帧中继流量整形frts

在帧中继的包头中的3个位来提供帧中继的拥塞控制机制。

fecn

becn

de

帧中继网络中还提供了cir bc tc mincir等参数来调整帧中继的流量。

配置frts

1.全局定义map class,pvc将继承该map class的frts参数

(config)#map-class frame-relay{name}

2.定义cir,bc和be,如果不指定方向，则定义为双向。

(config-map-class)#frame-relay cir bit/s bc be

3.启用frts

(config-if)#frame-relay traffic-shaping

4.在接口调用map-class.当在fr屋里接口调用之后，所有该接口的pvc都将继承map-class的参数。

(config-if)#frame-relay class {name}

资源预留协议rsvp

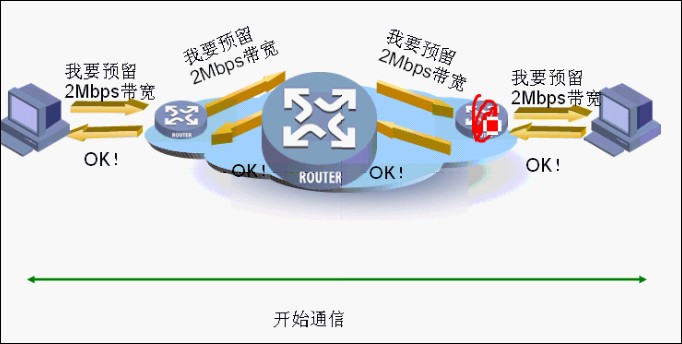

在intserv服务模型中，负责传送qos请求的信令是rsvp,用来动态地建立端到端的qos.

rsvp协议不是一个路由协议。相反，它按照路由协议规定的报文流的路径为报文申请预留资源，在路由发生变化后，它会按照新路由进行调整，并在新的路径上申请预留资源。可以对每个资源请求 不同的优先级。

rsvp不是一个路由协议，

rsvp按照路由协议规定的报文流的路径为报文申请预留资源，在路由发生变化后，他会按照新路由进行调整，并在新的路径上申请预留资源，在报文流路径上不支持rsvp的路由器，它只需要简单的转发rsvp报文所有对rsvp协议不会有太大影响，但这些节点不会对报文提供所要求的qos.

rsvp需要部署在流量所经过的所有网络路径，也就是说全网部署。

配置rsvp

1启用rsvp,默认带宽预留上限为接口带宽的75%。可以指定rsvp数据流量带宽总量，也可以指定每个rsvp数据流的带宽：

(config-if)#ip rsvp bandwidth[interface-kbps [single-flow-kbps]]

2指定只接受符合特定条件的邻居路由器的rsvp请求（可选）

(config-if)#ip rsvp neighbor{acl}

3对于符合rsvp所定义的带宽和超出rsvp所定义的带宽的数据包分配ip优先级（可选）

(config-if)#ip rsvp precedence {[conform precedence]

[exceed precedence]}
