iin（只能信息网） and sona

iin

集成性的传输 三网合一

集成性的服务

集成性的应用 uc

面向服务的网络框架

sona

应用-交互（安全，qos）-基础

volp

pxb

从传统pstn-volp网

cisco ip phones

7902g 7905/7906

7970/7941 7960/7961 7970/7971

传统:电路交换,独占线路

voip:包交换，复用

模拟转数字封装进ip包

1、电话摘机，本地设备提供拨号音

2、电话用脉冲拨号或音频拨号方式输入号码，本地设备手机被拨号码。

3、本地设备查找本地拨号路由表。

4、本地设备向远端设备发送连接信令。

5、远端设备受到呼叫建立信令。

6、远端设备查找自身的拨号路由表，往下一跳发信令，如此类推。

7、连接远端电话的设备向话机发送振铃电压。

8、在此过程中远端设备向本地设备发送相应的信息信令，例如忙音等。

9、远端电话摘机，连接建立。

10、呼叫呼哧，直至其中一方话机挂机，呼叫拆除

on hook挂机，off hook摘机，ringing

dsp:数字信号处理器（芯片）

模数和数模转换

提供压缩

回音删除

语音活动检测

舒适噪音产生

移除抖动

实现会议中的混音

实现代码之间的转换功能

pvdm:分组语音数字模块

pvdm-8/12/32/64

模拟接口

fxs

fxo

e&m

数字接口

dri

t1 cas

e1 cas

t1 dsf

12 frames=sf

24 frames=esf

cas随路信令每个channel都可以传信令

ccs共路信令特定一个channel传信令

t1cas

即可传语音又可以传信令，每个channel最后一位传信令，

t1cca

单独一个信道传输信令

e1

32channel

第0个channel做同步成真，第16做信令

分布式模型

集中式模型

语音设备如何把模拟信号转换数字信号打包发送

1.采样

2.量化

3.编码

4.压缩

采样

8000点/S

量化

256级别

线型量化：每刻都是平均的

对数量化：靠近零线细化

1.解压

2.解码

3.重构模型

语音包传输

段到段独占资源

每个带宽是共享的。

rtp实时传输协议，解决udp的无序性

封装

每20豪秒打一个包

crtp头部压缩到2or4

crtp:

小于等于2m

对带宽更好利用

增加cpu运算

增加延迟

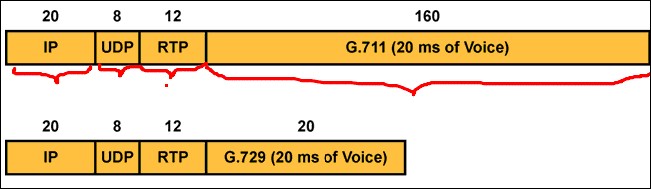

语音带宽

影响带宽参数

g.711 64kbps

g.729 8kbps

vad（语音活动检测）

可以解决35的带宽

cac呼叫准入控制

cac并发

配置

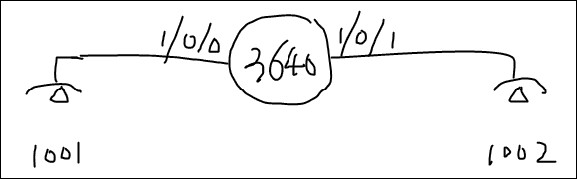

实验：

r3640

show voice port summary（查看语音接口）

show diag(查看诊断信息哪些模块加了哪些板卡）

dial-peer voice 1 pots

destination-pattern 1001(定义电话号码）

port 1/0/0（从哪个接口出去）

dial-peer vpice 2 pots

port 1/0/1

detination-pattern 1002

csim start 1001(路由器上拨号）

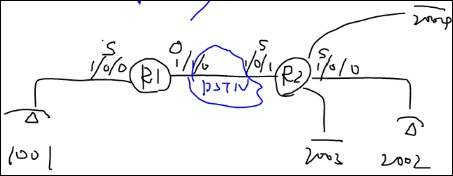

r1:

dial-peer voice 1 pots

port 1/0/0

destination-pattern 1001

dial-peer voice 12 pots

port 1/1/0

destination-pattern 2002(如果很多电话2.... .代表任意一个数字，t代表任意数字）

no digit-strip(不吃号）

r2:

dial-peer voice 1 pots

port 1/0/0

destination-pattern 2002

dial-peer voice 12 pots

port 1/0/1

destination-pattern 1...

csim start 2002

no digit-strip(不吃号）

吃号每个号码都要匹配，默认要精确匹配，.或t的都要打上no digit-strip

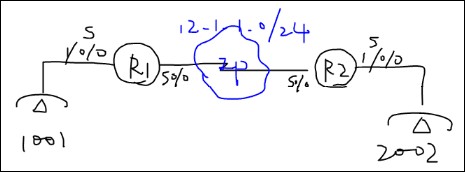

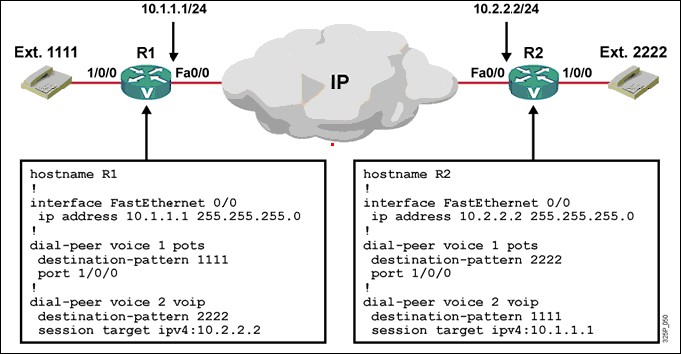

r1:

dial-peer voice 12 voip

destination-pattern 2...

session target ipv4:12.1.1.2

r2:

dial-peer voice 12 voip

destination-pattern 1...

session target ipv4:12.1.1.1

ip telephony sith auxliary vlans

voice vlan id(vvid)=auxiliary vlan

语音默认5优先级，数据0级

sw:

vlan 3 name data

vlan 200 name voice

int f0/1

swichport acess vlan 3

int f0/1

swichport voice vlan 200

mls qos trust cos

switchport priority extend cos 3(设置优先级为3）
