ospf（开放最短路径优先协议）

分类

1.范围igp

2.设计原理，链路状态性协议。

3.无类，cidr。

ospf封装

ospf封装在ip报文中，协议号89.

组播地址224.0.0.5一般用，224.0.0.6.

邻居建立

周期发送hello包，

建立邻居表

传递lsa链路状态通告，

6中lsa。

存放进lsdb，链路状态数据库。存放一条条的lsa

通过spf算法算出最短路径，得出路由表。

树形结构，最短路径优先算法。

在ospf中每台路由器就作为树根，找到最短路径。cost值最小的。

三张表

neighbor table

topology table:lsdb,不仅仅包括路由，还包括拓扑信息。

routing table

链路状态和dv协议比较

1pv协议时传闻路由，ospf不光包括路由还包括拓扑描述出来。

2每台路由器都有一个整网的拓扑

3链路状态协议一定要分层，在ospf中分两大区域，骨干区域和非骨干区域。

ospf 区域

1减小了路由表的条目。域间汇总。

2本拓扑的变化最会影响本区域，不会影响其他区域。

3.lsa不止是路由信息，还包括拓扑信息。某些lsa仅仅只在一个区域泛红。

4.通过接口来划分区域

backbone routers骨干路由器，所有在骨干区域的路由器。区域之间路由器叫abrs路由器。

ospf邻居建立。

ospf建立邻居要分网络类型

邻居：仅仅只交互的hello包

邻接：交互了lsa，交互完了路由信息。

网络类型：

1.点到点的网络类型：串口。所有路由器都会变成邻接。

2.ma

bma:以太网，支持发送广播组播

nbma：帧中继。不支持广播

ma网络有一些只可能到邻居，有一些到邻接

dr：指定路由器

bdr：备份指定路由器

1.在ma网络首先先把dr选举出来。为了减少lsa的频率，所有的邻居都会和dr和bdr形成邻接关系full，交互lsa。dr再把统一的信息传递给我们。drothers之间只可能到neighbor。2way

2.路由器的更新只可能传递在两个邻接的路由器。一旦邻接形成，lsa会互相同步。

opsf算法

spf

1.在同一区域的路由器都有一致的lsdb

2.每台路由器以自己为根算出最短路径，cost值最短，把最好的路由放进路由表。

触发更新，周期性的泛红，30分钟泛红1次，老化时间60分钟。

lsa过程：

本台路由收到lsla,查看本地有没有，如果没有就会收，向源端发送一个ack，说明我收到了，然后把lsa泛红到其他邻居，然后计算路由表，如果本地已经有了，那么我就会判断这个lsa是更新的还是我的更新，通过序列号判断是更新的还是我的更新，每一个lsa发起的时候都有一个序列号，它的比较越大越好，如果我的序列号是较小的，发来的是较大的。我就会认为是更新的，我就会放进lsdb,如果序列号是一样的，说明我已经有了，直接就忽略了，如果发来的没有我的序列号大，说明我自己的更新，我会把我的lsa发送到源端一份。

序列号是一个4byte，16进制数，第一个序列号 0x80000001-0x7fffffff。棒棒糖式增加。

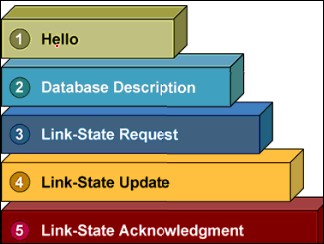

ospf报文：

1hello

2dbd数据库的描述：dbd是lsa的摘要。节约链路带宽。

3lsr链路状态请求

4lsu链路状态更新

5lsack链路状态确认 仅仅只做lsu的确认

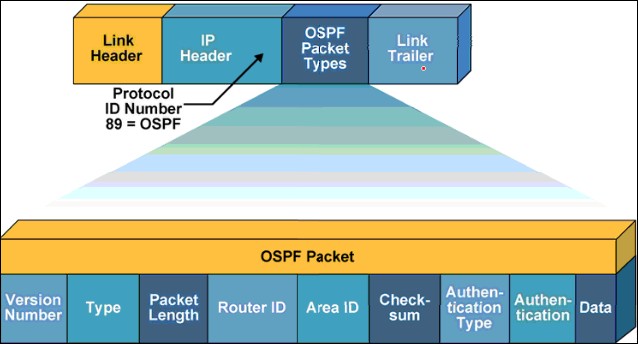

ospf包头的内容

version v2 ipv4 v3 ipv6

type:1-5 hello,dbd,lsr,lsu,lsack

packet length 整个包的长度

router id

选择方式：

1.手工指定（任意指定，确保唯一性）

2.先选环回口最大的ip地址

3.物理接口最大的ip地址

aera id 区域id

check-sum确保数据完整性

authen type 0 1 2 无，名，密。

authen-tication 密钥填写字段

data 看type是hello包还是dbd、lsr、lsu、lsack数据。

hello包内容

router id

hello and dead intervals *

neighbors

area id *（直连不能放入不同区域）

router priority

dr ip address

bdr ip address

authentication password *

stub area flag *(stub区域标识一致）

hello包10s 死亡时间4倍40s

hello包30s 死亡时间4倍120s

建立邻居过程

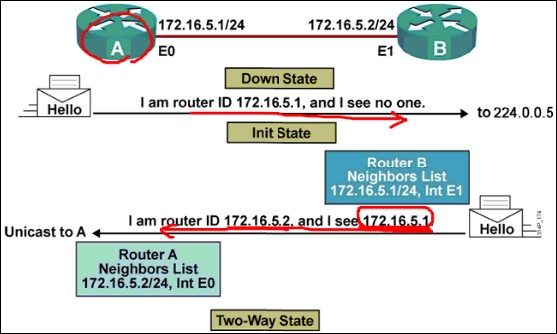

在没运行ospf就是down状态，当路由器的接口运行ospf就会主动发送hello包到224.0.0.5。然后进入init状态。当另一台路由器收到hello包就会回应。当我收到一个说看见我的hello包就会进入two-way状态。（drother只到two-way状态结束）

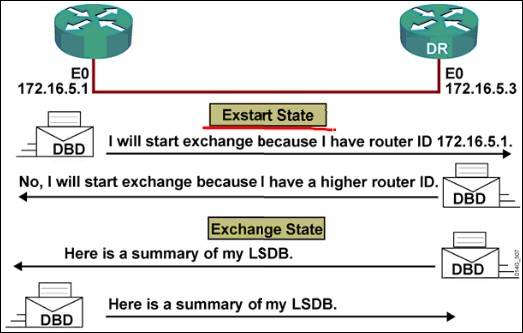

exstart状态时dbd交互，那个dbd选择出一个主从关系，比较route id，高的是主路由器，低的是从路由器，

dbd报文字段

第一个字段i字段，第二个字段m字段，第三字段m/s字段

init                              more                 master/slave

exchange状态，互相交换dbd完成dbd交互。

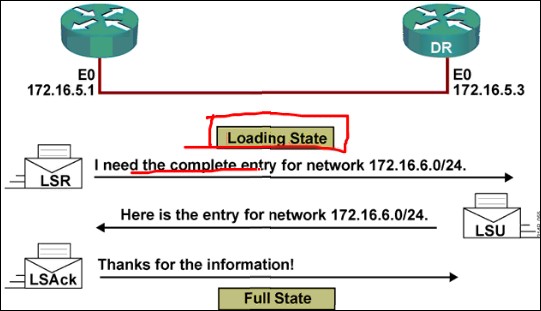

loading状态交换lsr和lsu

最后进入full状态。

总结：

init:发送hello包

2way:收到自己的rid

如果是ptp直接进入exstat状态。

如果是ma网络进入dr和bdr选择。通过hello包选举。

exstat:通过交互第一次dbd报文选择主从关系，谁先发dbd

exchange:dbd交互。

loading:交互lsr和lsu交互lsack确认。

full:完成。

dbd包中的mtu不一致邻居也建立不起来。

cost=10^8/bw（单位bit）

在ospf中如果是换回口被通告进ospf中，不管环回口配置多少位掩码，邻居收到的都是32位路由。

还原成配置多少位，邻居收到多少位。

int lo0

ip ospf network point-to-point(更改网络类型）

修改hello包时间

ip ospf hello-interval 30

ip ospf dead-interval 120

两边hello包不一致邻居为down。

dr和bdr选举：

在ma网络中，dr和bdr监听，224.0.0.6.drother监听224.0.0.5，一旦选出dr和bdr，drother就会发送到224.0.0.6.点到点所有人都发到224.0.0.5

dr选举方式:

1.先看较大的优先级（默认是1）

2.较大的route-id

更改ospf接口优先级

int e0

ip ospf priority 2(默认是1）

<0-255> 0代表drother

dr特点：

1.dr不抢占。除非网络发生变化

2.bdr也不会抢占。

3.当dr down,bdr直接升为dr,然后重新选举bdr.

4.dr/bdr/drother是接口概念

5.不同网段分别选dr/bdr/drother
