分层

    osi                                           tcp/ip

     7                                               4/5

理论化标准                                 实践化标准

                                    跨层封装telnet icmp bpdu

网络分层

核心层 高速转发

分布层 策略

接入层ip vlan acl sec(安全）

dhcp

c/s模型

discover-offer-request-ack

discover广播

d:255.255.255.255

s=0.0.0.0

offer消息

ip mask gw dns

先来先得

request message

1.ack

2.让其他dhcp服务器回收

ack

确认

dhcp封装

bootstrap

udp

client68 server67

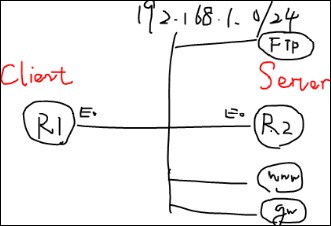

实验：

r1:

int e0

ip address dhcp

no sh

r2:

ip dhcp excluded-address 192.168.1.1 192.168.1.10(预留的地址）int e0

ip add 192.168.1.2 255.255.255.0

no sh

ip dhcp pool wolf

network 192.168.1.0/24

default-router 192.168.1.1

dns-server 202.96.128.68

lease 3(设置租期默认一天）

show ip dhcp binding(查看dhcp绑定表)

获得网关会产生一条到达网关的默认路由

helper address（dhcp帮助地址）

r2:

int e0

ip add 192.168.1.2 255.255.255.0

no sh

int s1

ip add 192.168.2.2 255.255.255.0

no sh

r4:

ip add 192.168.2.4 255.255.255.0

no sh

r2:

int e0

ip helper-address 192.168.2.4

r4:

ip dhcp excluded-address 192.168.1.1 192.168.1.20

ip dhcp pool wolf

net 192.168.1.0/24

default-router 192.168.1.1

dns-router 202.96.128.68

ip route 192.168.1.0 255.255.255.0 s1

eigrp增强型内部网关路由协议

先有控制层面再有数据层面

控制层面:

1.ad：管理距离，通过不同的路由协议学到相同的路由会把小的ad值的路由放进路由表。

c 0

s 1

d 90 170

ospf 110

isis 115

r 120

bgp 20 200

2.metric:小的。一样负载均衡

1.目标ip和掩码做与操作

2.最长匹配

eigrp增强型高级网关路由协议

1.范围:igp

2.设计原理杂合

3.有类无类 无类

eigrp封装

封装进ip协议，协议号88.

组播地址224.0.0.10

1.杂合

2.较快的收敛速度

3.支持vlsm不连续子网

4.增量更新/触发更新

5.支持多种网络协议,ip,ipv6,ipx

6.组播替代了单播和广播

7.支持手工汇总，无类路由协议

8.配置简单

9.即支持等价负载均衡还支持不等价负载均衡

邻居发现协议

可靠的传输协议(rtp)rtp充当了ack让可靠传输。

dual算法：扩散更新算法。

协议相关模块pdms，支持多种网络协议。

1.邻居表：列举出来运行eigrp的路由器

2.topology表：列举出来所有从邻居学到的路由

3.路有表：所有最优的路由放到路由表

fd:可行性距离

ad:通告距离

fd和ad描述的就是metric值。

fd:本地到目标的metric

ad:邻居到目标的metric

eigrp packets

hello:用来建立邻居关系

update:发送路由更新

query:发生拓扑变化查询

reply:发生拓扑变化回复query

ack:确认可靠报文，确认update,query,reply

路由发现过程：

当运行eigrp的路由器会立即发送hello包，当其他运行eigrp的路由器收到hello包就认为是我的邻居，我紧接着也会发送一个hello包，收到也会放进邻居表。互相个update报文，放进topology，计算出最优的路径。

eigrp metric

bandwidth

loading 负载

delay 延迟

reliability 可靠性

mtu

metric=256*(10^7/bw(min)+dly(sum)/10)

kbps

实验:

default interface e0(还原成默认接口)

影响邻居建立的条件

1.as号

2.k值

3.密码

反掩码

0:匹配

1:忽略

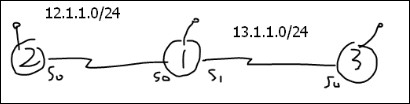

r2:

router eigrp 90

net 12.1.1.0 0.0.0.255

net 2.2.2.0 0.0.0.255

r1:

router eigrp 90

network 12.1.1.0 0.0.0.255

net 13.1.1.0 0.0.0.255

r3:

router eigrp 90

net 13.1.1.0 0.0.0.255

net 3.3.3.0 0.0.0.255

show ip eigrp interface(查看哪些接口运行eigrp)

show ip eigrp neighbor

hold =3*hello(5秒发一次)

srtt平滑的往返时间 可靠时间，比较大说明线路拥塞

rto 重传超时 默认重传16次，超过16次重置邻居

默认eigrp auto-summary会把本地直连的也会汇总和学习到的。

clear ip eigpr neighbors (清eigrp邻居命令）

int s0

delay 1000(更改接口延迟）

router eigpr 90

metric weights 0 1 1 1 0 0(更改k值）

int s0

ip hello-interval eigrp 90 8(更改eigrp hello包时间）
