一、 组网需求：

 IRF 堆叠的实现形式是将多台设备通过堆叠口连接在一起，从而形成一台"联合设备"。目前广大客户为了节省开支或其它原因，在交换机上都使用单端口进行堆叠。若对于IRF理解不是很透彻，使用单端口进行系统的堆叠会有些难度，因此在这里将单端口的堆叠的配置进行了整理。

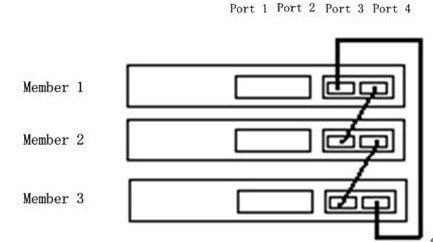

二、组网图：





 在上图中，三台交换机通过它们每个单端口中的两个物理口port3与port4进行交叉式连接的环形堆叠。三台交换机的成员编号分别为1、2与3。



二、 配置步骤：

1、    配置成员编号。

SWITCH 1

irf member 1 renumber 1

SWITCH 2

irf member 1 renumber 2

SWITCH 3

irf member 1 renumber 3

连接电缆，重启SWITCH 1、SWITCH 2、SWITCH 3

2、    在交换机上将物理口加入相应的堆叠口(注：为了便于区别，以下的member号均为renumber之后并重启生效的成员编号)

#在第一台交换机上的配置

[H3C] irf member 1 irf-port 1 port 3

[H3C] irf member 1 irf-port 2 port 4

#在第二台交换机上的配置

[H3C] irf member 2 irf-port 1 port 3

[H3C] irf member 2 irf-port 2 port 4

#在第三台交换机上的配置

[H3C] irf member 3 irf-port 1 port 3

[H3C] irf member 3 irf-port 2 port 4

三、 配置关键点：

1.  以上为环形堆叠的配置，链行堆叠的配置和环形堆叠配置亦同，只需去掉一根堆叠线和其配置即可。

2.  V5平台中，堆叠原理上还是必须要求左口连接右口，即irf-port 1必须与irf-port2相连接，但irf-port只是逻辑上的概念，任何一个物理口都可以加入irf-port，前提是该irf-port还没有加入任何物理端口。

四、IRF 显示和维护

显示IRF 中所有成员设备的相关信息 display irf

查看IRF 的拓扑信息 display irf topology

显示本IRF 中所有成员设备的预配置信息（预配置是指需要重

启以后才能生效的配置） display irf configuration

五、配置关键点：

（1）目前S5500-EI 的IRF开局需要使用E2202及以后版本；

（2）目前S5500-EI IRF堆叠只能用后面不的扩展模块来堆，不能使用前面板的SFP模块堆叠；

（3）堆叠成功之后，用来堆叠的端口通过display current-configuration将无法看到，这是正常现象；

（4）以本配置中此命令为例

[Switch2] irf member 1 irf-port 1 port 2

[Switch2] irf member 1 irf-port 2 port 3

这个irf-port 1 标识逻辑口1，也可称为左口，port 2标识物理口

这个irf-port 2 标识逻辑口2，也可称为右口，port 3标识物理口

两台进行堆叠的设备需要左口和右口互联，否则堆叠可能无法成功。
