5.6-MIPS指令详解

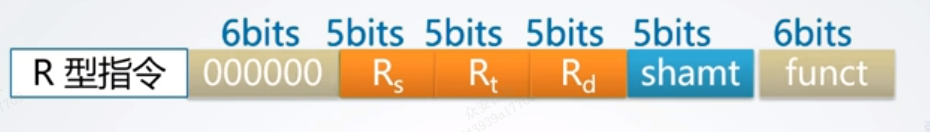

R型指令

操作数和结果都是通过寄存器进行的

1. OP：操作码，所有R型指令中全部为0
2. Rs：寄存器编号，对应第一个源操作数
3. Rt：寄存器编号，对应第二个源操作数
4. Rd：寄存器编号，据此保存结果
5. Shamt：常数，在移动指令中使用
6. Funct：功能码，指定指令的具体功能

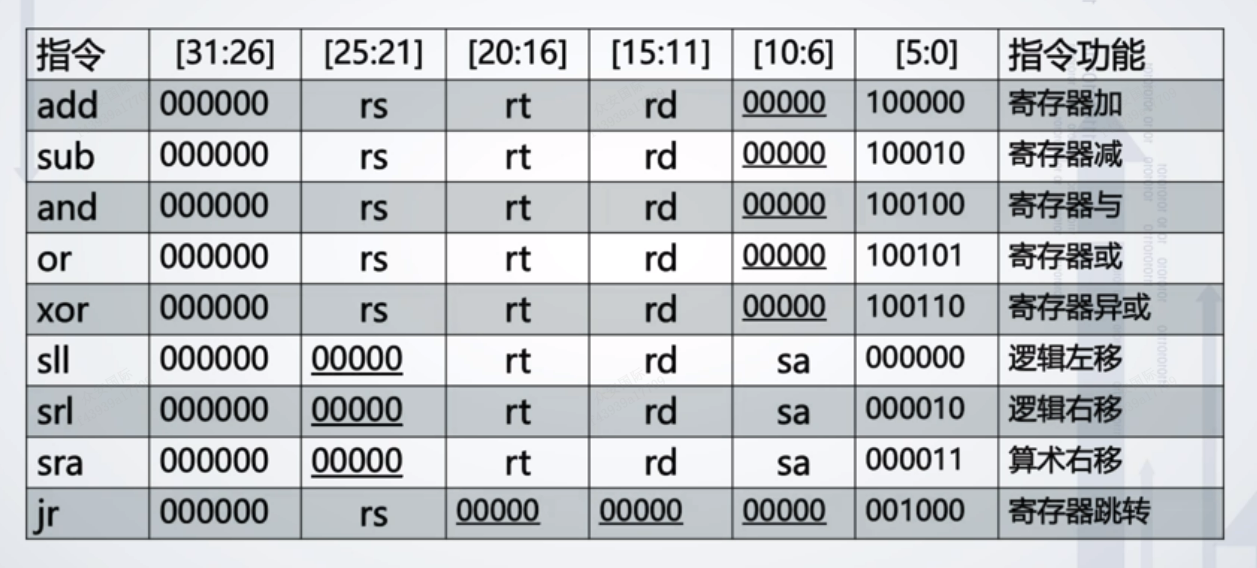

R型指令存在3中不同类型

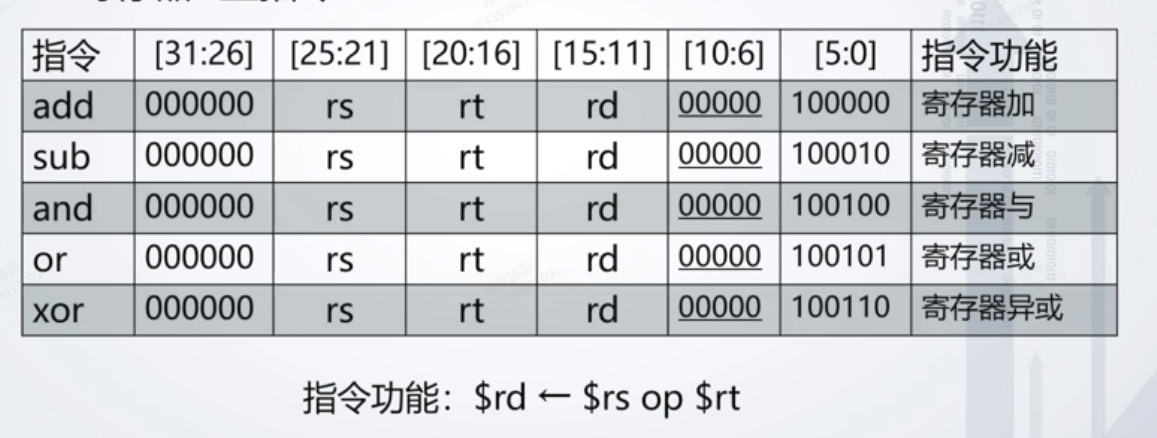

• • 3寄存器R型指令

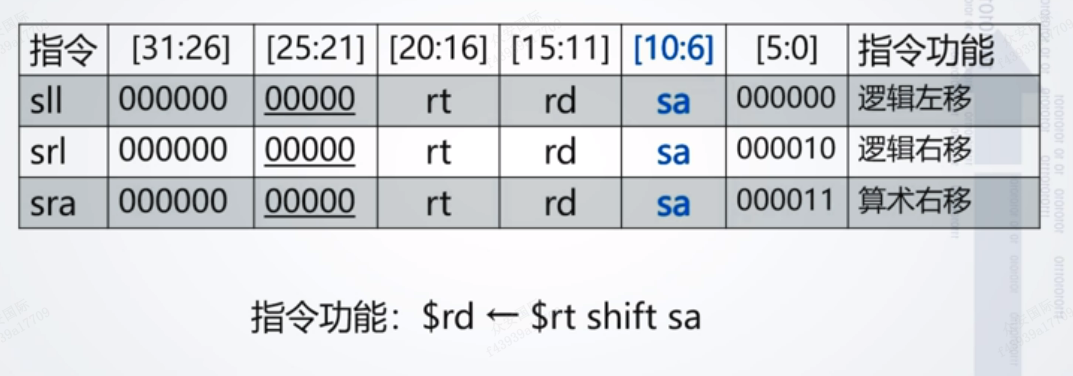

• • 2寄存器R型指令

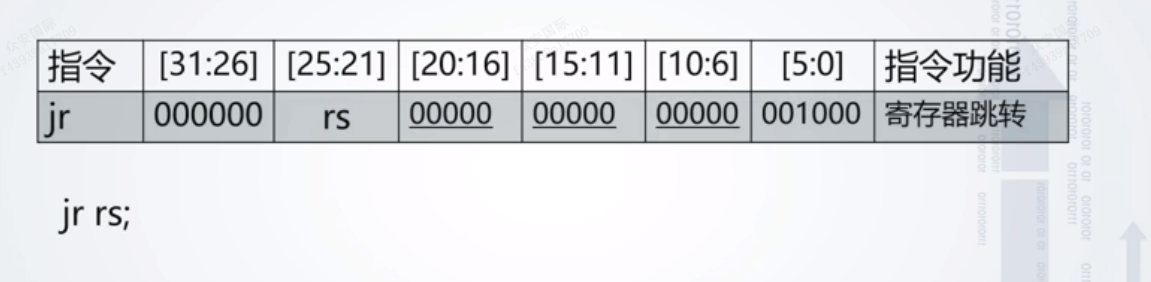

• • 1寄存器R型指令

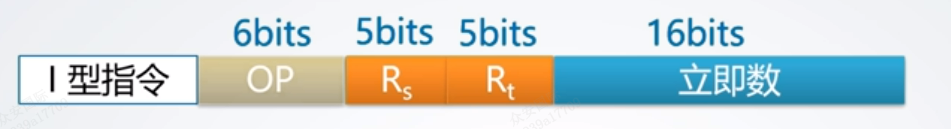

I型指令

操作数中涉及立即数，结果保存到寄存器

1. op：标识指令的操作功能
2. rs：第一个源操作数，是寄存器操作数
3. rt：目的寄存器编号，用来保存运算结果
4. imm：第2个源操作数，立即数

I型指令划分，有4种不同类型

• • 面向运算的I型指令

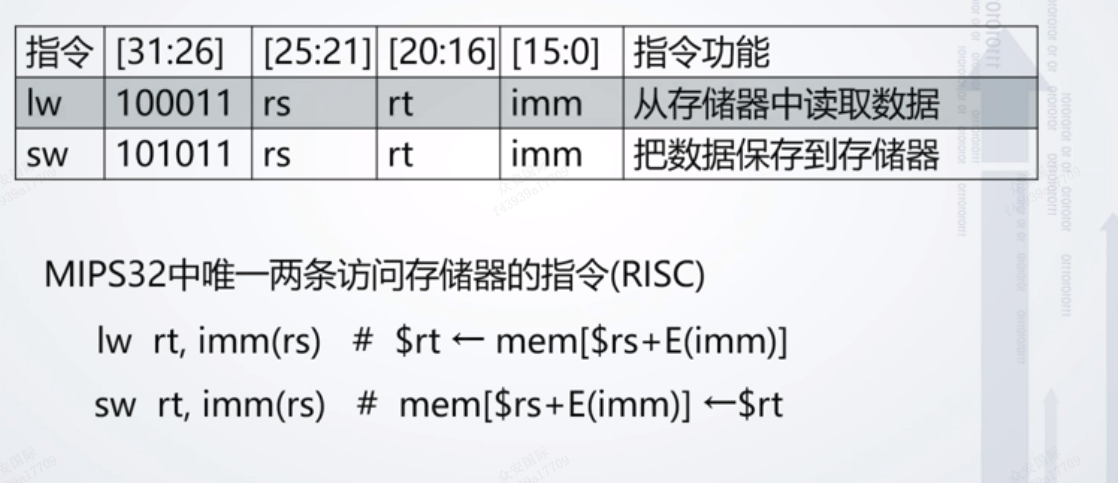

• • 面向访存的I型指令

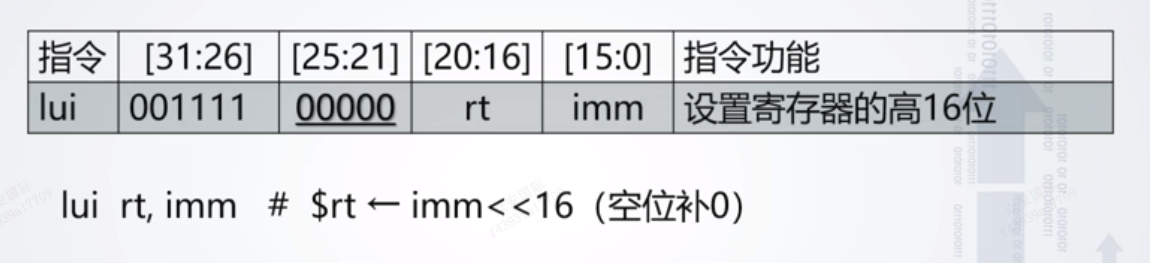

• • 面向数位设置的I型指令

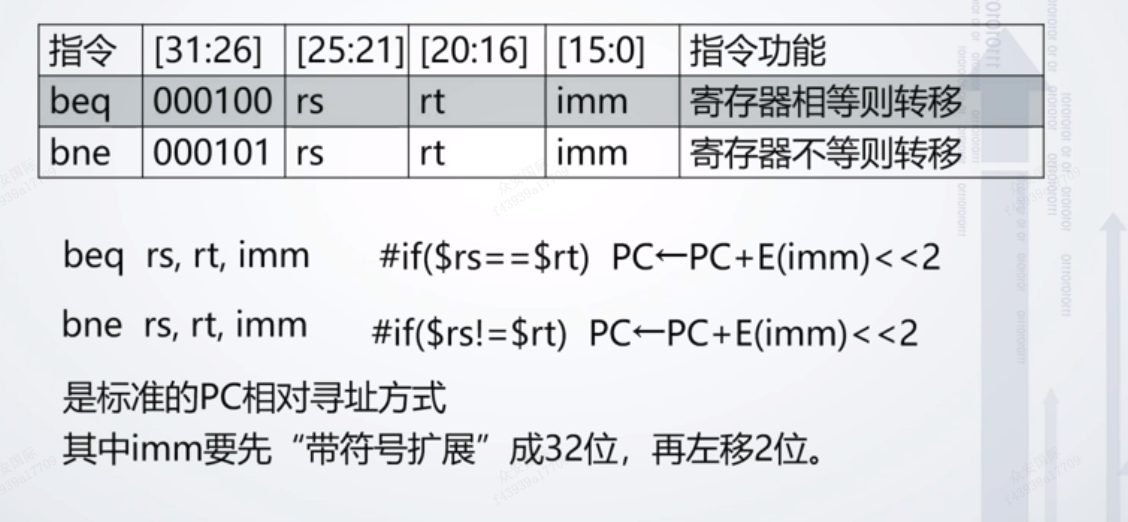

• • 面向条件转移分支的I型指令

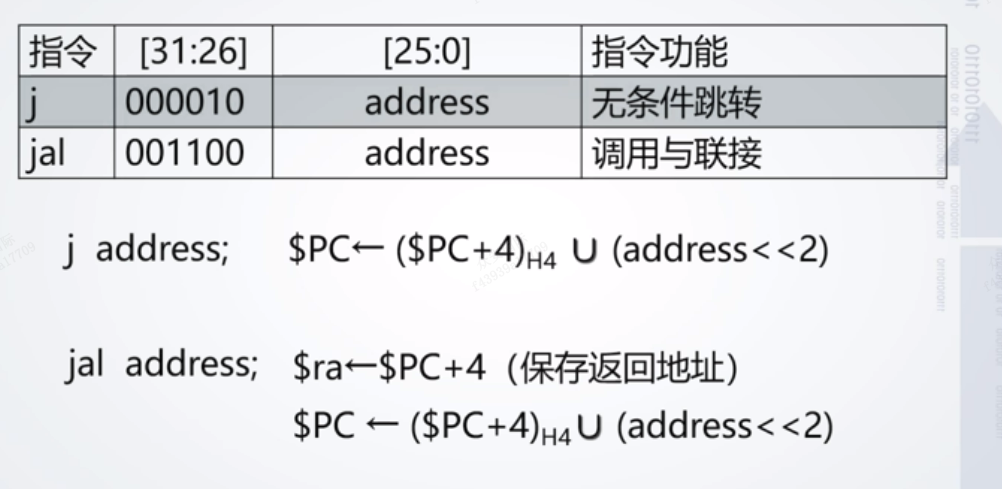

J型指令

关于MIPS指令的学习建议

1. MIPS CPU设计过程种数据通路的设计与指令的执行流程密切相关
2. 每条指令更为详细的功能，查阅MIPS指令手册
3. MIPS指令学习过程中，建议配合使用MIPS汇编器和运行模拟器Mars，直观体验指令执行的流程
