5.4- 指令格式设计

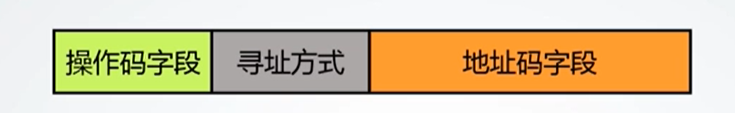

指令格式设计的主要内容

1. 根据指令数量的要求及是否支持操作码扩展，确定操作码字段的位数
2. 根据对操作数的要求确定地址码字段的个数
3. 根据寻址方式的要求，为每个地址码字段确定寻址方式字段位数
4. 确定采用定长指令还是边长指令

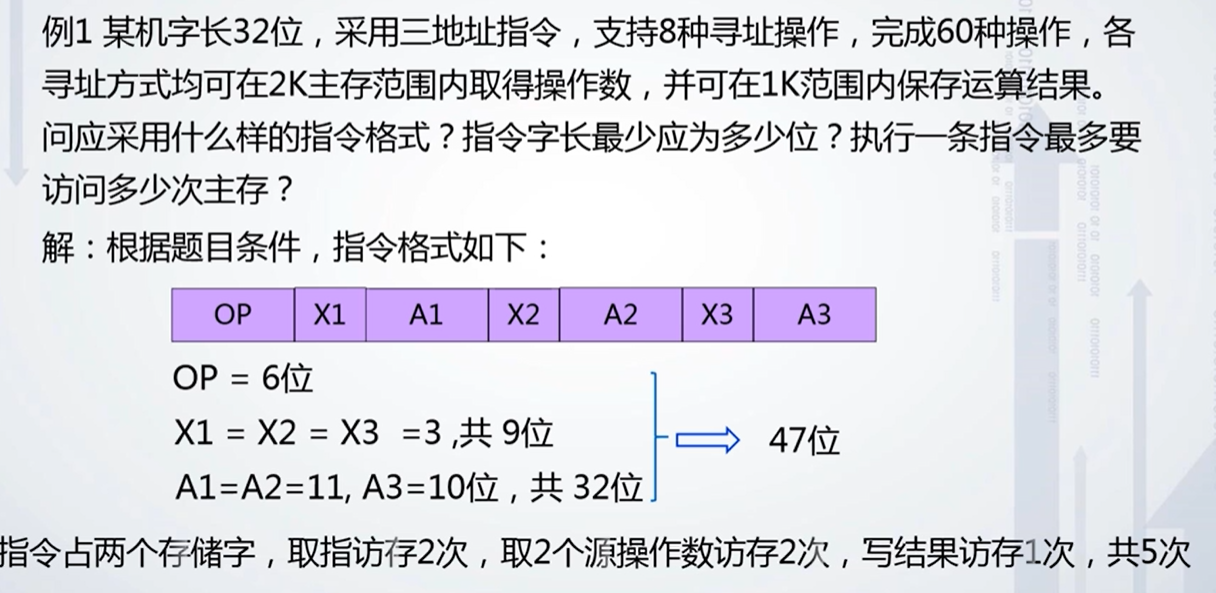

指令格式设计举例

OP需要完成60中操作所以需要6位，2的6次幂是64

X1，X2，X3需要完成8中寻址操作所以各占3位，2的3次幂是8

X1，X2需要在2K主存范围取的操作数，需要11位

X3是保存结果的1k的主存所以需要10位

共计47位，机器字长是32位代表一个村粗单元是32位，所以需要2两个存储单元

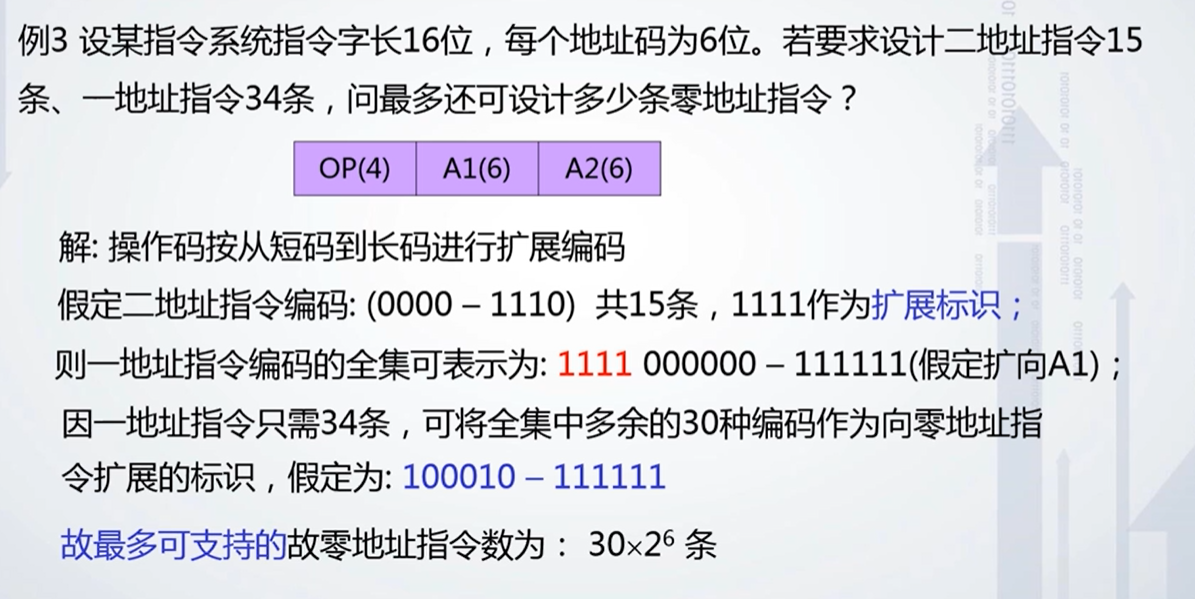

例三

其中30指的一地址多余的30种状态作为扩展状态，2的6次幂代表A2地址的6位做为0地址指令的操作码
