ESP8266-ADC引脚接地测量问题

ADC 接⼝口
可⽤用于检测 VDD3P3（Pin3 和 Pin4）电源电压和 TOUT (Pin6) 的输⼊入电压（⼆二者不不可 同时使⽤用）。也可⽤用于传感器器等应⽤用



ESP8266有一个ADC引脚，可以测量0~1V之间的电压，分辨率是1/1024。由于我使用的是NodeMCU开发板，所以测量3.3V的时候不需要电阻分压。

在开发过程中，我发现ADC引脚接地时会测不准，经过询问以及查找资料，原因是这样的：

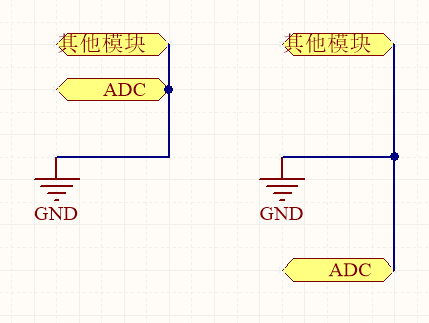

如果ADC引脚如左图连接，则会ADC读值的时候会出现过高的情况（ADC≈80）；如果ADC如右图连接，读值时则接近0（ADC≈8），比较准确。

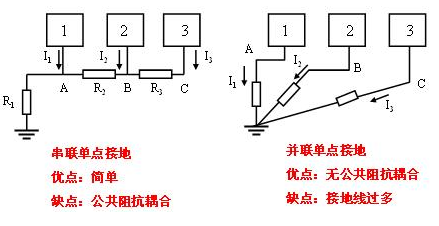

为什么会出现这样的情况呢？这就涉及到单点接地的问题。
