1. 总体详细设计

原始文档

## 1. 需求描述

1、在superinsight上集成DRSP的部署和管理能力

superinsight新增一个DRSP页面，该页面中可以查到各个goldendb集群的标签、租户信息，
(1) 页面上展示goldendb集群的DRSP关系，显示源端和目标端goldendb标签、租户名、复制关系是否正常、复制时延等信息
(2) 点击创建DRSP关系按钮，源端和目标端的goldendb标签、租户可在页面上选择，创建页面有下列主要内容
列表框1：源端goldendb标签、租户
列表框2：目标端goldendb标签、租户
config.ini模板下载和上传
(3) 点击卸载DRSP按钮，将源端和目标端的的DRSP关系断开
(4) 点击修改DRSP按钮，可编辑DRSP的config.ini文件，重新上传并生效
2、superinsight的drsp页面能自动加载RDB中已有的DRSP关系进行展示
3、支持在superinsight上进行DRSP的切换，包括计划切换、演练切换、故障切换

## 2.本需求预期实现功能分析


| 条目            | 说明                                                                                                                            | 备注                                             |
| ------------- | ----------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------- |
| 需求功能描述        | superinsight 支持对GDB drsp 的安装、扩容，展示drsp关系组的列表，支持切换操作：计划切换、演练切换、故障切换，支持停止同步、恢复同步，支持删除drsp。 superinsight通过GDB提供的rest接口对drsp进行操作。 | 总体描述本需求实现的功能                                   |
| 新增/修改语法/功能说明  | 功能说明见上。                                                                                                                       | 新增修改的语法功能，reset接口，界面功能，dbtool命令等，均需要补充         |
| 新增/修改关键字说明    | 无                                                                                                                             | 本需求如需新增配置项或者修改关键字，实现控制逻辑；                      |
| 新增/修改配置项说明    | 无                                                                                                                             | 本需求如需新增配置项或者修改配置项，实现控制逻辑，则需要补充                 |
| 新增/修改错误码说明    | 无                                                                                                                             | 本需求的异常场景如需新增错误，则需要补充                           |
| 新增/修改告警说明     | 无                                                                                                                             | 本需求如涉及到导致系统不可用的异常，需要告警，补充告警码和告警说明              |
| 新增/修改后台线程说明   | 无                                                                                                                             | 通过后台线程实现的功能，需要补充后台线程的运行机制                      |
| 升级兼容          | SI是单体，升级无影响。                                                                                                                  | 本需求实现后支持只升级管理节点，不升级租户，不影响升级前的功能正常使用            |
| 新增修改模块间交互接口说明 | GDB提供drsp的rest接口。                                                                                                             | 本需求跨模块的交互接口说明，此处需要明确接口的输入和输出，以及异常表现。详细内容由详设补充。 |
| 其它            | 无                                                                                                                             |                                                |
### 1 superinsight新增一个DRSP菜单，该菜单实现DRSP的管理功能。
页面展示drsp的 生产--灾备 组 列表。   支持新增、修改、解除、切换操作。
### 2. 创建DRSP
1. 前提： 源租户、 灾备租户已经提前创建好，灾备租户的数据已经恢复。 这里灾备租户可以是多个。
2. 功能说明：先独立安装好多套租户集群，其中一个作为生产集群，其余做灾备集群，在两者之间建立主从数据复制链路，实现生产集群到灾备集群的实时数据同步。
3. 点击“创建DRSP”按钮，源端和灾备端的goldendb标签、租户可在页面上选择，创建页面有下列主要内容，配置好后调用rest接口创建。
   1） 选择 多个租户。 DRSP是支持一次创建多个灾备租户的。 提供GDB名称-租户名称 树，可以选多个租户。 选择框支持输入名称模糊搜索。
   2） 预置阶段。 此阶段需要做基础配置。 但还没没设置谁是生产，谁是灾备。

          a、为每个GDB设置标签，即goldendb_tag，它要求英文，不能中文，不能重复。
               SI管理多个GDB，要求GDB标签全局唯一。 但是SI纳管已创建好的drsp，这条要求可能没法满足。 这里只要求由SI创建的drsp时，里面gdb标签全局唯一。
            b、自动从GDB的rdb中获取所有zk的ip和端口。 管理节点模式（单机还是多管理），如果是单管理节点，自动获取mds的ip和端口。 自动获取管理节点IA的协议模式和端口。
               根据上面获取的信息，生成每个GDB标签的配置参数。其中非自动获取的参数采用默认值。
               如果gdb2的c1和c2 是gdb1的c1的灾备库，gdb2这个标签配置在config中只需要配置一次。
               注意 这个config主要是对GDB的参数说明，里面涉及租户，只有一个“"cN_priority": ""” 优先级配置，还默认为空。
           c、 根据上面内容，生成一个config.ini的内容，展示在页面上，允许用户修改其他部分的内容。
           d、将用户配置好的参数加密， 组装好rest接口参数。 接口会将上面配置自动回写入config.ini中。
   3） 配置组网。

        即支持级联，也支持1：N， 也支持它们的组合。 但是它不能形成闭环，它是有向图。

        用图形进行配置。采用鱼骨图的模型，中间的主轴是级联链条，允许竖向新增节点。

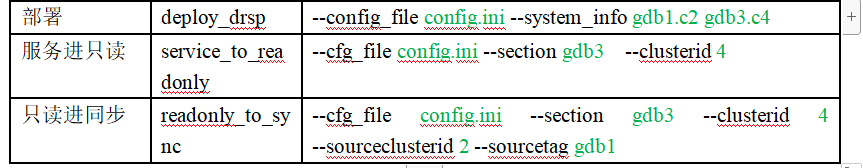

              ![](https://icenterapi.zte.com.cn/group1/M05/8D/F3/CjYTPWmxK0mAOOAfAABbwb-n8VU256.png?h=168&w=863)

        组网在 “只读进同步”阶段设置。 根据上面配置好的图，每2个租户之间设置一下谁是源。

   4）上面配置好后，开始安装部署，页面显示进度。 进度就按它的4个阶段进行划分。
   5） 创建drsp，其实有严格的要求， 不是随便2个租户就能建立这个关系。做在页面上，不了解的人就容易产生误操作。当前也没有对2个租户的校验接口。在点击创建后，先弹个提醒的窗口，说明 搭建DRSP需要满足的前提条件。用户确认后才进入配置界面。

3， 对 已有的 drsp组 进行  扩容 ，扩容灾备租户。

      与上面创建drsp步骤流程是一样的。

1） 点扩容按钮， 选drsp组和新的灾备租户。

2）预置阶段。

拿到drsp组的config，a、如果新灾备租户的GDB已经在config中， 则gdb标签属性复用已有的配置，新增一个“"cN_priority": ""” 优先级配置。

b、如果新灾备租户的GDB不在config中，但它已有GDB标签，那就需要将已有的GDB标签属性拿过来，同时新增租户的优先级配置。

c、如果新灾备租户的GDB不在config中，它也没有GDB标签，那就需要配置标签，及它的属性，并加入config中。

这个过程比较复杂，需要考虑能否程序把这个配置文件自动生成出来。

3） 部署阶段。 此步骤是将所有租户信息写入rdb。

4） 服务进只读。 只对新租户进行操作。

5）只读进同步。 对新租户和它的源端进行操作。



4， 停止同步，即将源端和灾备端的的DRSP同步断开。需要校验SI 用户的密码。需要控制权限。

这个就是执行 “同步进只读”，就断开了数据同步。 灾备集群进入只读状态。 不会去卸载已安装的drsp脚本和配置。

删除DRSP：此操作会将备租户的同步复制关系拆开，然后将备租户切为服务模式。 rdb中，它跟源的drsp关系会被删除。

5，修改DRSP，可编辑DRSP的config.ini文件，重新上传并生效。需要校验SI 用户的密码。需要控制权限。

需要通过IA获取到已有的config文件。在它基础上对配置文件进行修改。   然后执行预置操作，**下发给这个DRSP涉及的所有GDB**。

         这个需要对config里的配置项进行分类， 很多切换参数应该是通过切换操作进行修改。 其他参数，可以编辑配置下发。

6， 页面展示DRSP组列表。

（1）DRSP关系支持级联，支持1：N星型连接，这种组网关系比较灵活。 不管哪种方式，都可以看成一主多备的一个复制链。  主集群就是生产集群，其他都是灾备集群。
展示：序号、DRSP组ID，组节点数。

（2）组列表支持展开节点查看页，每个节点信息如下。
         新列表：
角色，GDB名称，GDB标签，租户ID，租户名称，工作模式、源端标识、 同步状态，同步时延，回放时延 |操作

说明：

序号：查询出来按某种排序规则的顺序编号。

DRSP组ID： drsp自身没有这个ID，SI纳管后，自动给每个drsp组分配一个组ID。 同组的多个复制关系的组ID是相同的。

DRSP链节点数 ： 组中DRSP的节点总数。

                  角色：  主、备、 级联。 生产是整个链条的起始节点，是生产集群。 备是指没有集群指向它的末端节点。 级联是链条中间节点，它是前一段关系的备，是后一段关系的主。

角色加个帮助，说明主、备、级联的含义。

GDB名称：GDB被SI纳管，为区分多套GDB，SI上需要给GDB一个名称。 上面标签的设置，是为了兼容已部署的DRSP环境，部署时没有SI，标签是自己定义。

GDB标签：对应MDS表中goldendb_tag，即一套GDB的名称。

                  租户ID：就是租户的clusterid。 这里不用集群，是因为集群含义比较广。

租户名称：就是租户的clustername。

                 工作模式：服务，只读、同步。

源端标识： 如果是灾备节点 ，显示它的源端标识。 标识形式： GDB标签.租户ID (用点号连接)。

同步状态：如果是灾备节点 ，显示同步状态和时延。通过下面命令，获取同步状态。   返回0就是状态正常， 非0就是状态异常。   状态提供下钻，可以弹窗展示命令的详细输出。

7， 切换操作， 提供三种切换操作。

（1） 计划切换

功能说明： 生产集群与灾备集群同步状态正常，将生产与灾备角色进行对调， 生产变灾备，灾备变生产提供服务。

场景说明：

切换前：gdb1.c1处于服务模式，对外提供服务；gdb2.c1处于同步模式，从gdb1.c1同步数据；
                      切换后：gdb2.c1处于服务模式，对外提供服务；gdb1.c1处于同步模式，从gdb2.c1同步数据。

操作说明：切换操作设置在drsp组的非主节点上。点击切换，选择计划切换，弹出确认窗口，用户确认则执行切换，用户取消则不做操作。

实现说明：如果是2个节点的drsp组，有rest接口，调用rest接口执行操作。

如果是3个以上节点的drsp组，有脚本，没有rest接口，需要开发rest接口。 它会将选中的灾备升为生产，同时自动将余下的节点指向新生产。

操作分多个阶段，展示进度页，每个阶段展示执行结果。

（2）演练切换

功能说明：生产集群与灾备集群同步状态正常，用灾备集群进行业务演练。先将灾备集群的同步断开，然后对业务提供服务。演练结束，对灾备集群数据进行回滚，恢复到演练前状态，再接入源端集群，恢复数据同步。灾备集群对外提供服务期间，请禁止DDL业务，若执行DDL，DDL语句无法回滚。

场景说明：

场景说明

切换前：gdb1.c1处于服务模式，对外提供服务；gdb2.c1处于同步模式，从gdb1.c1同步数据；

切换后：gdb1.c1处于服务模式，对外提供服务；gdb2.c1处于服务模式，供演练使用。

限制：选演练集群只能选末端的灾备集群，不能选级联集群。（防止演练数据顺着同步路径扩散到下级集群）。

操作说明：演练切换包含 演练前切换和演练后切换 2个独立的操作，中间还夹杂着一个演练过程，它们不是一个切换按钮能顺序执行的内容，需要拆分为2个独立的按钮。

                              按钮1：演练迁出。 在drsp组的备租户（即末端节点）的操作栏，提供“演练迁出”按钮。点击，弹出确认窗口。按用户选择进行操作。

按钮2：演练回迁。正在演练结束后，人工在drsp列表中，找到迁出的租户，它的操作栏提供“演练回迁”按钮。点击，弹出确认窗口。按用户选择进行操作。

实现说明： 执行切换，调用演练切换的rest接口。

执行回切，调用数据回退、重新接入的rest接口。

（3）故障切换

功能说明：当为业务提供服务的生产集群发生故障，可以先将灾备集群转为服务模式，对业务提供服务。然后修复原生产集群，接入新生成集群进行数据同步。

提供选项： 执行RPO=0的故障切换： 是、否。 根据选项，走不同的故障切换流程。

上面配置项提供帮助： RPO=0的故障切换，是指生产发生灾难场景，所有数据库进程宕掉（服务功能不可用），但是生产和灾备之间的网络连通，且生产有可用的一致性副本的数据文件或日志文件，此时可以通过生产的数据文件和日志文件，恢复出集群的状态和交易记录，并能将灾备缺失的数据补齐，实现RPO=0。

3.1） RPO！=0的故障切换

i.场景说明：

切换前：gdb1.c1故障前，gdb1.c1处于服务模式，对外提供服务；gdb2.c1处于同步模式，从gdb1.c1同步数据。gdb1.c1故障后，gdb2.c1同gdb1.c1的同步存在异常。

切换后：gdb1.c1故障；gdb2.c1处于服务模式。

ii.执行阶段说明

1、灾备起服   ：faultswitch_1_beforecheck、faultswitch_2_faultswitch， faultswitch_2_faultswitch_aftercheck

2、修复原生产： service_to_readonly， disable_cluster， handle_binlog， handle_rollback， enable_cluster

              3、原生产接回新生产： faultswitch_3_sync， faultswitch_4_aftercheck

                     限制：只能选生产的下级集群。即跟生产直接有同步关系的灾备集群。不能选远端灾备，涉及数据一致性的考量，最近的数据一致性概率高。

iii.操作说明

执行故障切换时，上面过程也不是一个切换按钮能顺序执行的操作，中间原生产故障修复是一个没法确定的过程，需要人工确认。人工确认后再由人工执行接回操作。因此，这个切换要拆分成2个独立的按钮，分开执行。

按钮1：故障升主。  在drsp组的主节点的备租户的操作栏，提供“故障升”按钮。点击，弹出确认窗口。按用户选择进行操作。 灾备集群升为生产集群。 原生产处于故障状态。

按钮2：修复接入。  在drsp组的故障节点（原生产）的操作栏，提供“修复接入”按钮。点击，弹出确认窗口。按用户选择进行操作。

                           原生产集群故障进行修复。这个不在SI上操作。是否修复人工进行确认。

3.2 ） RPO=0的故障切换

1）场景说明同3.1）
2）执行阶段说明

1、灾备起服：相比上面3.1） 第一步是要更新config.ini，将下面内容增量加到config.ini。 将上述配置文件下发给 选择新生产的灾备集群。

然后切换前检查，退同步。

然后选中的灾备集群恢复数据。

然后执行切换和切换后检查。

提示词：

根据需求澄清文档 + 需求理解文档 + 现有技术框架，形成一遍详设文档。包含：时序图设计、数据库设计、前后端接口设计
理解+修改需求理解文档

根据需求变更点[.......]，评审和完善详设文档。

训练学习 && 梳理点：

识别出drsp需要维护的对象 -- 组 和 任务
识别出drsp查询的对象 -- 节点信息
识别出模糊的地方 -- 工作模式，前端父子关系展示
识别出任务系统的关键 -- 底层任务支持重试

输出：

drsp 系统目的通过前后端进行组的创建 和 任务的创建。-- 组 和 任务 由本系统维护

drsp 任务提交后，元数据存在底层drsp系统重。-- 元数据 和 节点信息 不直接由本系统管理，通过定时任务通过rdb数据库中获取并展示。

1. 时序图

1.1 对象梳理

drsp组、drsp节点、config.ini、drsp任务、drsp活动

注：

  1. drsp的元数据存在rdb中，superInsight 起定时任务从不同的rdb中捞取数据
  2. 对于实时性要求比较高的，拓扑图的状态，做成实时的查询。
  3. 当前节点信息获取 依赖于insight openapi，非rdb
    /open_api/insight/external/tenant/getDRSPClusterInfo ，
    兼容多个版本，需要从insight同步该接口到superInsight。

1.2 drsp组创建时序图

主流程

  1. 过滤符合状态的租户， 需要满足租户的工作模式为服务+ 租户的role为空 的条件。
  2. 前端选中源租户 和 目标租户构建drsp的灾备组 【前端调用后端precheck接口】
  3. 前端根据后端获取自动生成的config.ini模板，进行修改
  4. 前端点击开始部署任务，任务存入数据库, config.ini 持久化到任务中。
  5. 通过 预置、部署、服务变只读、只读变同步等4个接口（均依赖config.ini）四个步骤
    -- 中间态CREATING, 失败态 FAULT【前端调用后端任务查询接口】
  6. 若完成则创建新的drsp组，更新数据库 -- ACTIVE【前端调用后端任务查询接口】

特殊情况：
如果先部署drsp，后部署SI，SI需要能读取到已存在的drsp关系，并在列表展示 -- 操作是提供drsp组的纳管 和 信息收集，没有动作。

用户需要填入信息：1）drsp的版本 2）Insighttool 协议 和 端口

所有DRSP操作采用异步任务模式：

sequenceDiagram participant FE as 前端 participant API as DrspController participant SVC as DrspManageService participant TE as TaskExecutionService participant DB as MySQL API->>FE: GET /api/dbaas/drsp/tenants/available FE->>API: POST /api/dbaas/drsp/groups (动作 + 版本 + 参数 + config) API->>SVC: 参数校验 & 业务校验 SVC->>TE: submitTask(xmlDef, taskName, variables) TE->>DB: 持久化Task记录 TE-->>SVC: taskId SVC-->>API: {taskId, drspGroupId} API-->>FE: 202 Accepted {taskId} loop 轮询任务进度 FE->>API: GET /api/dbaas/drsp/tasks/{taskId} API->>TE: getTask(taskId) TE->>DB: 查询Task状态 TE-->>API: Task{phase, activeActivities, completedActivities, progress} API-->>FE: 任务进度详情（阶段名 + 状态 + 进度百分比） end

1.3 drsp组修改时序图

修改DRSP是指编辑已有DRSP组的config.ini配置文件，重新上传并下发生效。对应origin.md需求5。

  1. 前端从DRSP组详情页点击"修改配置"按钮
  2. 前端调用后端接口获取当前config.ini内容，在页面上展示供用户编辑
  3. 用户修改配置后提交，需输入密码进行二次校验
  4. 后端校验配置格式 → 持久化新版本到 drsp_config → 提交异步任务通过IA update_all_file 下发到该DRSP涉及的所有GDB
  5. 前端轮询任务状态直到完成
sequenceDiagram participant FE as 前端 participant API as DrspController participant SVC as DrspManageService participant TE as TaskExecutionService participant DB as MySQL participant IA as InsightAgent FE->>API: GET /api/dbaas/drsp/groups/{groupId}/config API->>DB: 查询 drsp_config 最新版本 DB-->>API: configBase64 + versionHistory API-->>FE: 当前config内容（base64） Note over FE: 用户在页面上编辑config.ini FE->>API: POST /api/dbaas/drsp/config/modify {groupId, configBase64, password, changeReason} API->>SVC: 密码校验 + config格式校验 alt 校验失败 SVC-->>API: 校验错误信息 API-->>FE: 400/403 错误响应 else 校验通过 SVC->>DB: 写入 drsp_config 新版本（version+1） SVC->>TE: submitTask(drspConfigModify, variables) TE->>DB: 持久化Task记录（action=configModify） TE-->>SVC: taskId SVC-->>API: {taskId, version} API-->>FE: 200 {taskId, version} end Note over TE: 异步执行配置下发 TE->>IA: update_all_file --cfg_file {cfgFile} --base64_json_info {BASE64_JSON_INFO} IA-->>TE: {code:1, msg:"ok"} TE->>DB: 更新Task状态为COMPLETED loop 轮询任务进度 FE->>API: GET /api/dbaas/drsp/tasks/{taskId} API-->>FE: 任务进度 end

注意事项：

  • 修改config需要通过IA update_all_file 接口下发到DRSP涉及的所有GDB的所有管理节点
  • origin.md要求：需要对config里的配置项进行分类，切换参数应通过切换操作修改，其他参数可编辑下发
  • 组内存在 RUNNING 状态任务时拒绝修改，返回 code: 409

1.4 drsp组删除时序图

删除DRSP组将断开所有备租户的同步复制关系，将备租户切为服务模式，清除SI数据库中的DRSP记录。对应origin.md需求4。

  1. 前端在DRSP组列表页点击"删除"按钮
  2. 弹出确认窗口，用户输入密码确认
  3. 后端校验密码 + 校验组内无RUNNING任务 → 更新组状态为 DELETING → 提交异步删除任务
  4. 异步任务对每个灾备节点按拓扑反序执行：同步→只读→服务，逐层断开
  5. 全部执行完毕后，清理SI数据库中的 drsp_group、drsp_node、drsp_edge、drsp_config 记录
sequenceDiagram participant FE as 前端 participant API as DrspController participant SVC as DrspManageService participant TE as TaskExecutionService participant DB as MySQL participant IA as InsightAgent FE->>API: DELETE /api/dbaas/drsp/groups/{groupId} {password} API->>SVC: 密码校验 alt 密码错误 SVC-->>API: 校验失败 API-->>FE: 403 密码校验失败 else 密码正确 SVC->>DB: 检查组内是否有RUNNING任务 alt 存在RUNNING任务 DB-->>SVC: 有进行中的任务 SVC-->>API: 冲突 API-->>FE: 409 组内存在进行中的任务 else 无RUNNING任务 SVC->>DB: 更新 drsp_group.status = 'DELETING' SVC->>DB: 查询组拓扑（所有边和节点） SVC->>TE: submitTask(drspDelete, variables) TE->>DB: 持久化Task记录（action=delete） TE-->>SVC: taskId SVC-->>API: {taskId} API-->>FE: 202 Accepted {taskId} end end Note over TE: 异步执行删除流程（按拓扑反序，从末端备节点开始） loop 对每个灾备/级联节点（叶子节点优先） TE->>IA: sync_to_readonly --cfg_file {cfgFile} --section {gdbTag} --clusterid {cid} IA-->>TE: {code:1} TE->>IA: readonly_to_service --cfg_file {cfgFile} --section {gdbTag} --clusterid {cid} IA-->>TE: {code:1} TE->>DB: 更新节点 work_mode='SERVICE', sync_status=NULL end TE->>DB: 删除 drsp_edge 记录 TE->>DB: 删除 drsp_node 记录 TE->>DB: 删除 drsp_config 记录 TE->>DB: 删除 drsp_group 记录 TE->>DB: 更新Task状态为COMPLETED loop 轮询任务进度 FE->>API: GET /api/dbaas/drsp/tasks/{taskId} API-->>FE: 任务进度 end

注意事项：

  • 删除顺序：必须按拓扑反序处理（先断末端STANDBY节点，再断CASCADE节点），避免级联节点先断开导致下游节点数据异常
  • 每个备节点执行过程：sync_to_readonly（断开同步，进入只读）→ readonly_to_service（只读进服务，恢复读写）
  • 任一节点的断开操作失败，任务标记为FAILED，已处理的节点不回滚（已断开的节点处于只读/服务模式，不影响使用）
  • 删除操作不可逆，删除后如需重建需走创建DRSP流程
  • origin.md要求：删除时需在RDB中清除drsp关系

注：

  • todo： 删除需要做断开操作吗？还是删除提醒用户还有绑定关系未删除？

1.5 drsp 节点时序图 && 元数据获取

drsp节点获取基于现有的代码逻辑继续完善，元数据存在底层的drsp的数据库中 -- mds.drsp_info。

drsp组创建完成 和 drsp任务下发，节点的数据会在底层组件存储，superInsight不维护节点数据。节点信息通过定时任务从rdb的数据库中获取（mds.drsp_info），一些实时的状态信息通过接口查询获取。

  1. 遍历drsp 组，获取组下所有的节点。
  2. 遍历节点，从insight接口 和 rdb 获取需要展示的字段。
  3. 每个节点一行记录。
    新列表：序号、DRSP组ID，组节点数、角色，GDB名称，GDB标签，租户ID，租户名称，工作模式、源端标识、 同步状态，同步时延，回放时延 |操作

说明：

  1. 主列表展示
  • 序号：查询出来按某种排序规则的顺序编号。
  • DRSP组ID： drsp自身没有这个ID，SI纳管后，自动给每个drsp组分配一个组ID。 同组的多个复制关系的组ID是相同的。
  • DRSP链节点数 ： 组中DRSP的节点总数。
  • 角色： 主、备、级联。 生产是整个链条的起始节点，是生产集群。备是指没有集群指向它的末端节点。级联是链条中间节点，它是前一段关系的备，是后一段关系的主。角色加个帮助，说明主、备、级联的含义。
  • GDB名称：GDB被SI纳管，为区分多套GDB，SI上需要给GDB一个名称。 上面标签的设置，是为了兼容已部署的DRSP环境，部署时没有SI，标签是自己定义。
  • GDB标签：对应MDS表中goldendb_tag，即一套GDB的名称。
  • 租户ID：就是租户的clusterid。 这里不用集群，是因为集群含义比较广。
  • 租户名称：就是租户的clustername。

2）实时查询

  • 工作模式：服务，只读、同步。
  • 源端标识： 如果是灾备节点 ，显示它的源端标识。 标识形式： GDB标签.租户ID (用点号连接)。
  • 同步状态：如果是灾备节点 ，显示同步状态和时延。通过下面命令，获取同步状态。   返回0就是状态正常， 非0就是状态异常。   状态提供下钻，可以弹窗展示命令的详细输出。

1.6 config.ini自动生成规则

模板生成（创建场景）

参考：/home/goldendb/zxmanager/drsp/platform/config/config.ini
对每个选中租户所在的GDB，自动连接RDB获取参数：

配置项 获取方式 SQL / 说明
zkN_ip / zkN_port RDB查询 SELECT device_ip, device_port FROM gdb_device_info WHERE device_type=13
mode RDB查询 查询管理节点数量判断：多管理节点=0，单机=1
mds_ip / mds_port RDB查询（mode=1时） SELECT device_ip, device_port FROM gdb_device_info WHERE device_type=6
注意：7系列无MDS，留空由用户填写
insight_user RDB查询 SELECT apply_user FROM gdb_device_info WHERE device_type=12
insightagent_protocol 用户手动填写 http 或 https
rest_port 用户手动填写 IA端口号
cN_priority 默认为空 每个租户追加优先级配置

规则：

  1. 同一GDB下多个租户只生成一个GDB标签配置段
  2. SI创建的DRSP，要求GDB标签全局唯一（RDB导入的不强制）
  3. 非自动获取的参数采用默认值

扩容场景

场景 处理逻辑
新租户GDB已在config中 复用已有GDB标签配置，仅新增 cN_priority
新租户GDB不在config但已有标签 导入已有标签属性 + 新增租户优先级
新租户GDB不在config且无标签 新配标签及全部属性，加入config

用户可编辑项

字段 是否必填 说明
insightagent_protocol 是 http 或 https
rest_port 是 IA端口号
cN_priority 否 租户优先级，默认为空
其他参数 否 允许用户在生成的模板上自由编辑

1.7 drsp 任务时序图

任务表达

![[drspDeploy.jpg]]

![[drspFaultNorbSwitch.jpg]]

![[drspFaultSimuSwitch.jpg]]

![[drspFaultSwitch.jpg]]

![[drspPlanSwitch.jpg]]

![[drspReadonlyToService.jpg]]

![[drspReadonlyToSync.jpg]]

![[drspServiceToReadonly.jpg]]

![[drspSyncToReadOnly.jpg]]

版本控制

通过drsp的用户组版本，映射不同的xml文件，实现版本控制。

注：第一期版本由用户填入drsp版本，后续根据superInsight 的适配需求做成根据godlendb版本自动获取drsp版本。

任务重试

接口需要支持当前阶段传入，整个流程支持从中间阶段继续执行。

注：todo 需要底层组件支持。

2. 数据结构

2.1 drsp_group（DRSP组表）

字段名 类型 索引 允许空 默认值 备注
drsp_group_id VARCHAR(64) PK NO - DRSP组唯一ID，SI分配（UUID或雪花算法）
node_count INT - NO 0 组内节点总数
status VARCHAR(32) IDX NO 'CREATING' CREATING / ACTIVE / SWITCHING / FAULT / DELETING
drsp_version VARCHAR(16) - YES 'v1' 当前使用的XML流程版本
source_type VARCHAR(32) - NO 'SI_CREATED' SI_CREATED=SI创建, RDB_IMPORTED=从RDB导入
cluster_list TEXT - NO 租户列表
cluster_name_list TEXT - NO 'config.ini' 租户名列表

| created_at | DATETIME | - | NO | CURRENT_TIMESTAMP | 创建时间 |
| updated_at | DATETIME | - | NO | CURRENT_TIMESTAMP | 更新时间（ON UPDATE） |
| created_by | VARCHAR(64) | - | NO | - | 创建人（操作审计） |

2.2 drsp_node（DRSP节点表）

字段名 类型 索引 允许空 默认值 备注
id BIGINT PK AUTO_INCREMENT NO - 自增主键
drsp_group_id VARCHAR(64) IDX, FK NO - 所属DRSP组
product_id INT IDX NO - GDB产品ID
gdb_name VARCHAR(128) - YES - GDB显示名称（SI纳管名称）
gdb_tag VARCHAR(128) IDX NO - GDB标签(goldendb_tag)
cluster_id INT IDX NO - 租户ID（即clusterid）
cluster_name VARCHAR(128) - YES - 租户名称（即clustername）
role VARCHAR(16) IDX NO - PRIMARY / STANDBY / CASCADE
work_mode VARCHAR(16) IDX NO 'SERVICE' SERVICE=服务 / READONLY=只读 / SYNC=同步
source_tag VARCHAR(256) - YES NULL 源端标识，格式: GDB标签.租户ID（仅灾备节点有值）
sync_status VARCHAR(16) - YES NULL NORMAL / ABNORMAL（仅灾备节点有值）
sync_delay INT - YES NULL 同步时延（秒），仅灾备节点有值
relay_delay INT - YES NULL 回放时延（秒），仅灾备节点有值
ia_protocal VARCHAR(64) - YES NULL IA请求地址（建议固定灾备管理节点）
ia_port VARCHAR(64) - YES NULL IA请求端口（建议固定灾备管理节点）
created_at DATETIME - NO CURRENT_TIMESTAMP
updated_at DATETIME - NO CURRENT_TIMESTAMP

注：

  1. 当前接口来自insight，insight接口返合
  2. 更多信息来自rdb
角色     自动生成
工作模式  mds.work_model
源端标识  remote_goldendb_tag.remote_cluster_id
同步状态  执行dbtool命令
同步时延  参考insight
回放时延  参考insight

2.2 drsp_config（DRSP配置历史表）

字段名 类型 索引 允许空 默认值 备注
id BIGINT PK AUTO_INCREMENT NO -
drsp_group_id VARCHAR(64) IDX, FK NO - 所属DRSP组
version INT - NO 1 配置版本号，每次修改+1
config_content TEXT - NO - 加密后的config.ini内容
config_plain TEXT - YES NULL 仅调试环境保留原文
change_reason VARCHAR(256) - YES NULL 变更原因
operator VARCHAR(64) - YES - 操作人
created_at DATETIME - NO CURRENT_TIMESTAMP

2.3 drsp_task（DRSP任务记录表）

字段名 类型 索引 允许空 默认值 备注
id BIGINT PK AUTO_INCREMENT NO -
drsp_group_id VARCHAR(64) IDX, FK NO - 所属DRSP组
task_id VARCHAR(64) UNI NO - TaskEngine分配的任务ID
action VARCHAR(32) IDX NO - 动作类型枚举（见taskName映射表）
xml_version VARCHAR(16) - YES 'v1' 使用的XML版本
status VARCHAR(16) IDX NO 'PENDING' PENDING / RUNNING / COMPLETED / FAILED
input_params TEXT - YES - 输入参数JSON
result TEXT - YES - 执行结果JSON
error_message TEXT - YES NULL 失败时的错误信息
operator VARCHAR(64) - YES - 操作人
retry_count INT - YES 0 已重试次数
max_retries INT - YES 3 最大重试次数
created_at DATETIME IDX NO CURRENT_TIMESTAMP
updated_at DATETIME - NO CURRENT_TIMESTAMP

2.4 drsp_activity（DRSP活动记录表）

字段名 类型 索引 允许空 默认值 备注
id BIGINT PK AUTO_INCREMENT NO -
task_id VARCHAR(64) IDX NO - 所属任务ID
element_name VARCHAR(128) - NO - XML中的节点Name，如 drspFaultSwitchBeforeCheck
element_type VARCHAR(64) - NO - 节点类型: START_EVENT / END_EVENT / SERVICE_TASK / SCRIPT_TASK / EXCLUSIVE_GATEWAY / PARALLEL_GATEWAY
state VARCHAR(16) IDX NO 'PENDING' PENDING / RUNNING / COMPLETED / FAILED
execution_id VARCHAR(64) IDX YES NULL 关联Execution ID
parent_execution_id VARCHAR(64) - YES NULL 父Execution ID
result TEXT - YES NULL 执行结果JSON
created_at DATETIME - NO CURRENT_TIMESTAMP
completed_at DATETIME - YES NULL 完成时间

3. 接口定义

3.1 接口总览

方法 路径 说明 认证/权限 备注 人天
GET /api/dbaas/drsp/tenants/available 获取可选租户列表（树形） 登录态 支持模糊搜索 2
POST /api/dbaas/drsp/config/create/template 新建场景生成config.ini模板 登录态 返回base64 1
POST /api/dbaas/drsp/config/expand/template 扩容场景生成config.ini模板 登录态 返回base64 0.5
POST /api/dbaas/drsp/config/modify 修改config.ini 登录态 + 密码校验 异步任务（需IA下发） 0.5
GET /api/dbaas/drsp/groups/{groupId}/config 获取当前config配置 登录态 含版本历史 0.5
POST /api/dbaas/drsp/precheck 创建前提条件校验 登录态 新增 1.5
POST /api/dbaas/drsp/groups/create 创建DRSP组 登录态 异步任务 2
GET /api/dbaas/drsp/groups 查询DRSP组列表 登录态 分页 1
GET /api/dbaas/drsp/groups/{groupId} 查询DRSP组详情 和 指标模式搜索 登录态 2
POST /api/dbaas/drsp/groups/{groupId}/expand 扩容灾备租户 登录态 异步任务 1
DELETE /api/dbaas/drsp/groups/{groupId} 删除DRSP组 登录态 + 密码校验 异步任务 3
POST /api/dbaas/drsp/groups/import 从RDB导入已有DRSP关系 登录态 新增 1
POST /api/dbaas/drsp/tasks 执行DRSP操作（统一入口） 登录态 + 条件密码校验 异步任务 12
GET /api/dbaas/drsp/tasks/{taskId} 查询任务执行状态 和 进度列表 登录态 1
GET /api/dbaas/drsp/nodes/{nodeId}/sync-status 查询节点同步状态详情 登录态 新增，下钻弹窗用 2
联调测试 14天
统计 45天

修订说明：

  • 合并原 groups/create 和 groups/deploy 为 POST /groups
  • 任务状态查询统一为 GET 方法
  • 任务操作路径改为 /tasks（复数，RESTful 规范）
  • 新增3个接口：precheck、import、sync-status

3.2 获取可选租户列表

路径：GET /api/dbaas/drsp/tenants/available

功能：返回SI纳管的所有GDB及其租户的树形结构，供创建/扩容时在前端选择。支持按名称模糊搜索。

请求参数（Query）：

参数 类型 必填 说明
keyword String 否 模糊搜索关键词，匹配GDB名称或租户名称
excludeGroupId String 否 排除已加入指定DRSP组的租户（扩容场景用）

响应体：

{
  "code": 200,
  "message": "success",
  "data": [
    {
      "productId": 1,
      "gdbName": "GDB生产集群",
      "gdbTag": "gdb_prod",
      "tenants": [
        {
          "clusterId": 101,
          "clusterName": "tenant_a",
          "workMode": "SERVICE",
          "inDrspGroup": null
        },
        {
          "clusterId": 102,
          "clusterName": "tenant_b",
          "workMode": "READONLY",
          "inDrspGroup": "drsp_group_002"
        }
      ]
    },
    {
      "productId": 2,
      "gdbName": "GDB灾备集群",
      "gdbTag": null,
      "tenants": [
        {
          "clusterId": 201,
          "clusterName": "tenant_dr1",
          "workMode": "SYNC",
          "inDrspGroup": null
        }
      ]
    }
  ]
}

注意事项：

  • gdbTag 可能为 null（尚未配置DRSP标签的GDB）
  • inDrspGroup 标识该租户是否已加入其他DRSP组，前端据此做选择限制提示
  • 数据来源：GDB管理库中的租户列表 + drsp_node 表关联查询

3.3 创建前提条件校验（新增）

路径：POST /api/dbaas/drsp/precheck

功能：在用户进入创建配置界面之前，校验所选租户是否满足搭建DRSP的前提条件，并返回校验结果和前提条件说明。对应origin.md要求："在点击创建后，先弹个提醒的窗口，说明搭建DRSP需要满足的前提条件"。

请求体：

{
  "tenants": [
    {"productId": 1, "clusterId": 101},
    {"productId": 2, "clusterId": 201}
  ]
}

响应体：

{
  "code": 200,
  "message": "success",
  "data": {
    "passed": false,
    "prerequisites": [
      "源租户和灾备租户需提前创建完成",
      "灾备租户的数据需要已从源端恢复",
      "源端和灾备端的GDB版本需兼容（建议相同大版本号）",
      "管理节点间网络互通",
      "IA服务已正常运行"
    ],
    "checkResults": [
      {"item": "租户状态检查", "passed": true, "detail": "所有租户状态正常"},
      {"item": "GDB版本兼容性", "passed": true, "detail": "gdb_prod=v6.1.3, gdb_dr1=v6.1.3"},
      {"item": "租户DRSP冲突检查", "passed": false, "detail": "租户101已加入DRSP组drsp_group_002"},
      {"item": "IA连通性检查", "passed": true, "detail": "所有管理节点IA可达"}
    ]
  }
}

3.4 新建，生成config.ini模板

路径：POST /api/dbaas/drsp/config/create/template

功能：根据传入的GDB标签及连接信息，自动从RDB获取参数，生成DRSP的config.ini模板，返回base64编码内容。

请求体：

{
  "gdbConfigs": [
    {
      "gdbTag": "gdb_prod",
      "productId": 1,
      "rdbInfo": {
        "ip": "10.10.10.10",
        "port": 3306
      }
    },
    {
      "gdbTag": "gdb_dr1",
      "productId": 2,
      "rdbInfo": {
        "ip": "10.10.10.20",
        "port": 3306
      }
    }
  ]
}
字段 类型 必填 说明
groupId String 否 创建场景不传（组尚不存在），扩容/修改场景传入
gdbConfigs Array 是 GDB配置列表
gdbConfigs[].gdbTag String 是 GDB标签（英文，不能中文，不能重复）
gdbConfigs[].productId Integer 是 GDB产品ID
gdbConfigs[].rdbInfo.ip String 是 RDB连接地址
gdbConfigs[].rdbInfo.port Integer 是 RDB连接端口

响应体：

{
  "code": 200,
  "message": "success",
  "data": {
    "configBase64": "W2dkYjNdCnp......",
    "autoFilledFields": {
      "gdb_prod": {
        "zk1_ip": "10.10.10.10",
        "zk1_port": "32181",
        "zk2_ip": "10.10.10.11",
        "zk2_port": "32181",
        "mode": "0",
        "insight_user": "insight"
      },
      "gdb_dr1": {
        "zk1_ip": "10.10.10.20",
        "zk1_port": "32181",
        "mode": "1",
        "mds_ip": "10.10.10.20",
        "mds_port": "6406",
        "insight_user": "insight"
      }
    },
    "manualRequiredFields": ["insightagent_protocol", "rest_port"]
  }
}

修订说明：

  • 返回 autoFilledFields 和 manualRequiredFields，帮助前端标识哪些字段可编辑、哪些需要用户填写，todo 待讨论是否需要。

3.5 扩容，生成config.ini模板

路径：POST /api/dbaas/drsp/config/expand/template

功能：根据已有DRSP组的config和新增GDB信息，自动合并生成扩容后的config.ini。

请求体：

{
  "groupId": "drsp-xxxx-xxxx",
  "gdbConfigs": [
    {
      "gdbTag": "gdb_dr4",
      "productId": 4,
      "rdbInfo": {
        "ip": "10.10.10.40",
        "port": 3306
      }
    }
  ]
}

响应体：

{
  "code": 200,
  "message": "success",
  "data": {
    "configBase64": "W2dkYjNdCnp......"
  }
}

3.6 修改config.ini配置

路径：POST /api/dbaas/drsp/config/modify

功能：更新指定DRSP组的config.ini配置并下发到所有相关GDB。

请求体：

{
  "groupId": "drsp-xxxx-xxxx",
  "configBase64": "W2dkYjNdCnp......",
  "password": "******",
  "changeReason": "更新IA协议为https",
  "validateOnly": false
}
字段 类型 必填 说明
groupId String 是 DRSP组唯一标识
configBase64 String 是 base64编码后的完整config.ini内容
password String 是 当前用户密码，二次校验
changeReason String 否 变更原因，记入配置历史
validateOnly Boolean 否 默认false，为true时仅校验不执行

响应体：

{
  "code": 200,
  "message": "success",
  "data": {
    "configBase64": "W2dkYjNdCnp......",
    "version": 4,
    "taskId": "task_1712492400001_0020"
  }
}

修订说明：

  • 新增 password 必填字段，对应origin.md"修改DRSP需要校验SI用户的密码"
  • 修改config后需通过IA的 update_all_file 接口下发到DRSP涉及的所有GDB，因此返回 taskId 供前端轮询下发进度
  • 全量覆盖，不支持部分修改（避免配置不一致）
  • 校验：ini格式校验、cN_priority格式校验、GDB标签合法性
  • 组内存在 RUNNING 状态任务时拒绝修改，返回 code: 409

3.7 查看DRSP配置

路径：GET /api/dbaas/drsp/groups/{groupId}/config

请求参数：

参数 位置 类型 必填 说明
groupId Path String 是 DRSP组ID
includeHistory Query Boolean 否 是否返回版本历史，默认false
maxHistorySize Query Integer 否 最大历史版本数，默认10

响应体：

{
  "code": 200,
  "message": "success",
  "data": {
    "groupId": "drsp_group_001",
    "currentVersion": 3,
    "configBase64": "W2dkYjNdCnprMV9pcD0xMC4x......",
    "lastModifiedAt": "2026-04-09T15:30:00Z",
    "lastModifiedBy": "admin",
    "changeReason": "Updated IA protocol due to server upgrade",
    "versionHistory": [
      {
        "version": 3,
        "createdAt": "2026-04-09T15:30:00Z",
        "createdBy": "admin",
        "changeReason": "Updated IA protocol"
      },
      {
        "version": 2,
        "createdAt": "2026-04-05T10:00:00Z",
        "createdBy": "admin",
        "changeReason": "Initial setup"
      }
    ]
  }
}

修订说明：
todo 第一版只允许查看历史修改信息，不允许查询和使用历史config.ini

3.8 创建DRSP组

路径：POST /api/dbaas/drsp/groups/create

功能：创建DRSP灾备关系。前端选择源端和灾备租户、配置组网拓扑（鱼骨图）、编辑config.ini后提交。后端执行4阶段部署流程：prepareDrsp → deployDrsp → drspServiceToReadonly → drspReadonlyToSync。

请求体：

{
  "version": "v1",
  "tenants": [
    {"refId": "gdb_prod.101", "productId": 1, "clusterId": 101, "clusterName": "tenant_a"},
    {"refId": "gdb_dr1.201", "productId": 2, "clusterId": 201, "clusterName": "tenant_dr1"},
    {"refId": "gdb_dr2.301", "productId": 3, "clusterId": 301, "clusterName": "tenant_dr2"}
  ],
  "edges": [
    {"sourceRef": "gdb_prod.101", "targetRef": "gdb_dr1.201"},
    {"sourceRef": "gdb_prod.101", "targetRef": "gdb_dr2.301"}
  ],
  "gdbTags": {
    "1": "gdb_prod",
    "2": "gdb_dr1",
    "3": "gdb_dr2"
  },
  "configBase64": "W2dkYjNdCnp......",
  "iaHostIp": "10.10.10.20",
  "iaHostPort": "8804"
}
字段 类型 必填 说明
version String 否 XML流程版本，默认使用当前版本
tenants Array 是 参与DRSP的所有租户（含源+灾备），refId格式: {gdbTag}.{clusterId}
edges Array 是 有向边列表，定义复制关系方向（source→target = 主→备）
gdbTags Map<String, String> 是 key=productId, value=goldendb_tag标签
configBase64 String 是 用户确认后的config.ini内容（base64编码）
iaHostIp String 是 IA接口请求地址（建议填灾备管理节点IP）
iaHostPort String 是 IA接口请求端口

响应：HTTP 202 Accepted

{
  "code": 200,
  "message": "success",
  "data": {
    "drspGroupId": "drsp_group_001",
    "taskId": "task_1712492400001_0001"
  }
}

后端处理逻辑：

  1. 校验：
    • GDB标签全局唯一性（SI创建范围内）
    • 拓扑无闭环（Kahn拓扑排序验证DAG）
    • 租户可用性检查
  2. 角色推导：
    • 入度为0 → PRIMARY
    • 出度为0 → STANDBY
    • 其他 → CASCADE
  3. 数据持久化：在事务中写入 drsp_group、drsp_node、drsp_edge、drsp_config 四张表，初始状态 CREATING
  4. 提交任务：TaskEngine提交 processId=drspDeploy，任务完成后更新组状态为 ACTIVE

IA接口调用映射（对应"DRSP部署切换api说明.md" §1.4）：

阶段 TaskType Param模板
预置 prepare_drsp --cfg_file {cfgFile} --base64_json_info {BASE64_JSON_INFO} --gtm_upload_period {period}
部署 deploy_drsp --config_file {cfgFile} --system_info {sourceTag}.{sourceCid} {targetTag}.{targetCid}
服务进只读 service_to_readonly --cfg_file {cfgFile} --section {targetTag} --clusterid {targetCid}
只读进同步 readonly_to_sync --cfg_file {cfgFile} --section {targetTag} --clusterid {targetCid} --sourceclusterid {sourceCid} --sourcetag {sourceTag}

注意：对于1:N或级联拓扑，"服务进只读"和"只读进同步"阶段需对每条边的目标节点分别执行。

3.9 查询DRSP组列表

路径：GET /api/dbaas/drsp/groups

功能：分页查询所有DRSP组列表。对应origin.md列表展示需求：每个节点一行记录。

请求参数（Query）：

参数 类型 必填 说明
page Integer 否 页码，默认1
pageSize Integer 否 每页条数，默认20
keyword String 否 搜索关键词（匹配组ID/GDB名称/租户名称）
status String 否 按组状态筛选
sortField String 否 排序字段：drspGroupId / role / gdbTag
sort String 否 ASC / DESC

响应体：

每个节点一行记录，展示origin.md定义的全部列：

{
  "code": 200,
  "message": "success",
  "data": {
    "total": 50,
    "page": 1,
    "pageSize": 20,
    "list": [
      {
        "rowNo": 1,
        "drspGroupId": "drsp_group_001",
        "groupStatus": "ACTIVE",
        "nodeCount": 3,
        "drsp_version": "2.1",
        "status": "CREATING",
        "source_type": "SI_CREATED",
        "created_at": ""
      },
      {
        "rowNo": 2,
        "drspGroupId": "drsp_group_002",
        "groupStatus": "ACTIVE",
        "nodeCount": 3,
        "drsp_version": "2.1",
        "status": "CREATING",
        "source_type": "SI_CREATED",
        "created_at": ""
      }
    ]
  }
}

3.10 查询DRSP组详情

路径：GET /api/dbaas/drsp/groups/{groupId}

功能：返回指定DRSP组的完整拓扑信息，包括节点列表和复制关系边，供前端渲染拓扑图。

响应体：

{
  "code": 200,
  "message": "success",
  "data": {
    "nodes": [
      {
        "nodeId": 1,
        "drspGroupId": "drsp_group_001",
        "productId": 1,
        "gdbName": "GDB生产集群",
        "gdbTag": "gdb_prod",
        "clusterId": 101,
        "clusterName": "tenant_a",
        "role": "PRIMARY",
        "roleDesc": "主",
        "workMode": "SERVICE",
        "sourceTag": "gdb1.c1",
        "syncDelay": "1",
        "relayDelay": "1",
        "iaProtocal": "https",
        "iaPort": "8804"
      },
      {
        "nodeId": 2,
        "drspGroupId": "drsp_group_001",
        "productId": 1,
        "gdbName": "GDB生产集群",
        "gdbTag": "gdb_prod",
        "clusterId": 101,
        "clusterName": "tenant_a",
        "role": "PRIMARY",
        "roleDesc": "主",
        "workMode": "SERVICE",
        "sourceTag": "gdb1.c1",
        "syncDelay": "1",
        "relayDelay": "1",
        "iaProtocal": "https",
        "iaPort": "8804"
      }
    ]
  }
}

修订说明：

  • 响应包含origin.md要求的全部列：角色、GDB名称、GDB标签、租户ID、租户名称、工作模式、源端标识、同步状态、同步时延、回放时延
  • 新增 availableActions 字段，告知前端当前节点可执行哪些操作按钮
  • 新增 roleDesc 提供中文角色描述（主/备/级联），对应origin.md"角色加个帮助"

角色说明（页面tip展示）：

  • 主（PRIMARY）：整个链条的起始节点，即生产集群
  • 备（STANDBY）：没有下级节点指向它的末端节点，即灾备集群
  • 级联（CASCADE）：链条中间节点，前一段关系的备，后一段关系的主

3.11 扩容灾备租户

路径：POST /api/dbaas/drsp/groups/{groupId}/expand

功能：向已有DRSP组扩容新的灾备租户。流程与创建类似，但需合并已有config。

请求体：

{
  "newTenants": [
    {"refId": "gdb_dr4.401", "productId": 4, "clusterId": 401, "clusterName": "tenant_dr3"}
  ],
  "newEdges": [
    {"sourceRef": "gdb_prod.101", "targetRef": "gdb_dr4.401"}
  ],
  "gdbTags": {
    "4": "gdb_dr4"
  },
  "configBase64": "W2dkYjNdCnp......"
}
字段 类型 必填 说明
newTenants Array 是 新增灾备租户列表
newEdges Array 是 新增的复制关系边（统一用 sourceRef/targetRef）
gdbTags Map 条件 新GDB的标签（已有GDB可省略）
configBase64 String 是 合并后的完整config.ini（base64编码）

响应：HTTP 202 Accepted

{
  "code": 200,
  "message": "success",
  "data": {
    "taskId": "task_1712492400001_0002"
  }
}

注意事项：

  • 扩容只对新租户执行"服务进只读"和"只读进同步"阶段
  • 合并后的config需通过IA prepare_drsp 重新下发给所有GDB

3.12 删除DRSP组

路径：DELETE /api/dbaas/drsp/groups/{groupId}

功能：删除指定DRSP组，断开所有备租户的同步关系，将备租户切为服务模式，清除RDB中的DRSP关系记录。

请求体：

{
  "password": "******"
}
字段 类型 必填 说明
password String 是 当前登录用户密码，二次校验

响应：HTTP 202 Accepted

{
  "code": 200,
  "message": "success",
  "data": {
    "taskId": "task_1712492400001_0010"
  }
}

注意事项：

  • 删除是异步操作，内部执行流程：对每个备节点执行 sync_to_readonly → readonly_to_service
  • 密码校验失败返回 code: 403
  • 组内存在 RUNNING 状态任务时拒绝删除，返回 code: 409
  • 删除后组状态先变为 DELETING，全部执行完毕后从数据库清除
    todo 详设评审

3.13 从RDB导入已有DRSP关系（新增）

路径：POST /api/dbaas/drsp/groups/import

功能：扫描指定GDB的RDB，发现已有的DRSP灾备关系，自动导入SI管理。对应origin.md需求2："superinsight的drsp页面能自动加载RDB中已有的DRSP关系进行展示"。

请求体：

{
  "productIds": [1, 2],
  "autoImport": false
}
字段 类型 必填 说明
productIds Array<Integer> 是 要扫描的GDB产品ID列表
autoImport Boolean 否 默认false=仅预览，true=直接导入

响应体（autoImport=false 时）：

{
  "code": 200,
  "message": "success",
  "data": {
    "discoveredGroups": [
      {
        "gdbTag": "gdb1",
        "nodes": [
          {"gdbTag": "gdb1", "clusterId": 2, "role": "PRIMARY", "workMode": "SERVICE"},
          {"gdbTag": "gdb3", "clusterId": 4, "role": "STANDBY", "workMode": "SYNC"}
        ],
        "edges": [
          {"sourceGdbTag": "gdb1", "sourceClusterId": 2, "targetGdbTag": "gdb3", "targetClusterId": 4}
        ],
        "alreadyImported": false
      }
    ]
  }
}

响应体（autoImport=true 时）：

{
  "code": 200,
  "message": "success",
  "data": {
    "importedGroups": [
      {
        "drspGroupId": "drsp_group_imported_001",
        "sourceType": "RDB_IMPORTED",
        "nodeCount": 2
      }
    ]
  }
}

注意事项：

  • 导入的DRSP组 source_type 标记为 RDB_IMPORTED
  • 导入的GDB标签不强制全局唯一（兼容非SI部署的环境）
  • 导入后，SI可对这些组执行切换等操作

todo 现有的drsp需要纳管进来操作吗？

3.14 执行DRSP操作（统一任务入口）

路径：POST /api/dbaas/drsp/tasks

功能：统一的异步任务提交入口。根据 taskName 分派到对应XML流程执行。覆盖计划切换、演练切换（含回迁）、故障切换（含修复接入）、RPO=0故障切换、停止/恢复同步等所有操作。

请求体：

{
  "groupId": "drsp_group_001",
  "taskName": "planSwitch",
  "targetClusterId": 201,
  "targetGdbTag": "gdb_dr1",
  "sourceClusterId": 101,
  "sourceGdbTag": "gdb_prod",
  "password": "******",
  "extraParams": {}
}
字段 类型 必填 说明
groupId String 是 DRSP组ID
taskName String 是 操作类型，见下方映射表
targetClusterId Integer 是 目标租户ID（被操作的节点）
targetGdbTag String 是 目标GDB标签
sourceClusterId Integer 条件 源租户ID（部分操作需要）
sourceGdbTag String 条件 源GDB标签
password String 条件 stopSync/resumeSync/delete 需密码校验
extraParams Object 否 扩展参数，如RPO=0的增量config

taskName 映射表

taskName 说明 XML processId 必填参数 后端校验逻辑
planSwitch 计划切换 drspPlanSwitch groupId, targetClusterId, targetGdbTag, sourceClusterId, sourceGdbTag 校验同步状态正常
simuSwitch 演练迁出 drspFaultSimuSwitch groupId, targetClusterId, targetGdbTag 校验目标是末端备节点（出度=0）
simuSwitchRollback 演练回迁 drspFaultSimuSwitch groupId, targetClusterId, targetGdbTag 校验目标 simu_status=SIMUING
faultSwitch 故障升主 drspFaultSwitch groupId, targetClusterId, targetGdbTag 校验目标是主节点的直接下级
faultSwitchRepair 修复接入 drspFaultSwitch groupId, targetClusterId, targetGdbTag 校验目标 fault_status=FAULT
faultSwitchSyncNew 修复后接回 drspFaultSwitch groupId, targetClusterId, targetGdbTag, sourceClusterId, sourceGdbTag 校验修复已完成
faultNorbSwitch RPO=0故障升主 drspFaultNorbSwitch groupId, targetClusterId, targetGdbTag, extraParams.configBase64 增量config下发到灾备集群
faultNorbSwitchRepair RPO=0修复接入 drspFaultNorbSwitch groupId, targetClusterId, targetGdbTag 校验目标 fault_status=FAULT
faultNorbSwitchSyncNew RPO=0修复后接回 drspFaultNorbSwitch groupId, targetClusterId, targetGdbTag, sourceClusterId, sourceGdbTag 校验修复已完成
stopSync 停止同步 drspSyncToReadonly groupId, targetClusterId, targetGdbTag, password 密码校验 + 权限检查
resumeSync 恢复同步 drspReadonlyToSync groupId, targetClusterId, targetGdbTag, sourceClusterId, sourceGdbTag, password 密码校验 + 权限检查

各操作对应IA接口调用（完整映射）

计划切换（对应"DRSP部署切换api说明.md" §1.5.1）：

阶段 TaskType Param
切换前检查 planswitch_1_beforecheck -cfg_file={cfgFile} -source={sourceTag} -dest={targetTag} -source_cid={sourceCid} -dest_cid={targetCid}
执行切换 planswitch_2_planswitch 同上
切换后检查 planswitch_3_aftercheck 同上

2节点组可用source+dest模式；3+节点组可用source-only模式 (-cfg_file={cfgFile} -source={sourceTag} -source_cid={sourceCid})

演练切换（对应§1.5.2）：

操作 阶段 TaskType
演练迁出 切换前检查 faultsimuswitch_1_beforecheck
执行切换 faultsimuswitch_2_faultsimuswitch
切换后检查 faultsimuswitch_2_faultsimuswitch_aftercheck
演练回迁 数据回滚 faultsimuswitch_3_fastrollback
重新同步 faultsimuswitch_4_sync
回迁后检查 faultsimuswitch_5_aftercheck

故障切换（RPO≠0）（对应§1.5.3）：

操作 阶段 TaskType
故障升主 切换前检查 faultswitch_1_beforecheck
执行切换 faultswitch_2_faultswitch
切换后检查 faultswitch_2_faultswitch_aftercheck
修复接入 服务进只读 service_to_readonly
禁用集群 disable_cluster
处理binlog handle_binlog
处理回滚 handle_rollback
启用集群 enable_cluster
修复后接回 接回同步 faultswitch_3_sync（注意source/dest互换）
接回后检查 faultswitch_4_aftercheck

故障切换（RPO=0）（对应§1.5.4）：

操作 阶段 TaskType
RPO=0故障升主 更新配置 update_all_file
切换前检查 faultnorbswitch_1_beforecheck
退同步 faultnorbswitch_2_quit_sync
恢复数据 faultnorbswitch_3_recover_data_from_remote
执行切换 faultnorbswitch_4_faultnorbswitch
切换后检查 faultnorbswitch_4_faultnorbswitch_aftercheck
修复接入 服务进只读 service_to_readonly
禁用集群 disable_cluster
处理回滚 handle_rollback
启用集群 enable_cluster
修复后接回 接回同步 faultnorbswitch_5_sync
接回后检查 faultnorbswitch_6_aftercheck

响应：HTTP 202 Accepted

{
  "code": 200,
  "message": "success",
  "data": {
    "taskId": "task_1712492400001_0003"
  }
}

注意事项：

  • 同一DRSP组同一时间只能有一个 RUNNING 状态的任务，重复提交返回 code: 409
  • 密码校验失败返回 code: 403
  • 操作前校验目标节点的角色/状态是否满足条件，不满足返回 code: 400 + 具体原因
  • 对于使用 exclusiveGateway 的XML流程，后端将 switchMode 注入到 startVariables 中

3.15 查询任务执行状态

路径：GET /api/dbaas/drsp/tasks/{taskId}

功能：查询指定任务的执行进度，返回每个Activity节点的执行状态，供前端渲染进度页。

请求参数（Query）：

参数 类型 必填 说明
detailLevel String 否 summary=仅总体进度（默认）/ detailed=当前活跃节点 / full=所有节点

响应体：

{
  "code": 200,
  "message": "success",
  "data": {
    "taskId": "task_1712492400001_0003",
    "taskName": "faultSwitch",
    "processId": "drspFaultSwitch",
    "groupId": "drsp_group_001",
    "phase": "RUNNING",
    "startTime": "2026-04-09T10:30:00",
    "endTime": null,
    "errorMessage": null,
    "progress": {
      "totalSteps": 5,
      "completedSteps": 2,
      "percentage": 40
    },
    "activities": [
      {
        "elementName": "drspFaultSwitchBeforeCheck",
        "elementType": "SERVICE_TASK",
        "state": "COMPLETED",
        "createdAt": "2026-04-09T10:30:02",
        "completedAt": "2026-04-09T10:30:15"
      },
      {
        "elementName": "drspFaultSwitch",
        "elementType": "SERVICE_TASK",
        "state": "RUNNING",
        "createdAt": "2026-04-09T10:30:15",
        "completedAt": null
      }
    ]
  }
}

注意事项：

  • progress.totalSteps 只统计 SERVICE_TASK + SCRIPT_TASK 节点数（排除 START_EVENT, END_EVENT, GATEWAY）
  • activities 按创建时间排序，包含已完成和当前活跃的所有节点
  • 前端渲染规则：COMPLETED=绿色、RUNNING=蓝色高亮、FAILED=红色

3.16 查询节点同步状态详情（新增）

路径：GET /api/dbaas/drsp/nodes/{nodeId}/sync-status

功能：查询指定灾备节点的详细同步状态信息，用于"同步状态下钻弹窗"展示。对应origin.md："状态提供下钻，可以弹窗展示命令的详细输出"。

请求参数：

参数 位置 类型 必填 说明
nodeId Path Long 是 节点ID（drsp_node.id）

响应体：

{
  "code": 200,
  "message": "success",
  "data": {
    "nodeId": 2,
    "gdbTag": "gdb_dr1",
    "clusterId": 201,
    "syncStatus": "NORMAL",
    "syncDelay": 2,
    "replayDelay": 5,
    "checkTime": "2026-04-10T08:30:00Z",
    "rawOutput": "check_sync output:\n...(IA check_sync命令原始输出)...",
    "details": [
      {"item": "DN同步状态", "status": "NORMAL", "detail": "All DNs in sync"},
      {"item": "同步时延", "status": "NORMAL", "detail": "2 seconds"},
      {"item": "回放时延", "status": "NORMAL", "detail": "5 seconds"}
    ]
  }
}

实现说明：

  • 调用IA接口 check_sync（TaskType=check_sync，Param=--cfg_file {cfgFile} --section {gdbTag} --clusterid {clusterId}）
  • 返回值 code=1 状态正常，code=2 状态异常
  • rawOutput 保留命令原始输出供高级用户排查

4. 错误码规范（新增）

4.1 统一响应格式

{
  "code": 200,
  "message": "success",
  "data": {}
}

4.2 错误码定义

HTTP状态码 业务code 说明 场景示例
200 200 成功
202 200 异步任务已接受 创建/切换/删除等异步操作
400 400 请求参数错误 必填参数缺失、格式错误
400 40001 GDB标签不唯一 创建时检测到标签冲突
400 40002 拓扑存在闭环 拓扑排序检测为非DAG
400 40003 节点状态不满足操作条件 非备节点执行演练切换
400 40004 config.ini格式错误 ini解析失败或关键字段缺失
403 403 密码校验失败 停止同步/修改config等操作
403 40301 权限不足 无 GDB_CLUSTER_DRSP 权限
404 404 资源不存在 DRSP组/任务/节点ID不存在
409 409 资源冲突 组内已有RUNNING任务，重复提交
500 500 服务端内部错误 未预期异常
502 502 IA接口调用失败 IA返回code=2或连接超时

4.3 IA接口错误处理

IA返回code 含义 后端处理
1 成功 继续下一阶段
2 失败 记录错误信息到 drsp_task.error_message，更新任务状态为FAILED

IA接口调用时的通用参数说明（对应"DRSP部署切换api说明.md" §1.1）：

{
  "streamNo": "{自动生成的流水号，格式: DRSP+时间戳}",
  "taskType": "{见各操作的TaskType}",
  "hostIp": "{iaHostIp，与请求url的IP一致}",
  "user": "zxmanager",
  "param": "{见各操作的Param模板}",
  "timeout": 99999
}

注意：IA接口Param中部分参数用 --key value 格式（如 --cfg_file config.ini），部分用 -key=value 格式（如 -cfg_file=config.ini），具体以"DRSP部署切换api说明.md"各接口定义为准。后端IA适配层需根据TaskType自动匹配正确的参数格式。

5. 操作按钮与权限控制

5.1 列表页操作按钮

根据origin.md需求，不同角色/状态的节点显示不同操作按钮：

按钮 显示条件 对应taskName
扩容 组状态=ACTIVE - (跳转扩容页面)
计划切换 在非主节点操作栏显示；组状态=ACTIVE planSwitch
演练迁出 备节点（末端，出度=0）且 simu_status=NONE simuSwitch
演练回迁 备节点且 simu_status=SIMUING simuSwitchRollback
故障升主 主节点的直接下级备节点 faultSwitch 或 faultNorbSwitch
修复接入 fault_status=FAULT 的节点 faultSwitchRepair 或 faultNorbSwitchRepair
停止同步 灾备节点且 work_mode=SYNC stopSync
恢复同步 灾备节点且 work_mode=READONLY resumeSync
删除 组级别操作，组状态=ACTIVE - (DELETE接口)
修改配置 组级别操作，组状态=ACTIVE - (config/modify接口)

5.2 操作权限

操作 所需权限 密码校验
查看DRSP组列表 GDB_CLUSTER_DRSP 否
创建/扩容 GDB_CLUSTER_DRSP 否
计划切换/演练切换 GDB_CLUSTER_DRSP 否
故障切换 GDB_CLUSTER_DRSP 否
停止同步 GDB_CLUSTER_DRSP 是
恢复同步 GDB_CLUSTER_DRSP 是
修改配置 GDB_CLUSTER_DRSP 是
删除DRSP组 GDB_CLUSTER_DRSP 是

关键Java结构体

@PreAuthorize("hasAuthority('GDB_CLUSTER_DRSP')")
@PostMapping(value = "/getDrsp")
public BaseResult getDrsp(@RequestBody @Validated GdbDrspDto dto) {
    log.debug("getDrsp, dto:{}", dto);
    return BaseResult.builder().success("success").data(clusterService.getDrsp(dto)).build();
}

List<DrspChain> getDrsp(GdbDrspDto dto);

public class DrspChain {
    Set<DrspNode> nodes = new HashSet<>();
    List<DrspRelation> relations = new ArrayList<>();
}

@Data
public class DrspNode {
    private int productId;
    private String productName;
    private String gdbTag;
    private int clusterId;
    private String clusterName;
    private String role;        // PRIMARY / STANDBY / CASCADE
    private String workMode;    // SERVICE / READONLY / SYNC
    private String faultStatus; // NONE / FAULT
    private String simuStatus; // NONE / SIMUING / SIMU_COMPLETE
    private String syncStatus;  // NORMAL / ABNORMAL
    private Integer syncDelay;
    private Integer replayDelay;
    private String sourceTag;   // 源端标识: gdbTag.clusterId

    public DrspNode() {}

    public DrspNode(String gdbTag, String clusterName) {
        this.gdbTag = gdbTag;
        this.clusterName = clusterName;
    }
}

@Data
public class DrspRelation {
    private DrspNode source;
    private DrspNode target;
    private int relayDelaySeconds;
    private String syncStatus;  // SYNCED / BROKEN / PAUSED

    public DrspRelation(DrspNode source, DrspNode target, int relayDelaySeconds) {
        this.source = source;
        this.target = target;
        this.relayDelaySeconds = relayDelaySeconds;
    }

    @Override
    public boolean equals(Object o) {
        if (this == o) return true;
        if (o == null || getClass() != o.getClass()) return false;
        DrspRelation that = (DrspRelation) o;
        return Objects.equals(source, that.source) &&
                Objects.equals(target, that.target);
    }

    @Override
    public int hashCode() {
        return Objects.hash(source, target);
    }
}

附录A：IA接口快速参考

IA接口统一入口（对应"DRSP部署切换api说明.md" §1.1）：

POST http[s]://{iaHostIp}:{iaPort}/api/insightAgent/commonUtils/executeDrsp
参数 类型 必填 说明
streamNo String 是 流水号，格式建议: DRSP{yyyyMMddHHmmssSSS}
taskType String 是 任务类型（见各操作表格）
hostIp String 是 管理节点IP，与请求URL的IP一致
user String 是 管理节点用户名，如 zxmanager
param String 否 脚本入参
timeout Integer 否 超时时间（秒），0=不超时，建议设为99999

附录B：config.ini配置文件JSON更新说明

详见"DRSP部署切换api说明.md" §1.3。关键要点：

  1. JSON通过 BASE64_JSON_INFO 传递，是针对config.ini的增量更新
  2. JSON第一层key对应不同配置文件：drsp→config.ini, check_item→check_item.ini, rdb→rdb/config.ini, agent_auth→agent_auth.txt
  3. 可通过命令获取完整JSON模板：python platform/basic/convert_json_and_file.py --cfg_file config.ini --func_type f2j
  4. 删除配置项使用 BASE64_DELETE_JSON_INFO 参数
  5. 更新配置使用 update_all_file TaskType，会同步到所有管理节点

附录C：需求覆盖追踪矩阵

Origin需求条目 接口/功能 覆盖状态
1-(1) 页面展示DRSP关系 GET /groups + GET /groups/{id} ✅ 已覆盖
1-(2) 创建DRSP关系 POST /precheck + POST /config/template + POST /groups ✅ 已覆盖
1-(3) 卸载/删除DRSP DELETE /groups/{id} ✅ 已覆盖
1-(4) 修改DRSP POST /config/modify ✅ 已覆盖
2. 自动加载RDB已有DRSP POST /groups/import ✅ 已覆盖（新增）
3. 计划切换 POST /tasks (taskName=planSwitch) ✅ 已覆盖
3. 演练切换 POST /tasks (taskName=simuSwitch/simuSwitchRollback) ✅ 已覆盖
3. 故障切换 POST /tasks (taskName=faultSwitch/*) ✅ 已覆盖
3. RPO=0故障切换 POST /tasks (taskName=faultNorbSwitch/*) ✅ 已覆盖
扩容 POST /config/expand + POST /groups/{id}/expand ✅ 已覆盖
停止同步 POST /tasks (taskName=stopSync) ✅ 已覆盖
恢复同步 POST /tasks (taskName=resumeSync) ✅ 已覆盖
同步状态下钻 GET /nodes/{id}/sync-status ✅ 已覆盖（新增）
密码校验+权限控制 各接口password字段 + @PreAuthorize ✅ 已覆盖
posted @ 2026-04-17 15:48  静水深耕，云停风驻  阅读(10)  评论(0)    收藏  举报
