spi-mem

前言

　　spi-mem: 为SPI存储器生态带来一些一致性,该框架实现了在spi nor设备和常规spi设备以及spi nand 设备上复用spi 控制器驱动程序。

Linux spi 存储控制器

　　Linux支持双线SPI和四线SPI模式已经有一段时间了(v3.12)， SPI设备驱动程序可以为每个SPI传输指定I/O通道的数量。使用这种方式，对SPI存储的操作可以被分为多次SPI传输，每次SPI传输使用预定义数量的I/O通道进行传输。

　　这种方式可以正常工作，直到一些IP供应商决定让它们的SPI控制器更加智能，嵌入某种高级接口，可以在单个的步骤中执行SPI存储器的操作，而不是使用分开的多次传输操作。(事实上，大多数SPI控制器甚至比这更加智能，可以允许你直接将SPI存储映射到CPU的地址空间)。在这种情况下，我们需要赋予SPI控制器更多的控制权，这样它就可以决定具体该做什么，而不必从一组分散的SPI传输命令中，重建SPI存储器操作。

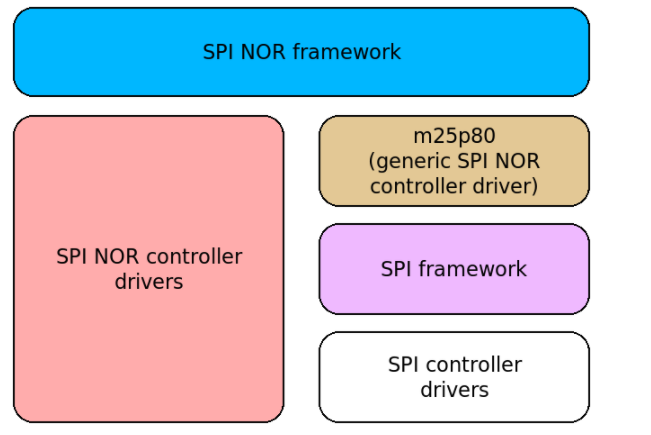

　　当时的决定是，将这些控制器专门用于一个任务，控制SPI NORs（当时这是唯一会用到双线和四线模式的情况），SPI NOR框架就是为此而创建的。SPI NOR框架用于连接SPI NOR控制器驱动和SPI NOR的逻辑代码（spi-nor 子系统），同时我们有常规的SPI控制器驱动，可以进行基础的SPI传输（spi 子系统）。然而，从硬件的角度看，能为SPI NOR提供特殊特性的SPI控制器，一般也拥有进行基本传输的能力，即可用于控制常规的SPI设备。不幸的是，基于当前的spi-nor 子系统和spi 子系统是分裂开来的情况，如果一个SPI控制器被spi-nor子系统的驱动支持了，它将无法被用于与spi子系统中的常规设备进行通信。

　　作为一个针对这个问题的部分的解决方案，在struct spi_nor结构体中嵌入一个const struct spi_nor_controller_ops *controller_ops，该结构体里定义了一些操作spi nor的函数指针，这允许spi nor控制器填充这些回调函数，以支持各种专用的spi nor控制器。同时这允许spi子系统中的常规spi控制器驱动提供一个较优的方式，来从SPI NOR存储中读取数据，这种方式被通用SPI NOR驱动m25p80所使用。然而，这个解决方案是部分的，因为它只优化了读取，并且仅限于SPI NORs。

是什么促使我们提出SPI存储器接口?

　　我们之前已经看到，基于SPI NOR框架，SPI NOR存储器已经得到了适当的支持。但NORs 并非SPI总线上唯一的存储设备，SPI NANDs 正在变得越来越流行。Peter Pan提出了一个遵循SPI NOR模型的，用于支持SPI NAND设备的框架: SPI控制器必须实现SPI NAND控制器接口才能控制SPI NAND。但是当我们更深入地参与到这个开发中时，我们很快意识到沿着这条路走会有多么麻烦，因为这意味着，如果SPI控制器想要同时控制两种设备，就必须同时实现SPI NOR和SPI NAND接口。当SPI NVRAM或任何其他类型的存储制造商决定采用SPI总线时，将会发生什么?再添加一个SPI控制器必须实现的接口？这听起来不是个好主意。

因此我们决定用另外的方式解决这个问题，尝试找出SPI NANDs和SPI NORs的共同点。SPI NORs和SPI NANDs 指令集不同，行为和约束也不同(主要是由于NOR和NAND本身的不同)，但当与设备交互时，都遵循同样的SPI存储器操作语义，这也是高级控制器都在尝试优化的部分。

SPI 存储器层只是提供一种方式给SPI控制器驱动，用于传递高级SPI存储器操作，而不是让它们处理SPI传输细节并自行尝试优化它们。这同样简化了SPI存储器驱动，因为它们只需要按照SPI存储器规范发送SPI存储器操作指令，不需要关心复杂的、不断发展的、依赖具体存储器的接口。

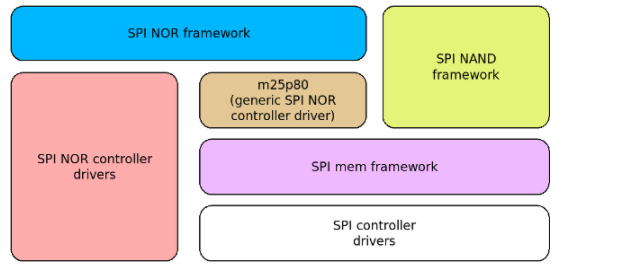

　　有了这个新的架构，SPI NOR和SPI NAND都可以基于相同的SPI控制器驱动进行支持了。m25p80驱动将被修改成，使用spi-mem接口，取代具有局限性的->spi_flash_read()接口。目前，我们仍然有专用的SPI NOR控制器驱动，但最终目标是移除它们，并将它们移植为 drivers/spi 下的普通SPI控制器驱动。

spi-mem framework

　　linux 中 spi-mem的核心代码在drivers/spi/spi-mem.c 该框架提供给spi 存储控制器驱动的api由 include/linux/spi/spi-mem.h定义。注意，可能linux内核版本不一样，以下说明可能有所出入，但大同小异，原理相同。

struct spi_mem

　　spi-mem框架用该结构体描述一个spi存储设备：

struct spi_mem {
	struct spi_device *spi;
	void *drvpriv;
	const char *name;
};

　　spi:底层的spi device，可以看出spi_mem是对spi_device的简单封装；
　　drvpriv：spi_mem_driver 的私有数据
　　name：该spi-mem的name

struct spi_mem_op

　　该结构体表示一次对spi存储器的操作：

struct spi_mem_op {
	struct {
		u8 nbytes;
		u8 buswidth;
		u16 opcode;
	} cmd;

	struct {
		u8 nbytes;
		u8 buswidth;
		u64 val;
	} addr;

	struct {
		u8 nbytes;
		u8 buswidth;
	} dummy;

	struct {
		u8 buswidth;
		enum spi_mem_data_dir dir;
		unsigned int nbytes;
		union {
			void *in;
			const void *out;
		} buf;
	} data;
};

　　通常对spi存储器的操作包括cmd、addr、dummy、data。

spi mem 控制器端

　　一个希望优化SPI存储器操作的SPI控制器，可以实现spi_controller_mem_ops接口：

struct spi_controller_mem_ops {
	int (*adjust_op_size)(struct spi_mem *mem, struct spi_mem_op *op);
	bool (*supports_op)(struct spi_mem *mem,
			    const struct spi_mem_op *op);
	int (*exec_op)(struct spi_mem *mem,
		       const struct spi_mem_op *op);
	const char *(*get_name)(struct spi_mem *mem);
	int (*dirmap_create)(struct spi_mem_dirmap_desc *desc);
	void (*dirmap_destroy)(struct spi_mem_dirmap_desc *desc);
	ssize_t (*dirmap_read)(struct spi_mem_dirmap_desc *desc,
			       u64 offs, size_t len, void *buf);
	ssize_t (*dirmap_write)(struct spi_mem_dirmap_desc *desc,
				u64 offs, size_t len, const void *buf);
};

　　adjust_op_size：调整存储器操作的数据传输大小，以符合对齐要求和最大FIFO大小的约束
　　supports_op：检查这个存储器操作是否支持
　　exec_op：执行存储器操作，如果不支持则返回-ENOTSUPP
　　get_name：自定义 struct spi_mem->name，这个name通常会传递给mtd->name,可以通过这个来兼容不同spi存储器的mtdparts，不过必须要注意的是如果这name是动态分配的内存，则应该调用devm_xxx()相关的接口，因为没有提供free_name的接口
　　dirmap_create：创建一个直接映射的描述符，用来通过访问memory来访问存储器，当控制器能做到将spi存储器映射到cpu的地址空间时，可以实现这个。此接口由spi_mem_dirmap_create函数调用。
　　dirmap_destroy：销毁dirmap_create所创建的描述符，此接口会由spi_mem_dirmap_destroy调用。
　　dirmap_read：直接从memory读取spi存储器的数据，由spi_mem_dirmap_read调用。
　　dirmap_write：直接往memory写数据来写spi存储器的内容，由spi_mem_dirmap_write调用。

注意，当spi_controller_mem_ops没有实现时，core层将通过创建由多个SPI传输组成的SPI消息，来添加对该特性的通用支持，就像以前通用SPI NOR控制器驱动程序(名为m25p80)所做的那样。

　　对于支持直接读写内存来读写flash的控制器来说，需要对struct spi_mem_dirmap_desc这样的结构体进行操作：

struct spi_mem_dirmap_desc {
	struct spi_mem *mem;
	struct spi_mem_dirmap_info info;
	unsigned int nodirmap;
	void *priv;
};

　　mem:该描述符所属的spi_mem设备
　　info:在创建描述符时所需要的信息，下面会说明；
　　nodirmap:如果spi controller没有实现mem_ops->dirmap_create回调函数，则设置为1；或者在调用mem_ops->dirmap_create时出错(超出映射的内存区域)时设置为1；当此值为1时，所有跟spi_mem_dirmap_{read,write}()相关的函数就会使用spi_mem_exec_op函数来操作flash；
　　priv：指向controller的私有数据结构；

spi mem 设备端

　　在spi存储器的设备驱动中，应该将自己声明为struct spi_mem_driver:

struct spi_mem_driver {
	struct spi_driver spidrv;
	int (*probe)(struct spi_mem *mem);
	int (*remove)(struct spi_mem *mem);
	void (*shutdown)(struct spi_mem *mem);
};

　　该结构体集成自struct spi_driver ，spi存储器的设备驱动需要实现probe、remove函数，他们传入的参数是一个spi_mem对象。

　　我们以通用spi nor设备端驱动程序为例，在drivers/mtd/spi-nor/core.c中：

static const struct of_device_id spi_nor_of_table[] = {
	/*
	 * Generic compatibility for SPI NOR that can be identified by the
	 * JEDEC READ ID opcode (0x9F). Use this, if possible.
	 */
	{ .compatible = "jedec,spi-nor" },
	{ /* sentinel */ },
};
MODULE_DEVICE_TABLE(of, spi_nor_of_table);

/*
 * REVISIT: many of these chips have deep power-down modes, which
 * should clearly be entered on suspend() to minimize power use.
 * And also when they're otherwise idle...
 */
static struct spi_mem_driver spi_nor_driver = {
	.spidrv = {
		.driver = {
			.name = "spi-nor",
			.of_match_table = spi_nor_of_table,
		},
		.id_table = spi_nor_dev_ids,
	},
	.probe = spi_nor_probe,
	.remove = spi_nor_remove,
	.shutdown = spi_nor_shutdown,
};
module_spi_mem_driver(spi_nor_driver);

　　这是linux中通用的spi-nor的驱动程序，我们简单看一下它是如何使用spi-mem框架对spi存储器进行操作的。以spi nor write为例

　　spi_nor_write

　　　　>>spi_nor_write_data //此函数返回实际写入的字节数，如果少于上一步请求写入的字节数，就会循坏执行这步，直到所有请求的字节数写完

　　　　　　>>spi_nor_spimem_write_data

　　　　　　　　>>if (nor->dirmap.wdesc) 执行spi_mem_dirmap_write函数 //说明一下，在spi_nor_driver驱动中的spi_nor_probe函数中，是有创建wdesc和rdesc的,不过在创建过程中会根据实际情况给desc->nodirmap赋值

　　　　　　　　　　>>如果desc->nodirmap为真，则执行spi_mem_no_dirmap_write函数

　　　　　　　　　　>>否则就调用spi_controller->mem_ops->dirmap_write回调函数来写flash

　　　　　　　　>>else 执行spi_nor_spimem_exec_op函数 //如果其他的spi mem设备端驱动里没有创建描述符，则直接执行spi_nor_spimem_exec_op

static ssize_t spi_mem_no_dirmap_write(struct spi_mem_dirmap_desc *desc,
				       u64 offs, size_t len, const void *buf)
{
	struct spi_mem_op op = desc->info.op_tmpl;
	int ret;

	op.addr.val = desc->info.offset + offs;
	op.data.buf.out = buf;
	op.data.nbytes = len;
	ret = spi_mem_adjust_op_size(desc->mem, &op);
	if (ret)
		return ret;

	ret = spi_mem_exec_op(desc->mem, &op);
	if (ret)
		return ret;

	return op.data.nbytes;
}

　　从上面的函数调用来看，spi nor write最后会调用spi_mem_exec_op函数来执行对spi nor的写操作。此函数实现如下：

/**
 * spi_mem_exec_op() - Execute a memory operation
 * @mem: the SPI memory
 * @op: the memory operation to execute
 *
 * Executes a memory operation.
 *
 * This function first checks that @op is supported and then tries to execute
 * it.
 *
 * Return: 0 in case of success, a negative error code otherwise.
 */
int spi_mem_exec_op(struct spi_mem *mem, const struct spi_mem_op *op)
{
	unsigned int tmpbufsize, xferpos = 0, totalxferlen = 0;
	struct spi_controller *ctlr = mem->spi->controller;
	struct spi_transfer xfers[4] = { };
	struct spi_message msg;
	u8 *tmpbuf;
	int ret;

	ret = spi_mem_check_op(op);
	if (ret)
		return ret;

	if (!spi_mem_internal_supports_op(mem, op))
		return -ENOTSUPP;

	if (ctlr->mem_ops && !mem->spi->cs_gpiod) {
		ret = spi_mem_access_start(mem);
		if (ret)
			return ret;

		ret = ctlr->mem_ops->exec_op(mem, op);

		spi_mem_access_end(mem);

		/*
		 * Some controllers only optimize specific paths (typically the
		 * read path) and expect the core to use the regular SPI
		 * interface in other cases.
		 */
		if (!ret || ret != -ENOTSUPP)
			return ret;
	}

	tmpbufsize = op->cmd.nbytes + op->addr.nbytes + op->dummy.nbytes;

	/*
	 * Allocate a buffer to transmit the CMD, ADDR cycles with kmalloc() so
	 * we're guaranteed that this buffer is DMA-able, as required by the
	 * SPI layer.
	 */
	tmpbuf = kzalloc(tmpbufsize, GFP_KERNEL | GFP_DMA);
	if (!tmpbuf)
		return -ENOMEM;

	spi_message_init(&msg);

	tmpbuf[0] = op->cmd.opcode;
	xfers[xferpos].tx_buf = tmpbuf;
	xfers[xferpos].len = op->cmd.nbytes;
	xfers[xferpos].tx_nbits = op->cmd.buswidth;
	spi_message_add_tail(&xfers[xferpos], &msg);
	xferpos++;
	totalxferlen++;

	if (op->addr.nbytes) {
		int i;

		for (i = 0; i < op->addr.nbytes; i++)
			tmpbuf[i + 1] = op->addr.val >>
					(8 * (op->addr.nbytes - i - 1));

		xfers[xferpos].tx_buf = tmpbuf + 1;
		xfers[xferpos].len = op->addr.nbytes;
		xfers[xferpos].tx_nbits = op->addr.buswidth;
		spi_message_add_tail(&xfers[xferpos], &msg);
		xferpos++;
		totalxferlen += op->addr.nbytes;
	}

	if (op->dummy.nbytes) {
		memset(tmpbuf + op->addr.nbytes + 1, 0xff, op->dummy.nbytes);
		xfers[xferpos].tx_buf = tmpbuf + op->addr.nbytes + 1;
		xfers[xferpos].len = op->dummy.nbytes;
		xfers[xferpos].tx_nbits = op->dummy.buswidth;
		spi_message_add_tail(&xfers[xferpos], &msg);
		xferpos++;
		totalxferlen += op->dummy.nbytes;
	}

	if (op->data.nbytes) {
		if (op->data.dir == SPI_MEM_DATA_IN) {
			xfers[xferpos].rx_buf = op->data.buf.in;
			xfers[xferpos].rx_nbits = op->data.buswidth;
		} else {
			xfers[xferpos].tx_buf = op->data.buf.out;
			xfers[xferpos].tx_nbits = op->data.buswidth;
		}

		xfers[xferpos].len = op->data.nbytes;
		spi_message_add_tail(&xfers[xferpos], &msg);
		xferpos++;
		totalxferlen += op->data.nbytes;
	}

	ret = spi_sync(mem->spi, &msg);

	kfree(tmpbuf);

	if (ret)
		return ret;

	if (msg.actual_length != totalxferlen)
		return -EIO;

	return 0;
}

　　可以看到当 spi_controller中的mem_ops有实现时，就会调用mem_ops->exec_op回调；否则就会将通过创建由多个spi_transfer 组成的spi_message ，调用spi_sync函数来支持通用spi的传输。

spi mem 控制器驱动编写步骤

　　申请一个struct spi_controller的对象，初始化其必要的成员变量
　　根据控制器实现struct spi_controller_mem_ops操作集，并赋值给struct spi_controller的mem_ops成员。
　　最后调用devm_spi_register_controller函数把这个spi controller注册进内核

以下有个demo代码可供参考：

#include <linux/spi/spi.h>
#include <linux/spi/spi-mem.h>

struct demo_data_struct {
	struct device *dev;
    //添加私有属性，比如控制器的寄存器地址，时钟等
};

static int demo_setup(struct spi_device *spi)
{
    struct demo_data_struct	*f = spi_master_get_devdata(spi->master);
    //添加代码设置spi片选，速度
}

static int demo_exec_mem_op(struct spi_mem *mem, struct spi_mem_op *op)
{
    struct demo_data_struct *f = spi_controller_get_devdata(mem->spi->master);
    //添加代码执行一个spi_mem_op
}

static int demo_adjust_op_size(struct spi_mem *mem, struct spi_mem_op *op)
{
    //添加代码调整存储器操作的数据传输大小，以符合对齐要求和最大FIFO大小的约束。
}

static const char *demo_get_name(struct spi_mem *mem)
{
    struct demo_data_struct *f = spi_controller_get_devdata(mem->spi->master);
	struct device *dev = &mem->spi->dev;
	const char *name;

    /*动态分配name的内存空间，此name会写入到mem->name,并最终可能传入到mtd->name*/
	name = devm_kasprintf(dev, GFP_KERNEL,
			      "%s-%d", dev_name(f->dev),
			      mem->spi->chip_select);

	if (!name) {
		dev_err(dev, "failed to get memory for custom flash name\n");
		return ERR_PTR(-ENOMEM);
	}

	return name;
}

static int demo_dirmap_create(struct spi_mem_dirmap_desc *desc)
{
    //创建spi存储器到内存的映射，如果控制器支持将存储器的内容映射到cpu地址空间的话
}

static void demo_dirmap_destroy(struct spi_mem_dirmap_desc *desc)
{
    //dirmap_create的逆操作
}

static ssize_t demo_dirmap_read(struct spi_mem_dirmap_desc *desc, u64 offs, size_t len, void *buf)
{
    //直接从映射的内存中读取spi存储器的数据，返回实际读取的字节数，注意不要超过映射的区域
}

static ssize_t demo_dirmap_write(struct spi_mem_dirmap_desc *desc,u64 offs, size_t len, const void *buf)
{
    //和dirmap_read类似
}

static const struct spi_controller_mem_ops demo_mem_ops = {
	.exec_op = demo_exec_mem_op,
	.adjust_op_size = demo_adjust_op_size,
    .supports_op = demo_supports_op,
    .get_name = demo_get_name,
    .dirmap_create = demo_dirmap_create,
    .dirmap_destroy = demo_dirmap_destroy,
    .dirmap_read = demo_dirmap_read,
    .dirmap_write = demo_dirmap_write,
};

static int demo_probe(struct platform_device *pdev)
{
    struct spi_controller *ctlr;
    struct demo_data_struct *f;
    struct device *dev = &pdev->dev;
    struct device_node *np = dev->of_node;

    ctlr = spi_alloc_master(&pdev->dev, sizeof(*f));
	if (!master)
		return -ENOMEM;

    ctlr->mode_bits = SPI_RX_DUAL | SPI_RX_QUAD;//根据控制器自行修改
    ctlr->setup = demo_setup;

    f = spi_controller_get_devdata(ctlr);
	f->dev = dev;
    platform_set_drvdata(pdev, f);

    ctlr->bus_num = -1;
	ctlr->num_chipselect = 1;//片选数
	ctlr->mem_ops = &nxp_fspi_mem_ops;

    ctlr->dev.of_node = np;

    return devm_spi_register_controller(&pdev->dev, ctlr);//注册spi控制器
}

static int demo_remove(struct platform_device *pdev)
{

}

static const struct of_device_id demo_match[] = {
	{.compatible = "xxxx" },
	{},
};

static struct platform_driver demo_driver = {
	.probe	= demo_probe,
	.remove = demo_remove,
	.driver = {
		.name	= "ti-qspi",
		.of_match_table = demo_match,
	}
};

module_platform_driver(demo_driver);

参考链接

　　spi-mem发展史
