STC15F2K61S2单片机片内硬件结构

STC15F2K61S2单片机片内硬件结构

描述：

    STC15F2K61S2是STC生产的单时钟/机器周期(1T)的单片机，是高速/高可靠/低功耗/超强抗干扰的新一代8051单片机。

    61KB片内Flash程序存储器，可擦写次数10万次以上； 片内大容量 2048字节 SRAM，包括常规的256字节RAM<idata> 和内部扩展的1792字节XRAM <xdata>;大容量片内EEPROM，擦写次数10万次以上。

片内硬件结构：

外部结构以及功能特性：

外部结构以及功能特性

    （1）8位CPU。

    （2）数据存储器（2048B RAM = 256B RAM<idata> + 1792B XRAM <xdata> ， 可扩展片外64KB外部存储器）。

    （3）程序存储器 （61 KB Flash ROM）。

    （4）6个8位可编程并行I/O口 （P0、P1、P2、P3、P4、P5 ， 其中扩展版只使用了P0、P1、P2、P3）。

    （5）6个可编程的16位定时器/计数器（3个16位可重装载定时器/计数器，3路CCP/PWM/PCA还可再实现3个定时器）。

    （6）2个通用全双工异步收发串行口（UART）。

    （7）中断系统具有14个中断源、14个中断向量。

    （8）特殊功能寄存器。

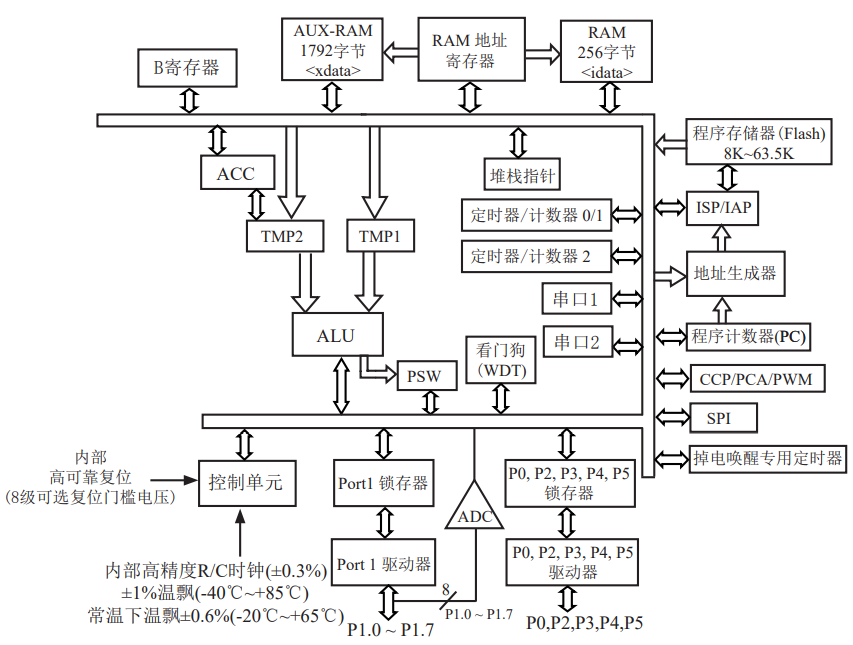

片内部件简介：

    （1）CPU（微处理器）：8位CPU，包含运算器和控制器两大部分，此外还有面向控制的位处理和位控功能。

    （2）数据存储器（RAM）：内部集成的RAM可用于存放程序执行的中间结果和过程数据，可外扩64KB数据存储器。

    （3）程序存储器（ROM）：程序存储器用于存放用户程序、数据和表格等信息。不能访问外部程序存储器。

    （4）中断系统：停止当前进程转向另一进程，可设置中断优先级。

    （5）特殊功能寄存器（SFR）：对片内各功能模块进行管理、控制、监视的控制寄存器和状态寄存器，是一个特殊功能RAM区。STC15系列片内特数功能寄存器与高128B RAM共用相同的地址范围：80H~FFH。
