Spine3.5骨骼文件数据结构解析

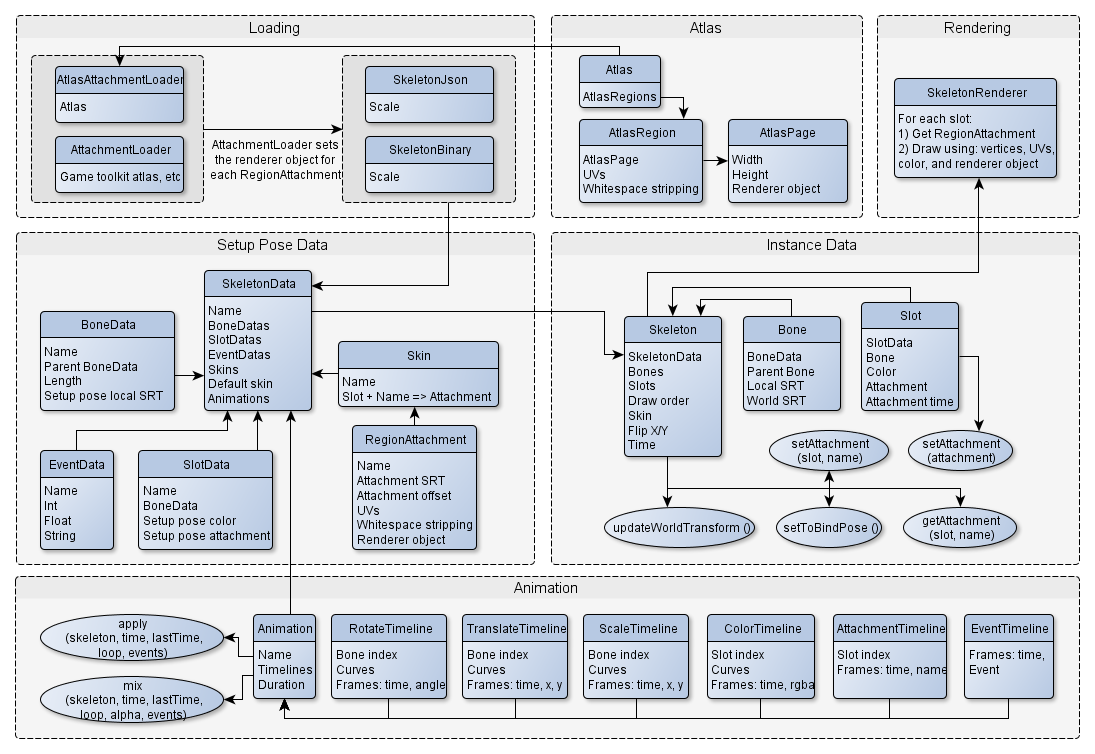

Spine运行时架构

引用自Spine官网。
Spine运行时架构

基础数据类型

Boolean布尔值

boolean型占用1字节(byte), 值为1代表true而0代表false.

简单的8位数值，占用1字节。

Short短整型

int readShort () {
  return (readByte() << 8) | readByte();
}

Short类型为16位数值，占用2字节。

0b1111_0000_1100_0011 = [0b1111_0000, 0b1100_0011]

其中高8位储存为第一个字节，低8位储存为第二个字节。

Int值

int readInt () {
   return (readByte() << 24) | (readByte() << 16) | (readByte() << 8) | readByte();
}

int型为32位数值, 占用4字节。

0b11111111_00000000_11111111_00000000 = [0b11111111, 0b00000000, 0b11111111, 0b00000000]

从高到低按每8位为一段，第一段为第一个字节，第二段为第二个字节，以此类推。

Varint可变长整型

int readVarint (int/*bool*/optimizePositive) {
   unsigned char b = readByte();
   int value = b & 0x7F;
   if (b & 0x80) {
      b = readByte();
      value |= (b & 0x7F) << 7;
      if (b & 0x80) {
         b = readByte();
         value |= (b & 0x7F) << 14;
         if (b & 0x80) {
            b = readByte();
            value |= (b & 0x7F) << 21;
            if (b & 0x80) value |= (readByte() & 0x7F) << 28;
         }
      }
   }
   if (!optimizePositive) value = (((unsigned int)value >> 1) ^ -(value & 1));
   return value;
}

可变长整数值,视数值大小占用1-5个字节。

一个变长整型(varint)就是一个int, 但是它的存储占用为1到5个字节(取决于数值的大小). varint有两种, varint+用于以更小的空间占用来存储的小正值, varint-用于小负值(和正值).

对于varint中的每个字节, 若有额外字节就使用MSB. 若需要存储小负值则使用移位.

Varint+类型

varint+可变长整数一般用于存储正值（也可存储负值，但固定占用5字节），其将一个整数拆为了4+7+7+7+7（从高到低）最多五个字节，每个字节的高位决定了其左边是否还有剩余的字节，即：

有一个整数0b01100110_01100110_01100110_01100110(0b01100110011001100110011001100110)
将其拆分为5块（从高到低）
1. part1：0b01100000000000000000000000000000
2. part2：0b00000110011000000000000000000000
3. part3：0b00000000000001100100000000000000
4. part4：0b00000000000000000010011000000000
5. part5：0b00000000000000000000000001100110
将每一块转换为byte
1. part1 >>> 28得0b00000110（part1没有更左边的字节故高位置0）
2. part2 >>> 21 | 0b10000000得0b10110011（part1有值故高位置1）
3. part3 >>> 14 | 0b10000000得0b10011001（part2有值故高位置1）
4. part4 >>> 07 | 0b10000000得0b11001100（part3有值故高位置1）
5. part5 >>> 00 | 0b10000000得0b11100110（part4有值故高位置1）
写入时从低到高写入，即：
1. 写入part5：0b11100110
2. 写入part4：0b11001100
3. 写入part3：0b10011001
4. 写入part2：0b10110011
5. 写入part1：0b00000110

/**
 * 将int数值转换为可变长整型
 *
 * @param num 待转换数值
 * @return 转换后数值拆分数组，长度在1-5之间
 */
public static int[] toPositiveVarint(int num) {
    int[] parts = {num >>> 28, num << 4 >>> 25, num << 11 >>> 25, num << 18 >>> 25, num << 25 >>> 25};
    int startIndex = 0;
    for (int i = 0; i < parts.length; i++) {
        if (parts[i] != 0) {
            startIndex = i;
            break;
        }
    }
    int[] validParts = Arrays.copyOfRange(parts, startIndex, parts.length);
    for (int i = 1; i < validParts.length; i++) {
        validParts[i] = validParts[i] | 0b10000000;
    }
    return validParts;
}

Varint-类型

varint-类型用于存储负值，也可用于存储正值。要存储负值，需先进行负值转化后才能拆为5部分进行写入。

/**
 * 将int数值转换为Spine的varint-数值
 *
 * @param num 待转换数值
 * @return 转换后数值
 */
public static int toNegativeVarint(int num) {
    int symbol = num >>> 31;
    return ((num ^ -symbol) << 1) | symbol;
}

Float浮点数

float型为32位数值, 占用4字节. 根据语言和架构的不同, 这些字节可以合并为一个int, 然后类型转换为一个float值.

32位浮点数占4字节，与int类型相同，故Spine将float储存为了一个int值。

public static byte[] intToBytes(int num) {
    return new byte[]{
            (byte) ((num >>> 24) & 0x000000ff),
            (byte) ((num >>> 16) & 0x000000ff),
            (byte) ((num >>> 8) & 0x000000ff),
            (byte) (num & 0x000000ff),};
}

public static int floatToInt(float num) {
    return Float.floatToRawIntBits(num);
}

public static byte[] floatToBytes(float num) {
    return intToBytes(floatToInt(num));
}

String字符串

string型是以0结尾的变长UTF-8字符串. 若长度为0, 则字符串为null(在大多数情况下,也可当作空白字符串). 若长度为1, 则字符串为空. 其他情况下, 内存占用为length - 1字节. 一个UTF-8符可能不止一个字节, 所以string可能会占用更多的字节.

Spine中字符串以【字符串Byte长度，字符串Byte数组，'\0'】组成。当Byte长度为0时代表null，为1时代表空字符串“”，其他情况则为字符串字节数+1；Byte数组为字符串UTF8格式编码的字节数组。

public static byte[] strToBytes(String str) {
    if (str == null) {
        return toPositiveVarint(0);
    }
    if (str.isEmpty()) {
        return toPositiveVarint(1);
    }
    byte[] charBytes = str.getBytes(StandardCharsets.UTF_8);
    byte[] lengthBytes = toPositiveVarint(charBytes.length + 1);
    return ArrayUtil.addAll(lengthBytes, charBytes);
}

/**
 * Reads the length and string of UTF8 characters, or null.
 *
 * @return May be null.
 */
public String readString() throws IOException {
    int byteCount = readInt(true);
    switch (byteCount) {
        case 0:
            return null;
        case 1:
            return "";
        default:
    }
    byteCount--;
    if (chars.length < byteCount) chars = new char[byteCount];
    char[] chars = this.chars;
    int charCount = 0;
    for (int i = 0; i < byteCount; ) {
        int b = read();
        switch (b >> 4) {
            case -1:
                throw new EOFException();
            case 12:
            case 13:
                // 读取2字节的字符串
                chars[charCount++] = (char) ((b & 0b0001_1111) << 6 | read() & 0b0011_1111);
                i += 2;
                break;
            case 14:
                // 读取3字节的字符串（例如中文）
                chars[charCount++] = (char) ((b & 0b0000_1111) << 12
                        | (read() & 0b0011_1111) << 6
                        | read() & 0b0011_1111);
                i += 3;
                break;
            default:
                chars[charCount++] = (char) b;
                i++;
        }
    }
    return new String(chars, 0, charCount);
}

字符串支持中文。

Color色彩

Spine的Color数据类型在二进制文件中表现为一个4字节的int类型，在内存中表现为一个长度为4的float数组，从0-3依次为Red、Green、Blue、Alpha。

public static float[] intToColor(int color) {
    return new float[] {
            ((color & 0xff000000) >>> 24) / 255f,
            ((color & 0x00ff0000) >>> 16) / 255f,
            ((color & 0x0000ff00) >>> 8) / 255f,
            ((color & 0x000000ff)) / 255f,};
}

public static int colorToInt(float[] rgba) {
    return (int) (rgba[0] * 255f) << 24
            | (int) (rgba[1] * 255f) << 16
            | (int) (rgba[2] * 255f) << 8
            | (int) (rgba[3] * 255f);
}

在存储为int数值时，RGBA每个通道占8bit，从高到低乘以255F后依次拼接到int类型上，相应的从int类型读取通道时也需要除以255F。

复杂数据对象

Spine的复杂数据对象由上述的基础数据类型组合而来，包括以下类别：

文件头head
骨骼bone
槽位slot
逆运动学约束ik constraint
- Inverse Kinematics Constraint是逆运动学约束。

  逆运动学约束用于确定机器人模型的关节配置，以实现所需的最终效果位置。基于关节之间的转换，在rigidBodyTree机器人模型中指定了机器人运动学约束。还可以指定外部约束，例如摄像机臂的瞄准约束或特定刚体链接上的笛卡尔边界框。使用机械手约束对象和generalizedInverseKinematics对象。inverseKinematics
  inverseKinematics系统对象创建一个逆运动学（IK）求解器，对于指定的刚体树模型为期望的末端执行器姿势计算各个关节角度。
变换约束transform constraint
路径约束path constraint
皮肤skin
事件event
动画animation
时间线timeline
关键帧key frame
曲线curve
