以太网外设简介

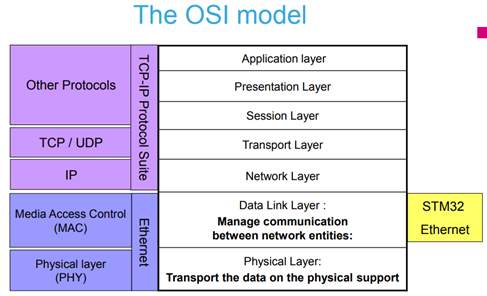

Stm32以太网外设处于网络模型中的数据链路层，与外部的PHY芯片一起完成物理层和数据链路层的功能。

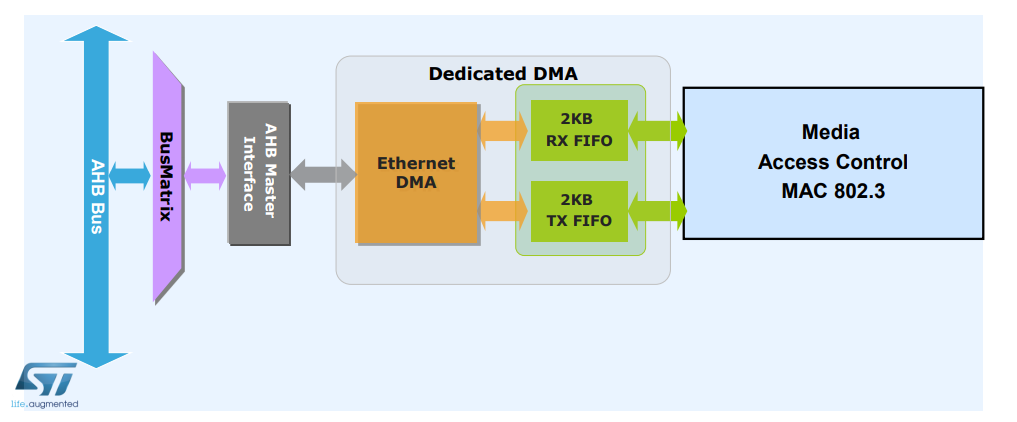

外设框图如下，可分为DMA、MAC和PHY Interface三部分：









PHY Interface

1.支持MII和RMII两种接口

2.RMII是使用的pin脚更少，具有多端口应用和低成本设计

3.可以使用MII回环调试

4.MDC/MDIO用于PHY调试

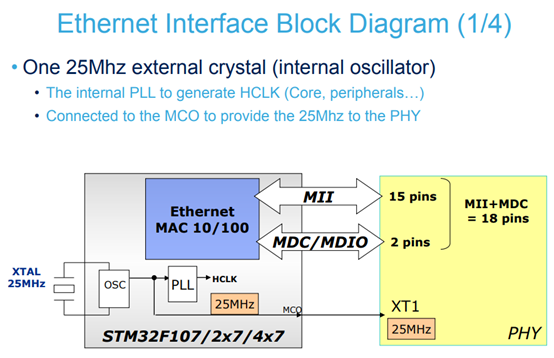

MII需要18个脚，RMII需要10个脚

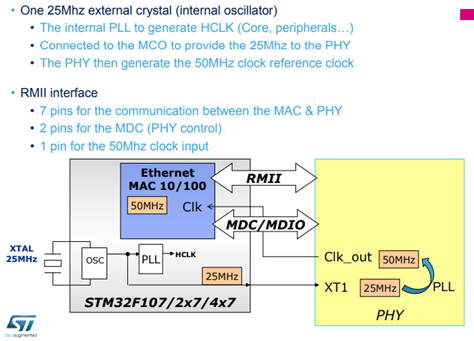

在MII模式下，由25MHz晶振输出到MCO端口为PHY芯片提供时钟

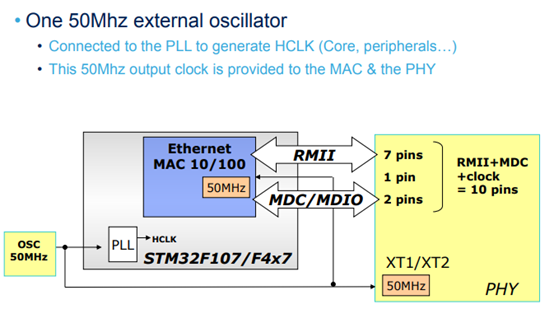

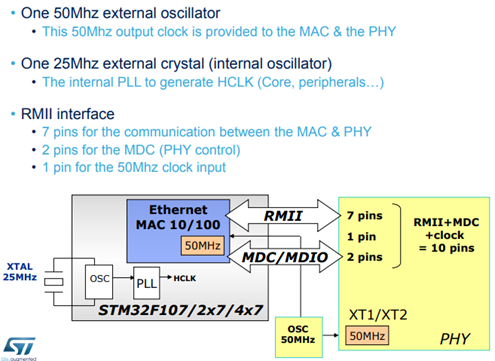

在RMII模式下，时钟由外部晶振提供













MAC层

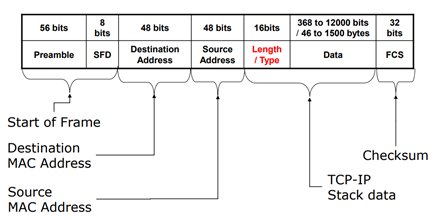

报文结构

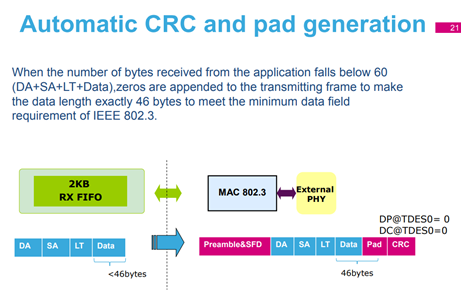

当数据小于46字节时自动补零





MAC具有发送计算校验以及接收过滤功能。

时间戳功能，完成时间同步（IEEE1588）

功耗管理



DMA部分

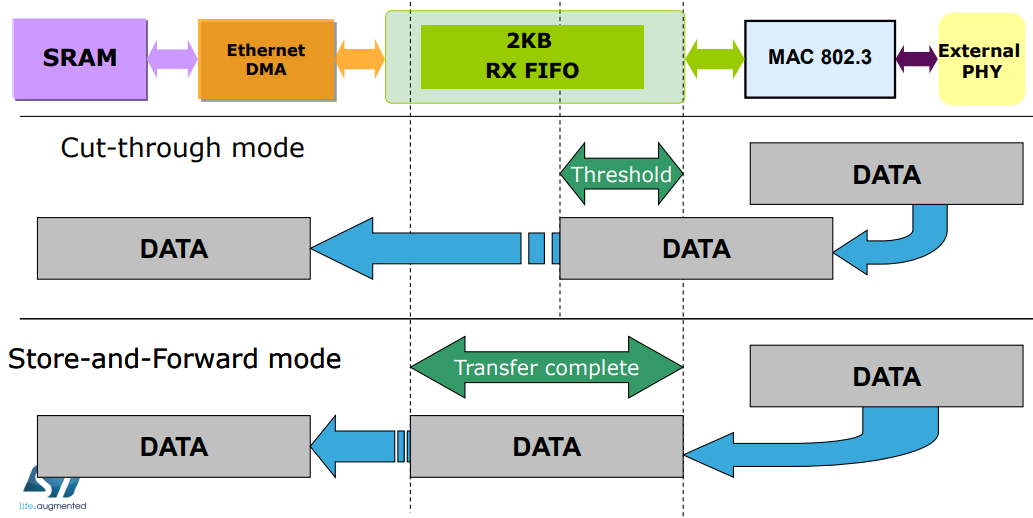

收发各有2K的buffer
