课堂笔记计算机组成原理，操作系统，计算机网络

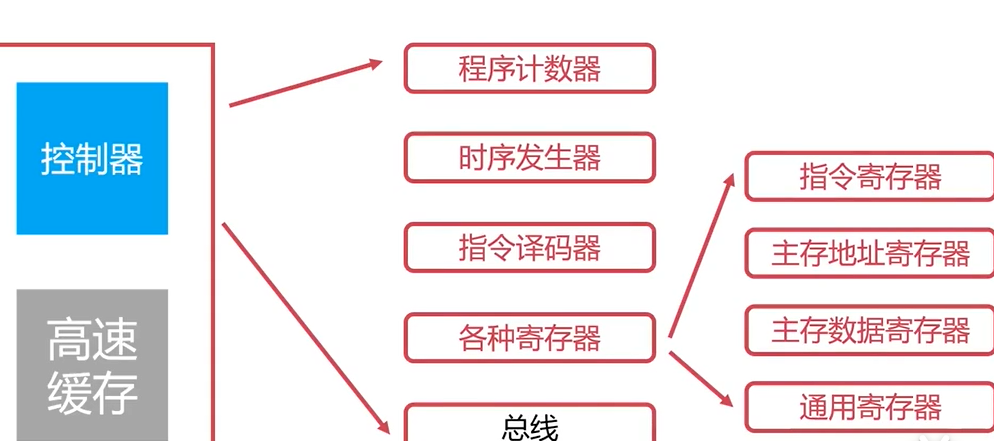

cpu控制器：协调和控制计算机运行的



 程序控制器：

存储下一跳指令的地址

循环从程序计数器钟拿出指令

当指令被拿出时，指向下一条指令

时序发生器：

用于发送时序脉冲

cpu根据不同的时序脉冲有节奏的进行工作

指令译码器：

主要部件之一

翻译操作码对应的操作以及控制传输地址码对应的数据

指令寄存器：

从主存或高速缓存取计算机指令

主存地址寄存器：

保存当前cpu正要访问的内存单元的地址

主存数据寄存器：

保存当前cpu正要读或写的主存数据

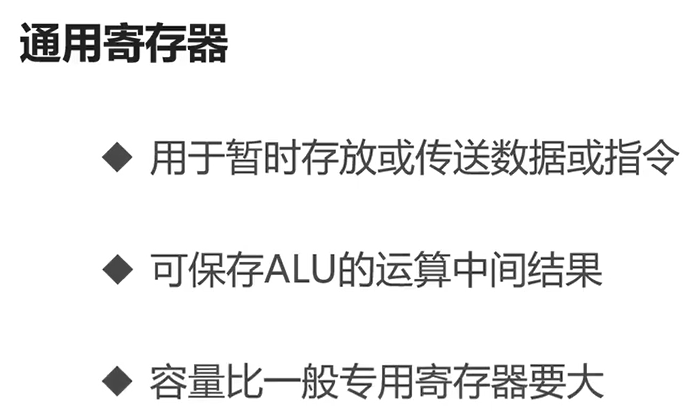

通用寄存器：

用于暂时存放或者传送数据或指令

用于保存ALU的运算中间结果

容量比前面的寄存器大

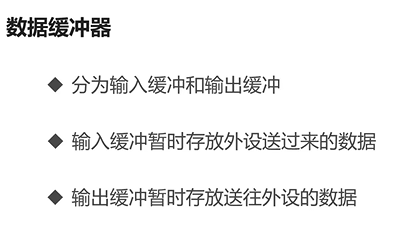

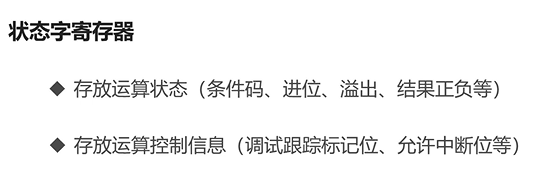

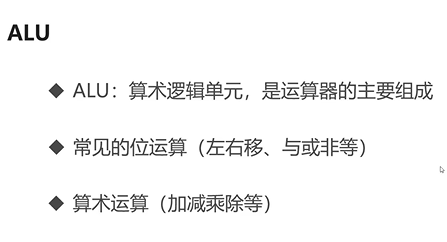

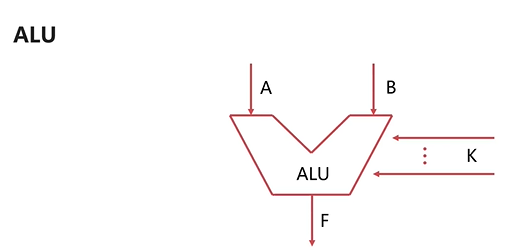

cpu的运算器

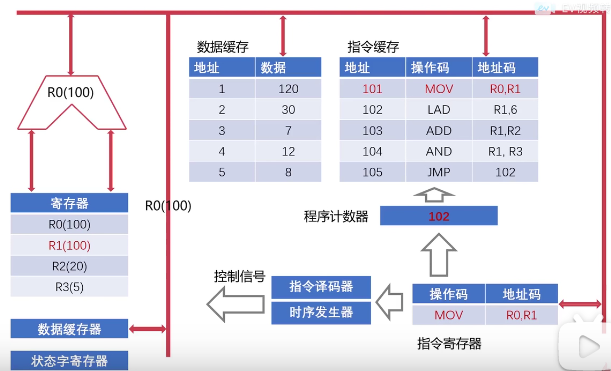

指令执行过程







 取指令 分析指令由控制器完成

执行指令由运算器完成

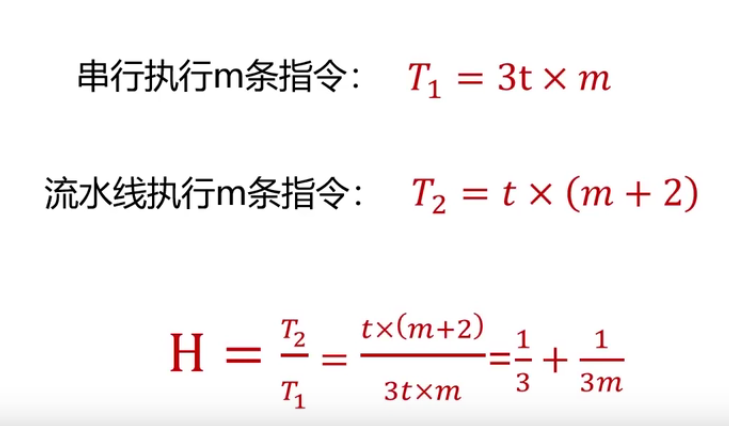

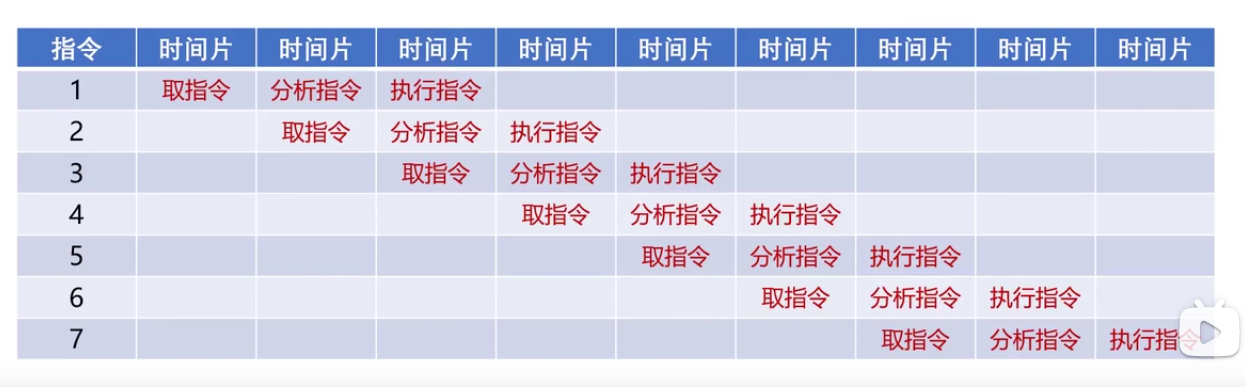

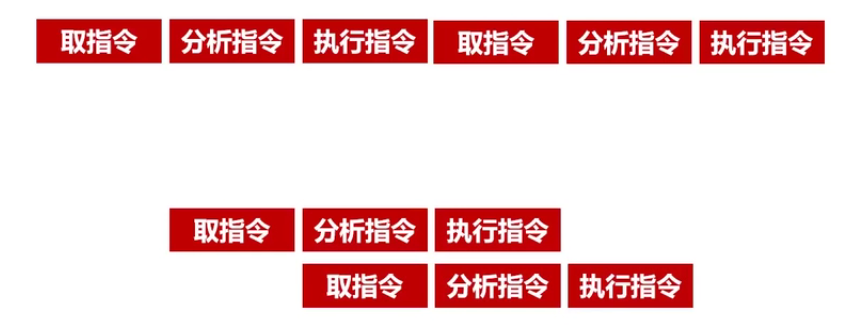

cpu的流水线设计
