CAMediaTiming--beginTime、timeOffset

背景介绍：beginTime、timeOffset属性来自CAMediaTiming，一个处理时间的协议，被CALayer和CAAnimation实现。

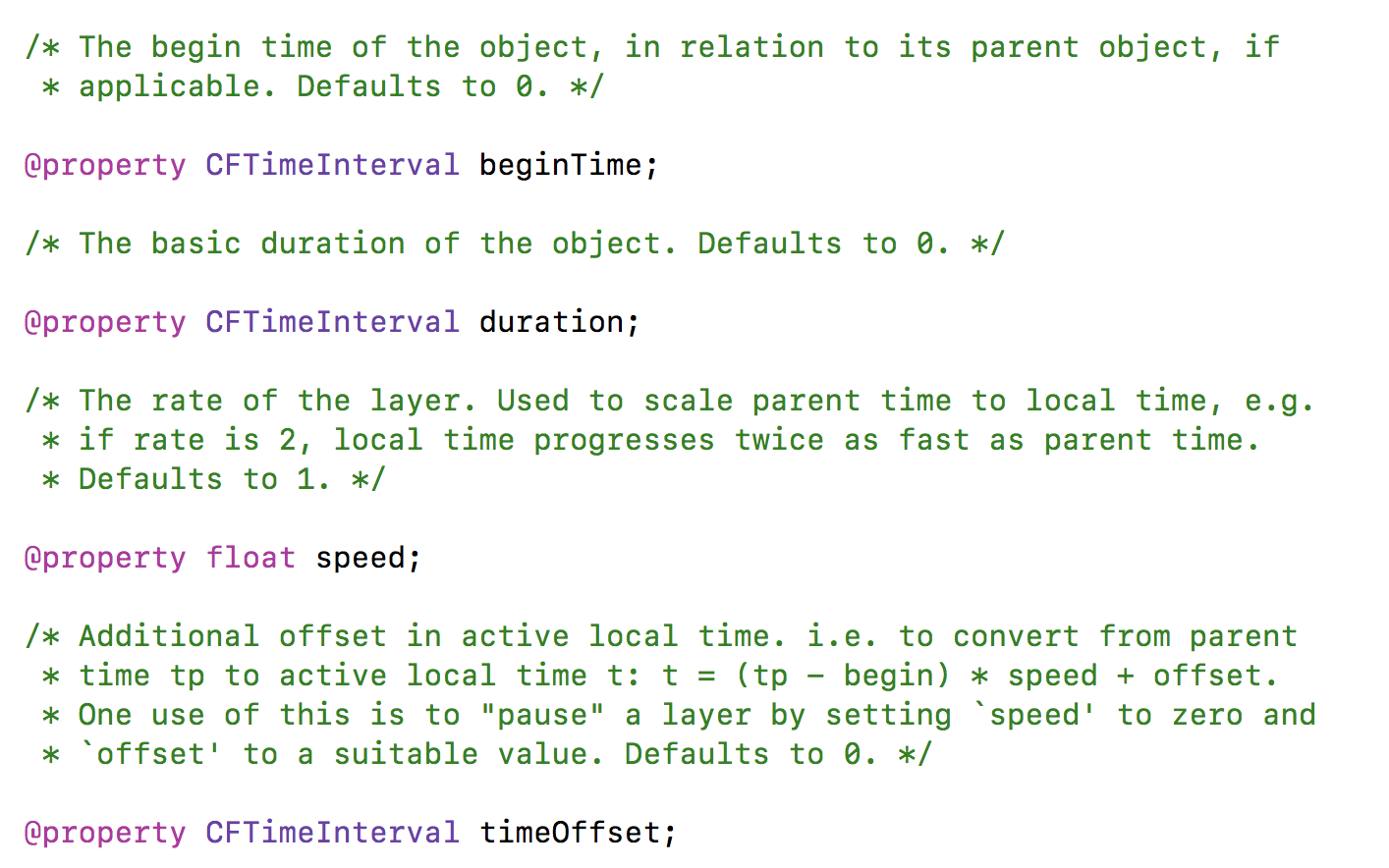

它们的官方注释：

通过注释我们知道：

1.beginTime是相对于父对象的时间，当最后的父对象时会被设置为CACurrentMediaTime()值。（猜测）

2. t = (tp - begin) * speed + offset, 解释一下：（重点）

t：本对象时间（可能是CALayer和CAAnimation）

tp：父对象时间（可能是superLayer和CAAnimationGroup）

begin：即beginTime，开始时间

speed：时间流速

offset：一个初始偏移

begin、speed、offset是参数，tp才是变量，它会随着时间的流速，而递增

设置点通用前提，转换这个公式就可以得到：

t = CACurrentMediaTime() - begin + offset (当tp=CACurrentMediaTime(), speed=1)

这个转换代表着，对象在此刻的本地时间。

然而，光看注释无法解答我的问题：

1.它们怎么用？

2.CALayer和CAAnimation怎么混合使用这些属性？

3.本地时间和父对象时间的关系是什么？

4.怎样让动画组合在时间上衔接恰当？

注释无法解决，就百度、谷歌，如果还是找不到答案呢？

所以我通过测试的方法来深刻学习，也因此本文大多时间只是呈现出各种测试现象，需要读者自己通过这些现象去思考。demo地址：

https://github.com/jiliuliu/iOS-OC-Project

在进入正文之前，还需讲下两个知识点：

1.CACurrentMediaTime（）

/* Returns the current CoreAnimation absolute time. This is the result of
 * calling mach_absolute_time () and converting the units to seconds. */

CA_EXTERN CFTimeInterval CACurrentMediaTime (void)

调用它可以获取一个时间，图层的时间线都是以它为基准。CACurrentMediaTime()将mach_absolute_time()返回的结果转化为秒得到。mach_absolute_time()返回cpu里内建时钟运转的周期数（ticks），这个tick数，在每次手机重启之后，会重新开始计数，而且iPhone锁屏进入休眠之后tick也会暂停计数。

- (CFTimeInterval)convertTime:(CFTimeInterval)t fromLayer:(nullable CALayer *)l;
- (CFTimeInterval)convertTime:(CFTimeInterval)t toLayer:(nullable CALayer *)l;

本图层时间和父图层时间的转换。

下面是正文：

CALayer和CAAnimation都有自己的时间线（time line），记录着每时每刻它们的状态（如颜色、形状、位置等），那什么是时间线呢？先理解下下面代码。

看如下代码：

- (void)test2 {
    CALayer *layer1 = [CALayer new];
    CALayer *layer2 = [CALayer new];
    [layer1 addSublayer:layer2];
    [self.view.layer addSublayer:layer1];

    layer2.beginTime = 3;
    layer2.speed = 2;
    layer2.timeOffset = 5;

    //获取图层在此刻的本地时间
    CFTimeInterval absoluteTime = CACurrentMediaTime();
    CFTimeInterval t = [layer1 convertTime:absoluteTime fromLayer:nil];
    CFTimeInterval tp = [layer2 convertTime:absoluteTime toLayer:nil];

    //验证公式t = (tp - begin) * speed + offset
    CFTimeInterval t0 = (tp - layer2.beginTime) * layer2.speed + layer2.timeOffset;

    NSLog(@"t:                              %.2lf", t);
    NSLog(@"(tp - begin) * speed + offset:  %.2lf", t0);
}

打印：

 t:                             375488.09
(tp - begin) * speed + offset:  375488.07

结果差不多相等，学会计算图层当前时刻的本地时间至关重要。

- (void)test1 {
    CALayer *layer1 = [CALayer new];
    CALayer *layer2 = [CALayer new];
    CALayer *layer3 = [CALayer new];
    [layer1 addSublayer:layer2];
    [layer2 addSublayer:layer3];
    [self.view.layer addSublayer:layer1];

    layer2.beginTime = 1;
    layer3.beginTime = 2;

    CFTimeInterval absoluteTime = CACurrentMediaTime();
    CFTimeInterval localTime1 = [layer1 convertTime:absoluteTime fromLayer:nil];
    CFTimeInterval localTime2 = [layer2 convertTime:absoluteTime fromLayer:nil];
    CFTimeInterval localTime3 = [layer3 convertTime:absoluteTime fromLayer:nil];

    NSLog(@"\nabsoluteTime:%2.lf, \nlocalTime1:%2.lf, \nlocalTime2:%2.lf, \nlocalTime3:%2.lf", absoluteTime, localTime1, localTime2, localTime3);

    CFTimeInterval localTime3f1 = [layer3 convertTime:absoluteTime fromLayer:layer1];
    CFTimeInterval localTime3f2 = [layer3 convertTime:absoluteTime fromLayer:layer2];

    CFTimeInterval localTime3t1 = [layer3 convertTime:absoluteTime toLayer:layer1];
    CFTimeInterval localTime3t2 = [layer3 convertTime:absoluteTime toLayer:layer2];

    CFTimeInterval localTime1f3 = [layer1 convertTime:absoluteTime fromLayer:layer3];
    CFTimeInterval localTime1t3 = [layer1 convertTime:absoluteTime toLayer:layer3];

    NSLog(@"图层间时间转换\nlocalTime3f1:%2.lf, \nlocalTime3f2:%2.lf, \nlocalTime3t1:%2.lf, \nlocalTime3t2:%2.lf, \nlocalTime1f3:%2.lf, \nlocalTime1t3:%2.lf", localTime3f1, localTime3f2, localTime3t1, localTime3t2, localTime1f3, localTime1t3);

    layer2.beginTime = 0;
    layer3.beginTime = 0;
    layer2.timeOffset = 1;
    layer3.timeOffset = 2;

    CFTimeInterval localTimeOffset1 = [layer1 convertTime:absoluteTime fromLayer:nil];
    CFTimeInterval localTimeOffset2 = [layer2 convertTime:absoluteTime fromLayer:nil];
    CFTimeInterval localTimeOffset3 = [layer3 convertTime:absoluteTime fromLayer:nil];

    NSLog(@"\nlocalTimeOffset1:%2.lf, \nlocalTimeOffset2:%2.lf, \nlocalTimeOffset3:%2.lf", localTimeOffset1, localTimeOffset2, localTimeOffset3);
}

打印：

absoluteTime:381518,
localTime1:381518,
localTime2:381517,
localTime3:381515
图层间时间转换
localTime3f1:381515,
localTime3f2:381516,
localTime3t1:381521,
localTime3t2:381520,
localTime1f3:381521,
localTime1t3:381515

localTimeOffset1:381518,
localTimeOffset2:381519,
localTimeOffset3:381521

通过打印信息，我们分析出：

a.子图层的时间线是建立在父图层的基础上。

b.若图层和其父图层的beginTime=0，timeOffset=1，speed=1，那么代表图层的本地时间和CACurrentMediaTime()当前时间同步。

c.通过设置beginTime、timeOffset、speed，图层可以控制自己时间线的起点、时间偏移、时间流速。让同一时刻，各个图层可以在属于自己的不同时空（即有自己的本地时间）。

d.beginTime和本地时间成反比，timeOffset成正比。

理论学完，我们看下实例，绘制图层的时间线。这里我要假设你对UIBezierPath动画已经很好掌握，不需要我说明这个动画的实现过程（毕竟UIBezierPath动画不是本文内容内）。

动画是这个样子滴：（最好自己下载demo来看效果，不然看我的文字描述，你不一定清楚）

图层上添加动画：指设置图层在某一时段上的状态变化。

代码1：

    CFTimeInterval addAnimationTime = CACurrentMediaTime();

    CAKeyframeAnimation *animation = [CAKeyframeAnimation animationWithKeyPath:@"position"];
    animation.path = self.shapeLayer.path;
    animation.duration = 3;
    animation.delegate = self;
    animation.rotationMode = kCAAnimationRotateAuto;
    [self.airplaneLayer addAnimation:animation forKey:@"airplaneLayer"];
    NSLog(@"addAnimation");

效果：飞机立即沿着绿色的线3秒内匀速飞行，然后瞬间回到原点。

解释效果：

定义了飞机图层在（addAnimationTime，addAnimationTime+3）时间范围内从曲线起点到终点的匀速运动。

代码2

    CFTimeInterval addAnimationTime = CACurrentMediaTime();

    CAKeyframeAnimation *animation = [CAKeyframeAnimation animationWithKeyPath:@"position"];
    animation.beginTime = CACurrentMediaTime() + 2; //修改的代码
    animation.path = self.shapeLayer.path;
    animation.duration = 3;
    animation.delegate = self;
    animation.rotationMode = kCAAnimationRotateAuto;
    [self.airplaneLayer addAnimation:animation forKey:@"airplaneLayer"];

效果：等待两秒后，飞机开始飞行。

解释效果：

定义了飞机图层在（addAnimationTime+2，addAnimationTime+5）时间范围内从曲线起点到终点的匀速运动。

而添加动画时图层的时间是addAnimationTime，所以要在动画添加2秒后才开始运动。

代码3

    CFTimeInterval addAnimationTime = CACurrentMediaTime();

    CAKeyframeAnimation *animation = [CAKeyframeAnimation animationWithKeyPath:@"position"];
    animation.beginTime = CACurrentMediaTime() - 2; //修改的代码
    animation.path = self.shapeLayer.path;
    animation.duration = 3;
    animation.delegate = self;
    animation.rotationMode = kCAAnimationRotateAuto;
    [self.airplaneLayer addAnimation:animation forKey:@"airplaneLayer"];

效果：飞机在轨道的三分之二的位置开始飞行，飞行到终点后，瞬间回到原点。

解释效果：

定义了飞机图层在（addAnimationTime-2，addAnimationTime+1）时间范围内从曲线起点到终点的匀速运动。

而添加动画时图层的时间是addAnimationTime，所以我们只能看见（addAnimationTime，addAnimationTime+1）时段的动画。

代码3

    CFTimeInterval addAnimationTime = CACurrentMediaTime();

    CAKeyframeAnimation *animation = [CAKeyframeAnimation animationWithKeyPath:@"position"];
    animation.timeOffset = 2; //修改的代码
    animation.path = self.shapeLayer.path;
    animation.duration = 3;
    animation.delegate = self;
    animation.rotationMode = kCAAnimationRotateAuto;
    [self.airplaneLayer addAnimation:animation forKey:@"airplaneLayer"];

效果：飞机在轨道的三分之二的位置开始飞行，飞行到终点后，又瞬间回到起点继续飞行，到轨道的三分之二的位置时，瞬间回到原点。

解释效果：

无论从未来，还是回到过去貌似都解释不通这个现象。动画的timeOffset属性真的很难解释，但使用却非常简单，这里就只能说会用就行了。

下面添加飞机动画的重启和暂停功能，以上面的飞机动画为例。

代码：

- (void)startAndStopAnimation {
    if (_airplaneLayer.speed) {
        CFTimeInterval pausedTime = [_airplaneLayer convertTime:CACurrentMediaTime() fromLayer:nil];
        //动画暂停
        _airplaneLayer.speed = 0.0;
        //如果_airplaneLayer.timeOffset=0，飞机会瞬间回到原点，这样设置后，飞机保留在暂停位置
        _airplaneLayer.timeOffset = pausedTime;
        NSLog(@"pausedTime:%.2lf", _airplaneLayer.timeOffset);
    } else {
        CFTimeInterval pausedTime = _airplaneLayer.timeOffset;
        _airplaneLayer.beginTime = 0.0;
        //动画重启
        _airplaneLayer.speed = 1.0;
        _airplaneLayer.timeOffset = 0.0;

        CFTimeInterval localTime = [_airplaneLayer convertTime:CACurrentMediaTime() fromLayer:nil];
        //localTime - pausedTime代表的是暂停到重启的时间间隔
        _airplaneLayer.beginTime = localTime - pausedTime;
        NSLog(@"timeSincePause:%.2lf", _airplaneLayer.beginTime);
    }
}

startAndStopAnimation方法可能不好理解，可以做如下修改，自己测试效果：

- (void)startAndStopAnimation {
    _airplaneLayer.speed = !_airplaneLayer.speed;
}

好了，就这样了。最后一点总结：

　　一切的秘密貌似都在t = (tp - begin) * speed + offset这个公式中。

不行，我还没死，我还要说一句：

　　为什么两个属性，我却写了这么多，花了这么多时间，难道我真的很笨？高手都是看眼注释就什么都明白了？
