Allegro做中文丝印竟如此简单



所需软件

  • AutoCAD（或者其他CAD软件）
  • AbleSoftwareR2V(链接：https://pan.baidu.com/s/16RYYCFzm_S9OGWeBuV1dKg
    提取码：tt63 )
  • Allegro
  • word

操作步骤

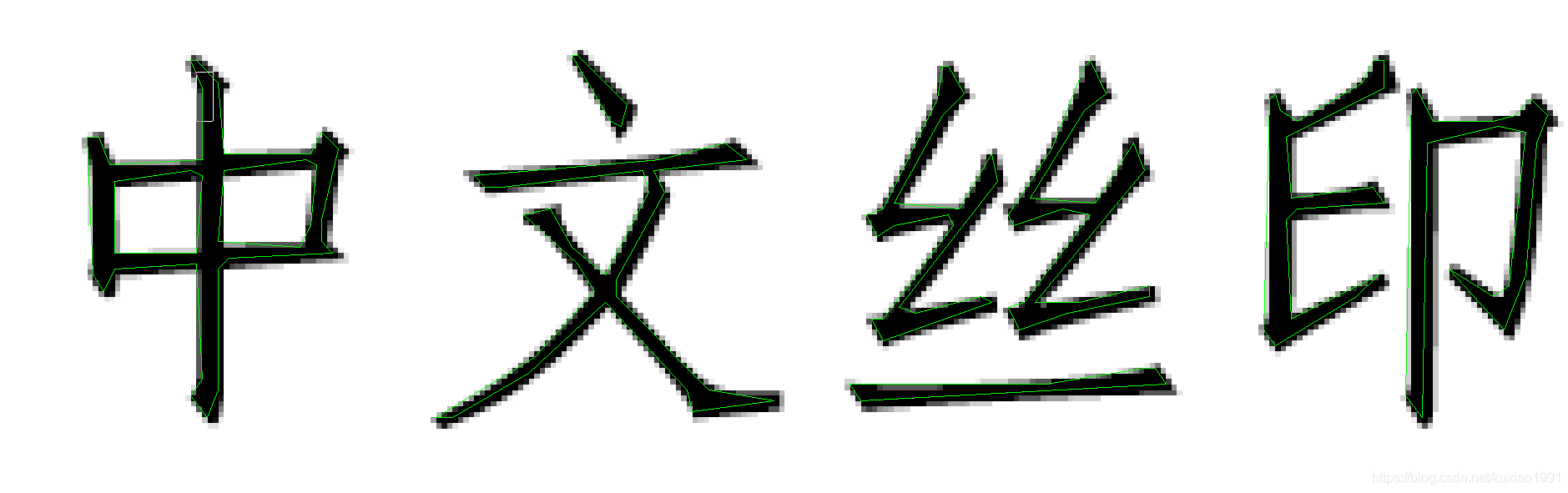

  • 新建一个Word，输入自己想做的中文丝印（字体和其大小请参照下图提供的，这是我研究了之后得出的最好的）
    在这里插入图片描述
  • 截图，另存为bmp图片格式
  • 用AbleSoftwareR2V软件打开保存的图片
    在这里插入图片描述

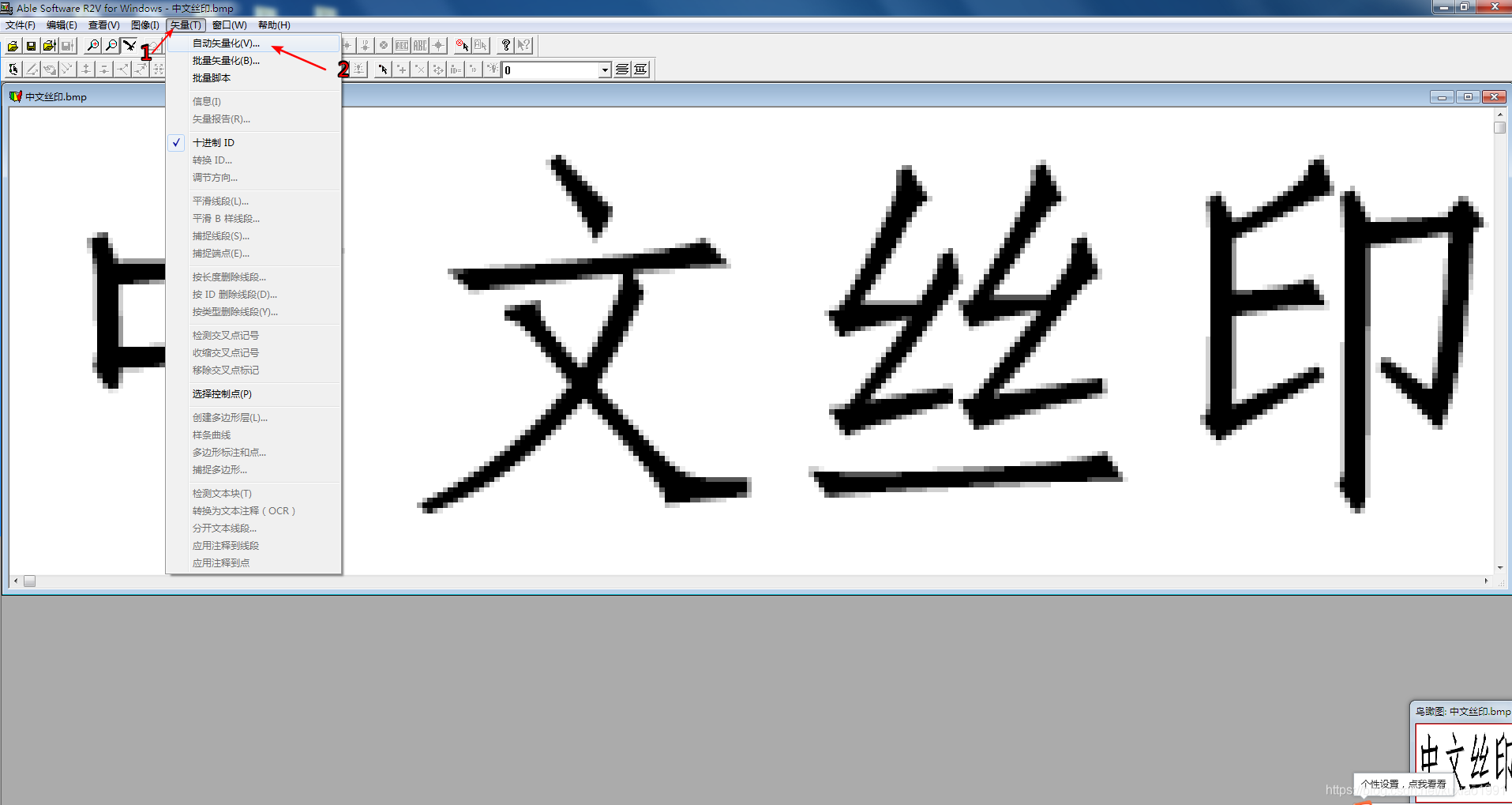

  • 矢量化图片（一定要在文字上先用鼠标拖拽一个选区）
    在这里插入图片描述
    在这里插入图片描述
  • 得出下图所示
    在这里插入图片描述

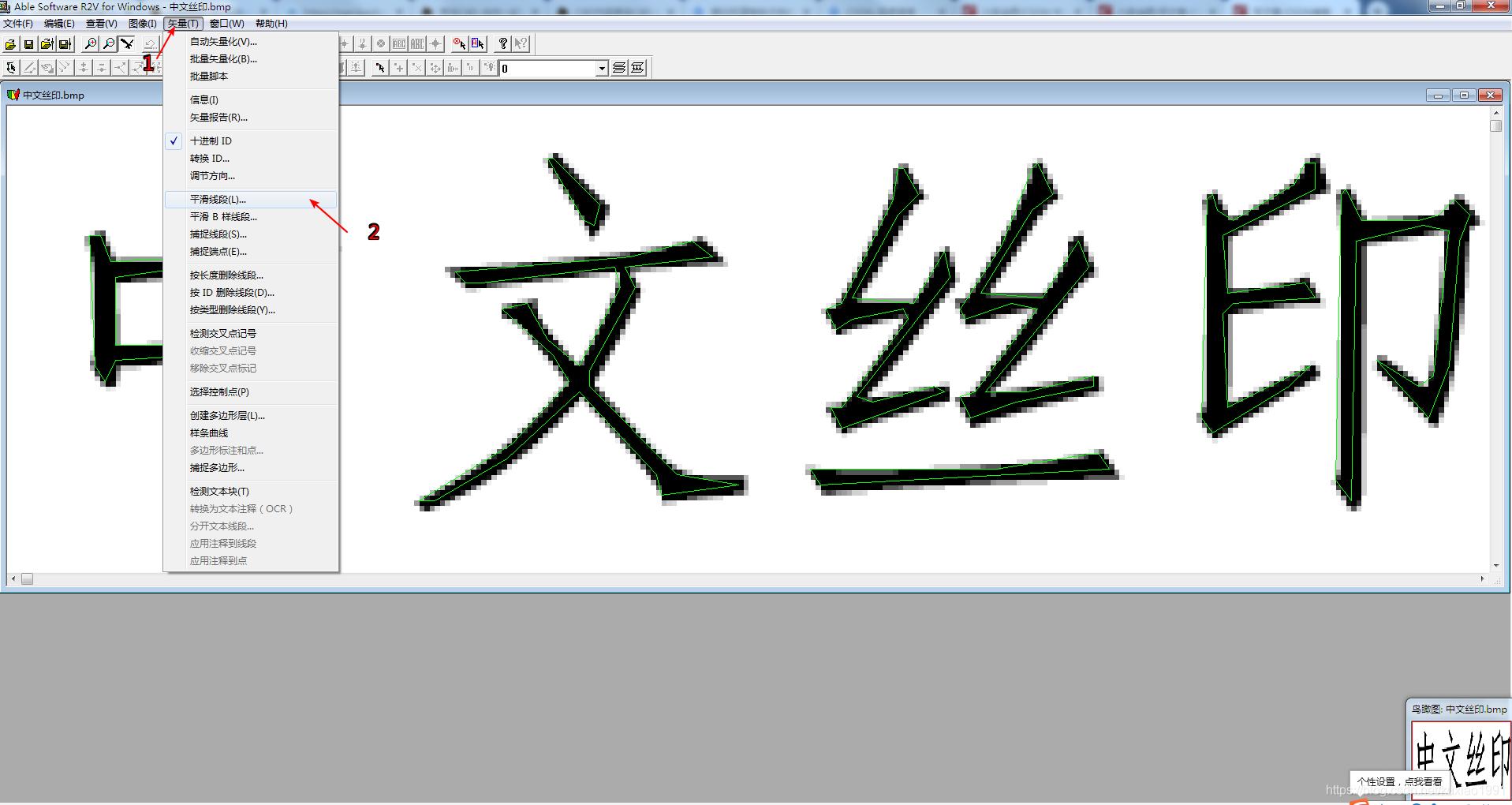

  • 为了保证丝印的完整和平滑，一定要做以下处理
    在这里插入图片描述
    在这里插入图片描述

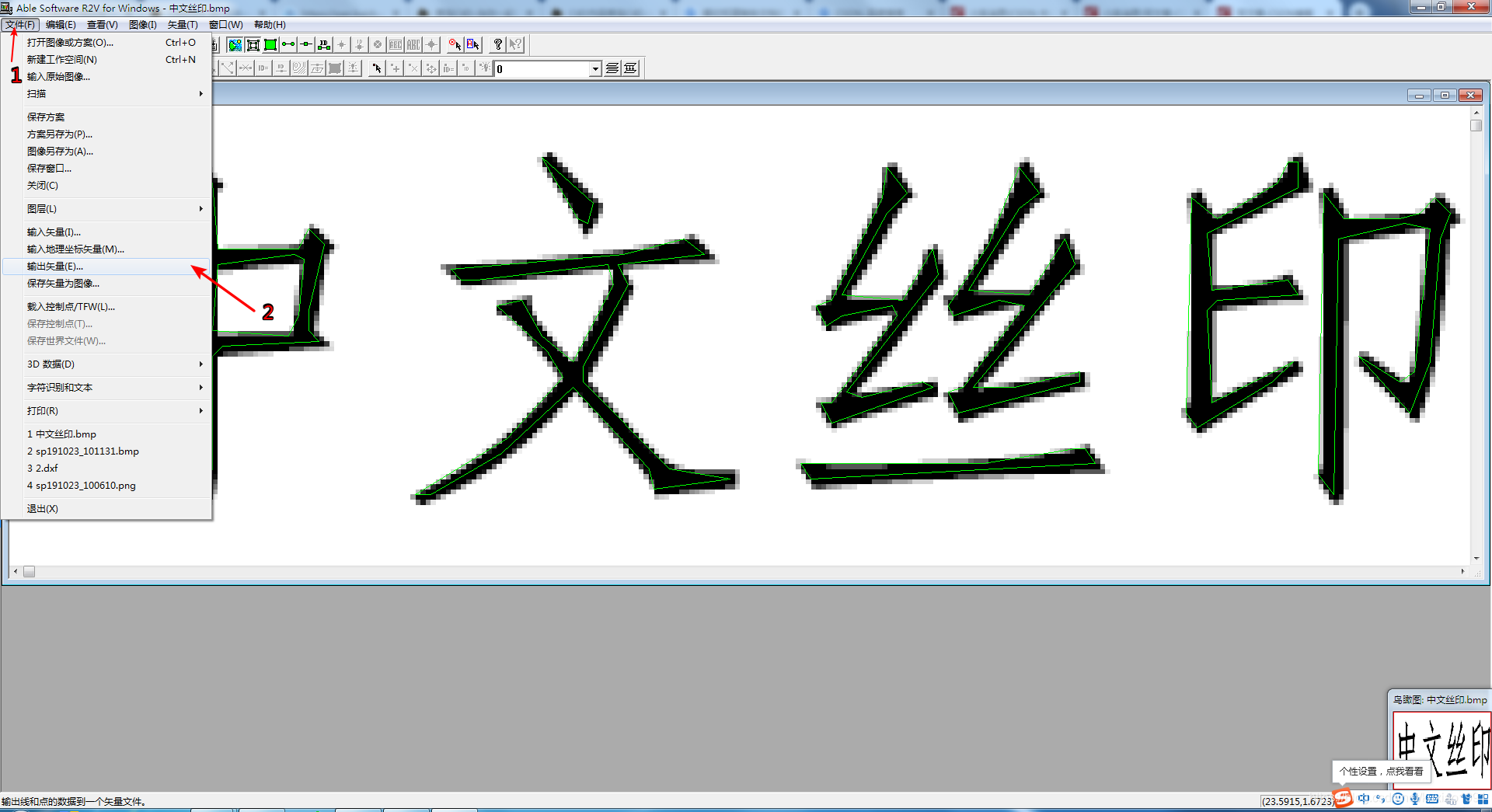

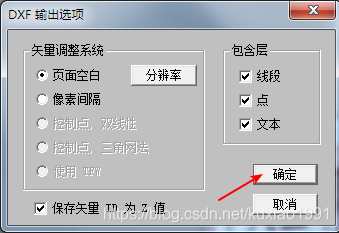

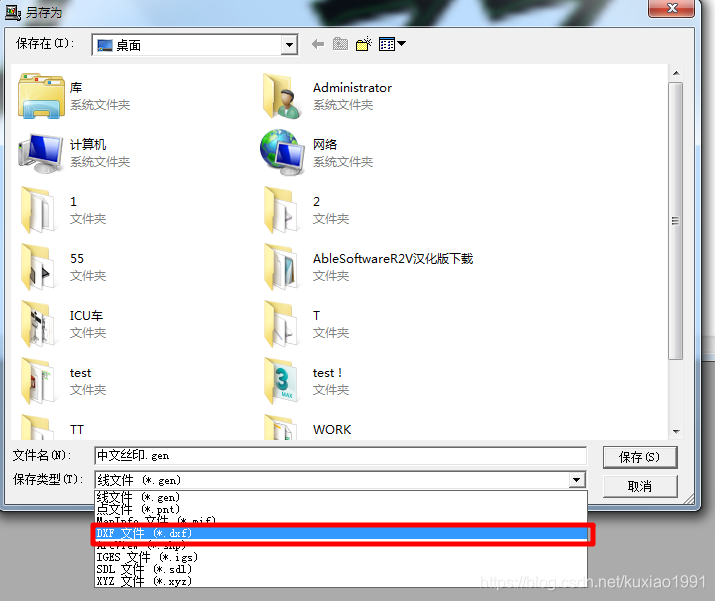

  • 另存为DXF格式文件
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

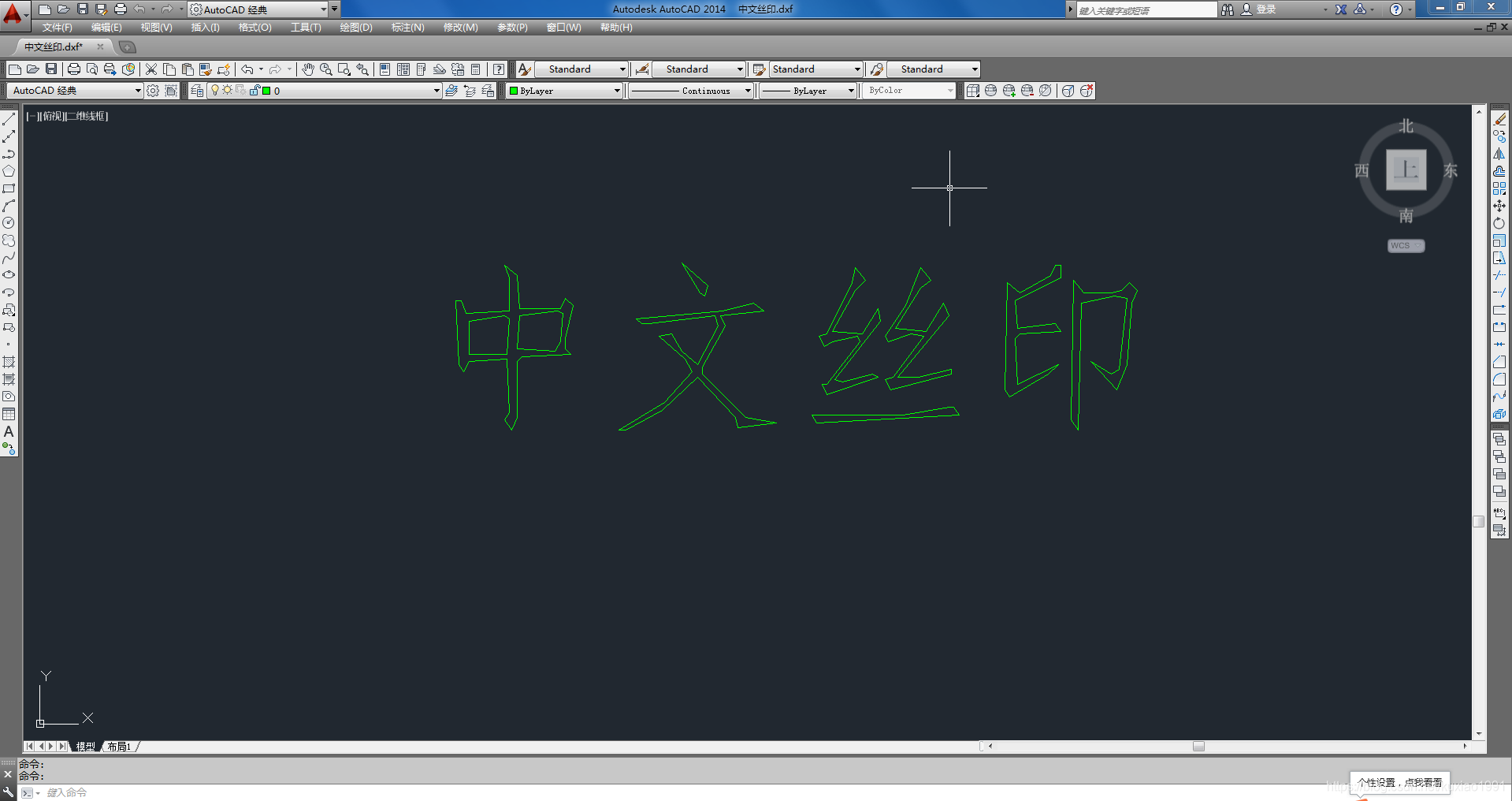

    在AutoCAD软件里面可以对其进行编辑，如果到时候导入allegro大小不合适，可以调整一下再导入
  • 导入到Allegro

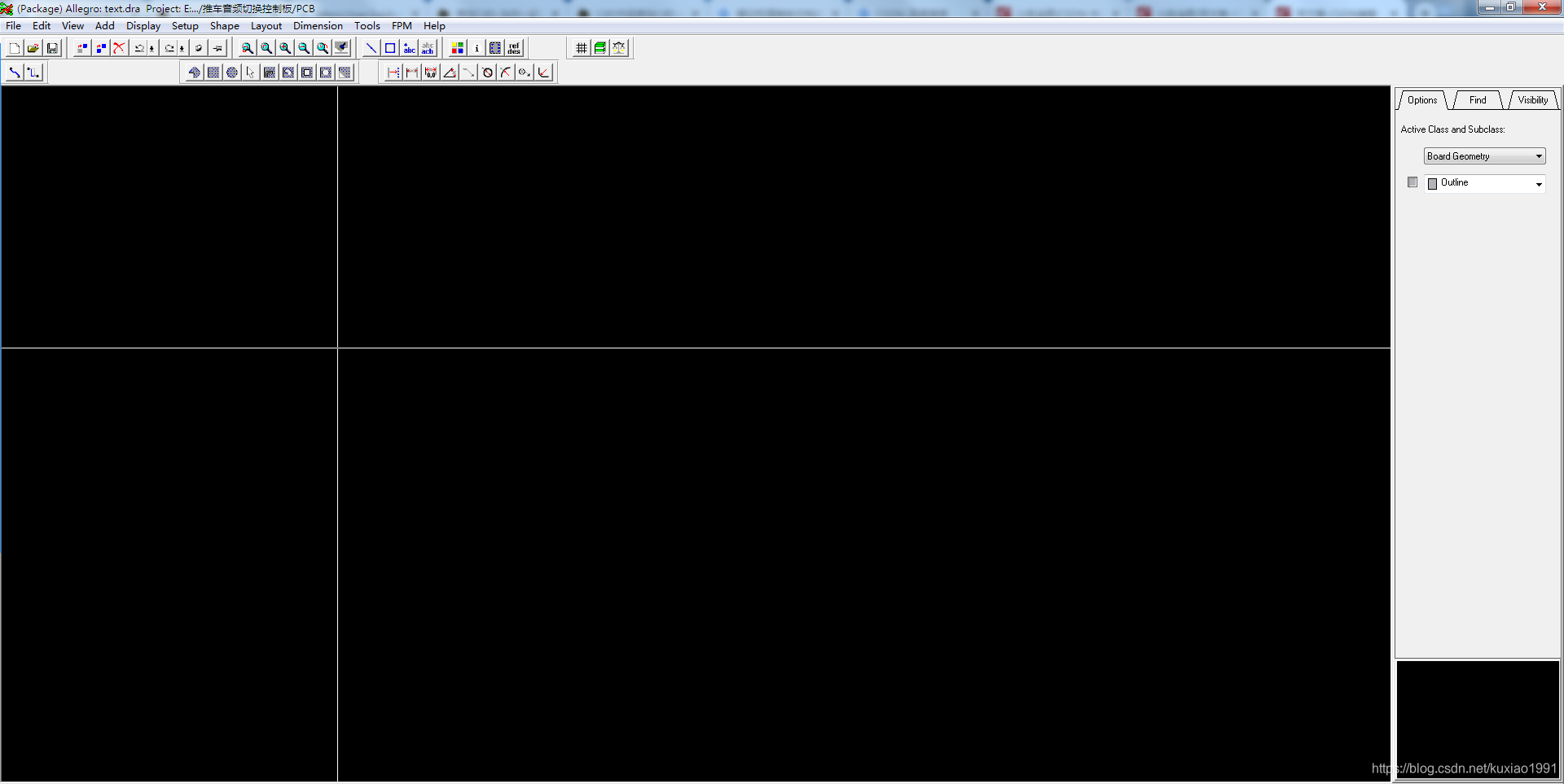

    打开Allegro新建一个package symbol
    在这里插入图片描述

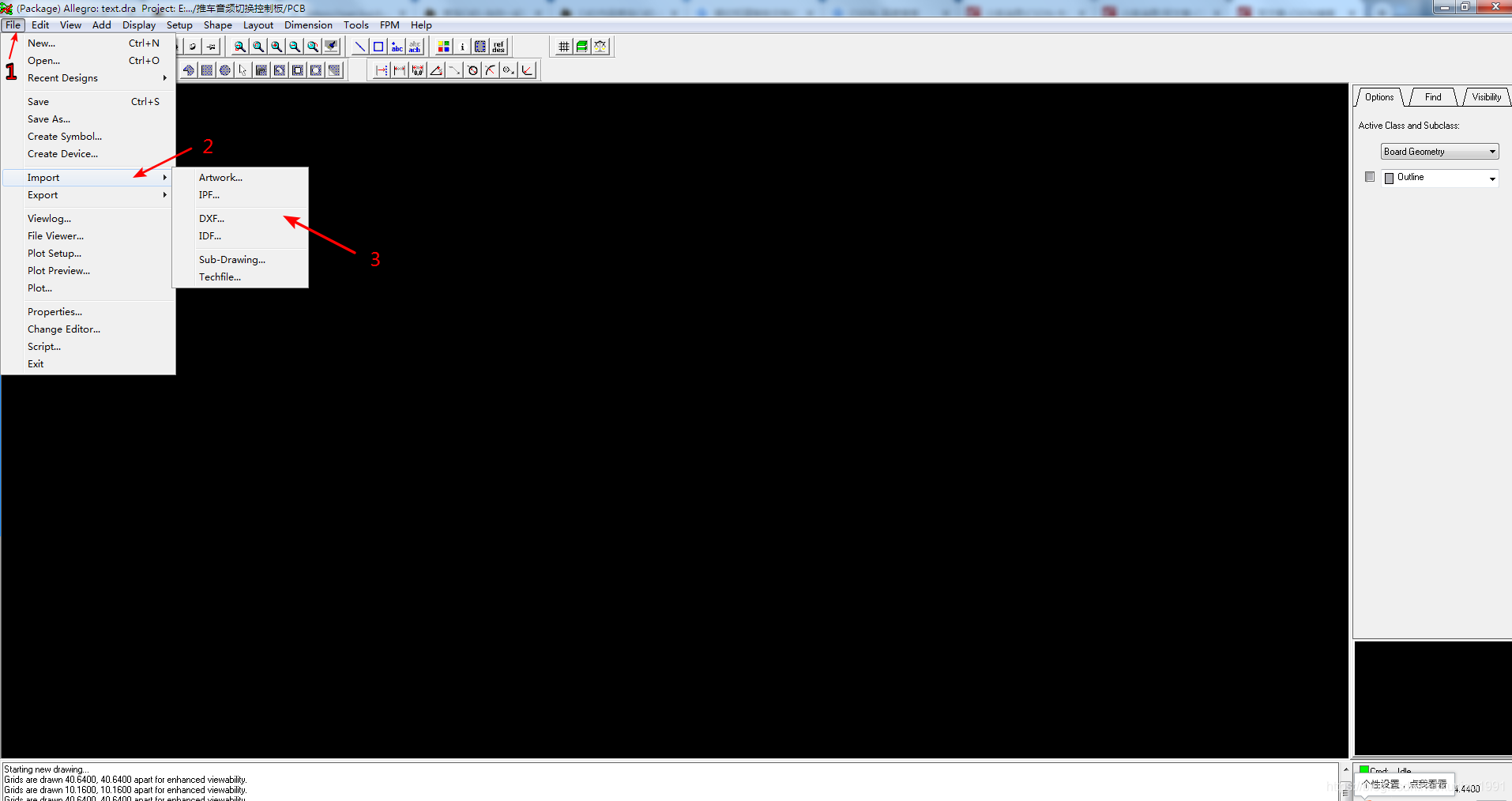

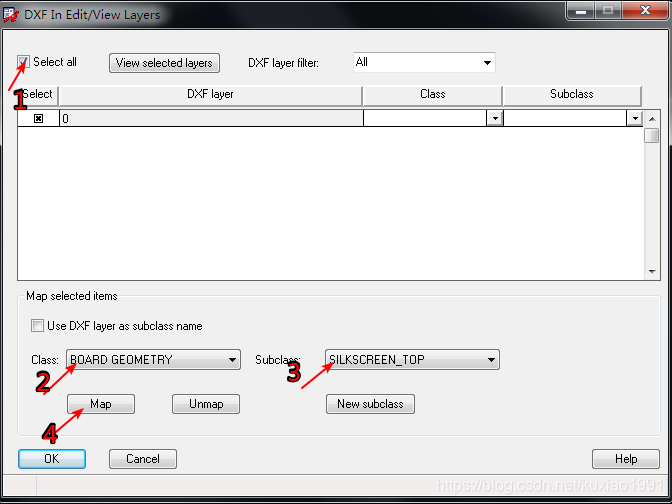

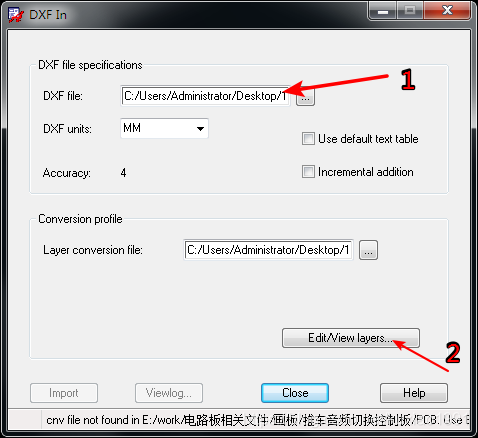

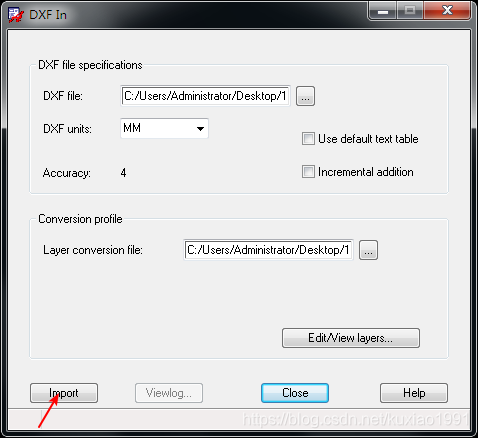

    导入DXF（DXF文件名必须是字母或者数字或者两者组合）
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

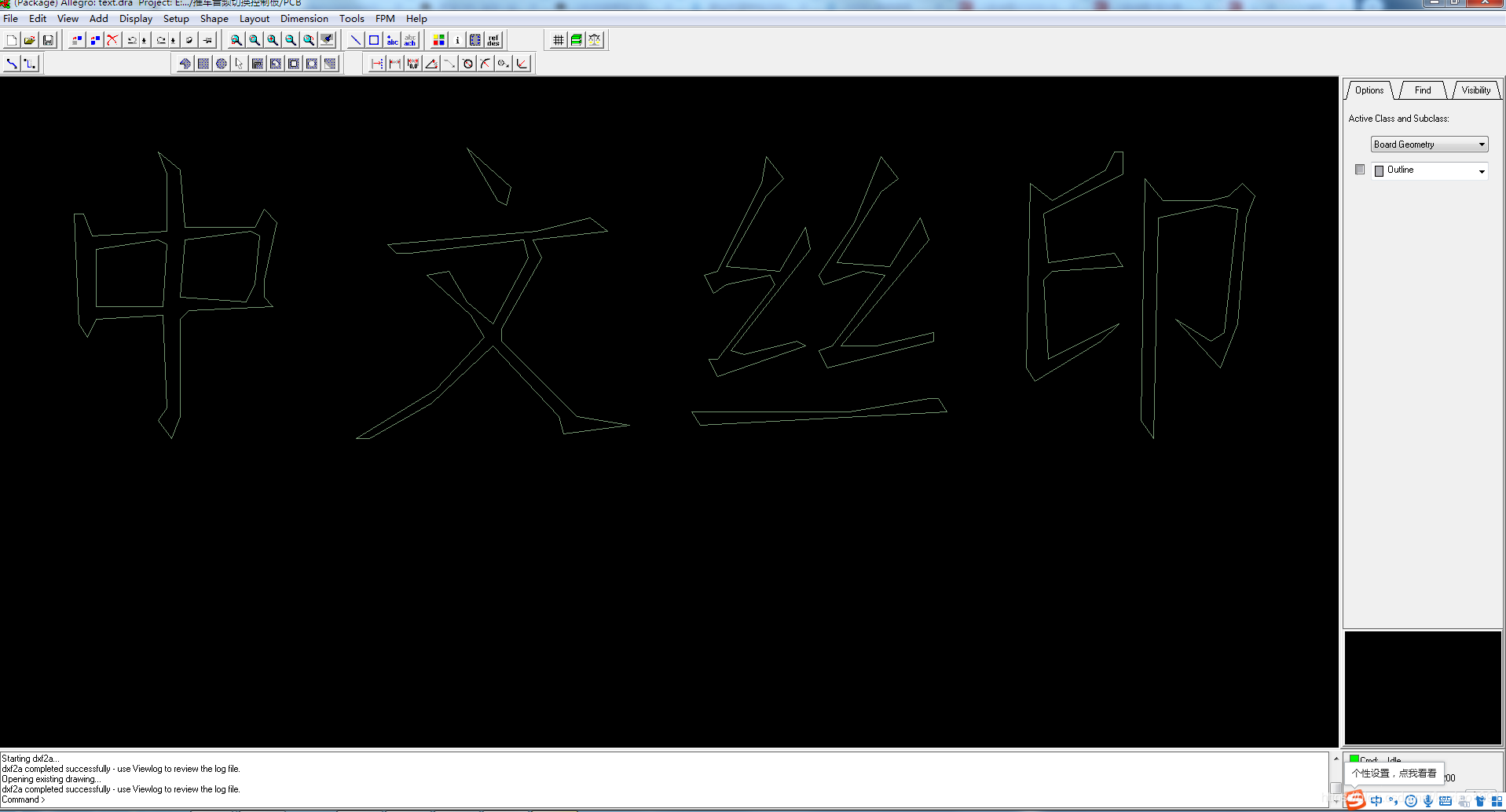

    现在是线条的样式，如果觉得可以就添加refdes，保存之后就可以作为封装使用了

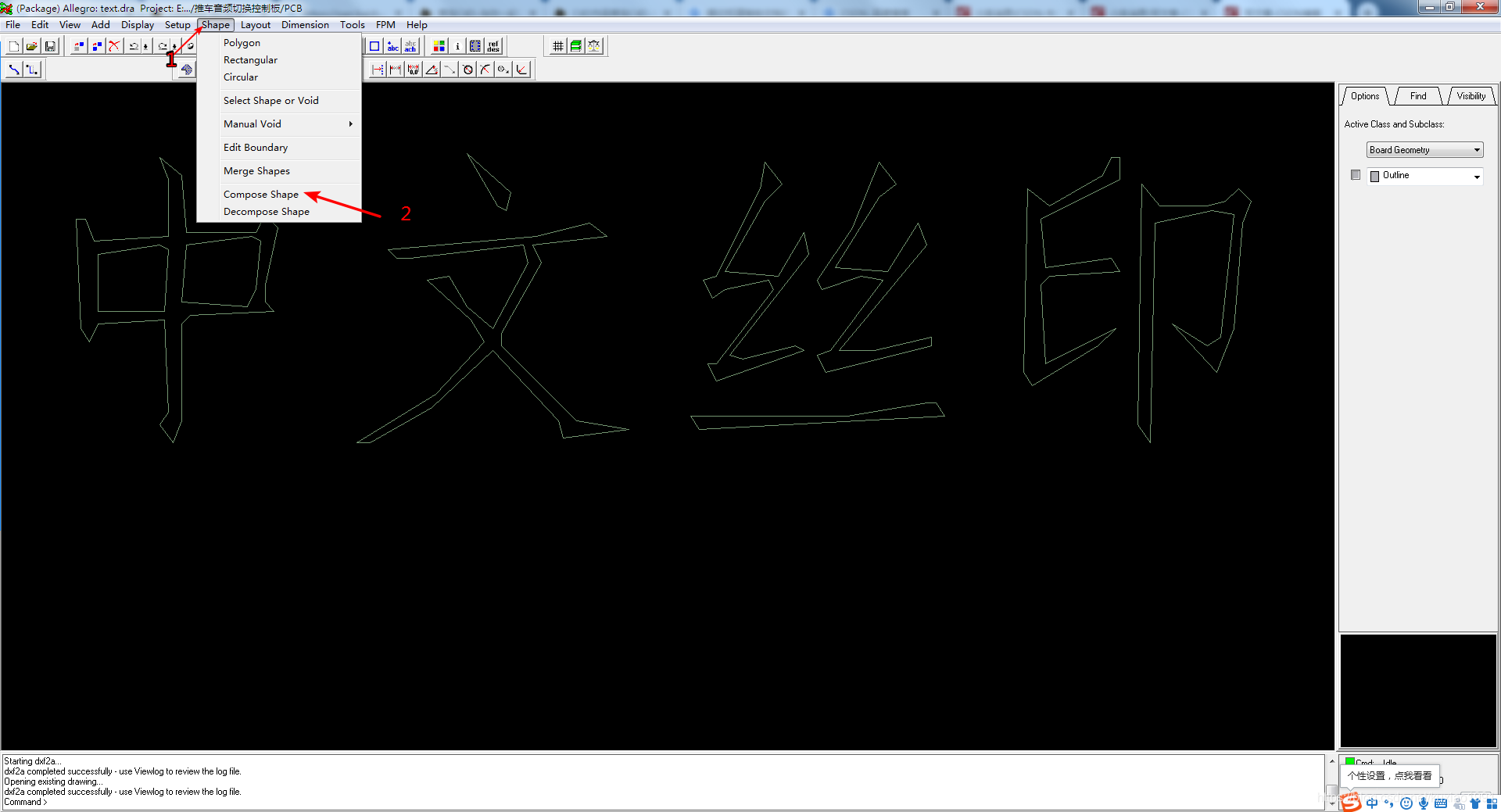

  • 填充
    在这里插入图片描述

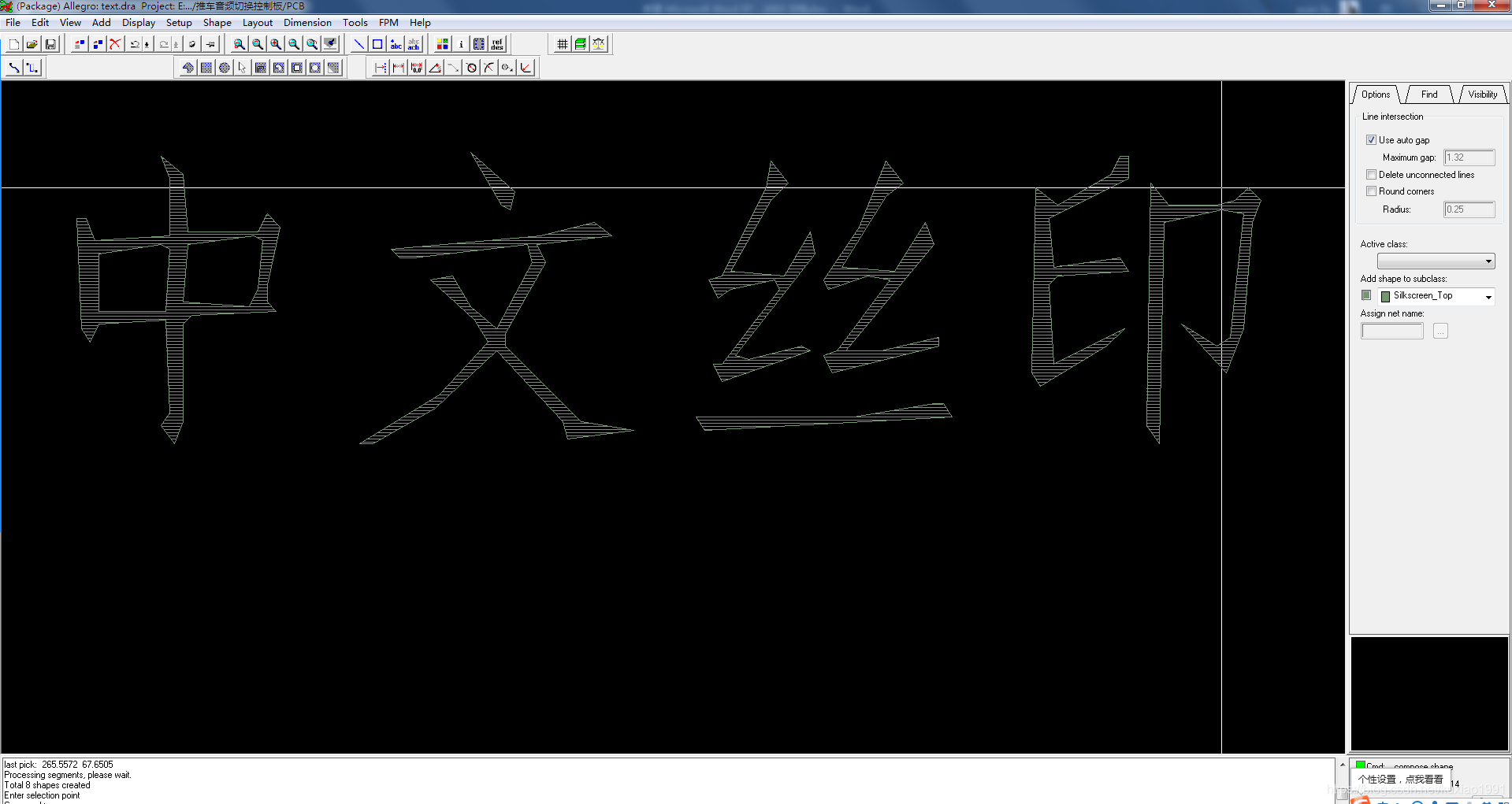

    点选丝印边线进行填充（注意选择的层）
    在这里插入图片描述
    在这里插入图片描述
    添加refdes保存为封装模式，使用时就当做封装调用就行了
