利用mod_proxy实现Apache和Tomcat整合负载均衡

•

在项目实施过程中，我们经常需要将Web应用服务器与外网隔离，或者需要多台Web应用服务器作负载平衡。通过apache与tomcat整合配置，我们可以很容易实现这些需求。负载均衡就是将客户端的请求分流给后端的各个真实服务器，达到负载均衡的目的。还有一种方式是用两台服务器，一台作为主服务器(Master)， 另一台作为热备份(Hot Standby)，请求全部分给主服务器，在主服务器当机时， 立即切换到备份服务器，以提高系统的整体可靠性。如下图所示：



在实际操作中，主要是Apache作为主服务器运行，当监听到有jsp或者servlet的请求时，将请求转发给tomcat服务器，由tomcat服务器进行解析后，发回apache，再由apache发回用户。一般情况下将静态文件部署在Apache web服务器，相关JSP文件部署在tomcat容器。

Apache 2.1版本以上，可以通过mod_proxy和mod_proxy_balance结合，通过简单配置，不用下载mod_jk即可实现负载均衡。

参考：

mod_proxy:http://httpd.apache.org/docs/2.2/mod/mod_proxy.html

mod_proxy_balance:http://httpd.apache.org/docs/2.2/mod/mod_proxy_balancer.html

本文在同一台windows7下运行两个tomcat和一apache进行负载均衡测试。

软件安装：

• 1 下载Tomcat到D:\web_server，并拷贝一副本，形成两个节点，如图；。为了能在同一台PC上运行多个tomcat，必须保证两者的启动端口、关闭端口、和AJP端口均不一样。

• 修改tomcat6_1\conf\server.xml，主要修改三个地方：

<Server port="7005" shutdown="SHUTDOWN">

<Connector port="7080" protocol="HTTP/1.1" connectionTimeout="20000" redirectPort="8443" />

<Connector port="7009" protocol="AJP/1.3" redirectPort="8443" />

//修改Engine，添加jvmRoute="lb1"标识

<Engine name="Catalina" defaultHost="localhost" jvmRoute="lb1">

修改tomcat6_2\conf\server.xml，主要修改三个地方：

<Server port="9005" shutdown="SHUTDOWN">

<Connector port="9080" protocol="HTTP/1.1" connectionTimeout="20000" redirectPort="8443" />

<Connector port="9009" protocol="AJP/1.3" redirectPort="8443" />

//修改Engine，添加jvmRoute="lb2"标识

<Engine name="Catalina" defaultHost="localhost" jvmRoute="lb2">

2 下载并安装apache 2.2软件包，

2.1 查找Apache2.2\conf\httpd.conf中去掉如下几行的注释

LoadModule proxy_module modules/mod_proxy.so

LoadModule proxy_module modules/mod_proxy_ajp.so
LoadModule proxy_balancer_module modules/mod_proxy_balancer.so
LoadModule proxy_http_module modules/mod_proxy_http.so

LoadModule proxy_http_module modules/mod_status.so

2.2 修改Apache2.2\conf\httpd.conf,在文本最后面添加如下文本：

ProxyRequests Off #，关闭正向代理，负载均衡器就是一个反向代理

#loadfactor设置是否平均分配，如下是1:1；

<Proxy balancer://testcluster stickysession=JSESSIONID>

  BalancerMember ajp://127.0.0.1:7009 route=lb1 loadfactor=1

BalancerMember ajp://127.0.0.1:9009 route=lb2 loadfactor=1 </Proxy>

  #ProxyPass / balancer://testcluster/是协议地址，前后都应该有斜杠 /

ProxyPass / balancer://testcluster/ lbmethod=byrequests stickysession=JSESSIONID

# lbmethod 提供了三种负载方法，分别是byrequest、bytraffic、bybusyness；见下面的表格



#负载均衡会尽量让各个服务器接受的请求次数满足预设的比例。如果要改变算法，可以使用 lbmethod 属性

lbmethod=byrequests	按照请求次数均衡(默认)
lbmethod=bytraffic	按照流量均衡
lbmethod=bybusyness	按照繁忙程度均衡(总是分配给活跃请求数最少的服务器)





PS：Apache2默认端口号是80，最后修改成其它端口号，以免和其它app发生冲突，在Apache2.2\conf\httpd.conf查找Listen 修改为8011

#Listen 12.34.56.78:80

Listen 8011

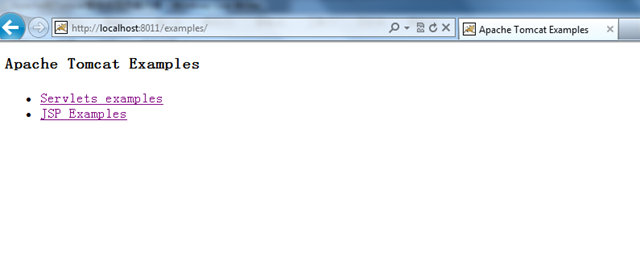

配置完后，重新启动apache、和两个tomcat，在浏览器中输入：http://localhost:8011/examples/



此时，您可以任意关闭其中一个tomcat，测试可以发现系统照样运行正常。



2.3 负载均衡监控

修改Apache2.2\conf\httpd.conf，在文本最后加入如下语句；

<Location /balancer-manager>

SetHandler balancer-manager

Order deny,

allowDeny from all

Allow from all

</Location>

请确保已经去掉如下两行的注释：

LoadModule proxy_balancer_module modules/mod_proxy_balancer.so
LoadModule proxy_http_module modules/mod_status.so //之前因为忽略了这行，找原因找了一天，后来啃官方文档才发现缺失了这个模块。

接下来就可以访问http://localhost:8011/balancer-manager监控负载均衡

3 这是备份服务器设置（这个没做实验，引自apache官方网站）：

      ProxyPass / balancer://hotcluster/
      <Proxy balancer://hotcluster>
        BalancerMember ajp://1.2.3.4:8009 loadfactor=1
        BalancerMember ajp://1.2.3.5:8009 loadfactor=2
        # The below is the hot standby
        BalancerMember ajp://1.2.3.6:8009 status=+H //此为备份服务器，只需添加status=+H
        ProxySet lbmethod=bytraffic

 </Proxy>

ps:负载均衡监控迁移到linux下环境，balancer-manager环境又起不来了，今天请教了下池烨师兄，只需要再添加一行

ProxyPass /balancer-manager  ! //直接访问apache，而不要转发到tomcat

接下来就是利用LoadRunner进行压力测试咯。~~

Detail.lee

福建省空间信息工程研究中心

2011.05.17
