实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践

一、实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

1. 搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。


主机	IP地址
h1	192.168.0.101/24
h2	192.168.0.102/24
h3	192.168.0.103/24
h4	192.168.0.104/24

start="2">

查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。

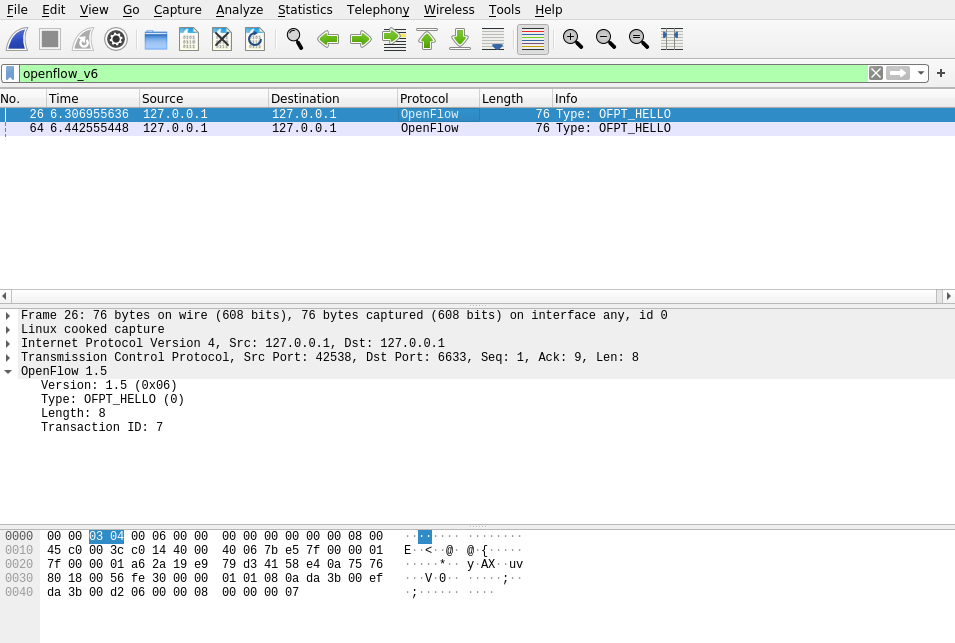

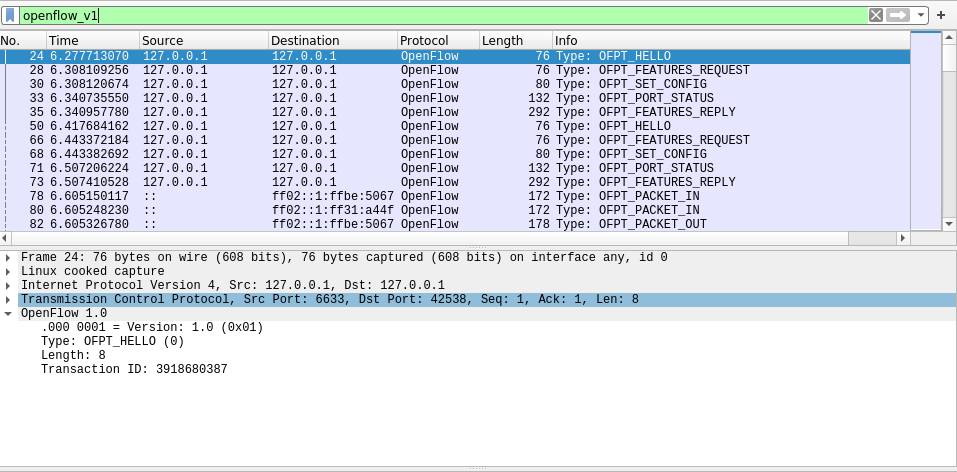

　　（1）HELLO

　　控制器6633端口（我最高能支持OpenFlow 1.0） ---> 交换机42538端口

 　　交换机42538端口（我最高能支持OpenFlow 1.5） ---> 控制器6633端口

 　　于是双方建立连接，并使用OpenFlow 1.0

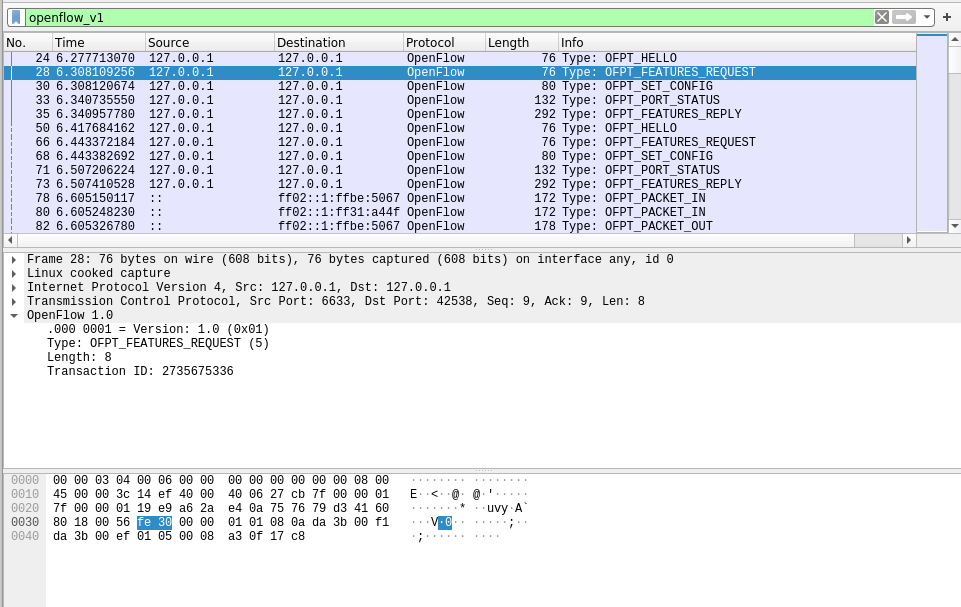

　　（2）FEATURES_REQUEST

　　控制器6633端口（我需要你的特征信息） ---> 交换机42538端口

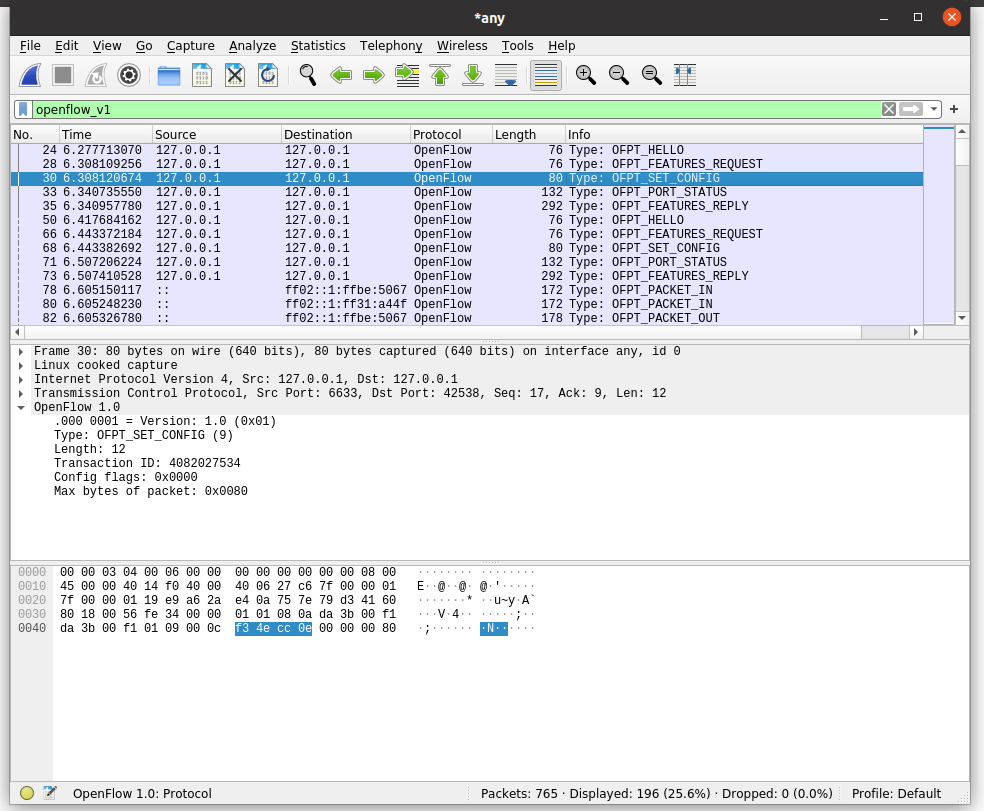

　　(3)SET_CONFIG

　　控制器6633端口（请按照我给你的flag和max bytes of packet进行配置） ---> 交换机42538端口

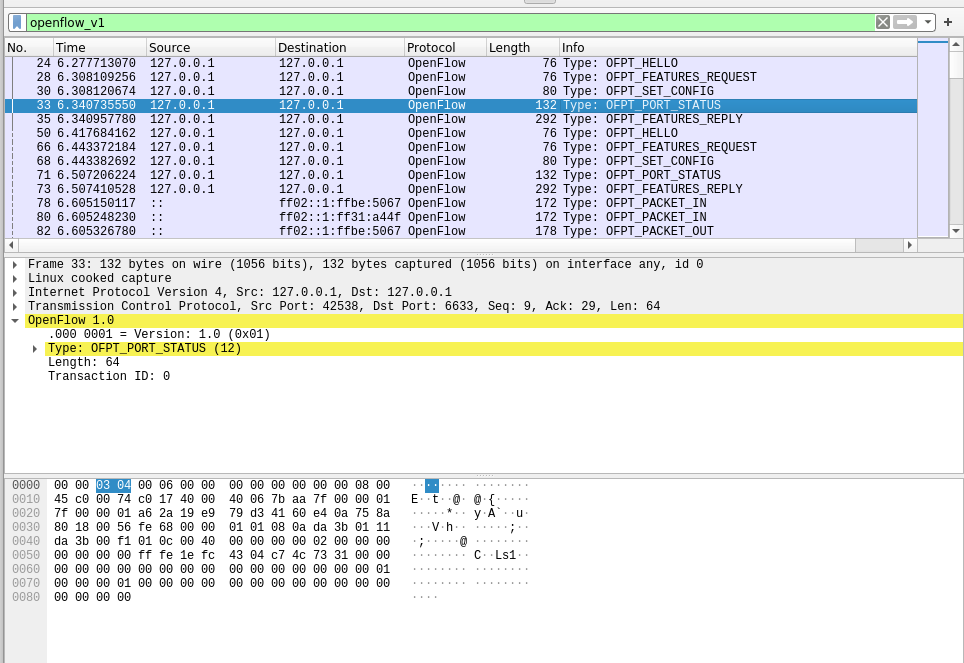

　　(4)PORT_STATUS

　　当交换机端口发生变化时，告知控制器相应的端口状态。

　　交换机42538端口（端口状态） --->  控制器6633端口

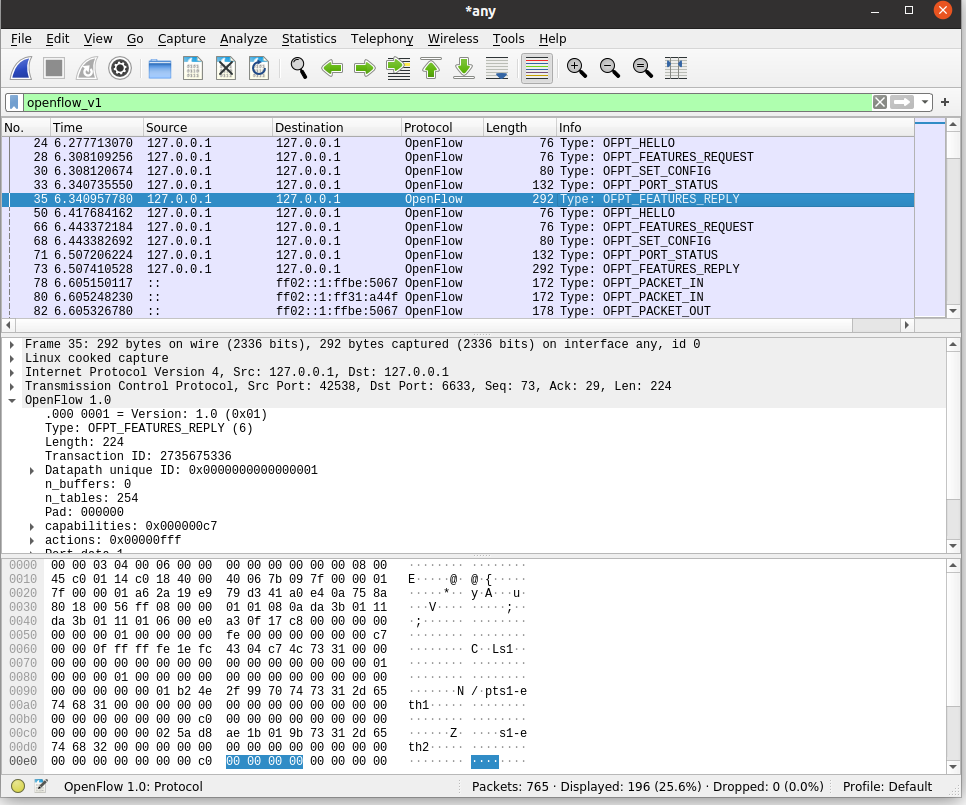

　　（5）FEATURES_REPLY

　　交换机42538端口（这是我的特征信息，请查收） ---> 控制器6633端口

　　

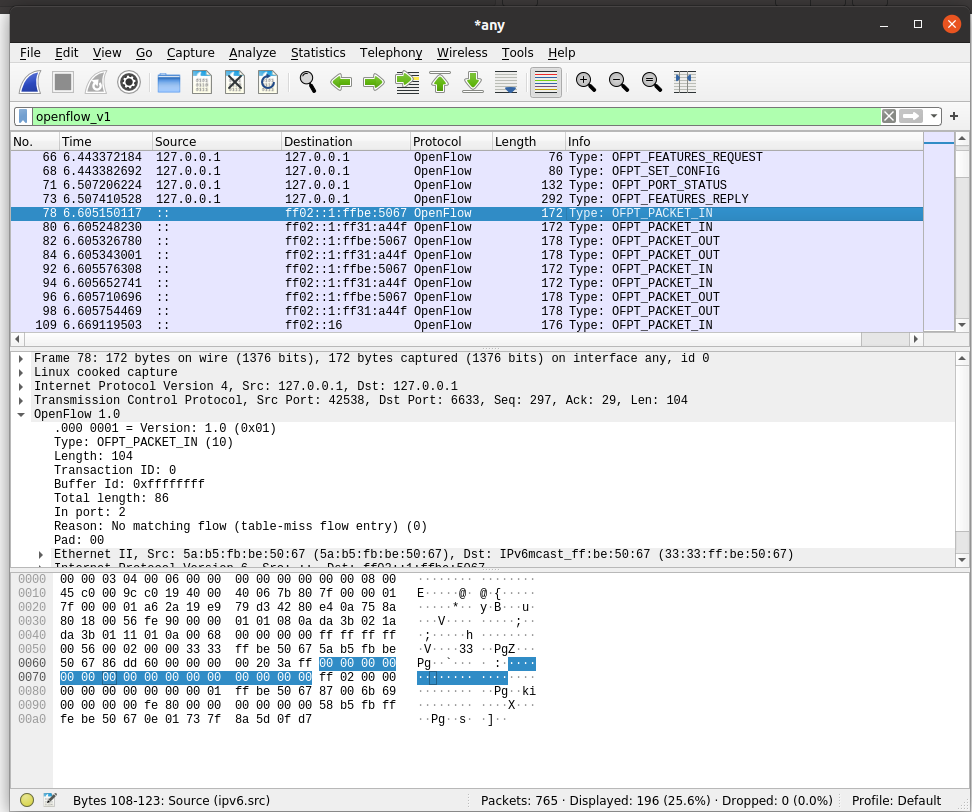

　　（6）PACKET_IN

　　交换机42538端口（有数据包进来，请指示）--- 控制器6633端口

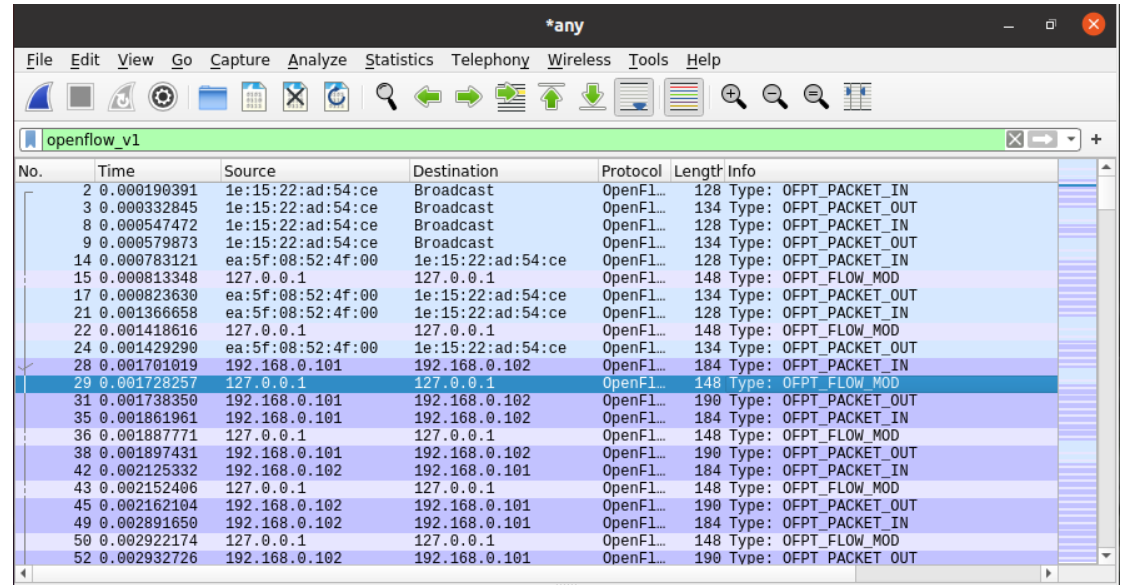

　　（7）FLOW_MOD

　　分析抓取的flow_mod数据包，控制器通过6633端口向交换机42538端口下发流表项，指导数据的转发处理

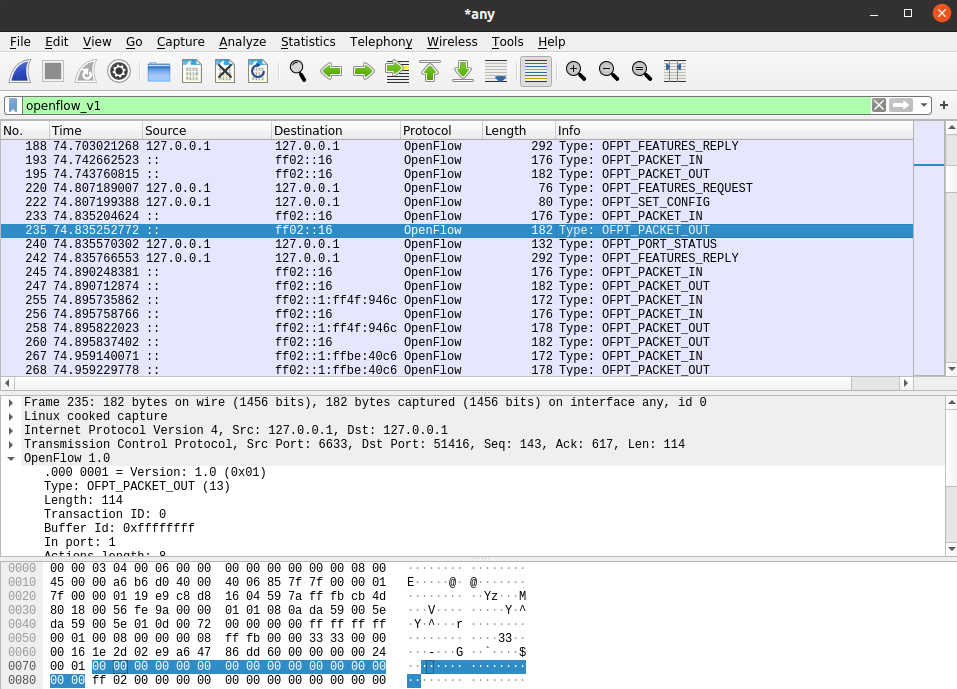

　　（8）PACKET_OUT

　　控制器6633端口（请按照我给你的action进行处理） ---> 交换机42538端口

本次实验对于OpenFlow协议包的获取、解析，对于OpenFlow协议的理解有重大帮助，但在找openflow.h文件中的协议字段存在困难，还是需要对此加强学习。

　　本次实验问题及解决方法

　　1. 无法打开wireshark抓包（提示没有权限） 使用终端 sudo wireshark

　　2. 发往交换机的HELLO包在openflow_v1中

　　3　交换机发往的HELLO包在openflow_v6中

　　4. 无法获取OFPT_FLOW_MOD包 需要在mininet中使用pingall命令使交换机发送数据包

　　5. 无法获取OFPT_PORT_STATUS包 重建拓扑 重建前先使用sudo mn -c命令

　 6. openflow.h文件在 openflow/include/openflow下
