实验八、进程间通信

项目	内容
这个作业属于哪个课程	https://edu.cnblogs.com/campus/nchu/2020SpringSystemAndApplication?page=12
这个作业的要求在哪里	https://edu.cnblogs.com/campus/nchu/2020SpringSystemAndApplication/homework/10783
学号-姓名	17043124-肖明
作业学习目标	了解进程间通信的常用方式；掌握管道、消息队列、信号量、共享内存实现进程间通信的方法。

举例说明使用匿名管道进行进程通信。

匿名管道：

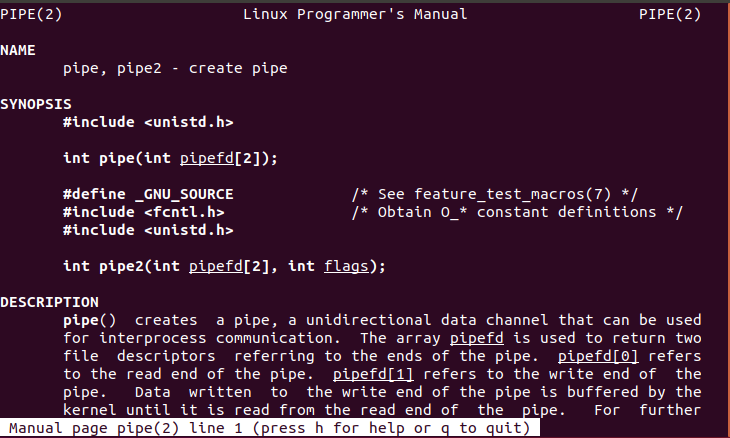

当进程使用 pipe 函数，就可以打开位于内核中的这个特殊“文件”。同时 pipe 函数会返回两个描述符，一个用于读，一个用于写。如果你使用 fstat 函数来测试该描述符，可以发现此文件类型为 FIFO 。而无名管道的无名，指的就是这个虚幻的“文件”，它没有名字。 man 2 pipe 指令

pipe 函数打开的文件描述符是通过参数（数组）传递出来的，而返回值表示打开成功（0）或失败（-1）。它的参数是一个大小为 2 的数组。此数组的第 0 个元素用来接收以读的方式打开的描述符，而第 1 个元素用来接收以写的方式打开的描述符。也就是说， pipefd[0] 是用于读的，而 pipefd[1] 是用于写的。打开了文件描述符后，就可以使用 read(pipefd[0]) 和 write(pipefd[1]) 来读写数据了。

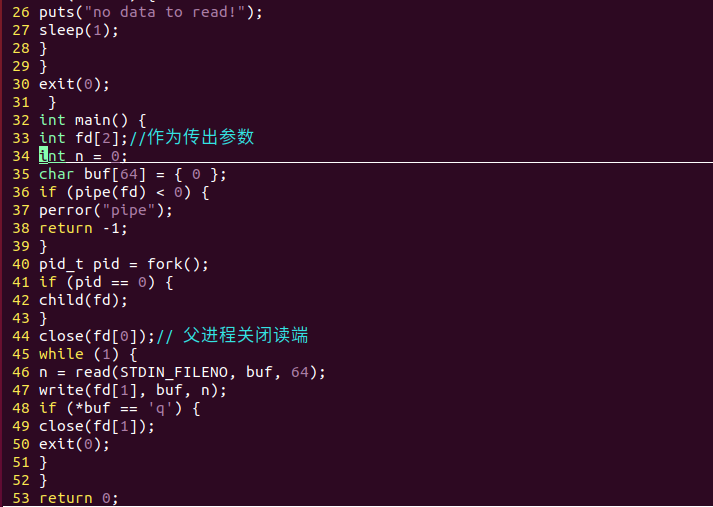

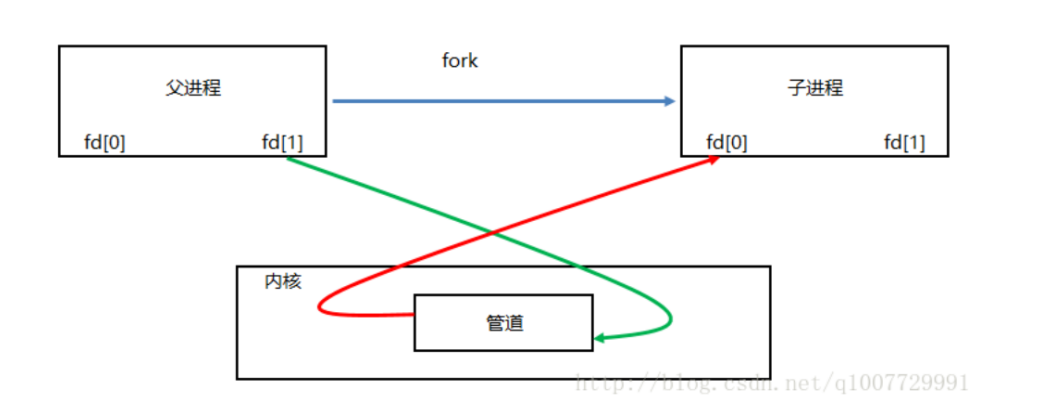

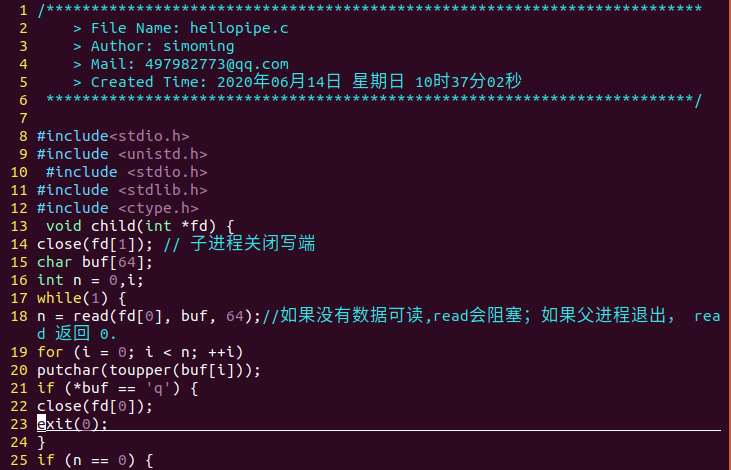

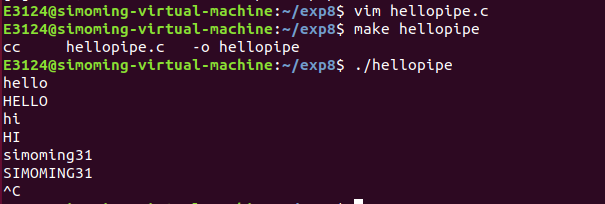

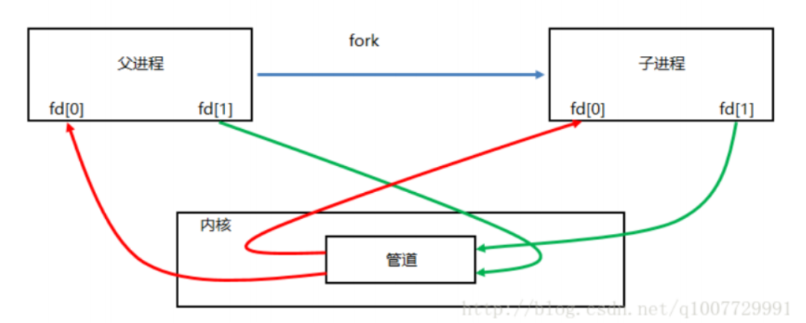

如果关闭读 ( close(pipefd[0]) ) 端保留写端，继续向写端 ( pipefd[1] ) 端写数据( write 函数)的进程会收到 SIGPIPE 信号。如果关闭写 ( close(pipefd[1]) ) 端保留读端，继续向读端 ( pipefd[0] ) 端读数据( read 函数)，read 函数会返回 0. 例题：父进程 fork 出一个子进程，通过无名管道向子进程发送字符，子进程收到数据后将字符串中的小写字符转换成大写并输出。
举例说明使用mkfifo命令创建命名管道以及简单演示管道如何工作。

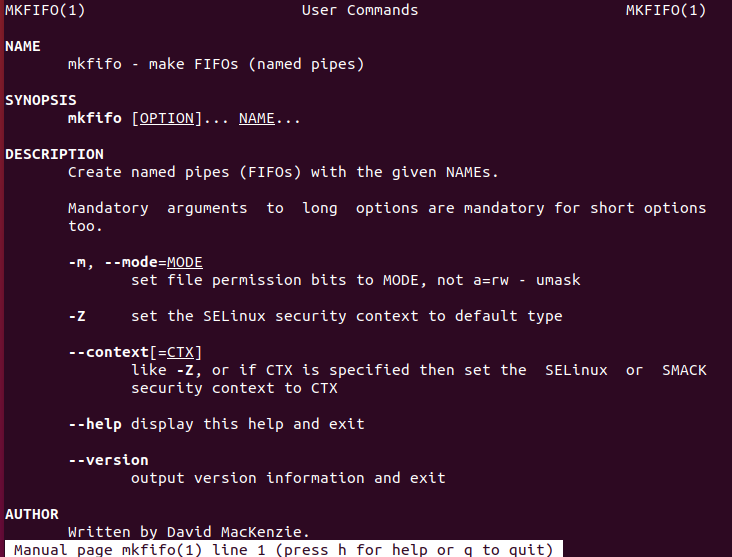

1).通过命令 mkfifo 创建管道 man mkfifo

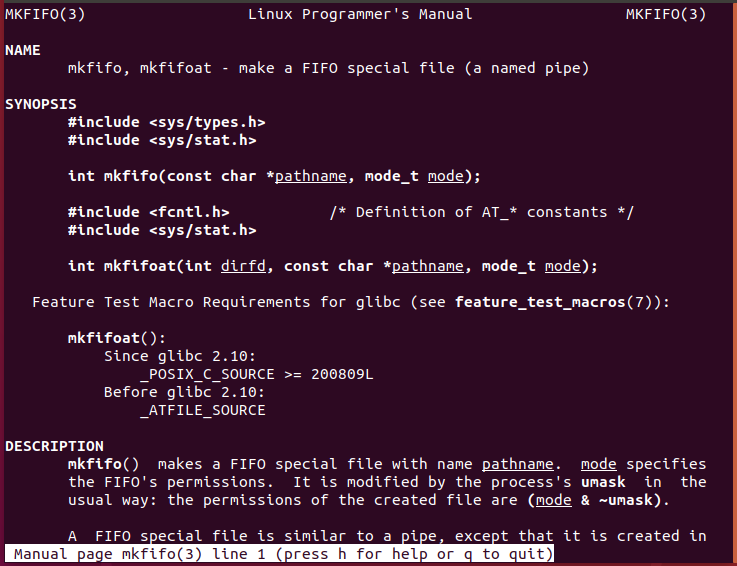

2).通过函数 mkfifo(3) 创建管道 man 3 mkfifo

FIFO 文件的特性

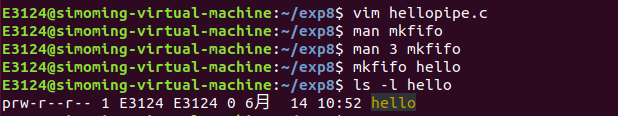

a）查看文件属性当使用 mkfifo 创建 hello 文件后，查看文件信息如下：

某些版本的系统在 hello 文件后面还会跟着个 | 符号，像这样 hello| b) 使用 cat 命令打印 hello 文件内容

可以看到cat已经被堵塞了。

开启另一个终端，执行

可以看到cat可以继续运行了

如果你反过来执行上面两个命令，会发现先执行的那个总是被阻塞。

c) fifo 文件特性根据前面两个实验，可以总结： (1)文件属性前面标注的文件类型是 p ，代表管道 (2)文件大小是 0 (3)fifo 文件需要有读写两端，否则在打开 fifo 文件时会阻塞如果在 open 的时候，使用了非阻塞方式，肯定是不会阻塞的。特别地，如果以非阻塞写的方式 open ，同时没有进程为该文件以读的方式打开，会导致 open 返回错误(-1)，同时 errno 设置成ENXIO.
编写两个程序使用第2题中创建的管道进行通信。

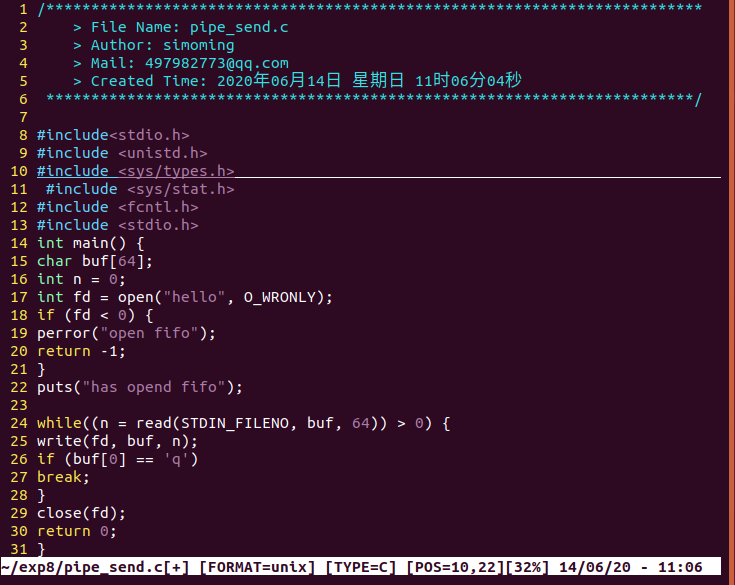

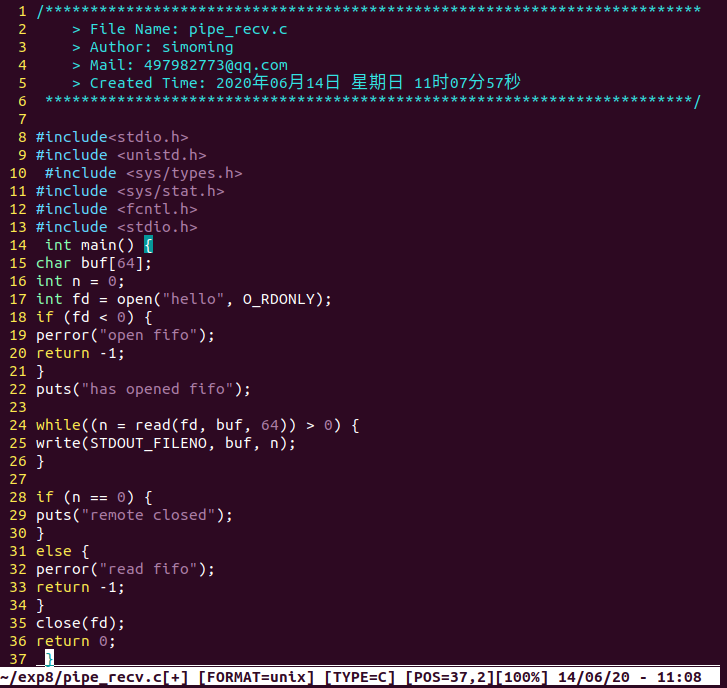

例题：编写两个程序，分别是发送端 pipe_send 和接收端面 pipe_recv 。程序 pipe_send 从标准输入接收字符，并发送到程序 pipe_recv ，同时 pipe_recv 将接收到的字符打印到屏幕。

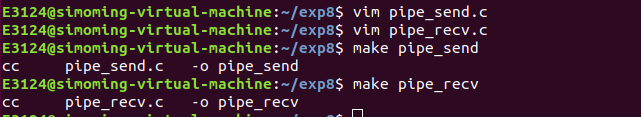

分别开启两个终端，分别运行pipe_send和pipe_recv:

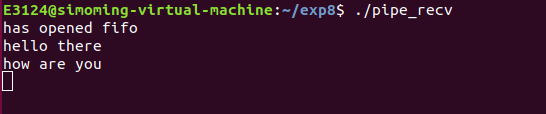

现在两个终端都处于阻塞状态，在运行pipe_send的终端输入数据，然后就可以在运行的pipe_recv的终端看到相应的输出:
编写两个程序分别通过指定的键值创建IPC内核对象，以及获取该指定键值的IPC内核对象。

IPC 内核对象

每个 IPC 内核对象都是位于内核空间中的一个结构体。具体的对于共享内存、消息队列和信号量，他们在内核空间中都有对应的结构体来描述。当你使用 get 后缀创建内核对象时，内核中就会为它开辟一块内存保存它。只要你不显式删除该内核对象，它就永远位于内核空间中，除非你关机重启。

进程空间的高 1G 空间（ 3GB-4GB ）是内核空间，该空间中保存了所有的 IPC 内核对象。上图给出不同的 IPC 内核对象在内存中的布局（以数组的方式），实际操作系统的实现并不一定是数组，也可能是链表或者其它数据结构等等。每个内核对象都有自己的 id 号（数组的索引）。此 id 号可以被用户空间使用。所以只要用户空间知道了内核对象的 id 号，就可以操控内核对象了。为了能够得到内核对象的 id 号，用户程序需要提供键值—— key ，它的类型是 key_t （ int 整型）。系统调用函数（ shmget , msgget 和 semget ）根据 key ，就可以查找到你需要的内核 id号。在内核创建完成后，就已经有一个唯一的 key 值和它绑定起来了，也就是说 key 和内核对象是一一对应的关系。(key = 0为特殊的键,它不能用来查找内核对象）

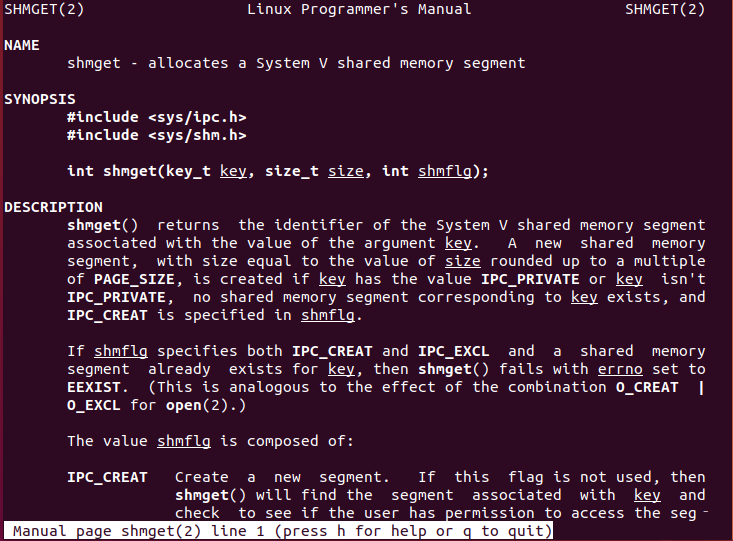

创建 IPC 内核对象 man 2 shmget

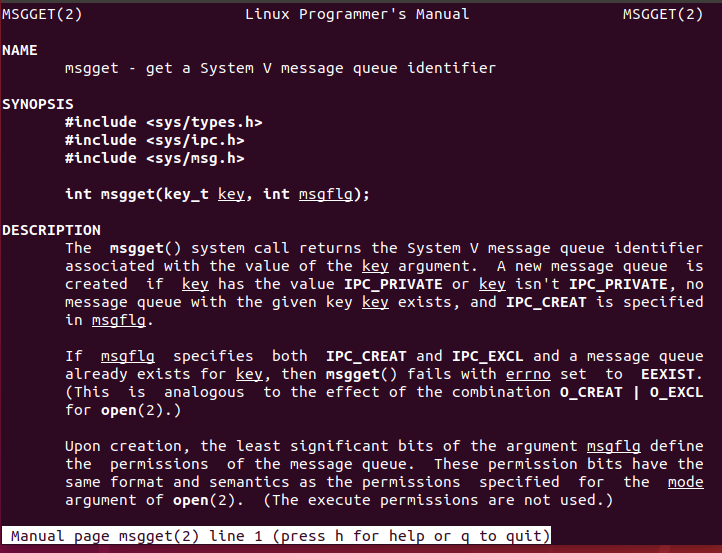

man 2 msgget

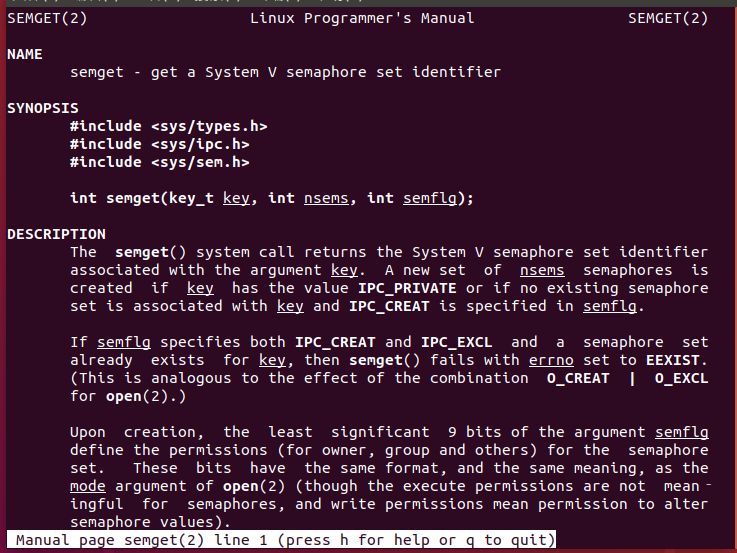

man 2 semget

在创建 IPC 内核对象时，用户程序一定需要提供 key 值才行。实际上，创建 IPC 内核对象的函数和获取内核对象 id 的函数是一样的，都是使用 get 后缀函数。比如在键值 0x8888 上创建 ipc 内核对象，并获取其 id ，应该像下面这样：
```
// 在 0x8888 这个键上创建内核对象，权限为 0644，如果已经存在就返回错误。
int id = shmget(0x8888, 4096, IPC_CREAT | IPC_EXCL | 0644);
int id = msgget(0x8888, IPC_CREAT | IPC_EXCL | 0644);
int id = semget(0x8888, 1, IPC_CREAT | IPC_EXCL | 0644); // 第二个参数表示创建几个信号量
```

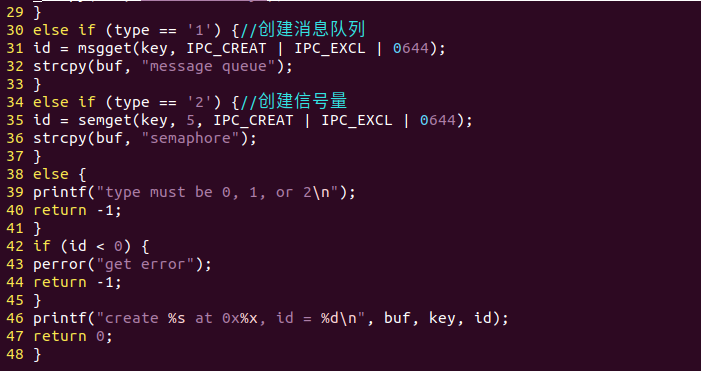

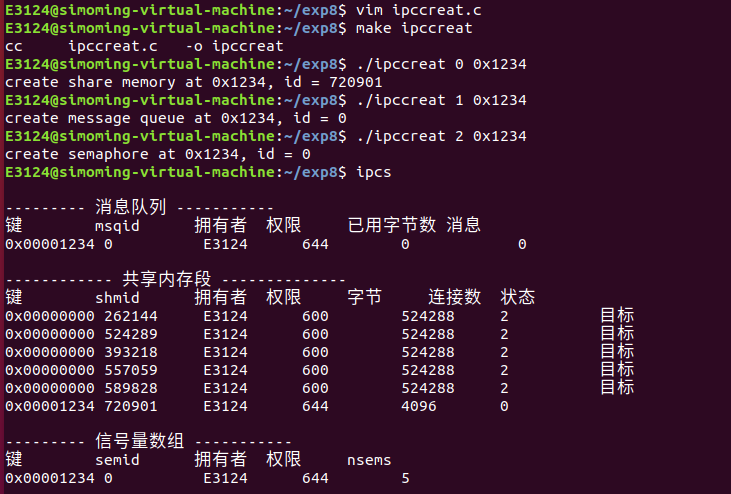

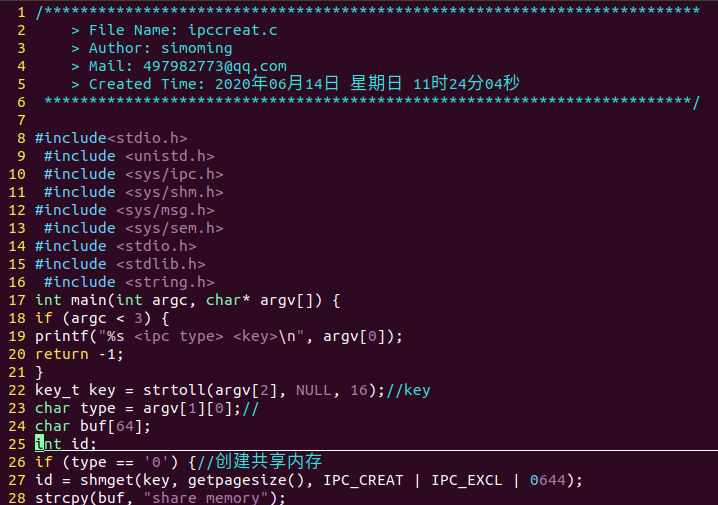

例题：程序 ipccreate 用于在指定的键值上创建 ipc 内核对象。使用格式为 ./ipccreate ，比如./ipccreate 0 0x8888 表示在键值 0x8888 上创建共享内存。

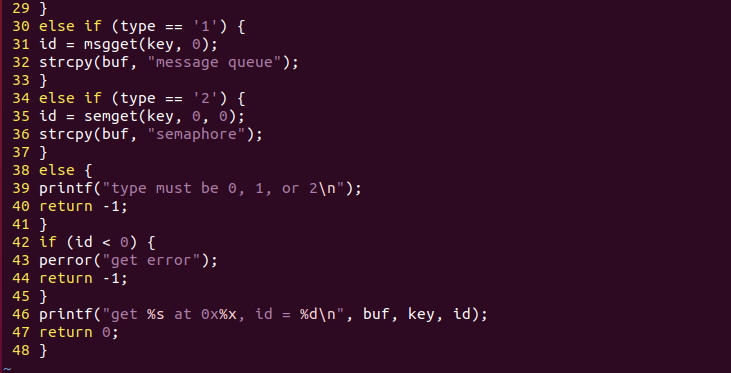

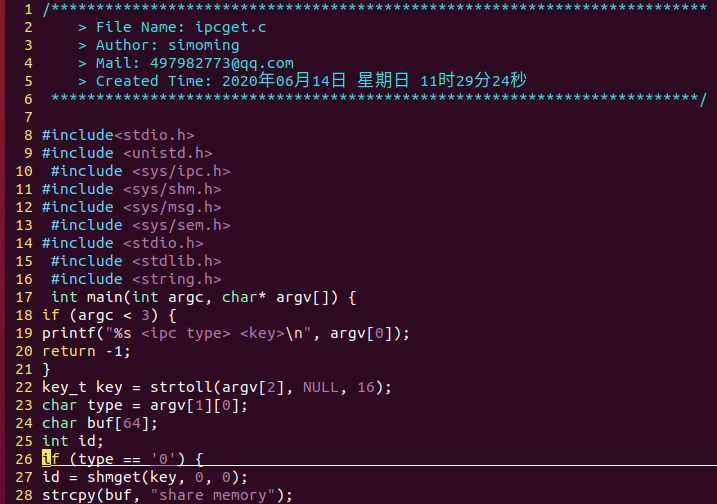

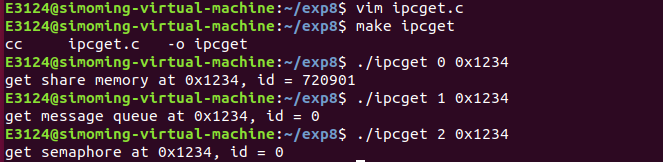

获取 ipc 内核对象 程序 ipcget 用于在指定的键值上获取 ipc 内核对象的 id 号。使用格式为 ./ipcget ，比如 ./ipcget 0 0x8888 表示获取键值 0x8888 上的共享内存 id 号。
编写一个程序可以用来创建、删除内核对象，也可以挂接、卸载共享内存，还可以打印、设置内核对象信息。

共享内存

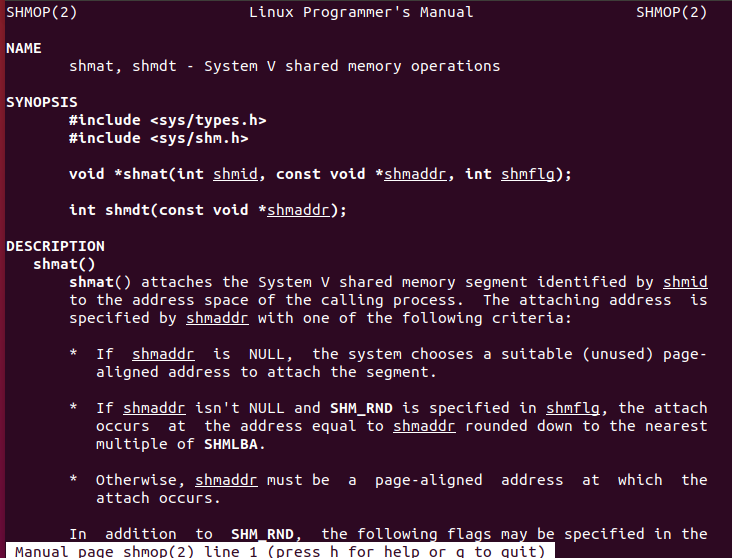

前面已经知道如何创建内核对象，接下来分别了解三种内核对象的操作： man 2 shmop

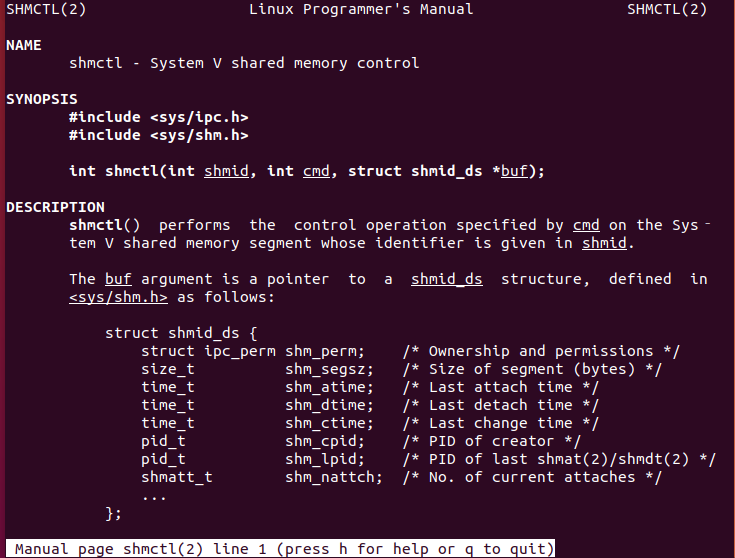

# man 2 shmctl

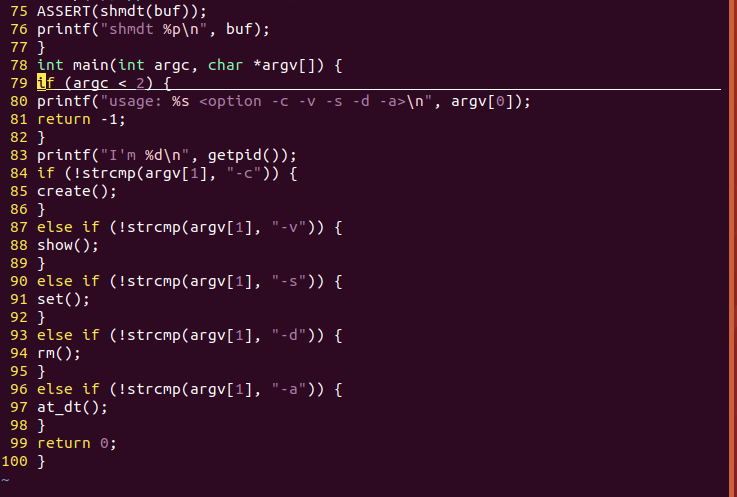

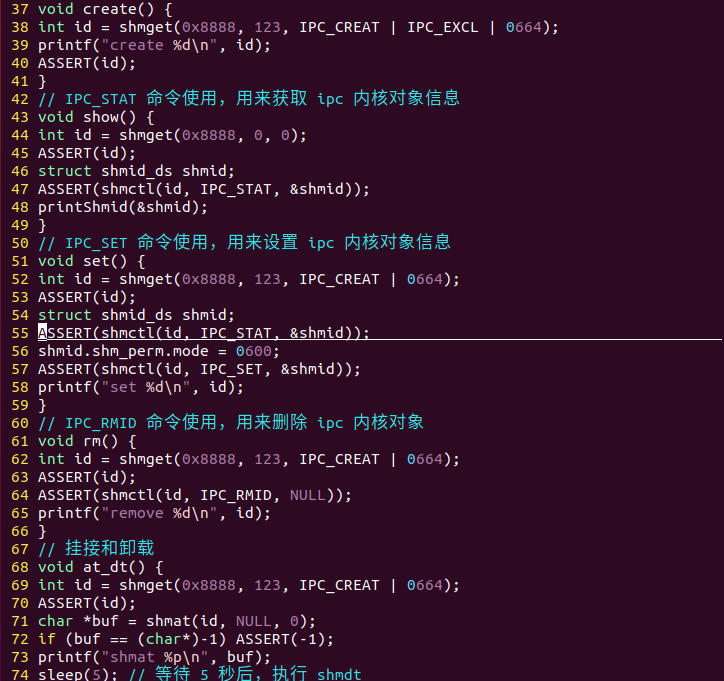

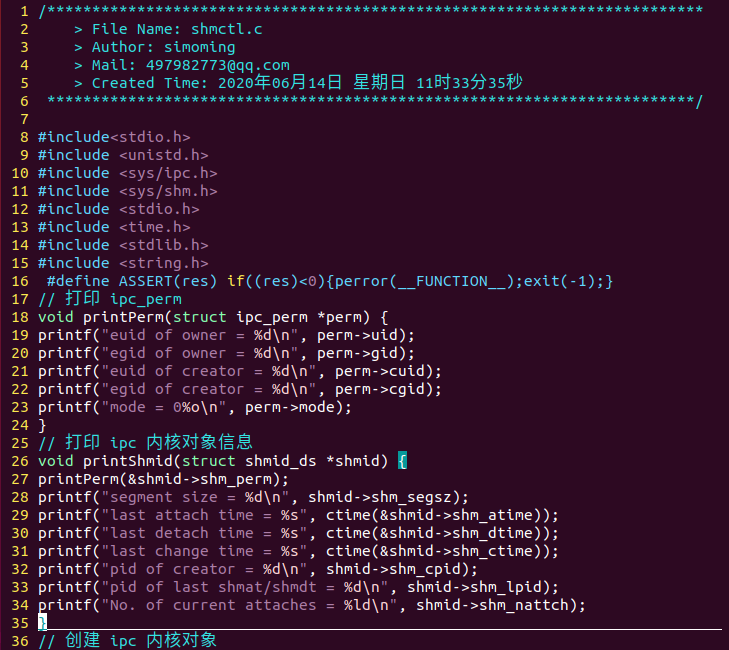

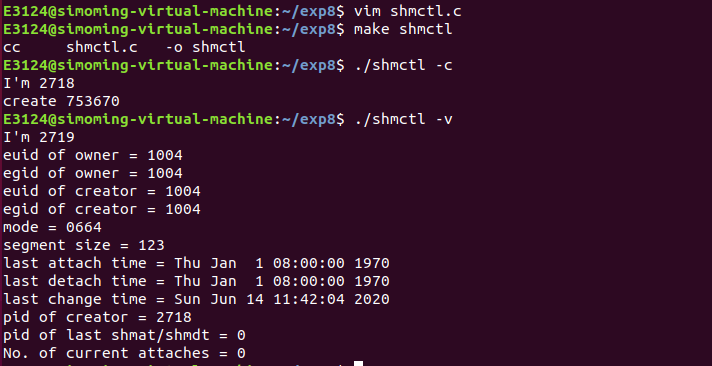

#例题：编写一个程序 shmctl 可以用来创建、删除内核对象，也可以挂接、卸载共享内存，还可以打印、设置内核对象信息。具体使用方法具体见下面的说明：
```
./shmctl -c : 创建内核对象。
./shmctl -d : 删除内核对象。
./shmctl -v : 显示内核对象信息。
./shmctl -s : 设置内核对象（将权限设置为 0600 ）。
./shmctl -a : 挂接和卸载共享内存（挂接 5 秒后，再执行 shmdt ，然后退出）。
```

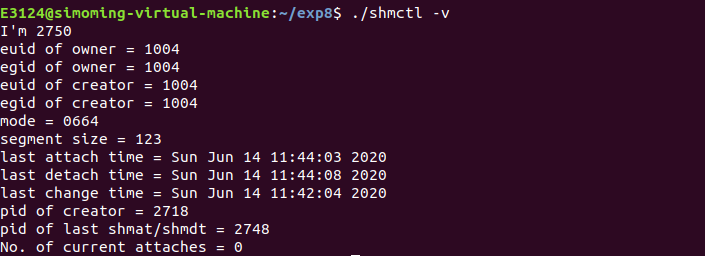

先在另一个终端执行 ./shmctl -a ，然后在当前终端执行 ./shmctl -v
编写两程序分别用于向消息队列发送数据和接收数据。msg_send程序定义了一个结构体 Msg，消息正文部分是结构体 Person。该程序向消息队列发送了 10 条消息。

消息队列

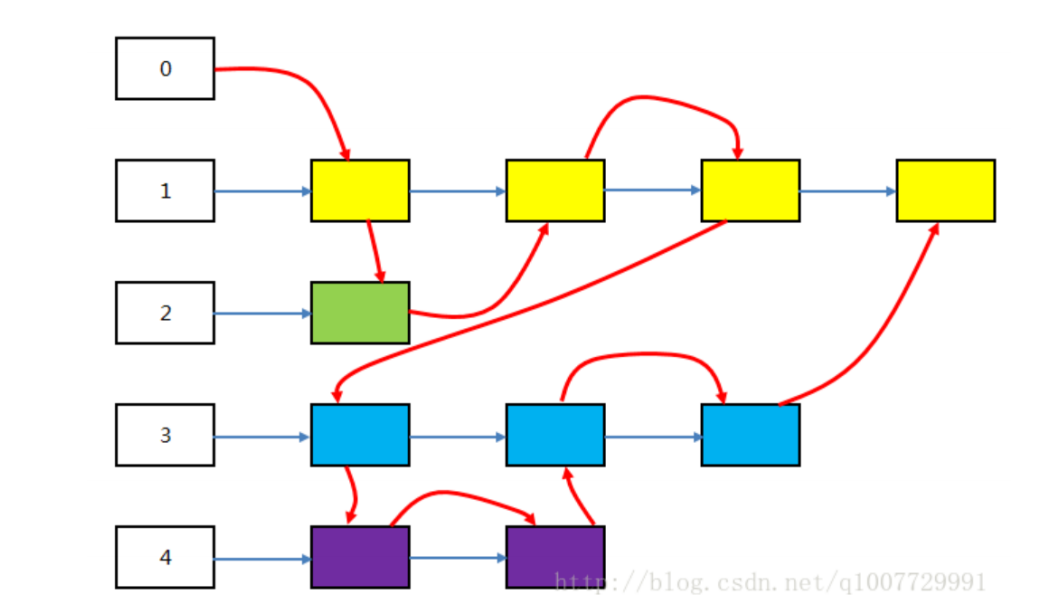

消息队列本质上是位于内核空间的链表，链表的每个节点都是一条消息。每一条消息都有自己的消息类型，消息类型用整数来表示，而且必须大于 0.每种类型的消息都被对应的链表所维护，下图展示了内核空间的一个消息队列：

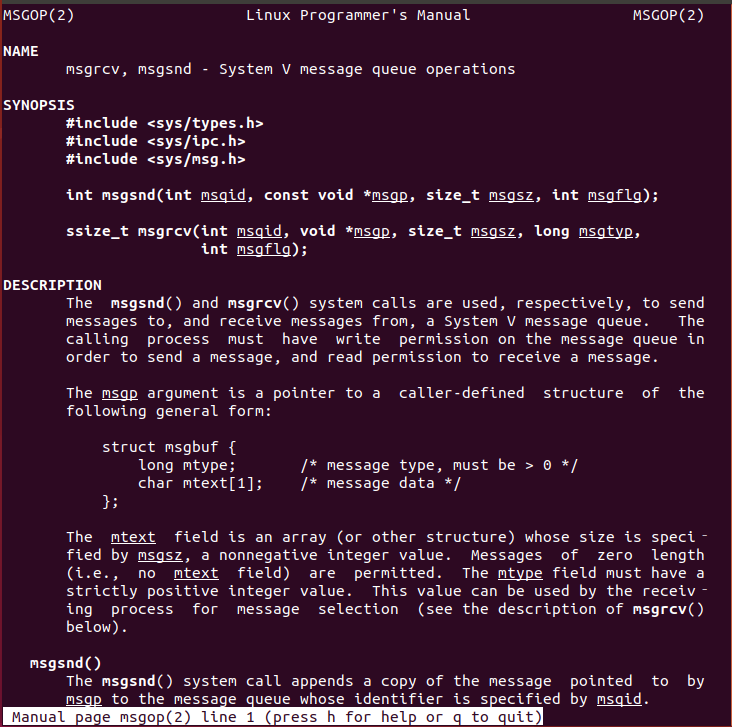

其中数字 1 表示类型为 1 的消息，数字2、3、4 类似。彩色块表示消息数据，它们被挂在对应类型的链表上。值得注意的是，刚刚说过没有消息类型为 0 的消息，实际上，消息类型为 0 的链表记录了所有消息加入队列的顺序，其中红色箭头表示消息加入的顺序。消息队列相关的函数 man 2 msgop

消息数据格式

无论你是发送还是接收消息，消息的格式都必须按照规范来。简单的说，它一般长成下面这个样子：
```
struct Msg{
    long type; // 消息类型。这个是必须的，而且值必须 > 0，这个值被系统使用
    // 消息正文，多少字节随你而定
    // ...
}
```

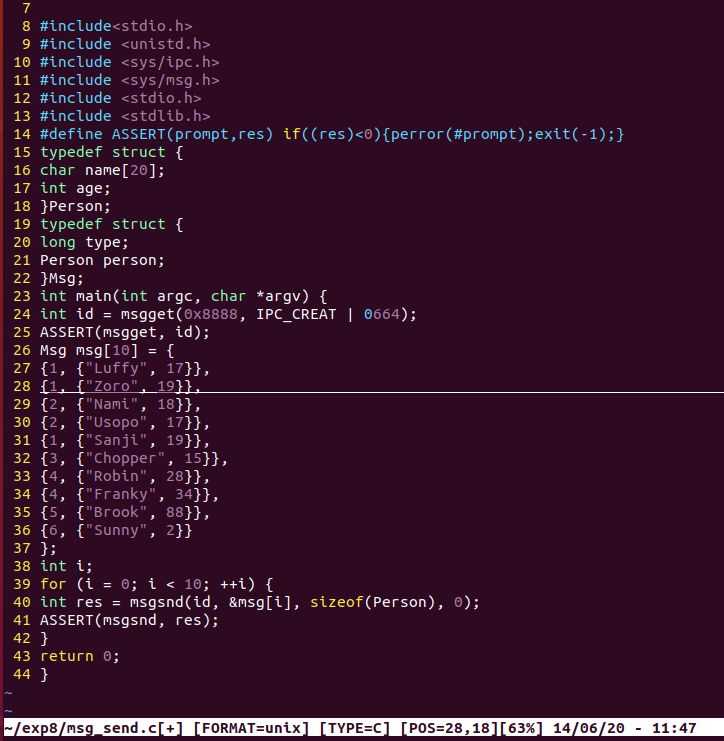

例题：程序 msg_send 和 msg_recv 分别用于向消息队列发送数据和接收数据。 msg_send 程序定义了一个结构体 Msg ，消息正文部分是结构体 Person 。该程序向消息队列发送了 10 条消息

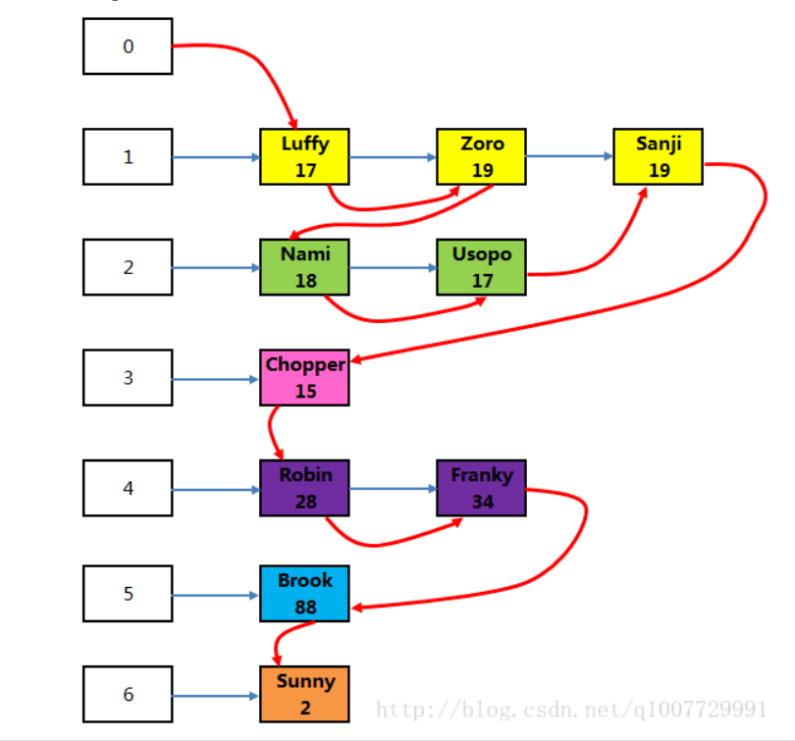

程序 msg_send 第一次运行完后，内核中的消息队列大概像下面这样：

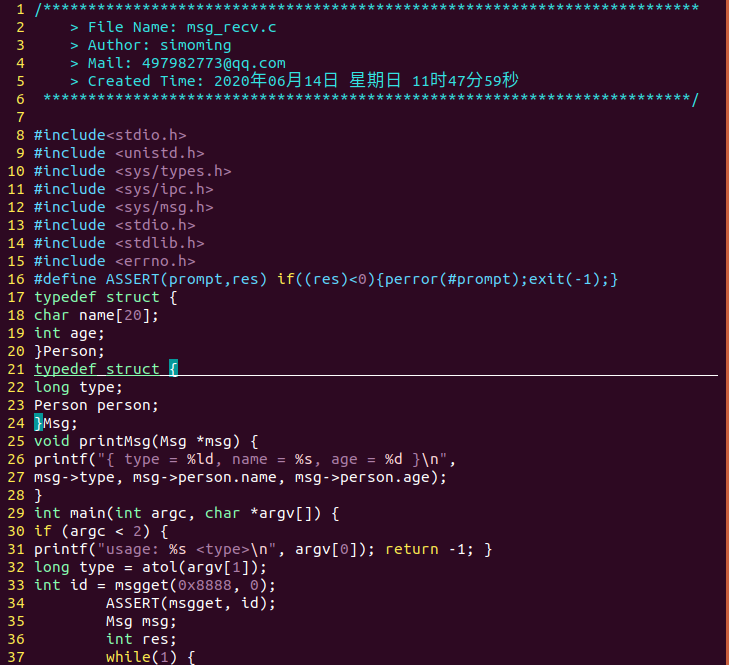

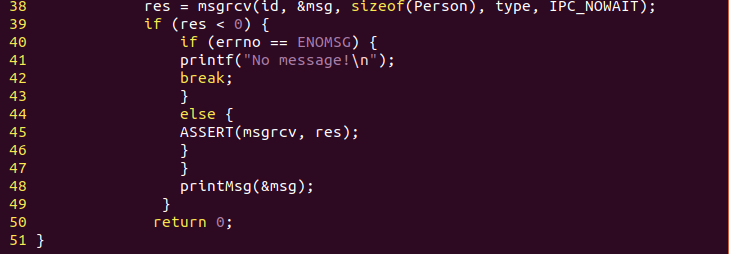

msg_recv 程序接收一个参数，表示接收哪种类型的消息。比如 ./msg_recv 4 表示接收类型为 4 的消息，并打印在屏幕。

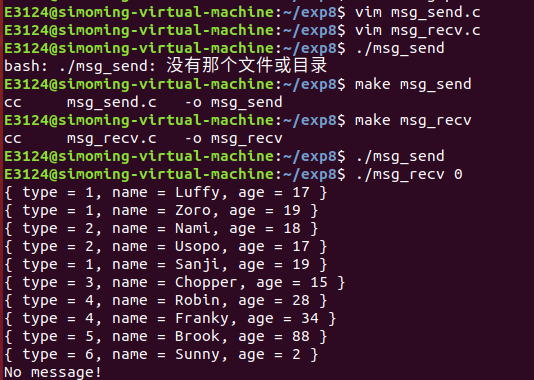

#先运行 ./msg_send ，再运行 ./msg_recv 。

接收所有消息:

# 接收类型为 4 的消息,这时要重新运行 ./msg_send :

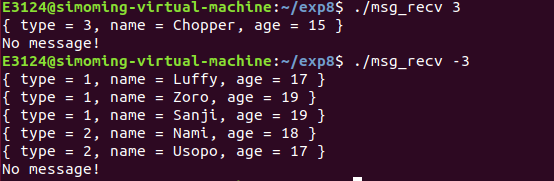

接收类型小于等于 3 的所有消息,这是不用再运行 ./msg_send :

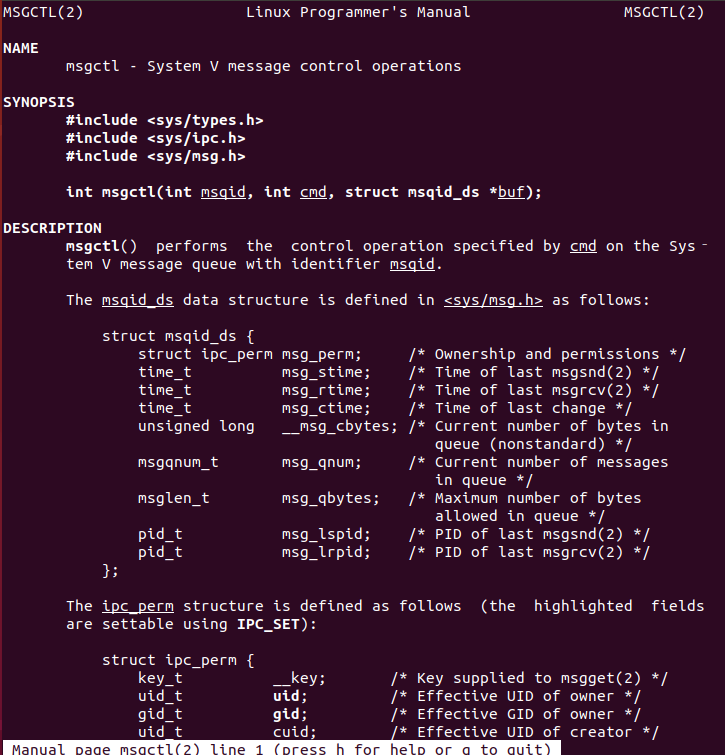

还有一个函数来操作消息队列内核对象的 man 2 msgctl
编写程序举例说明信号量如何操作。

信号量

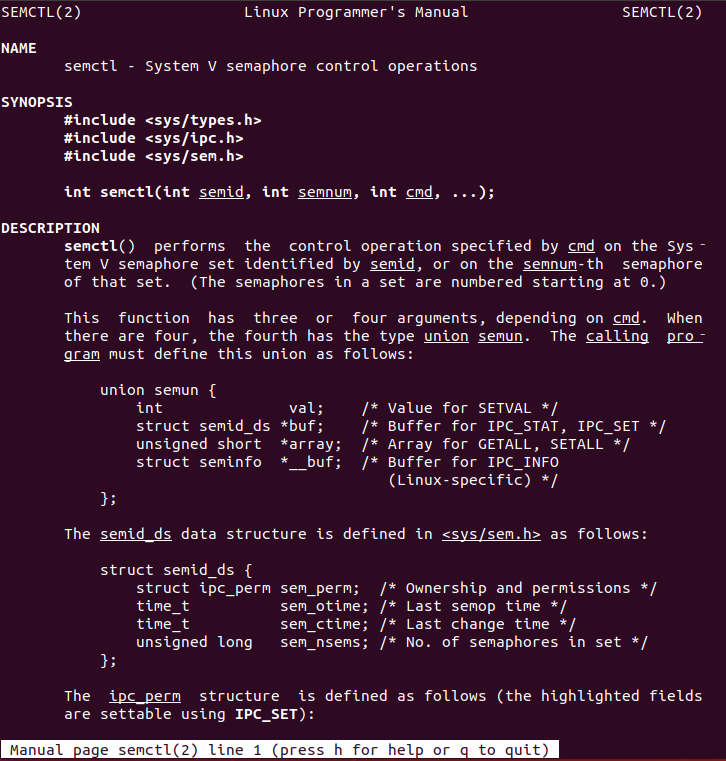

设置和获取信号量值的函数 semctl : man 2 semctl

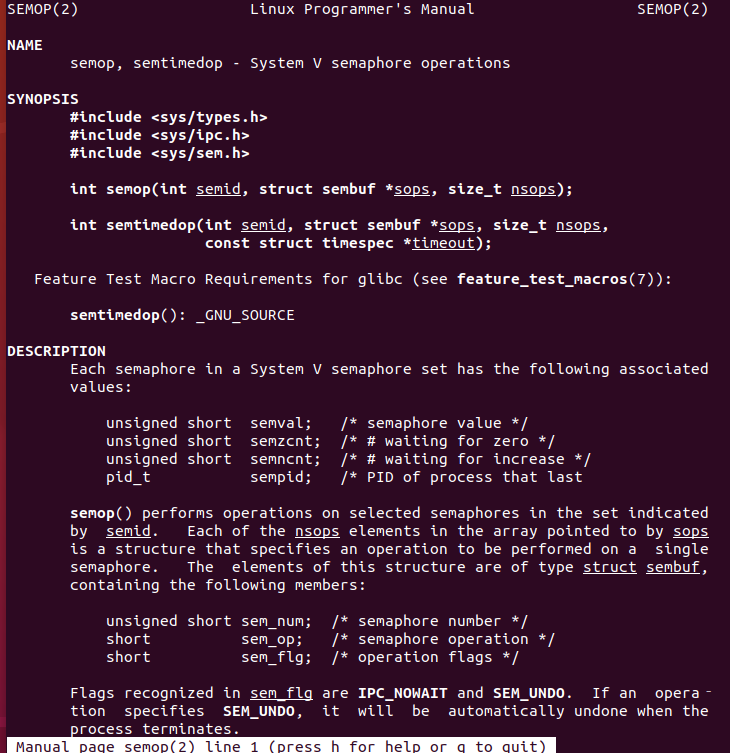

请求和释放信号量 semop man 2 semop
```
struct sembuf {
    unsigned short sem_num; /* semaphore number */
    short sem_op; /* semaphore operation */
    short sem_flg; /* operation flags */
}
```

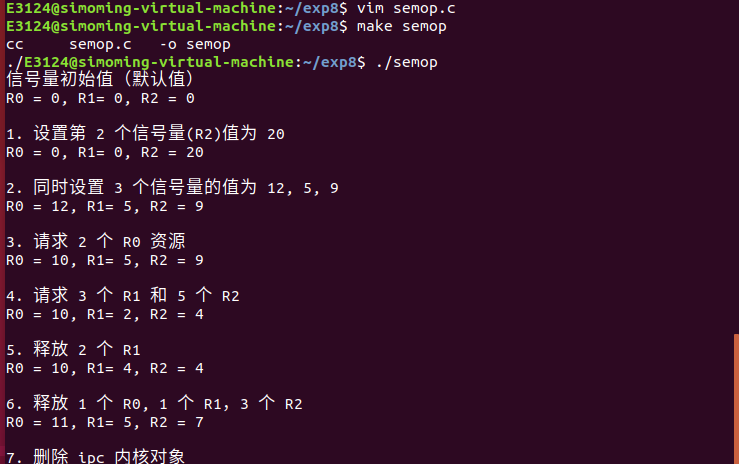

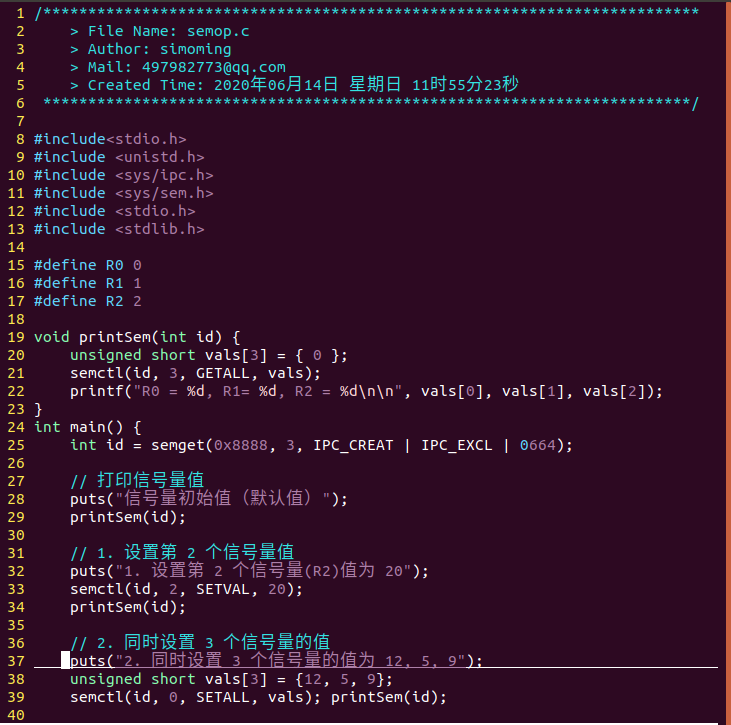

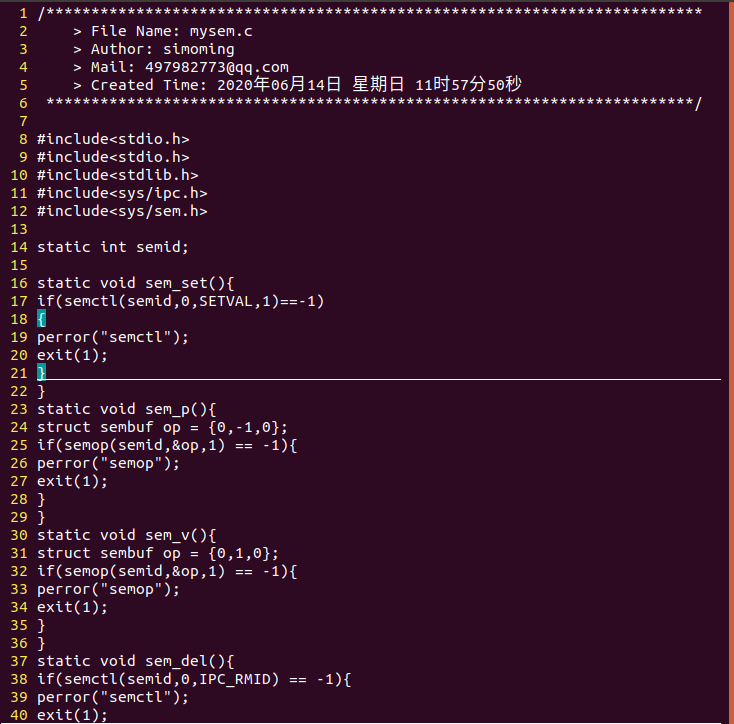

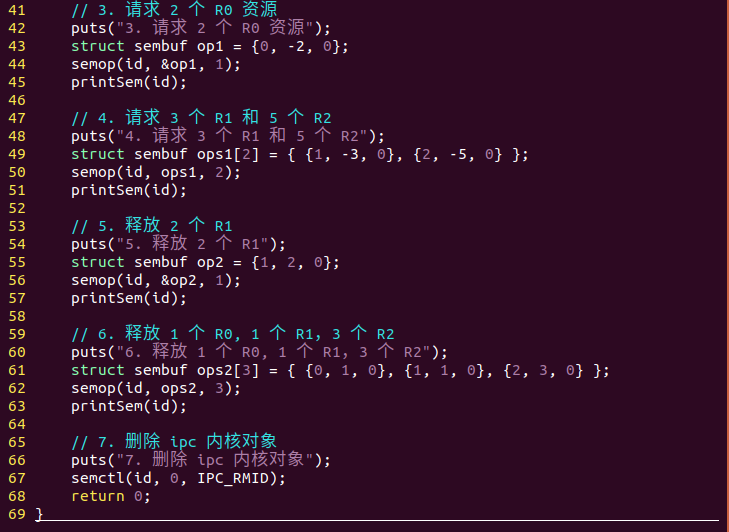

例题：信号量操作示例

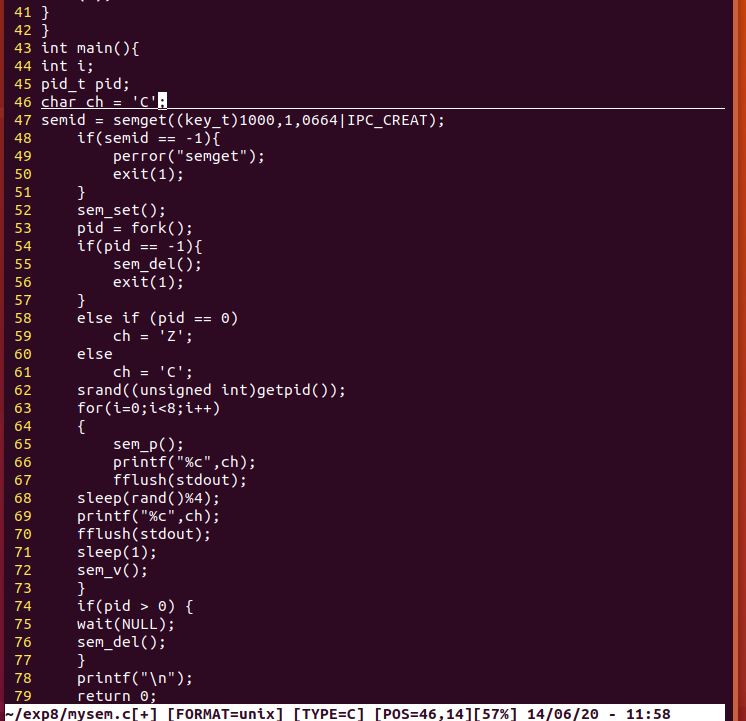

编写程序使用信号量实现父子进程之间的同步，防止父子进程抢夺CPU。
