NXP的KEAZ64单片机上电不启动，第二次Debug恢复正常

问题描述

NXP的KEAZ64单片机上电不启动，需要用调试器进入Debug模式，且首次Debug中断不触发，第二次以后功能才恢复正常

首次Debug中断不触发，但reset引脚接地，中断功能恢复

问题排除

1. 供电

怀疑供电电路有问题，电压异常或者波动较大。

* 示波器观察供电是否有波动，电源是否能在短时间内达到稳定（大概5ms内），见第2步

* 供电电路如下，左端输入，右端输出3.3V，C4电容两端飞线，直流电源直供3.3V，单片机依旧无法启动

2. 复位电路

既然首次Debug，中断不触发时，按一下复位键就会正常，那会不会是复位引脚电平的问题，用示波器查看VCC（蓝色）和reset（红色）引脚，看瞬时电平变化，如下图

 分析：大概3ms电压温度，依旧很正常，排除复位引脚问题

3. 晶振未启震

3.1 外部晶振未启震

晶振输出引脚飞线，用示波器捕获波形

分析：晶振在上电后，立刻开始工作，晶振应该没有问题

3.2 使用内部晶振

切换外部晶振为内部晶振（注意使用到的外设时钟全部需要重新修改）

分析：切换为内部晶振后，上电依旧无法启动；难道是引导加载出了问题，未从0x0开始，查看RAM配置



4. RAM分配，程序加载

Generate linker file配置如下：

 分析：m_interrupts地址为0x0，依旧正常；所有配置都没有问题，这就奇怪了，难道是MCU自己的问题。

5. 更换MCU

经过测试MCU没有问题，Debug模式都能调试，MCU不应该有问题。分析程序内容。

6. 程序调试

6.1 Debug单步调试

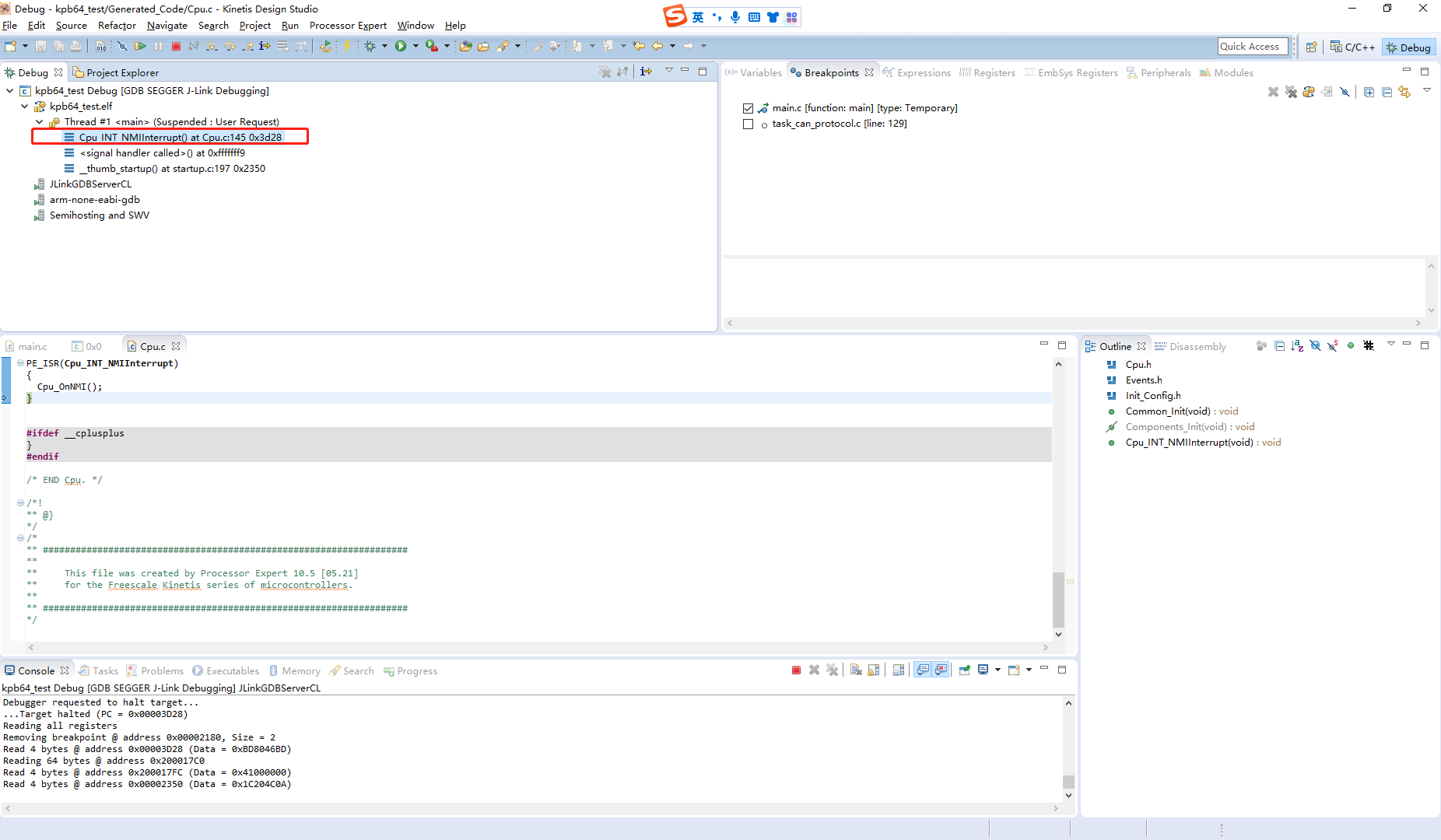

发现程序进入了NMI中断

 问题大概就是这里，然后分析为什么会进入NMI中断

6.2 进入NMI错误中断

NMI 是ARM Cortex-M 架构特殊的中断，NMI描述为：NMI功能在复位时启用，这意味着如果引脚上有“某物”将信号拉低（NMI处于低激活状态），处理器将持续触发NMI中断，并且不会启动。

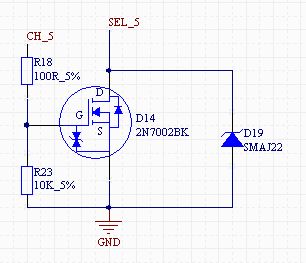

硬件原理图





分析

CH_5直接连GND了，而且电阻不大，直接将NMI引脚拉低了，经过测试，在未进入main()函数时，就会触发NIM中断，在main()函数中在设置屏蔽NMI中断已经来不及了；

直接在NMI中断处理函数中，屏蔽NMI中断，搞定！！！
