1 Why TensorFlow ?

1.1 TensorFlow 特点

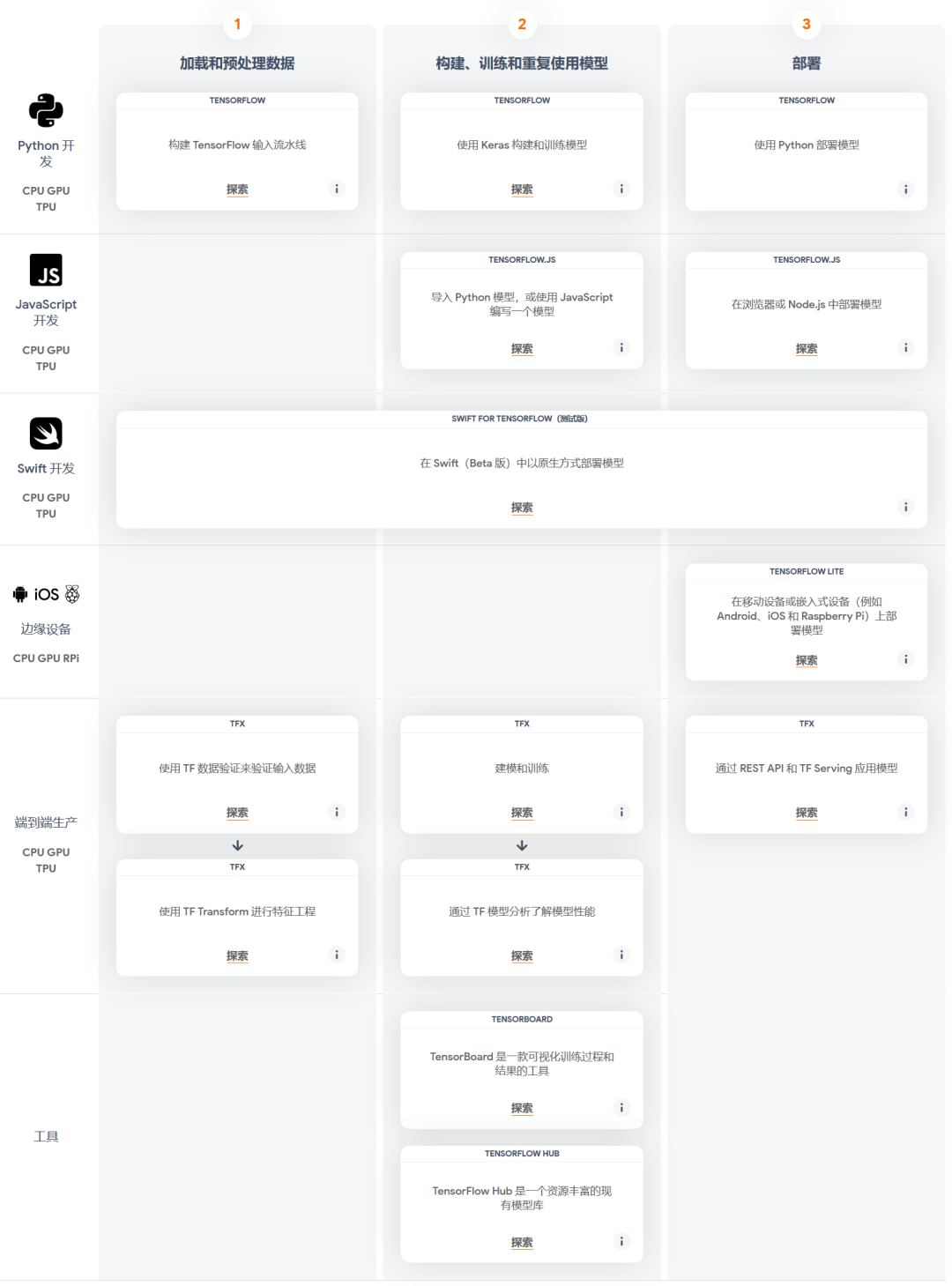

很多入门深度学习的同学都会有类似的困惑，市面上有很多开源框架，如 PyTorch、Caffe、MXNet、PaddlePaddle等，该如何进行选择呢？在我看来，TensorFlow 的生态建设是最完整的，因为：

在开发语言方面，它支持 Python 开发、C++ 开发、JavaScript 开发、Swift 开发；
在模型开发方面，支持数据输入预处理、模型构建、模型训练、模型导出全流程；
在模型部署方面，支持在移动设备、嵌入式设备、服务端多种方式部署；
在硬件平台方面，支持在 CPU、GPU、TPU、RPI 等不同硬件上运行；
在开发工具方面，支持 TensorBoard 训练可视化、TensorFlow Hub 丰富的模型库

基于 TensorFlow 丰富的生态特点，我将 TensorFlow 作为开发的第一框架，便于自己快速在生产环境中部署深度学习模型。

1.2 TensorFlow 安装

在官方安装教程中，介绍了两种安装方法，分别是 pip 软件包管理器以及 docker 容器两种方式，同时还提供了在 Google Colab 上调试的方法（需要稳定的网络）。

官方安装教程
https://tensorflow.google.cn/install
Google Colab
https://colab.research.google.com/notebooks/welcome.ipynb

docker 可以有效的对环境进行隔离，容器中已经配置好了相关环境，可以免去很多手动安装操作，但对于 docker 操作不熟悉的同学来说，使用起来不太方便。

为了避免环境之间的影响，这里我推荐使用 conda 来创建虚拟环境。本文不介绍 conda 的安装及使用方法，没有安装的同学可以参考相关教程。

创建 conda 环境，安装GPU 版本的 TensorFlow

conda create -n tensorflow-gpu-2 python=3.7
conda activate tensorflow-gpu-2
pip install tensorflow-gpu

经过以上步骤，会在你的系统中安装好最新版本的 TensorFlow 。

2 Why YOLOv3?

YOLOv3 作为 one-stage 目标检测算法典型代表，在工业界应用非常广泛，尤其是对于实时性要求较高的场合，YOLOv3 及其各种变体基本上是第一选择。虽然现在已经有 YOLOv4 和 YOLOv5 更先进的算法，但也都是在 YOLOv3 的基础上改进而来，因此有必要先掌握 YOLOv3 再学习 YOLOv4 和 YOLOv5。

YOLOv3 原论文写得还是很“随意”的，很多技术细节没有讲，但这并不妨碍大家对他的肯定，关于对 YOLOv3 的解读，推荐两篇文章，分别是《深入浅出Yolo系列之 Yolov3 & Yolov4 & Yolov5 核心基础知识完整讲解》以及《你一定从未看过如此通俗易懂的 YOLO 系列（从 V1 到 V5 ）模型解读！》。

深入浅出Yolo系列之 Yolov3 & Yolov4 & Yolov5 核心基础知识完整讲解
https://zhuanlan.zhihu.com/p/143747206

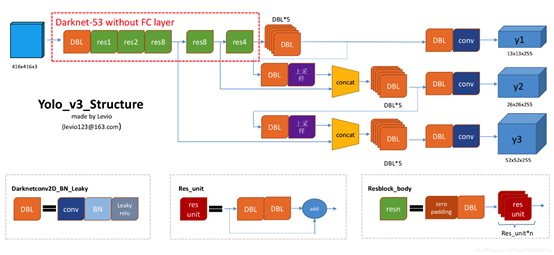

YOLOv3 整体结构如图所示，可以看到尺寸为 416 x 416 的输入图片进入 Darknet-53 网络后得到了 3 个分支，这些分支在经过一系列的卷积、上采样以及合并等操作后得到三个尺寸不一的 feature map，形状分别为 [13, 13, 255]、[26, 26, 255] 和 [52, 52, 255]，对这三个尺度的 feature map 经过一系列的后处理，即可得到输入图像的目标检测框。

YOLOv3 主要有以下几个特点：

采用 darknet53 作为特征提取网络；
多尺度预测，输出三个分支，分别是 8 倍、16 倍、32 倍下采样，分别实现对小目标、中目标、大目标的检测；
每个尺度使用三种宽高比的 anchor 进行预测，所以总共包含 9 个 anchor;
网络的三个基本组件，分别是 DBL、res unit、rexn，具体细节参考上图;
没有池化层和全连接层，通过改变卷积核的步长来调整张量的尺寸；

通过上边的归纳，相信你对 YOLOv3 的算法原理有了基本的了解，接下来重点介绍代码实现部分。

3 Show me code

3.1 总体流程

要完成一个深度学习模型的推理，我们要依次完成以下步骤：

定义模型输入
定义模型输出
加载权重文件
准备输入数据
模型前向推理
输出后处理
结果可视化

总体代码如下（代码是在 YunYang1994/TensorFlow2.0-Examples(github.com/YunYang1994/TensorFlow2.0-Examples) 的基础上修改），本质上深度学习模型推理都是类似的流程，只不过不同的算法在网络实现部分会有差异。

# 1、定义模型输入
input_size   = 416
input_layer  = tf.keras.layers.Input([input_size, input_size, 3])

# 2、定义模型输出
# 获得三种尺度的卷积输出
# 具体实现见 YOLOv3 函数说明
feature_maps = YOLOv3(input_layer)
bbox_tensors = []
# 依次遍历小、中、大尺寸的特征图
 for i, fm in enumerate(feature_maps):
     # 对每个分支的通道信息进行解码，得到预测框的大小、置信度和类别概率
     # 具体操作见 decode 函数说明
     bbox_tensor = decode(fm, i)
     bbox_tensors.append(bbox_tensor)

 # 3 加载权重文件
 # 根据上边定义好的输入输出，实例化模型
 model = tf.keras.Model(input_layer, bbox_tensors)
 # 加载权重文件
 utils.load_weights(model, "./yolov3.weights")
 # 输出模型信息
 model.summary()

 # 4、准备输入数据
 image_path   = "./docs/kite.jpg"
 original_image      = cv2.imread(image_path)
 original_image      = cv2.cvtColor(original_image, cv2.COLOR_BGR2RGB)
 original_image_size = original_image.shape[:2]
 image_data = utils.image_preporcess(np.copy(original_image), [input_size, input_size])
 image_data = image_data[np.newaxis, ...].astype(np.float32)

 # 5、模型前向推理
 pred_bbox = model.predict(image_data)
 pred_bbox = [tf.reshape(x, (-1, tf.shape(x)[-1])) for x in pred_bbox]
 pred_bbox = tf.concat(pred_bbox, axis=0)

 # 6、输出后处理，
 bboxes = utils.postprocess_boxes(pred_bbox, original_image_size, input_size, 0.3)
 bboxes = utils.nms(bboxes, 0.45, method='nms')

 # 7、结果可视化
 image = utils.draw_bbox(original_image, bboxes)
 image = Image.fromarray(image)
 image.save("result.jpg")
 # image.show()

其中模型定义、数据后处理是关键，这里对其具体的实现进行介绍。

3.2 网络结构

代码中的 common.convolutional() 和 common.upsample() 是实现卷积层和上采样操作，其定义在工程中 (TensorFlow2.0-Examples) common.py 文件中，这里不再进一步展开。

 def YOLOv3(input_layer):
      # 输入层进入 Darknet-53 网络后，得到了三个分支
      route_1, route_2, conv = backbone.darknet53(input_layer)
      # 见上图中的橘黄色模块(DBL)，一共需要进行5次卷积操作
      conv = common.convolutional(conv, (1, 1, 1024,  512))
      conv = common.convolutional(conv, (3, 3,  512, 1024))
      conv = common.convolutional(conv, (1, 1, 1024,  512))
      conv = common.convolutional(conv, (3, 3,  512, 1024))
      conv = common.convolutional(conv, (1, 1, 1024,  512))
     conv_lobj_branch = common.convolutional(conv, (3, 3, 512, 1024))
     # conv_lbbox 用于预测大尺寸物体，shape = [None, 13, 13, 255]
     conv_lbbox = common.convolutional(conv_lobj_branch, (1, 1, 1024, 3*(NUM_CLASS + 5)),
                                                             activate=False, bn=False)
     conv = common.convolutional(conv, (1, 1,  512,  256))
     # 这里的 upsample 使用的是最近邻插值方法，这样的好处在于上采样过程不需要学习，从而减少了网络参数
     conv = common.upsample(conv)
     conv = tf.concat([conv, route_2], axis=-1)
     conv = common.convolutional(conv, (1, 1, 768, 256))
     conv = common.convolutional(conv, (3, 3, 256, 512))
     conv = common.convolutional(conv, (1, 1, 512, 256))
     conv = common.convolutional(conv, (3, 3, 256, 512))
     conv = common.convolutional(conv, (1, 1, 512, 256))
     conv_mobj_branch = common.convolutional(conv, (3, 3, 256, 512))
     # conv_mbbox 用于预测中等尺寸物体，shape = [None, 26, 26, 255]
     conv_mbbox = common.convolutional(conv_mobj_branch, (1, 1, 512, 3*(NUM_CLASS + 5)),
                                                             activate=False, bn=False)
     conv = common.convolutional(conv, (1, 1, 256, 128))
     conv = common.upsample(conv)
     conv = tf.concat([conv, route_1], axis=-1)
     conv = common.convolutional(conv, (1, 1, 384, 128))
     conv = common.convolutional(conv, (3, 3, 128, 256))
     conv = common.convolutional(conv, (1, 1, 256, 128))       conv = common.convolutional(conv, (3, 3, 128, 256))
     conv = common.convolutional(conv, (1, 1, 256, 128))
     conv_sobj_branch = common.convolutional(conv, (3, 3, 128, 256))
     # conv_sbbox 用于预测小尺寸物体，shape = [None, 52, 52, 255]
     conv_sbbox = common.convolutional(conv_sobj_branch, (1, 1, 256, 3*(NUM_CLASS +5)),
                                                             activate=False, bn=False)
     return [conv_sbbox, conv_mbbox, conv_lbbox]

3.3 darknet53

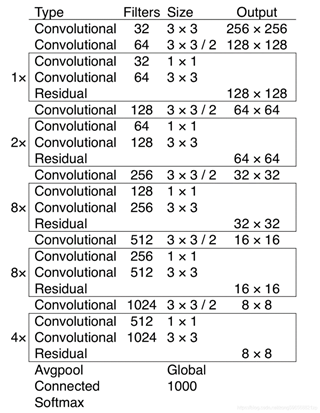

darknet53 网络结构如图所示，主要是由卷积层、残差模块组成。

利用 common.residual_block() 实现残差连接。

  def darknet53(input_data):

      input_data = common.convolutional(input_data, (3, 3,  3,  32))
      input_data = common.convolutional(input_data, (3, 3, 32,  64), downsample=True)

      for i in range(1):
          input_data = common.residual_block(input_data,  64,  32, 64)

      input_data = common.convolutional(input_data, (3, 3,  64, 128), downsample=True)

     for i in range(2):
         input_data = common.residual_block(input_data, 128,  64, 128)

     input_data = common.convolutional(input_data, (3, 3, 128, 256), downsample=True)

     for i in range(8):
         input_data = common.residual_block(input_data, 256, 128, 256)

     route_1 = input_data
     input_data = common.convolutional(input_data, (3, 3, 256, 512), downsample=True)

     for i in range(8):
         input_data = common.residual_block(input_data, 512, 256, 512)

     route_2 = input_data
     input_data = common.convolutional(input_data, (3, 3, 512, 1024), downsample=True)

     for i in range(4):
         input_data = common.residual_block(input_data, 1024, 512, 1024)

     return route_1, route_2, input_data

3.4 decode 处理

YOLOv3 网络的三个分支输出会被送入 decode 模块对 feature map 的通道信息进行解码，输出的是预测框在原图上的 [x, y, w, h, score, prob]。

  def decode(conv_output, i=0):
      """
      return tensor of shape [batch_size, output_size, output_size, anchor_per_scale, 5 + num_classes]
              contains (x, y, w, h, score, probability)
      """

      conv_shape       = tf.shape(conv_output)
      batch_size       = conv_shape[0]
      output_size      = conv_shape[1]

     # 对 tensor 进行 reshape
     conv_output = tf.reshape(conv_output, (batch_size, output_size, output_size, 3, 5 + NUM_CLASS))

     # 按顺序提取[x, y, w, h, c]
     conv_raw_dxdy = conv_output[:, :, :, :, 0:2] # 中心位置的偏移量
     conv_raw_dwdh = conv_output[:, :, :, :, 2:4] # 预测框长宽的偏移量
     conv_raw_conf = conv_output[:, :, :, :, 4:5] # 预测框的置信度
     conv_raw_prob = conv_output[:, :, :, :, 5: ] # 预测框的类别概率

     # 好了，接下来是画网格。其中，output_size 等于 13、26 或者 52
     y = tf.tile(tf.range(output_size, dtype=tf.int32)[:, tf.newaxis], [1, output_size])
     x = tf.tile(tf.range(output_size, dtype=tf.int32)[tf.newaxis, :], [output_size, 1])
     xy_grid = tf.concat([x[:, :, tf.newaxis], y[:, :, tf.newaxis]], axis=-1)
     xy_grid = tf.tile(xy_grid[tf.newaxis, :, :, tf.newaxis, :], [batch_size, 1, 1, 3, 1])
     xy_grid = tf.cast(xy_grid, tf.float32) # 计算网格左上角的位置，即cx cy的值

     # 根据上图公式计算预测框的中心位置
     # 这里的 i=0、1 或者 2， 以分别对应三种网格尺度
     pred_xy = (tf.sigmoid(conv_raw_dxdy) + xy_grid) * STRIDES[i] # 计算预测框在原图尺寸上的x y
     pred_wh = (tf.exp(conv_raw_dwdh) * ANCHORS[i]) * STRIDES[i] # 计算预测框在原图尺寸上的w h
     pred_xywh = tf.concat([pred_xy, pred_wh], axis=-1) # 拼接起来
     pred_conf = tf.sigmoid(conv_raw_conf) # 计算预测框里object的置信度
     pred_prob = tf.sigmoid(conv_raw_prob) # 计算预测框里object的类别概率

     return tf.concat([pred_xywh, pred_conf, pred_prob], axis=-1)

3.5 后处理

从网络结构拿到检测框之后，就需要对框进行后处理了，包括根据阈值去掉得分低的检测框、NMS过滤掉多余的检测框等，然后再把框在原图上绘制出来，就完成了整个检测流程。

4 Summary

通过本文的介绍，相信大家对 TensorFlow 的特点以及实现目标检测算法的流程有了基本的了解，在后续的文章中，我会进一步的介绍如何训练 YOLOv3 网络，以及如何在生产环境中部署 YOLOv3 网络，敬请期待！
