S32R45雷达芯片SPT3

SPT算法加速

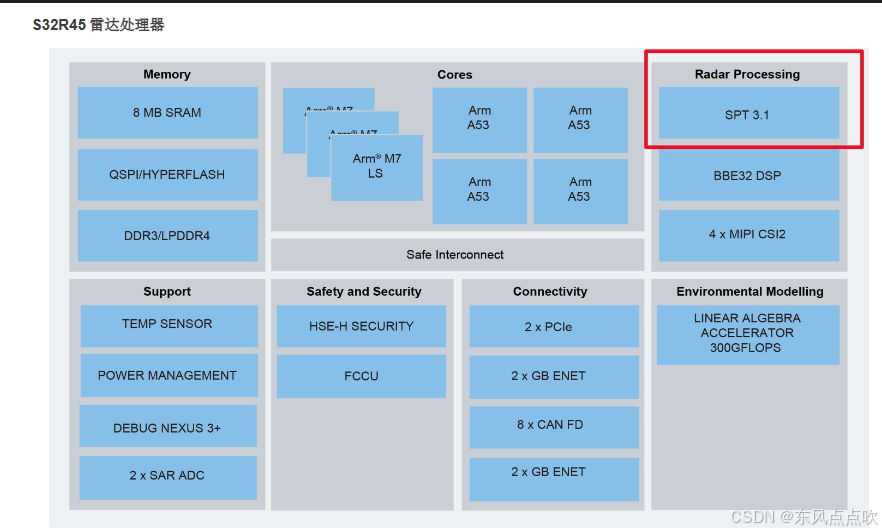

SPT是S32r45雷达芯片内的算法加速模块，其使用的语言为类汇编。可以通过SPT将雷达原始数据进行快速的傅里叶变换、加窗、简单的逻辑运算、添加导向矢量。
总的来说，你可以用SPT来计算目标的4D信息，距离、速度、水平角、俯仰角。
因为关于SPT的中文资料太少（即使现在是24年末），遂小编决定发布此篇文章。
本文章仅做简单说明，实际涉及到的参数各位完全可以通过看相关文档来了解（实际是小编一年前搞的东西，现在忘的差不多了，又不敢误导大家哈哈哈）

SPT的参考资料

一般使用SPT时，会参考四个资料：
1.《as-spt3-manual.pdf》：SPT的语法固定格式
2.《rm590505 - S32R45 Reference Manual (0.5).pdf》：SPT内语言的使用参数说明
3.《SPT_Kernels_RRM_Design_Document.pdf》：SPT提供的历程算法流程
4.《SPT Tips.pdf》：此文档解释了SPT使用的局限性
另外，有任何问题可以去NSP官网社区询问，SPT是有中国工程师可以帮你解答的（咱也不知道为啥他不给写简化版的使用说明，现在知识壁垒都这么严重吗？难道是这玩意涉密？），所以不一定非得使用英文。

SPT命令简介

SPT有自己单独的数据空间，专门用于数据的计算。所以它有专用的数据载入或输出命令，因为是自己单独的数据空间，所以很多正常的计算方法都需要将其考虑在内：例如实际的计算空间（包含输入输出和运算空间）是否满足要求，因此想要自由地计算数据需要提前将SPT的限制条件全部搞清楚。
也正因为SPT内部存在独立的存储空间，所以大家可以将它看做是矩阵类型的存储方式，由此一定会涉及到转置等操作。
另外，SPT是可以进行多线程运算的，目前所给的例子中最多涉及到两线程运算。其实这样也已经很快了。亲测实际的256samples，64chirp，192channel的多普勒运算时间也就是2ms，所以它的加速功能非常实用。

PDMA命令

PDMA是比较重要的命令，需要仔细研究。
PDMA命令是用于在SPT内部空间与外部空间进行数据搬移的命令
简单来说就是数据的输入和输出。一般用于在运算开始和结束时。

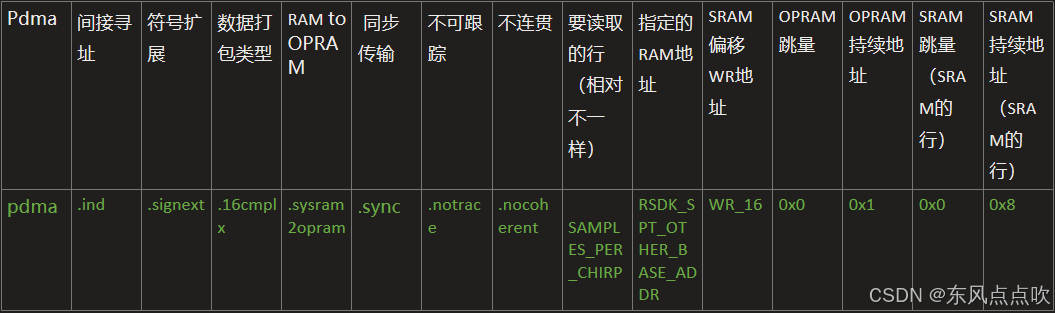

以下是PDMA命令的其中一种写法说明（注意后面不再做说明，使用格式不止一种，需要大家根据实际场景进行适配，参见《as-spt3-manual.pdf》）
它可以实现隔行输入或输出，这样更有利于将数据排列成后一步计算所需的格式要求（例如对行做FFT和对列做FFT）。
其也可以用作数据压缩的工具，将其存储在外部时会涉及到数据量超大的问题，这时候进行数据压缩，可以减少一半的存储量，当然了，压缩一定会损失精度。小编这里常用的压缩格式是CP4Q

COPY命令

COPY命令可以用来对数据进行清除、转移、转置等操作。
例如进行完RANG的FFT操作以后，可以对数据进行转置操作，这样更方便进行后面的多普勒维FFT。

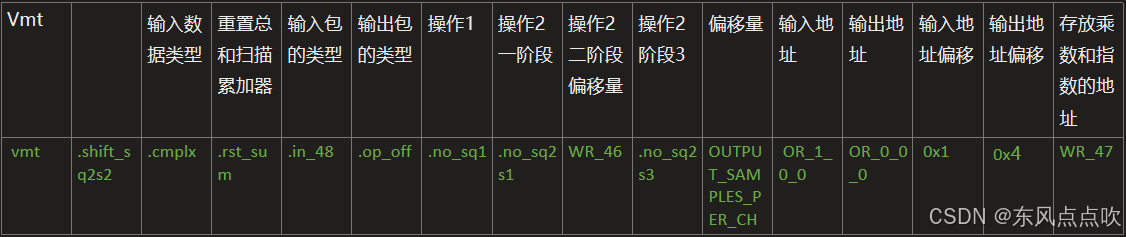

VMT命令

VMT复杂操作指令，其实包含了提取绝对值、共轭、偏移、缩放等操作
此命令可以根据设置操作1和操作2的不同阶段来对应实际的数据操作。

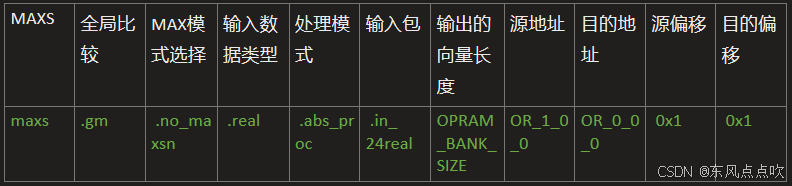

MAX命令

MAX命令顾名思义，就是寻找最大值的命令。
其不止可以用于寻找最大值，还可以用于筛选一定范围的值，输出不同的最大值格式例如最大值序号，最大值。
建议MAX配合repeat一起使用效果更佳~

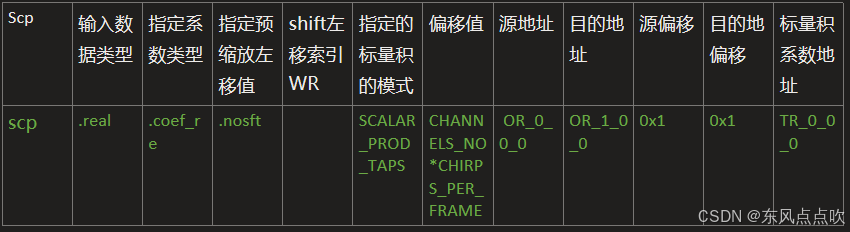

SCP命令

SCP非相干累积
简单来说就是加和后取平均。
一般会用于查找峰值前的处理（查找目标前先给相同的数据合并）

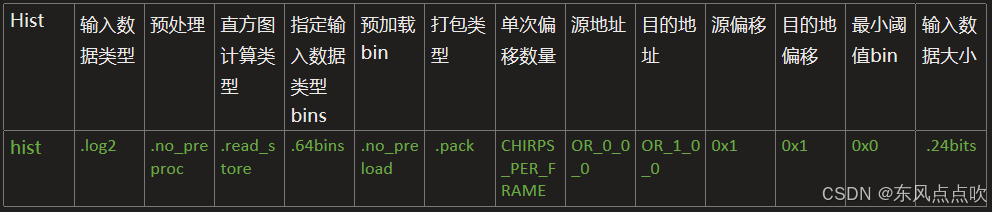

HIST命令

HIST命令用于输出直方图

RDX4/RDX2命令

RDX4/RDX2其实就是用于FFT
不同的使用次数可以直接看做FFT大小
例如FFT512需要4个RDX4和1个RDX2，实际对照关系可以参照《rm590505 - S32R45 Reference Manual (0.5).pdf》的74.9.9.5。
或者可以直接参照SDK中的例子进行复制粘贴（抄是最简单的办法）
可以在FFT中直接进行加窗操作。

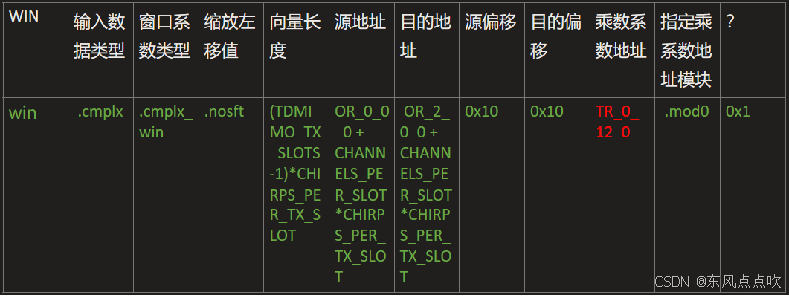

WIN命令

WIN命令顾名思义就是加窗命令，需要引用外部文件，进行加窗。外部文件可以使用matlab进行窗生成，根据需要生成不同的窗文件。

EVT/WAIT命令

此两种命令可以组合使用，EVT命令可以引起外部函数事件，WAIT命令可以等待外部函数触发以达到等待与继续运行的目的。一般拿来一边发波一边处理。

其他命令

其他会存在一些基本的命令，类似于C代码中的for循环，if判断，第二线程使用的命令。
还有WR工作寄存器，可以用于保存源地址和输出地址，与ADD命令配合，还能实现源地址和目的地址的偏移。一般也会与loop循环（即for循环）相配合。
还有set赋值语句在地址跳转放入时会提前使用设置。
线程命令thread在提高效率方面还是非常好用的，不过要注意不同的现成需要使用不同的命令，例如copy是用在主线程的，copyb是用在子线程的。

写在最后

SPT的命令有很多种组合，但其实总的来说，适合的只有几种，所以大家不要一看这么多写法就放弃。希望对各位的使用有帮助。
