四、SpringCloud Alibaba搭建Nacos集群

Nacos定义为一个IDC内部应用组件，并非面向公网环境的产品，建议在内部隔离网络环境中部署，强烈不建议部署在公共网络环境。

Nacos支持三种部署模式

单机模式 - 用于测试和单机试用。
集群模式 - 用于生产环境，确保高可用。
多集群模式 - 用于多数据中心场景。

单机模式下运行Nacos

Linux下运行

./startup.sh -m standalone

Windows下运行

startup.cmd -m standalone

单机模式支持mysql

执行mysql初始化文件mysql-schema.sql（在nacos的conf目录下）

/*
   * Copyright 1999-2018 Alibaba Group Holding Ltd.
   *
   * Licensed under the Apache License, Version 2.0 (the "License");
   * you may not use this file except in compliance with the License.
   * You may obtain a copy of the License at
   *
   *      http://www.apache.org/licenses/LICENSE-2.0
   *
   * Unless required by applicable law or agreed to in writing, software
   * distributed under the License is distributed on an "AS IS" BASIS,
   * WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
   * See the License for the specific language governing permissions and
   * limitations under the License.
   */

  /******************************************/
  /*   数据库全名 = nacos_config   */
  /*   表名称 = config_info   */
  /******************************************/
  CREATE TABLE `config_info` (
    `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT 'id',
    `data_id` varchar(255) NOT NULL COMMENT 'data_id',
    `group_id` varchar(128) DEFAULT NULL,
    `content` longtext NOT NULL COMMENT 'content',
    `md5` varchar(32) DEFAULT NULL COMMENT 'md5',
    `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
    `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '修改时间',
    `src_user` text COMMENT 'source user',
    `src_ip` varchar(50) DEFAULT NULL COMMENT 'source ip',
    `app_name` varchar(128) DEFAULT NULL,
    `tenant_id` varchar(128) DEFAULT '' COMMENT '租户字段',
    `c_desc` varchar(256) DEFAULT NULL,
    `c_use` varchar(64) DEFAULT NULL,
    `effect` varchar(64) DEFAULT NULL,
    `type` varchar(64) DEFAULT NULL,
    `c_schema` text,
    `encrypted_data_key` text NOT NULL COMMENT '秘钥',
    PRIMARY KEY (`id`),
    UNIQUE KEY `uk_configinfo_datagrouptenant` (`data_id`,`group_id`,`tenant_id`)
  ) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='config_info';

  /******************************************/
  /*   数据库全名 = nacos_config   */
  /*   表名称 = config_info_aggr   */
  /******************************************/
  CREATE TABLE `config_info_aggr` (
    `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT 'id',
    `data_id` varchar(255) NOT NULL COMMENT 'data_id',
    `group_id` varchar(128) NOT NULL COMMENT 'group_id',
    `datum_id` varchar(255) NOT NULL COMMENT 'datum_id',
    `content` longtext NOT NULL COMMENT '内容',
    `gmt_modified` datetime NOT NULL COMMENT '修改时间',
    `app_name` varchar(128) DEFAULT NULL,
    `tenant_id` varchar(128) DEFAULT '' COMMENT '租户字段',
    PRIMARY KEY (`id`),
    UNIQUE KEY `uk_configinfoaggr_datagrouptenantdatum` (`data_id`,`group_id`,`tenant_id`,`datum_id`)
  ) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='增加租户字段';


  /******************************************/
  /*   数据库全名 = nacos_config   */
  /*   表名称 = config_info_beta   */
  /******************************************/
  CREATE TABLE `config_info_beta` (
    `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT 'id',
    `data_id` varchar(255) NOT NULL COMMENT 'data_id',
    `group_id` varchar(128) NOT NULL COMMENT 'group_id',
    `app_name` varchar(128) DEFAULT NULL COMMENT 'app_name',
    `content` longtext NOT NULL COMMENT 'content',
    `beta_ips` varchar(1024) DEFAULT NULL COMMENT 'betaIps',
    `md5` varchar(32) DEFAULT NULL COMMENT 'md5',
    `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
    `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '修改时间',
    `src_user` text COMMENT 'source user',
    `src_ip` varchar(50) DEFAULT NULL COMMENT 'source ip',
    `tenant_id` varchar(128) DEFAULT '' COMMENT '租户字段',
    `encrypted_data_key` text NOT NULL COMMENT '秘钥',
    PRIMARY KEY (`id`),
    UNIQUE KEY `uk_configinfobeta_datagrouptenant` (`data_id`,`group_id`,`tenant_id`)
  ) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='config_info_beta';

  /******************************************/
  /*   数据库全名 = nacos_config   */
  /*   表名称 = config_info_tag   */
  /******************************************/
  CREATE TABLE `config_info_tag` (
    `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT 'id',
    `data_id` varchar(255) NOT NULL COMMENT 'data_id',
    `group_id` varchar(128) NOT NULL COMMENT 'group_id',
    `tenant_id` varchar(128) DEFAULT '' COMMENT 'tenant_id',
    `tag_id` varchar(128) NOT NULL COMMENT 'tag_id',
    `app_name` varchar(128) DEFAULT NULL COMMENT 'app_name',
    `content` longtext NOT NULL COMMENT 'content',
    `md5` varchar(32) DEFAULT NULL COMMENT 'md5',
    `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
    `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '修改时间',
    `src_user` text COMMENT 'source user',
    `src_ip` varchar(50) DEFAULT NULL COMMENT 'source ip',
    PRIMARY KEY (`id`),
    UNIQUE KEY `uk_configinfotag_datagrouptenanttag` (`data_id`,`group_id`,`tenant_id`,`tag_id`)
  ) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='config_info_tag';

  /******************************************/
  /*   数据库全名 = nacos_config   */
  /*   表名称 = config_tags_relation   */
  /******************************************/
  CREATE TABLE `config_tags_relation` (
    `id` bigint(20) NOT NULL COMMENT 'id',
    `tag_name` varchar(128) NOT NULL COMMENT 'tag_name',
    `tag_type` varchar(64) DEFAULT NULL COMMENT 'tag_type',
    `data_id` varchar(255) NOT NULL COMMENT 'data_id',
    `group_id` varchar(128) NOT NULL COMMENT 'group_id',
    `tenant_id` varchar(128) DEFAULT '' COMMENT 'tenant_id',
    `nid` bigint(20) NOT NULL AUTO_INCREMENT,
    PRIMARY KEY (`nid`),
    UNIQUE KEY `uk_configtagrelation_configidtag` (`id`,`tag_name`,`tag_type`),
    KEY `idx_tenant_id` (`tenant_id`)
  ) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='config_tag_relation';

  /******************************************/
  /*   数据库全名 = nacos_config   */
  /*   表名称 = group_capacity   */
  /******************************************/
  CREATE TABLE `group_capacity` (
    `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT COMMENT '主键ID',
    `group_id` varchar(128) NOT NULL DEFAULT '' COMMENT 'Group ID，空字符表示整个集群',
    `quota` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '配额，0表示使用默认值',
    `usage` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '使用量',
    `max_size` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '单个配置大小上限，单位为字节，0表示使用默认值',
    `max_aggr_count` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '聚合子配置最大个数，，0表示使用默认值',
    `max_aggr_size` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '单个聚合数据的子配置大小上限，单位为字节，0表示使用默认值',
    `max_history_count` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '最大变更历史数量',
    `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
    `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '修改时间',
    PRIMARY KEY (`id`),
    UNIQUE KEY `uk_group_id` (`group_id`)
  ) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='集群、各Group容量信息表';

  /******************************************/
  /*   数据库全名 = nacos_config   */
  /*   表名称 = his_config_info   */
  /******************************************/
  CREATE TABLE `his_config_info` (
    `id` bigint(20) unsigned NOT NULL,
    `nid` bigint(20) unsigned NOT NULL AUTO_INCREMENT,
    `data_id` varchar(255) NOT NULL,
    `group_id` varchar(128) NOT NULL,
    `app_name` varchar(128) DEFAULT NULL COMMENT 'app_name',
    `content` longtext NOT NULL,
    `md5` varchar(32) DEFAULT NULL,
    `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP,
    `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP,
    `src_user` text,
    `src_ip` varchar(50) DEFAULT NULL,
    `op_type` char(10) DEFAULT NULL,
    `tenant_id` varchar(128) DEFAULT '' COMMENT '租户字段',
    `encrypted_data_key` text NOT NULL COMMENT '秘钥',
    PRIMARY KEY (`nid`),
    KEY `idx_gmt_create` (`gmt_create`),
    KEY `idx_gmt_modified` (`gmt_modified`),
    KEY `idx_did` (`data_id`)
  ) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='多租户改造';


  /******************************************/
  /*   数据库全名 = nacos_config   */
  /*   表名称 = tenant_capacity   */
  /******************************************/
  CREATE TABLE `tenant_capacity` (
    `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT COMMENT '主键ID',
    `tenant_id` varchar(128) NOT NULL DEFAULT '' COMMENT 'Tenant ID',
    `quota` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '配额，0表示使用默认值',
    `usage` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '使用量',
    `max_size` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '单个配置大小上限，单位为字节，0表示使用默认值',
    `max_aggr_count` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '聚合子配置最大个数',
    `max_aggr_size` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '单个聚合数据的子配置大小上限，单位为字节，0表示使用默认值',
    `max_history_count` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '最大变更历史数量',
    `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
    `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '修改时间',
    PRIMARY KEY (`id`),
    UNIQUE KEY `uk_tenant_id` (`tenant_id`)
  ) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='租户容量信息表';


  CREATE TABLE `tenant_info` (
    `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT 'id',
    `kp` varchar(128) NOT NULL COMMENT 'kp',
    `tenant_id` varchar(128) default '' COMMENT 'tenant_id',
    `tenant_name` varchar(128) default '' COMMENT 'tenant_name',
    `tenant_desc` varchar(256) DEFAULT NULL COMMENT 'tenant_desc',
    `create_source` varchar(32) DEFAULT NULL COMMENT 'create_source',
    `gmt_create` bigint(20) NOT NULL COMMENT '创建时间',
    `gmt_modified` bigint(20) NOT NULL COMMENT '修改时间',
    PRIMARY KEY (`id`),
    UNIQUE KEY `uk_tenant_info_kptenantid` (`kp`,`tenant_id`),
    KEY `idx_tenant_id` (`tenant_id`)
  ) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='tenant_info';

  CREATE TABLE `users` (
  	`username` varchar(50) NOT NULL PRIMARY KEY,
  	`password` varchar(500) NOT NULL,
  	`enabled` boolean NOT NULL
  );

  CREATE TABLE `roles` (
  	`username` varchar(50) NOT NULL,
  	`role` varchar(50) NOT NULL,
  	UNIQUE INDEX `idx_user_role` (`username` ASC, `role` ASC) USING BTREE
  );

  CREATE TABLE `permissions` (
      `role` varchar(50) NOT NULL,
      `resource` varchar(255) NOT NULL,
      `action` varchar(8) NOT NULL,
      UNIQUE INDEX `uk_role_permission` (`role`,`resource`,`action`) USING BTREE
  );

  INSERT INTO users (username, password, enabled) VALUES ('nacos', '$2a$10$EuWPZHzz32dJN7jexM34MOeYirDdFAZm2kuWj7VEOJhhZkDrxfvUu', TRUE);

  INSERT INTO roles (username, role) VALUES ('nacos', 'ROLE_ADMIN');

创建nacos_config数据库并执行上面的sql脚本。修改conf/application.properties:

spring.datasource.platform=mysql
nacos.plugin.datasource.log.enabled=true
db.num=1
db.url.0=jdbc:mysql://127.0.0.1:3306/nacos_config?characterEncoding=utf8&connectTimeout=1000&socketTimeout=3000&autoReconnect=true&useUnicode=true&useSSL=false&serverTimezone=UTC&allowPublicKeyRetrieval=true
db.user=root
db.password=你的mysql密码

多集群模式

Nacos支持NameServer路由请求模式，通过它可以设计一个有用的映射规则来控制请求转发到相应的集群，在映射规则中您可以按命名空间或租户等分片请求...

集群模式下运行Nacos

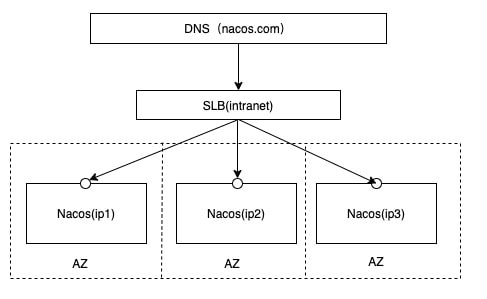

集群部署架构图

http://ip1:port/openAPI 直连ip模式，机器挂则需要修改ip才可以使用。

http://SLB:port/openAPI 挂载SLB模式(内网SLB，不可暴露到公网，以免带来安全风险)，直连SLB即可，下面挂server真实ip，可读性不好。

http://nacos.com:port/openAPI 域名 + SLB模式(内网SLB，不可暴露到公网，以免带来安全风险)，可读性好，而且换ip方便，推荐模式

在这里用三个nacos分别运行在三个端口模拟nacos集群。选择mysql作为外用数据源。

节点概览：

nacos名称	ip	端口
nacos	192.168.31.148	8848
nacos1	192.168.31.148	8858
nacos2	192.168.31.148	8868

分别修改三个nacos的conf/application.properties:

spring.datasource.platform=mysql
nacos.plugin.datasource.log.enabled=true
db.num=1
db.url.0=jdbc:mysql://127.0.0.1:3306/nacos_config?characterEncoding=utf8&connectTimeout=1000&socketTimeout=3000&autoReconnect=true&useUnicode=true&useSSL=false&serverTimezone=UTC&allowPublicKeyRetrieval=true
db.user=root
db.password=你的mysql密码

修改第二个nacos的conf/application.properties的端口从8848改成8858：

server.port=8858

修改第三个nacos的conf/application.properties的端口从8848改成8868：

server.port=8868

分别在三个nacos的conf目录下加入cluster.conf：

192.168.31.148:8848
192.168.31.148:8858
192.168.31.148:8868

192.168.31.148是ip地址。不能写成localhost。

修改nginx配置文件nginx.conf:

http {
   # include       mime.types;
   # default_type  application/octet-stream;
   # sendfile        on;
   # keepalive_timeout  65;
    upstream backend {
        server localhost:8848;
        server localhost:8858;
        server localhost:8868;
    }
    server {
        listen       80;
        server_name  localhost;
        location /nacos {
            proxy_pass http://backend;
        }
    }
}

注意server节点下面的location后面的url是/nacos。

启动nginx后，修改Producer的application.properties：

spring.cloud.nacos.discovery.server-addr=localhost

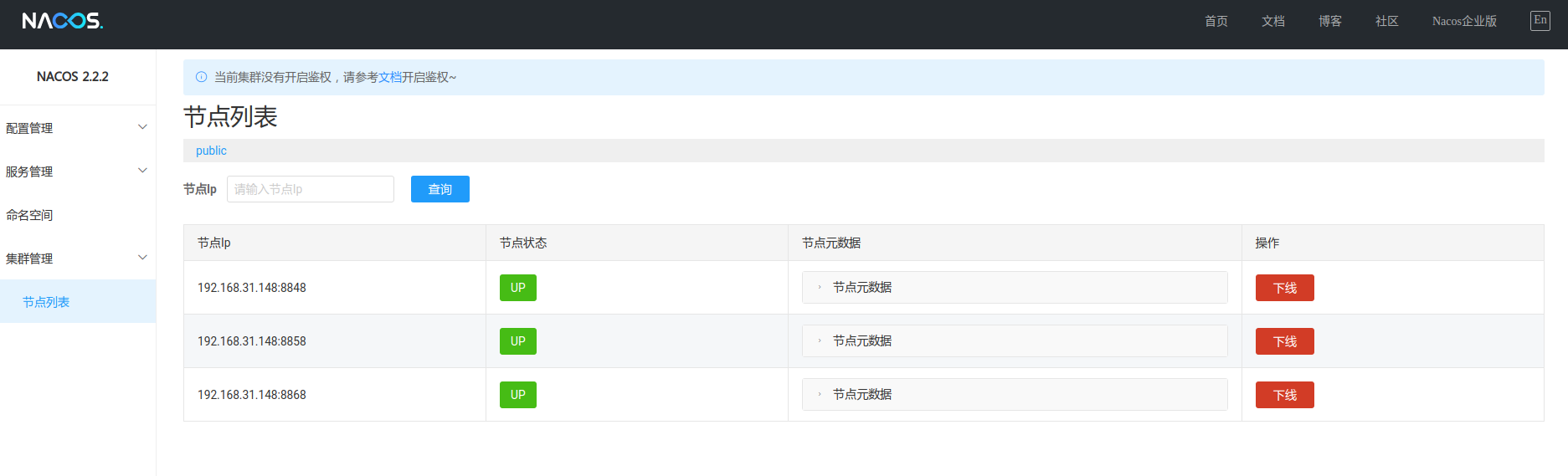

启动Producer后，访问http://localhost/nacos，选择左侧的集群管理 > 节点列表：

这里的节点数量要和集群的节点数量相同。

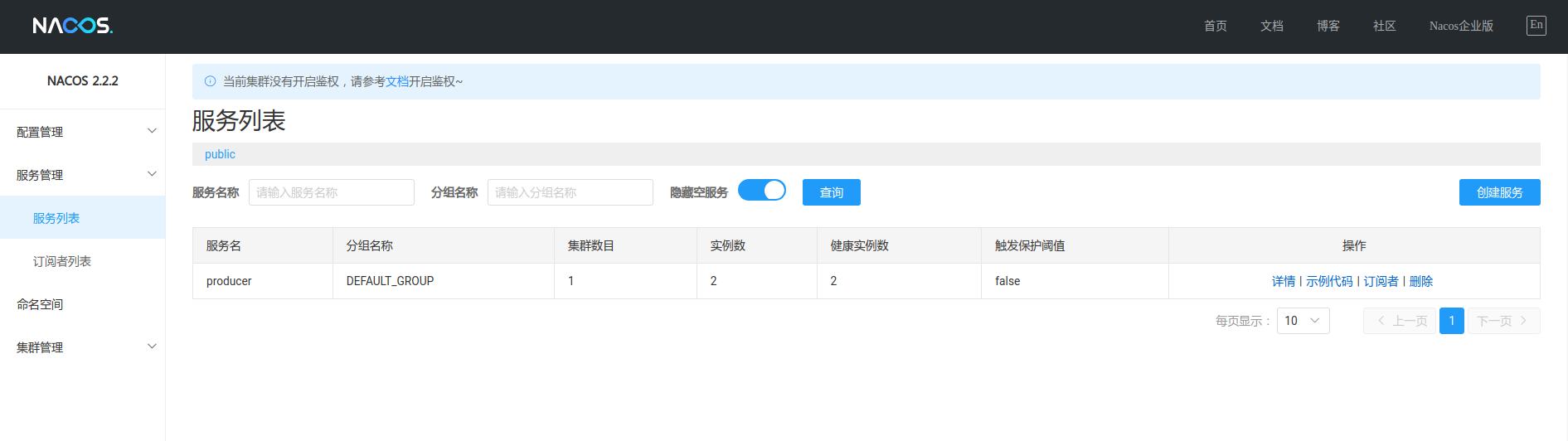

访问nacos控制台左侧的服务管理 > 服务列表：

Producer已注册。
