实验3 转移指令跳转原理及其简单应用编程

四、实验结论

1.实验任务1

  • task1.asm源码
 1 assume cs:code, ds:data
 2
 3 data segment
 4     x db 1, 9, 3
 5     len1 equ $ - x
 6
 7     y dw 1, 9, 3
 8     len2 equ $ - y
 9 data ends
10
11 code segment
12 start:
13     mov ax, data
14     mov ds, ax
15
16     mov si, offset x
17     mov cx, len1
18     mov ah, 2
19  s1:mov dl, [si]
20     or dl, 30h
21     int 21h
22
23     mov dl, ' '
24     int 21h
25
26     inc si
27     loop s1
28
29     mov ah, 2
30     mov dl, 0ah
31     int 21h
32
33     mov si, offset y
34     mov cx, len2/2
35     mov ah, 2
36  s2:mov dx, [si]
37     or dl, 30h
38     int 21h
39
40     mov dl, ' '
41     int 21h
42
43     add si, 2
44     loop s2
45
46     mov ah, 4ch
47     int 21h
48 code ends
49 end start
  • 运行结果

  • 问题1

   跳转的位移量:由跳转指令E2F2可知,F2为补码,其原码对应的十进制数为-14,故位移量为-14。

   对于CPU来说,在执行loop指令时,当前IP地址为0019,加上该指令的字节数(2字节)后为001B,再加上位移量-14后跳转地址即为000D,即标号s1其后指令的偏移地址。

  • 问题2

   跳转的位移量:由跳转指令E2F0可知,F0为补码,其原码对应的十进制数为-10,故位移量为-10。

   对于CPU来说,在执行loop指令时,当前IP地址为0037,加上该指令的字节数(2字节)后为001B,再加上位移量-10后跳转地址即为0029,即标号s2其后指令的偏移地址。

  • 问题3



2.实验任务2

  • task2.asm源码
 1 assume cs:code, ds:data
 2
 3 data segment
 4     dw 200h, 0h, 230h, 0h
 5 data ends
 6
 7 stack segment
 8     db 16 dup(0)
 9 stack ends
10
11 code segment
12 start:
13     mov ax, data
14     mov ds, ax
15
16     mov word ptr ds:[0], offset s1
17     mov word ptr ds:[2], offset s2
18     mov ds:[4], cs
19
20     mov ax, stack
21     mov ss, ax
22     mov sp, 16
23
24     call word ptr ds:[0]
25 s1: pop ax
26
27     call dword ptr ds:[2]
28 s2: pop bx
29     pop cx
30
31     mov ah, 4ch
32     int 21h
33 code ends
34 end start
  • 调试截图

   经过分析、调试、验证后,寄存器(ax)=21H,(bx)=26H,(cx)=067C

  其中,call指令会将ip寄存器中指令地址压栈,所以出栈时是call指令后的下一指令的地址,即0021H,赋值给ax。

  call dword指令会将cs中代码段地址和ip中指令地址分别压栈,所以出栈时是26H和067C分别赋值给cx,bx(先进后出)。



3.实验任务3

  • task3.asm源码
 1 assume ds:data, cs:code
 2
 3 data segment
 4     x db 99, 72, 85, 63, 89, 97, 55
 5     len equ $- x
 6 data ends
 7
 8 code segment
 9 start:
10     mov ax,data
11     mov ds,ax
12     mov si,0
13     mov cx,len
14 s:  call printNumber
15     call printSpace
16     inc si
17     loop s
18
19     mov ax,4c00h
20     int 21h
21
22 printNumber:
23     mov ah, 0
24     mov al, [si]
25     mov bl, 10
26     div bl
27     mov bl,al
28     mov bh,ah
29
30     mov ah,2
31     mov dl,bl;打印商
32     or dl,30h
33     int 21h
34
35     mov dl,bh;打印余数
36     or dl,30h
37     int 21h
38     ret
39
40
41     printSpace:
42     mov ah,2
43     mov dl,' '
44     int 21h
45     ret
46 code ends
47 end start

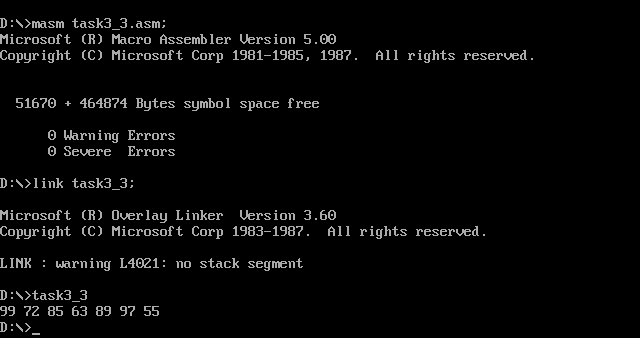

  • 运行测试截图



4.实验任务4

  • task4.asm源码
 1 assume cs:code, ds:data
 2
 3 data segment
 4     str db 'try'
 5     len equ $ - str
 6 data ends
 7
 8 code segment
 9 start:
10     mov ax, data
11     mov ds, ax
12     mov ax,0b800H
13     mov es,ax
14
15     mov si,offset printStr
16     mov ah,2
17     mov bx,0
18     call si
19
20     mov si,offset printStr
21     mov ah,4
22     mov bx,0f00H
23     call si
24
25     mov ah, 4ch
26     int 21h
27
28 printStr:
29     mov cx,len
30     mov si,0
31 s:  mov al,[si]
32     mov es:[bx+si],ax
33     inc si
34     inc bx
35     loop s
36     ret
37
38 code ends
39 end start
  • 运行测试截图



5.实验任务5

  • task5.asm源码
 1 assume cs:code, ds:data
 2
 3 data segment
 4     stu_no db '201983290473'
 5     len = $ - stu_no
 6 data ends
 7
 8 code segment
 9 start:
10     mov ax, data
11     mov ds, ax
12     mov ax,0b800H
13     mov es,ax
14
15     mov cx,0780H
16     mov ah,10H
17     mov al,' '
18     mov bx,0
19
20 s:  mov es:[bx],ax
21     add bx,2
22     loop s
23
24     mov cx,80
25     mov ah,17H
26     mov al,'-'
27 s1: mov es:[bx],ax
28     add bx,2
29     loop s1
30
31     mov cx,len
32     mov bx,0F44H
33     mov si,0
34 s2: mov al,[si]
35     mov es:[bx],ax
36     inc si
37     add bx,2
38     loop s2
39
40     mov ah, 4ch
41     int 21h
42
43 code ends
44 end start
  • 运行测试截图



五、实验总结

  1.本次实验主要是自己尝试实现了一些模块化编程,同时也对显存空间了解得更加透彻。

  2.在验证性实验上,主要了解到loop指令的机器码的后两位是有符号位移量,且用补码的形式给出。
