YOROZUYA 第二次团队作业——原型设计+概要设计

作业所属课程	班级的链接
作业要求	https://edu.cnblogs.com/campus/fzu/202501SoftwareEngineering/homework/14580
作业的目标	提交原型设计，系统设计，数据库设计以及相关需求分析的文档
团队名称	YOROZUYA
团队成员学号-名字	102301323吴金超 102301413余思衡 102301420吴限 102301421翁思铖 102301317余佳兴 082300141吴昕昀 102301325王浩楠 102301433李响 102301423魏昀 102301415叶禹瞳 102301422翁俊龙

1、原型设计

原型设计使用 Figma 进行原型设计，我们提供了设计图以及原型图供参考。

2、UML 设计

2.1、需求分析

首先是整个项目的整体需求分析，我们具体将其分为 5 个模块，如下：

个人信息管理模块
博客模块
学习路径模块
模拟面试模块
付费咨询模块

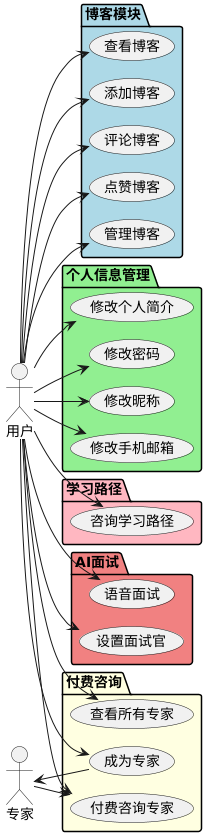

以下是我们的模块化的需求分析的用例图

2.2、核心功能分析

我们使用活动图，时序图以及协作图对我们的一系列核心功能进行了可视化，如下：

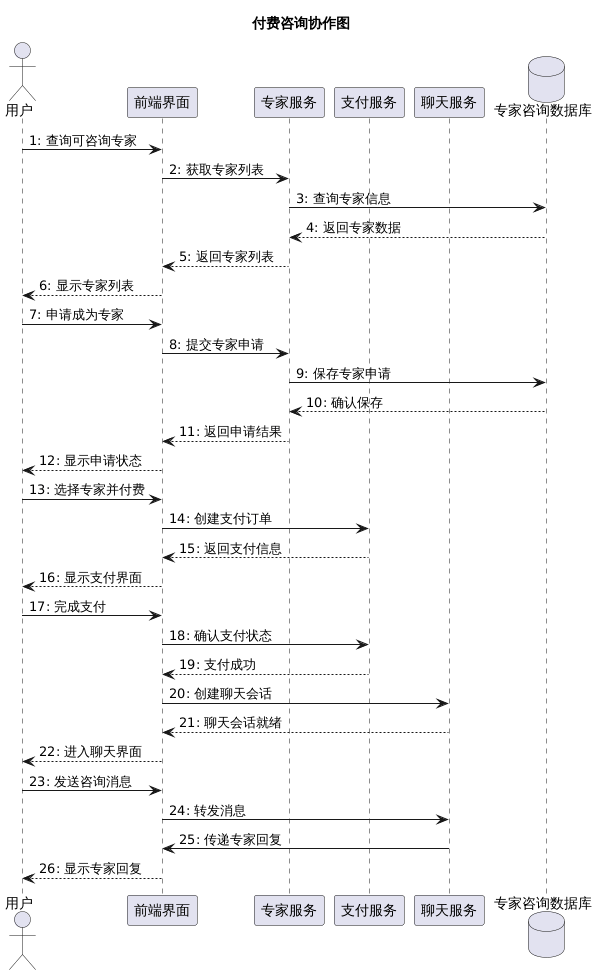

首先是付费咨询的协作图：

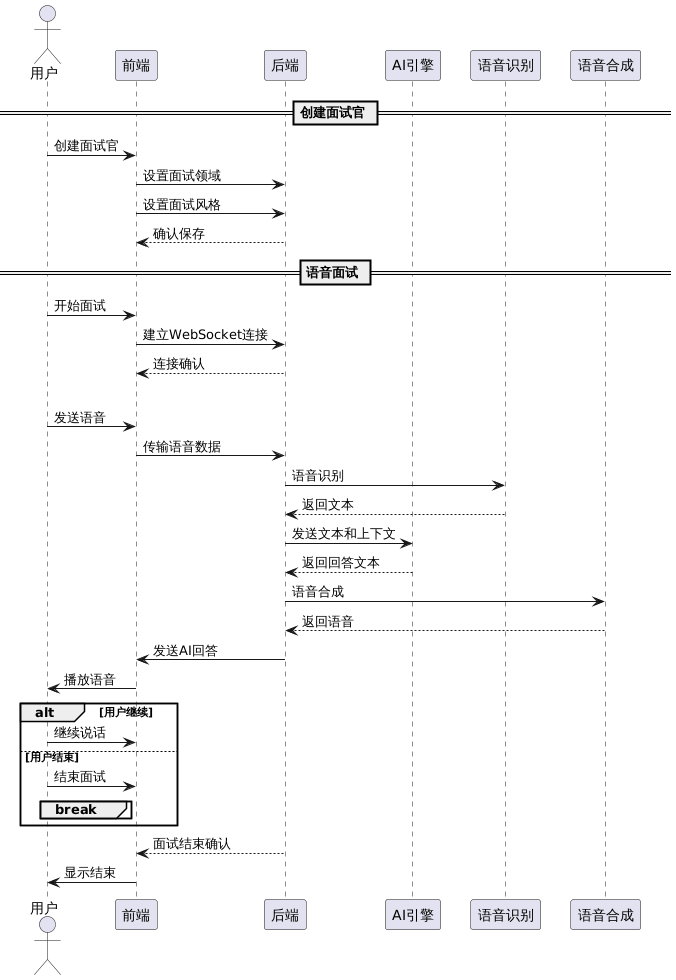

接着是 AI 面试的时序图

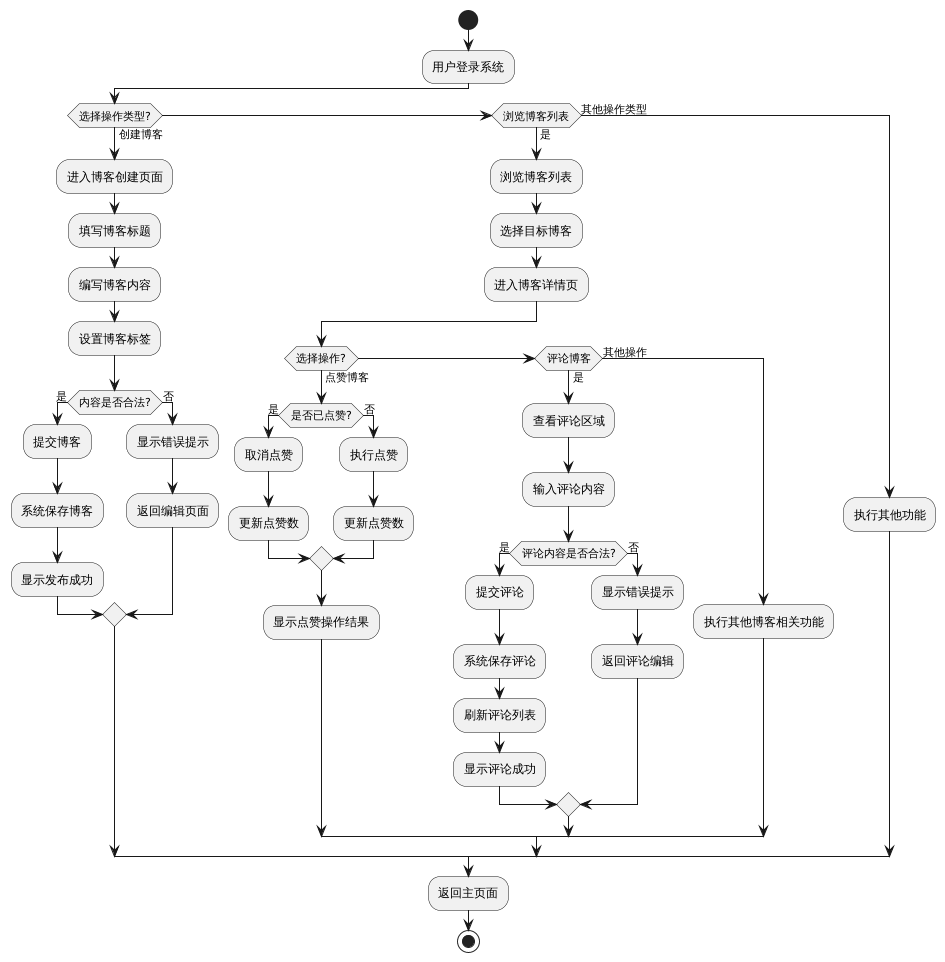

接着是博客模块的活动图

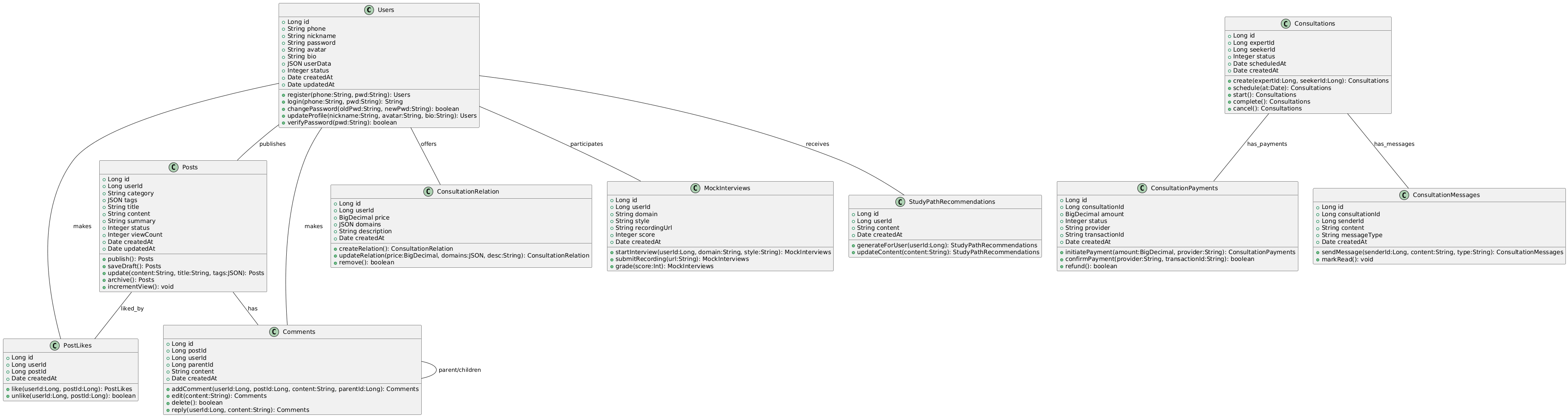

2.3、类图

3、数据库设计

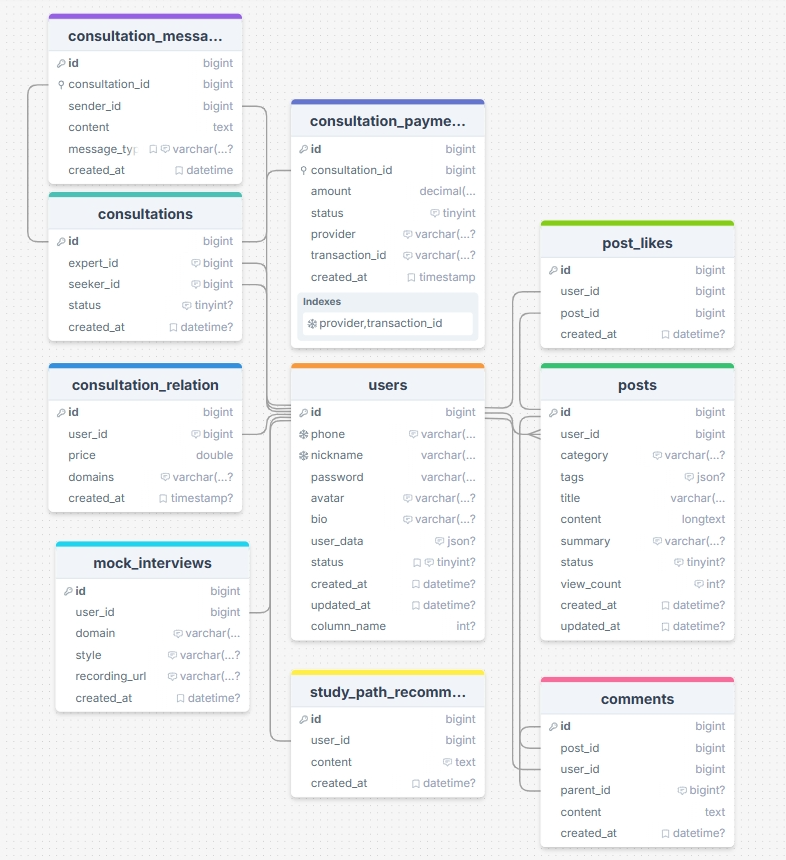

数据库 ER 图具体如下，我们使用 drawsql 进行绘制。详细连接：

以下是我们的数据库表和 Java 中的对象的具体映射

@TableName(value ="users")
@Data
public class Users implements Serializable {
    @TableId
    private Long id;
    private String phone;
    private String nickname;
    private String password;
    private String avatar;
    private String bio;
    private Object userData;
    private Integer status;
    private Date createdAt;
    private Date updatedAt;
}

@TableName(value ="posts")
@Data
public class Posts implements Serializable {
    @TableId
    private Long id;
    private Long userId;
    private String category;
    private String tags;
    private String title;
    private String content;
    private String summary;
    private Integer status;
    private Integer viewCount;
    private Date createdAt;
    private Date updatedAt;
}

@TableName(value ="post_likes")
@Data
public class PostLikes implements Serializable {
    @TableId
    private Long id;
    private Long userId;
    private Long postId;
    private Date createdAt;
}

@TableName(value ="comments")
@Data
public class Comments implements Serializable {
    @TableId
    private Long id;
    private Long postId;
    private Long userId;
    private Long parentId;
    private String content;
    private Date createdAt;
}

@TableName(value = "consultation_relation")
@Data
public class ConsultationRelation implements Serializable {
    private Long id;
    private Long userId;
    private Double price;
    private String domains;
    private Date createdAt;
}

@TableName(value = "consultation_payments")
@Data
public class ConsultationPayments implements Serializable {
    private Long id;
    private Long consultationId;
    private java.math.BigDecimal amount;
    private Integer status;
    private String provider;
    private String transactionId;
    private Date createdAt;
}

@TableName(value = "consultation_messages")
@Data
public class ConsultationMessages implements Serializable {
    private Long id;
    private Long consultationId;
    private Long senderId;
    private String content;
    private String messageType;
    private Date createdAt;
}

@TableName(value ="consultations")
@Data
public class Consultations implements Serializable {
    @TableId
    private Long id;
    private Long expertId;
    private Long seekerId;
    private Integer status;
    private Date createdAt;
}

@TableName(value ="mock_interviews")
@Data
public class MockInterviews implements Serializable {
    @TableId
    private Long id;
    private Long userId;
    private String domain;
    private String style;
    private String recordingUrl;
    private Date createdAt;
}

@TableName(value ="study_path_recommendations")
@Data
public class StudyPathRecommendations implements Serializable {
    @TableId
    private Long id;
    private Long userId;
    private String content;
    private Date createdAt;
}
