第五章 广域网

一、广域网基本概念

广域网WAN：通常指覆盖范围很广的长距离网络，一般有电信公司拥有。主要涉及物理层、数据链路层、网络层。分组交换。

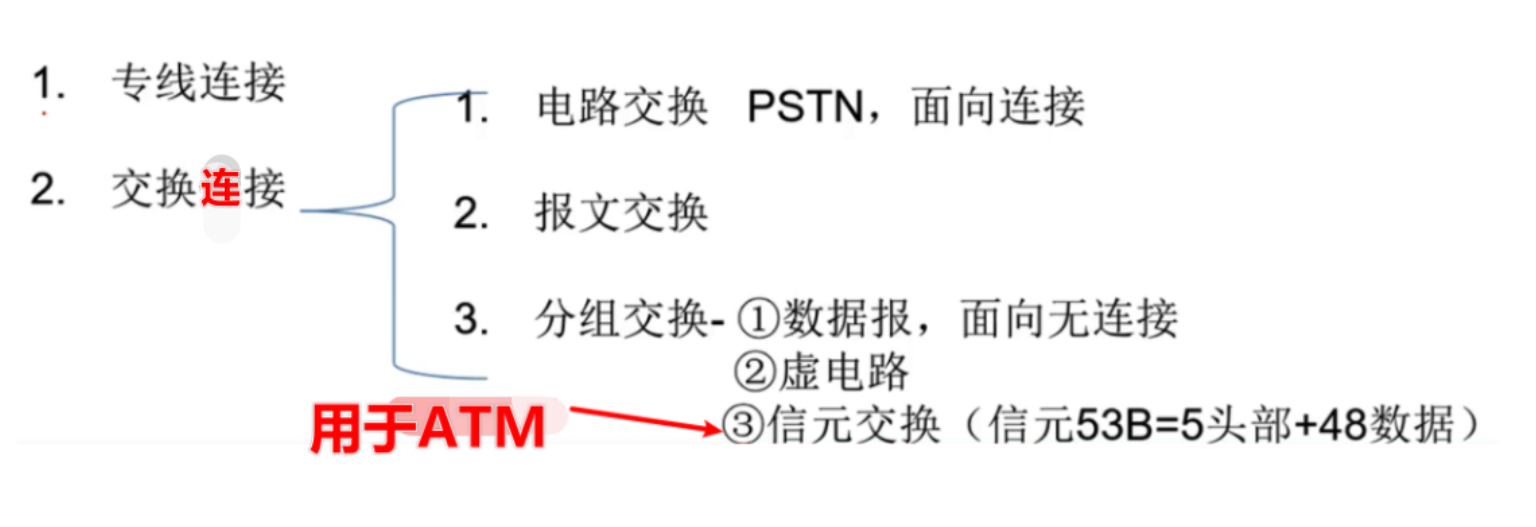

广域网交换方式

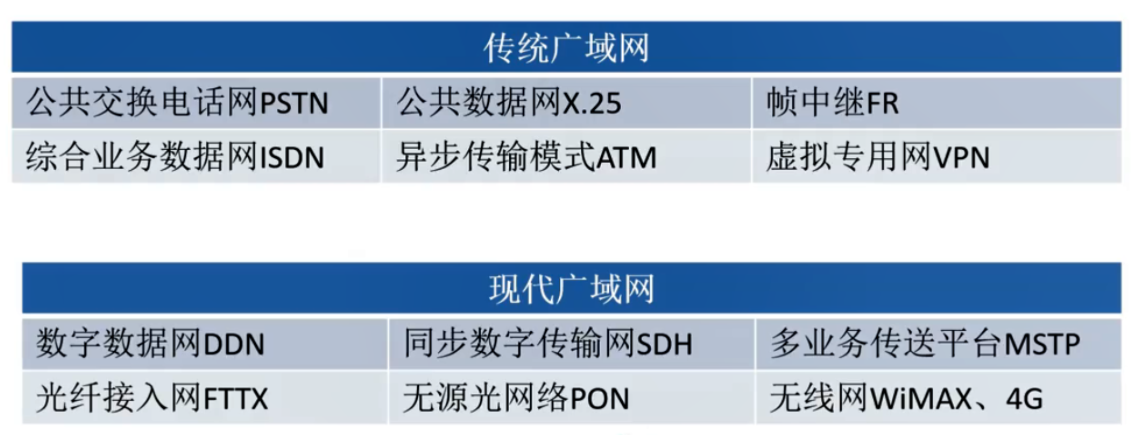

一、广域通信网

二、广域通信网-公共交换电话网PSTN

PSTN：公共交换电话网，早期电话+ “ 猫 ” 拨号上网

机械特性：RS-232-C 串口大多数9针

电气特性：V.10和V.11

调制解调器Modem:俗称 " 猫 "，作用是把电话线里面的模拟信号和数字信号互相转换，V.90标准可以的56Kb/s。

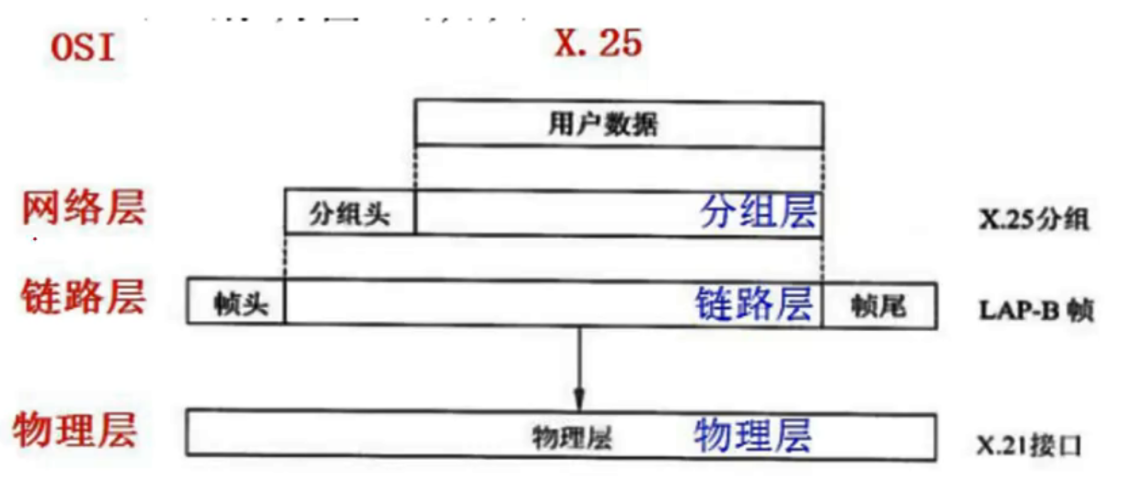

二、广域通信网-X.25

x.25使用分组交换，分为三层：物理层、链路层、网络层。对应OSI的低三层。采用虚电路、面向连接。采用后退N帧ARQ、滑动窗口2.

二、常见的广域网技术-HDLC

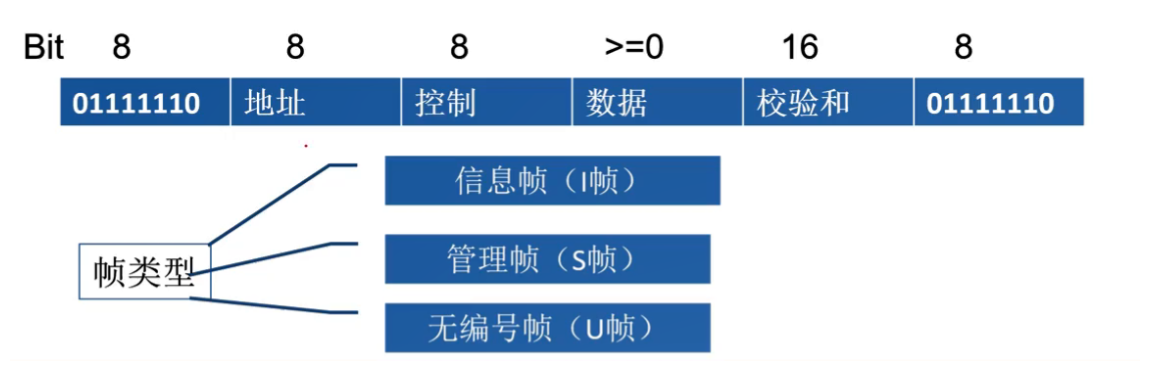

HDLC：一种面向比特的高级数据链路控制协议。

HDLC是思科路由器默认的WAN接口封装协议，思科的私有协议。

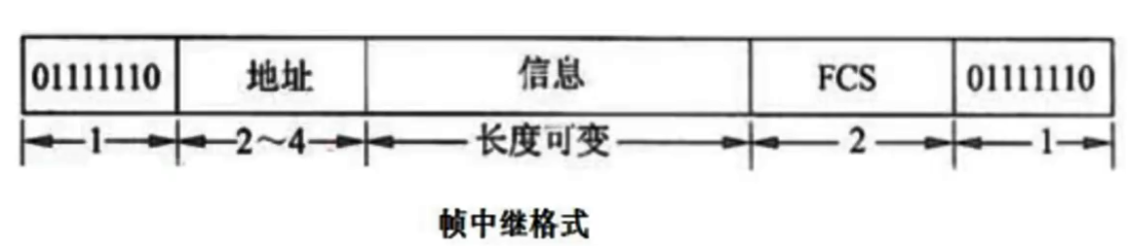

二、广域通信网-帧中继FR

帧中继FR是X2.5演变改进的。工作在OSI物理层和链路层，通过虚电路承载业务数据，也是分组交换。速度可达2~45Mbps。

FR只做检错，不再重传，没有流控，只有拥塞控制，检错交给高层处理。

二、综合业务数据网ISDN

综合业务数据网ISDN：基于电路交换，把数据、声音、视频三信号合一。

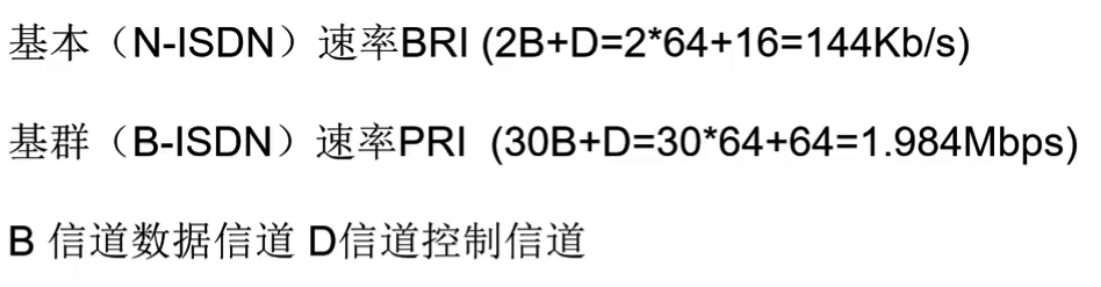

ISDN两种速率：

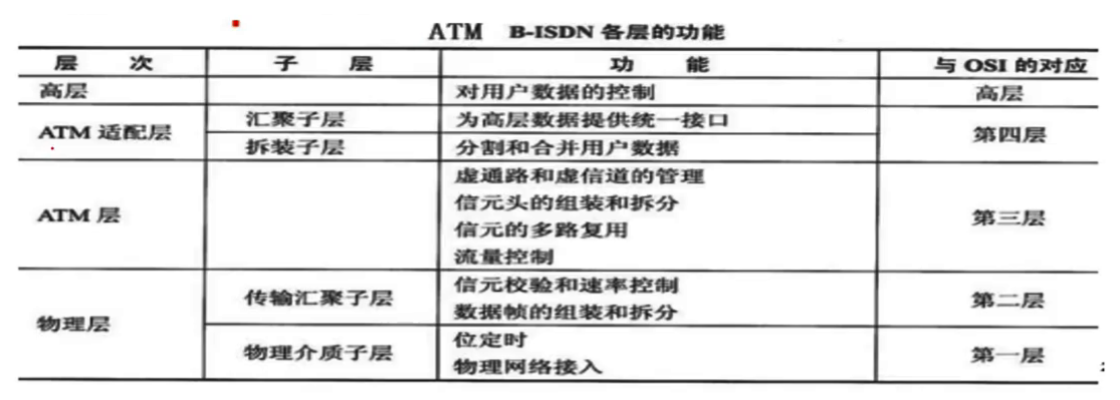

二、异步传输模式ATM

ATM最早是B-ISDN标准的一部分。采用53B信元分组交换，采用统计时分TDM。双绞线或光线作为传输介质，典型数据速率155M，面向连接，使用虚电路和虚通路VPI和虚信路VCI。

三、常见的广域网协议

70s ------------------ X.25，虚电路

80s ------------------ 帧中继：第二层建立虚电路

90s ------------------ ATM异步传输网络：信元交换，异步时分复用技术

目前最流行 ---------------- IP数据报技术

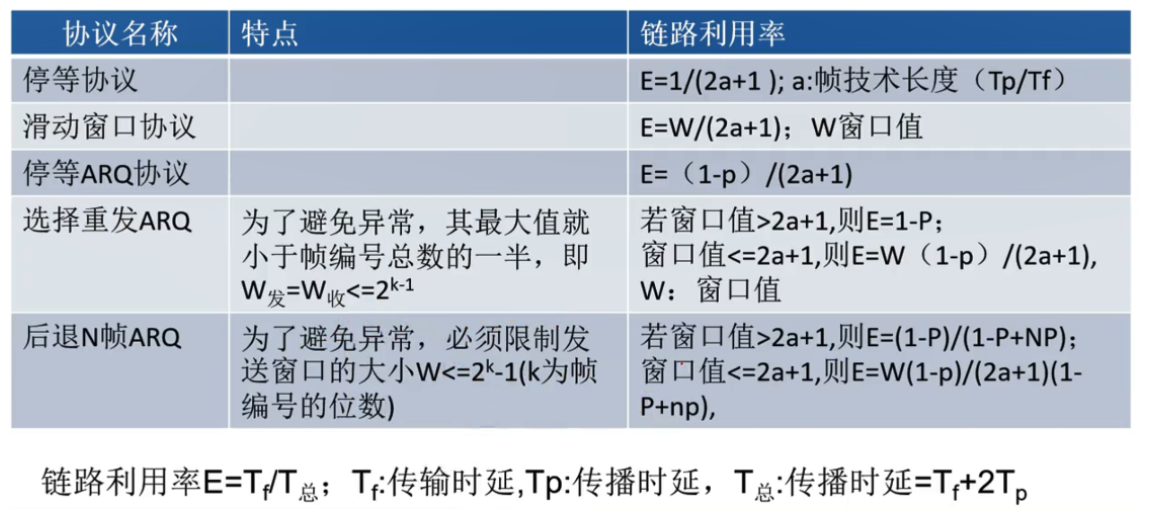

四、流量和差错控制

四、广域网-接入网技术

接入网是指骨干网络到用户终端之间的所有设备。其长度一般为几百米到几公里，因而被形象地称为 “ 最后一公里 ”。

传统接入网的主要接入方式主要有：xDSL接入和光纤/同轴混合网接入（HFC）、无源光网络接入（PON）。

新一代光纤用户接入网FTTx包括：

光纤到路边（FTTC）、光纤到小区（FTTZ）、光纤到大楼（FTTB）及光纤到户（FTTH）等服务形态。

五、无线通信网

1. 无线局域网
2. 无线移动通信
3. 无线个人网
4. 无线城域网

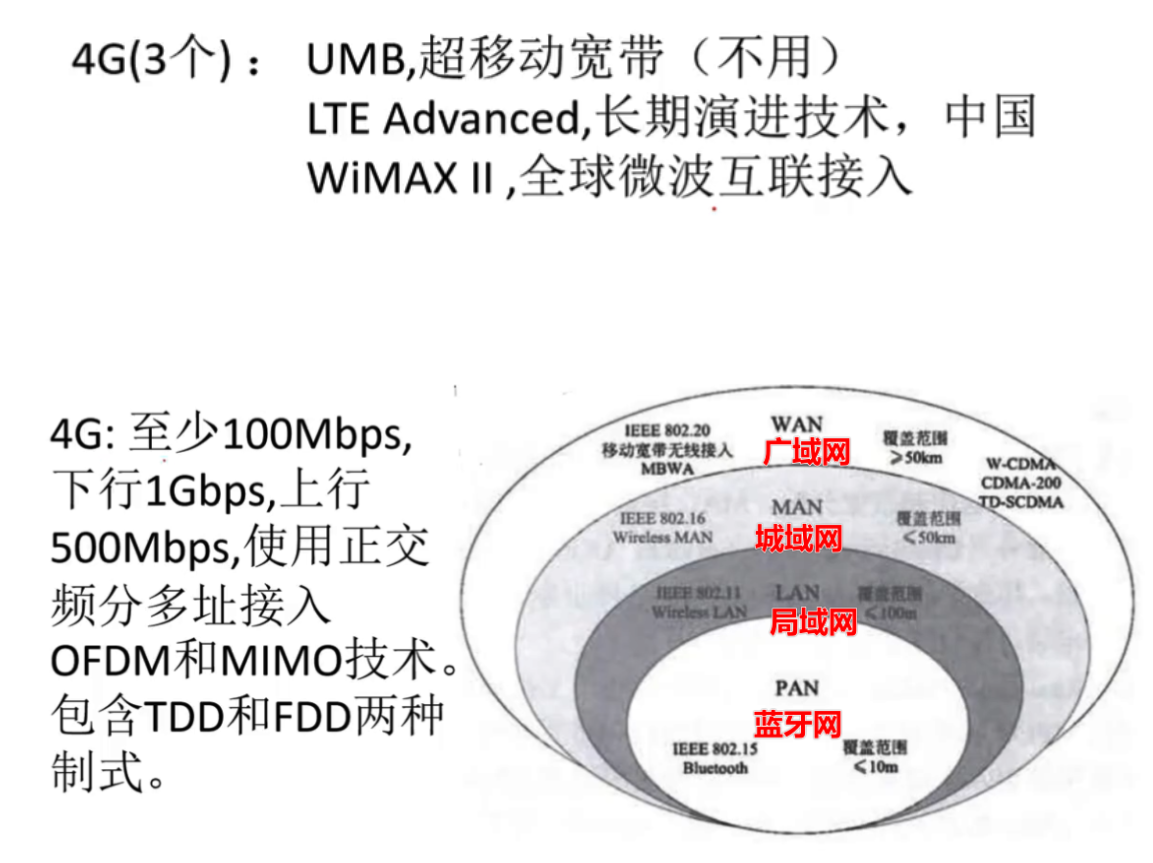

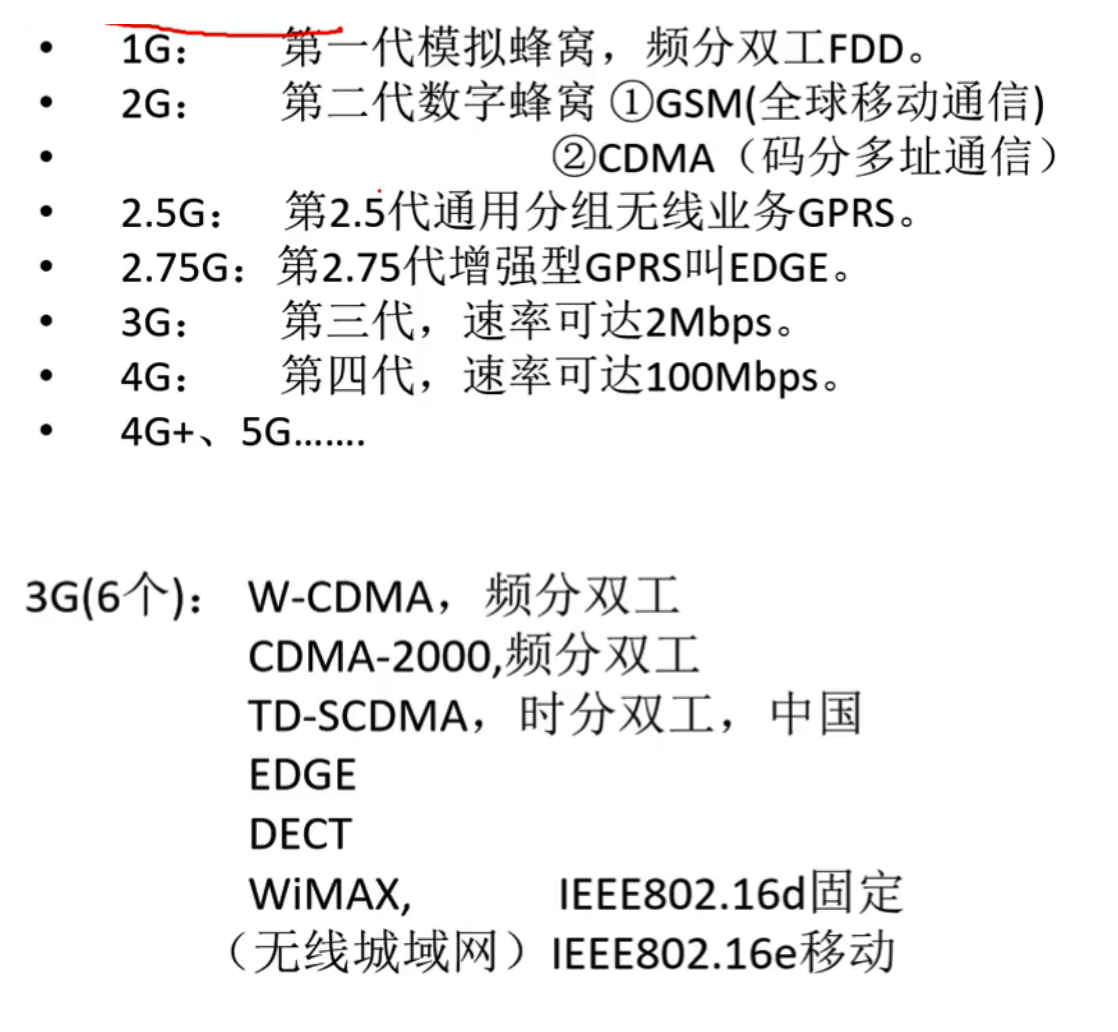

移动通信标准

无线城域网IEEE802.16:

​ WIMAX: 502.16d

​ 无线移动：802.16e

​ WiMAXII: 802.16m (4G)

关键技术：正交频分多路复用OFDM、多输入多输出MIMO、频分/时分双工FDD/TDD
