scikit-learn 训练逻辑斯谛回归模型，可视化其决策区域

介绍：先定义一个可视化分类器模型决策区域的函数，用 iris 数据集划分训练集和测试集，并将特征值数据进行标准化，调用 scikit-learn 库的逻辑斯谛算法在划分的训练集上训练一个逻辑斯谛回归分类模型，在二维图像中绘制决策区域、训练样本和测试样本。

1、定义决策区域可视化函数。 （代码如下）

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.colors import ListedColormap

def plot_decision_regions(X, y, classifier, test_idx=None, resolution=0.02):

    # 定义颜色和标记符号，通过颜色列图表生成颜色示例图
    marker = ('o', 'x', 's', 'v', '^')
    colors = ('lightgreen', 'blue', 'red', 'cyan', 'gray')
    cmap = ListedColormap(colors[:len(np.unique(y))])

    # 可视化决策边界
    x1_min, x1_max = X[:, 0].min() - 1, X[:, 0].max() + 1
    x2_min, x2_max = X[:, 1].min() - 1, X[:, 1].max() + 1
    xx1, xx2 = np.meshgrid(np.arange(x1_min, x1_max, resolution),
                           np.arange(x2_min, x2_max, resolution))
    Z = classifier.predict(np.array([xx1.ravel(), xx2.ravel()]).T)
    Z = Z.reshape(xx1.shape)

    plt.contourf(xx1, xx2, Z, alpha=0.4, cmap=cmap)
    plt.xlim(xx1.min(), xx1.max())
    plt.ylim(xx2.min(), xx2.max())

    # 绘制所有的样本点
    for idx, cl in enumerate(np.unique(y)):
        plt.scatter(x=X[y == cl, 0], y=X[y == cl, 1], alpha=0.8,
                    c=cmap(idx), marker=marker[idx], s=73, label=cl)

    # 使用小圆圈高亮显示测试集的样本
    if test_idx:
        X_test, y_test = X[test_idx, :], y[test_idx]
        plt.scatter(X_test[:, 0], X_test[:, 1], c='', alpha=1.0, linewidth=1,
                    edgecolors='black', marker='o', s=135, label='test set')

2、准备数据，标准化特征值数据。（代码如下）

from sklearn import datasets
from sklearn.model_selection import train_test_split
from sklearn.preprocessing import StandardScaler

iris = datasets.load_iris()
X = iris.data[:, [2, 3]]
y = iris.target

# 划分测试集和训练集
X_train, X_test, y_train, y_test = train_test_split(
            X, y, test_size=0.3, random_state=0)

# 对特征值进行标准化
sc = StandardScaler()
sc.fit(X_train)
X_train_std = sc.transform(X_train)
X_test_std = sc.transform(X_test)



3、训练模型，可视化决策区域和样本。（代码如下）

from sklearn.linear_model import LogisticRegression

%matplotlib inline
plt.rcParams['font.sans-serif'] = 'SimHei'
plt.rcParams['axes.unicode_minus'] = False

lr = LogisticRegression(C=1000.0, random_state=0)
lr.fit(X_train_std, y_train)

# 将标准化后的训练数据和测试数据重新整合到一起
X_combined_std = np.vstack((X_train_std, X_test_std))
y_combined = np.hstack((y_train, y_test))

# 训练得到的模型，绘制决策区域、训练样本和测试样本
plt.figure(figsize=(13,8))
plot_decision_regions(X_combined_std, y_combined, classifier=lr,
                      test_idx=range(105, 150))
plt.xlabel('标准化处理后的花瓣长度', fontsize=15)
plt.ylabel('标准化处理后的花瓣宽度', fontsize=15)
plt.legend(loc=1, scatterpoints=2, fontsize=13)

print()

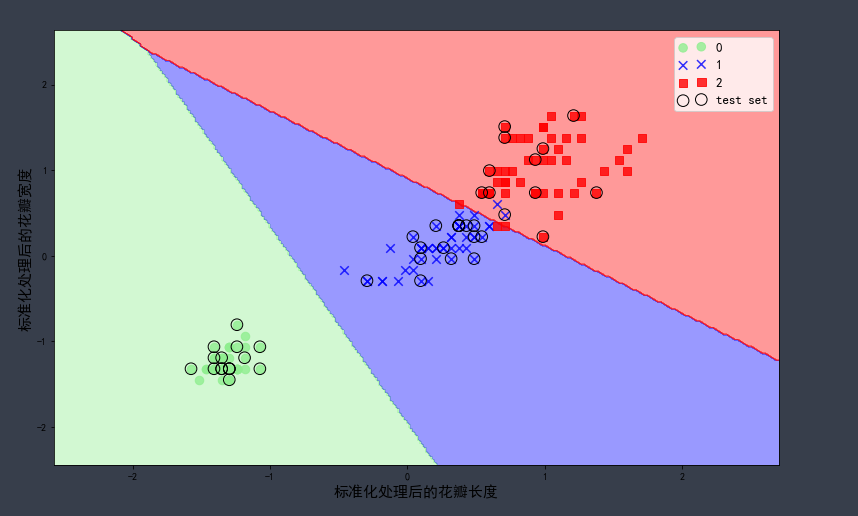

图形如下：
