每秒100w秒杀架构 elastic-job 分布式调度秒杀设计-业务设计、架构设计、表设计暂时没用

第1章 100W请求秒杀架构体系-静态资源处理

目标1：秒杀设计-业务设计、架构设计、表设计

目标2：工程讲解

目标3：商品详情页开发

目标4：数据同步

Canal学习

目标5：分布式任务调度

elastic-job学习

目标6：静态页动态更新

1 秒杀设计

1.1 业务流程

电商项目中，秒杀属于技术挑战最大的业务。后台可以发布秒杀商品后或者将现有商品列入秒杀商品，

热点分析系统会对商品进行分析，对热点商品做特殊处理。商城会员可以在秒杀活动开始的时间内进行

抢购，抢购后可以在线进行支付，支付完成的订单由平台工作人员发货，超时未支付订单会自动取消。

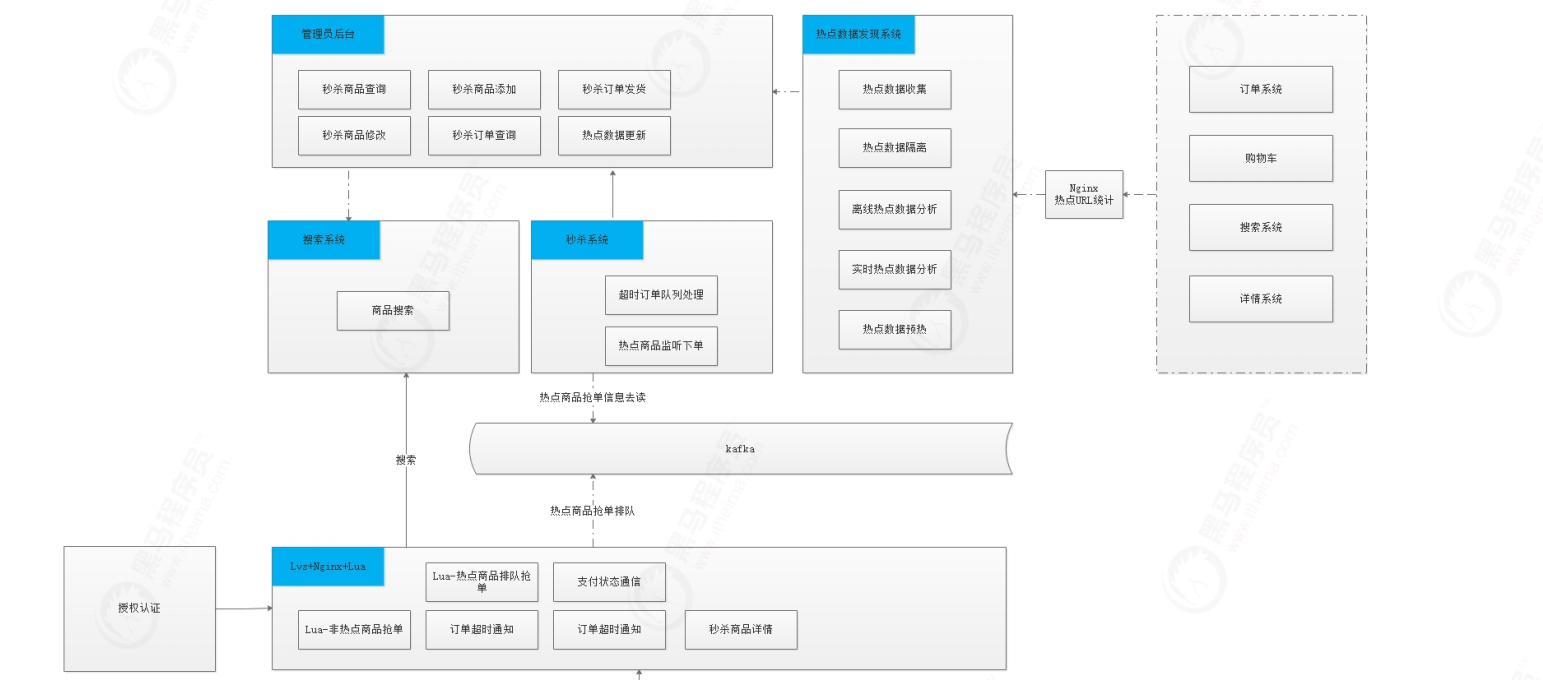

当前秒杀系统中一共涉及到管理员后台、搜索系统、秒杀系统、抢单流程系统、热点数据发现系统，如

下图：

1.2 秒杀架构

B2B2C商城秒杀商品数据一般都是非常庞大，流量特别高，尤其是双十一等节日，所以设计秒杀系统，

既要考虑系统抗压能力，也要考虑系统数据存储和处理能力。秒杀系统虽然流量特别高，但往往高流量

抢购的商品为数不多，因此我们系统还需要对抢购热门的商品进行有效识别。

商品详情页的内容除了数量变更频率较高，其他数据基本很少发生变更，像这类变更频率低的数据，我

们可以考虑采用模板静态化技术处理。

秒杀系统需要考虑抗压能力，编程语言的选择也有不少讲究。项目发布如果采用Tomcat，单台Tomcat

抗压能力能调整到大约1000左右，占用资源较大。Nginx抗压能力轻飘的就能到5万，并且Nginx占用资

源极小，运行稳定。如果单纯采用Java研发秒杀系统，用Tomcat发布项目，在抗压能力上显然有些不

足，如果采用Lua脚本开发量大的功能，采用Nginx+Lua处理用户的请求，那么并发处理能力将大大提

升。

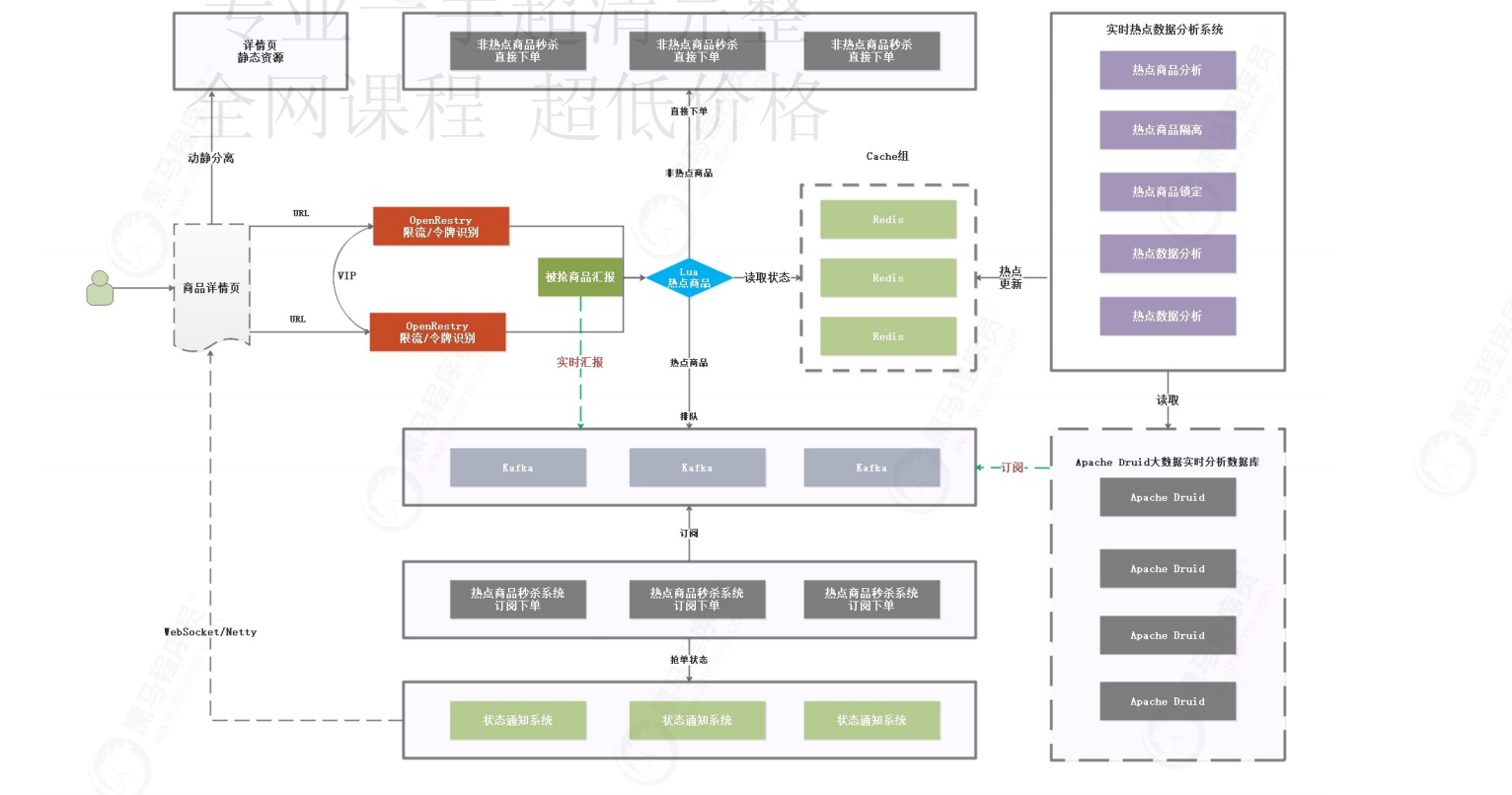

下面是当前秒杀系统的架构图：

1.3 数据库设计

1.3.1 秒杀商品数据库

数据库名字： seckill_goods

秒杀活动表： tb_activity

商品品牌表：

tb_brand

秒杀商品分类表： tb_category

秒杀时刻表： tb_seckill_time

CREATE TABLE `tb_activity` (

`id` varchar(60) NOT NULL,

`name` varchar(100) NOT NULL,

`status` int(2) NOT NULL DEFAULT '1' COMMENT '状态：1开启，2未开启',

`startdate` date DEFAULT NULL,

`begintime` datetime DEFAULT NULL COMMENT '开始时间，单位：时分秒',

`endtime` datetime DEFAULT NULL COMMENT '结束时间，单位：时分秒',

`total_time` float DEFAULT NULL,

`is_del` in

)

EFAULT '1' COMMENT '删除：1未删除，2已删除',

PRIMARY KEY

(

) ENGINE=InnoDB DEFAULT CHARSET=utf8;

CREATE TABLE `tb_brand` (

`id` int(11) NOT NULL AUTO_INCREMENT COMMENT '品牌id',

`name` varchar(100) NOT NULL COMMENT '品牌名称',

`image` varchar(1000) DEFAULT '' COMMENT '品牌图片地址',

`letter` char(1) DEFAULT '' COMMENT '品牌的首字母',

`seq` int(11) DEFAULT NULL COMMENT '排序',

PRIMARY KEY (`id`)

) ENGINE=InnoDB AUTO_INCREMENT=325468 DEFAULT CHARSET=utf8 COMMENT='品牌表';

CREATE TABLE `tb_category` (

`id` int(20) NOT NULL AUTO_INCREMENT COMMENT '分类ID',

`name` varchar(50) DEFAULT NULL COMMENT '分类名称',

`goods_num` int(11) DEFAULT '0' COMMENT '商品数量',

`is_show` char(1) DEFAULT NULL COMMENT '是否显示',

`is_menu` char(1) DEFAULT NULL COMMENT '是否导航',

`seq` int(11) DEFAULT NULL COMMENT '排序',

`parent_id` int(20) DEFAULT NULL COMMENT '上级ID',

`template_id` int(11) DEFAULT NULL COMMENT '模板ID',

PRIMARY KEY (`id`),

KEY `parent_id` (`parent_id`)

) ENGINE=InnoDB AUTO_INCREMENT=11177 DEFAULT CHARSET=utf8 COMMENT='商品类目';

秒杀商品表：

tb_sku

秒杀商品活动关联表： tb_sku_act

CREATE TABLE `tb_seckill_time` (

`id` int(10) NOT NULL AUTO_INCREMENT,

`name` varchar(20) NOT NULL COMMENT '秒杀分类名字,双十一秒杀，每日时段秒杀等',

`starttime` time NOT NULL COMMENT '开始时间',

`endtime` time DEFAULT NULL,

`total_time` float(11,2) DEFAULT NULL COMMENT '秒杀时长,按小时计算',

`status` int(2) DEFAULT '1' COMMENT '是否启用，1：启用，2：停用',

`sort` int(2) DEFAULT NULL,

PRIMARY KEY

(

)

) ENGINE=Inno

_INCREMENT=13 DEFAULT CHARSET=utf8;

CREATE TABLE `tb_sku` (

`id` varchar(60) NOT NULL COMMENT '商品id',

`name` varchar(200) NOT NULL COMMENT 'SKU名称',

`price` int(20) NOT NULL DEFAULT '1' COMMENT '价格（分）',

`seckill_price` int(20) DEFAULT NULL COMMENT '单位，分',

`num` int(10) DEFAULT '100' COMMENT '库存数量',

`alert_num` int(11) DEFAULT NULL COMMENT '库存预警数量',

`image` varchar(200) DEFAULT NULL COMMENT '商品图片',

`images` varchar(2000) DEFAULT NULL COMMENT '商品图片列表',

`create_time` datetime DEFAULT NULL COMMENT '创建时间',

`update_time` datetime DEFAULT NULL COMMENT '更新时间',

`spu_id` varchar(60) DEFAULT NULL COMMENT 'SPUID',

`category1_id` int(10) DEFAULT NULL COMMENT '类目ID',

`category2_id` int(10) DEFAULT NULL,

`category3_id` int(10) DEFAULT NULL,

`category1_name` varchar(20) DEFAULT NULL,

`category2_name` varchar(20) DEFAULT NULL,

`category3_name` varchar(20) DEFAULT NULL COMMENT '类目名称',

`brand_id` int(11) DEFAULT NULL,

`brand_name` varchar(100) DEFAULT NULL COMMENT '品牌名称',

`spec` varchar(200) DEFAULT NULL COMMENT '规格',

`sale_num` int(11) DEFAULT '0' COMMENT '销量',

`comment_num` int(11) DEFAULT '0' COMMENT '评论数',

`seckill_end` datetime DEFAULT NULL COMMENT '秒杀结束时间',

`seckill_begin` datetime DEFAULT NULL COMMENT '秒杀开始时间',

`status` int(1) DEFAULT '1' COMMENT '商品状态 1普通商品，2参与秒杀',

`islock` int(1) DEFAULT '1' COMMENT '是否锁定，1：未锁定，2：锁定',

`seckill_num` int(11) DEFAULT NULL COMMENT '秒杀数量',

PRIMARY KEY (`id`),

KEY `cid` (`category1_id`),

KEY `status` (`status`),

KEY `updated` (`update_time`),

KEY `spu_id` (`spu_id`)

) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='商品表';

1.3.2 秒杀订单数据库

秒杀订单表：

tb_order

1.3.3 管理员数据库

管理员表： tb_admin

CREATE TABLE `tb_sku_act` (

`sku_id` varchar(60) NOT NULL,

`activity_id` varchar(60) NOT NULL,

PRIMARY KEY (`sku_id`,`activity_id`)

) ENGINE=InnoDB DEFAULT CHARSET=utf8;

CREATE TABLE `tb_order` (

`id` varchar(60) COLLATE utf8_bin NOT NULL COMMENT '订单id',

`total_num` int(11) DEFAULT NULL COMMENT '数量合计',

`pay_type` varchar(1) COLLATE utf8_bin DEFAULT NULL COMMENT '支付类型，1、在线支

付、0 货到付款',

`create_time` datetime DEFAULT NULL COMMENT '订单创建时间',

`update_time` datetime DEFAULT NULL COMMENT '订单更新时间',

`pay_time` datetime DEFAULT NULL COMMENT '付款时间',

`consign_time` datetime DEFAULT NULL COMMENT '发货时间',

`end_time` datetime DEFAULT NULL COMMENT '交易完成时间',

`close_time` datetime DEFAULT NULL COMMENT '交易关闭时间',

`receiver_contact` varchar(50) COLLATE utf8_bin DEFAULT NULL COMMENT '收货人',

`receiver_mobile` varchar(12) COLLATE utf8_bin DEFAULT NULL COMMENT '收货人手

机',

`receiver_address` varchar(200) COLLATE utf8_bin DEFAULT NULL COMMENT '收货人地

址',

`transaction_id` varchar(30) COLLATE utf8_bin DEFAULT NULL COMMENT '交易流水

号',

`order_status` char(1) COLLATE utf8_bin DEFAULT NULL COMMENT '订单状态,0:未完

成,1:已完成，2：已退货',

`pay_status` char(1) COLLATE utf8_bin DEFAULT NULL COMMENT '支付状态,0:未支付，

1：已支付，2：支付失败',

`consign_status` char(1) COLLATE utf8_bin DEFAULT NULL COMMENT '发货状态,0:未发

货，1：已发货，2：已收货',

`is_delete` char(1) COLLATE utf8_bin DEFAULT NULL COMMENT '是否删除',

`sku_id` varchar(60) COLLATE utf8_bin DEFAULT NULL,

`name` varchar(200) COLLATE utf8_bin DEFAULT NULL,

`price` int(11) DEFAULT NULL,

PRIMARY KEY (`id`),

KEY `create_time` (`create_time`),

KEY `status` (`order_status`),

KEY `payment_type` (`pay_type`)

) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin;

1.3.4 用户数据库

用户表： tb_user

收件地址表： tb_address

2 项目介绍

2.1 技术栈介绍

CREATE TABLE `tb_admin` (

`id` int(11) NOT NULL AUTO_INCREMENT,

`login_name` varchar(20) DEFAULT NULL COMMENT '用户名',

`password` varchar(60) DEFAULT NULL COMMENT '密码',

`status` char(1) DEFAULT NULL COMMENT '状态',

PRIMARY KEY (`id`)

) ENGINE=InnoDB AUTO_INCREMENT=3 DEFAULT CHARSET=utf8;

CREATE TABLE `tb_user` (

`username` varchar(50) NOT NULL COMMENT '用户名',

`password` varchar(100) NOT NULL COMMENT '密码，加密存储',

`phone` varchar(20) DEFAULT NULL COMMENT '注册手机号',

`email` varchar(50) DEFAULT NULL COMMENT '注册邮箱',

`created` datetime NOT NULL COMMENT '创建时间',

`updated` datetime NOT NULL COMMENT '修改时间',

`nick_name` varchar(50) DEFAULT NULL COMMENT '昵称',

`name` varchar(50) DEFAULT NULL COMMENT '真实姓名',

PRIMARY KEY (`username`),

UNIQUE KEY `username` (`username`) USING BTREE

) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='用户表';

CREATE TABLE `tb_address` (

`id` int(11) NOT NULL AUTO_INCREMENT,

`username` varchar(50) DEFAULT NULL COMMENT '用户名',

`provinceid` varchar(20) DEFAULT NULL COMMENT '省',

`cityid` varchar(20) DEFAULT NULL COMMENT '市',

`areaid` varchar(20) DEFAULT NULL COMMENT '县/区',

`phone` varchar(20) DEFAULT NULL COMMENT '电话',

`address` varchar(200) DEFAULT NULL COMMENT '详细地址',

`contact` varchar(50) DEFAULT NULL COMMENT '联系人',

`is_default` varchar(1) DEFAULT NULL COMMENT '是否是默认 1默认 0否',

`alias` varchar(50) DEFAULT NULL COMMENT '别名',

PRIMARY KEY (`id`)

) ENGINE=InnoDB DEFAULT CHARSET=utf8;

2.2 项目结构

此次项目并不打算从0-1的去研发，我们打算遵循企业开发模式，从1-2的方式进行研发，所以这里将直

接导入已经搭建好的工程。看到

2.3 项目导入

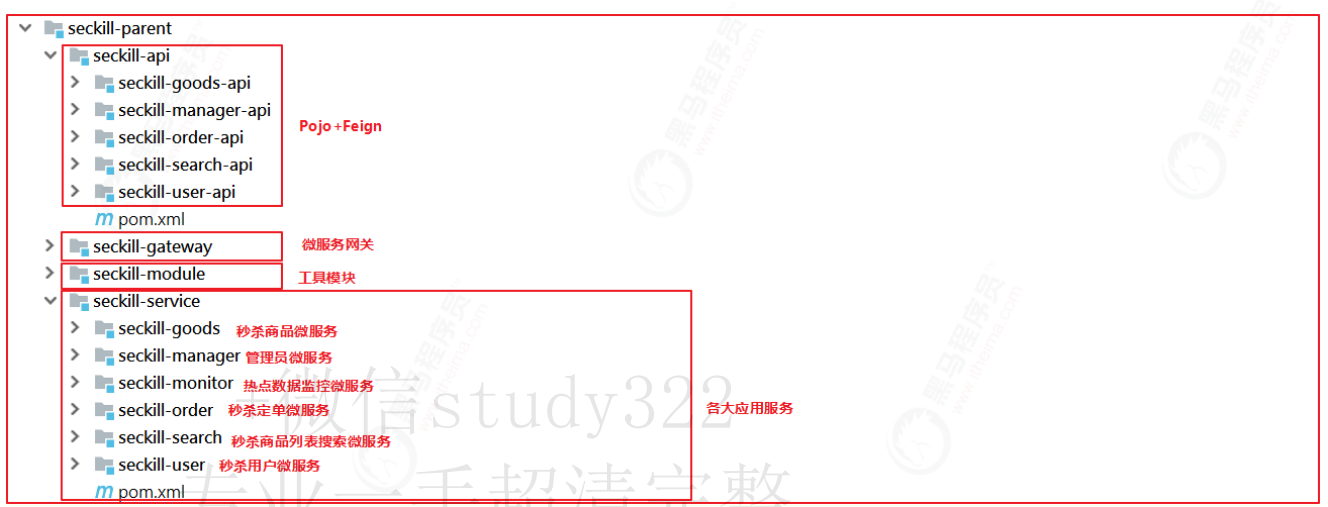

项目导入后，结构如下：

由于我们注册中心使用的是Nacos，数据库用的是MySQL，数据搜索Elasticsearch，所以当前开发环境

配置的虚拟机已经直接安装好了这些软件，采用了docker的安装方式。

虚拟机：

IP:192.168.211.137

账号:root

密码:123456

MySQL:

端口：3306

账号：root

密码：123456

Elasticsearch：

TCP：9300

Http：9200

Elastic-head：

Http：9100

//..略

2.4 工程案例

由于秒杀系统回归了企业开发，采用了1-2的模式，我们例举一下增删改查在当前项目中的一个案例。

项目中相关服务地址采用了别名，需要将别名配置到 C:\Windows\System32\drivers\etc\hosts 文

件中：

我们找一个项目中的案例，梳理和解读一下项目的访问流程，流程图如下：

在代码中，我们讲解一下用户查询所有品牌的案例：

请求路径: /api/brand

调用：

① seckill-gateway

② seckill-service/seckill-goods/BrandController.findAll()

代码图解：

192.168.211.1

37 db-server

192.168.211.137 redis-server

192.168.2

-s

192.168.2

rver

192.168.

ver

192.168.

192.168.211.137 canal-server

192.168.211.137 seata-server

192.168.211.137 druid-server

3 商品详情页

3.1 分析

秒杀活动中，热卖商品的详情页访问频率非常高，详情页的数据加载，我们可以采用直接从数据库查询

加载，但这种方式会给数据库带来极大的压力，甚至崩溃，这种方式我们并不推荐。

商品详情页主要有商品介绍、商品标题、商品图片、商品价格、商品数量等，大部分数据几乎不变，可

能只有数量会变，因此我们可以考虑把商品详情页做成静态页，每次访问只需要加载库存数量，这样就

可以大大降低数据库的压力。

我们这里将采用freemarker来实现商品详情页的静态化，关于freemarker的语法我们就不在这里讲解

了，大家可以自行去网上查阅相关API。

并发处理能力：

3.2 工程搭建

我们创建一个静态页生成工程，用于生成商品详情页。

pom.xml

1、降低了数据库查询频率

2、使用Nginx实现详情页访问效率远高于Tomcat

bootstrap.yml

<groupId>com.seckill</groupId>

<artifactId>seckill-web</artifactId>

<version>0.0.1-SNAPSHOT</version>

</dependency>

<!--api--

<dependen

cy>

<groupId>com.seckill</groupId>

-g

-a

rtifactId>

-S

</de

pendency>

<groupId>org.springframework.boot</groupId>

<artifactId>spring-boot-starter-freemarker</artifactId>

</dependency>

</dependencies>

server:

port: 18087

spring:

application:

name: seckill-page

cloud:

nacos:

config:

file-extension: yaml

server-addr: nacos-server:8848

discovery:

#Nacos的注册地址

server-addr: nacos-server:8848

profiles:

active: dev #dev 开发环境 #test测试环境 #pro生产环境

main:

allow-bean-definition-overriding: true

#freemarker配置

freemarker:

cache: false #关闭模板缓存，方便测试

settings:

template_update_delay: 0 #检查模板更新延迟时间，设置为0表示立即检查，如果时间大于

0会有缓存不方便进行模板测试

template-loader-path: classpath:/templates

charset: UTF-8

check-template-location: true

suffix: .ftl

content-type: text/html

expose-request-attributes: true

expose-session-attributes: true

request-context-attribute: request

创建文件生成对象：

BaseProcess 介绍:

#超时配置

ribbon:

ReadTimeout: 300000

ConnectTimeout: 30000

#静态页位置

htmlPath: D:/page/html

public cla

ss BaseProcess {

@Aut

owired

private Configuration configuration;

/***

* 生成静态页

* @param dataMap

* dataMap.templateName: 模板名字

* dataMap.path: 生成文件存储路径

* dataMap.name: 生成的文件名字

* @throws Exception

public void writerPage(Map<String,Object> dataMap) throws Exception {

//获取模板名字

String templateName = dataMap.get("templateName").toString();

//文件生存的路径

String path = dataMap.get("path").toString();

//文件路径如果不存在，则创建

File file = new File(path);

if(!file.exists()){

file.mkdirs();

}

//获取文件名字

String fileName = dataMap.get("name").toString();

//获取模板对象

Template template = configuration.getTemplate(templateName);

//模板处理，获取生成的文件字符串

String content =

FreeMarkerTemplateUtils.processTemplateIntoString(template, dataMap);

//生成文件

FileUtils.writeStringToFile(new File(path,fileName),content);

}

该类用于生成静态文件，调用 writerPage 方法即可实现，其中有3个变量，变量注释如下：

3.3 商品详情静态页生成

生成商品详情页，我们需要提供商品信息

(sku)，并且将商品数据存储到数据模型Map中，然后在页面渲

染。

1)静态页生成

在 seckill-page 中创建 com.seckill.page.service.SkuPageService ,添加生成静态页方法，代码

如下：

在 seckill-page 中创建 com.seckill.page.service.impl.SkuPageServiceImpl ,添加生成静态页

方法，代码如下：

在 seckill-page 中创建 com.seckill.page.controller.SkuPageController ,添加生成静态页方

法，代码如下：

templateName:模板名字，例如item.ftl,模板放到templates目录下

path:生成文件的路径，例如D:/page/html

name:生成静态页文件的名字，例如：1.html

/***

* 生成静态页

void itemPage(Map<String,Object> dataMap) throws Exception;

@Service

public class SkuPageServiceImpl extends BaseProcess implements SkuPageService {

/***

* 生成静态页

@Override

public void itemPage(Map<String,Object> dataMap) throws Exception {

dataMap.put("username","王五");

//生成静态页

super.writerPage(dataMap);

}

@RestController

@RequestMapping(value = "/page")

public class SkuPageController {

@Autowired

private SkuPageService skuPageService;

@Value("${htmlPath}")

注意：其中bootstrap.yml中添加 htmlPath: D:/page/html 配置。

2)Feign调用

在 seckill-page-api 中创建 com.seckill.page.feign.SkuPageFeign 实现调用，代码如下：

3.4 静态页删除

当商品变成普通商品或者商品售罄的时候，需要删除详情页，因此还需要实现一个根据id删除详情页的

方法。

在 seckill-page 中创建 com.seckill.page.service.SkuPageService ,添加删除静态页方法，代码

如下：

private String htmlPath;

/****

* 生成商品详情静态页

@PostMapping(value = "/html")

public Result html(@RequestBody Sku sku) throws Exception {

//数据模型

Map<String,Object> dataMap = new HashMap<String,Object>();

dataM

(

)

;

生

成静

态

页的文件名字

dataM

(

)

;

文件

路

径

(

)

;

/模

板

名

字

(

;

/商

品

数

据

//生成静态页

skuPageService.itemPage(dataMap);

return new Result(true, StatusCode.OK,"生成成功！");

}

@FeignClient(value = "seckill-page")

public interface SkuPageFeign {

/****

* 生成商品详情静态页

@PostMapping(value = "/page/html")

Result html(@RequestBody Sku sku) throws Exception;

}

/***

* 删除静态页

* @param id

* @param htmlPath

void delItemPage(String id,String htmlPath);

在 seckill-page 中创建 com.seckill.page.service.impl.SkuPageServiceImpl ,添加删除静态页

方法，代码如下：

在 seckill-page 中创建 com.seckill.page.controller.SkuPageController ,添加删除静态页方

法，代码如下：

2)Feign调用

在 seckill-page-api 中创建 com.seckill.page.feign.SkuPageFeign 实现调用，代码如下：

4 Canal增量数据同步利器（自学）

4.1 Canal介绍（自学）

canal主要用途是基于 MySQL 数据库增量日志解析，并能提供增量数据订阅和消费，应用场景十分丰

富。

github地址：https://github.com/alibaba/canal

/***

* 删除静态页

* @param id

* @param htm

lPath

@Override

public vo

Path) {

File f

(

)

;

if(f

()

)

{

(

)

;

}

/****

* 删除商品详情静态页

@DeleteMapping(value = "/html/{id}")

public Result delHtml(@PathVariable(value = "id")String id) throws Exception {

//删除静态页

skuPageService.delItemPage(id,htmlPath);

return new Result(true, StatusCode.OK,"删除成功！");

}

/****

* 删除商品详情静态页

@DeleteMapping(value = "/page/html/{id}")

Result delHtml(@PathVariable(value = "id")String id) throws Exception;

版本下载地址：https://github.com/alibaba/canal/releases

文档地址：https://github.com/alibaba/canal/wiki/Docker-QuickStart

Canal应用场景

1.电商场景下商品、用户实时更新同步到至Elasticsearch、solr等搜索引擎；

2.价格、库存发生变更实

时同步到redis；

3.数据库异地备份、数据同步；

4.代替使用轮询数据库方式来监控数据库变更，有效

改善轮询耗费数据库资源。

MySQL主从复制原理

1. MySQL master 将数据变更写入二进制日志( binary log , 其中记录叫做二进制日志事件 binary

log events ，可以通过 show binlog events 进行查看) 2. MySQL slave 将 master 的 binary log

events 拷贝到它的中继日志( relay log ) 3. MySQL slave 重放 relay log 中事件，将数据变更反

映它自己的数据

Canal工作原理

1.canal 模拟 MySQL slave 的交互协议，伪装自己为 MySQL slave ，向 MySQL master 发送dump

协议 2. MySQL master 收到 dump 请求，开始推送 binary log 给 slave (即 canal ) 3.canal 解析

binary log 对象(原始为 byte 流)

4.2 Canal安装（自学）

参考文档：https://github.com/alibaba/canal/wiki/QuickStart

4.2.1 MySQL Bin-log开启

1)MySQL开启bin-log

a.进入mysql容器

b.开启mysql的binlog

c.创建账号并授权

授权 canal 链接 MySQL 账号具有作为 MySQL slave 的权限, 如果已有账户可直接 grant：

docker exec -it -u root mysql /bin/bash

cd /etc/mysql/mysql.conf.d

在mysqld.cnf最下面添加如下配置

# 开启 binlog

log-bin=/var/lib/mysql/mysql-bin

# 选择 ROW 模式

binlog-format=ROW

# 配置 MySQL replaction 需要定义，不要和 canal 的 slaveId 重复

server-id=12345

create user canal@'%' IDENTIFIED by 'canal';

GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT,SUPER ON *.* TO 'canal'@'%';

FLUSH PRIVILEGES;

d.重启mysql

开启bin-log后，我们可以用

sql语句查看下：

效果如下：

4.2.2 Canal安装

1)拉取镜像

2)安装容器

a.安装canal-server容器

b.配置canal-server

修改 /home/admin/canal-server/conf/canal.properties ,将它的id属性修改成和mysql数据库中

server-id不同的值，如下图：

c.修改 /home/admin/canal-server/conf/example/instance.properties ,配置要监听的数据库服务

地址和监听数据变化的数据库以及表，修改如下：

docker restart mysql

show variables like '%log_bin%'

docker pull canal/canal-server:v1.1.1

docker run -p 11111:11111 --name canal -d docker.io/canal/canal-server

指定监听数据库表的配置如下

canal.instance.filter.regex ：

重启canal:

4.3 Canal微服务

我们搭建一个微服务，用于读取canal监听到的变更日志，微服务名字叫 seckill-canal 。该项目我们

需要引入 canal-spring-boot-autoconfigure 包，并且需要实现 EntryHandler<T> 接口，该接口中有

3个方法，分别为 insert 、 update 、 delete ,这三个方法用于监听数据增删改变化。

参考地址：https://github.com/NormanGyllenhaal/canal-client

1)pom.xml

mysql 数据

解

析

关

注

的

表

，

正

则

表

达

式

多个正则之间

以

逗

号

(

分

隔

，

转

义

符

需

要

双

斜

杠(\\)

常见例子：

1. 所有表

：

2. cana

下

所

有

表

：

anal\\..*

3. canal下的以canal打头的表：canal\\.canal.*

4. canal schema下的一张表：canal.test1

5. 多个规则组合使用：canal\\..*,mysql.test1,mysql.test2 (逗号分隔)

注意：此过滤条件只针对row模式的数据有效(ps. mixed/statement因为不解析sql，所以无法准确提

取tableName进行过滤)

docker restart canal

<?xml version="1.0" encoding="UTF-8"?>

<project xmlns="http://maven.apache.org/POM/4.0.0"

xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"

xsi:schemaLocation="http://maven.apache.org/POM/4.0.0

http://maven.apache.org/xsd/maven-4.0.0.xsd">

<artifactId>seckill-service</artifactId>

<groupId>com.seckill</groupId>

<version>0.0.1-SNAPSHOT</version>

</parent>

<artifactId>seckill-canal</artifactId>

bootstrap.yml配置

<groupId>com.seckill</groupId>

<artifactId>seckill-web</artifactId>

<version>0.0.1-SNAPSHOT</version>

</dependency>

<groupId>com.seckill</groupId>

-a

artifactId>

-S

dependency>

-g

I-->

<groupId>com.seckill</groupId>

<artifactId>seckill-goods-api</artifactId>

<version>0.0.1-SNAPSHOT</version>

</dependency>

<groupId>top.javatool</groupId>

<artifactId>canal-spring-boot-autoconfigure</artifactId>

<version>1.2.1-RELEASE</version>

</dependency>

</dependencies>

<build>

<groupId>org.springframework.boot</groupId>

<artifactId>spring-boot-maven-plugin</artifactId>

<mainClass>com.seckill.CanalApplication</mainClass>

</configuration>

<goals>

<goal>repackage</goal><!--可以把依赖的包都打包到生成的

Jar包中-->

</goals>

</execution>

</executions>

</plugin>

</plugins>

</build>

</project>

server:

port: 18088

2)创建 com.seckill.handler.SkuHandler 实现 EntryHandler 接口，代码如下：

spring:

application:

name: seckill-canal

cloud:

nacos:

config:

file-extension: yaml

server-addr: nacos-server:8848

discovery:

#Naco

的

注

册

地

址

serve

nacos-server:8848

#超时配置

ribbon:

ReadTi

meout: 3000000

#Canal配置

canal:

server: canal-server:11111

destination: example

#日志

logging:

level:

root: error

@Component

@CanalTable(value = "tb_sku")

public class SkuHandler implements EntryHandler<Sku> {

/***

* 增加数据

* @param sku

@Override

public void insert(Sku sku) {

System.out.println("===========insert:"+sku);

}

/***

* 修改数据

* @param before

* @param after

@Override

public void update(Sku before, Sku after) {

System.out.println("===========update-before:"+before);

System.out.println("===========update-after:"+after);

}

/***

* 删除数据

* @param sku

@Override

3)创建启动类

程序启动后，修改 tb_sku 数据，可以看到控制会打印修改前后的数据：

4.4 静态页同步

只需要添加Feign包，注入SkuPageFeign，根据增删改不同的需求实现生成静态页或删除静态页。修改

SkuHandler ，代码如下：

public void delete(Sku sku) {

System.out.println("===========delete:"+sku);

}

@SpringBootAp

plication

public class CanalApplication {

public

static void main(String[] args) {

SpringApplication.run(CanalApplication.class,args);

}

@Component

@CanalTable(value = "tb_sku")

public class SkuHandler implements EntryHandler<Sku> {

@Autowired

private SkuInfoFeign skuInfoFeign;

@Autowired

private SkuPageFeign skuPageFeign;

/***

* 增加数据

* @param sku

@SneakyThrows

@Override

public void insert(Sku sku) {

//将Sku转换成SkuInfo

SkuInfo skuInfo = JSON.parseObject( JSON.toJSONString(sku)

,SkuInfo.class);

//同步索引

skuInfoFeign.modify(1,skuInfo);

//生成静态页

skuPageFeign.html(sku);

}

/***

* 修改数据

* @pa

@Sne

akyThrows

@Override

public void update(Sku before, Sku after) {

int type=2;

//将Sku转换成SkuInfo

SkuInfo skuInfo = JSON.parseObject( JSON.toJSONString(after)

,SkuInfo.class);

if(skuInfo.getStatus()==1 || after.getSeckillNum()<=0){

//商品变成了普通商品,或者商品库存为0，则需要删除索引数据

type=3;

}

//同步索引

skuInfoFeign.modify(type,skuInfo);

if(type==3){

//删除静态页

skuPageFeign.delHtml(after.getId());

}else{

//生成静态页

skuPageFeign.html(after);

}

/***

* 删除数据

* @param sku

@SneakyThrows

@Override

public void delete(Sku sku) {

//将Sku转换成SkuInfo

SkuInfo skuInfo = JSON.parseObject( JSON.toJSONString(sku)

,SkuInfo.class);

//同步索引

skuInfoFeign.modify(3,skuInfo);

//删除静态页

skuPageFeign.delHtml(sku.getId());

}

同时不要忘了添加feign包： @EnableFeignClients(basePackages =

{"com.seckill.search.feign","com.seckill.page.feign"})

测试的时候，在数据对数据进行增删改，静态页也会同步操作。

5 分布式任务调度

5.1 分布式任务调度介绍

很多时候，我们需要定时执行一些程序完成一些预定要完成的操作，如果手动处理，一旦任务量过大，

就非常麻烦，所以用定时任务去操作是个非常不错的选项。

现在的应用多数是分布式或者微服务，所以我们需要的是分布式任务调度，那么现在分布式任务调度流

行的主要有elastic-job、xxl-job、quartz等，我们这里做一个对比：

feature

quartz

elastic-job

xxl-job

antares

opencron

依赖

mysql

jdk1.7+,

zookeeper

3.4.6+

,maven3.0.4+

mysql ,jdk1.7+ ,

maven3.0+

jdk 1.7+ ,

redis ,

zookeeper

jdk1.7+ ,

Tomcat8.0+

多节点部署，通

过竞

争

数

据库

锁

来保

证

只有

一

个

节点执行任务

通过

zookeeper的

注

册

与

发

现

，

可

以

动

态

的添

加

服务

器

。支

持水

平

扩容

集群部署

—

任务分

片

—

支持

—

文档完

善

完善

文档略少

管理界

面

无

支持

难易程

度

简单

一般

公司

OpenSymphony

当当网

个人

高级功

能

—

弹性扩容，多

种作业模式，

失效转移，运

行状态收集，

多线程处理数

据，幂等性，

容错处理，

spring命名空

间支持

弹性扩容，分片

广播，故障转

移，Rolling实时

日志，GLUE（支

持在线编辑代

码，免发布）

,任

务进度监控，任

务依赖，数据加

密，邮件报警，

运行报表，国际

化

任务分

片，

失效

转移，弹

性扩容，

时间规则支

持quartz和

crontab ，

kill任务，

现场执行，

查询任务运

行状态

使用企

业

大众化产品，对

分布式调度要求

不高的公司大面

积使用

36氪，当当

网，国美，金

柚网，联想，

唯品会，亚

信，平安，猪

八戒

大众点评，运满

满，优信二手

车，拍拍贷

—

5.2 elastic-job讲解

官网：http://elasticjob.io/index_zh.html

5.2.1 静态任务案例

使用elastic-job

很容易，我们接下来学习下elastic-job的使用，这里的案例我们先实现静态任务案例，

静态任务案例也就是执行时间事先写好。

实现步骤：

1)在 seckill-goods 中引入依赖

2)配置elastic-job

在 bootstrap.yml 中配置 elastic-job ，如下：

讲解：

这里我们只展示了部分常用的参数，还有很多参数，但不一定常用，大家可以参考下面地址学习：

3)任务创建

1.引入依赖包

2.配置zookeeper节点以及任务名称命名空间

3.实现自定义任务，需要实现SimpleJob接口

<groupId>com.github.kuhn-he</groupId>

<artifactId>elastic-job-lite-spring-boot-starter</artifactId>

</dependency>

elaticjob:

zookeeper:

server-lists: zk-server:3181

namespace: updatetask

server-lists:zookeeper的地址

namespace：定时任务命名空间

创建 com.seckill.goods.task.statictask.ElasticjobTask ，代码如下：

讲解：

5.2.2 动态任务案例

参考地址：https://github.com/LuoLiangDSGA/spring-learning/tree/master/boot-elasticjob

动态任务案例主要是讲解程序在运行时，动态添加定时任务，这种场景应用非常广泛。使用elastic-job

实现动态添加定时任务的实现有点复杂，我们接下来实际操作一次。

步骤：

1)监听器创建

监听器采用AOP模式，类似前置通知和后置通知， doBeforeJobExecutedAtLastStarted 和

doAfterJobExecutedAtLastCompleted 分别会在任务执行前和执行后调用，我们创建一个监听器实

现任务调度前后拦截， com.seckill.goods.task.dynamic.ElasticJobListener :

@ElasticSimpleJob(

cron = "5/10 * * * * ?",

jobName = "updateTask",

shardingTotalCount = 1

)

@Component

public class

ElasticjobTask implements SimpleJob {

/***

* 执行

任

务

* @pa

shardingContext

@Ove

rride

public void execute(ShardingContext shardingContext) {

System.out.println("-----------执行！");

}

cron:定时表达式

jobName：这里和bootstrap.yml中的namespace保持一致

shardingTotalCount：分片数量

1.配置初始化的zookeeper地址

2.配置的定时任务命名空间(不一定会使用)

3.注册初始化数据

4.监听器->任务执行前后监听（可有可无）

5.动态添加定时任务实现

6.自定义任务处理过程-实现SimpleJob

public class ElasticJobListener extends AbstractDistributeOnceElasticJobListener

{

2)注册中心配置

在bootstrap.yml中配置zk和namespace

创建配置类配置注册中心信息， com.seckill.goods.task.dynamic.ElasticJobConfig :

/****

* 构造函数

* @param startedTimeoutMilliseconds

* @param completedTimeoutMilliseconds

public ElasticJobListener(long startedTimeoutMilliseconds, long

completedTimeoutMilliseconds) {

super(startedTimeoutMilliseconds, completedTimeoutMilliseconds);

}

/***

* 任务

初始化前要做的事情，类似前置通知

* @

param shardingContexts

@Override

public void doBeforeJobExecutedAtLastStarted(ShardingContexts

shardingContexts) {

System.out.println("========doBeforeJobExecutedAtLastStarted========"+

TimeUtil.date2FormatHHmmss(new Date()));

}

/***

* 任务执行完成后要做的事情，类似后置通知

* @param shardingContexts

@Override

public void doAfterJobExecutedAtLastCompleted(ShardingContexts

shardingContexts) {

System.out.println("=======doAfterJobExecutedAtLastCompleted============="+

TimeUtil.date2FormatHHmmss(new Date()));

}

#配置动态任务案例的zk和namespace

zk: zk-server:3181

namesp: autotask

@Configuration

public class ElasticJobConfig {

//配置文件中的zookeeper的ip和端口

@Value(value = "${zk}")

private String serverlists;

//指定一个命名空间

@Value("${namesp}")

3)任务构建

我们创建一个动态配置任务的类，任何逻辑代码需要创建定时任务，可以直接调用该类的指定方法即

可。创建类： com.seckill.goods.task.dynamic.ElasticJobHandler ，代码如下：

private String namespace;

/***

* 配置Zookeeper和namespace

* @return

@Bean

public ZookeeperConfiguration zkConfig() {

return new ZookeeperConfiguration(serverlists, namespace);

}

/***

* 向z

ookeeper注册初始化信息

* @

config

* @

@Bean(initMethod = "init")

public ZookeeperRegistryCenter regCenter(ZookeeperConfiguration config) {

return new ZookeeperRegistryCenter(config);

}

/****

* 创建ElasticJob的监听器实例

* @return

@Bean

public ElasticJobListener elasticJobListener() {

//初始化要给定超时多少秒重连

return new ElasticJobListener(100L,100L);

}

@Component

public class ElasticJobHandler {

@Resource

private ZookeeperRegistryCenter registryCenter;

@Resource

private ElasticJobListener elasticJobListener;

/**

* @param jobName:任务的命名空间

* @param jobClass:执行的定时任务对象

* @param shardingTotalCount：分片个数

* @param cron：定时周期表达式

* @param id：自定义参数

* @return

private static LiteJobConfiguration.Builder simpleJobConfigBuilder(String

jobName,

Class<?

extends SimpleJob> jobClass,

int

shardingTotalCount,

String

cron,

String

id) {

//创建

任务构建对象

LiteJobCo

(

onfiguration(

任

务

命

名

空

间

名

字、任务执行周期表达式、分片个数

newBuilder(jobName, cron, shardingTotalCount).

//自定义参数

jobParameter(id).

build(),

jobClass.getCanonicalName()));

//本地配置是否可覆盖注册中心配置

builder.overwrite(true);

return builder;

}

/**

* 添加一个定时任务

* @param cron:周期执行表达式

* @param id:自定义参数

* @param jobName:命名空间

* @param instance:任务对象

public void addPublishJob(String cron,String id,String jobName,SimpleJob

instance) {

LiteJobConfiguration jobConfig = simpleJobConfigBuilder(

jobName,

instance.getClass(),

cron,

id).overwrite(true).build();

//DynamicTask为具体的任务执行逻辑类

new SpringJobScheduler(instance, registryCenter, jobConfig,

elasticJobListener).init();

}

/***

* Date转cron表达式

public static final String CRON_DATE_FORMAT = "ss mm HH dd MM ? yyyy";

/**

* 获得定时

* @param date

* @return

public static String getCron(final Date date) {

SimpleDateFormat simpleDateFormat = new

SimpleDateFormat(CRON_DATE_FORMAT);

4)执行逻辑

我们接着创建一个类，用于执行自己所需要操作的逻辑，

com.seckill.goo

ds.task.dynamic.DynamicTask ，代码如下：

5)调用测试

创建 com.seckill.goods.controller.TaskController 动态调用创建任务的方法，代码如下：

return simpleDateFormat.format(date);

}

public cla

ss DynamicTask implements SimpleJob {

@Ove

publ

id execute(ShardingContext shardingContext) {

//传递的参数

String id = shardingContext.getJobParameter();

try {

//具体任务逻辑

System.out.println("执行你的逻辑代码！param:"+id);

} catch (Exception e) {

e.printStackTrace();

}

@RestController

@RequestMapping(value = "/task")

public class TaskController {

@Autowired

ElasticJobHandler elasticJobHandler;

/***

* 动态创建任务

* @param times:延迟时间，为了测试到效果，所以在当前时间往后延迟

* @param jobname:任务名字

* @param param:自定义参数

* @return

@GetMapping

public Result add(Long times,String jobname,String param){

//在当前指定时间内延迟times毫秒执行任务

Date date = new Date(System.currentTimeMillis()+times);

//需要传递给定时任务的参数

String cron = ElasticJobHandler.getCron(date);

//执行任务

elasticJobHandler.addPublishJob(cron,param,jobname,new DynamicTask());

return new Result(true, StatusCode.OK,"添加任务成功！");

6)测试

访问: http://localhost:18081/task?times=15000&jobname=asyncname¶m=No001

后台执行效果如下：

6 静态页动态更新

6.1 分析

索引和静态资源的更新功能已经完成，所有秒杀商品都只是参与一段时间活动，活动时间过了需要将秒

杀商品从索引中移除，同时删除静态页。我们需要有这么一个功能，在秒杀商品活动结束的时候，将静

态页删除、索引库数据删除。

此时我们可以使用elastic-job定时执行该操作,我们看如下活动表，活动表中有一个活动开始时间和活动

结束时间，我们可以在每次增加、修改的时候，动态创建一个定时任务，把活动结束时间作为任务执行

时间。

实现步骤：

6.2 更新操作

我们在上面动态案例上进行修改，当添加和修改活动时，执行一个定时任务，定时任务以活动结束的时

间为任务执行时间，将活动ID作为任务名字。

}

CREATE TABLE `tb_activity` (

`id` varchar(60) NOT NULL,

`name` varchar(100) NOT NULL,

`status` int(2) NOT NULL DEFAULT '1' COMMENT '状态：1开启，2未开启',

`startdate` date DEFAULT NULL,

`begintime` datetime DEFAULT NULL COMMENT '开始时间',

`endtime` datetime DEFAULT NULL COMMENT '结束时间',

`total_time` float DEFAULT NULL,

`is_del` int(1) DEFAULT '1' COMMENT '删除：1未删除，2已删除',

PRIMARY KEY (`id`)

) ENGINE=InnoDB DEFAULT CHARSET=utf8;

1.编写动态定时任务

2.修改/增加秒杀活动，添加动态定时任务，执行时间为秒杀活动结束时间

1)创建定时任务对象

com.seckill.goods.task.dynamic.DynamicAsyncTask 代码如下：

2)调用操作

在活动修改和增加的时候，添加定时任务，修改

com.seckill.goods.service.impl.ActivityServiceImpl 的add和update方法，代码如下：

public class DynamicAsyncTask implements SimpleJob {

@Autowired

private S

kuActMapper skuActMapper;

@Autow

privat

kuMapper skuMapper;

@Ove

publ

id execute(ShardingContext shardingContext) {

//传递的活动ID

String id = shardingContext.getJobParameter();

try {

mldify(id);

} catch (Exception e) {

e.printStackTrace();

}

/*****

* 修改商品状态

* @param id

public void mldify(String id){

//根据活动ID查询所有秒杀商品ID

SkuAct skuAct = new SkuAct();

skuAct.setActivityId(id);

List<SkuAct> skuActs = skuActMapper.select(skuAct);

//获取所有id

List<String> ids = new ArrayList<String>();

for (SkuAct act : skuActs) {

ids.add(act.getSkuId());

}

//活动结束，秒杀商品变更成普通商品

Sku sku = new Sku();

sku.setStatus("1");

Example example = new Example(Sku.class);

Example.Criteria criteria = example.createCriteria();

criteria.andIn("id",ids);

criteria.andEqualTo("status","2");

skuMapper.updateByExample(sku,example);

}

@Autowired

private ElasticJobHandler elasticJobHandler;

/**

* 增加Activity

* @param activity

@Override

public void a

dd(Activity activity){

//选中的id集合

List<

Integer> seckillIds = activity.getSeckillIds();

//循环

添

加

活

动

到

数

据

库

中

for

Id : seckillIds) {

Activity oneActivity = new Activity();

BeanUtils.copyProperties(activity,oneActivity);

//查询当前活动对应的信息

SeckillTime seckillTime =

seckillTimeMapper.selectByPrimaryKey(seckillId);

oneActivity.setId("A"+idWorker.nextId());

oneActivity.setBegintime(seckillTime.getStarttime());

oneActivity.setEndtime(seckillTime.getEndtime());

float times = TimeUtil.dif2hour(oneActivity.getBegintime(),

oneActivity.getEndtime());

oneActivity.setTotalTime(times);

//添加

activityMapper.insertSelective(oneActivity);

//添加定时任务

elasticJobHandler.addPublishJob(ElasticJobHandler.getCron(oneActivity.getEndtim

e()),oneActivity.getId(),oneActivity.getId(), new DynamicAsyncTask());

}

posted @ 2023-05-25 00:03 十一vs十一阅读(82) 评论(0) 收藏举报

刷新页面返回顶部

每秒100w秒杀架构 elastic-job 分布式调度 秒杀设计-业务设计、架构设计、表设计 暂时没用

公告

每秒100w秒杀架构 elastic-job 分布式调度秒杀设计-业务设计、架构设计、表设计暂时没用
