【ArcMap】减少线的点数量而不改变其形状

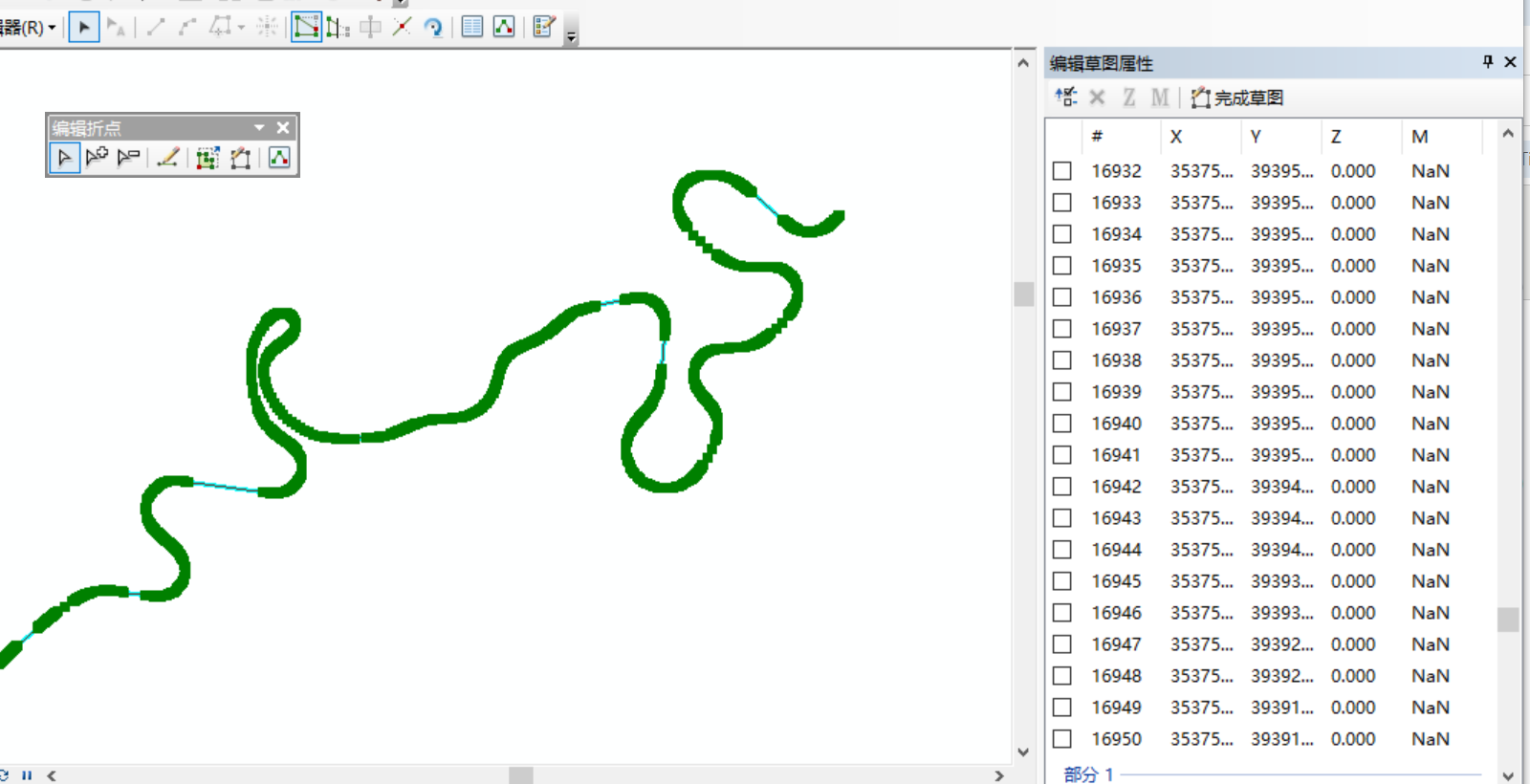

适用于密集点的线,比如这条线有1万6千个点

 点击制图工具中的简化线



1. 打开 ArcToolbox：点击红色工具箱图标。

2. 导航到工具：
   Data Management Tools（数据管理工具） -> Generalization（制图综合） -> Simplify Line（简化线）。

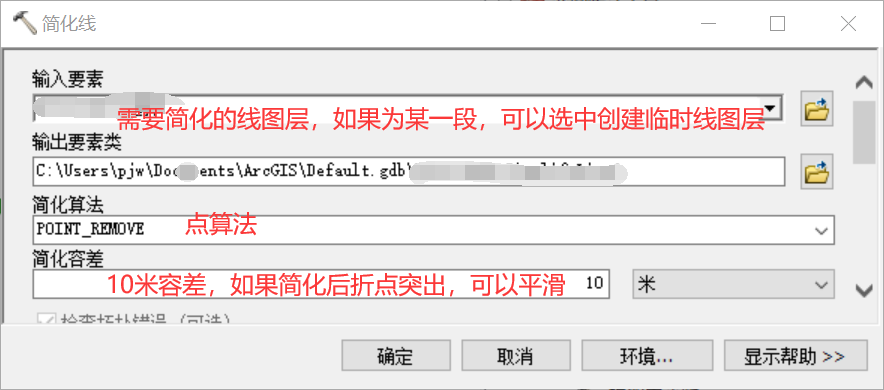

3. 设置参数：

   • Input Features（输入要素）：选择你包含18,000个点的线图层。

   • Output Feature Class（输出要素类）：指定保存路径和名称，例如 Line_Simplified.shp。

   • Simplification Algorithm（简化算法）：这是关键！

     • POINT_REMOVE（点删除）：推荐首选。它会删除对整体形状贡献不大的点。速度快，适用于大多数情况。

     • BEND_SIMPLIFY（弯曲简化）：更复杂的算法，能更好地保留线要素的弯曲特征。计算稍慢，但对形态保护更好。

   • Simplification Tolerance（简化容差）：这是核心参数！

     • 含义：这个值决定了简化的“力度”。值越大，被删除的点就越多，图形变形也可能越大；值越小，保留的细节就越多。

     • 如何设置：这需要根据你的数据尺度（比例尺）和精度要求来试验。例如，对于存储在地理坐标系（度）中的数据，可以尝试从 0.0001（约10米）或 0.001（约100米）开始。对于投影坐标系（米），可以尝试 10 或 50。建议先用一个较小的值试验，导出后与原始数据对比，再调整。

4. 处理：

   • （可选）勾选 Check for topological errors（检查拓扑错误），但这会慢一些。

   • 点击 OK 运行。

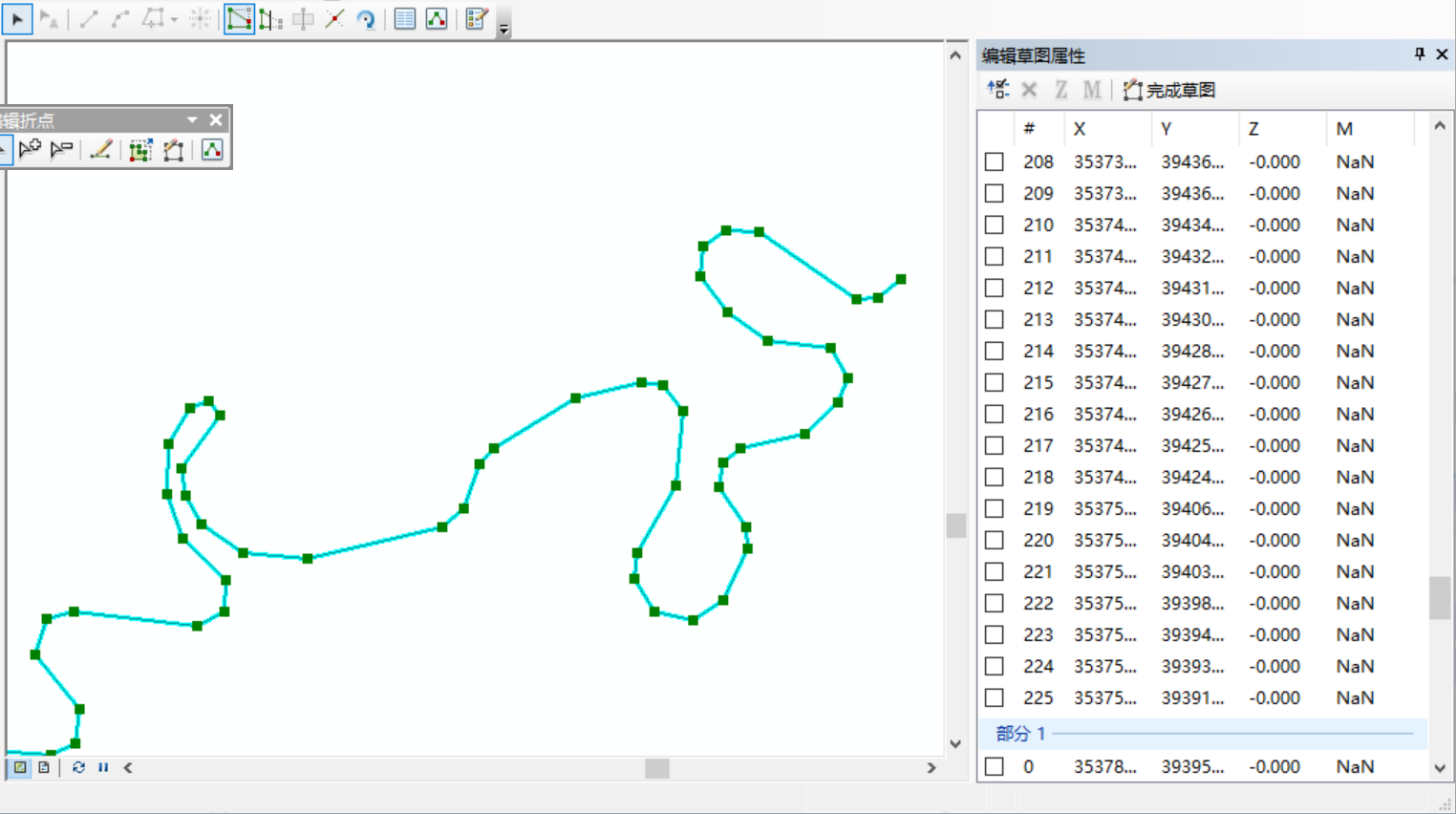

简化到200个点
