阿里巴巴初级运维工程师课程

数据中心发展

1、IDC托管：对于底层基础设施不关注，只是关注服务器运用

2、IDC租用：省略服务器购买的需求，直接进行租用

3、EDC自建：注重数据安全，企业需要自己建造数据中心，例如金融行业

4、云数据中心：对于规模庞大企业，需要多个数据中心来支持高并发、高可靠业务。做到资源池化



数据中心分级标准

A： 出事故后仍然可以正常运行，双系统

B： 存在系统冗余配置，冗余能力范围内不会中断

C： 基础配置，能够正常设备运行

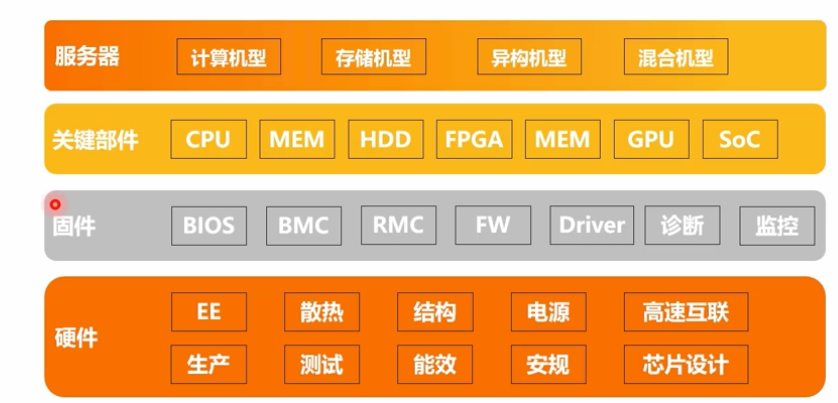

数据中心技术领域



OSI七层模型

物理层：传输“位”bit。涉及设备有电缆、中继器、集线器

链路层：用于在同一网络上两台设备之间进行数据传输，负责网络内部通信中的流量与错误控制。涉及设备有两层交换机、网卡。（广域网协议：HDLC高级数据链路协议，TTP点对点协议 ）

网络层：实现全球互联的功能，支持网络互联。主要职责是逻辑连接，数据转发，路由和错误报告。涉及设备有防火墙、路由器以及三层交换机

传输层：用于数据分段，提供了运行在不同主机的应用程序进程之间的逻辑通信，并负责纠错以及可靠性维护。提供服务有面向连接通信、顺序传输、数据完整性保证、流控制、流量控制、多路复用等

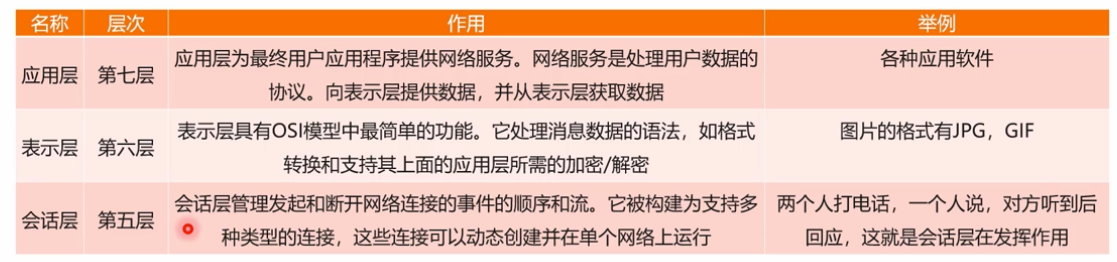

会话层、表示层、应用层：

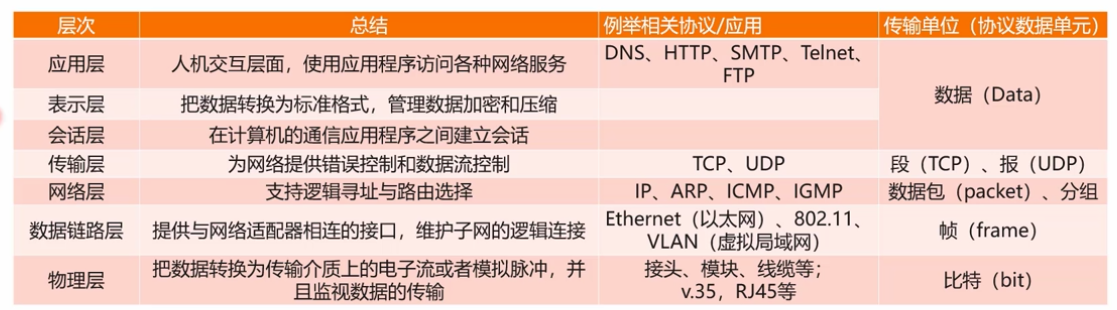

OSI七层模型总结：

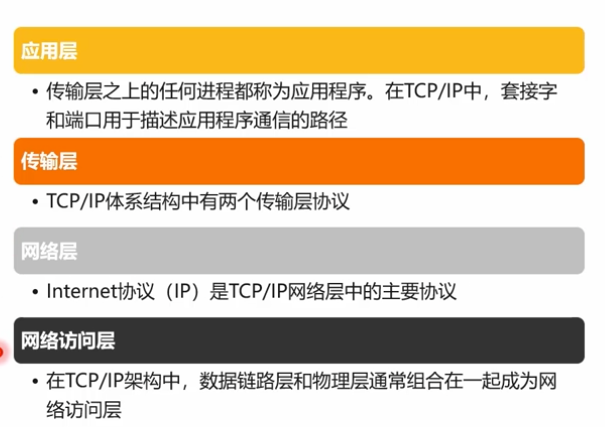

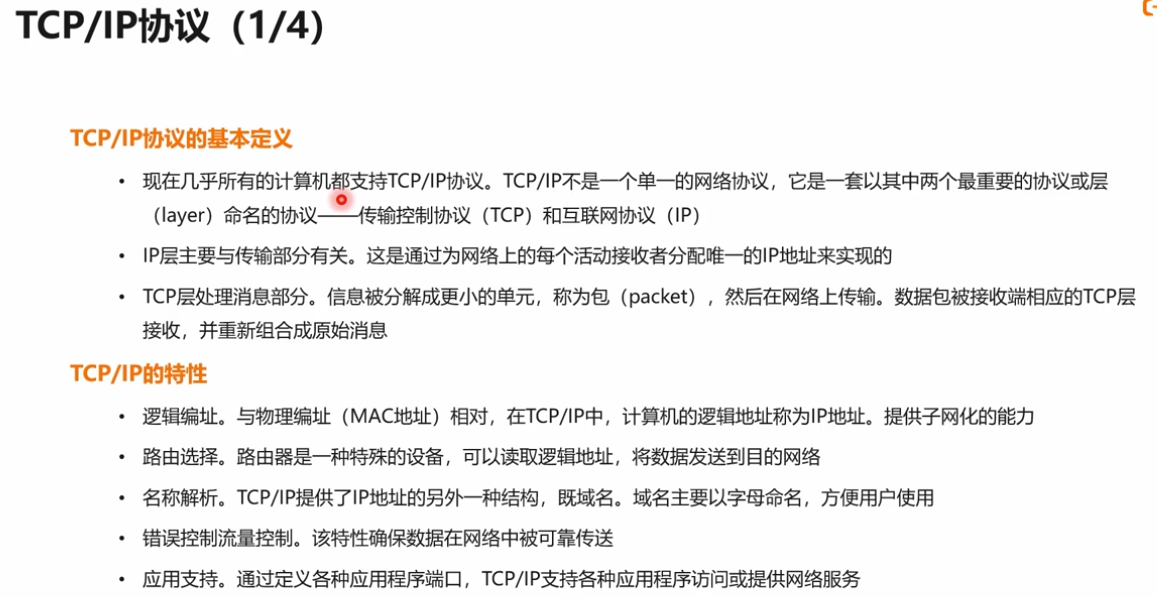

TCP/IP协议簇

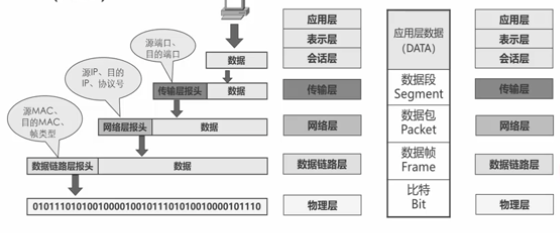

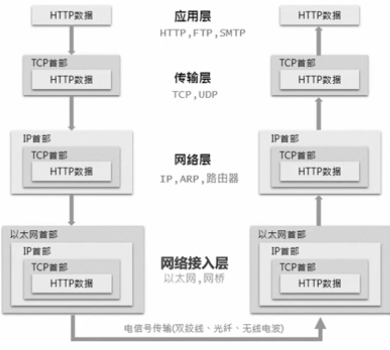

数据的封装

OSI模型：

 TCP/IP模型：



链路层通信

IEEE802局域网标准：定义了局域网为多台终端组成的网络，地理跨度小，可以实现文件共享，带宽高，管理方便，组装成本小

链路层组成：

　　MAC子层：负责物理寻址

　　LLC子层：屏蔽MAC子层物理介质连接差别，向上层提供一致性服务，对接网络层

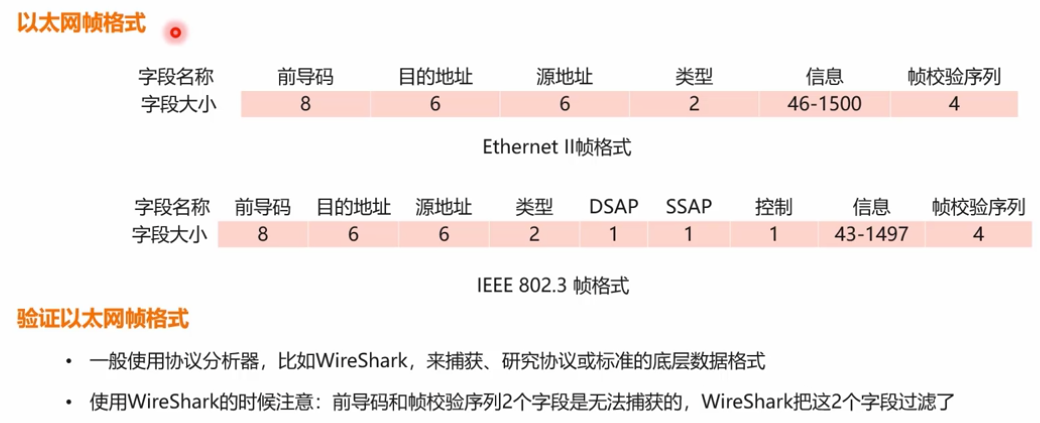

以太网帧格式：

 前导码负责告知对方这是一个链路层帧数据

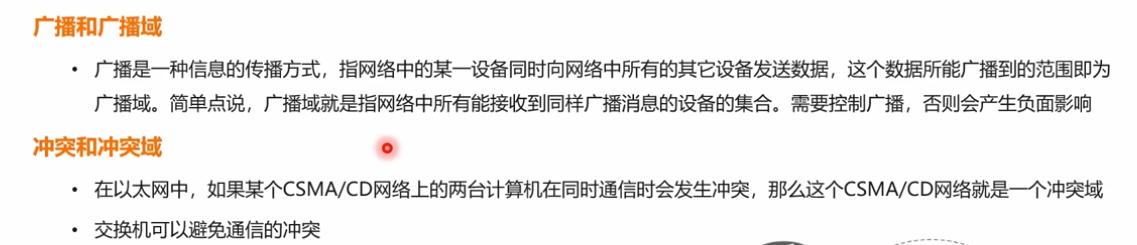

广播与冲突：

 集线器可以用于构建一个冲突域；而交换机可以避免冲突，可进行存储转发（分组交换），其本质为高性能的网桥，用于连接多个物理的链路层网络或者成组的网络节点

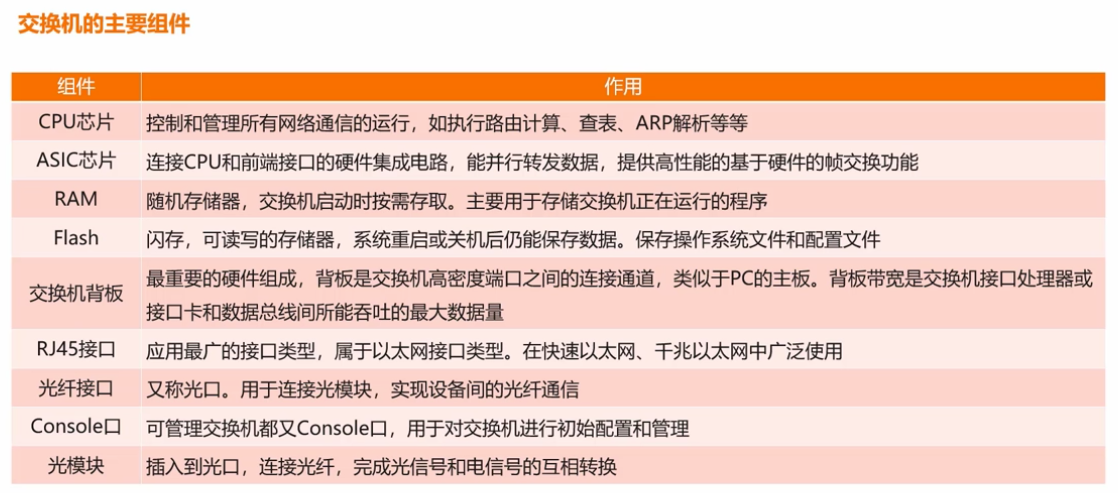

交换机组件：

 交换机工作原理：

1、源计算机发送请求，交换机收到后记录源MAC地址

2、交换机将请求泛洪转发，目标计算机收到后进行回复，并再次记录源MAC地址

3、通过不断转发，交换机将能够维护MAC表，若请求MAC地址不一致，则进行更新

　　直通式转发：也叫快速转发，交换机收到帧头部后，解析地址并直接转发，速度快但是碎片化，可能出错

　　存储式转发：收到完整的数据帧后进行校验，正确再进行转发，提升准确率但是高延迟

　　碎片隔离式：只读前64个字节

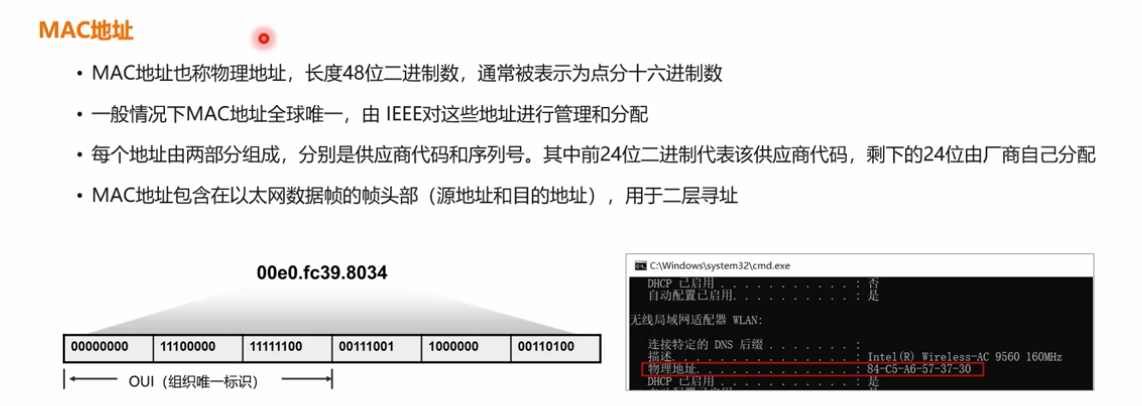

MAC地址：

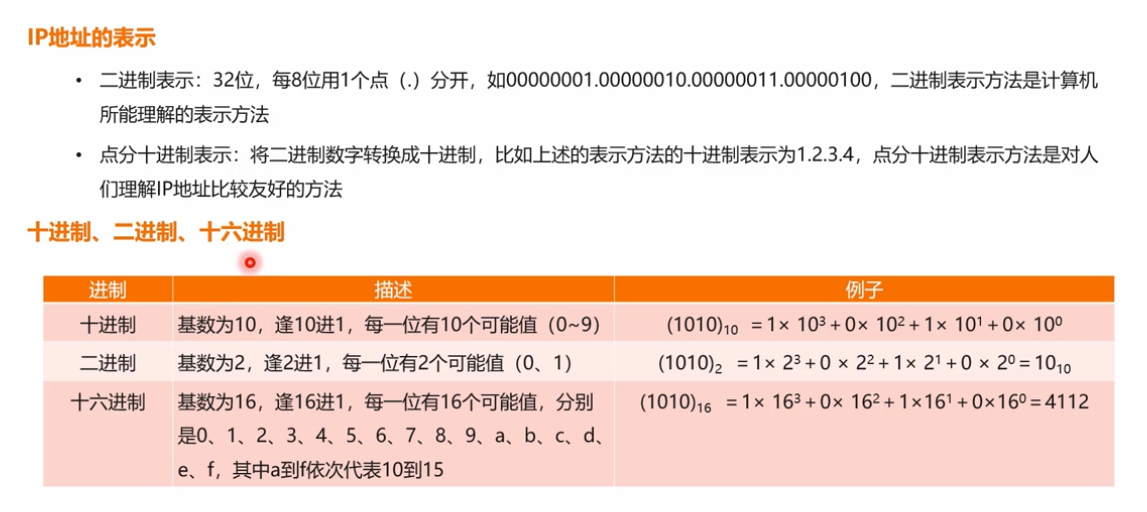

 IPV4地址的表示：

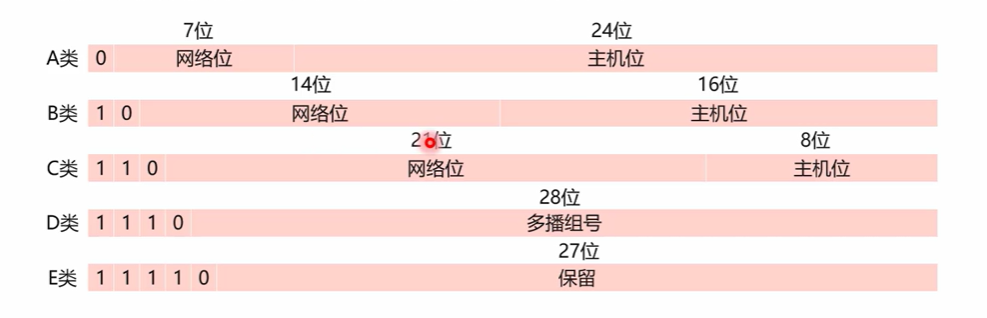

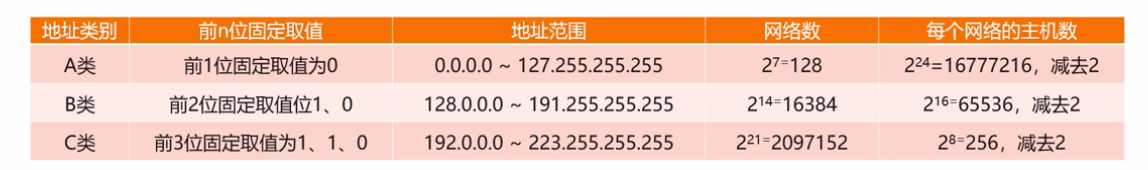

 IP地址分类：

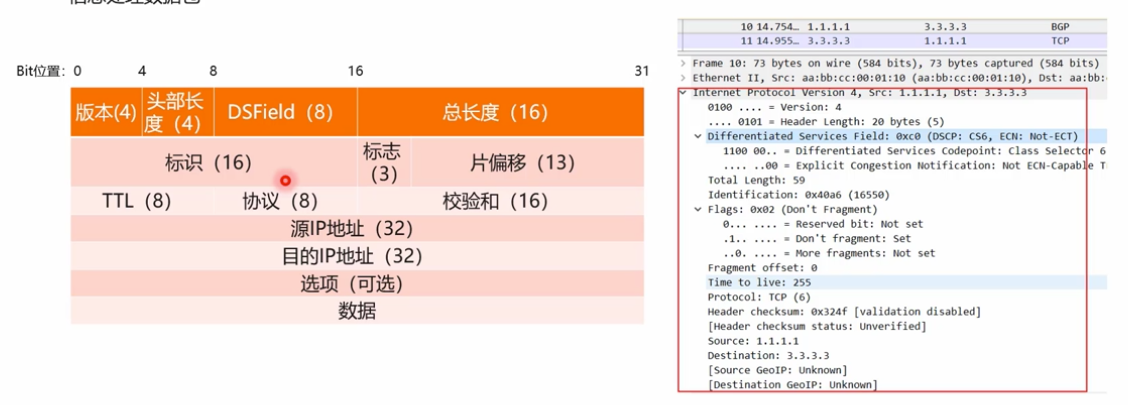

 IP头部：

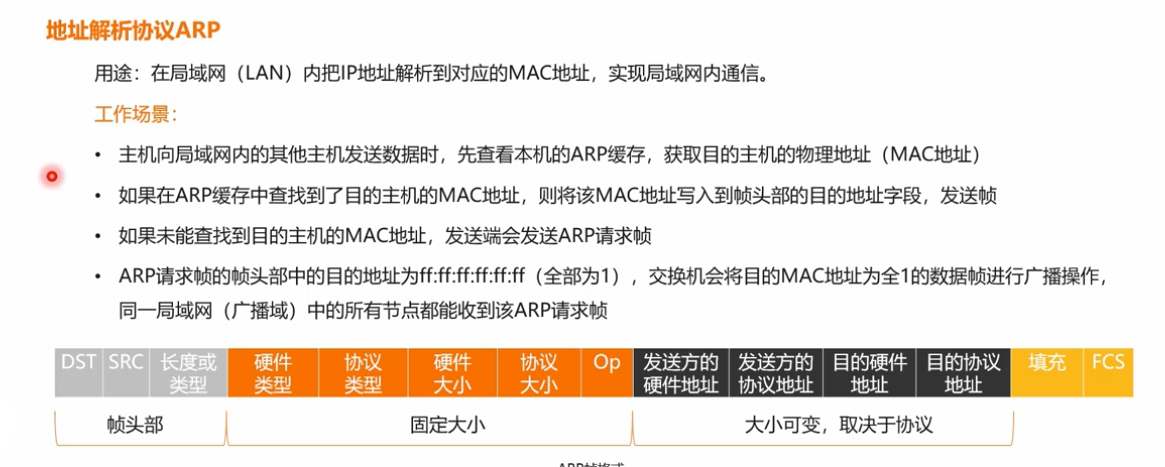

 ARP协议：

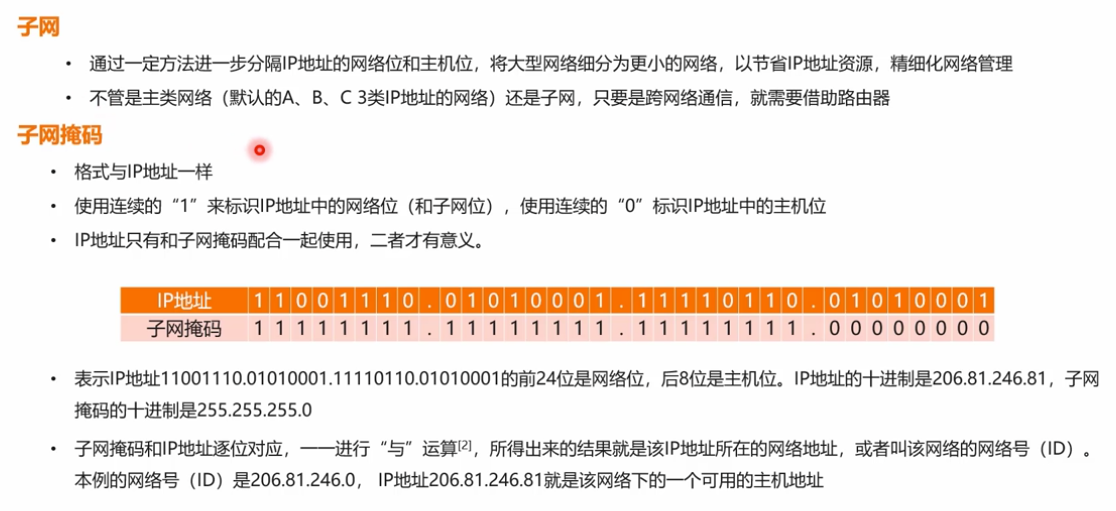

  子网掩码：

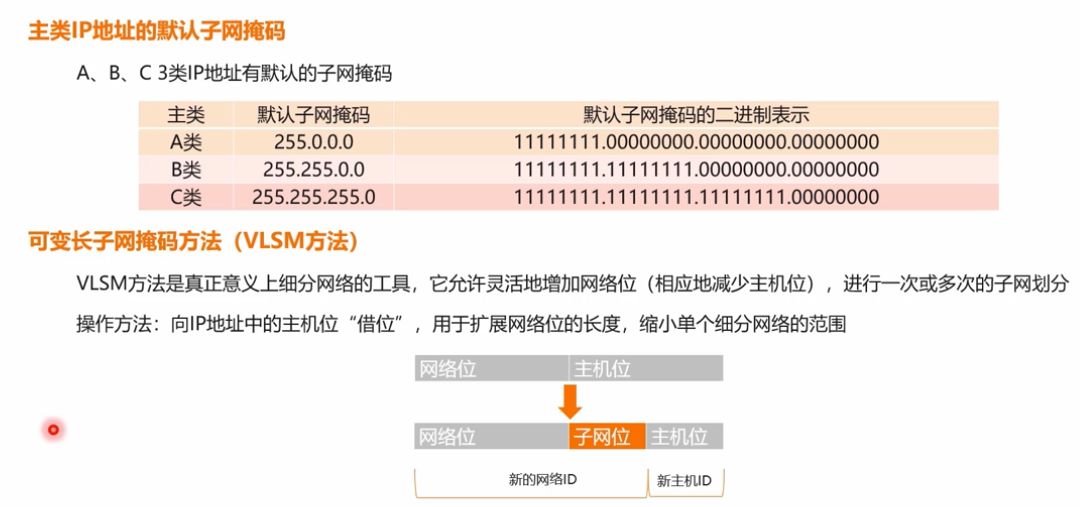

 子网掩码划分方法：

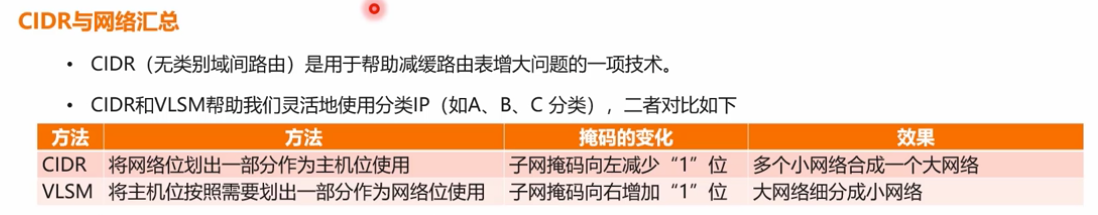

 CIDR网络：

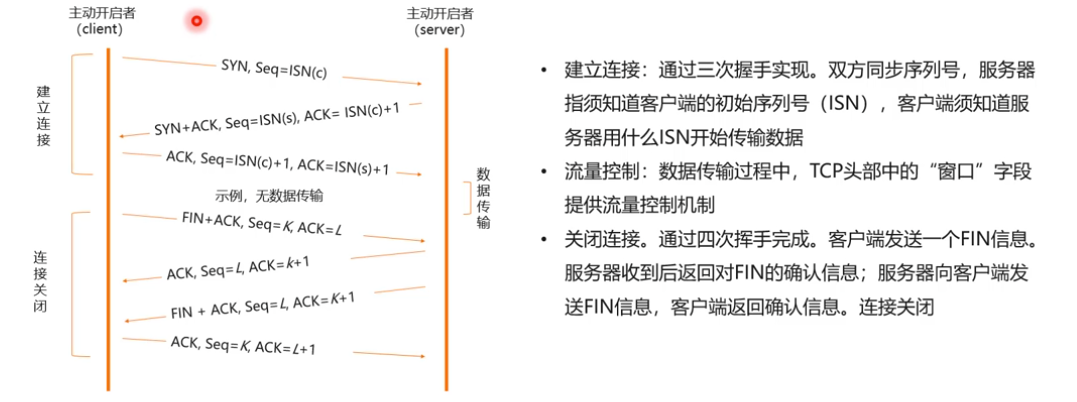

 三次握手：

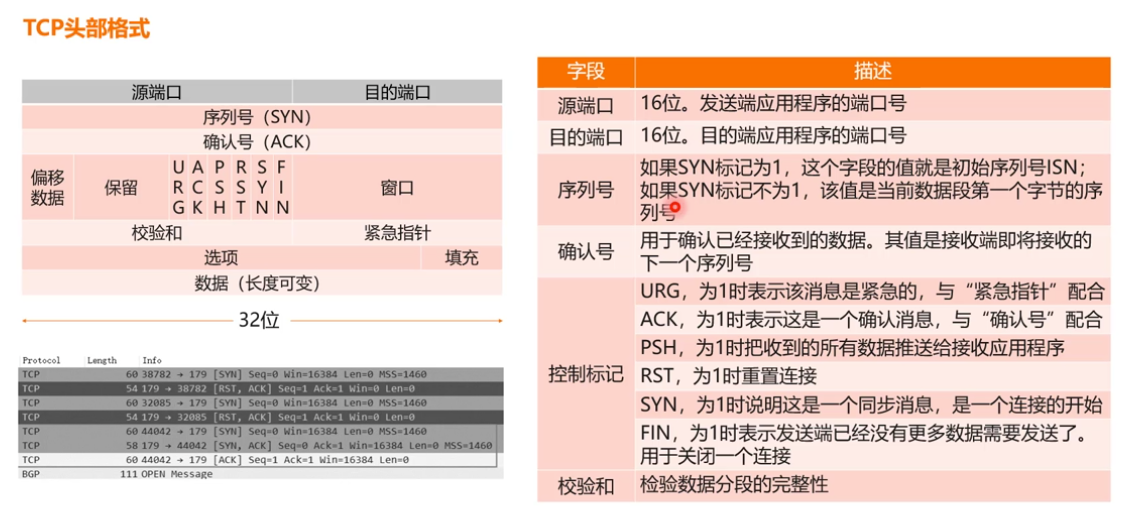

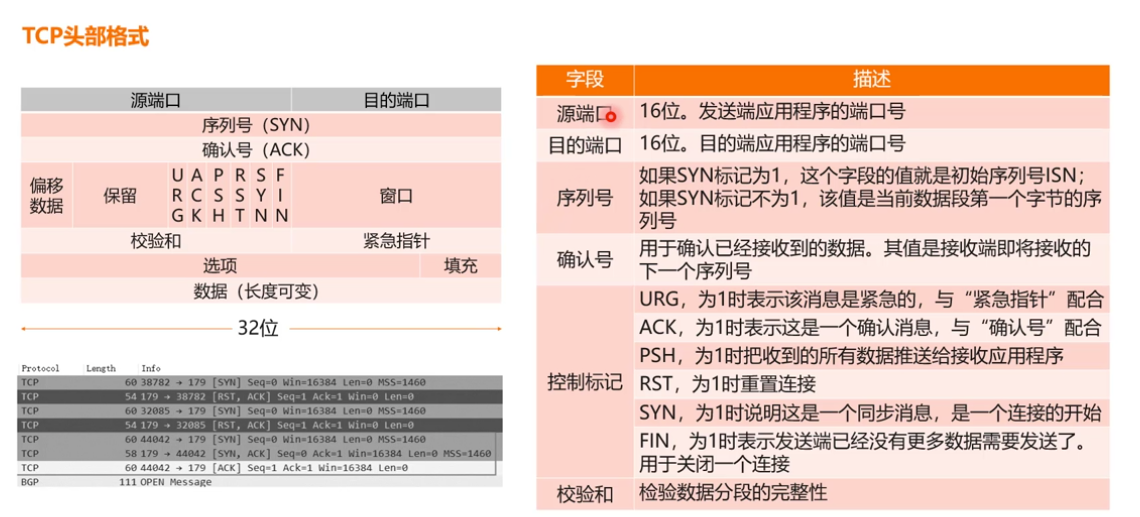

 TCP头部格式：

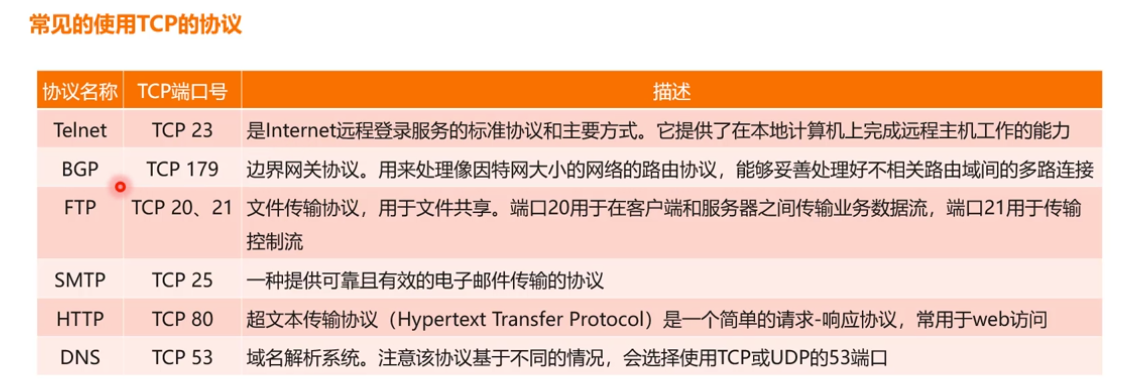

端口协议：

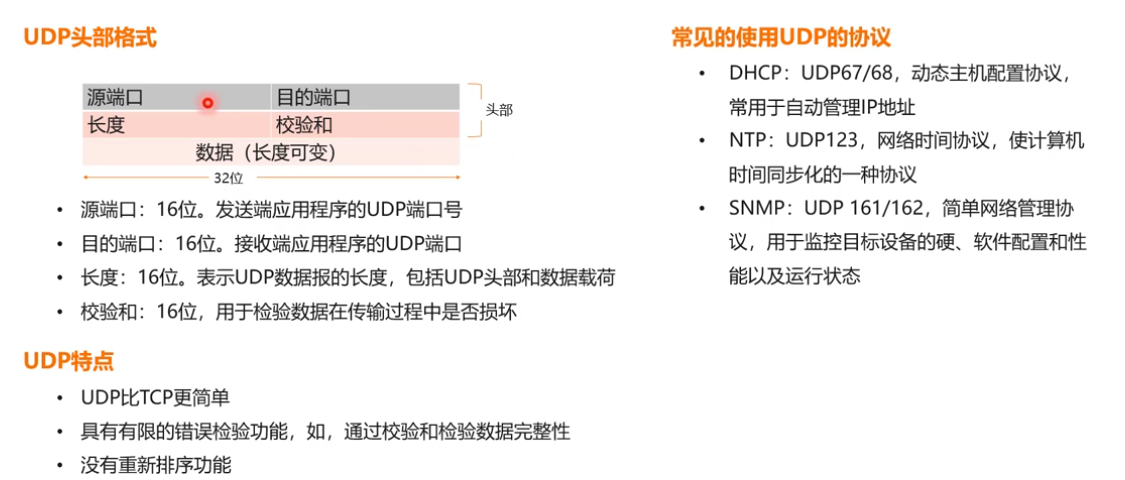

 UDP协议：

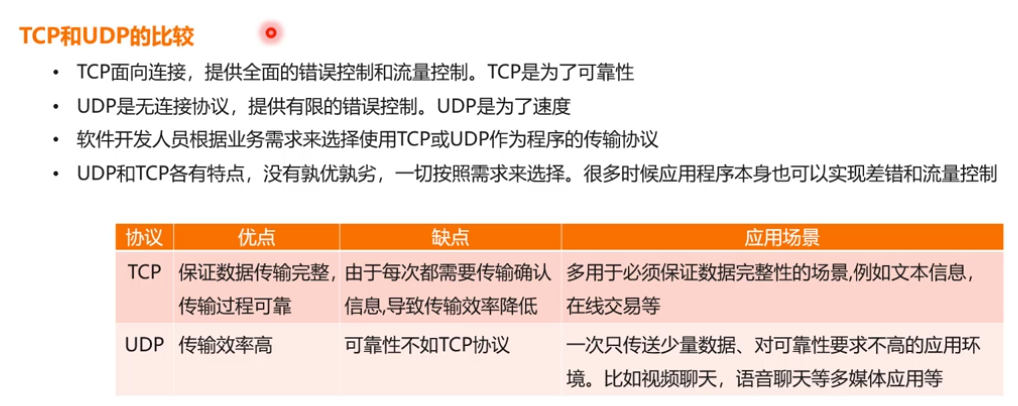

 TCP VS UDP:

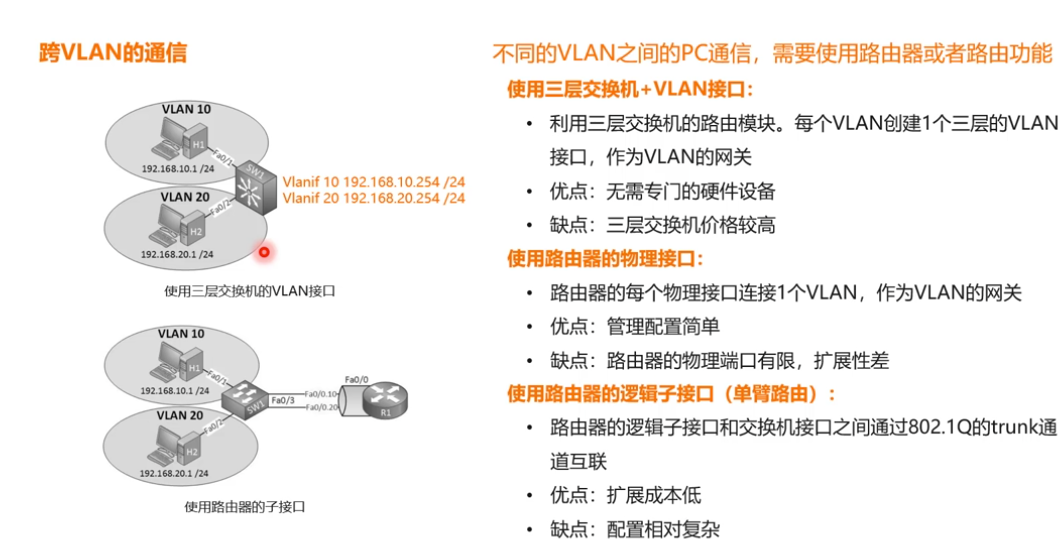

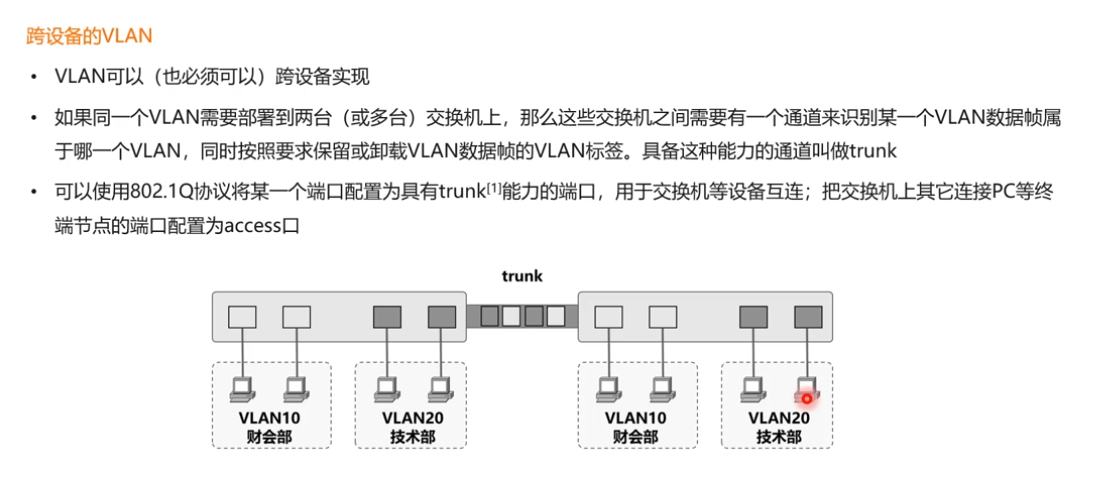

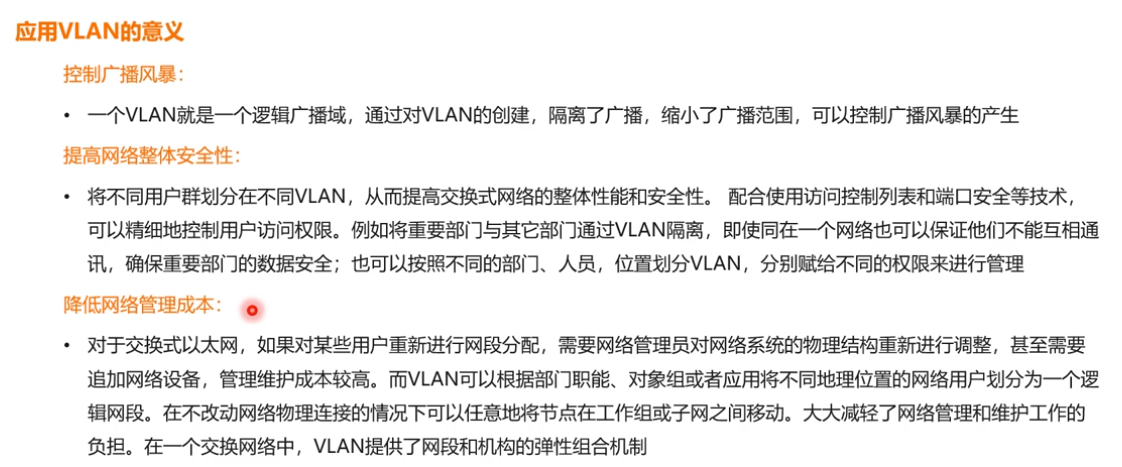

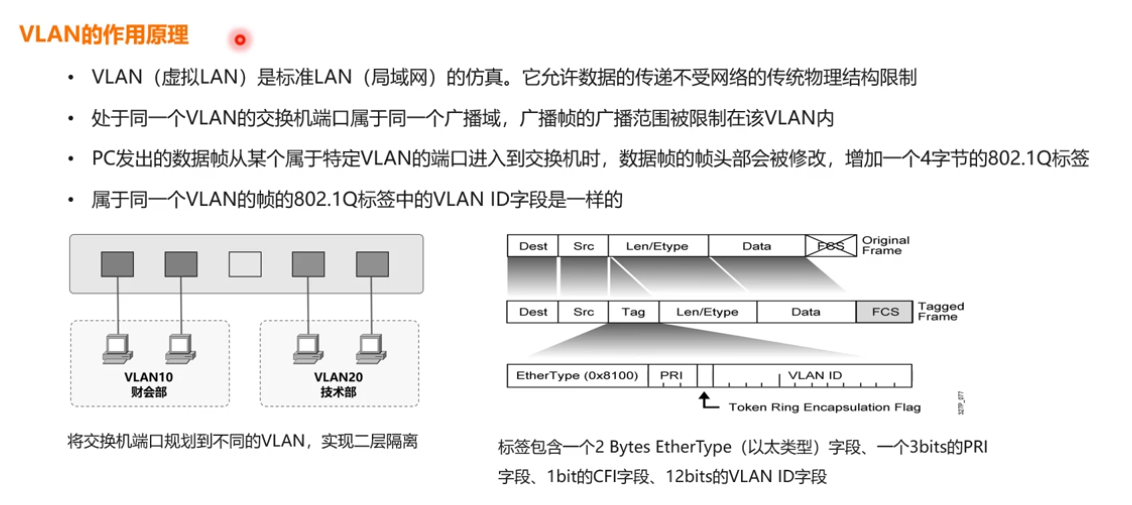

 VLAN技术（链路层）

 使用vlan号来划分局域网

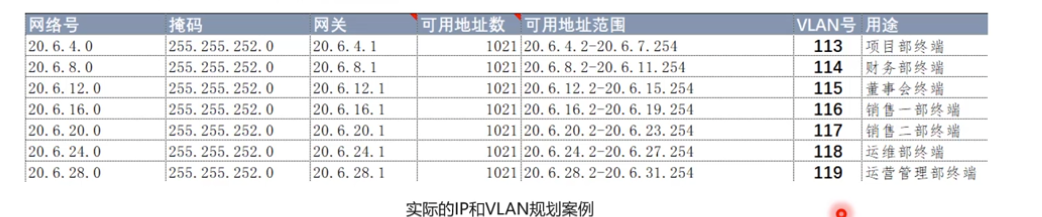

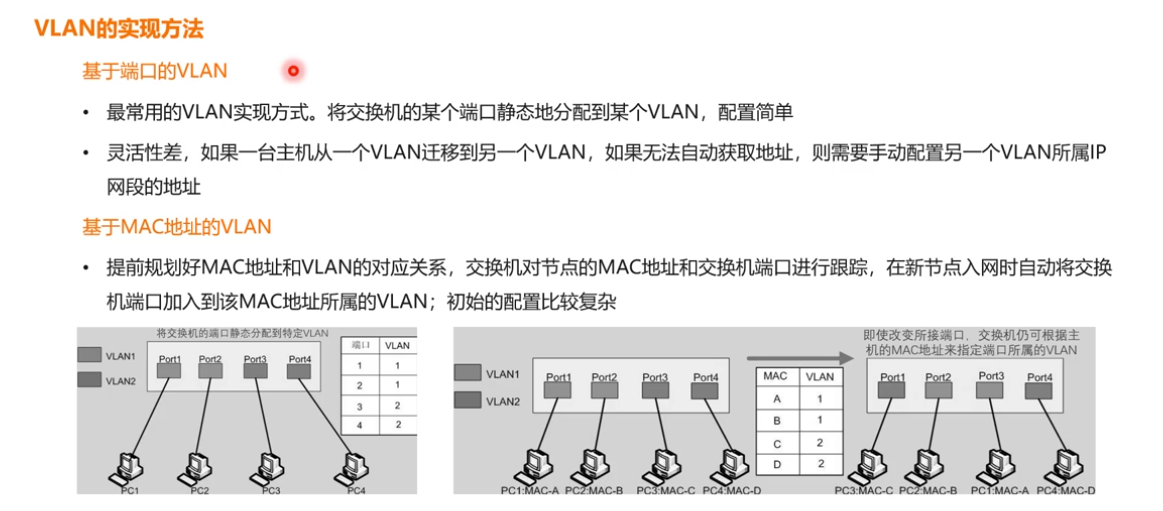

 VLAN划分方法：

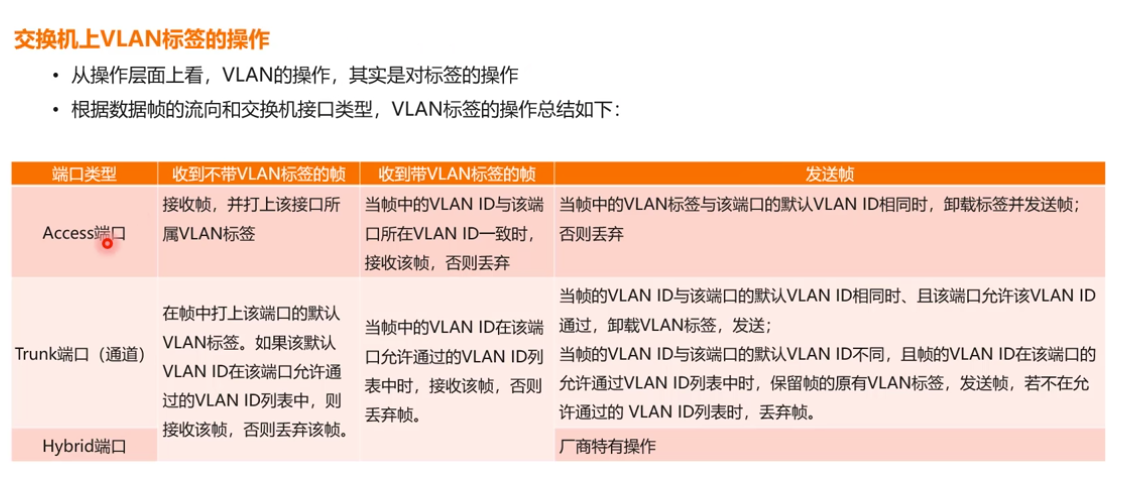

 vlan标签：

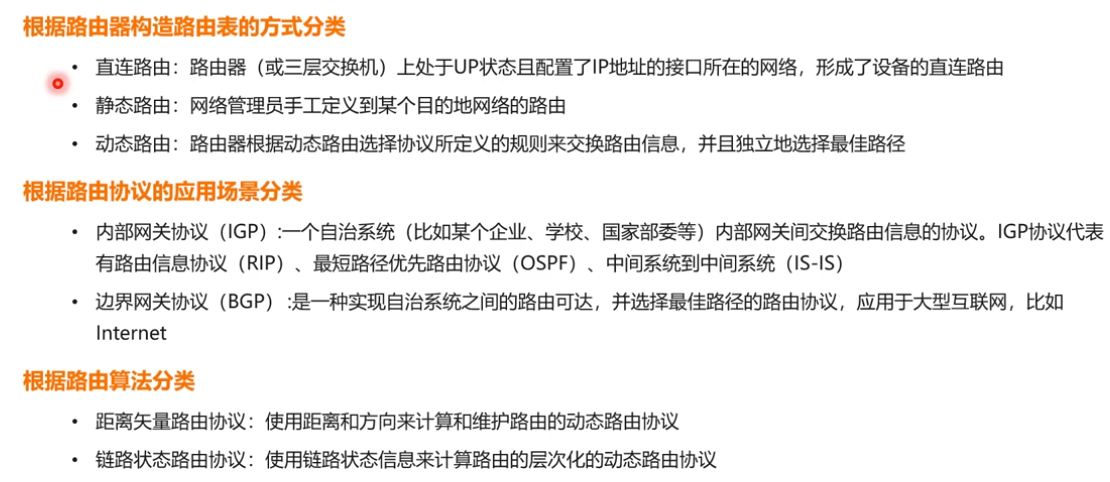

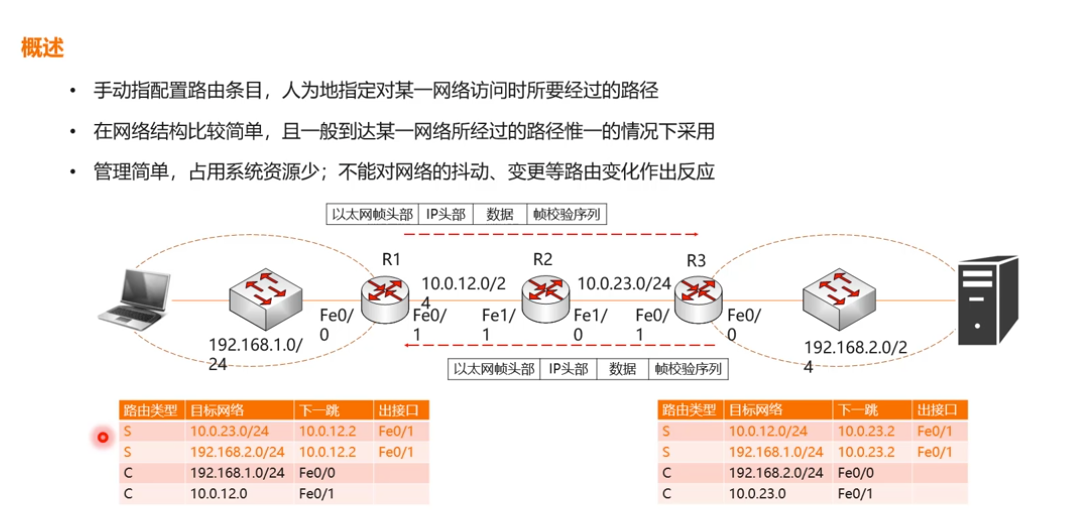

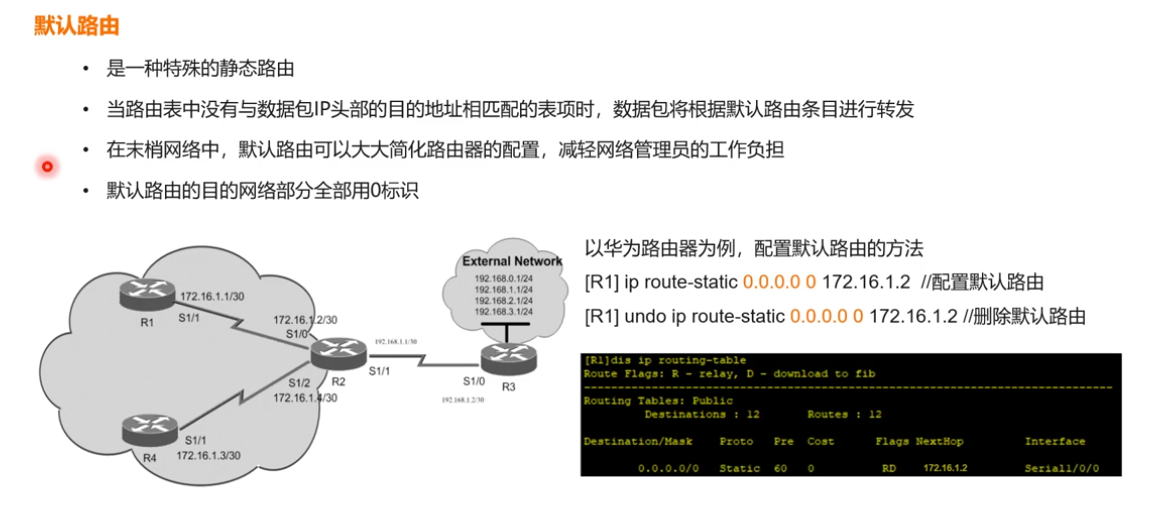

 路由分类：

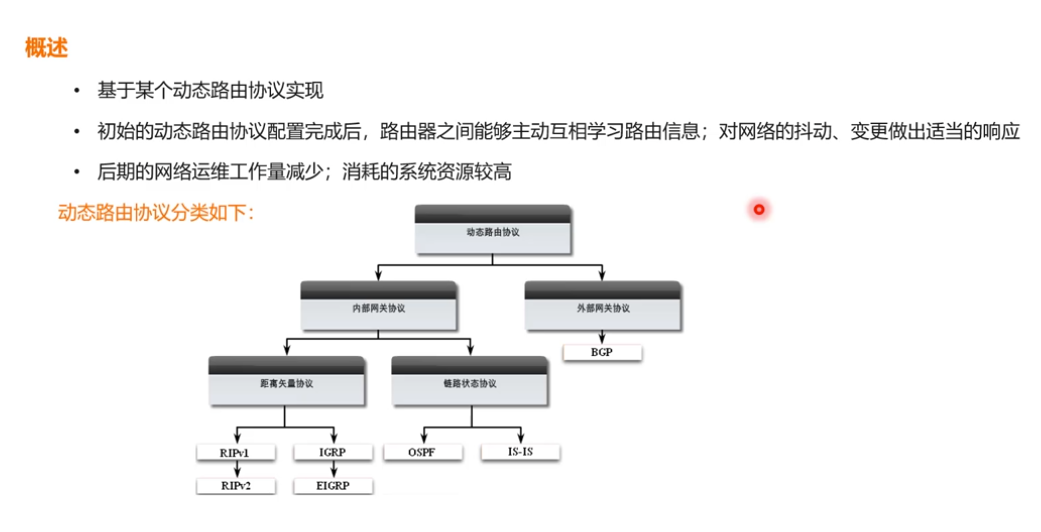

动态路由：

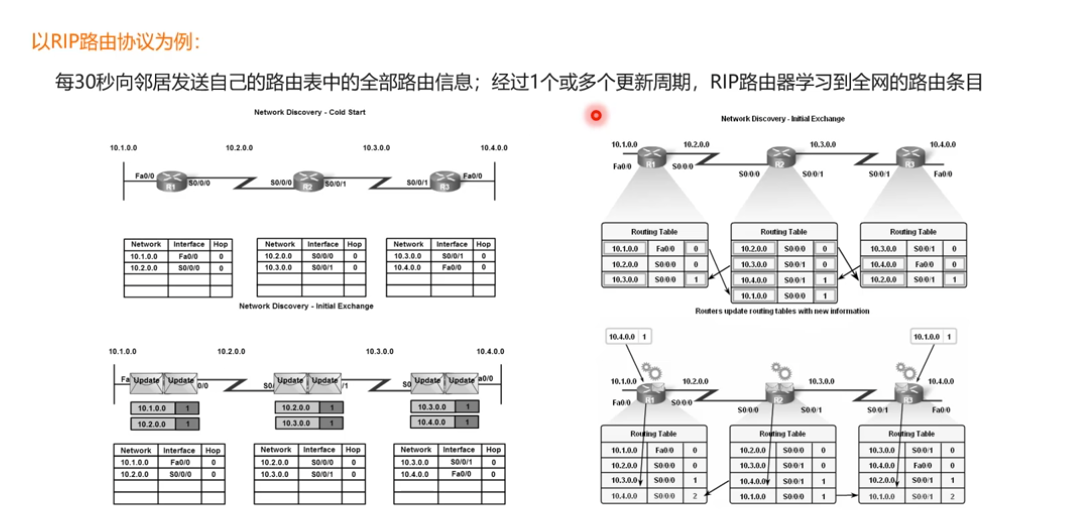

RIP协议：

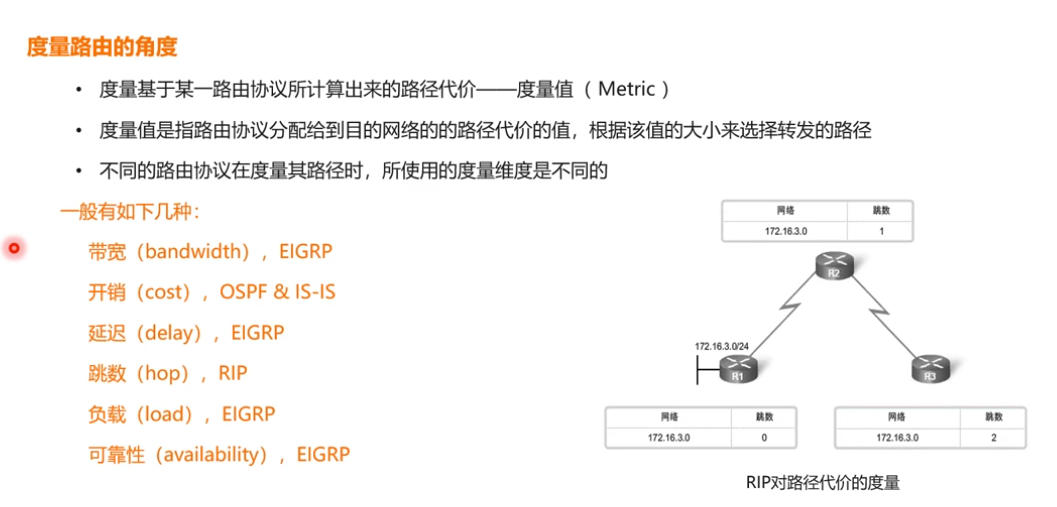

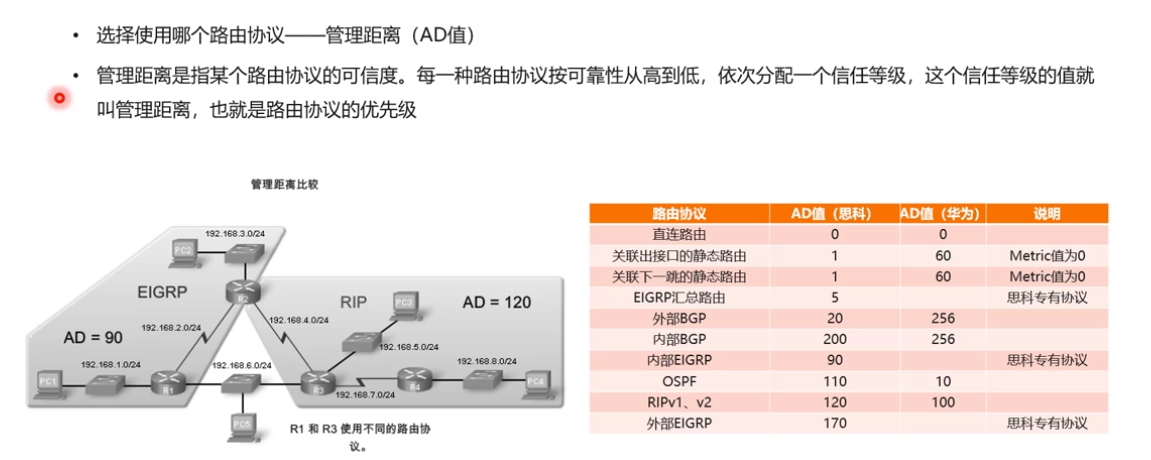

 路由度量：

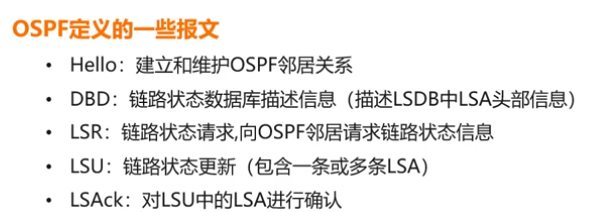

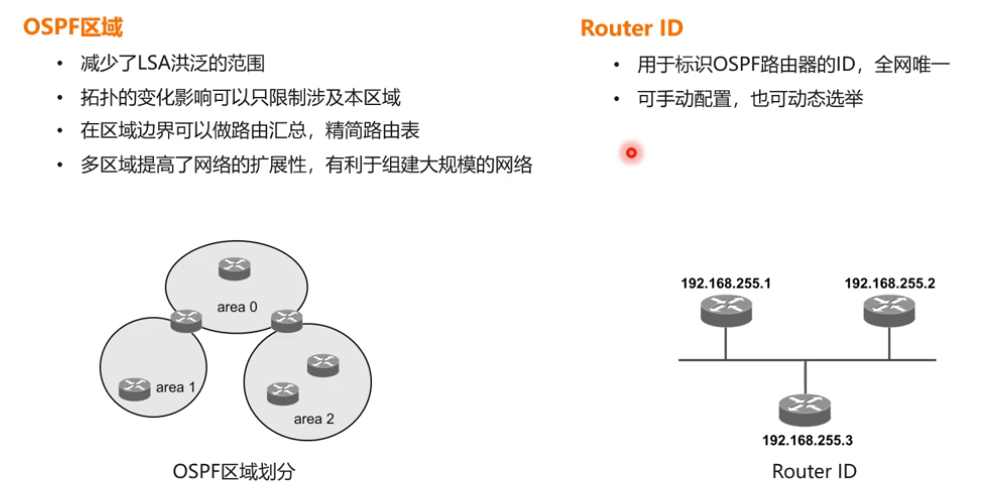

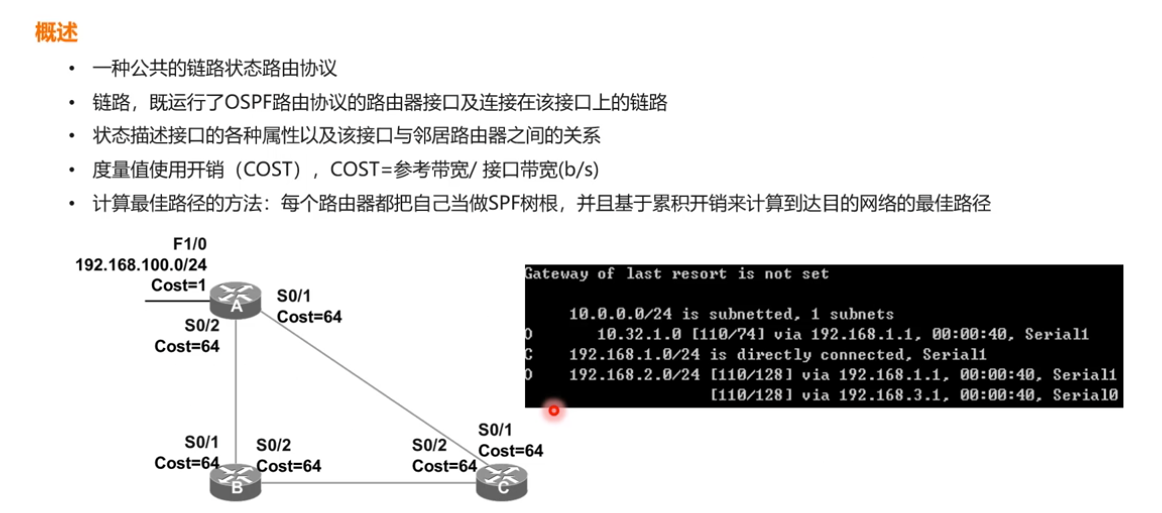

 OSPF协议：

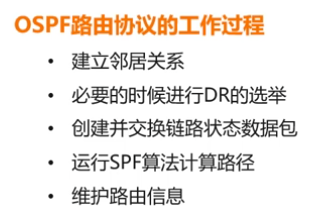

 工作过程：

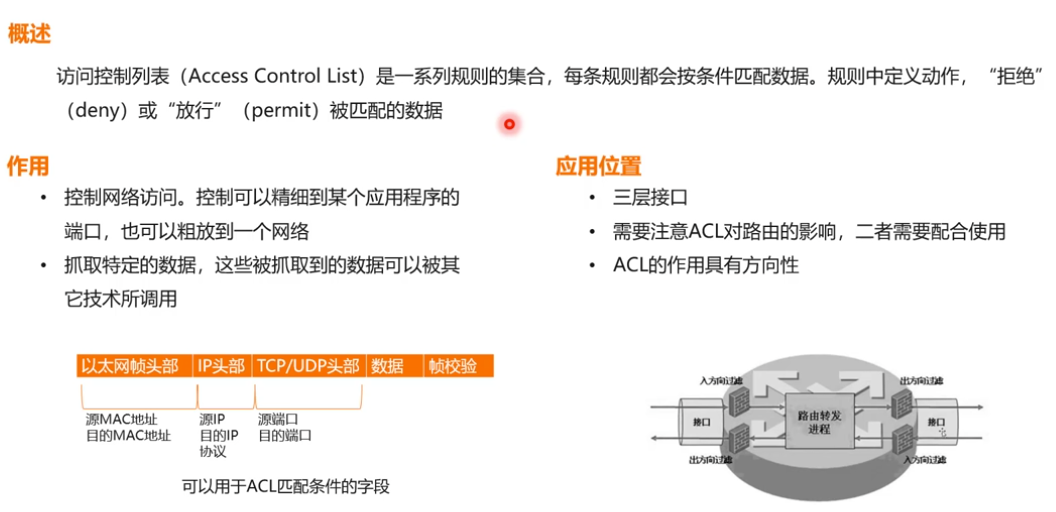

 访问控制列表(ACL)：

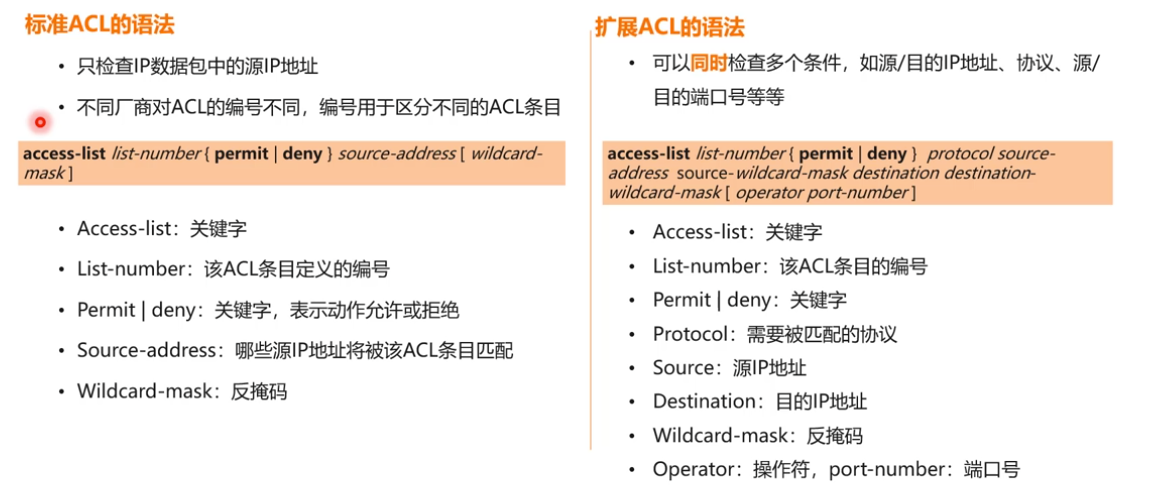

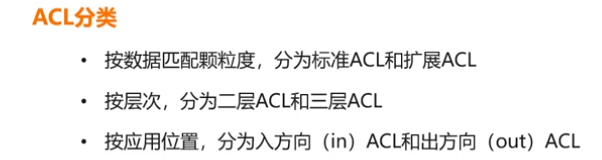

 分类：

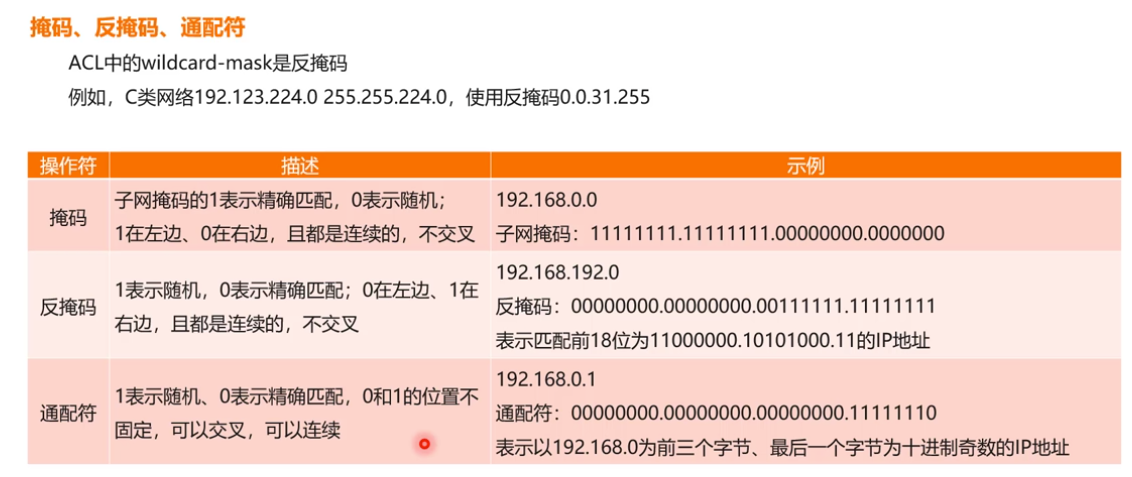

 通配符、反掩码：

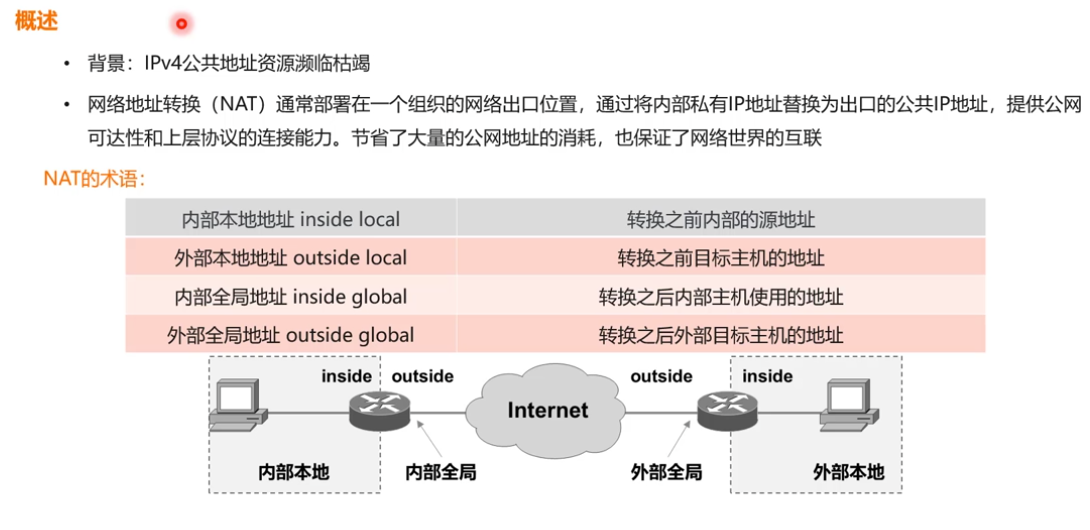

 NAT协议：

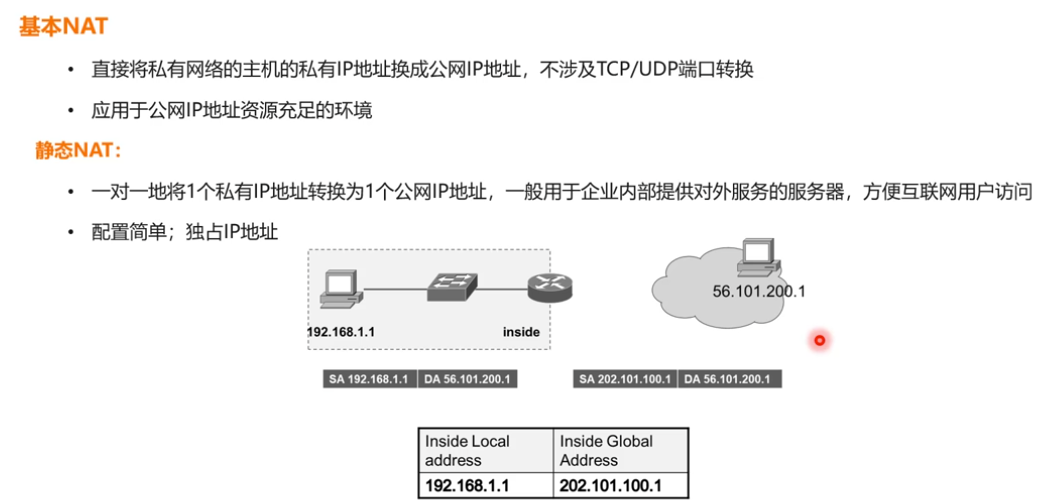

 静态NAT：

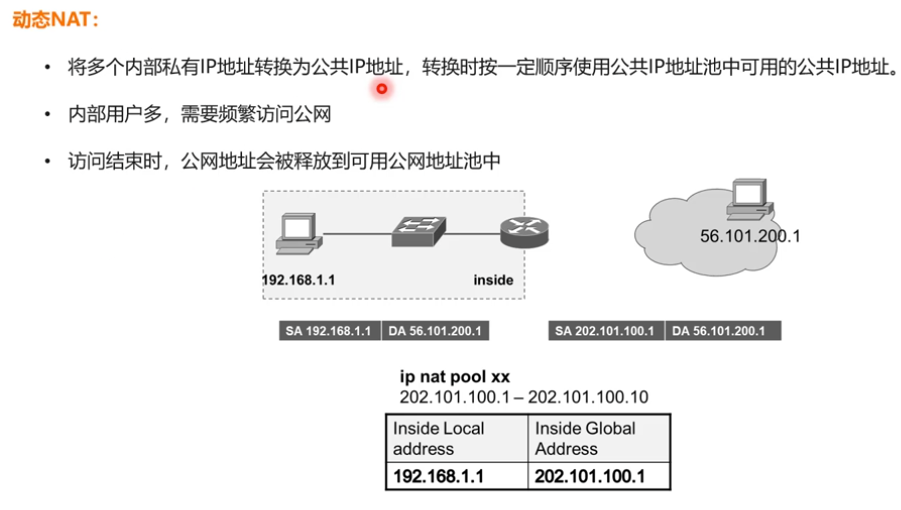

 动态NAT：

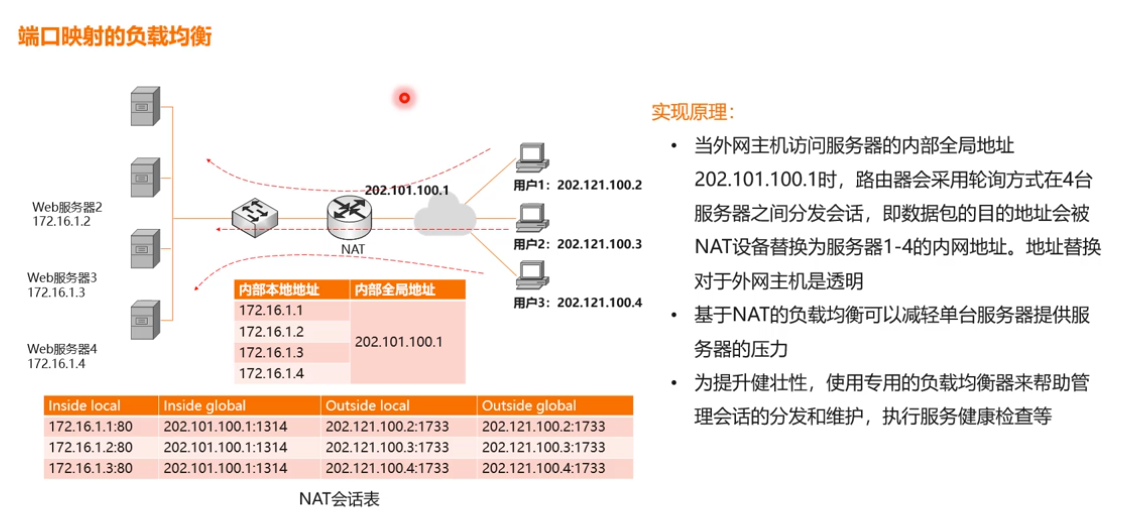

负载均衡：

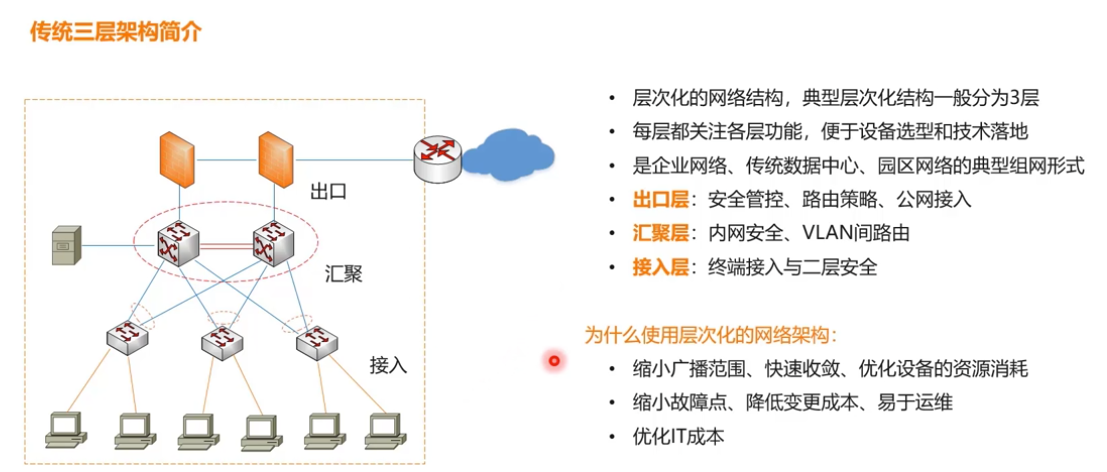

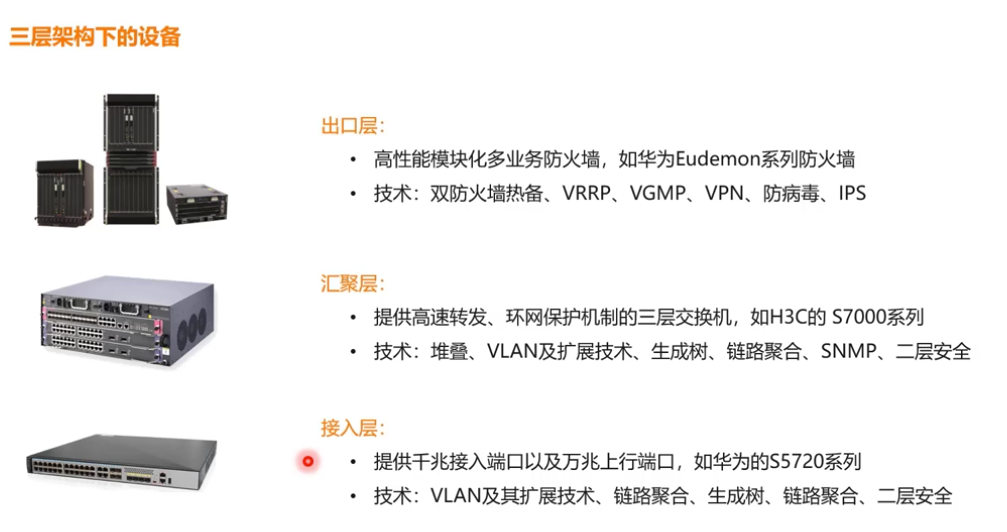

 数据中心网络架构：

  支持设备：

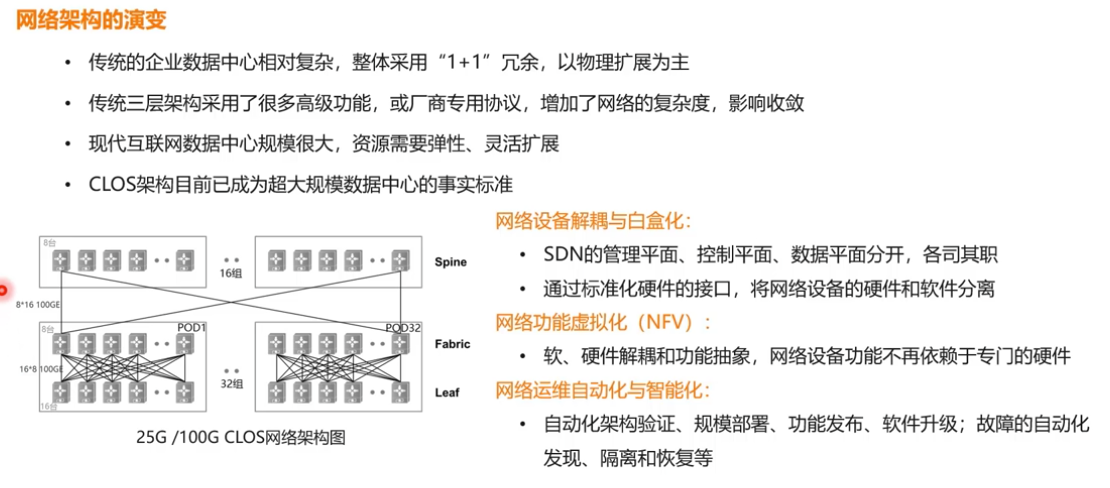

 无拥塞CLOS架构

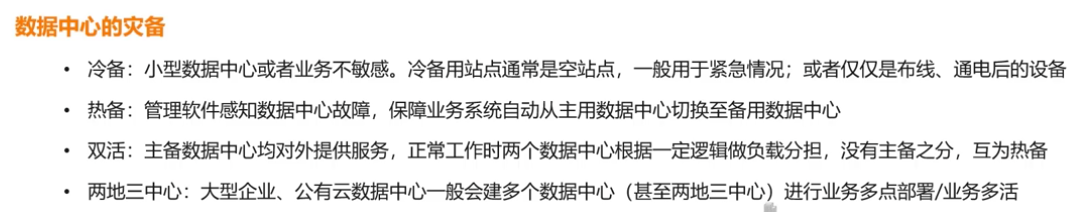

 灾备

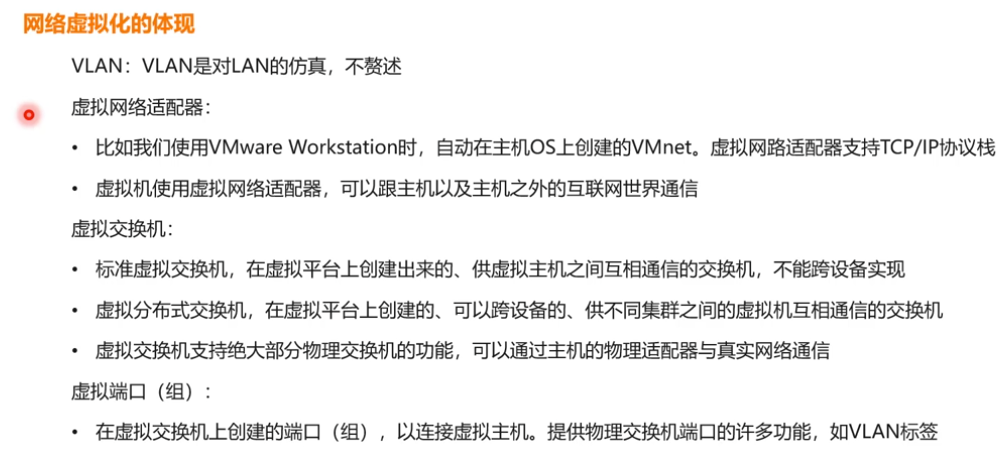

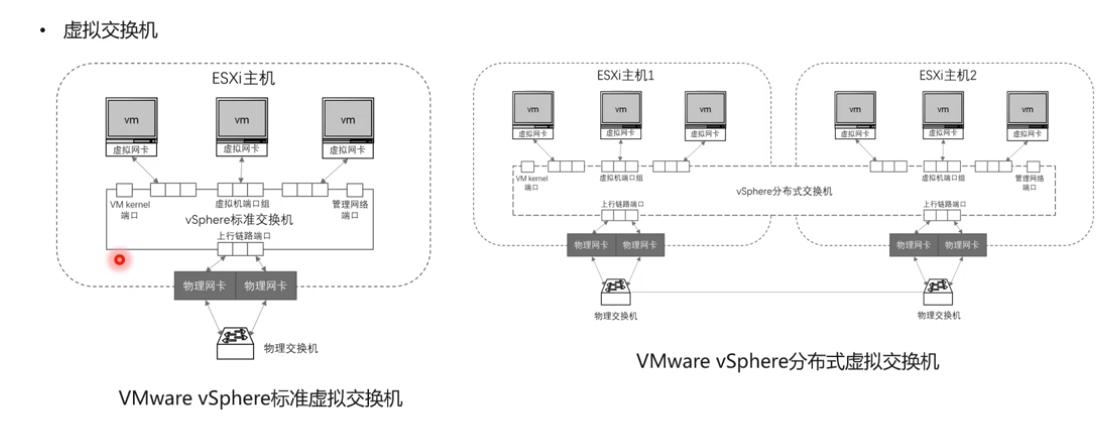

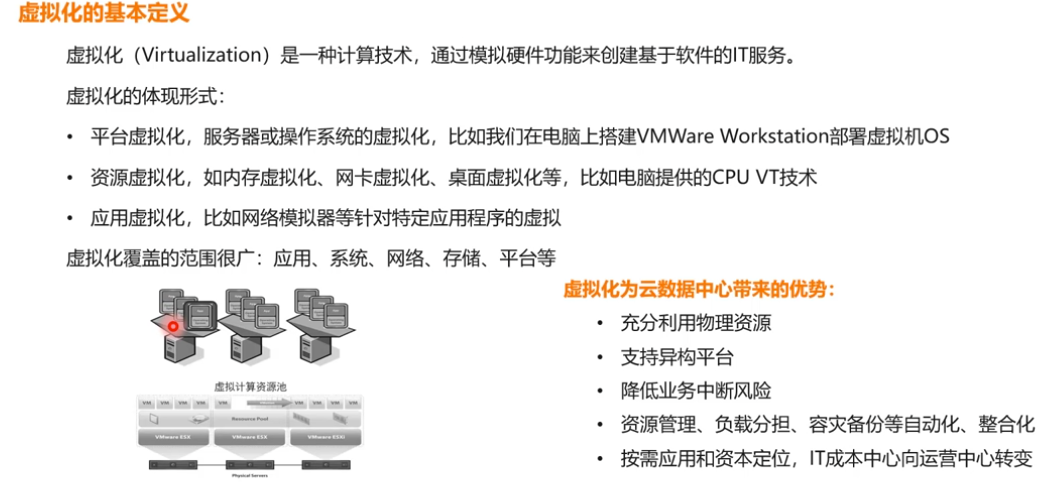

 虚拟化：

 具体体现：

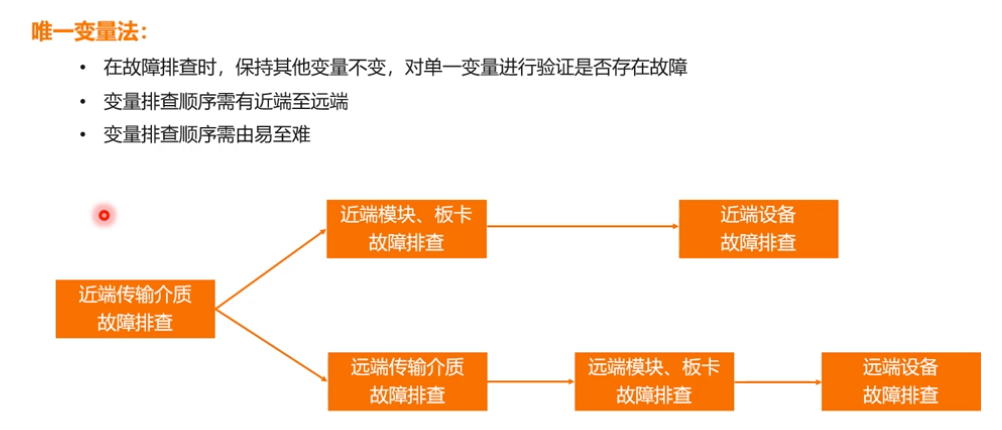

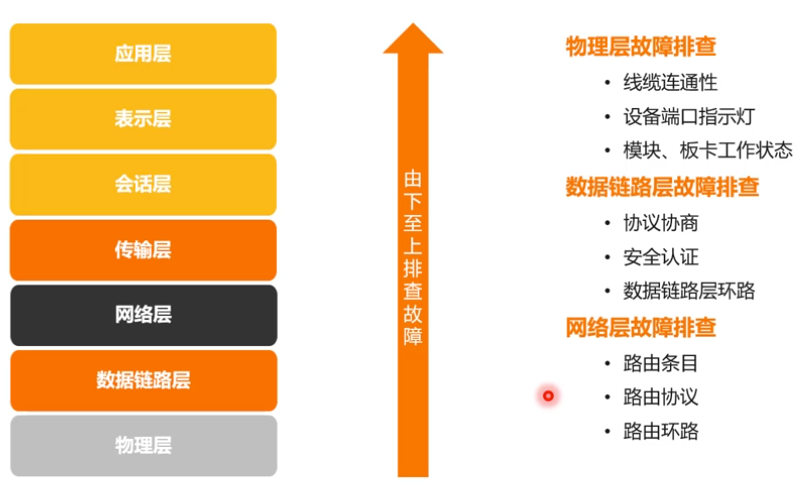

 网络故障排查



 服务器定义：

　　高计算能力，能够通过网络为多个用户使用的计算机

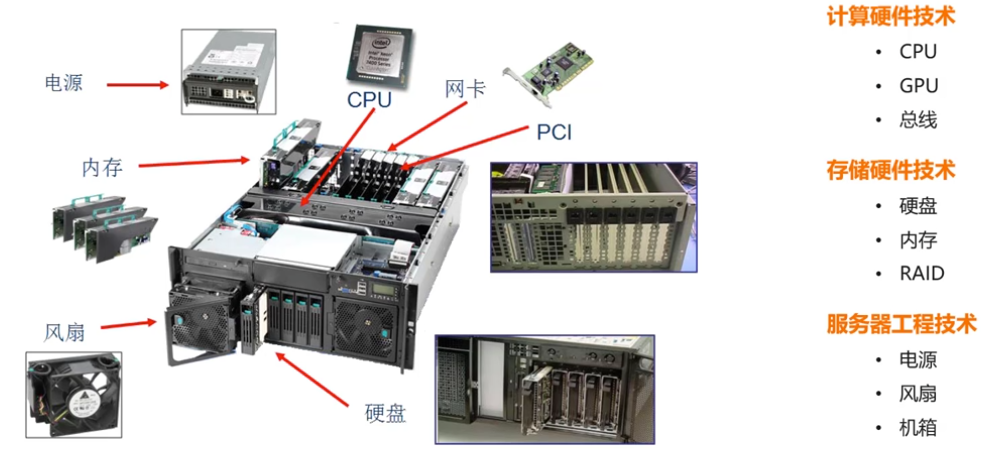

硬件组成：

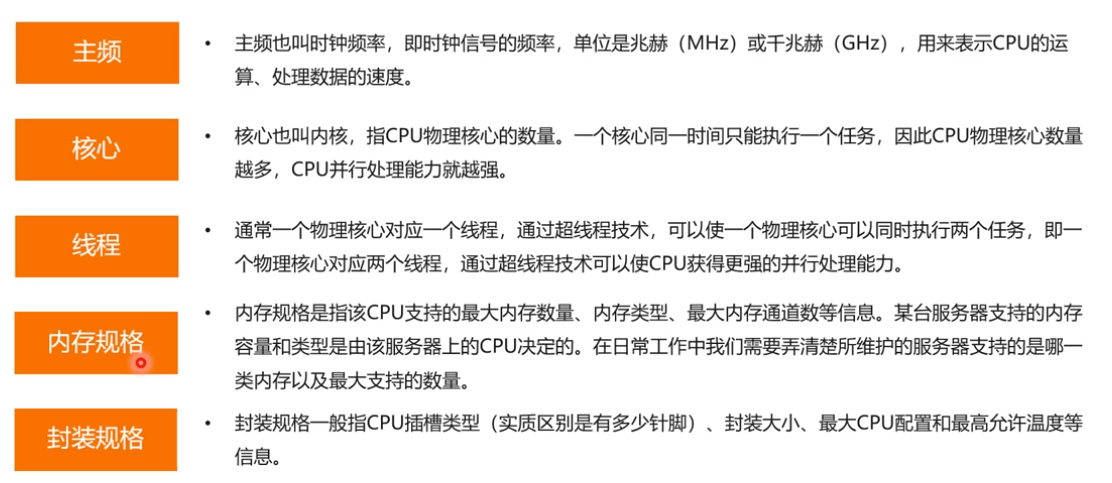

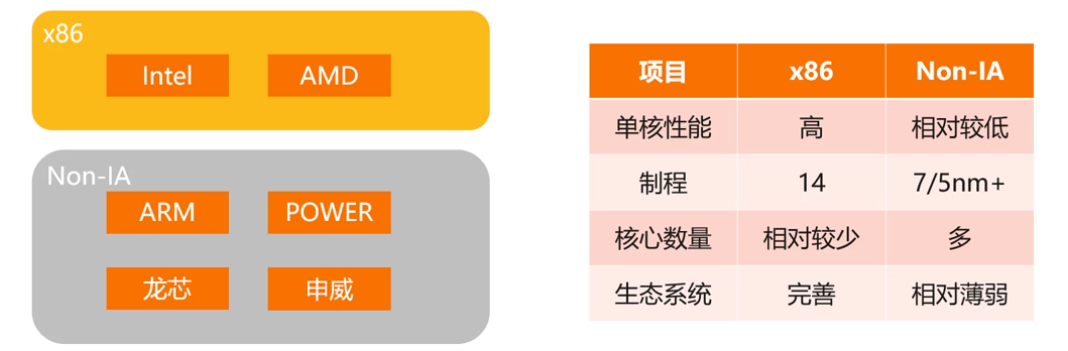

 CPU:

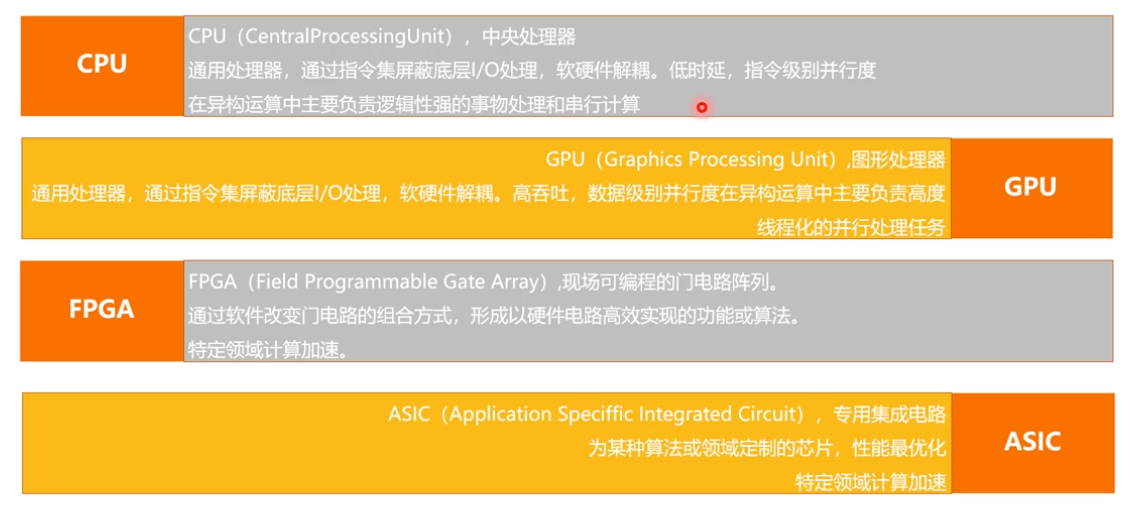

 运算：

 CPU:泛用性强，注重横向多功能任务，核心少，延迟低

GPU:计算能力强，着重于复杂运算，核心多，延迟大

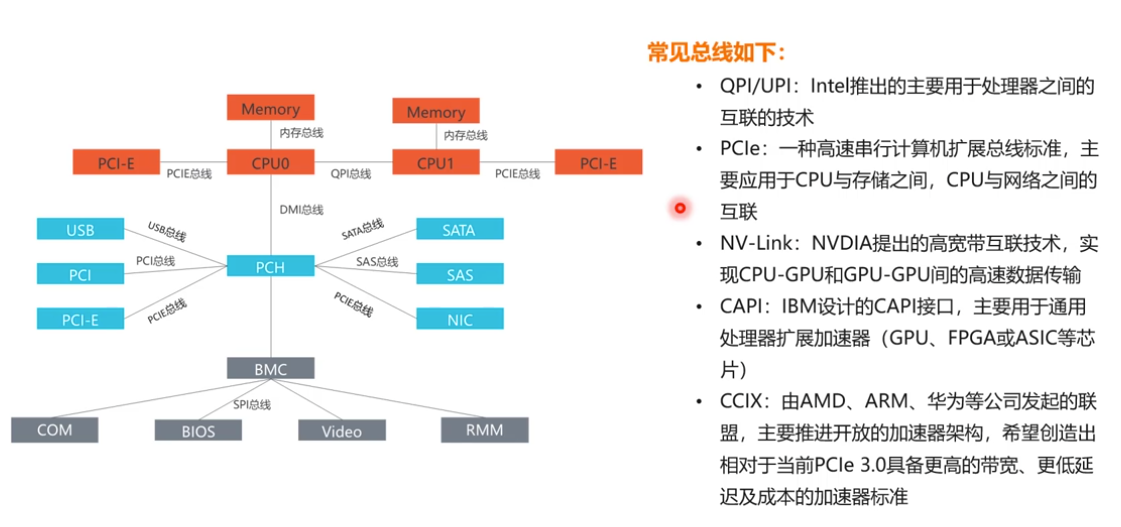

总线：

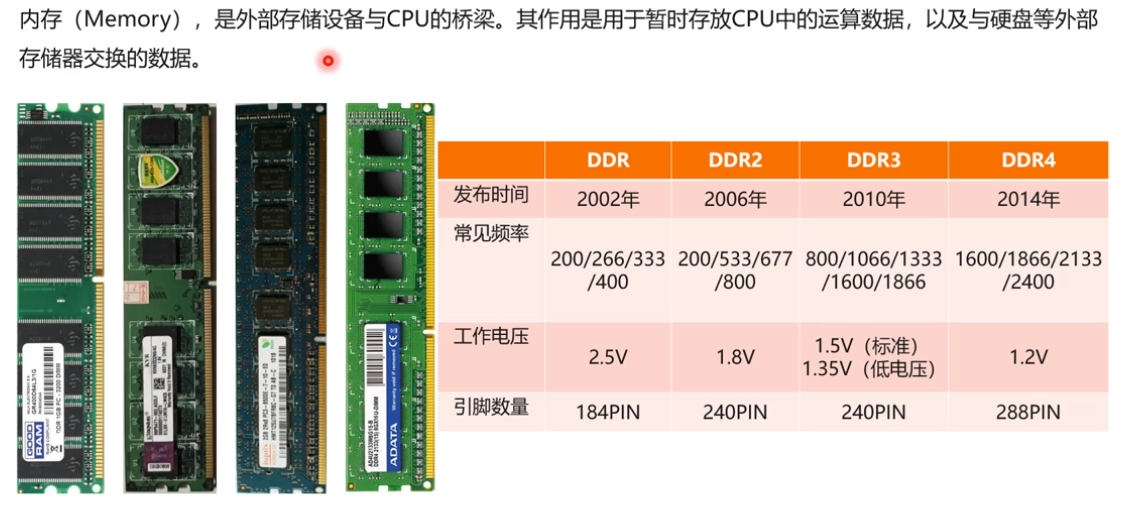

 内存：

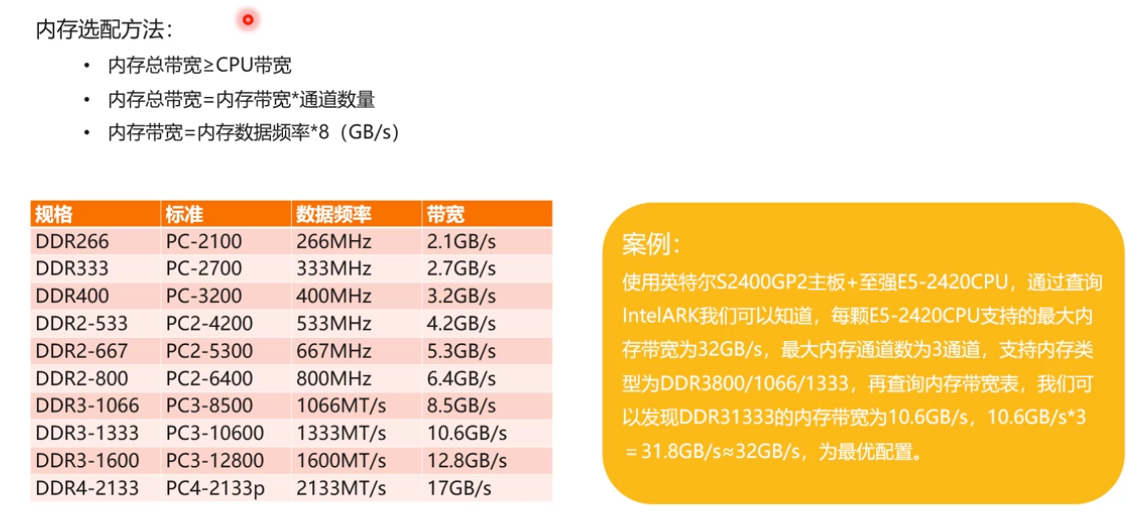

 内存配置：

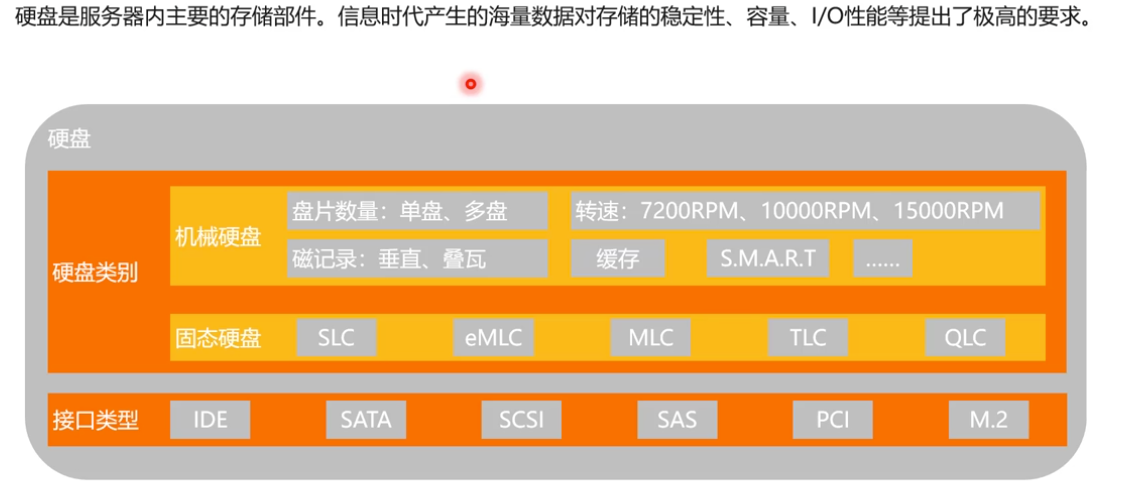

 硬盘：

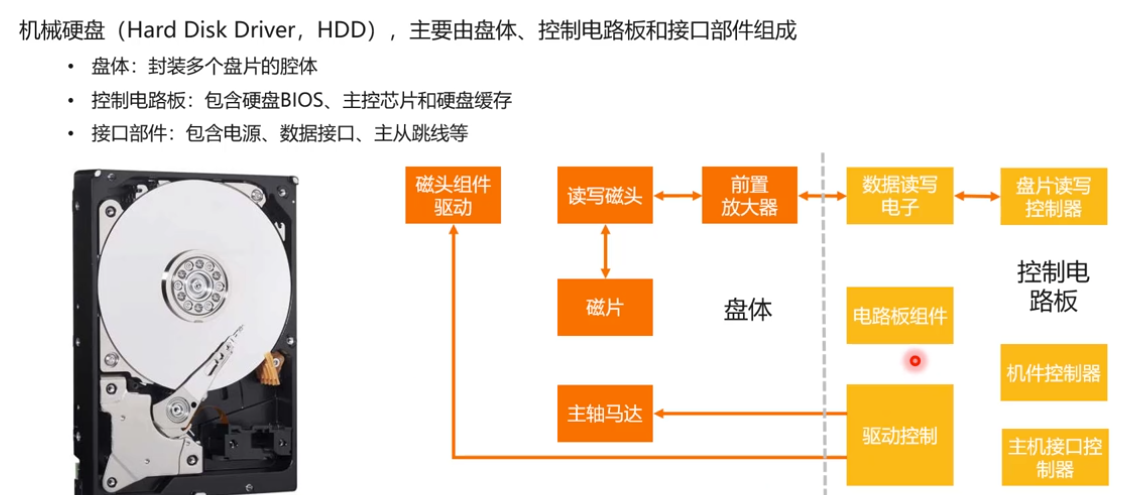

 机械硬盘：

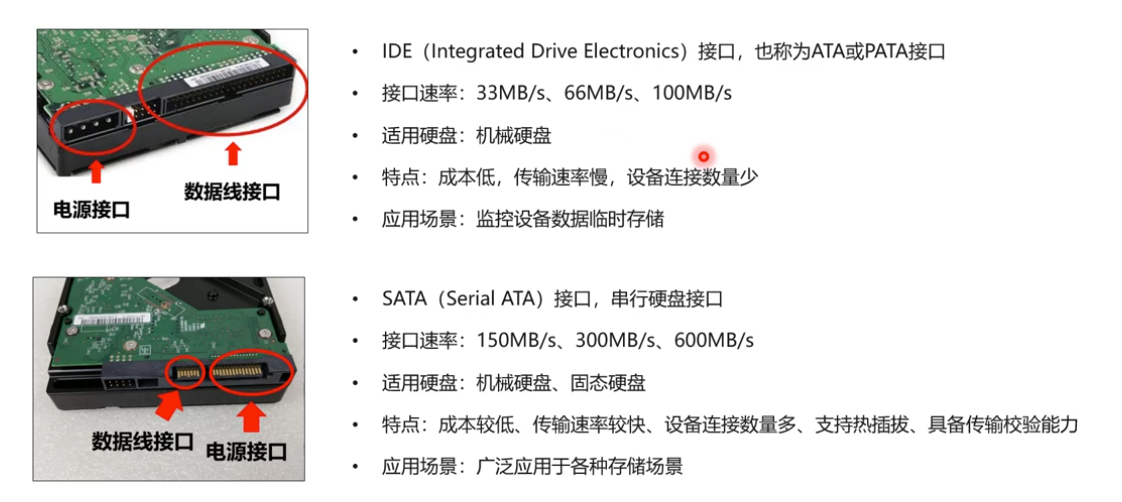

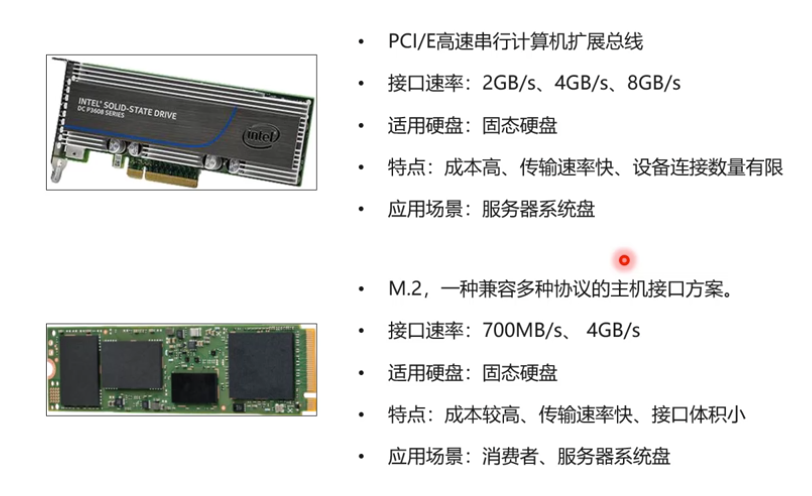

 接口类型：

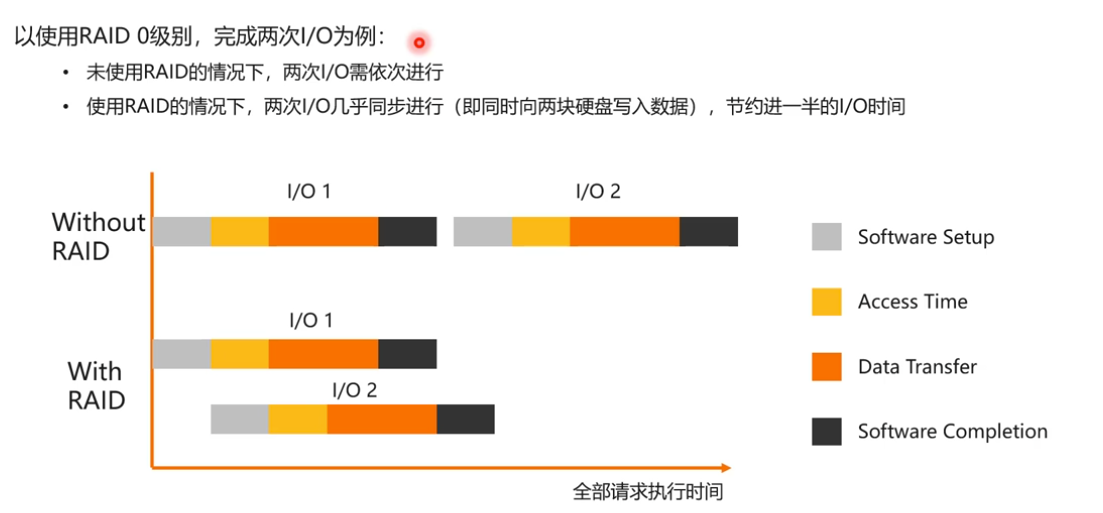

 RAID:

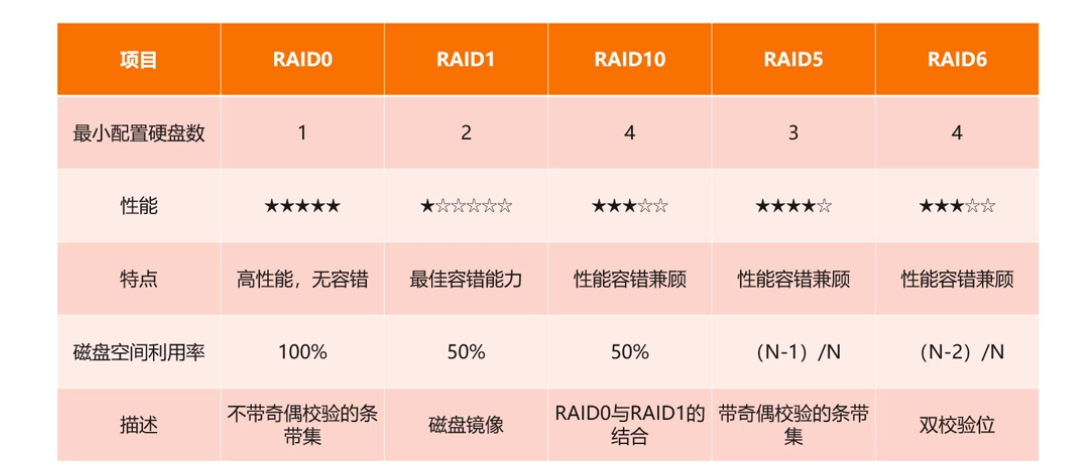

 RAID级别划分：

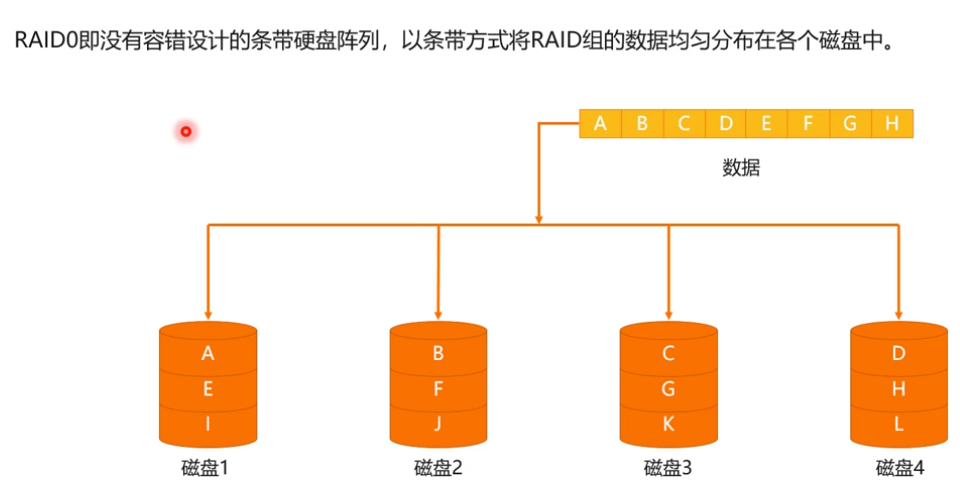

 RAID0没有容错

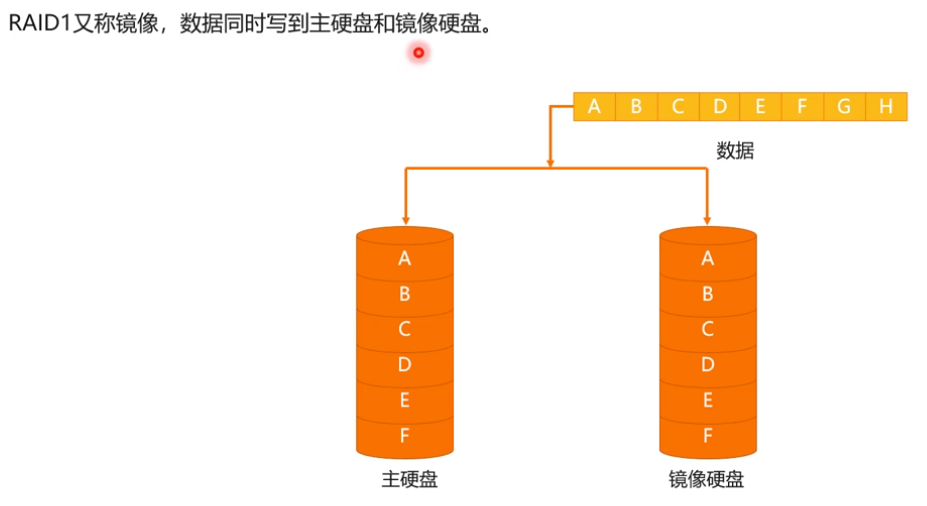

 RAID1互为备份，镜像技术

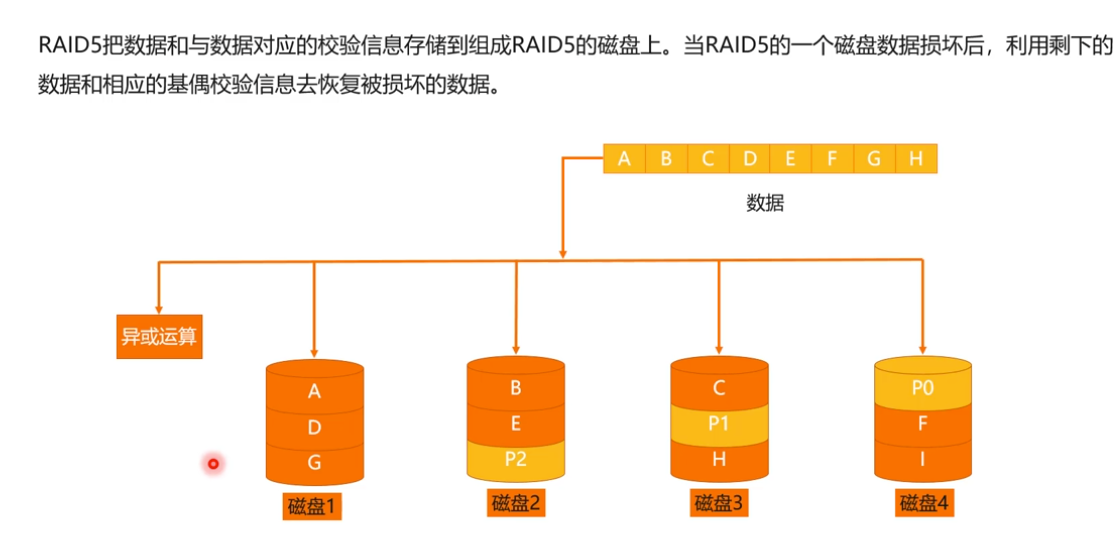

 RAID5第四个盘会存放校验值，可以把丢失数据计算回来，至多允许一个硬盘故障

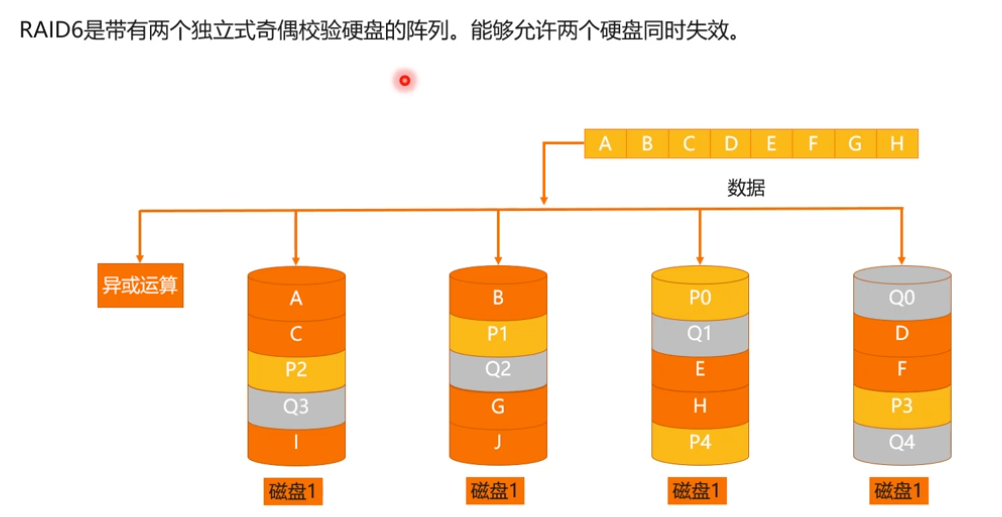

RAID6有两个独立的存放校验码的盘，至多可以两个硬盘故障

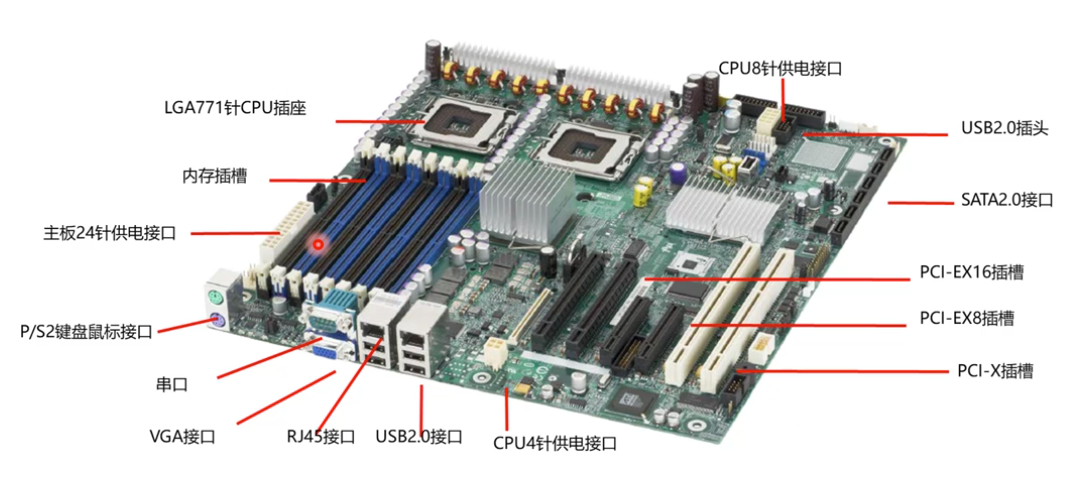

 主板主要接口：

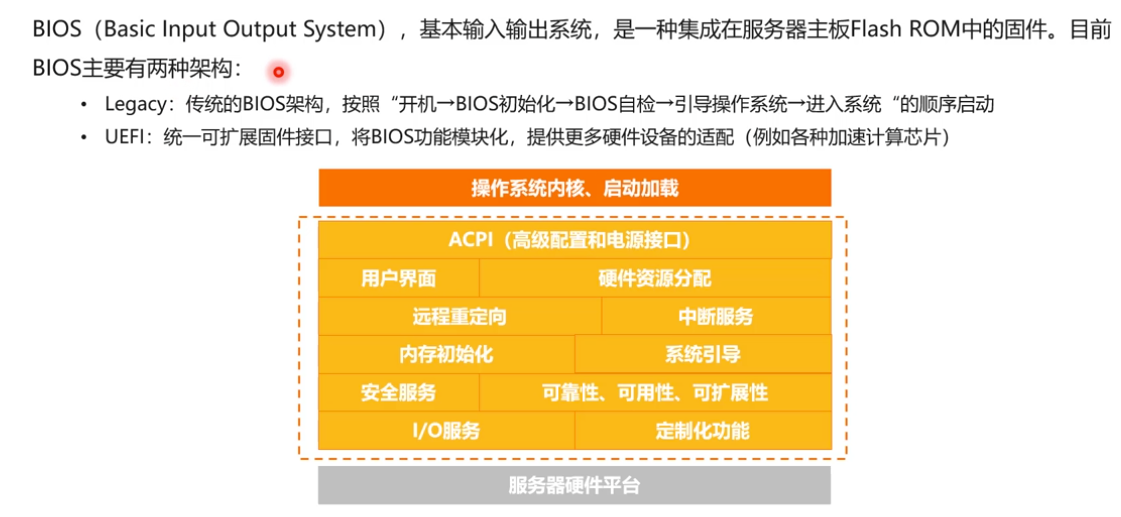

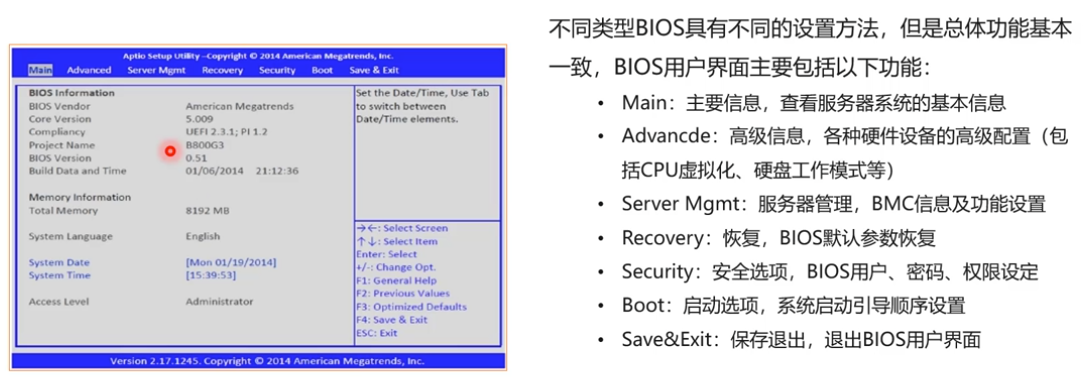

 BIOS系统：

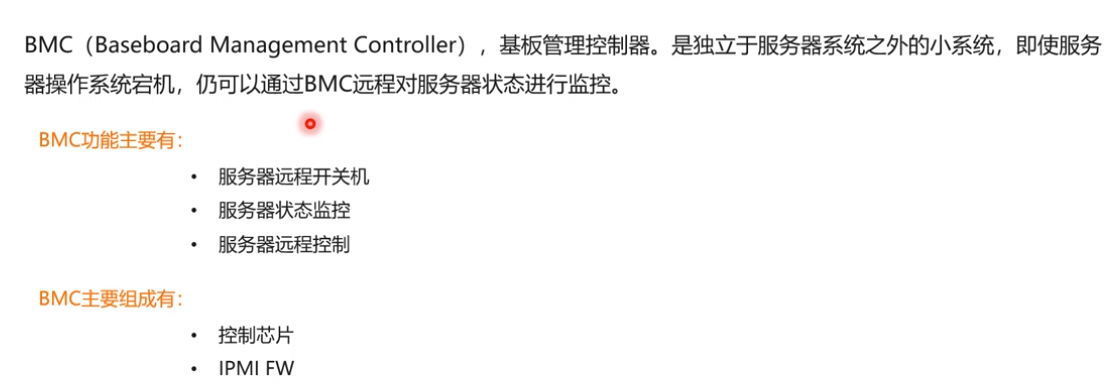

 BMC

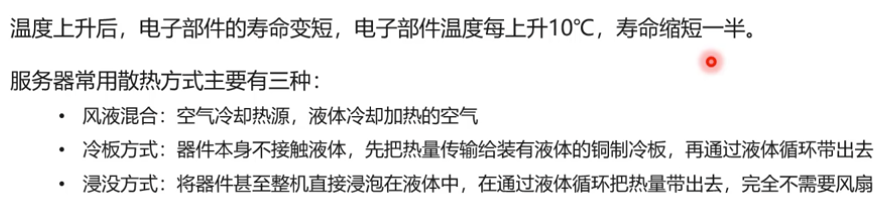

 散热：

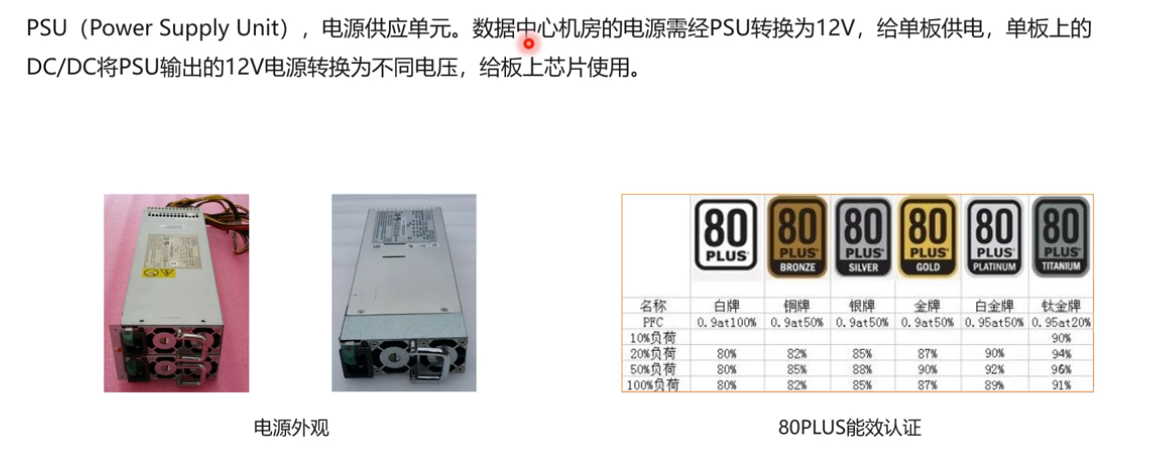

 电源：



风扇还需要5V

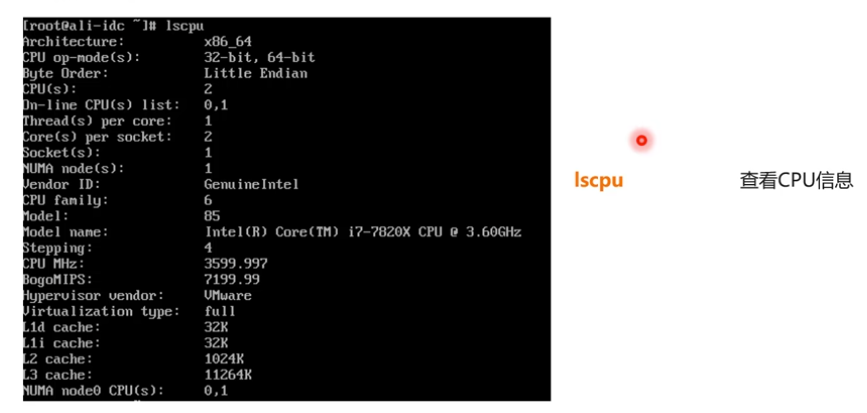

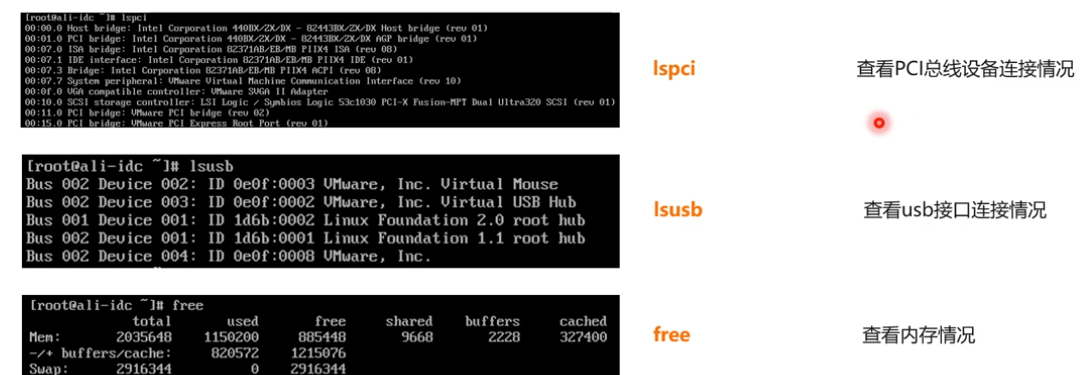

linux硬件管理：

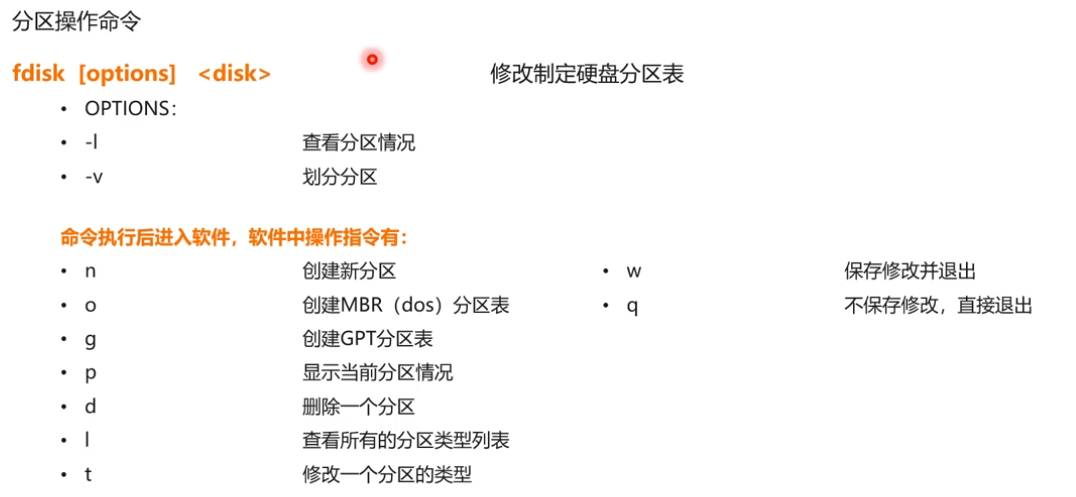

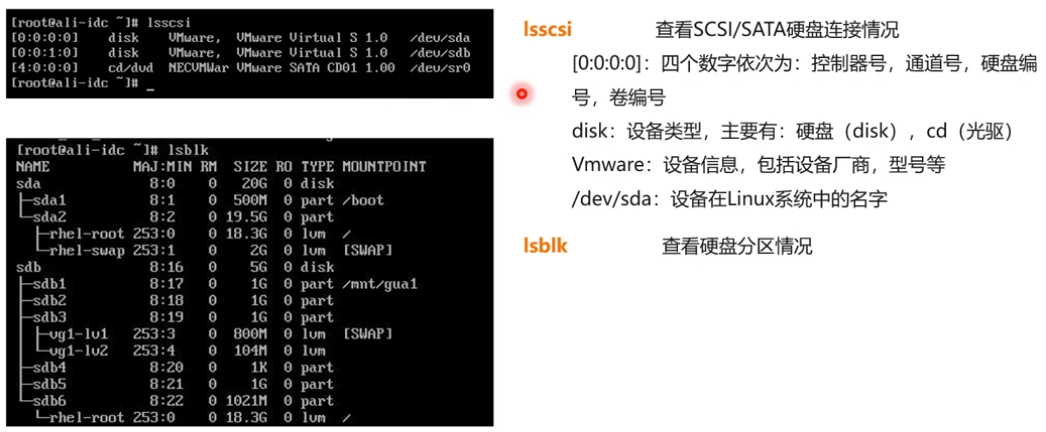

 分区命令：

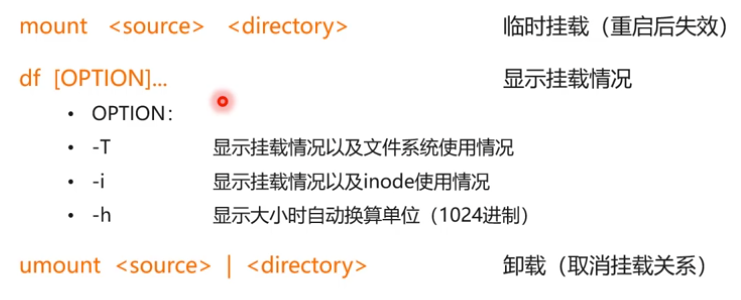

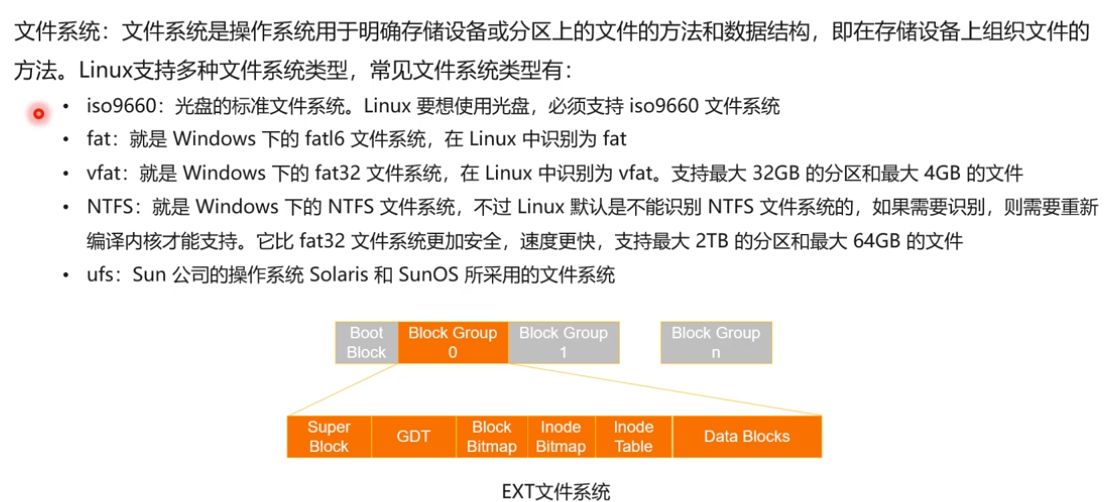

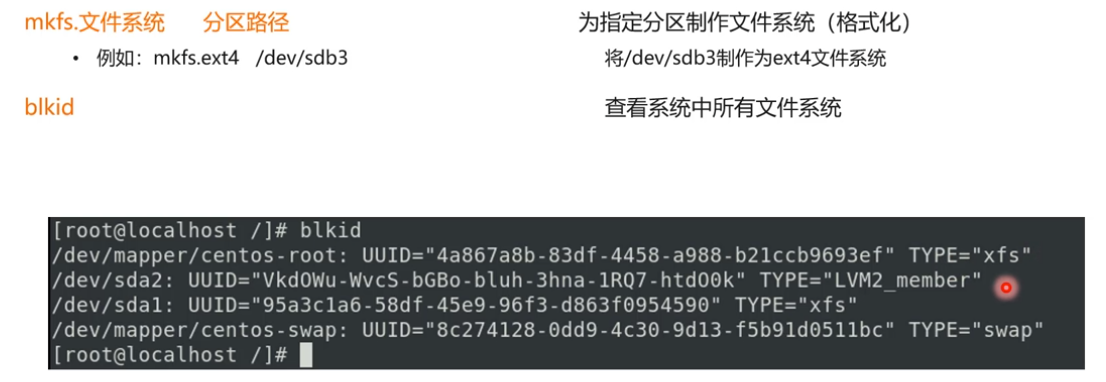

 文件管理：

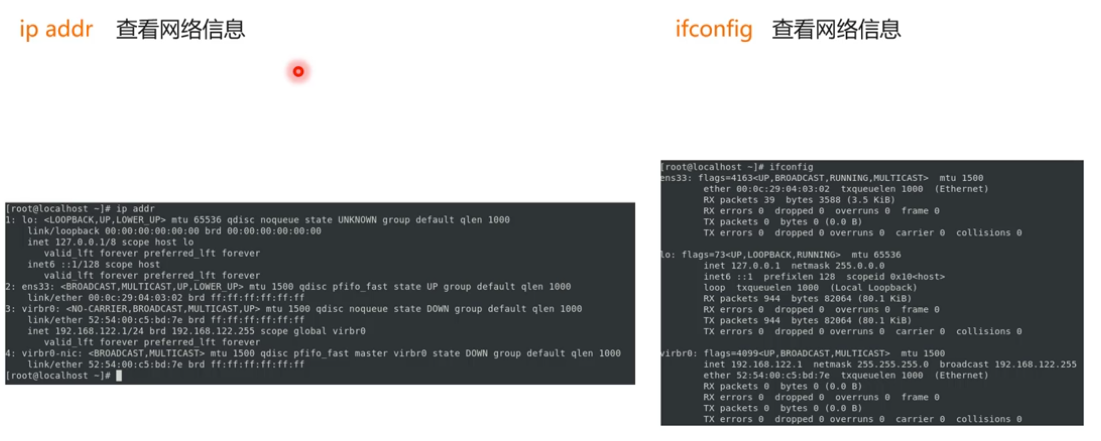

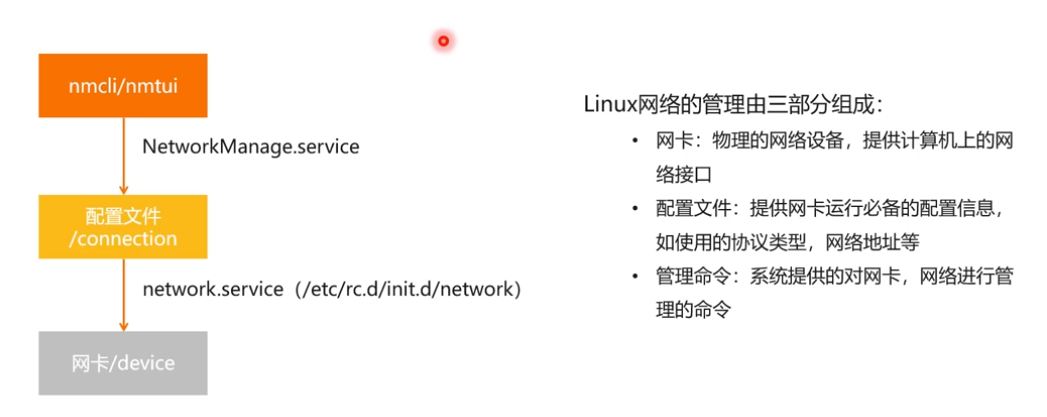

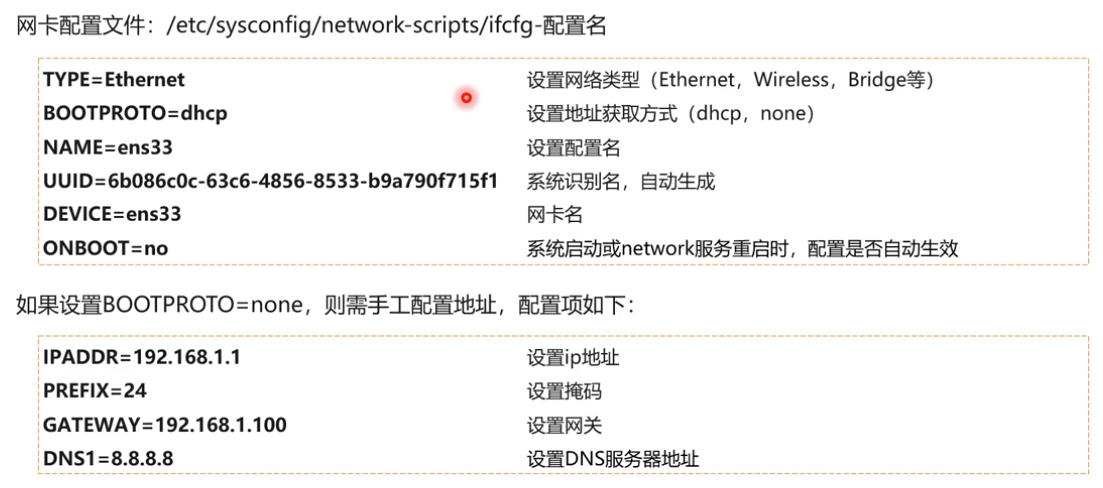

 网卡管理：

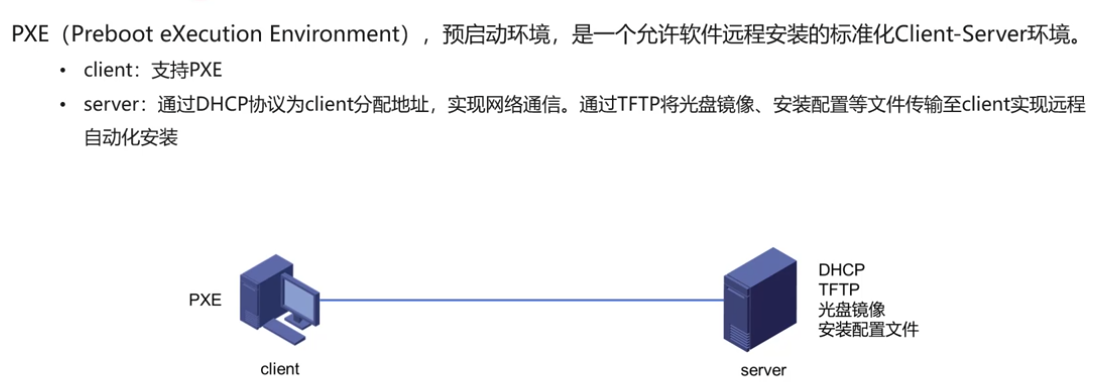

 系统安装管理：

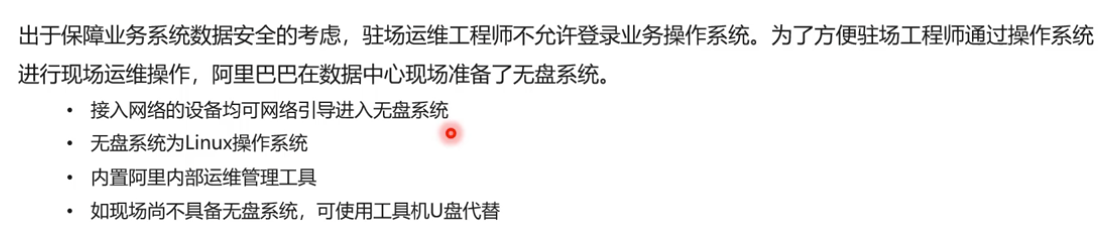

 无盘系统：

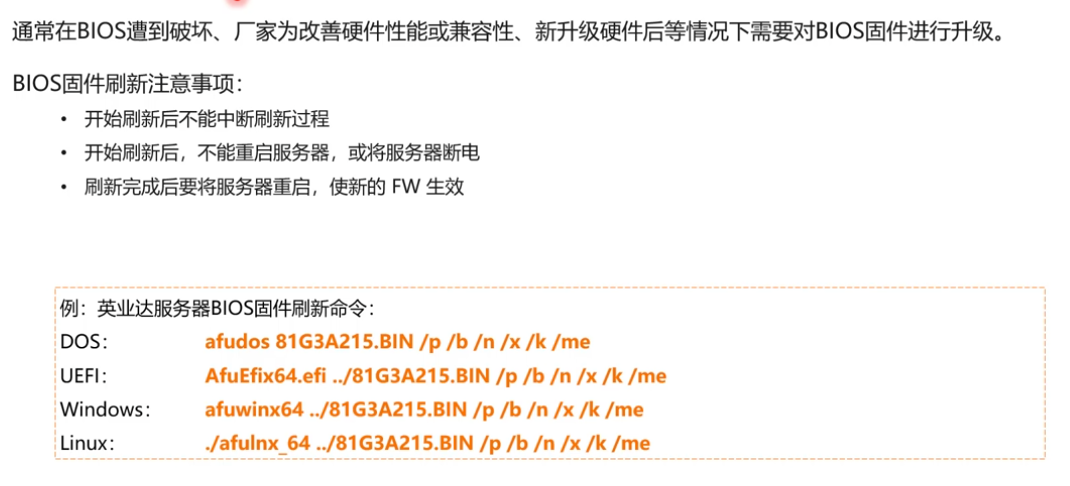

 BIOS固件刷新：

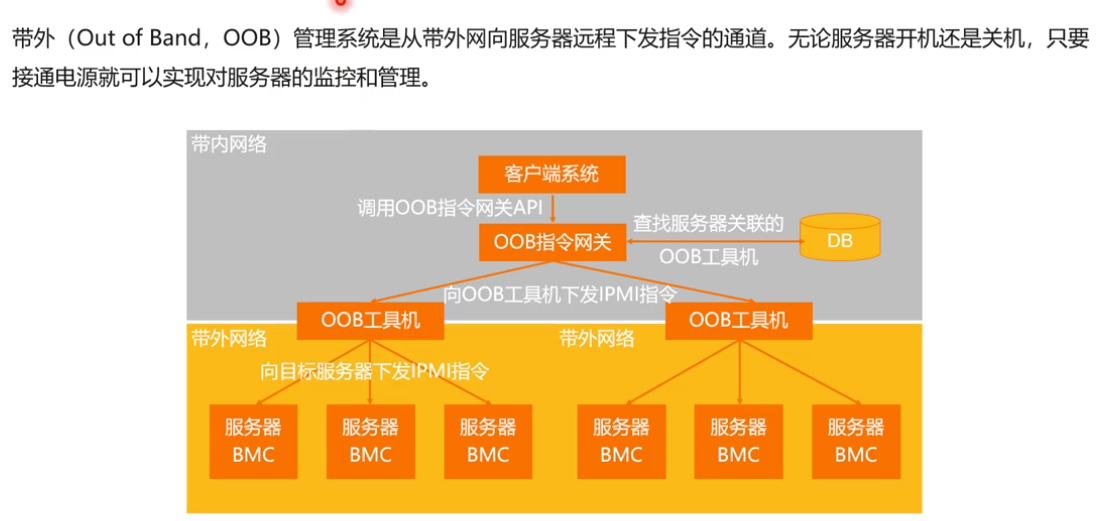

 BMC远程管理：

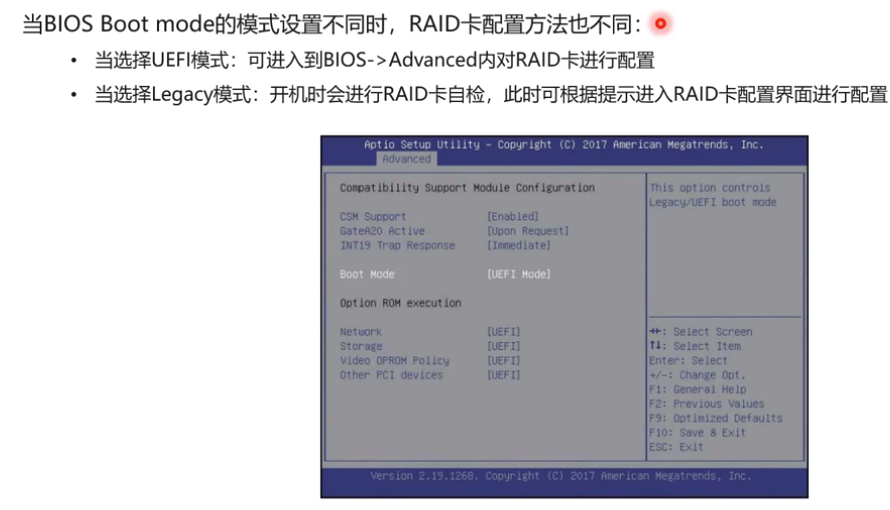

 RAID卡设置

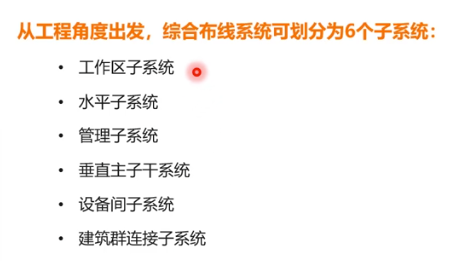

 综合布线组成：

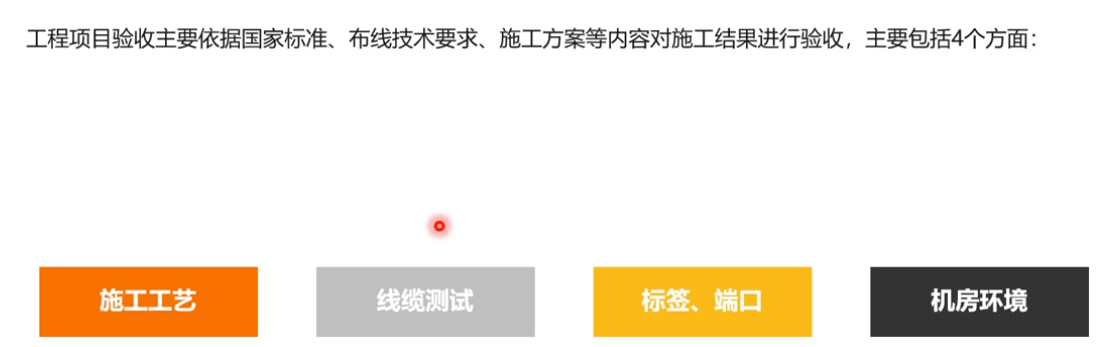

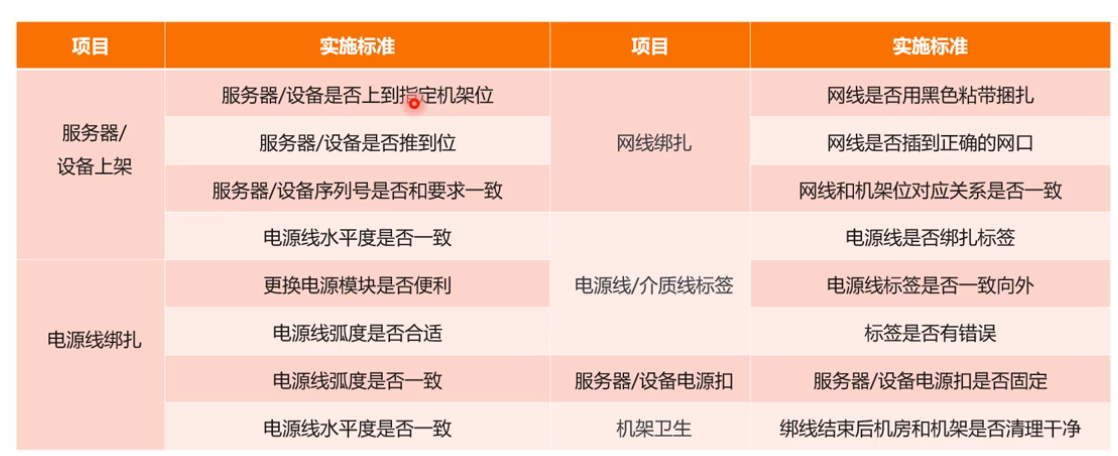

 项目验收：

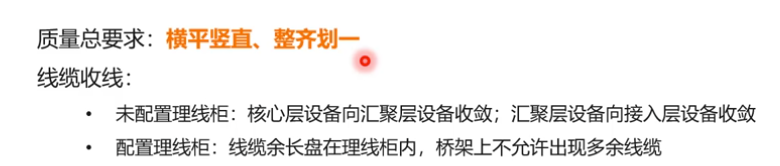

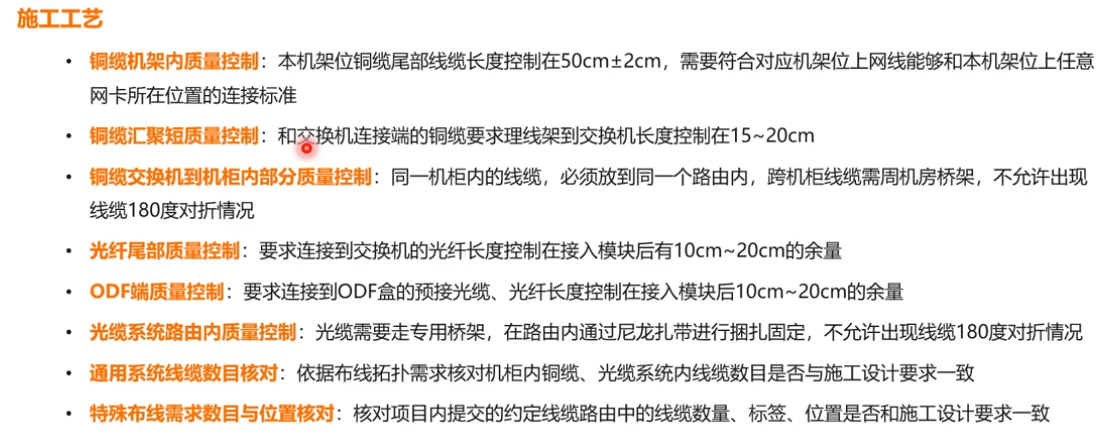

施工工艺

 线缆测试：

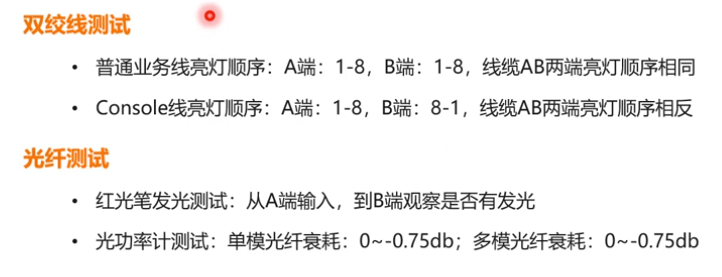

 双绞线测试：

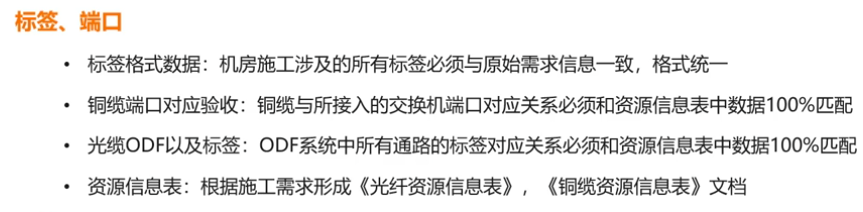

 标签接口：

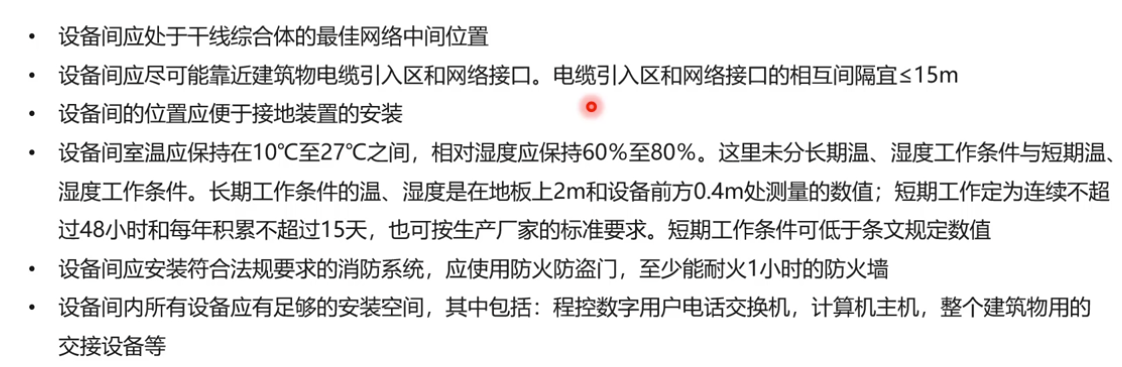

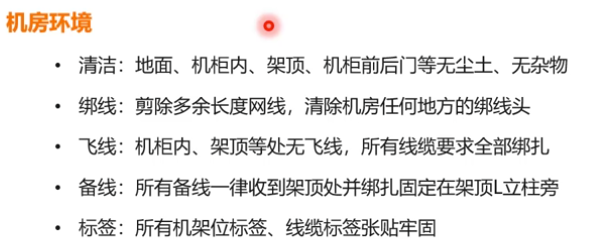

 机房环境：



 布线铜缆：

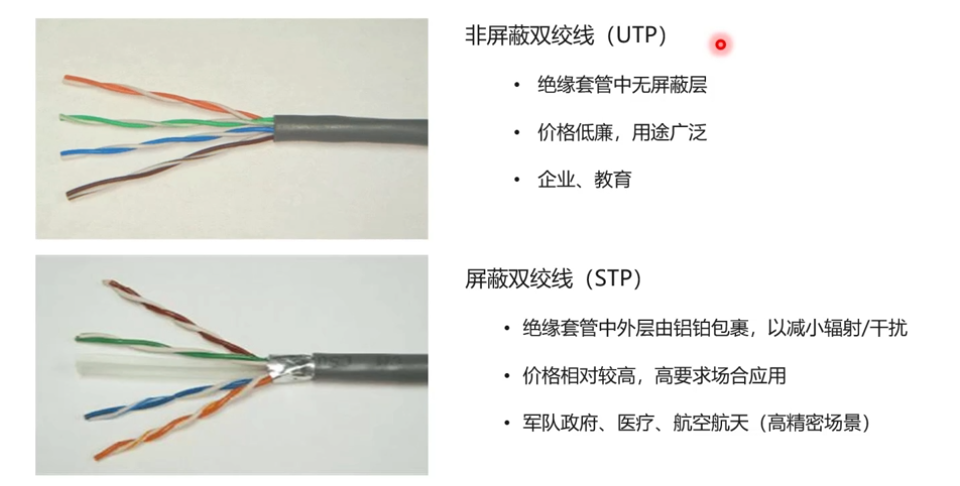

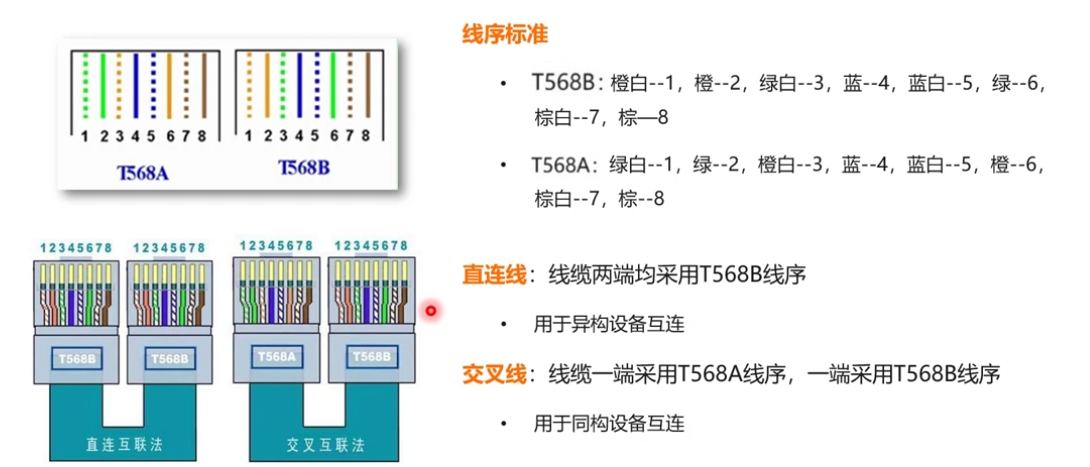

 双绞线：

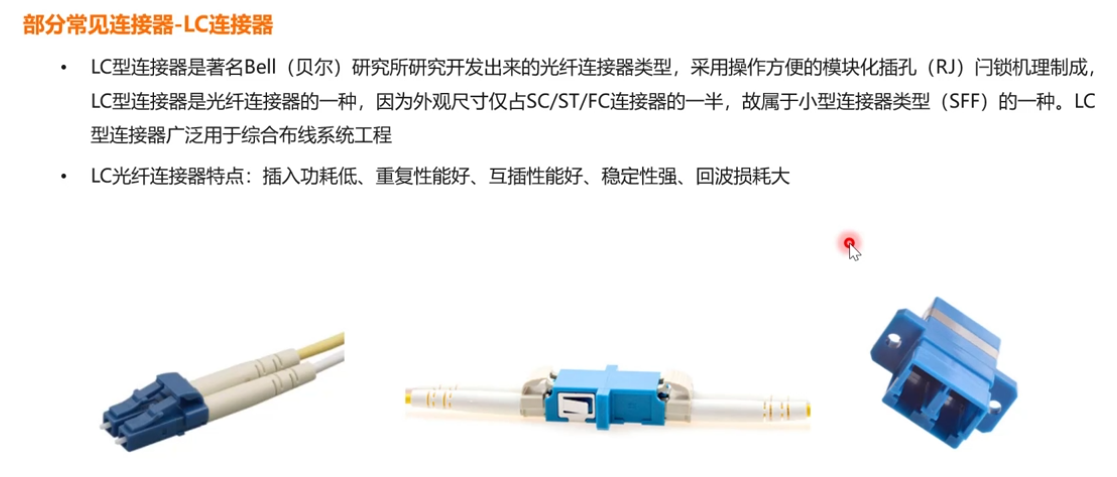

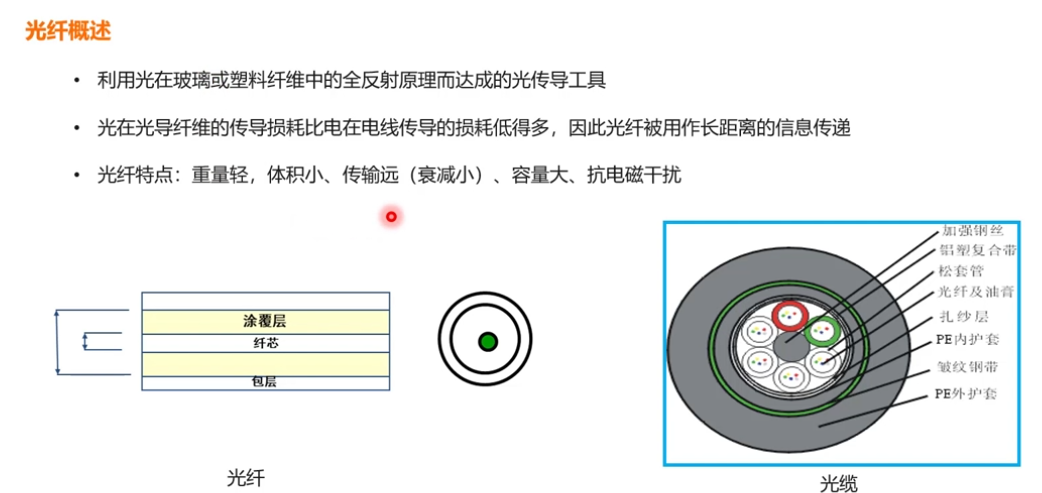

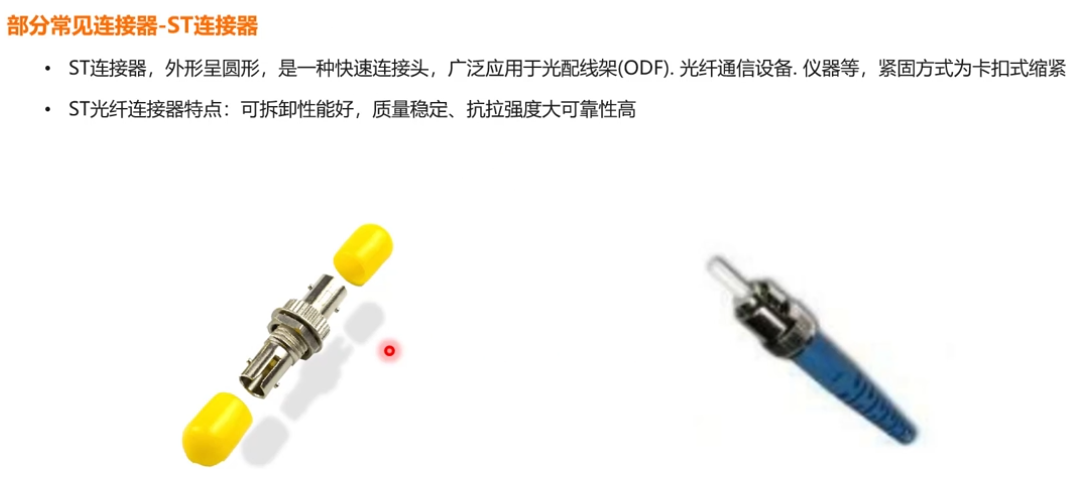

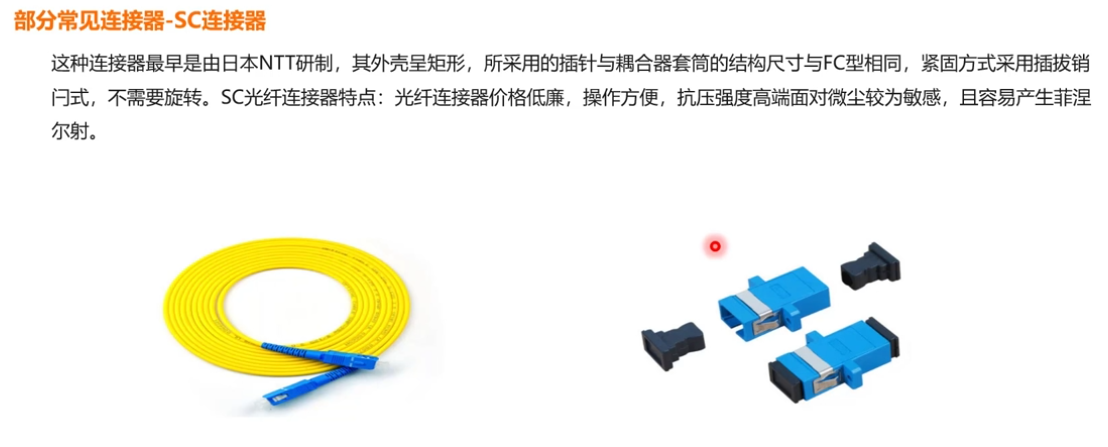

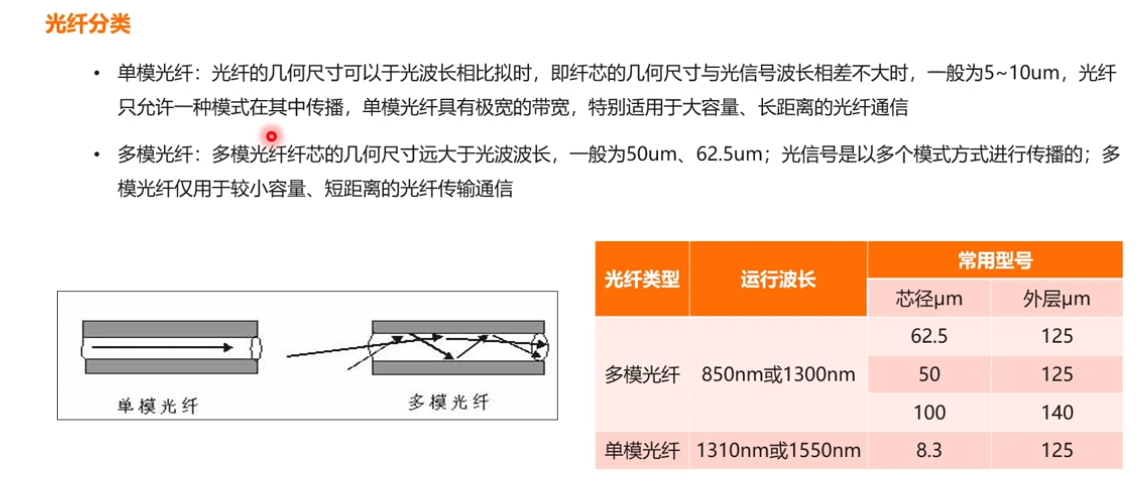

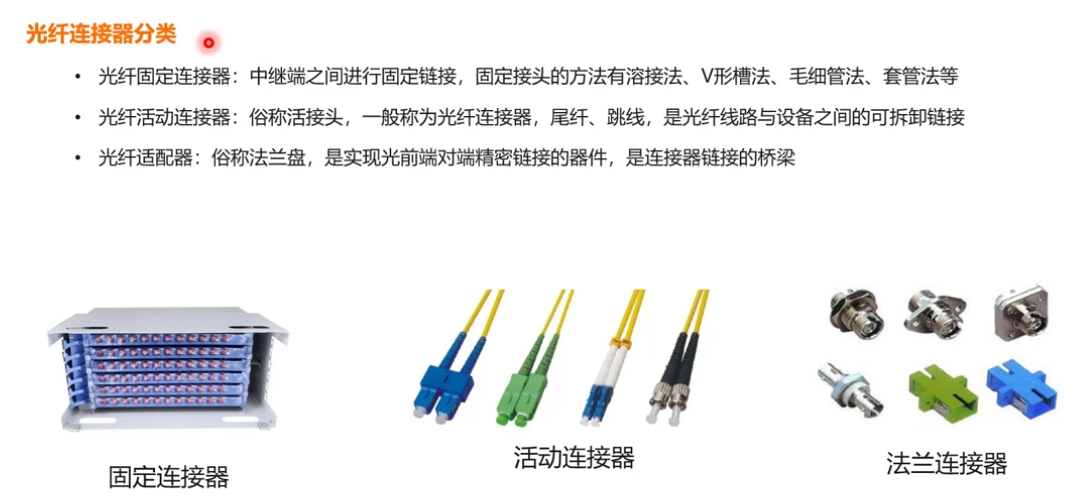

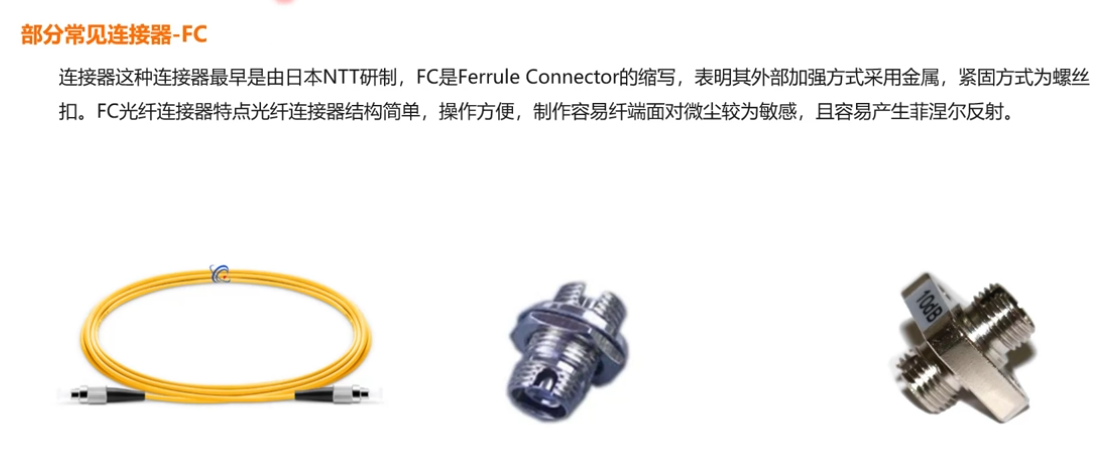

光纤：

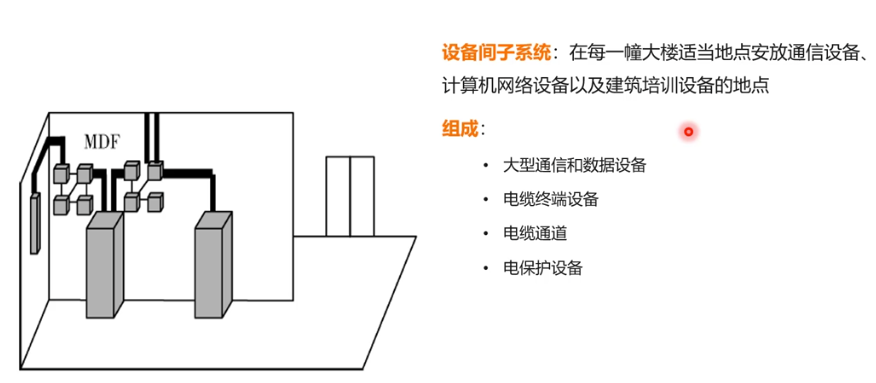

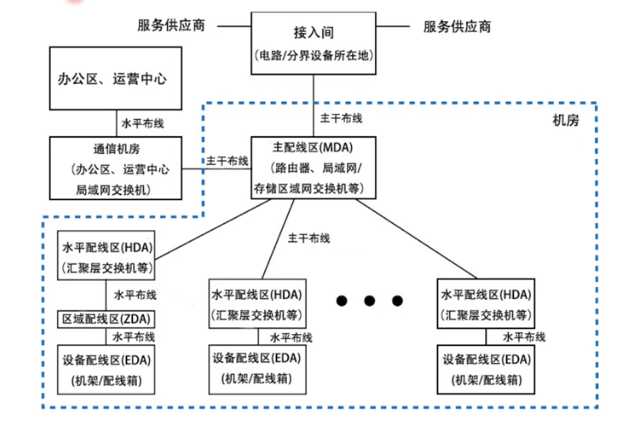

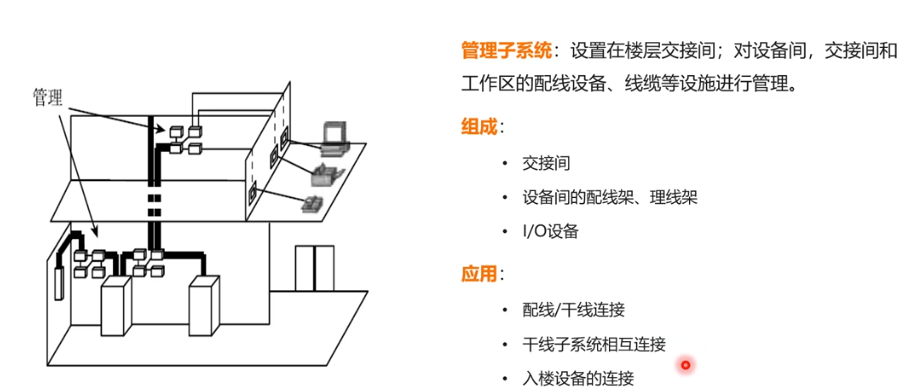

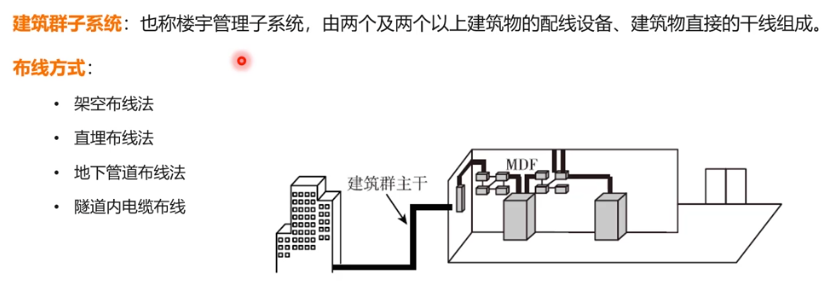

综合布线：

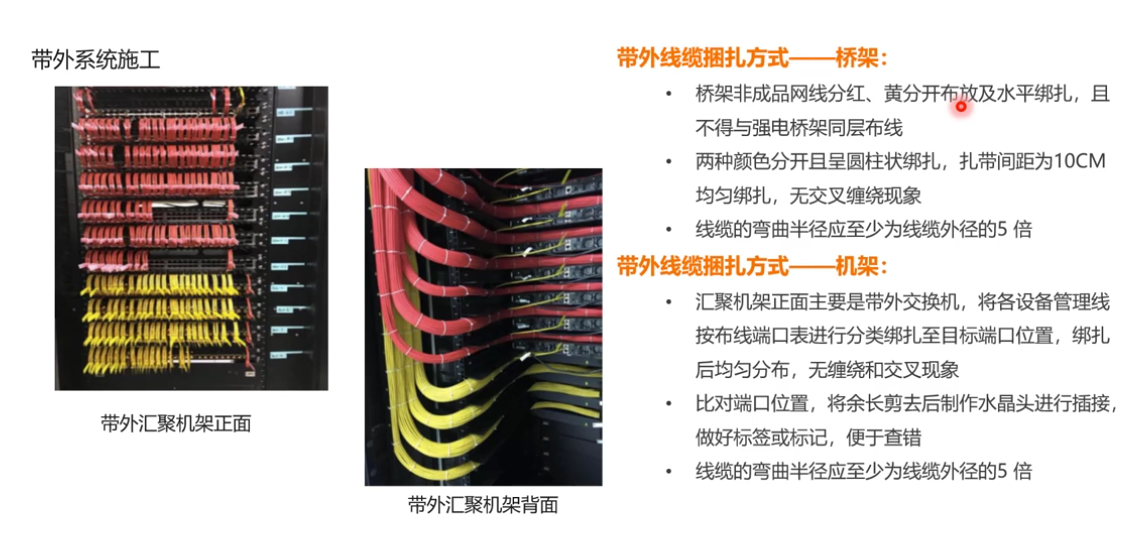

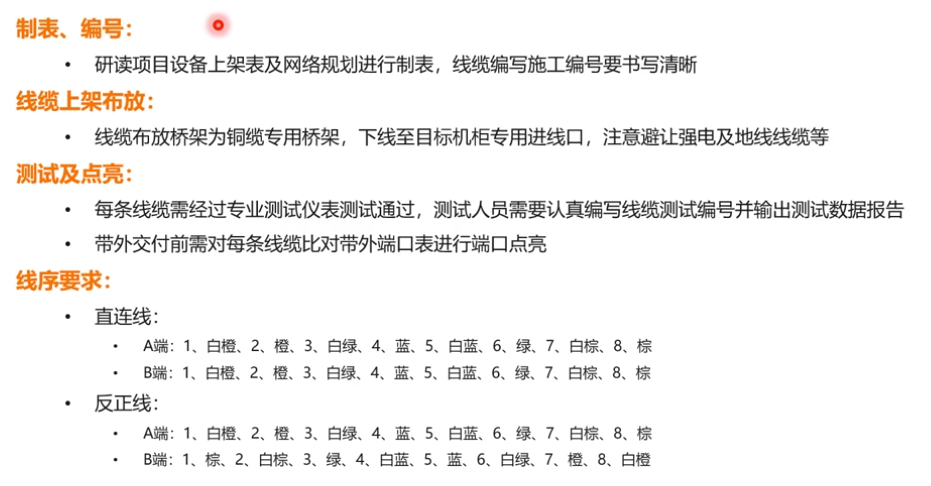

 带外系统施工

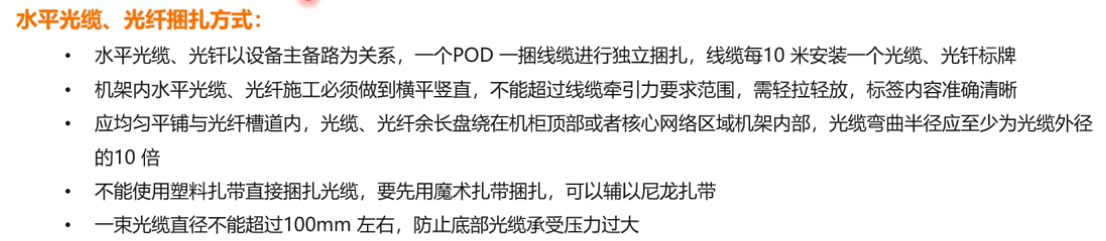

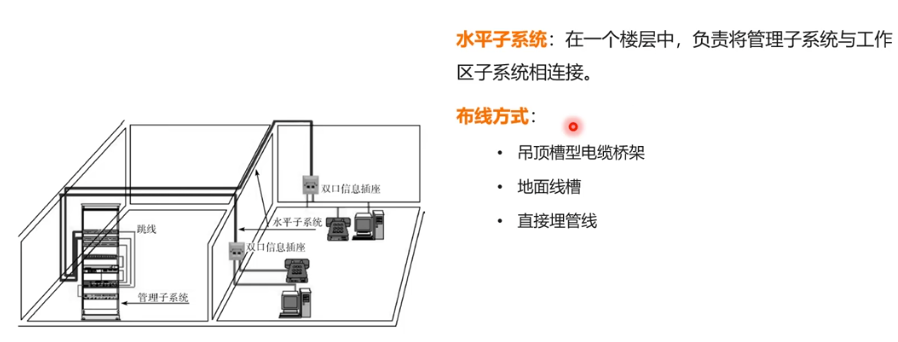

 水平系统施工：

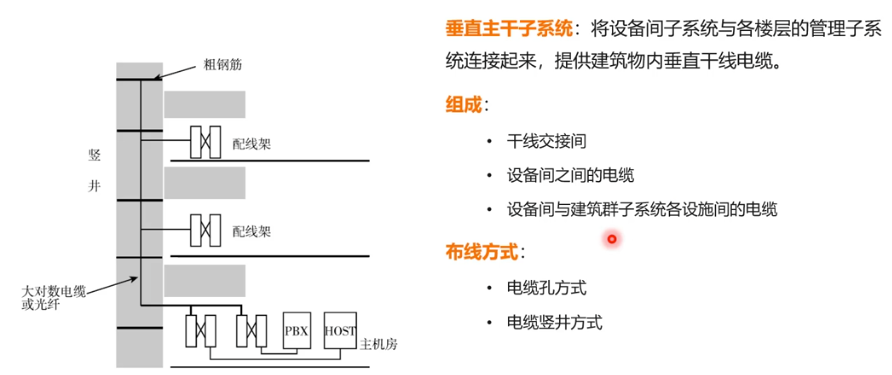

 垂直系统施工：

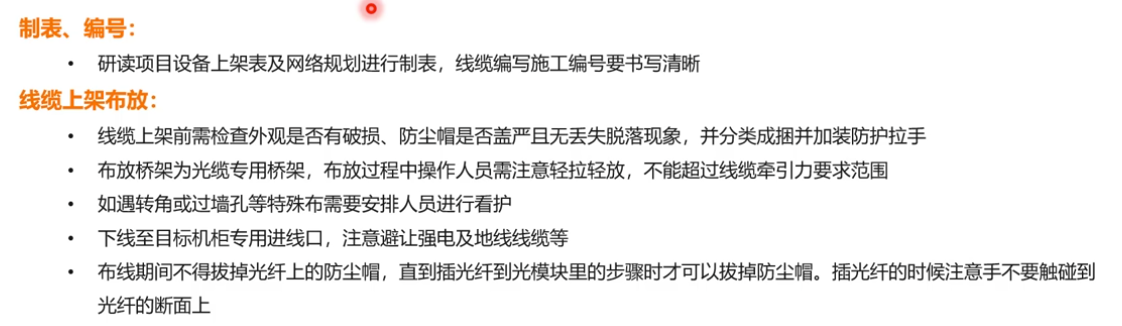

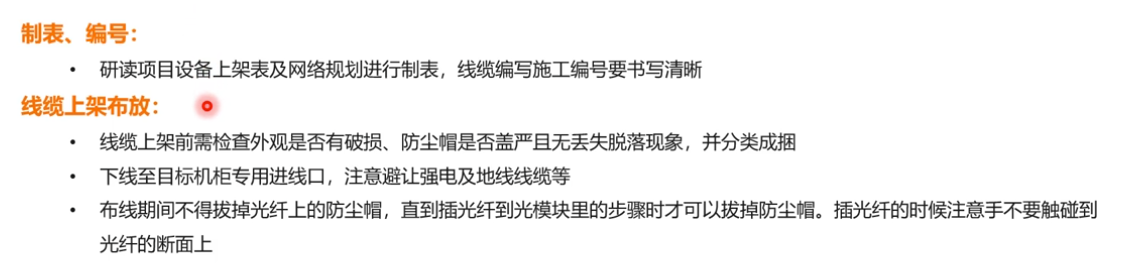

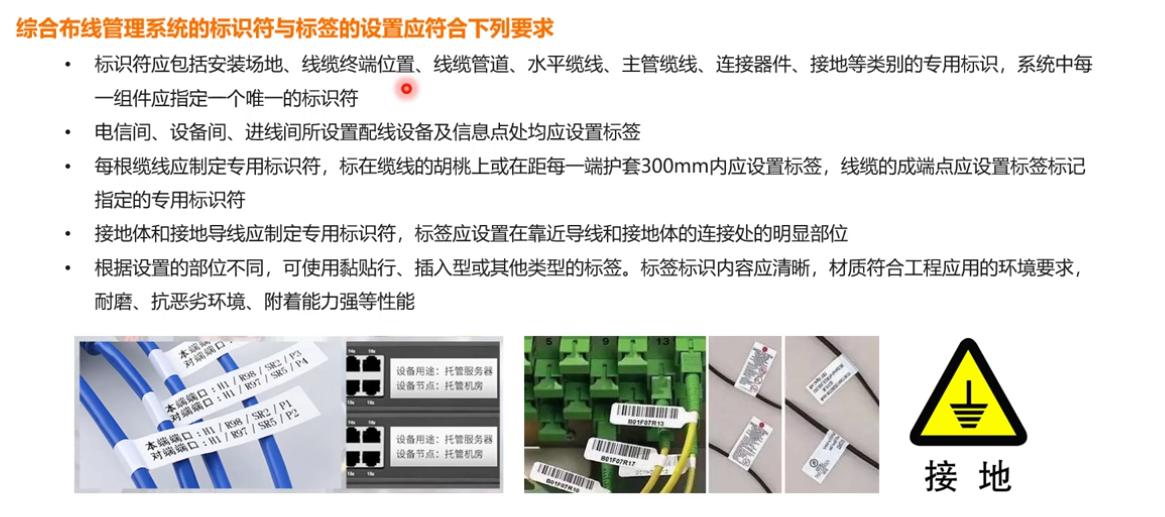

 标识管理：

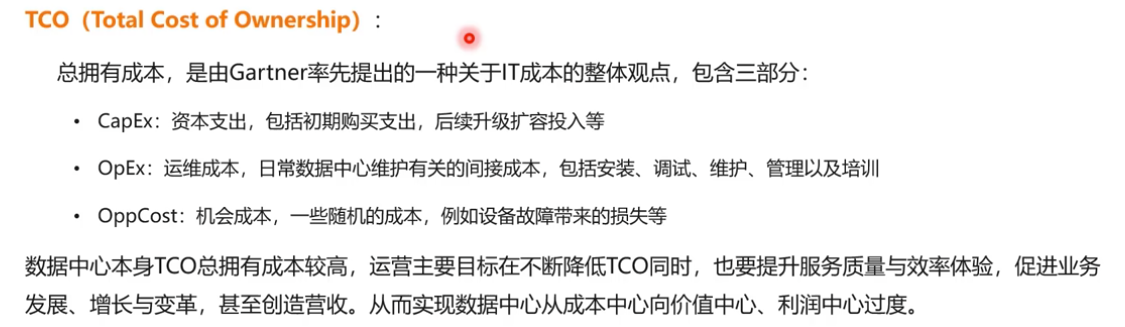

 数据中心运营目标：

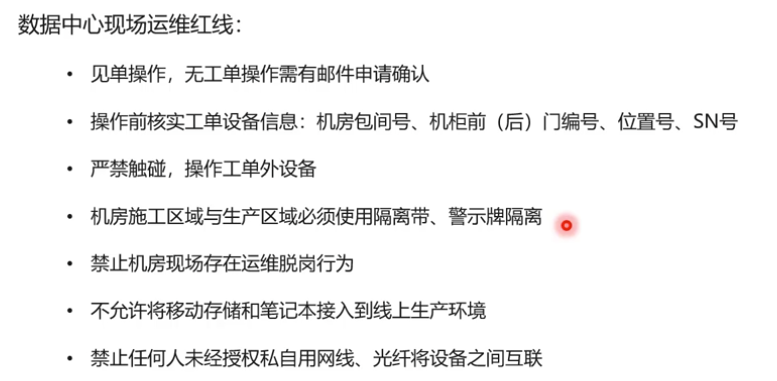

 现场运维红线

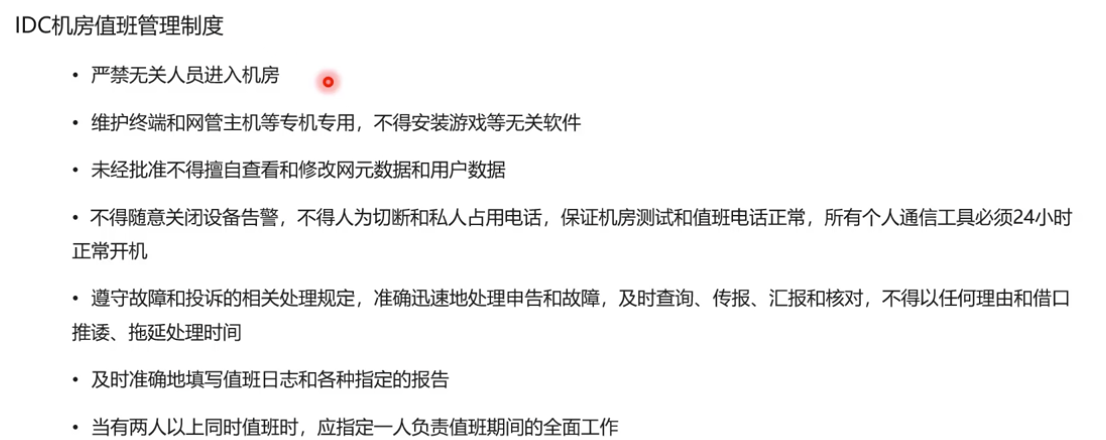

 值班标准

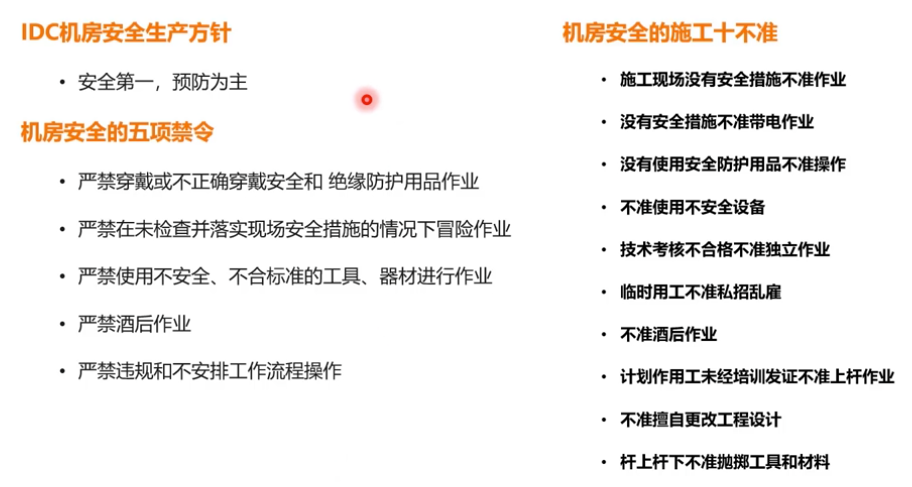

 安全生产准则
