交互式多媒体图书平台的设计与实现

一、需求分类

1.功能需求

• 作者可以编排图书的目录结构、章节内容，章节内容中包括图片、视频、文字、和集成第三方软件边学边练，能定义常见练习题比如问答题、选择题。
• 作者编辑时可以预览读者端的效果，手机效果、Web和桌面软件效果，作者可以限制只在某一种或几种终端上使用。
• 读者端可以通过手机、浏览器或桌面软件使用交互式多媒体图书，可以搜索图书，查看图书目录，根据作者设定可以顺序解锁阅读，或随意跳跃阅读，或部分章节内部必须顺序阅读。
• 软件能集成或调用第三方软件，比如阅读过程中能直接调出vscode或linux shell等第三方软件进行实际操作，并对操作做基本正误判断，然后回到图书继续阅读。



2.质量需求

• 第三方软件与图书之间的相互转换要自动流畅完成
• 系统对于用户操作的响应要足够快
• 系统简单易用，且有较高的容错机制



3.设计约束

• 调出第三方软件应该通过统一的插件模型调用
• 读者端的手机App、Web或桌面软件使用统一的代码实现，优先考虑前后端为js+nodejs+mongodb。
• 作者端独立部署，只有在作者发布图书时才将数据导入到读者端系统，以避免作者端的操作对读者端系统的影响。



二、概念原型设计

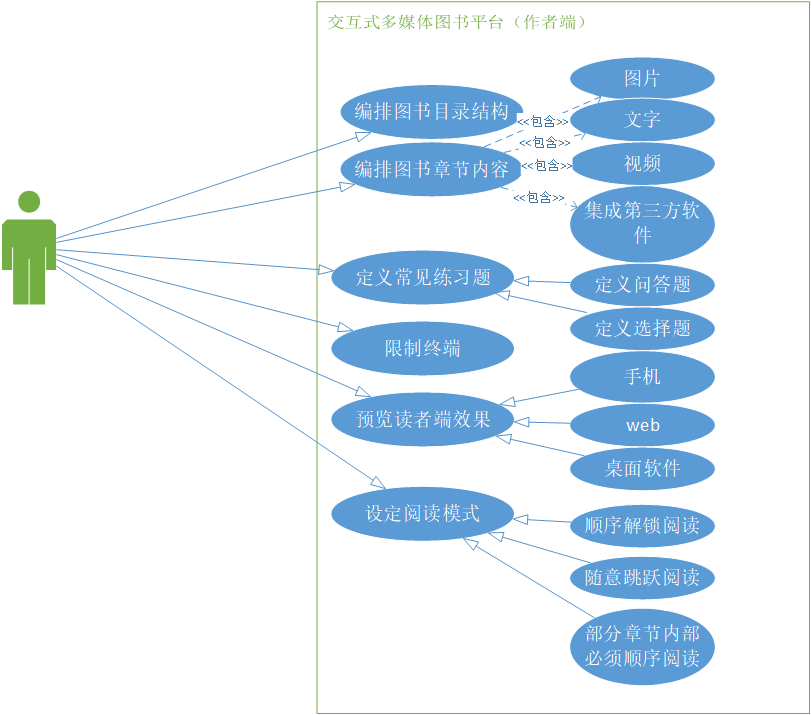

 1.作者端

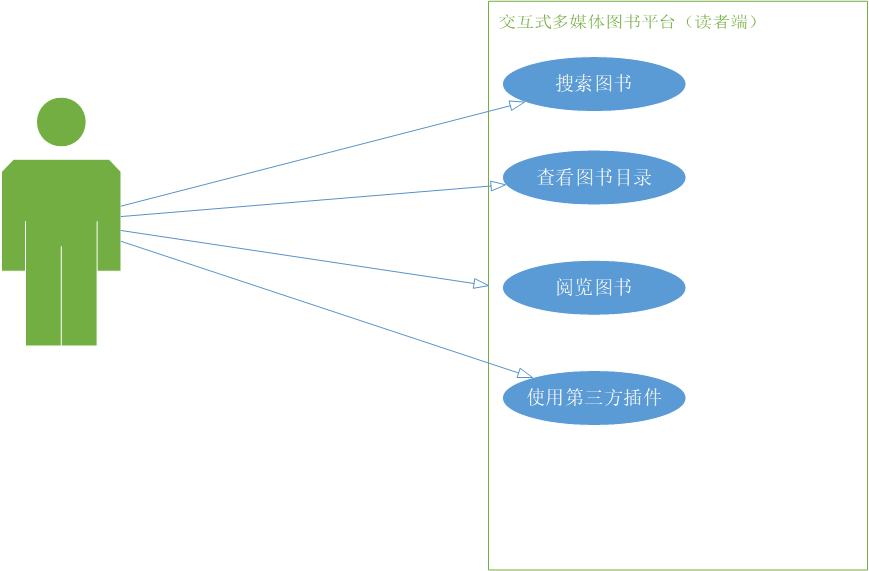

2.读者端

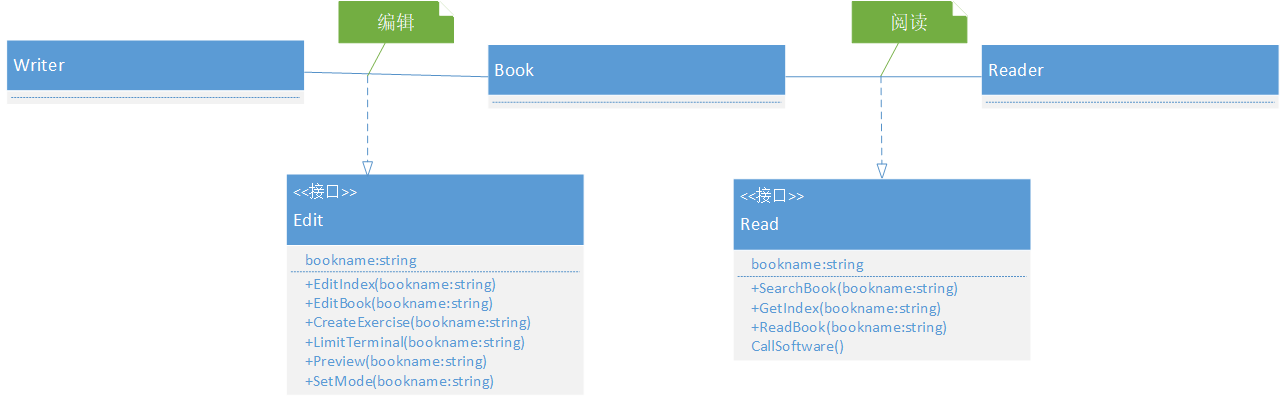

3.数据模型





三、关键用例深入分析与设计

 以读者登录系统并阅读图书为例，过程如下：

• 读者使用账户、密码登录系统
• 读者搜索要看的书的名字
• 数据库返回搜索结果

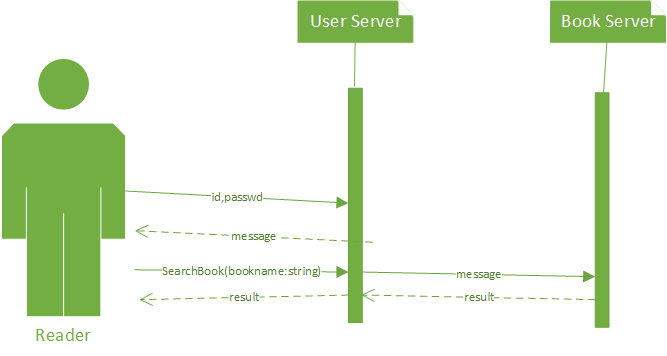

序列图如下：





四、设计方案

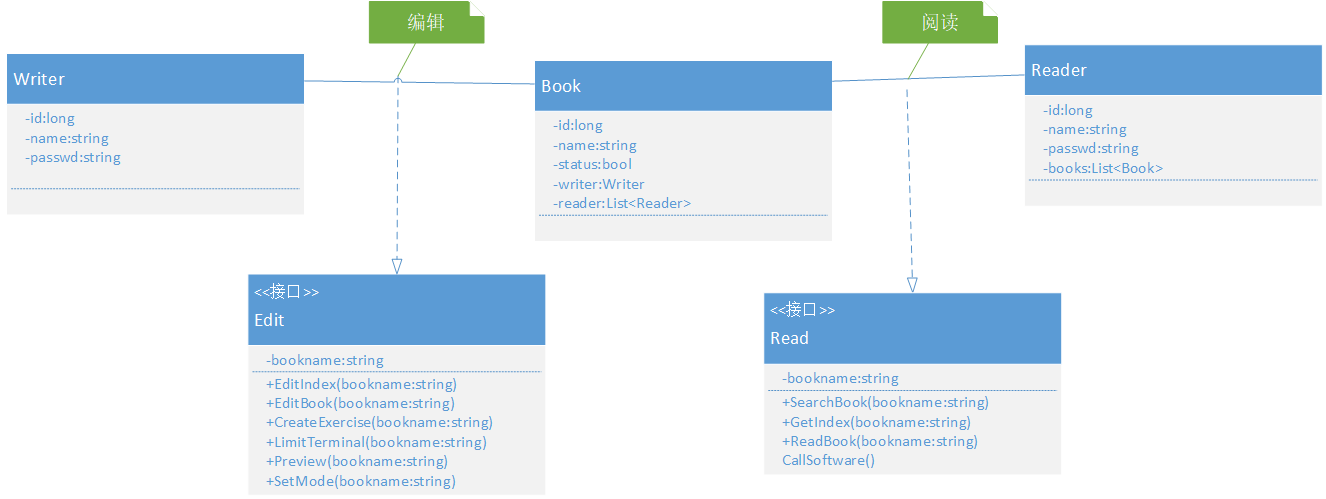

设计类图如下：
