在聯想ThinkPad X230上刷寫Coreboot
警告：本人不對因爲刷機失敗而導致的後果及事故負責，建議刷機之前備份原廠韌體。別說我沒有警告過你喔！
準備工作（難度極高，請慎重）

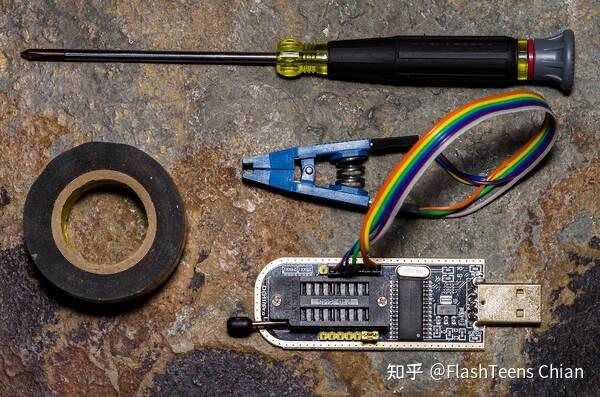

首先，我們需要一卷膠帶；
其次是一些螺絲刀，你會需要將你的筆電大卸八塊；
一個CH341a編程器（有夾子的最好了！）
之後是PC上的工作，我使用Debian來完成這次工作：
首先，打開終端機，安裝下列軟體：
sudo apt install bison build-essential curl flashrom flex git gnat libncurses5-dev m4 reneme zlib1g-dev你完成了嗎？讓我們繼續吧。
其次，我們將克隆Coreboot的源碼至本機：
git clone https://review.coreboot.org/coreboot
git submodule update --init --checkout通過"make nconfig"來配置coreboot：
注意⚠️：圖片中有類似「[*]」的符號代表此項被選中。
在“通用（General setup）”那裡選擇“使用本機CMOS設定值”；

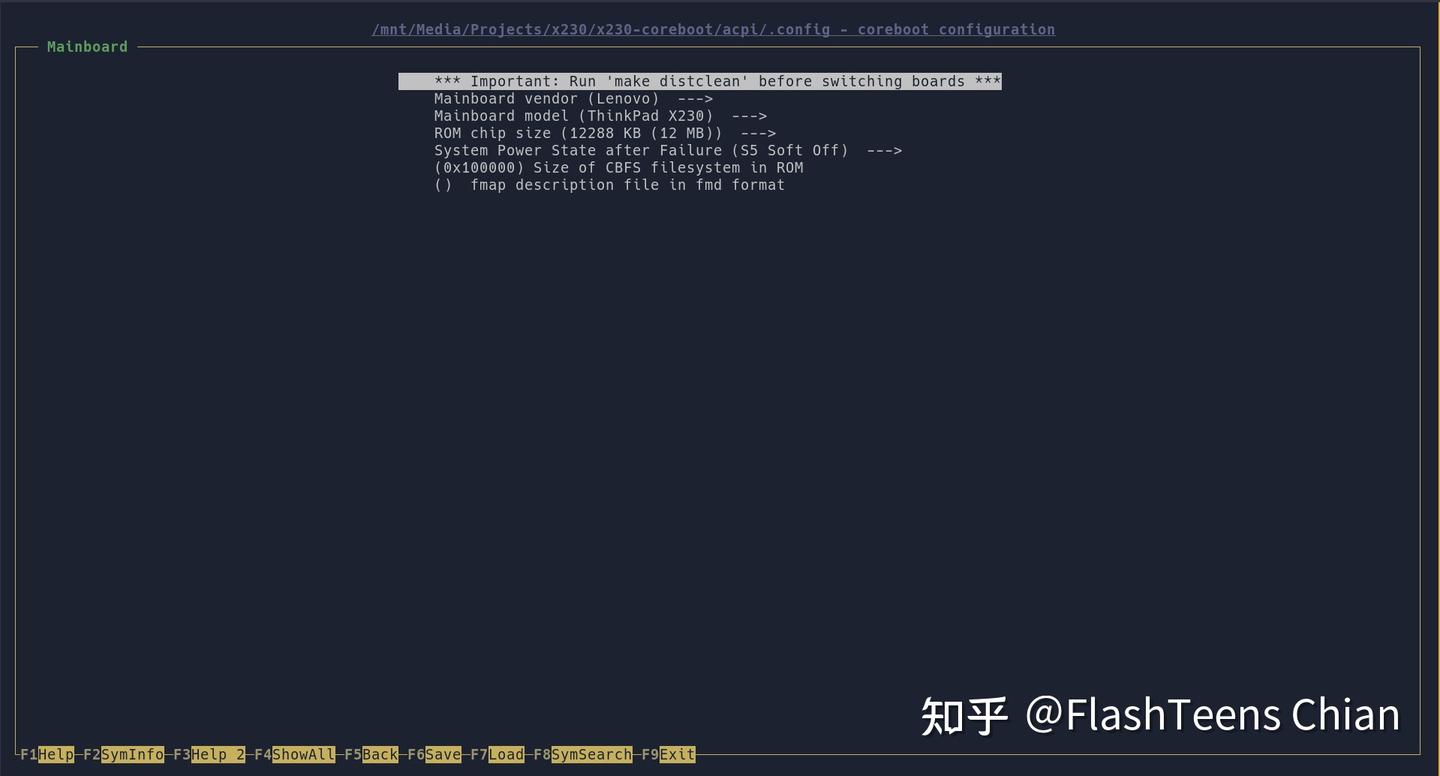

在“主機板（mainboard）”選擇“供應商（vendor）”為“Lenovo”，機型（model）那裡選擇“ThinkPad X230”；
在“ROM大小（ROM chip size）”選擇“12MB”；
“CBFS文件系統大小（Size of CBFS filesystem in ROM）”鍵入“0x100000”

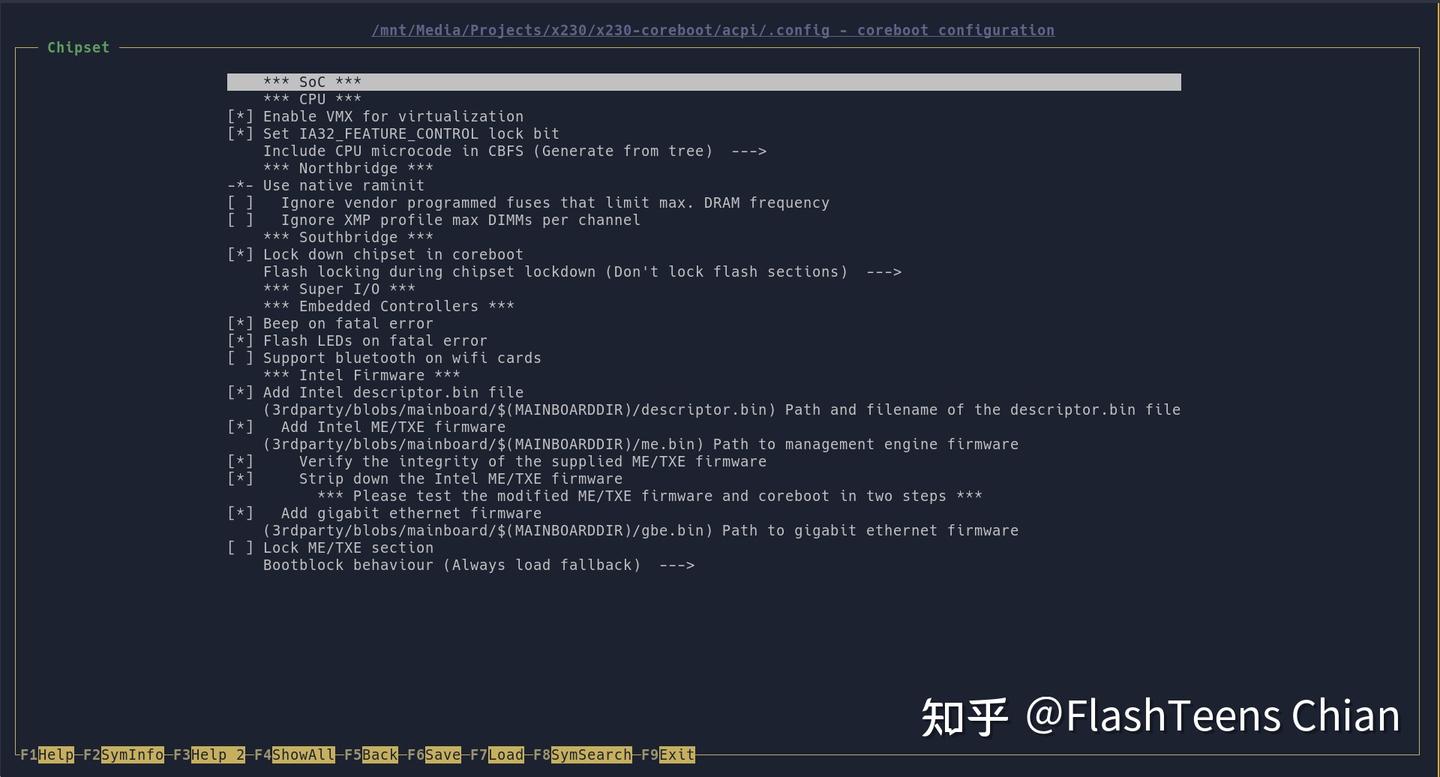

在“晶片組”設定中，選擇這些設定，為X230啟用CPU微碼和其他韌體：
Include CPU microcode in CBFS (Generate from tree)
選擇: Add Intel descriptor.bin file
(3rdparty/blobs/mainboard/$(MAINBOARDDIR)/descriptor.bin)
選擇: Add Intel ME/TXE firmware
(3rdparty/blobs/mainboard/$(MAINBOARDDIR)/me.bin)
選擇: Verify the integrity of the supplied ME/TXE firmware
選擇: Strip down the Intel ME/TXE firmware
選擇: Add gigabit ethernet firmware
(3rdparty/blobs/mainboard/$(MAINBOARDDIR)/gbe.bin)

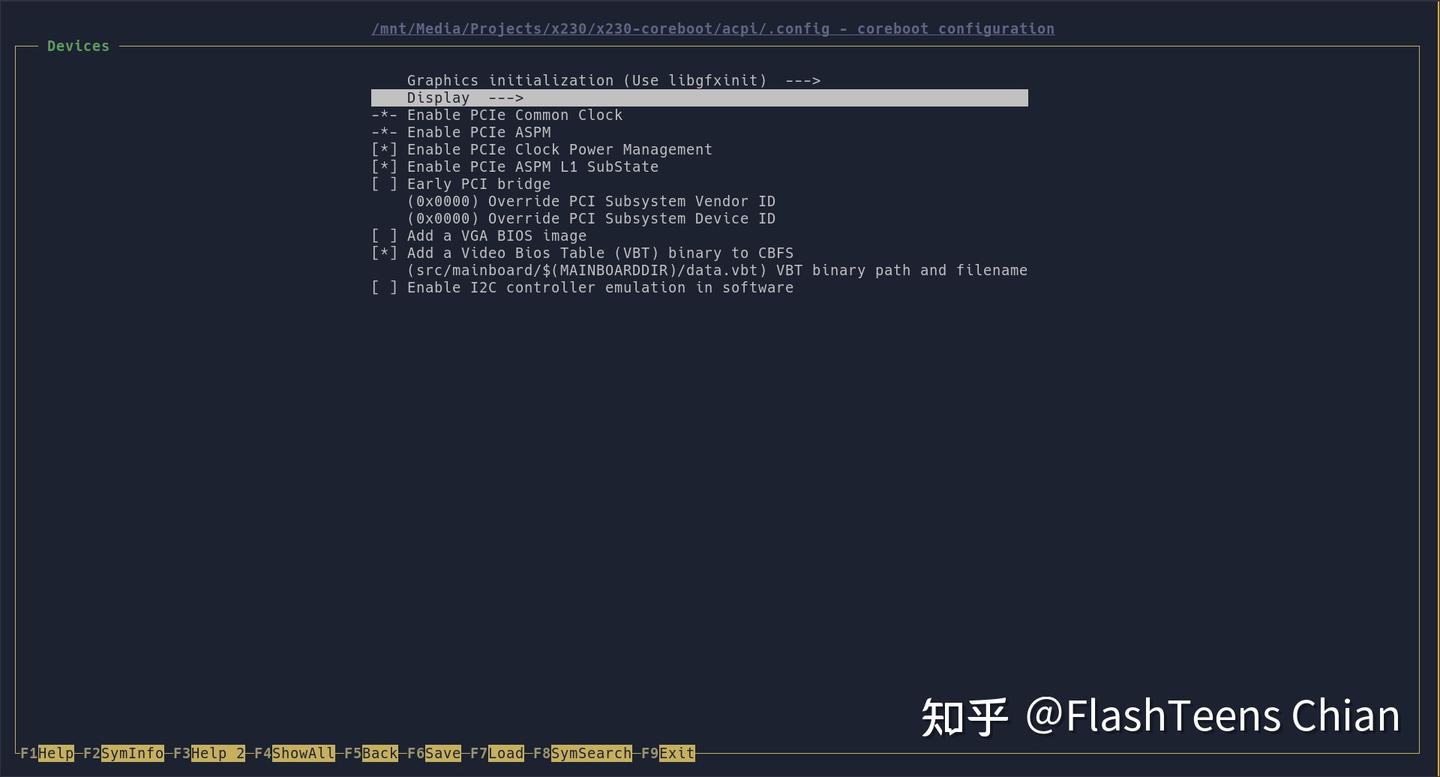

之後是“設備（Devices）”選項。我們需要啟用Coreboot的核顯支援，並添加VBIOS表：

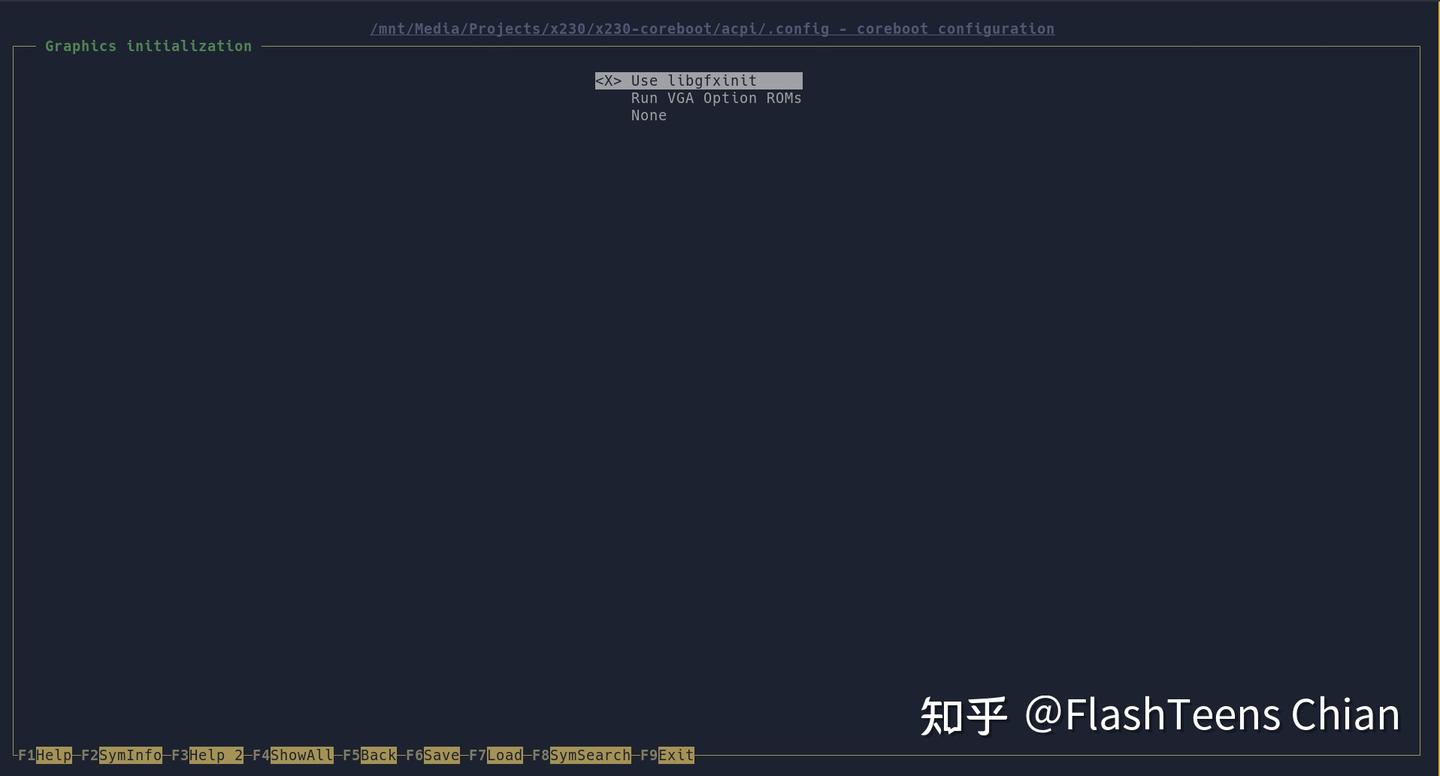

Graphics initialization (Use libgfxinit)
Display

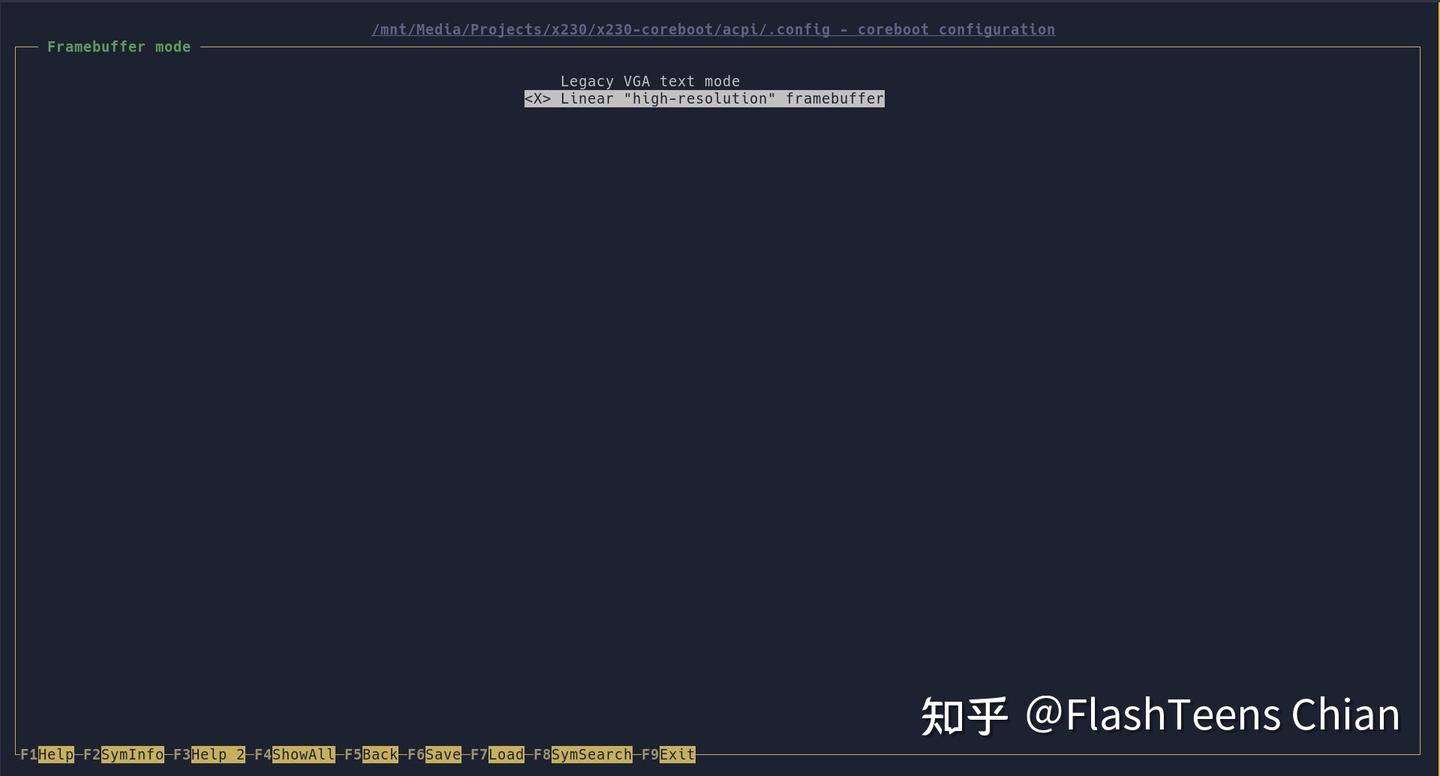

Framebuffer mode (Linear “high-resolution” framebuffer)
選擇: Enable PCIe Clock Power Management
選擇: Enable PCIe ASPM L1 SubState
Add a Video Bios Table (VBT) binary to CBFS
(src/mainboard/$(MAINBOARDDIR)/data.vbt)

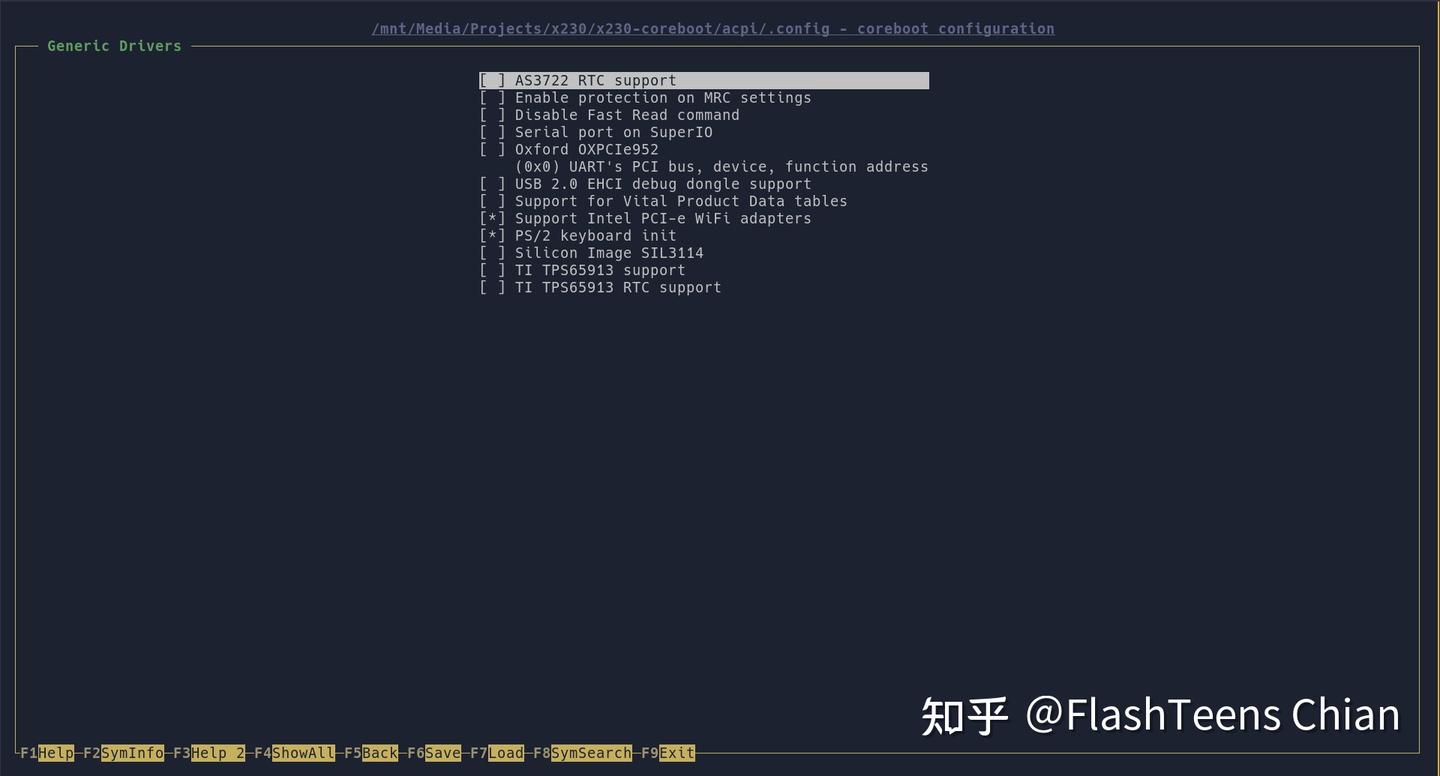

然後是“驅動程式（Generic Drivers）”，鑒於ThinkPad的鍵盤走PS/2通道，我們必須啟用PS/2設備支援；
現在，我們來到了“Payload”這一選項。從這裡選擇的項目，將會決定你的X230支援什麼方式啟動：
比較流行的兩個選擇是“SeaBIOS”和“Tianocore EDK II”，前者支援BIOS啟動，後者支援UEFI啟動。
你可以在這裡了解CoreBoot支援的Payloads：
（來源：GNU/Genshin作業系統維基大典）

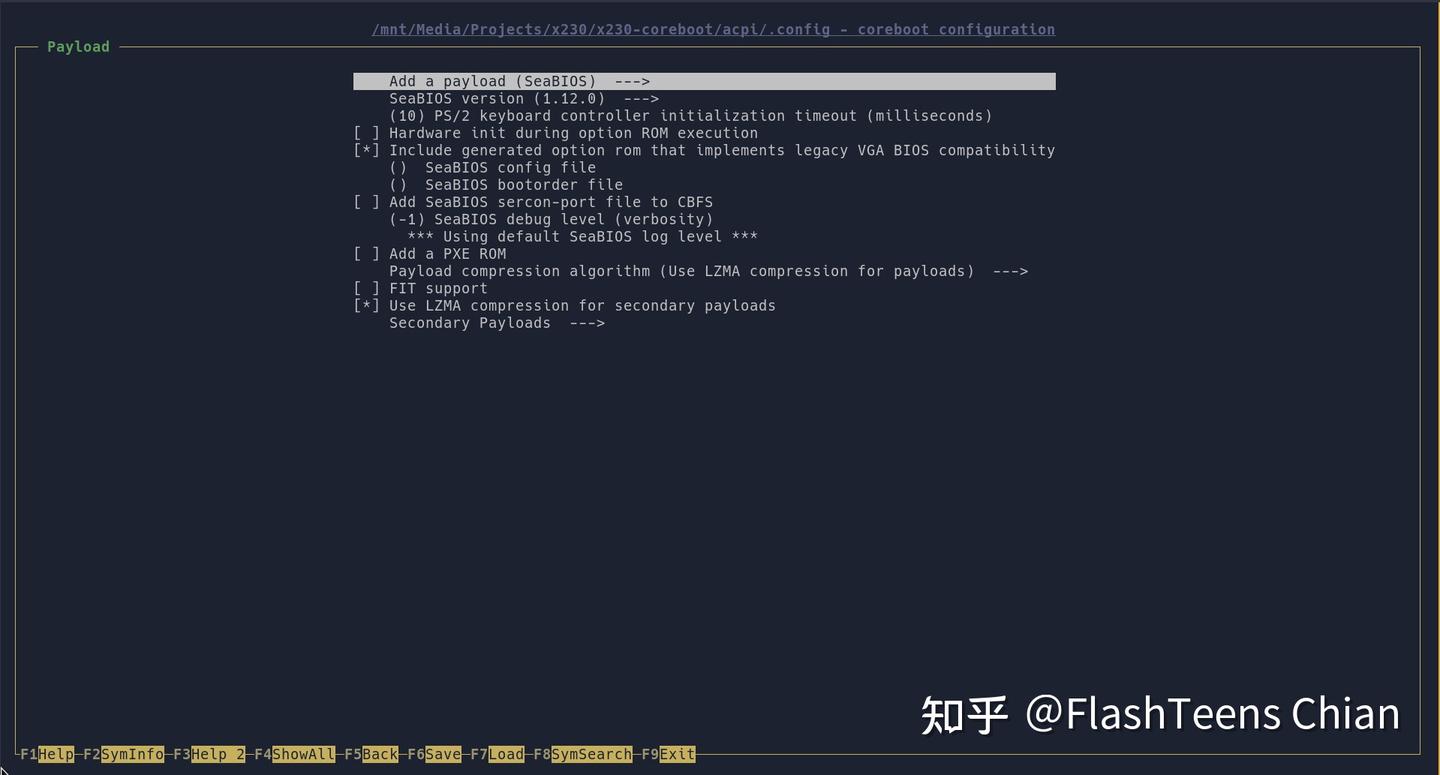

這裡是一副使用“SeaBIOS”的配置，可以參考：
配置完成了，保存配置文件。
之後還需要鍵入“make ~/X230/coreboot/util/ifdtool“來從專有BIOS中提取驅動程式。
1.拆解筆記本

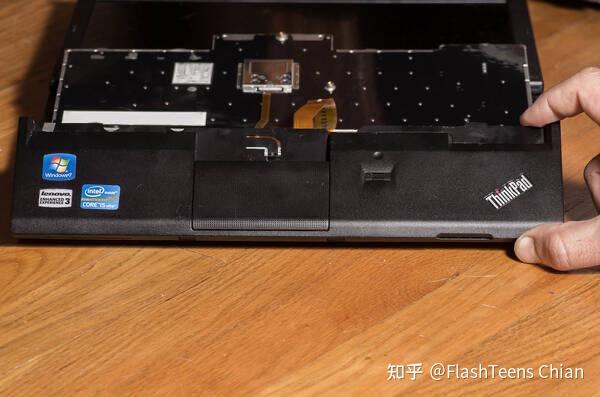

萬事開頭，先拆電池！然後卸下後蓋板；然後從正面拆掉鍵盤，請務必小心。
鍵盤拆除後，就可以來解決觸摸板了，輕輕地翹起它，然後移走。

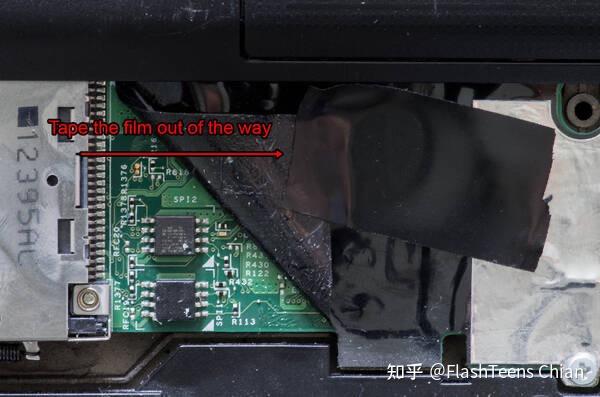

注意到那塊黑色膠布了嗎，撕下來，就可以看到BIOS晶片了。
2.檢查電壓

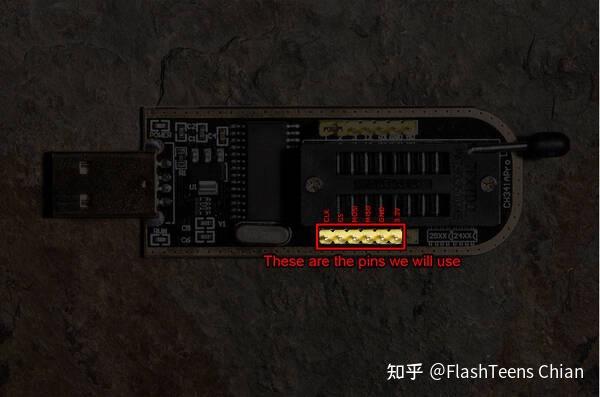

因為一些CH341a可能會輸出5v電壓，而我們需要給晶片提供3.3V的電壓，因此需要對編程器的引腳進行測量。
如果你的編程器輸出電壓為5v，你可以嘗試刷寫了...但是我建議你修補它。
如果沒有問題，就找出那根夾子線來，把夾子夾在BIOS晶片上，檢查是否連結好，我選擇的是上面那顆晶片；
將線連接到右側針腳上：

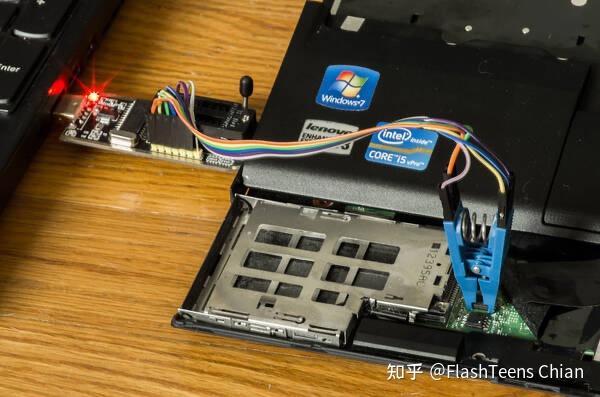

完成後應該是這樣：
3.驗證連接
準備好後，將編程器與PC連接。在終端機鍵入此命令：
sudo flashrom -p ch341a_spi用同樣的方法，對下面的晶片再來一次：
sudo flashrom -p ch341a_spi -r bottom.bin4.備份BIOS
哎呀！其實我本應該把這一步放在第三步的。既然我們可以與晶片交流了，我們就可以備份原廠的BIOS了：
mkdir -p ~/X230/bios-backup && cd ~/X230/bios-backup
sudo flashrom -p ch341a_spi -r factory_top-1.bin -c "MX25L3206E/MX25L3208E"
sudo flashrom -p ch341a_spi -r factory_top-2.bin -c "MX25L3206E/MX25L3208E"
sudo flashrom -p ch341a_spi -r factory_bottom-1.bin -c "MX25L6406E/MX25L6408E"
sudo flashrom -p ch341a_spi -r factory_bottom-2.bin -c "MX25L6406E/MX25L6408E"
cat factory_bottom-1.bin factory_top-1.bin > X230-bios.rom保留好這些文件，如果Coreboot有問題，可以用原廠BIOS救急的。
5.準備Coreboot
cp ~/X230/bios-backup/X230-bios.rom ~/X230/coreboot/util/ifdtool/
cd ~/X230/coreboot/util/ifdtool/（1）將BIOS複製到Coreboot的源代碼下，之後鍵入“make”來編譯ifdtool，我們要用這個程式來提取BIOS的二進制文件：
./ifdtool -x X230-bios.rom
echo *.bin
mkdir -p ~/X230/coreboot/3rdparty/blobs/mainboard/lenovo/x230
mv ~/X230/coreboot/util/ifdtool/*.bin ~/X230/coreboot/3rdparty/blobs/mainboard/lenovo/x230
cd ~/X230/coreboot/3rdparty/blobs/mainboard/lenovo/x230
rename 's/.{14}//' *.bin
mv flashdescriptor.bin descriptor.bin
mv intel_me.bin me.bin這些是你應該得到的文件：
bios.bin descriptor.bin gbe.bin me.bin（2）編譯Coreboot
參考“準備工作”進行修改配置文件。完成後鍵入“make”開始編譯吧！
（3）拆分文件
我們需要將Coreboot拆分成兩部分：一個8MB的文件給底下的晶片，另一個4MB的給上面的BIOS晶片：
dd if=coreboot.rom of=coreboot-bottom.rom bs=1M count=8
dd if=coreboot.rom of=coreboot-top.rom bs=1M skip=86.燒寫
上方晶片：
time sudo flashrom --chip "MX25L3206E/MX25L3208E" --programmer ch341a_spi --write coreboot-top.rom下方晶片：
time sudo flashrom --chip "MX25L6406E/MX25L6408E" --programmer ch341a_spi --write coreboot-bottom.rom然後就可以開機試試了！
如果你成功了，就可以為你的ThinkPad安裝作業系統了！這裡是EDKPiepaint,登出，祝你有個美好的刷機時刻！
