把 MilkDrop 搬进 .NET：9795 个预设、ANGLE/GLES3，以及一次「AI 许愿式」移植

一句话概括：把 projectM 4.1.8 和 MilkDrop3 这两套 C++ 音乐可视化引擎，用 C# 重新实现了一遍，
跑在 Windows x64 上，9795 个真实预设能跑通 9728 个，剩下的 67 个是预设文件自己坏了。
代码几乎全部由大模型按自然语言需求生成，人类只负责提需求、跑验收、指出哪里不对。

仓库：https://github.com/sevencat/MilkDropSharp（GPL-3.0）

一、起因

MilkDrop 大概是「音乐可视化」这个领域最经典的东西：Winamp 时代的一个插件，靠 warp/comp shader
把一帧画面反复变形成下一帧，再加上波形、频谱、自定义形状，做出那种跟着鼓点流动的迷幻效果。
它有两个活着的后代：

projectM：跨平台重写，4.x 用 GLSL，带完整的 C API 和 SDL 前端；
MilkDrop3：Windows 上的原教旨版本，D3D9 + HLSL 汇编着色器。

两者都是 C++。而我想在 .NET 里跑——不是为了取代原版，纯粹是想看看：
把一套二十年前就开始演化的图形/音频代码，整体翻译成人能读的托管代码，会发生什么。

于是就有了这个仓库。它现在包含两条互相独立的移植线，共用一个表达式引擎和一个 HLSL 转译器。

二、项目长什么样

移植线	对应上游	渲染	入口
ProjectM	libprojectM 4.1.8 + `frontend-sdl-cpp`	ANGLE → OpenGL ES 3.0（Silk.NET）	`src/MilkDrop.ProjectM.App`
Classic	MilkDrop3（Milkdrop2 插件语义）	Direct3D 9（Vortice）+ HLSL 汇编	`src/MilkDrop.Classic.App`

两个共用库：

src/MilkDrop.Eval：projectm-eval 的移植，ns-eel 表达式解释器（regNN 槽、megabuf、全套内建函数）；
src/HlslParser：hlslparser 的移植，把预设里的 HLSL 片段转成 GLSL 330 / GLES 300。

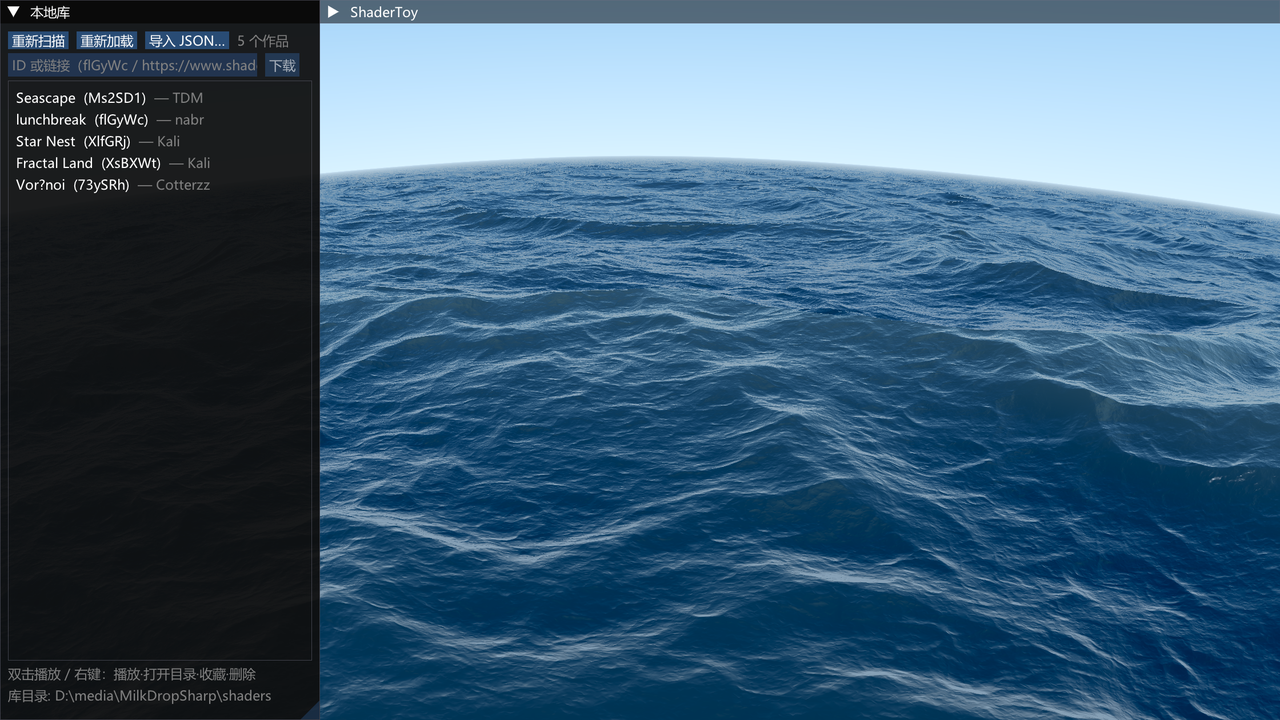

再外加一个实验性的 ShaderToy 播放器（src/MilkDrop.ShaderToy.App）：直接把 shadertoy 的导出 JSON +
贴图目录丢进去播放，带本地库管理、在线下载、缺失资源补齐。

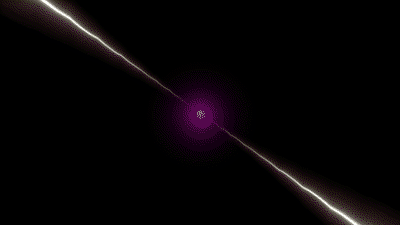

跑起来是这样（动图）：

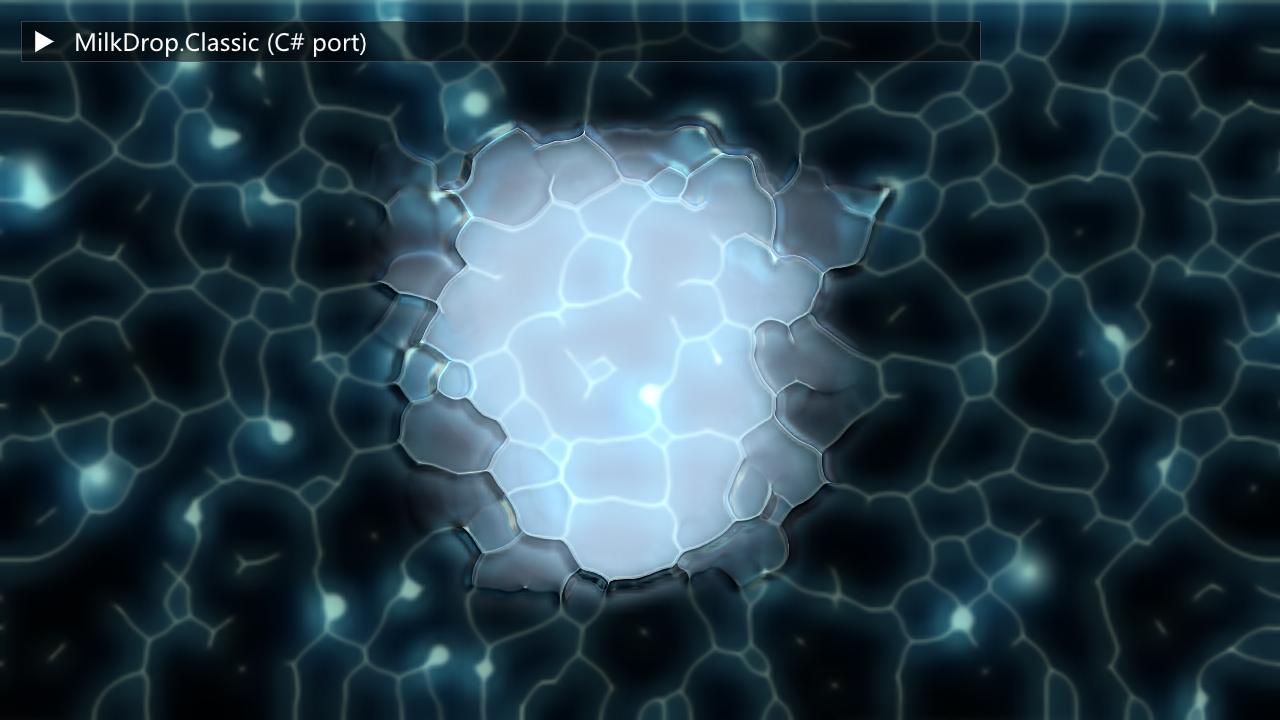

Classic 线（D3D9）的画面：

三、四个真正难啃的地方

1. EEL 表达式引擎：不能碰 `Reflection.Emit`

projectM 的预设逻辑（每帧的 per_frame_*、per_pixel_*、per_vertex 代码）都是 ns-eel 表达式，
原版是自己写了个字节码解释器。C++ 里这很自然，挪到 C# 里最省事的做法是
「解析成表达式树 + Expression.Compile()」，性能也好。

但那样就把自己钉死在 JIT 上——Native AOT 下 Expression.Compile() 直接不可用。

于是只能老老实实移植解释器：栈式求值、reg00..reg99 槽位、megabuf/gmegabuf、几十个内建函数
（sin/atan2/pow/if/loop/assign/exec2/exec3…）。听起来枯燥，好处是：

AOT 安全；
每个内建函数都能单独写测试（现在 98 个）；
语义可以 1:1 对照上游，出问题好定位。

代价当然也有：每帧每个顶点都要走一遍解释器，这在后面性能一节会体现出来。

2. HLSL → GLSL：`tex2D`、`register(...)` 和一堆历史包袱

ProjectM 线跑在 GLES3 上，而预设里写的是 HLSL 片段（warp/comp shader）。所以需要一个转译器。

hlslparser 这个 C++ 库本来就是把 HLSL 转 GLSL 的，我们照搬它的结构重写了一遍：

词法/语法分析 → AST → 生成 GLSL；
目标版本可选 Version330（桌面）或 Version300Es（GLES3）；
tex2D / tex3D / texCUBE、register(c0)、sampler_* 声明这些老写法都要认；
65 个单元测试 + tests/golden 里的输入/输出对照文件。

这部分是整个项目里最「编译器工程」的地方，也是最容易出细节 bug 的地方——比如
矩阵是列主序还是行主序、mul(a, b) 展开成什么、结构体里能不能放 sampler。

3. 渲染管线：ANGLE、MRT、以及每帧几十次状态切换

ProjectM 线的渲染路径是 ANGLE → D3D11。选它不是因为性能，而是因为跨平台 + 稳定：
ANGLE 把 GLES3 翻译到 D3D11，省掉了自己写 D3D11 后端的功夫。

实际踩到的坑：

Silk.NET 自带的 ANGLE 原生包在 runtimes/win-x64 下是 x86 二进制，塞进 x64 进程直接
BadImageFormatException。最后用的是 Avalonia 构建的 av_libglesv2.dll（真 x64，EGL 入口带 EGL_ 前缀）。
buffer pass 需要 MRT（RGBA8 + RG16F 同时输出），得探测 EXT_color_buffer_float 之类的能力位。
每帧要跑完整 pass 图：buffer → buffer → image，中间还要处理 ping-pong、mesh 分辨率、宽高比校正。

实测下来，C# 版比原生慢一倍多（3.7ms vs 1.5ms/帧），但瓶颈不在 GPU，而在 CPU 侧：
每帧几十次 GL 状态切换 + 逐顶点的 EEL 求值。这个数字反而很有说服力——它说明移植没有偷工减料，
该做的事都做了。

4. Classic 线：D3D9 那条老路

MilkDrop3 是 D3D9 时代的产物：ps_2_0/ps_3_0、HLSL 汇编、sprite、shape、wave 代码、include.fx。

C# 这边用 Vortice.Windows 包 D3D9，加上 ImGui 的 DX9 后端。真正花时间的是「语义」而不是 API：

预设里的 shader 是汇编，得自己拼常量表、指令槽；
一些老驱动才容忍的写法（宏名遮蔽、double、非有限字面量）需要兼容层；
get_fft、mouse 状态这些内置变量要在每帧灌进去。

这部分现在有 187 个测试，覆盖预设语义、sprite、混合、EEL 预处理等。

四、怎么证明「没跑歪」

移植最怕的是「能跑，但跑出来的东西不对」。这个项目用三种方式兜底：

全量预设跑通：res/ 里有 projectM 官方发行版的 9795 个 .milk。批量跑一遍，
记录加载失败、编译失败、帧耗时，出 CSV。失败 67 个（0.68%），逐个看下来都是预设文件自身的
语法/寄存器错误，不是移植问题。
逐像素 A/B：把原生 projectMSDL.exe 和 C# 版用同样的固定时间步长渲染同一帧，
读回像素做差。AOT 版 vs JIT 版平均差 0.89/255（基本就是浮点舍入和驱动差异）。
单元测试：Eval 98 个、HlslParser 65 个、ProjectM 126 个、Classic 187 个。
部分渲染测试会建离屏 GL 上下文（32×24）真实执行 shader，所以纯无显卡 CI 跑不了。

覆盖率不等于正确性，但至少能把「大改一处、别处悄悄坏掉」这种事挡在提交之前。

五、性能

Release JIT、ANGLE/GLES3、mesh 32×24、静音、无 UI、关 vsync，单位 ms/帧：

分辨率	原生 libprojectM 4	C# 版
640×480	1.55	3.73（268 FPS）
1280×720	1.48–1.54	3.65（274 FPS）
1920×1080	1.47–1.51	3.70（270 FPS）

几点观察：

耗时几乎与分辨率无关 → 瓶颈在 CPU（状态切换 + 逐顶点 EEL）。
少数预设特别慢，是因为自定义形状实例数（例如 3584 个 shape/帧 → 单帧 17ms），不是填充率。
2560×1600 全屏会翻转为填充率瓶颈：warp shader 每像素多次采样，约 66 FPS。

另外，ProjectM App 可以 Native AOT 发布成不依赖 .NET 运行时的单 exe（约 11MB，冷启动 0.46s）。
但有个硬限制：NAudio 的 WASAPI 在 AOT 下不可用（MMDeviceEnumeratorComObject 的构造被 ILC
编成必定抛异常的桩），音频会自动降级成静音，画面照常。需要声音就用 JIT 版。

六、踩坑清单（节选）

ANGLE 的 EGL 入口是 EGL_ 前缀，Silk.NET 的绑定名对不上，得自己 GetProcAddress。
glGetError 在 ANGLE + MRT 下偶尔会因为 framebuffer 不完整而报警，要按能力位分支。
ImGui 中文字体用 msyh.ttc，字号按 DPI 缩放；否则高 DPI 下字小得看不清。
imgui.ini 会记住窗口布局，改分辨率后旧布局会把面板挤扁，所以尺寸一变就强制重排一次。
GLES3 里 sampler 的 min filter 不能和 textureGrad 随便混用；mipmap 必须显式生成。
预设 JSON 常被编辑器/网页「硬换行」搞坏，字符串里出现裸 CR/LF，还有被打断的 \ /。
解析器要能按上下文修复后再交给 JsonDocument。

七、已知限制

仅 Windows x64：Classic 绑死 D3D9，ProjectM 绑死 ANGLE 的 D3D11 后端 + WASAPI 环回。
ProjectM 线不包含 projectM 的 C API 层、ProjectMCWrapper、SDL 前端；
预设里的 user sprite 与歌曲标题动画未移植。
AOT 版无音频。
--fullscreen 以显示器当前模式为准，--width/--height 不生效。

八、下载 / 自己编译

不想装 .NET SDK 的话，这里有一个 Windows x64 免安装包（三个 App + 预设 + 纹理 + 示例 shader，
解压即用）：

百度网盘：https://pan.baidu.com/s/1QTe2AXRftQvoQH7nxpUiMA?pwd=gbj7
提取码：gbj7

自己编译（需要 .NET 10 SDK）：

# projectM 线：预设目录必须显式给，或者放一份 presets\ 在 exe 旁边
dotnet run --project src\MilkDrop.ProjectM.App -c Release -- ^
  --preset-dir "res\projectMSDL-2.0.0-win64\presets\presets-cream-of-the-crop"

# Classic 线：资源目录会自动向上找仓库根
dotnet run --project src\MilkDrop.Classic.App -c Release -- --preset random

# Native AOT（ProjectM，约 11MB）
dotnet publish src\MilkDrop.ProjectM.App -c Release -r win-x64 -p:PublishAot=true -o artifacts\p10\aot

常用快捷键：Space 暂停、N/P 切预设、R 随机、L 锁定、S 截图、F11 全屏、
F 显示/隐藏界面。

九、最后

这个项目最大的感受不是「AI 能不能写代码」，而是验收比生成更费劲：

生成一段能跑的渲染代码很容易，生成一段和上游逐像素一致的渲染代码很难；
一次「这里跑不动」背后，往往要翻上游 C++ 源码对照语义，再决定是改代码还是改测试；
9795 个预设的批量跑 + A/B 截图对比，本质上是在给「许愿」找一个可量化的验收标准。

所以仓库 README 一开头就写着：这是 AI 许愿式产物，适合当可运行的参考实现 / 学习材料 / 折腾玩具，
直接上生产请自己加固。这句话不是免责声明，是这个项目真实的状态。

如果你也对「把老图形代码翻译成托管代码」感兴趣，欢迎翻源码；能跑起来并且画面对得上，
已经比想象中难很多了。

图片若加载不出来，仓库 docs/ 目录下有原图；动图约 1MB 一张，加载需要一点时间。

$shadertoy-fractal-land$
