UML 用例图

构成

用例图 由参与者，用例，边界构成

• 参与者：与系统交互的角色 用小人
• 用例：系统对外部可见的功能 用椭圆
• 边界： 划分出系统 一般用矩形

关系描述

描述关系的线

关系类型	说明	符号样式	箭头指向
关联	参与者与用例	实线 线箭头	被调用
泛化	参与者之间 或 用例之间	实线[空心箭头]	被继承
包含	用例之间	虚线 线箭头 标注 <<includes>>	被包含
扩展	用例之间	虚线 线箭头 标注 <<extends>>	被扩展
依赖	与系统外部	虚线 [空心箭头]	被依赖

规律
有人参与的必然是实线

参考博客

关联 Association

描述：表示一种调用关系

注：无箭头表示双向

泛化 Inheritance

描述：反过来也就是“继承”

注：父级往往是抽象的，子级有各自的一些特性

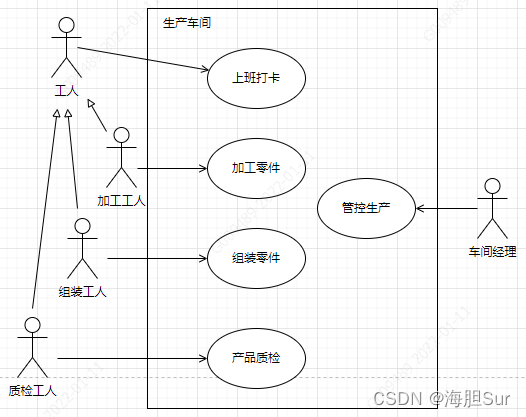

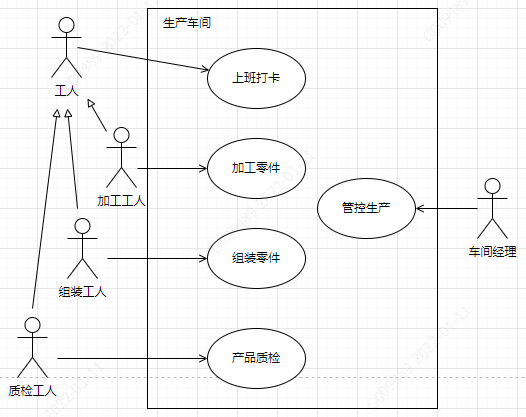

比如 工人 是一个抽象的概念，他们有共同的特点有一定从属关系都从事生产

1. 工人 的概念可能肯定是区别于 领导 的，可能的 工人 都需要 (打卡);
2. 不同的 工人 如组装工人 和 质检工人 操作的设备(即关联的用例)是不同的;
3. 组装工人 和 质检工人 由 工人 泛化而来，它们都具有 (打卡) 用例.


包含 Include

描述：一个综合的用例下包含的 子用例
注：综合的可能代表某一类业务，比如 充值，其下包含 充5元、充10元 等

扩展 Extend

描述：一个基本用例 扩展出 其他可选的用例

注：比如，用 结账 是否应用 会员打折，是否 使用优惠卷 等

include、extend 与 依赖

• include 是 子用例。
• extend 是 可选扩展用例。 被扩展的用例 其本身是可以独立完成的功能
• 泛化 是 不同场景下特化的用例

依赖 Dependency

表述：支持系统运行的外部条件
注：比如 “售卖机” 需要 “供电” “联网”
