蒲公英路由器旁路设置案例

一、业务场景

　　客户新购买了2台蒲公英X3A路由器实现异地组网，OA系统作为web服务部署在办公室电脑上，固定IP地址10.168.1.88，车间里需要访问OA系统，办公室OA服务器通过办公室一台X3A路由器直链接入到了公司的互联网交换机。车间里现在的网络结构是光猫->华为8口交换机->1、2、3号车间二级小路由器。由于车间里涉及到监控，需要保持车间网络结构不变的情况下，组网实现3个车间的办公电脑可以访问办公室OA系统的主机应用。

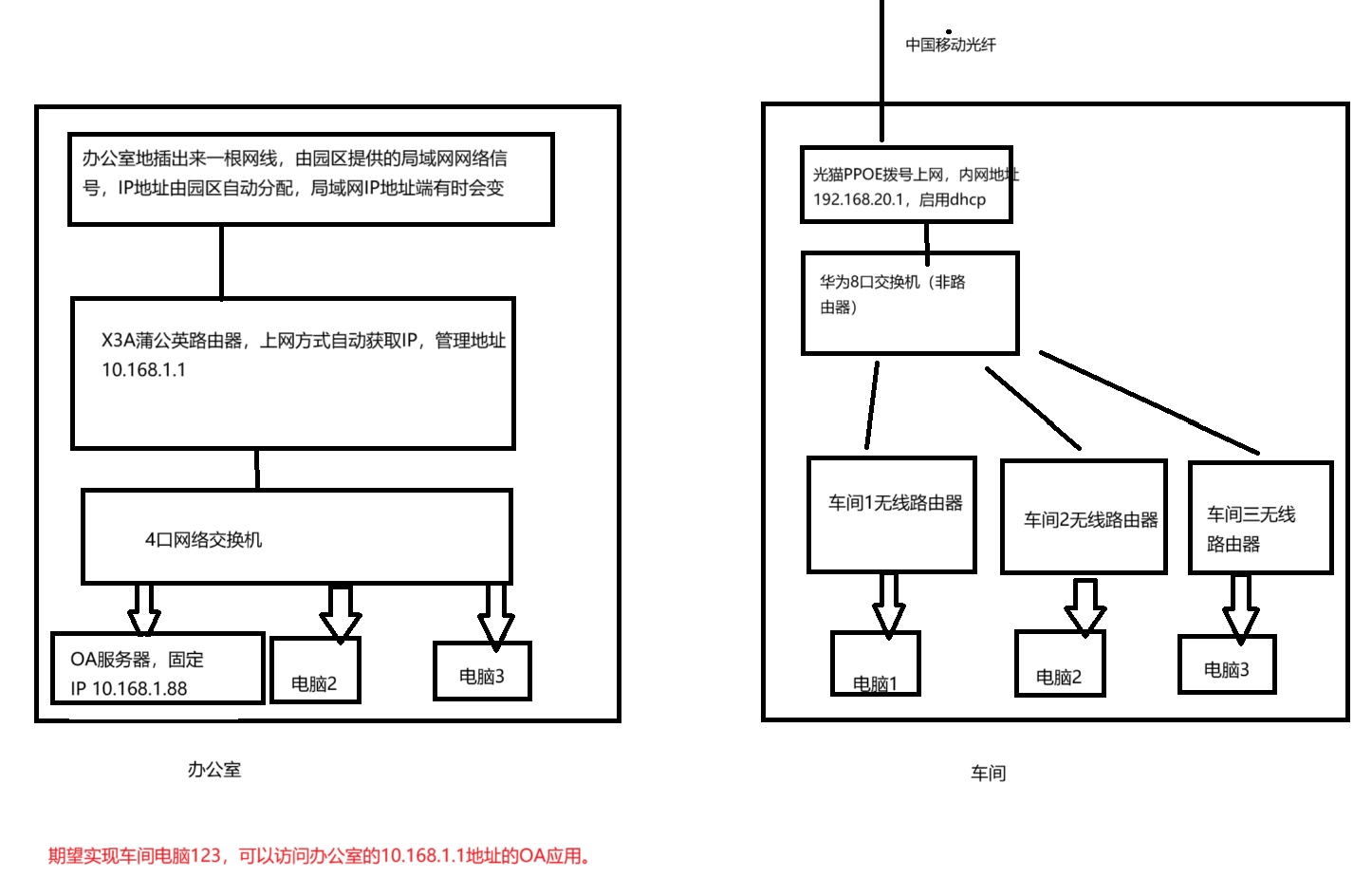

网络拓扑结构图如下，画的比较简单：

 组网过程中遇到的问题：

1、一开始车间蒲公英路由器放置到光猫和华为交换机之间，采用直连的方式进行对等组网，组网失败，修改光网内网地址由192.168.1.1为192.168.20.1后组网成功。失败原因是原来的地址段与办公室那边网络上游的网络设备网段重复冲突导致的。

2、上述组网成功，但是车间电脑上网出现了上网卡顿甚至无法上网的情况，所以准备在车间侧进行旁路路由设置。

二、组网过程

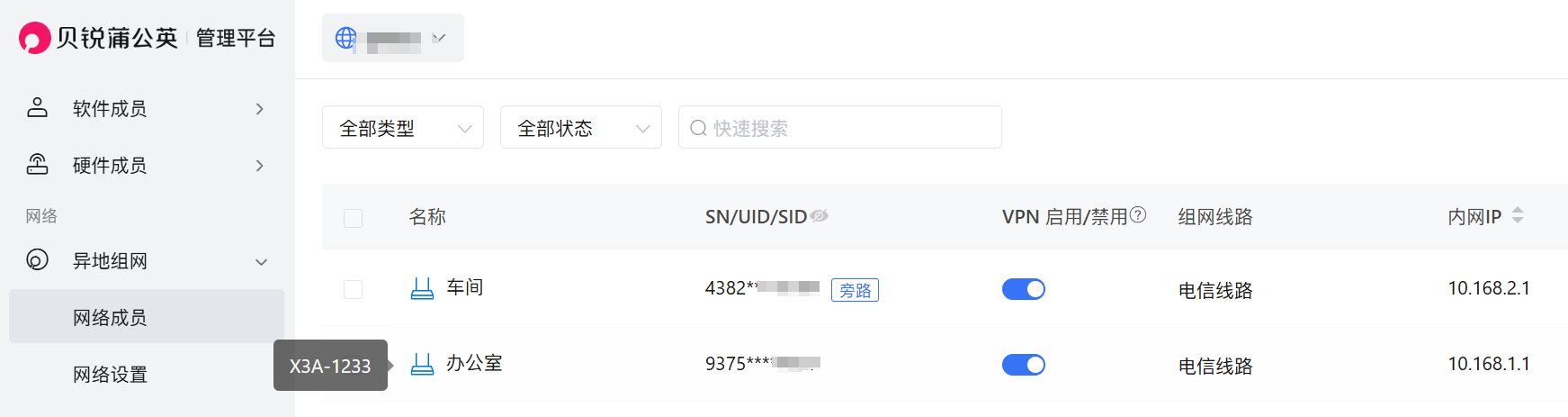

1、注册蒲公英云平台账号，组网中添加两台设备

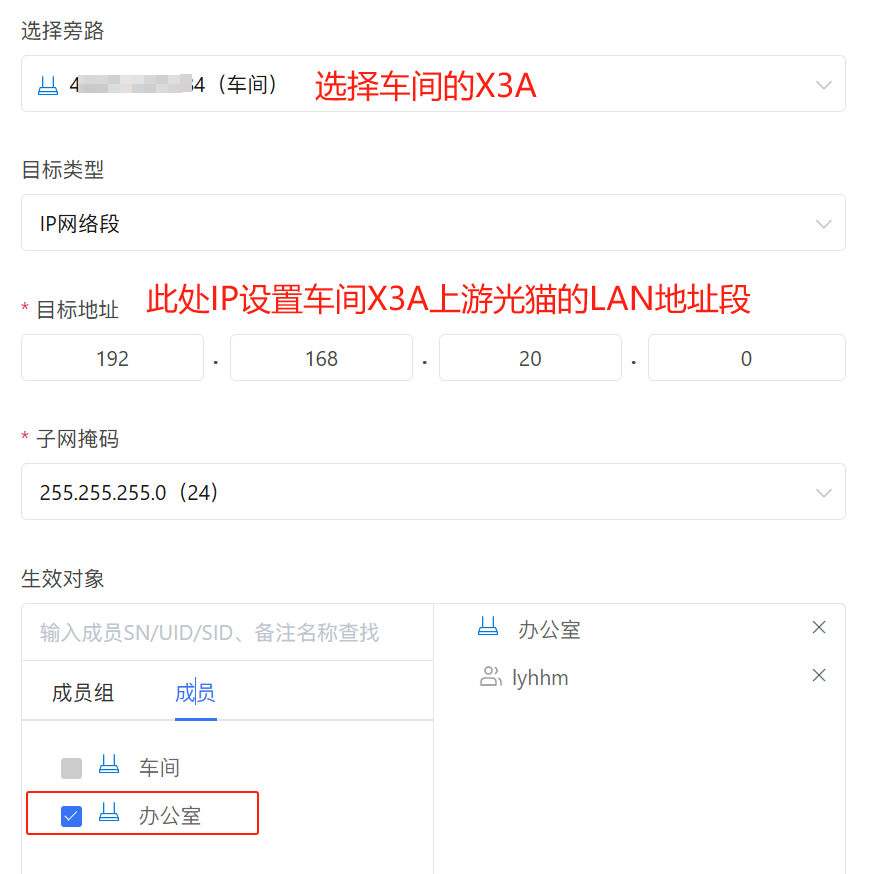

2、异地组网 | 网络设置 | 旁路设置 | 添加旁路，填写后保存设置。

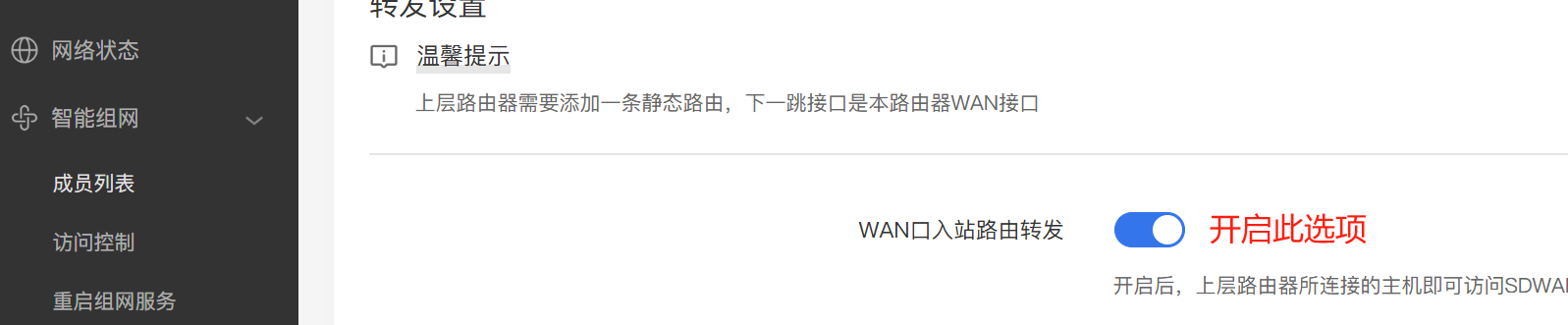

 3、 异地组网 | 网络成员 | 选择旁路的路由器 | 管理硬件，开启WAN口转发功能。

车间X3A旁路路由器WAN IP：192.168.20.82  LAN IP:10.168.2.1

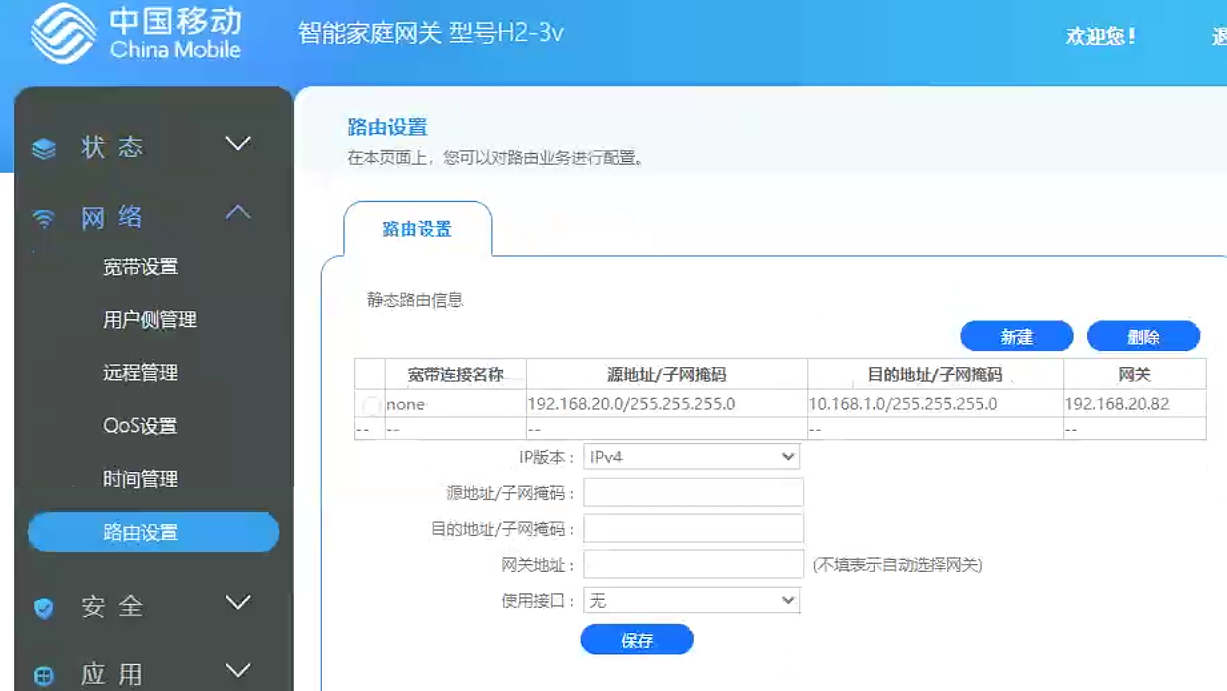

4、配置光猫（旁路路由器上游设备）的静态路由规则。

目标地址：填写办公室X3A路由器LAN口内网地址段信息。网关填写旁路路由器的WAN口IP地址。原地址没有的话不填写，有填写车间X3A设备WAN口地址段。

经过上述设置后，车间电脑可以正常访问 10.168.1.88主机。
