广义表——画广义表的存储结构图

　　首先在画广义表的存储结构图之前，我们要明白广义表有两种结点，

一是原子结点：

0

元素值





二是广义表结点：

1

表头指针

表尾指针

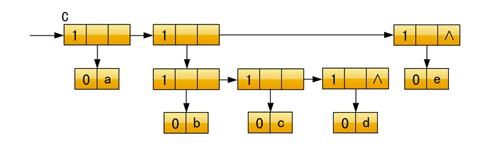

画广义表的存储结构图的过程实质上就是在不停的使用广义表结点，像递归一样。比如：{a,{b,c,d},e}

首先是一个广义表结点（表示整个广义表）（设为X），X的表头是a，表尾是{{b,c,d},e}；然后又是一个广义表结点（表示上一个的表尾）（设为Y），Y的表头是{b,c,d}，表尾是{e}……往复循环，找准表头和表尾，相应的连起来就是所求表的存储结构图。
