Tarjan算法

一、Tarjan算法

　　与其说Tarjan是一种算法，不如说Tarjan是一种思想，利用这种思想我们可以求强联通分量(scc)、割点/边、缩点等问题，接下来我们就来说一下Tarjan是怎么解决以下几个问题的。

二、SCC

　　1.什么叫SCC？

　　　　定义就是在一个图中，如果任意两个点能够互相达到，那么就称几个点为SCC，一个点也可以看作SCC。

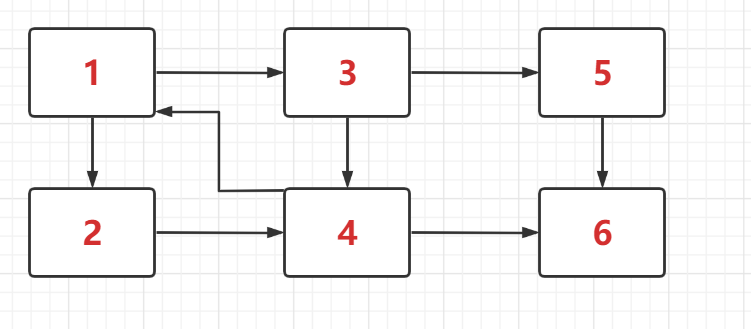

　　请看下面这幅图

　　　　





 　　1 2 3 4 两点之间可以相互到达，因此是一个SCC

　　 5不能和任何一个点相互到达，但是也是一个SCC

　　 6也是一个SCC

　　故这个图有3个SCC



　　2.那Tarjan的思路是什么呢？

　　　　我们以第一个点为根节点进行第一次dfs遍历

　　（1）首先从1开始到3

　　（2）然后从3到5

　　（3）再从5到6，发现没地方走了，就返回

　　（4）然后看5,5也没地方走了就返回

　　（5）回到3，还能走4这条边

　　（6）4能走到1

　　（7）因为1已经访问过了，就不能访问了，所以只能返回了

　　（8）3没路走了就返回了

　　（9）1还有2没走过，就走2

　　（10）2能走4，但是4也走过了，所以只能返回

　　至此这个图就遍历完成了，那怎么知道SCC呢？



　　3.tarjan的运行

　　　　为了知道SCC我们需要引进两个数组，以及一个变量，在dfs的过程中记录某些信息

　　　　两个数组分别是：dfn、low

　　　　一个变量是：idx



　　　　解释一下dfn数组的含义，就是dfs第几次到该点的（给它一个定义叫作时间戳）

　　　　　　low数组的含义，就是你最早能回溯到的时间戳的位置

　　　　　　idx标记时间戳



　　　　怎么运行的呢？

　　　　　初始化1的dfn和low为1，因为1是第一个被遍历到的嘛

　　　　（1）首先从1开始到3，标记3的dfn和low为2

　　　　（2）然后从3到5，标记5的dfn和low为3

　　　　（3）再从5到6，标记6的dfn和low为4，发现没地方走了，就返回

　　　　（4）然后看5,5也没地方走了就返回

　　　　（5）回到3，还能走4这条边，标记4的dfn和low为5

　　　　（6）4能走到1，更新4的low为1的dfn

　　　　（7）因为1已经访问过了，就不能访问了，所以只能返回了

　　　　（8）回溯到3，把3的也要更新，因为3能通过4到1嘛，3没路走了就返回了，

　　　　（9）1还有2没走过，就走2,标记2的dfn和low为6

　　　　（10）2能走4，更新2的low为4的low，也就是1，但是4也走过了，所以只能返回

　　　　至此就已经遍历完成了，细心的同学就会发现凡是low相等的，都是1个SCC里面的。知道了这个性质我们就需要想一个问题，怎么存下来呢？



　　4.存储SCC

　　　　　我们利用一个栈去存储每一次遍历的点，为什么用栈呢？因为dfs的过程就是入栈的过程，我们采用这个数据结构存的值一定是正确的。

　　　　每一次遍历到一个点的时候我们就存入栈，那什么时候出栈呢？当我们的dfn和low相等的时候，说明这个点不能去返回他的父亲节点了，那么这个点一定就是根节点，那么把他后面入栈的全部pop                掉，就可以得到关于这个点的scc变量了。

　　　　　比如说访问到5了，发现可以到6，我再访问6，6不能去其他点了，要回溯了，此时dfn等于low说明6是一个SCC

　　　　　返回到5，此时5的low等于dfn说明5也是一个SCC

　　5.代码实现

 1 #include "bits/stdc++.h"
 2 using namespace std;
 3 struct node{
 4     int v;
 5     int nxt;
 6 }edges[2010];
 7 int vis[2110],dfn[2110],low[2110];//dfn表示第几个被dfs到，vis表示该点是否在栈中，表示已经搜过了，low表示最早能够回溯到的位置
 8 int heads[2110];
 9 int cnt,idx;
10 int n,m,ans;
11 stack <int> scc;
12 void init()
13 {
14     for(int i = 1;i <= n;i++)
15         heads[i] = -1;
16 }
17 void tarjan(int x)
18 {
19     low[x] = dfn[x] = ++idx;
20     vis[x] = 1;
21     scc.push(x);
22     for(int i = heads[x]; i != -1;i = edges[i].nxt){
23         //如果这个点没有搜过，那就搜下去
24         if(!dfn[edges[i].v]){
25             tarjan(edges[i].v);
26             //更新最早能够回溯到的位置
27             low[x] = min(low[x],low[edges[i].v]);
28         }
29         //如果这个边已经被访问过啦，就是说防止从儿子边访问父亲边
30         else if(vis[edges[i].v])
31             //注意这里dfn[edges[i].v]，因为这样子写就不会把其他的节点牵扯进来，dfn是没有改变的，但是low[edges[i].v]可能会被其他强联通连进去，因此求割点时不能比较low[x] 和 low[edges[i].v]
32             low[x] = min(low[x],dfn[edges[i].v]);
33     }
34     //强联通分量
35     if(dfn[x] == low[x]){
36         int v;
37         do {
38             v = scc.top();
39             scc.pop();
40             cout << v << ' ';//打印SCC
41             vis[v] = false;//为什么要标记为false呢，因为我可能还会从其他地方访问这个点。
42             idx--;
43         }while(v != x);
44         cout << '\n';
45     }
46 }
47 void add(int x,int y)
48 {
49     edges[++cnt].nxt = heads[x];
50     edges[cnt].v = y;
51     heads[x] = cnt;
52 }
53 int main()
54 {
55     //输入顶点个数和边条数
56     cin >> n >> m;
57     //初始化heads数组
58     init();
59     //链式前向星存储图（就是邻接表）
60     for(int i = 1;i <= m;i++){
61         int u,v;
62         cin >> u >> v;
63         add(u,v);
64     }
65     for(int i = 1;i <= n;i++)
66         //可能存在孤立点也是强联通分量，也就是图可能不连通所以每个点都要遍历一遍
67         if(!dfn[i])
68             tarjan(i);
69     return 0;
70 }



三、缩点

　　所谓缩点，就是把那几个SCC全部当成一个点看，然后看作一个新的图（注意此时这个图一定是一个有向无环图（DAG），因为有环的都被拿去当SCC了嘛）

　　那我们的工作就是把这几个SCC重新建一个新的图，使他成为一个DAG， 那么我们可以引进一个color数组，表示哪几个是同一个scc，通过这种方式再去遍历原来的图，去构造一个新的图就很简单了。

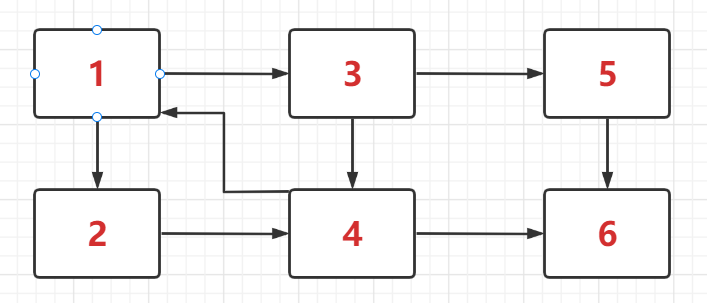

　　比如说这个图吧

　　　　





 　　我们把1、2、3、4看作一个点

　　　　　　5看作一个点

　　　　　　6看作一个点

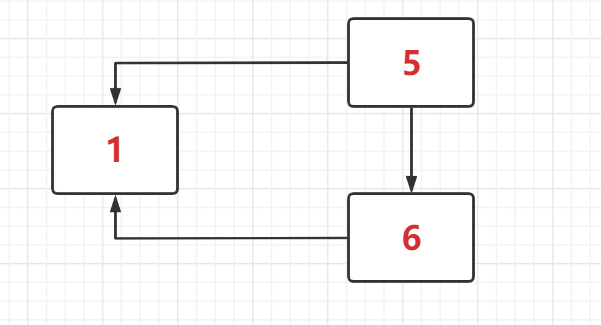

　　那么图就会变成这样嘛

　　　　



 　　是不是一个DAG？

　　这里比较简单，就不分析了，直接上代码

  1 #include "bits/stdc++.h"
  2 using namespace std;
  3 int dfn[1100],low[1100];
  4 int heads[1010];
  5 //边集数组
  6 struct node{
  7     int from;
  8     int to;
  9     int nxt;
 10 }edges[10010];
 11 //记录当前正在访问的点，也就是存储强联通分量
 12 stack <int> que;
 13 //标记哪几个顶点是一个强联通分量的
 14 int color[1100];
 15 //标记顶点是否在访问中
 16 bool vis[1100];
 17 //统计重新建的图的点的入度和出度
 18 int out[1100],in[1100];
 19 //染色，也就是标记强联通分量
 20 int num;
 21 int n,m;
 22 int cnt;
 23 int idx;
 24 //初始化heads数组
 25 void init()
 26 {
 27     for(int i = 1;i <= n;i++)
 28         heads[i] = -1;
 29 }
 30 //邻接表存信息
 31 void add(int u,int v)
 32 {
 33     edges[++cnt].from = u;
 34     edges[cnt].to = v;
 35     edges[cnt].nxt = heads[u];
 36     heads[u] = cnt;
 37 }
 38 //tarjan算法
 39 void tarjan(int cur)
 40 {
 41     low[cur] = dfn[cur] = ++idx;
 42     que.push(cur);
 43     vis[cur] = true;
 44     for(int i = heads[cur];i != -1;i = edges[i].nxt){
 45         int v = edges[i].to;
 46         if(!dfn[v]){
 47             tarjan(v);
 48             low[cur] = min(low[cur],low[v]);
 49         }
 50         else if(vis[v])
 51             low[cur] = min(low[cur],dfn[v]);
 52     }
 53     //统计强联通分量
 54     if(dfn[cur] == low[cur]){
 55         num++;
 56         int vertex;
 57         do{
 58             vertex = que.top();
 59             que.pop();
 60             color[vertex] = num;
 61             vis[vertex] = false;
 62             idx--;
 63         }while(vertex != cur);
 64     }
 65 }
 66 int main()
 67 {
 68     cin >> n >> m;
 69     init();
 70     for(int i = 1;i <= m;i++){
 71         int u,v;
 72         cin >> u >> v;
 73         add(u,v);
 74     }
 75     for(int i = 1;i <= n;i++)
 76         if(!dfn[i])
 77             tarjan(i);
 78     //打印染色情况
 79     for(int i = 1;i <= n;i++)
 80         cout << color[i] << endl;
 81     //重新建图
 82     for(int i = 1;i <= m;i++){
 83         int sx,sy;
 84         sx = color[edges[i].from];
 85         sy = color[edges[i].to];
 86         if(sx != sy){
 87             in[sy]++;
 88             out[sx]++;
 89         }
 90     }
 91     for(int i = 1;i <= n;i++){
 92         cout << i << ':' << '\n';
 93         cout << "in:" << in[i] << '\n';
 94         cout << "out" << out[i] << '\n';
 95     }
 96     //test case:
 97     // 6 8
 98     // 1 2
 99     // 1 3
100     // 2 4
101     // 3 4
102     // 4 6
103     // 3 5
104     // 5 6
105     // 4 1
106
107     //answer
108     //   1 2 3 4
109     //   5
110     //   6
111
112
113     //此时1234标记为3,5标记为2,6标记为1，可以看出答案是正确的
114     // 1:
115     // in:2
116     // out0
117     // 2:
118     // in:1
119     // out1
120     // 3:
121     // in:0
122     // out2
123     // 4:
124     // in:0
125     // out0
126     // 5:
127     // in:0
128     // out0
129     // 6:
130     // in:0
131     // out0
132     return 0;
133 }



四、割点（主要出现在于无向图）

　　1.割点定义（也叫作割顶）

　　　　第一种情况

　　　　　　　就是说如果这个点去掉，那么这个点的儿子无法通过其他点回到这个点的父亲节点，那么这个点就叫做割点

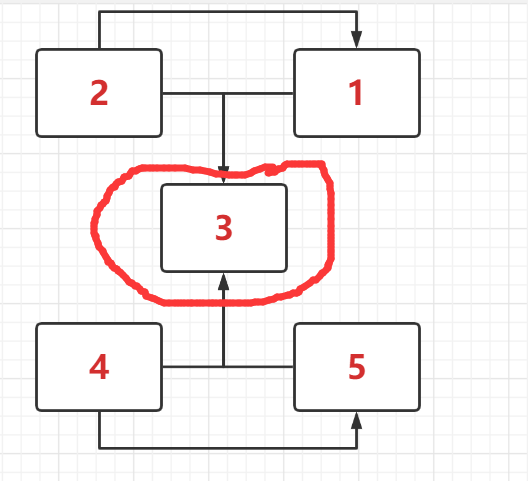

　　　　　　看图

　　　　　　　　



 　　　　此时如果3去掉，1和2,4和5就会是两个独立的子树，我们称3为割点

　　　　第二种情况

　　　　　　如果某个节点的孩子个数大于等于2，这个节点也是割点

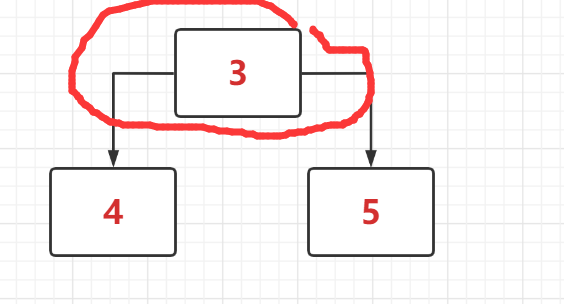

　　　　　　看图

　　　　　　　　



 　　　　　　此时3就是割点

　　　　　　

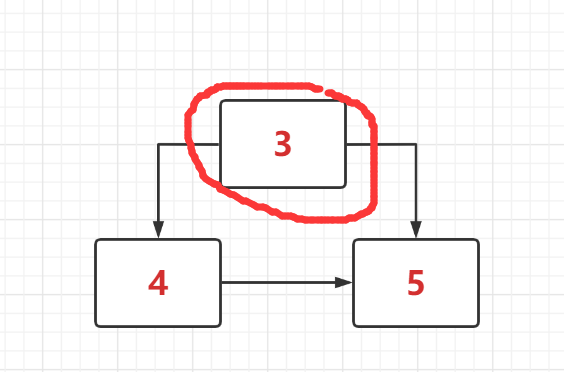

　　　　　　那么有些同学就要说了，那这张图呢？

　　　　　　　　



 　　　　此时这个3就不能算有两个孩子了，因为在dfs中3能走到4，然后从4到5，很明显5的父亲就是4，不是3的孩子

　　　　

　　　　这两种情况转化成代码就是

　　　　if(root !=  cur && low[next] >= dfn[cur])

　　　　　　cur就是割点

　　　　if(root == cur && child >= 2)

　　　　　　cur就是割点



　　　　其他的就和上面的代码差不多了

　　2.特殊代码解释

　　　　对了这里要解释一条神奇的语句　

　　　　　　low[cur] = min(low[cur],dfn[v]);
　　　　为什么强联通的时候写成
　　　　　　low[cur] = min(low[cur],low[v]);
　　　　因为强联通的low承担的就只有一个任务，最早能回溯到的节点
　　　　但是在割点中low还承担了一个任务，就是搜索子树的个数的任务
　　　　

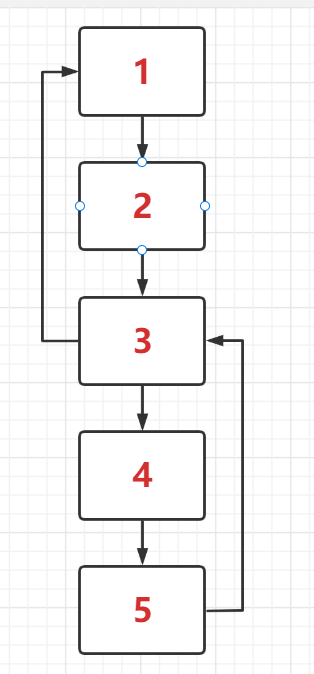

　　　　看个神奇的例子就知道了
　　　　　　





　　　　我们直接从3号节点开始，此时low[3] = dfn[3] = 3；
　　　　如果走了3 --> 1那么low[3] 更新为 low[1] = 1
　　　　那么到5号节点的时候low[5] = dfn[5]更新3的low就会回到比3还早的1号节点，事实证明这是不可以的，因为父亲节点是中转点，如果没有了3，那么5就回不到1,
　　　　所以在5的时候要写这条语句
　　　　　　low[cur] = min(low[cur],dfn[v]);

　　
　　3.代码实现
 1 #include "bits/stdc++.h"
 2 using namespace std;
 3 const int N = 2e4;
 4 bool cut[N + 10];
 5 int dfn[N + 10],low[N + 10];
 6 int idx;
 7 int n,m;
 8 int heads[N + 10];
 9 struct node{
10     int to;
11     int nxt;
12 }edges[200010];
13 int cnt;
14 void add(int u,int v)
15 {
16     edges[++cnt].to = v;
17     edges[cnt].nxt = heads[u];
18     heads[u] = cnt;
19 }
20 void init()
21 {
22     for(int i = 1;i <= N + 10;i++)
23         heads[i] = -1;
24 }
25 void tarjan(int cur,int fa,int root)
26 {
27     int v;
28     int child = 0;
29     dfn[cur] = low[cur] = ++idx;
30     for(int i = heads[cur];i != -1;i = edges[i].nxt){
31         v = edges[i].to;
32         if(!dfn[v]){
33             child++;
34             tarjan(v,cur,root);
35             low[cur] = min(low[cur],low[v]);
36             if(cur == root && child >= 2)
37                 cut[cur] = true;
38             if(cur != root && low[v] >= dfn[cur])
39                 cut[cur] = true;
40         }
41         //防止从儿子访问父亲
42         else if(v != fa)
43             low[cur] = min(low[cur],dfn[v]);
44     }
45 }
46 int main()
47 {
48     cin >> n >> m;
49     init();
50     for(int i = 1;i <= m;i++){
51         int u,v;
52         cin >> u >> v;
53         add(u,v);
54         add(v,u);
55     }
56     for(int i = 1;i <= n;i++)
57         if(!dfn[i])
58             tarjan(i,i,i);
59     int ans = 0;
60     for(int i = 1;i <= n;i++)
61         ans += cut[i];
62     cout << ans << endl;
63     for(int i = 1;i <= n;i++)
64         if(cut[i])
65             cout << i << ' ';
66     return 0;
67 }　

五、割边（主要出现于无向图）
　　1.割边定义
　　　　与割点的定义类似，一旦取消某条边之后，某些点就被分离了。

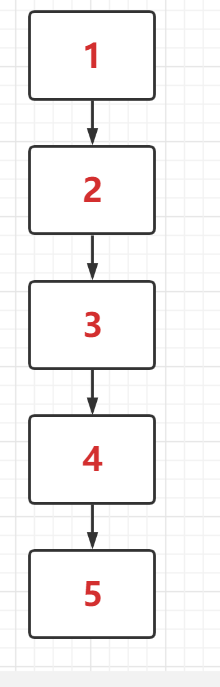

　　　　　比如说：
　　　　　　



 　　　　里面的每一条边都是割边

　　　　（1）去掉4-5这条边，那么5就被孤立了

　　　　（2）去掉3-4这条边，4和5就被孤立了

　　　　（3）去掉2-3这条边，那么3 4 5就被孤立了

　　　　（4）去掉1-2这条边，那么2 3 4 5就被孤立了

　　所以有四条割边

　　2.割边实现

　　　　我们发现被取消的那条边，都是连父亲节点都回不去了，因此和割点代码类似

　　　　　　转换成代码为if(low[next] > dfn[cur])

　　　　　　　　此时cur---->next就是割边

　　　　只有这一种情况。所以比割点代码还要简单一点

　　3.代码实现

 1 #include "bits/stdc++.h"
 2 using namespace std;
 3 int n,m;
 4 int dfn[100010];
 5 int low[100010];
 6 int heads[100010];
 7 struct node{
 8     int to;
 9     int nxt;
10 }edges[200010];
11 int ans;
12 int cnt;
13 int idx;
14 void init()
15 {
16     for(int i = 1;i <= n;i++)
17         heads[i] = -1;
18 }
19 void add(int u,int v)
20 {
21     edges[++cnt].to = v;
22     edges[cnt].nxt = heads[u];
23     heads[u] = cnt;
24 }
25 void tarjan(int cur,int fa)
26 {
27     dfn[cur] = low[cur] = ++idx;
28     for(int i = heads[cur];i != -1;i = edges[i].nxt){
29         int v = edges[i].to;
30         if(!dfn[v]){
31             tarjan(v,cur);
32             low[cur] = min(low[cur],low[v]);
33             if(low[v] > dfn[cur])
34                 cout << cur << "->" << v << endl;
35         }
36         else if(v != fa)
37             low[cur] = min(low[cur],dfn[v]);
38     }
39 }
40 int main()
41 {
42     cin >> n >> m;
43     init();
44     int u,v;
45     for(int i = 1;i <= m;i++){
46         cin >> u >> v;
47         add(u,v);
48         add(v,u);
49     }
50     for(int i = 1;i <= n;i++)
51         if(!dfn[i])
52             tarjan(i,i);
53     return 0;
54 }
