一款高耐压 电路精简的PD快充诱骗协议芯片XSP28支持多种快充协议取电

随着科技的发展，USB-C接口逐渐成为手机、平板电脑、小型家电等新型电子设备的主流接口，相较于过去繁杂的传统接口，USB-C不仅简化了消费者的使用体验，也降低了制造商的生产成本。

特别是随着PD协议的普及，Type-C接口因其支持正反插和高达240W的充电功率，正逐渐取代microUSB以及各类专用DC适配器。而为了实现USB-C接口的高效电力和数据传输，设备内部需要集成符合USB PD标准的握手协议芯片，即PD Sink或PD诱骗芯片。这些芯片通过与供电端协商电压和电流，确保充电过程安全、快速且高效。

汇铭达XSP28

汇铭达XSP28是一款高度集成的USB PD受电端芯片（PD sink, 也叫PD诱骗芯片）。传输额定功率高达100W。它兼容PD2.0/3.0协议，QC2.0/3.0协议、华为FCP协议和三星AFC协议。可以使用市面上各种快充适配器代替传统DC电源。芯片脚耐压高达21V，使其在快充设备中能稳定处理高压输入，同时通过内部LDO降低损耗。XSP28芯片电路非常简单，外围只需要一颗电容就能完成整个诱骗电路，有效降低BOM成本

特性

支持PD协议/QC协议/FCP协议/AFC协议
支持电压自动向下兼容
支持芯片脚耐压高达21V
支持通过 I/O 选择电压档位
支持和充电管理芯片组合，实现快充充电功能

支持电压档位

PD 协议：5V、9V、12V、15V、20V
QC 协议：5V、9V、12V、20V
三星 AFC 协议：5V、9V
FCP 协议：5V、9V、12V

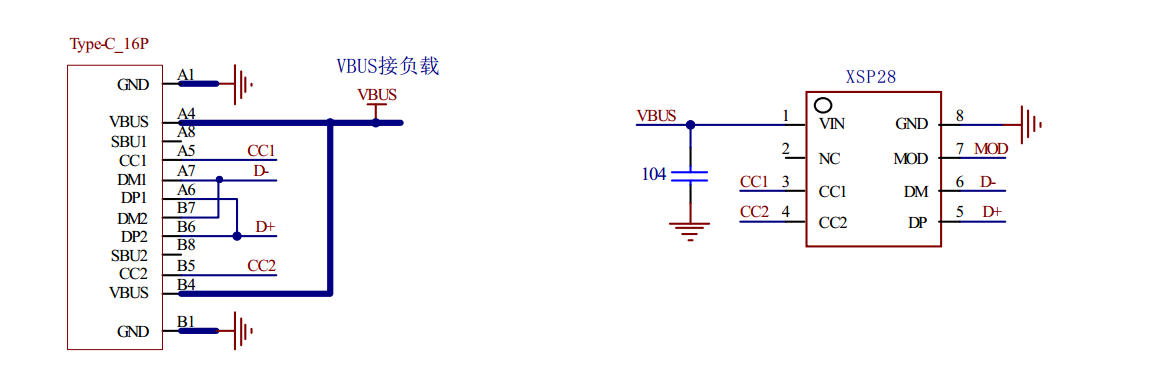

XSP28电路非常简单，外围元器件只需要一颗电容就能实现诱骗快充功能。

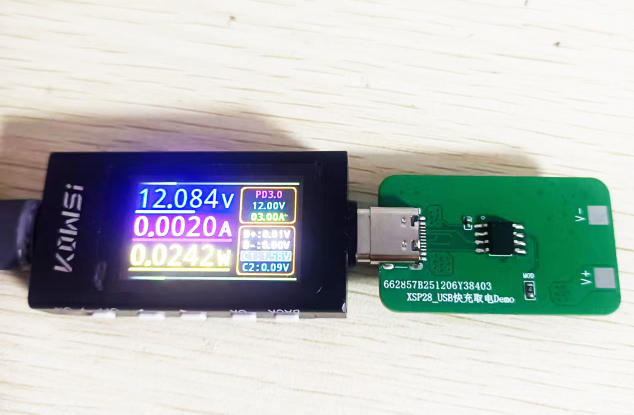

得益于XSP28集成多种快充协议，支持从USB-A口快充适配诱骗出5V9C12V20V电压，和Type-C口快充适配器诱骗出5V9V12V15V20V电压。兼容性非常强大

应用案例

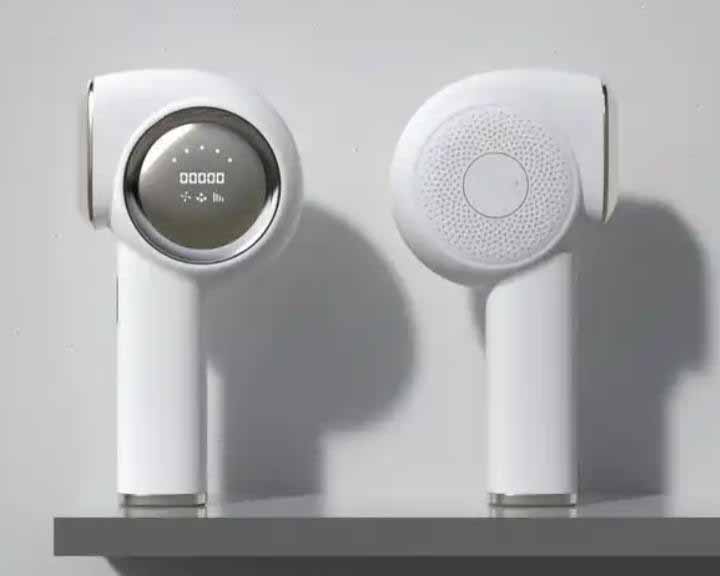

脱毛仪

这款手持脱毛仪设计十分精巧，内置半导体激光器，直接发射特定波长的激光。内置3串2000mAh锂电池，支持USB-C接口充电, 使用XSP28诱骗协议芯片和充电管理芯片组合充电，可以使用手机充电器或者移动电源充电。

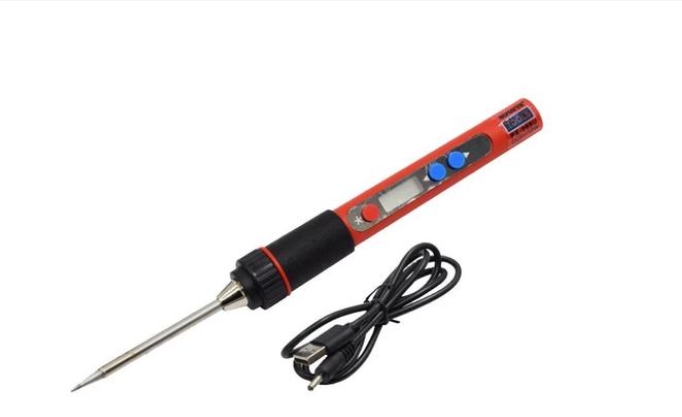

智能电烙铁

这款电烙铁采用USB-C接口供电，内置XSP28诱骗芯片，支持PD、QC、FCP和AFC供电，最大加热功率为100W。电烙铁采用人体工学设计，设有OLED数显屏幕，采用PID控温，并且具备感应休眠功能。

总结：XSP28是一款支持多种快充协议的诱骗协议芯片，芯片耐压高达21V, 允许简化外部电路保护元件，减少PCB空间占用，同时芯片电路非常简单，外围元器件非常少，有效降低了BOM成本，性价比超高。XSP28应用非常广泛，如各种小家电，美容设备、电动工具等Type-C口产品都有其身影
