Type-C PD快充诱骗协议芯片PD3.1支持从充电器获取5V9V12V15V28V

随着科技的飞速发展，电子设备的智能化和便携化已成为趋势。在这个过程中，Type-C接口因其高速传输、正反可插以及强大的扩展能力，逐渐成为主流接口标准。然而，Type-C接口的广泛应用也带来了一系列挑战，其中之一便是如何确保设备能够正确识别并使用各种不同的充电方式和协议。为解决这一问题，Type-C接口协议诱骗芯片应运而生，成为提升设备兼容性与充电效率的关键技术

什么是协议诱骗芯片？

‌协议诱骗芯片‌是一种能够模拟符合USB Type-C接口规范的电源管理单元（PDIC）的芯片，主要用于与供电端（如PD充电器）进行协议通信，从而申请所需的电压供电。其核心功能是通过与充电器的PD协议芯片握手通信，模拟特定设备的握手协议，诱使充电器输出更高的电压，以满足设备的充电需求

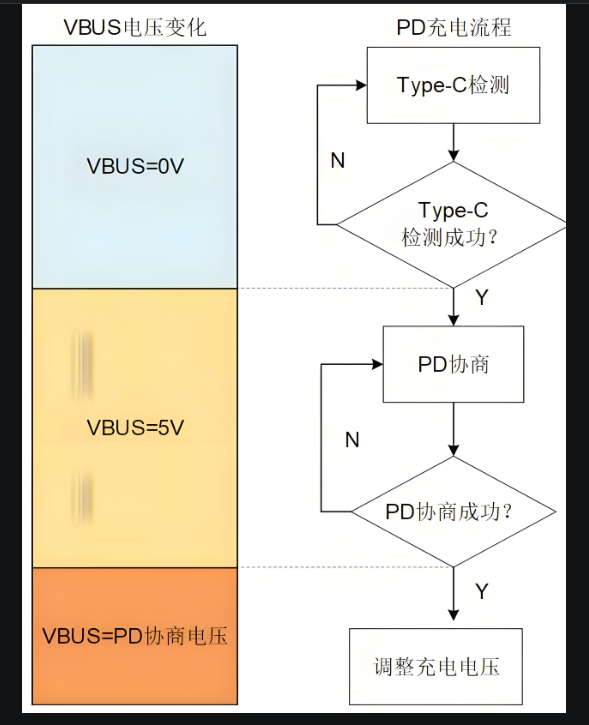

协议诱骗芯片的工作原理

协议诱骗芯片内置了PD通讯模块，通过与供电端的PD协议芯片进行通信，申请所需的电压供电。具体工作原理包括以下几个步骤
充电器广播消息‌：充电器会对外广播电源信息。
‌接收消息并应答‌：协议诱骗芯片收到消息后处理数据并应答充电器。
‌发送请求电压档位‌：协议诱骗芯片发送请求电压档位消息，如9V、12V等。
‌充电器应答并调整档位‌：充电器根据请求调整输出电压档位，并等待确认消息。
‌确认并输出快充电压‌：诱骗协议芯片发送确认消息后，充电器输出快充电压，完成充电过程‌

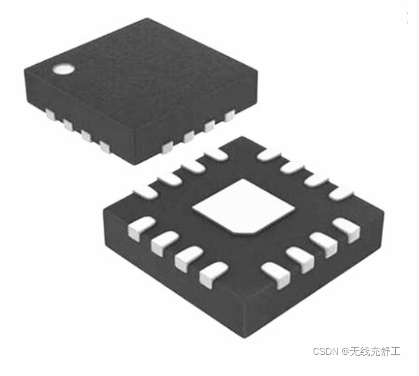

XSP16芯片概述

XSP16是一款支持多种快充协议的受电端快充协议芯片（协议诱骗芯片），能过够获取市面上所有充电器所支持的5V9V12V15V20V28V电压档位。支持串口通讯，外部芯片可通过串口读取适配器的电压/电流信息。支持自适应适配器电压档位。

集成多种快充协议、兼容性强

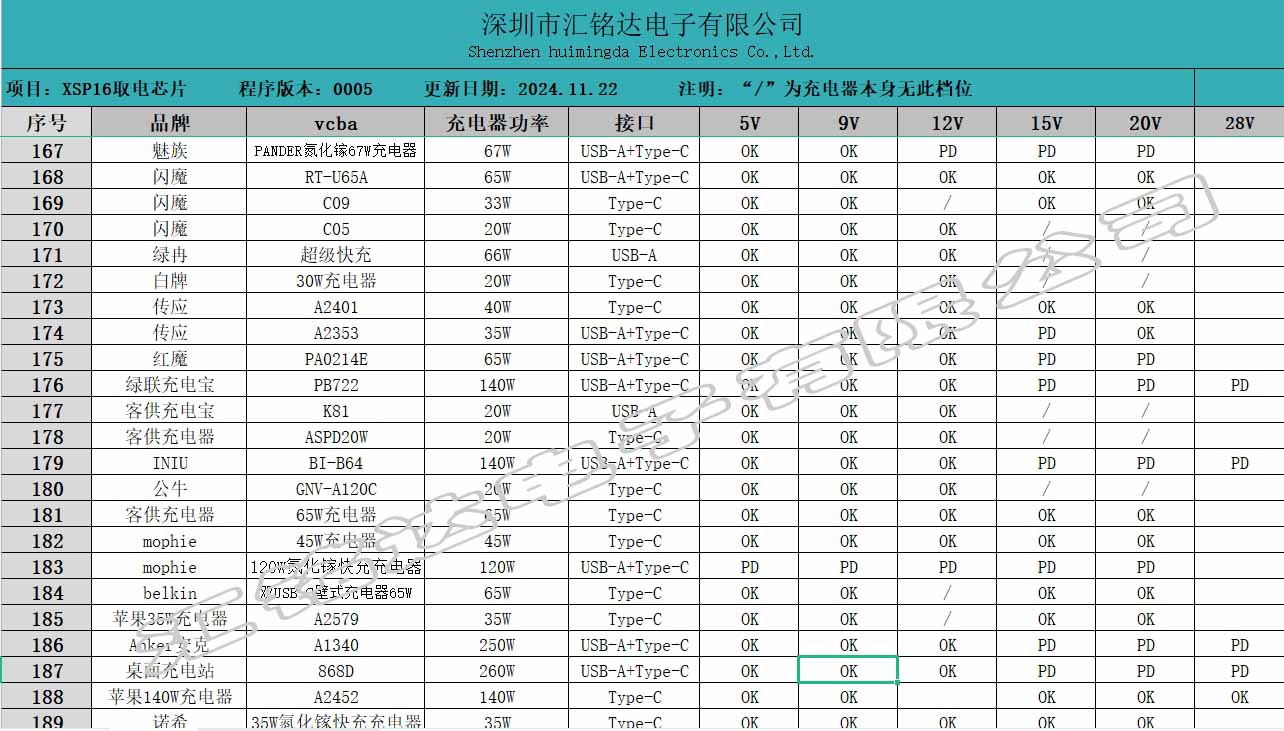

集成PD2.0/3.0/3.1协议、QC2.0/3.0协议、三星AFC协议、华为FCP协议，使用几百款市面常见的适配器对XSP16的兼容性进行测试，测试结果得出它能够诱骗出这些适配所支持的5V9V12V15V20V28V电压的档位。

140W大功率供电，提供高效的充电体验

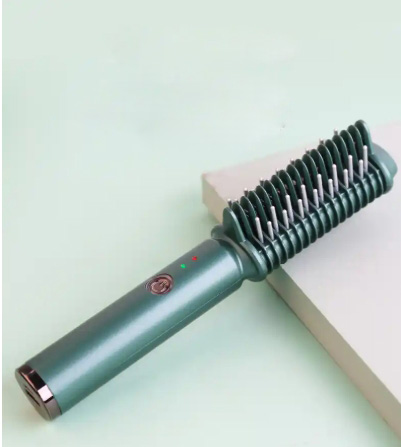

支持140W大功率供电能够显著提升充电速度，特别是对于小型发热设备，如卷发棒、烧水杯等，大功率供电能够显著提升发热速度，提高使用效率。

自适应适配器电压，兼容性更强

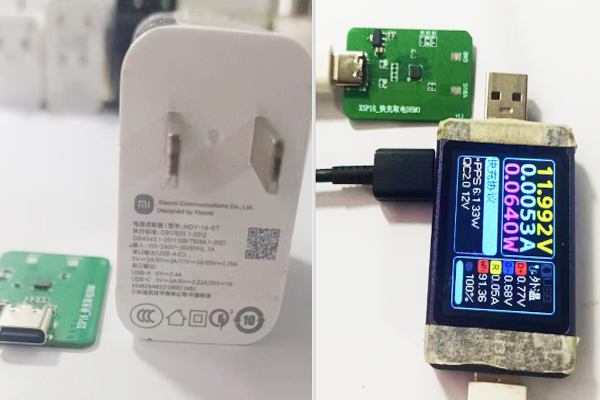

支持自适应适配器电压档位，例如XSP16设置的电压为20V，连接的适配器支持的最大电压为12V,XSP16会自动诱骗出12V,电流不受限由适配器决定。

支持UART串口读取适配器电压/电流信息

当产品功率过大时使用小于产品功率的适配器给其供电就会导致适配器过载复位重启，所以大功率设备建议使用XSP16取电，使用单片机通过串口读取适配器功率信息来调整负载的大小，避免了适配器因为过载导致复位重启。

应用场景

移动电源‌：通过诱骗芯片XSP16，移动电源可以与PD充电器进行智能协商，获取5V、9V、12V、15V、20V、28V电压档位，从而提供快速充电功能。

‌电动工具‌：在电动工具中，诱骗芯片XSP16可以稳定输出28V电压，最大支持5A电流传输，适用于28V电动工具的供电需求。

‌智能家居设备‌：在智能家居领域，诱骗芯片XSP16可以配合Buck-Boost电路，实现12V/15V双模输出，满足智能音箱等设备的多样化需求。

‌其他电子设备‌：XSP16芯片和充电管理芯片组合还可以应用于其他需要快速充电的设备，如平板电脑、笔记本电脑等。通过与充电器的智能协商，这些设备可以在不内置完整PD协议栈的情况下享受快充便利‌
