内核-⑥APC机制

1. APC本质

  • 终止线程，是我们提供一个函数给线程，线程在某个时刻会调用这个函数，才会终止，这个函数就是APC(异步过程调用)。并不是说我们可以直接控制这个线程。
    • 线程是不能被“杀掉”、“挂起”、“恢复”的，线程在执行的时候自己占据着CPU,别人怎么可能控制它呢？
    • 举个极端的例子：如果不调用API,屏蔽中断,并保证代码不出现异常，线程将永久占用CPU，何谈控制呢?所以说线程如果想“死”，一定是自己执行代码把自己杀死，不存在“他杀”这种情况！
    • 那如果想改变一个线程的行为该怎么办呢?
    • 可以给他提供一个函数，让它自己去调用，这个函数就是APC(Asyncroneus Procedure Call)，即异步过程调用。

1.1 APC队列

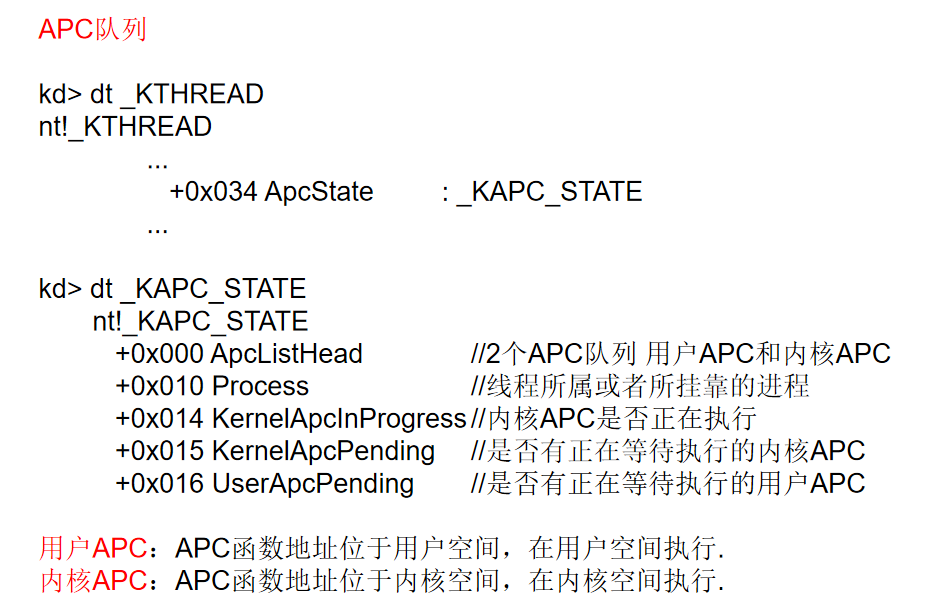

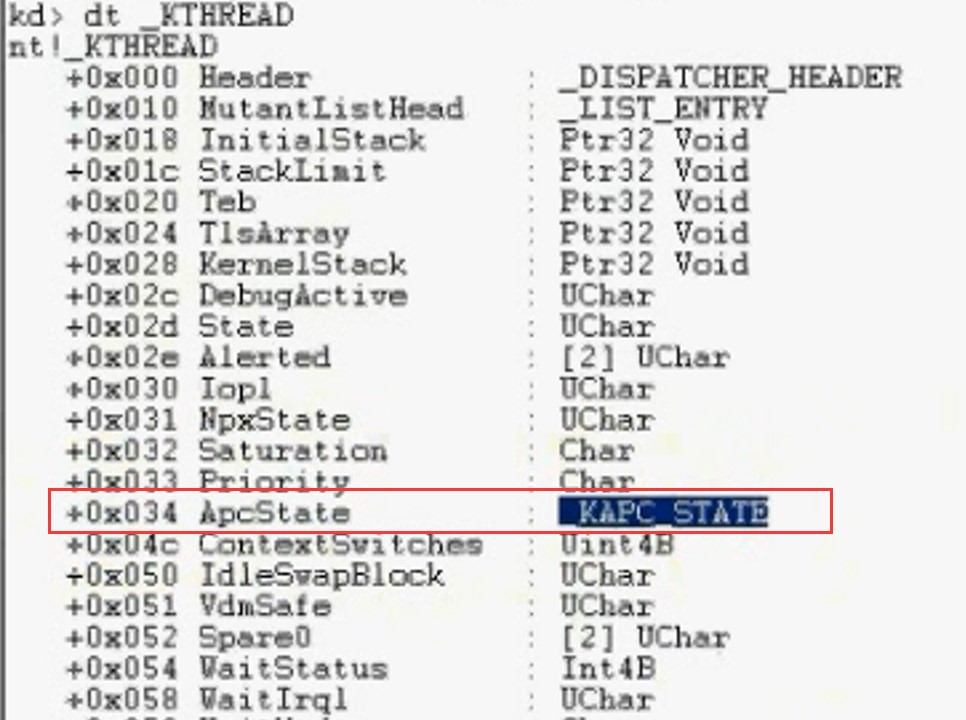

  • _KAPC_STATE结构体
    • 一个线程有一份APC队列

    • 1.1.1 ApcState结结构

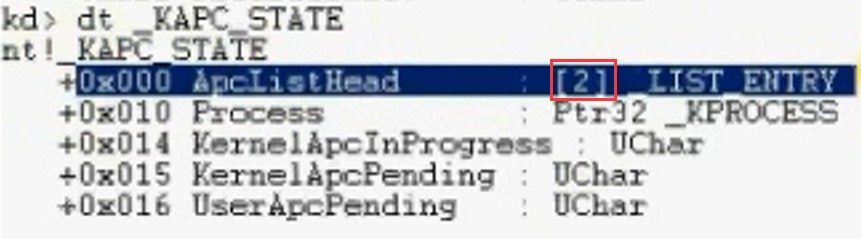

      • ApcListHead：两个双向链表，16字节。里面存储的就是APC结构体的ApcListEntry，通过结构体可以找到APC函数
        • 线程执行到某一个时刻的时候，会检查APC表，发现有APC函数的时候，就会调用这个函数
        • 两个链表：第一个链表存储0环函数(函数地址高2GB)，第二个链表存储3环函数(函数地址低2GB)
      • Process：进程结构体
        • 情况①，没有挂靠进程：指向该线程的父进程
        • 情况②，已经挂靠进程：指向K_THREAD的进程结构体，即：所挂靠的进程结构体
      • KernelApcInProgress：当前内核APC的程序是否正在执行，1：正在执行
      • KernelApcPending：当前APC是否存在内核APC函数，存在为1，不存在为0
      • UserApcPending：当前APC是否有3环APC函数，存在为1，不存在为0

1.2 APC结构体

1.3 APC函数调用时机

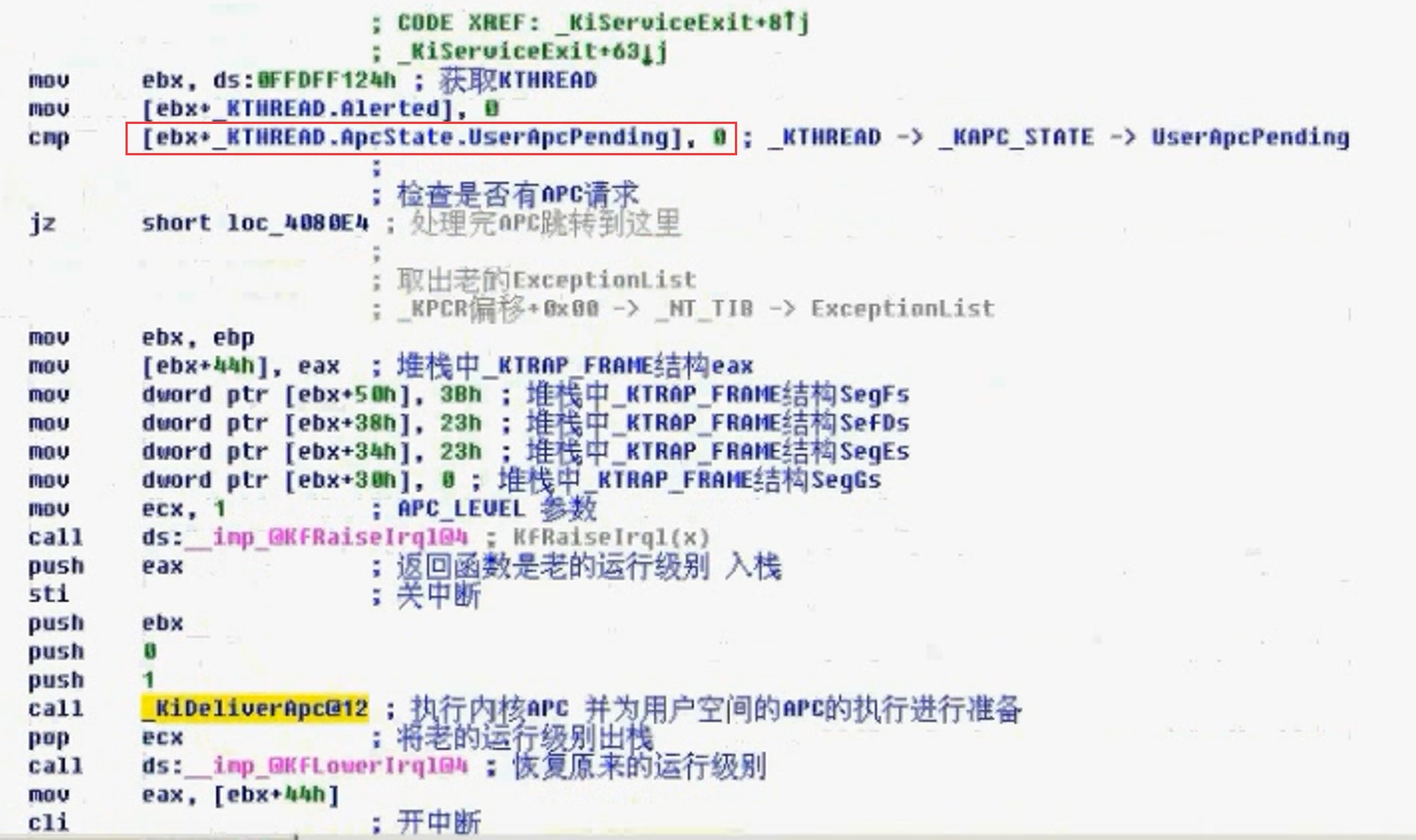

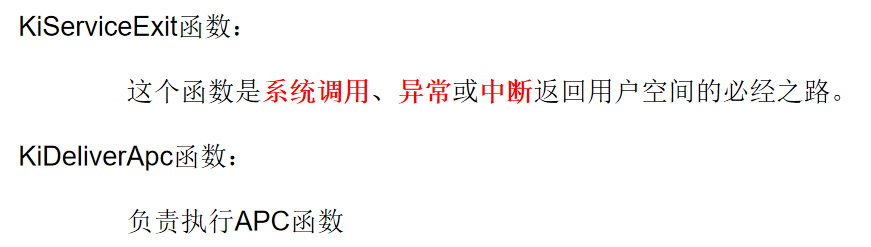

  • 1.3.1 IDA分析KiServiceExit函数
    • 判断是否存在3环的APC，存在的话会继续往下走，调用_KiDeliverApc处理APC队列里面的函数
    • 0环的APC函数KiDeliverApc是一定会处理的，不需要判断。
    • _KiDeliverApc是专门处理APC函数的函数，参数1的值为0就只处理内核APC，值为1内核和用户APC都会处理。

  • 1.4 总结

    • 如果想要控制某一个线程，我们不能直接控制这个线程，而是要给这个线程发送一个APC函数，插入到APC队列中。这个线程触发中断、系统调用、异常的其中一种情况的时候就会调用我们发送过去的APC函数，从而达到间接控制这个线程的目的，APC函数处理完成之后，将会从APC队列中移除这个APC函数。
    • APC队列存储在ApcState结构体中的ApcListHead

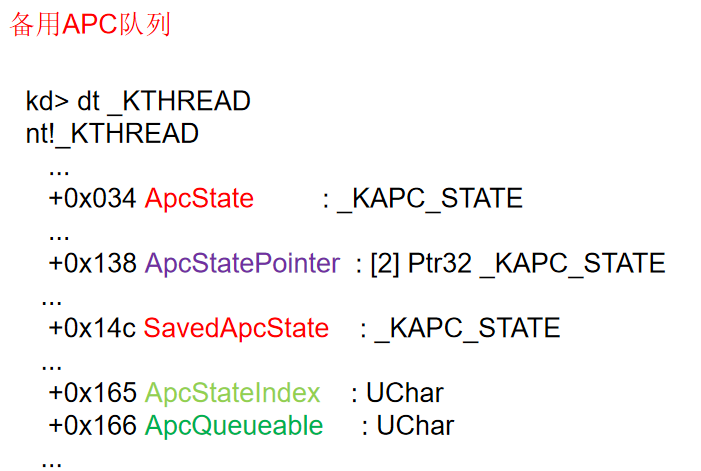

2. 备用APC队列

  • SavedApcState的意义
    • 线程APC队列中的APC函数都是与进程相关联的，具体点说：A进程的T线程中的所有APC函数，要访问的内存地址都是A进程的。
    • 但线程是可以挂靠到其他的进程：比如A进程的线程T，通过修改Cr3(改为B进程的页目录基址)，就可以访问B进程地址空间，即所谓“进程挂靠”。
    • 当T线程挂靠B进程后，APC队列中存储的却仍然是原来的APC！具体点说，比如某个APC函数要读取一个地址为0x12345678的数据，如果此时进行读取，读到的将是B进程的地址空间，这样逻辑就错误了!
    • 为了避免混乱，在T线程挂靠B进程时，会将ApcState中的值暂时存储到SavedApcState中，等回到原进程A时，再将APC队列恢复。
    • 所以，SavedApcState又称为备用APC队列。
    • 总结:当线程挂靠之后，线性地址已经不是当前进程的线性地址了，但APC中的地址又是当前线程的地址，所以做一个备份。当取消挂靠时，将备份的内容复原。
  • 挂靠环境下ApcState的意义
    • 在挂靠的环境下，也是可以向线程APC队列插入APC的，那这种情况下，使用的是哪个APC队列呢？
      • A进程的T线程挂靠B进程，A是T的所属进程，B是T的挂靠进程
      • ApcState              B进程相关的APC函数
      • SavedApcState    A进程相关的APC函数
    • 在未挂靠情况下，当前进程(ApcState.Process)就是所属进程A，如果是挂靠情况下，当前进程(ApcState.Process)就是挂靠进程B(可回顾1.1.1)。
  • ApcSatePointer
    • 为了操作方便，_KTHREAD结构体中定义了一个指针数组ApcStatePointer ，长度为2。
    • 未挂靠情况下：
      • ApcStatePointer[0]  指向 ApcState              //指向父进程
      • ApcStatePointer[1]  指向 SavedApcState    //指向挂靠进程
    • 挂靠情况下：
      • ApcStatePointer[0]  指向 SavedApcState    //还是指向父进程(备份后SavedApcState指向父进程)
      • ApcStatePointer[1]  指向 ApcState             //指向挂靠进程(备份后ApcState指向挂靠进程)
  • ApcStateIndex
    • ApcStateIndex用来标识当前线程处于什么状态：
    • 0 正常状态  1 挂靠状态
  • 通过ApcStatePointer和ApcIndex组合寻址
    • ApcStatePointer[ApcIndex]
    • 未挂靠情况下，向ApcState队列中插入APC时：
      • ApcStatePointer[0]  指向 ApcState 此时ApcStateIndex的值为0
      • ApcStatePointer[ApcStateIndex]  指向 ApcState
    • 挂靠情况下，向ApcState队列中插入APC时：
      • ApcStatePointer[1]  指向 ApcState 此时ApcStateIndex的值为1
      • ApcStatePointer[ApcStateIndex]  指向 ApcState
    • 总结：
      • 无论什么环境下，ApcStatePointer[ApcStateIndex] 指向的都是ApcState
      • ApcState则总是表示线程当前使用的apc状态，只是挂靠和不挂靠的情况下使用的内存空间不一样
  • ApcQueueable
    • ApcQueueable用于表示是否可以向线程的APC队列中插入APC。
    • 当线程正在执行退出的代码时，会将这个值设置为0 ，如果此时执行插入APC的代码(KeInsertQueueApc后面会说到)，在插入函数中会判断这个值的状态，如果为0，则插入失败。

总结

  • 每个线程都有一个APC队列和一个备用APC队列
  • 线程未挂靠进程时，ApcState里面的APC队列的地址使用的进程空间就是父进程的
  • 线程已挂靠进程时，ApcState里面的APC队列的地址使用的进程空间是挂靠进程的
  • 线程的ApcStatePointer是一个数组，存储了2个ApcState结构，一个指向ApcState，一个指向SavedApcState
    • 未挂靠进程时：ApcStatePointer[0]指向ApcState，ApcStatePointer[1]指向SavedApcState
    • 已挂靠进程时，ApcStatePointer[0]指向SavedApcState，ApcStatePointer[1]指向ApcState
    • 不管什么情况下，ApcStatePointer[0]都是指向父进程的进程空间
  • ApcStateIndex标志着当前是否处于挂靠状态，1则表示挂靠状态，0表示正常状态
  • ApcStatePointer[ApcStateIndex]则永远指向ApcStater
  • ApcQueueable为0说明此时不能向该线程插入APC队列

3. APC挂入流程

  • 无论是正常状态还是挂靠状态，都有两个APC队列，一个内核队列，一个用户队列。
  • 每当要挂入一个APC函数时，不管是内核APC还是用户APC，内核都要准备一个KAPC的数据结构，并且将这个KAPC结构挂到相应的APC队列中。

3.1 APC结构体

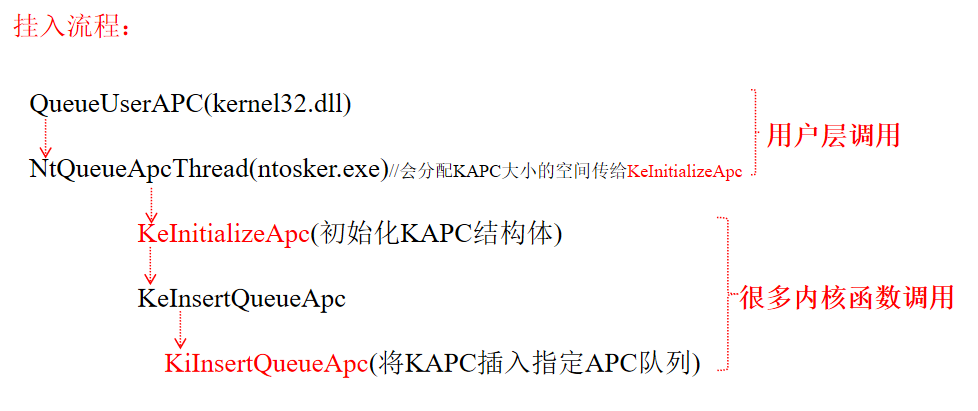

3.2 挂入流程

  • KeInitializeApc函数
    VOID KeInitializeApc
(
IN PKAPC Apc,//KAPC指针
IN PKTHREAD Thread,//目标线程，会挂到KAPC.Thread
IN KAPC_ENVIRONMENT TargetEnvironment,//0 1 2 3四种状态(对应KAPC.ApcStateIndex)
IN PKKERNEL_ROUTINE KernelRoutine,//销毁KAPC的函数地址
IN PKRUNDOWN_ROUTINE RundownRoutine OPTIONAL,
IN PKNORMAL_ROUTINE NormalRoutine,//用户APC总入口或者内核apc函数
IN KPROCESSOR_MODE Mode,//要插入用户apc队列还是内核apc队列(KAPC.ApcMode)
IN PVOID Context//情况①内核APC：NULL  情况②用户APC：真正的APC函数
)

参考：KeInitializeApc函数(内核函数)
    • TargetEnvironment(对应KAPC.ApcStateIndex)
      • 与KTHREAD(+0x165)的属性同名，但含义不一样：
      • ApcStateIndex 有四个值：
      • 0 ：原始环境 ，1：挂靠环境 ，2： 当前环境 ，3：APC时的当前环境
      • 2与3的区别：真正插入的时候，APC.StateIndex的值可能与初始化的时候不一样，如：初始化时是挂靠环境，但是插入时是非挂靠环境，但是我只想将APC插入到ApcStateIndex的环境下(当前环境，可能是挂靠也可能是非挂靠)，此时使用3就可以解决这个问题
      • 值为0和1：
        • 未挂靠情况下：
          •  ApcStatePointer[0]  指向 ApcState             //父进程内存的APC
          • ApcStatePointer[1]  指向 SavedApcState    //挂靠进程内存的APC
        • 挂靠情况下：
          • ApcStatePointer[0]  指向 SavedApcState    //父进程内存的APC
          • ApcStatePointer[1]  指向 ApcState             //挂靠进程内存的APC
      • 值为2 ：
        • 初始化时，写入当前进程的ApcState ：若挂靠了，那就是挂靠进程内存的APC，没挂靠，就是父进程内存的APC
        • 初始化的时候获取KTHREAD.ApcStateIndex的值，插入的时候插入到ApcStatePointer[ApcStateIndex]
      • 值为 3：
        • 插入时，写入当前进程的ApcState
        • 真正要插入APC的时候，再获取KTHREAD.ApcStateIndex的值,插入到ApcStatePointer[ApcStateIndex]
  • KiInsertQueueApc函数说明
    • 1) 根据KAPC结构中的ApcStateIndex找到对应的APC队列
    • 2) 再根据KAPC结构中的ApcMode确定是用户队列还是内核队列
    • 3) 将KAPC挂到对应的队列中(挂到KAPC的ApcListEntry处)
    • 4) 再根据KAPC结构中的Inserted置1，标识当前的KAPC为已插入状态
    • 5) 修改KAPC_STATE结构中的KernelApcPending/UserApcPending
      • 插入成功后，修改UserApcPending时有可能失败，要想成功需要满足以下条件
        • ①被插入APC的那个线程需要处于等待状态
        • ②等待状态需要是由用户主动导致的，如sleep，WaitForSingleObject等
        • ③被插入APC的线程支持被APC唤醒，即：KTHREAD.Alertable的值为真
    • 若UserApcPending的值没有成功修改，则有可能不会执行APC函数，除非该线程又被插入新的APC，UserApcPending的值被修改为1了

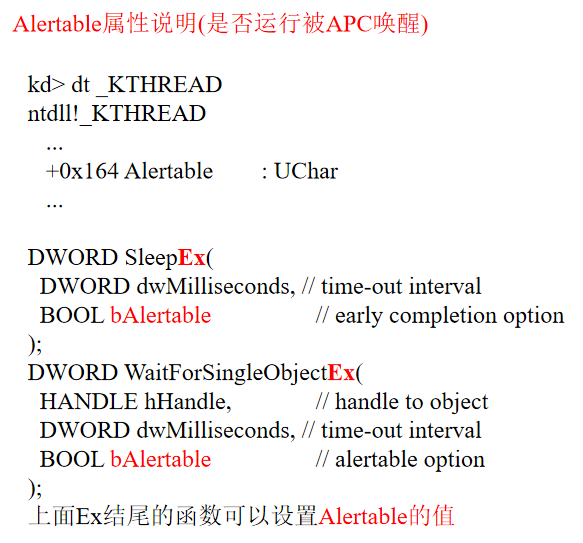

    • KTHREAD.Alertable属性

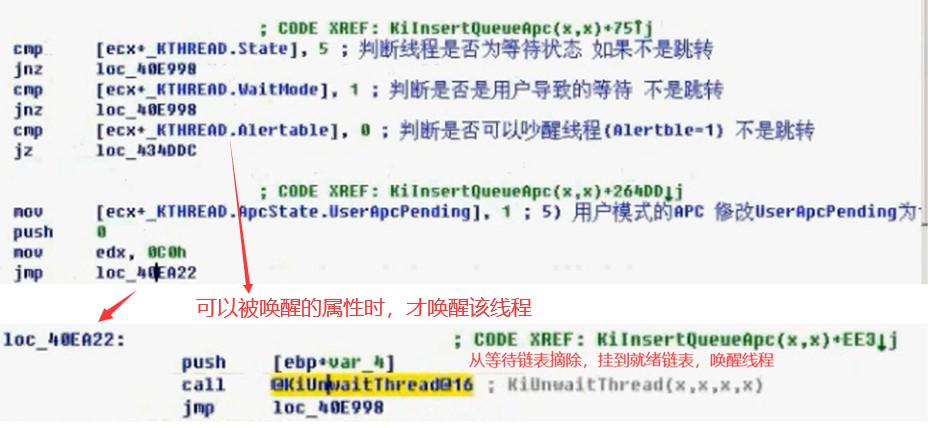

IDA分析KiInsertQueueApc函数
      • 小结：
      • 1、Alertable=0 当前插入的APC函数未必有机会执行：UserApcPending = 0
      • 2、Alertable=1
        • UserApcPending = 1
        • 将目标线程唤醒(从等待链表中摘出来，并挂到调度链表)

3.3 总结

  • 3环用户挂入APC流程比较繁琐，需要从kernel32.dll一层一层调用到内核函数初始化KAPC结构体，再执行插入函数0环挂入APC就可以直接调用内核函数初始化KAPC结构体，执行插入函数。
    • 初始化KAPC结构体：KeInitializeApc函数
    • 插入KAPC结构体：KiInsertQueueApc函数
      • ①根据KAPC结构体中的ApcStateIndex找到需要插入的ApcState或SavedApcState中的KAPC双向链表
      • ②根据KAPC结构体中的ApcMode，决定插入到用户队列还是内核队列
      • ③将KAPC挂到对应的KPAC.ApcListEntry中(K_THREAD的KAPC_STATE ApcState的ApcListHead就是APC队列头)
      • ④将该APC的Inserted置为1，表示本APC已经挂入APC队列
      • ⑤修改K_THREAD的KAPC_STATE ApcState中的KernelApcPending和UserApcPending，表示当前线程存在APC函数
        • 修改UserApcPending可能不成功，需要满足3个条件，若UserApcPending修改不成功，那么APC函数不一定会执行

4. 内核APC执行过程

  • APC函数的执行与插入并不是同一个线程，具体点说：在A线程中向B线程插入一个APC，插入的动作是在A线程中完成的，但什么时候执行则由B线程决定!所以叫“异步过程调用”。

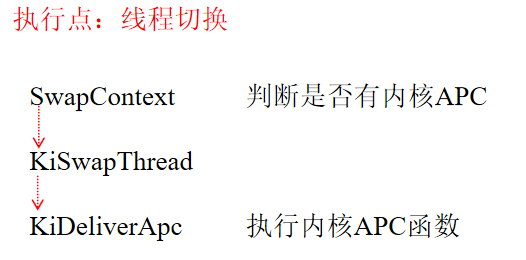

4.1 执行点1

  • 4.1.1 分析内核模块的SwapContex函数

4.2 执行点2

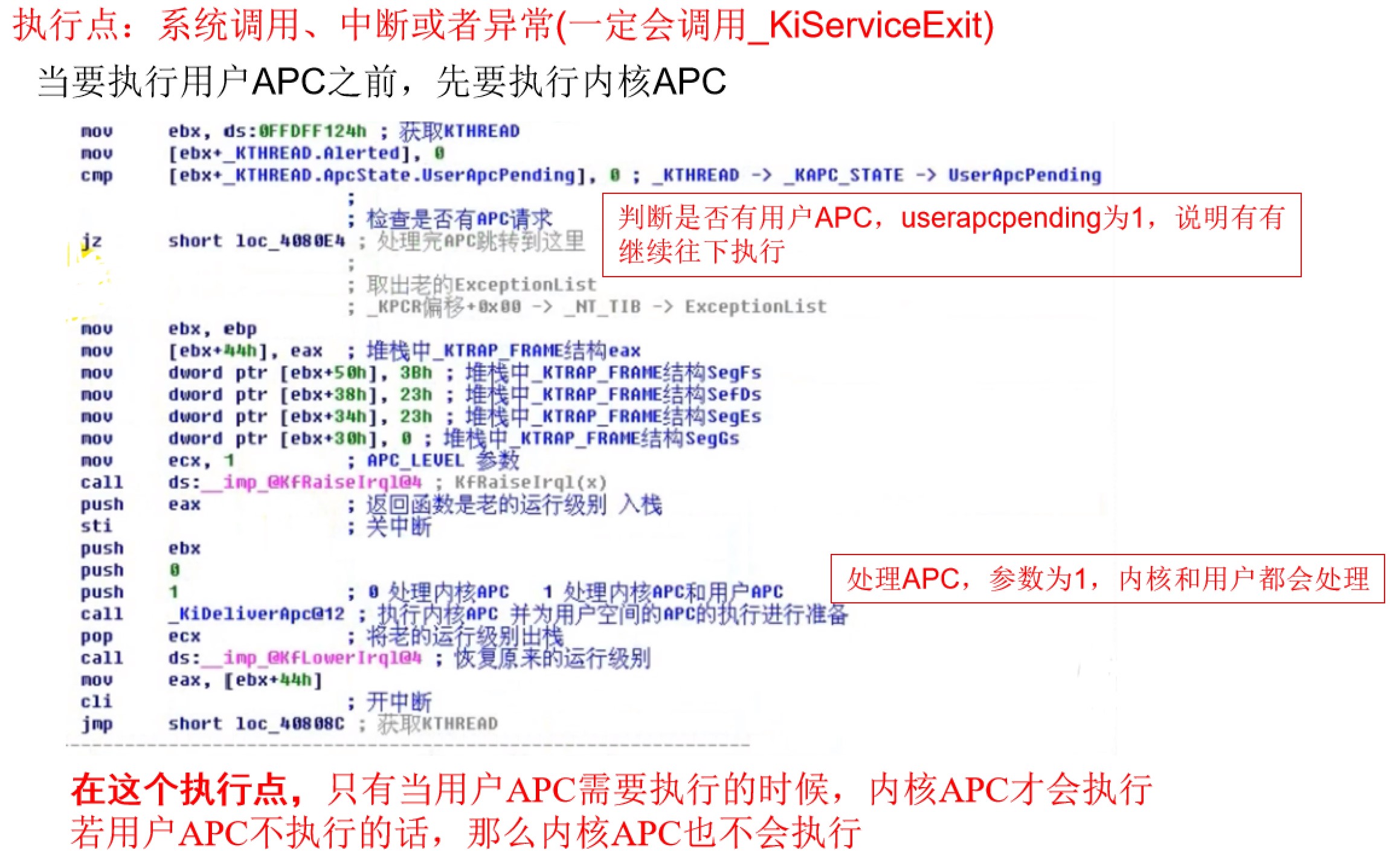

  • 当产生系统调用、中断或者异常，线程在返回用户空间前都会调用_KiServiceExit函数，在_KiServiceExit会判断是否有要执行的用户APC，如果有则调用KiDeliverApc函数(第一个参数为1)进行处理，没有则直接return
  • 4.2.1 分析内核模块的SwapContex函数
    • 当UserApcPending为0时，没有用户APC，那么内核APC也不会执行了

4.3 内核APC调用

  • 4.3.1 IDA分析内核模块，KiDeliverApc函数执行流程
    • 1) 判断第一个链表是否为空
    • 2) 判断KTHREAD.ApcState.KernelApcInProgress是否为1(当前APC是否正在执行)
    • 3) 判断是否禁用内核APC(KTHREAD.KernelApcDisable是否为1)
    • 4) 将当前链表的KAPC结构体从链表中摘除(我们是通过链表找到这个KAPC的)
    • 5) 执行KAPC.KernelRoutine指定的函数 释放KAPC结构体占用的空间
    • 6) 将KTHREAD.ApcState.KernelApcInProgress设置为1 标识正在执行内核APC
    • 7) 执行真正的内核APC函数(KAPC.NormalRoutine)
    • 8) 执行完毕 将KernelApcInProgress改为0
    • 9) 循环第1)步

4.4 总结

  • 1) 内核APC在线程切换的时候就会执行，这也就意味着，只要插入内核APC很快就会执行。
  • 2) 在执行用户APC之前会先执行内核APC。
  • 3) 内核APC在内核空间执行，不需要换栈，一个循环全部执行完毕。
  • 内核APC函数调用的2种情况：
    • ①线程切换
    • ②用户APC调用了(执行用户APC函数前会先执行内核APC函数)
  • KiDeliverApc函数负责执行APC函数，它的第一个参数为0时，仅处理内核APC函数，为1时，处理内核和用户APC函数
    • KiDeliverApc函数处理步骤：
    • 1) 判断第一个链表是否为空
    • 2) 判断当前APC是否正在执行
    • 3) 判断是否禁用内核APC
    • 4) 将当前链表的KAPC结构体从链表中摘除
    • 5) 释放KAPC结构体占用的空间
    • 6) 标识正在执行内核APC
    • 7) 执行真正的内核APC函数
    • 8) 将KernelApcInProgress改为0
    • 9) 循环第1)步

5. 用户APC执行过程

5.1 用户APC的堆栈操作

  • 用户APC函数要在用户空间执行的，这里涉及到大量换栈的操作，比内核APC复杂的多：
    • 当线程从用户层进入内核层时，要保留原来的运行环境，比如各种寄存器，栈的位置等等  (_Trap_Frame)，然后切换成内核的堆栈，如果正常返回，恢复堆栈环境即可。
    • 但如果有用户APC要执行的话，就意味着线程要提前返回到用户空间去执行，而且返回的位置不是线程进入内核时的位置，而是返回到3环执行APC的位置，每处理一个用户APC都会涉及到：
      • 内核-->用户空间(处理APC的位置)-->再回到内核空间

5.2 执行点

  • 当产生系统调用、中断或者异常，线程在返回用户空间前都会调用_KiServiceExit函数，在_KiServiceExit会判断是否有要执行的用户APC，如果有则调用KiDeliverApc函数(第一个参数为1)进行处理，没有则直接return

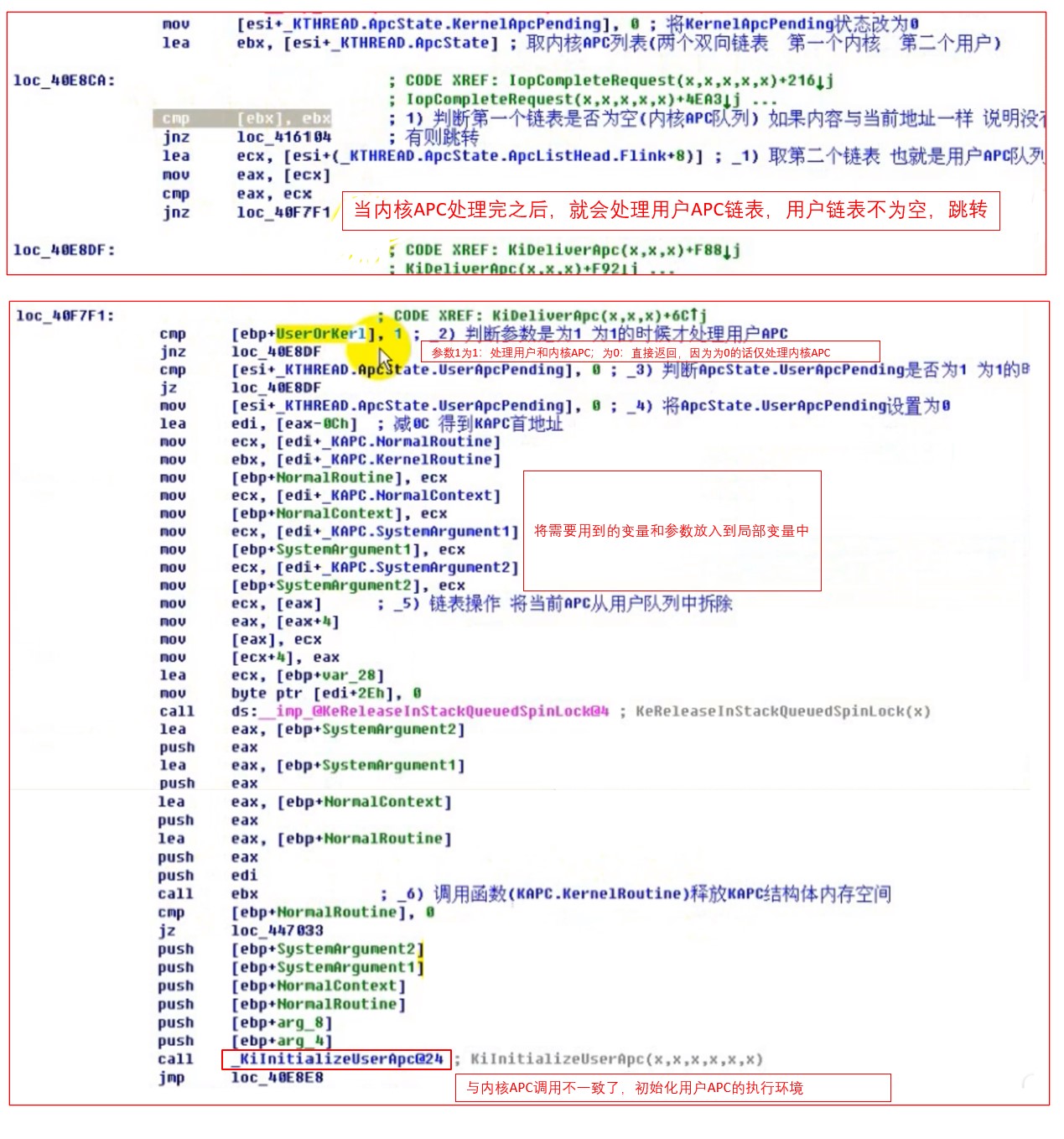

    • 1) 判断用户APC链表是否为空
    • 2) 判断第一个参数是为1
    • 3) 判断ApcState.UserApcPending是否为1
    • 4) 将ApcState.UserApcPending设置为0
    • 5) 链表操作 将当前APC从用户队列中拆除
    • 6) 调用函数(KAPC.KernelRoutine)释放KAPC结构体内存空间

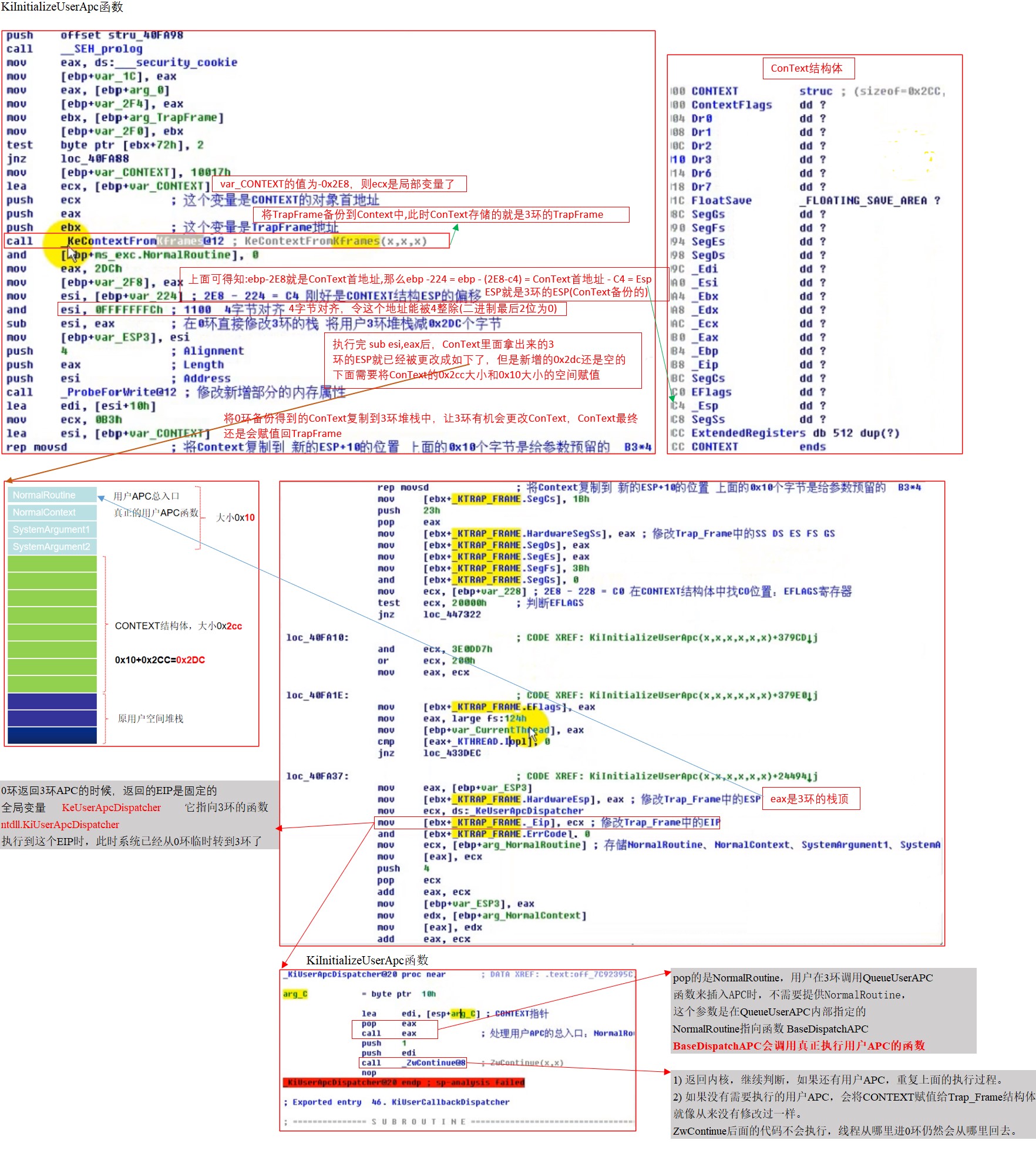

    • 7) 调用KiInitializeUserApc函数
  • KiInitializeUserApc函数

5.3 总结

  • 内核APC
    • 1.内核APC函数在线程切换的时候就执行了，不需要换栈，比较简单，一个循环就可以执行完毕
    • 2.用户APC函数在系统调用，中断，异常返回3环的时候，会判断是否有需要执行的用户APC函数，如果有再执行APC函数
    • 3.每个用户APC函数执行前都会先执行内核APC函数
  • 用户APC
    • 1.判断用户APC链是否为空
    • 2.判断第一个参数是否为1，为1时才会处理用户APC
    • 3.判断_KTHREAD Thread->_KAPC.STATE ApcState -> UChar UserApcPending是否为1，为1则当前APC有3环APC函数
    • 4.将_KTHREAD Thread->_KAPC.STATE ApcState -> UChar UserApcPending设置为0
    • 5.链表操作，将当前APC从用户APC队列中摘除
    • 6.调用KiInitializeUserApc函数，初始化用户APC的执行环境
      • ①申请堆栈空间0x2DC字节(Context大小+APC相关16字节)，备份当前TrapFrame到堆栈中的ConText
      • ②给APC相关的16字节赋值(APC总入口或内核函数、用户APC函数、参数1，参数2)
      • ③修改当前TrapFrame，将TrapFrame修改成3环堆栈，EIP修改成KeUserDispatcher函数
      • ④执行用户APC总入口，它会调用用户APC函数
      • ⑤返回内核，循环操作
