内核-①保护模式

①--------------------------------------保护模式-段的机制 -----------------------------------

学习保护模式的原因

学习了保护模式，可以不通过系统提供的API而直接访问高2G内存。如：读取进程，可以不使用系统API在3环读取进程信息

内核情景分析毛德操

windows内核原理实现潘爱民

1 论证段寄存器96位

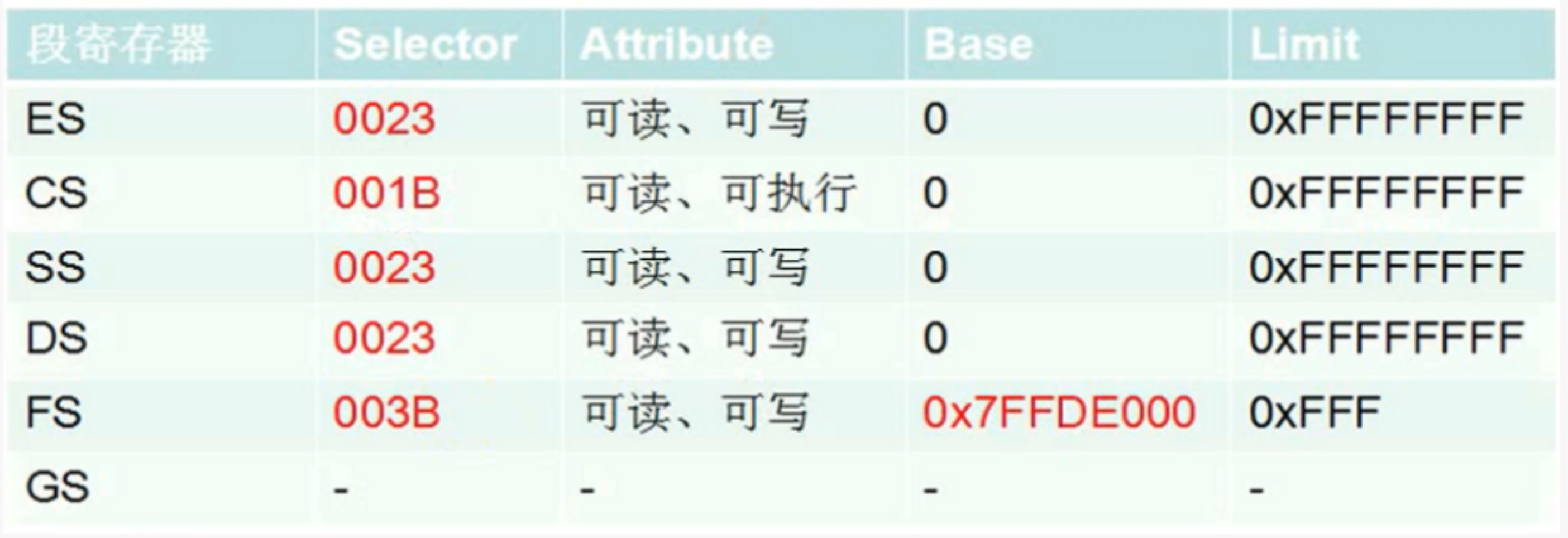

段寄存器一共有八个：ES CS SS DS FS GS LDTR TR

Attrbute属性：

_asm{
    mov ax,cs
    mov ds,ax
    mov dword ptr ds:[地址],eax        //---》报错，cs段不可写入
}
_asm{
    mov ax,ss
    mov ds,ax
    mov dowrd ptr ds:[地址],eax        //---》ss段可以写入
}


_asm{
    mov ax,cs
    mov ds,ax
    mov dword ptr ds:[地址],eax        //---》报错，cs段不可写入
}
_asm{
    mov ax,ss
    mov ds,ax
    mov dowrd ptr ds:[地址],eax        //---》ss段可以写入
}

Base属性：

_asm{
    mov ax,fs
    mov gs,ax
    mov eax,gs:[0]        //---》[0]地址，正常情况不能读也不能写的，但是此时却可以执行成功，
    //说明真正访问的地址是fs.Base+0，相当于mov eax,ds:[0x7ffde000],这个地址是可以读的
}


_asm{
    mov ax,fs
    mov gs,ax
    mov eax,gs:[0]        //---》[0]地址，正常情况不能读也不能写的，但是此时却可以执行成功，
    //说明真正访问的地址是fs.Base+0，相当于mov eax,ds:[0x7ffde000],这个地址是可以读的
}

Limit属性：

mov ax,fs
mov gs,ax
mov eax,gs:[0x1000]【相当于：mov eax,dword ptr ds:[0x7ffde000+0x1000]】，但是ds段的长度是8个F，fs的长度只有3个F
	点击运行，会发现报错，因为0x1000的长度已经超过了0xFFF，在fs的段里面，不能找到0x1000这个地址


mov ax,fs
mov gs,ax
mov eax,gs:[0x1000]【相当于：mov eax,dword ptr ds:[0x7ffde000+0x1000]】，但是ds段的长度是8个F，fs的长度只有3个F
    点击运行，会发现报错，因为0x1000的长度已经超过了0xFFF，在fs的段里面，不能找到0x1000这个地址

2. 段寄存器的结构

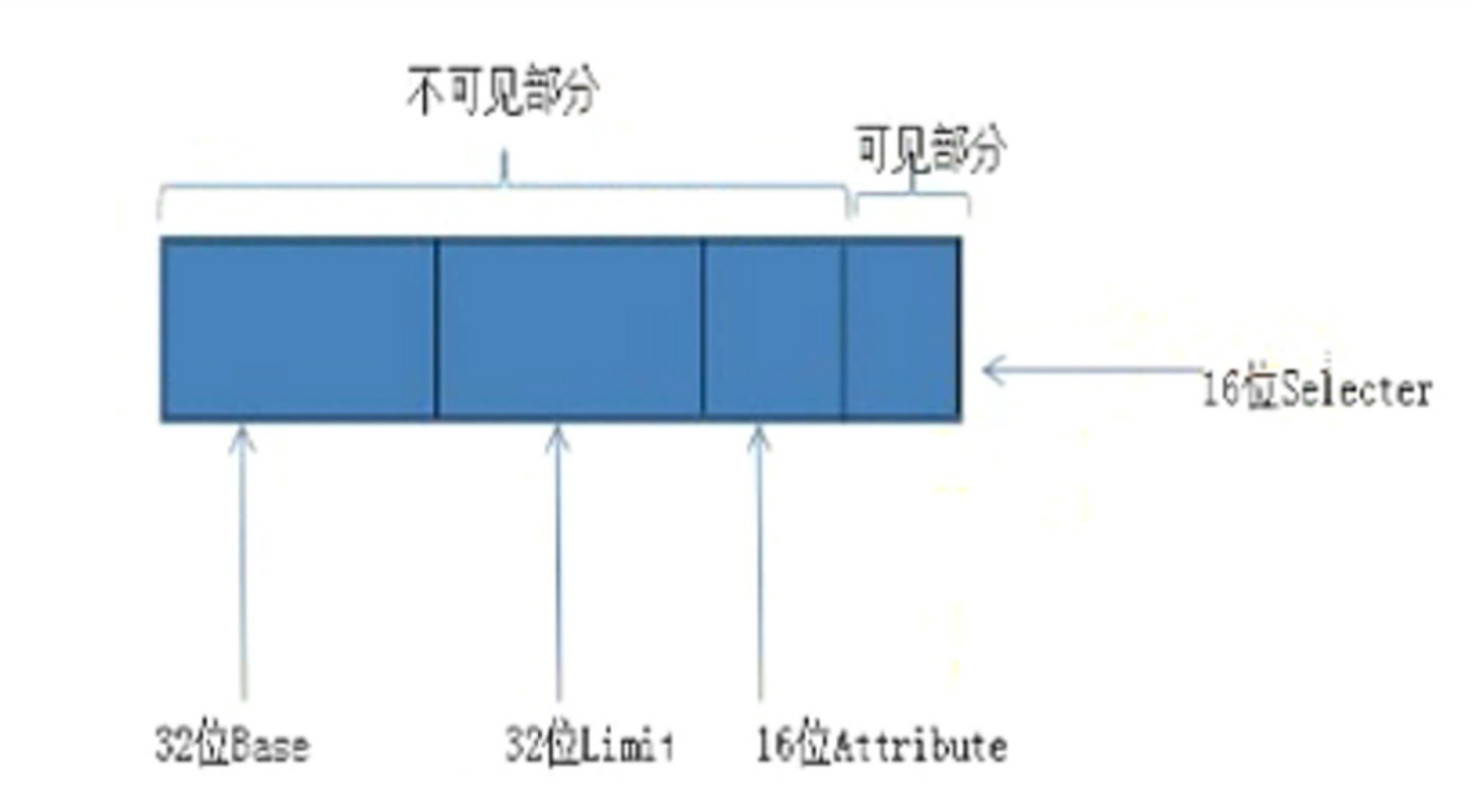

段寄存器共96位，可见的只有16位，LDTR和TR段寄存器不可通过mov读写

读段寄存器的时候只能读可见的16位：mov ax,es

但是写入段寄存器的时候，是写入了96位的

段寄存器以结构体方式表现
struct SegMent
{
   WORD Selector;        //16为Selecter，表示可见的16位(段选择子)
   WORD Attributes;     //16位Atrribute，表示读写执行属性，段描述符的8~23位
   DWORD Base;              //32位Base，表示当前段的起始位置
   DWORD Limit;              //32位Limit，表示当前段的长度
}


段寄存器以结构体方式表现
struct SegMent
{
   WORD Selector;        //16为Selecter，表示可见的16位(段选择子)
   WORD Attributes;     //16位Atrribute，表示读写执行属性，段描述符的8~23位
   DWORD Base;              //32位Base，表示当前段的起始位置
   DWORD Limit;              //32位Limit，表示当前段的长度
}

3. 读写段寄存器

读：

段寄存器在读取的时候只能读取可见的16位
mov, ax,es

写：

读取段寄存器时只能读取可见的16位，但是写入的时候可以写入96位，(段寄存器的值是通过段选择子来填充的)

mov es,ax

给的16位数是随便写的吗：当我们执行mov ds,ax的时候，CUP会查表，根据ax(段选择子)的值来决定查找GDT还是LDT，查找表的什么位置，查出多少数据 (详见段选择子)

当写寄存器的时候，只给了16位，剩下的80位从哪里来？

96位：

其中16位：段选择子
其中80位：根据段选择子找到8字节(64位)的段描述符填充，G为标志位，一个G可以顶12位
G=0填充0x000，G为1填充0xFFF，其他位有些是重复使用了
(详见段描述符)

4. 段描述符与段选择子

4.1 GDT表(全局描述符)

同一台计算机上的所有程序共享一个GDT表，通过kd>r gdtr得到GDT表地址，当我们执行mov ds,ax的时候，CUP会查表，根据ax的值来决定查找GDT表还是LDT表，查找表的什么位置，查出多少数据
实验：查看GDT表

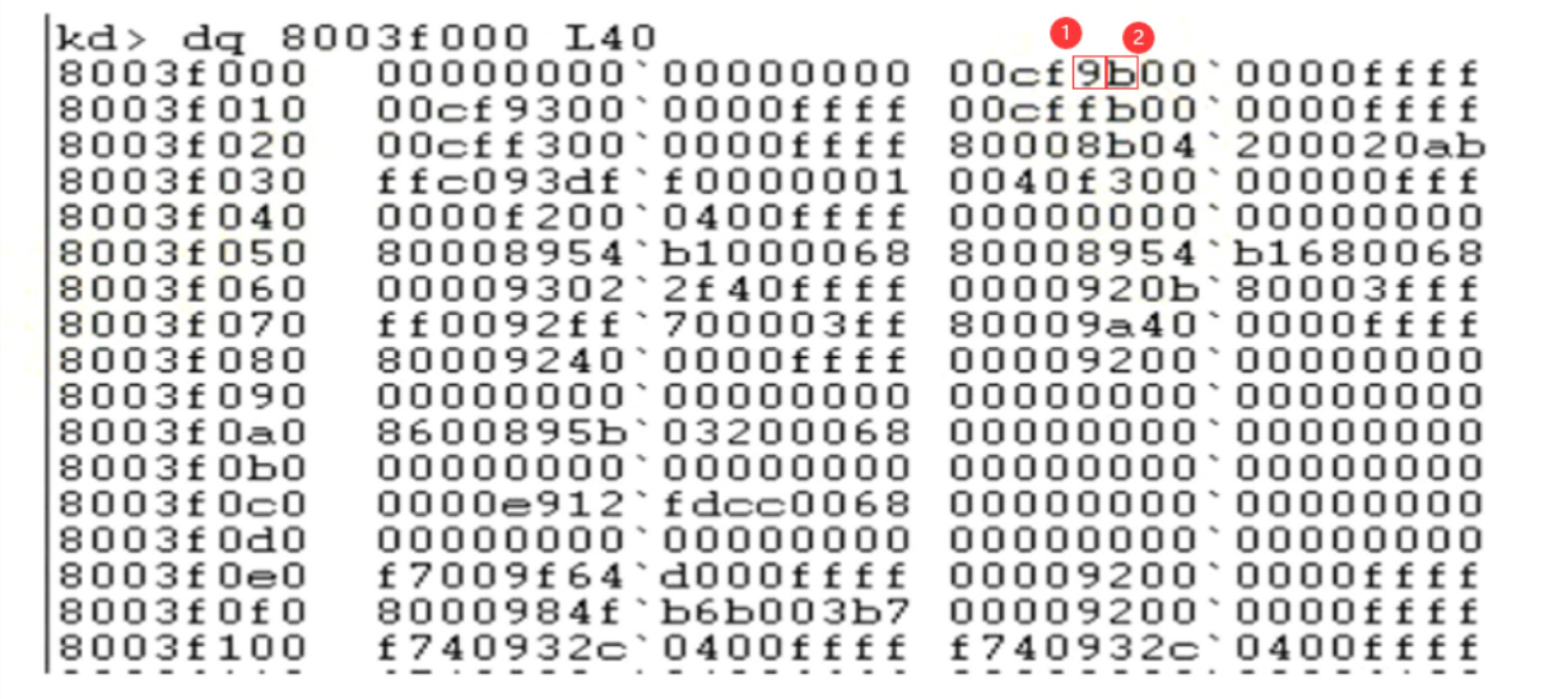

打开windebug，kd>窗口输输入：①r gdtr【查看GDT表的位置】 ②r gdtl【查看GDT表的大小】 ③dq ①得到的地址
gdtr寄存器：48位的寄存器，存放内容：①GDT这张表的位置(32位)，②GDT表的大小(16位)

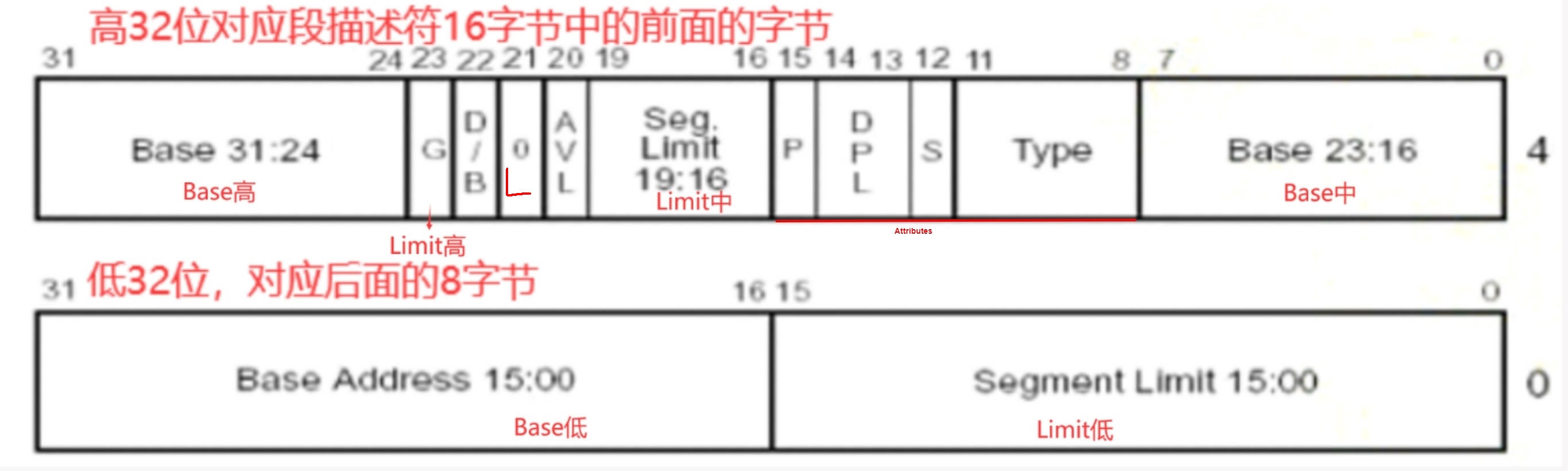

得到GDT表，里面存放的是段描述，每一个段描述符是8个字节，高32位对应的是前面4字节的值，低32位对应的是后面4字节的值

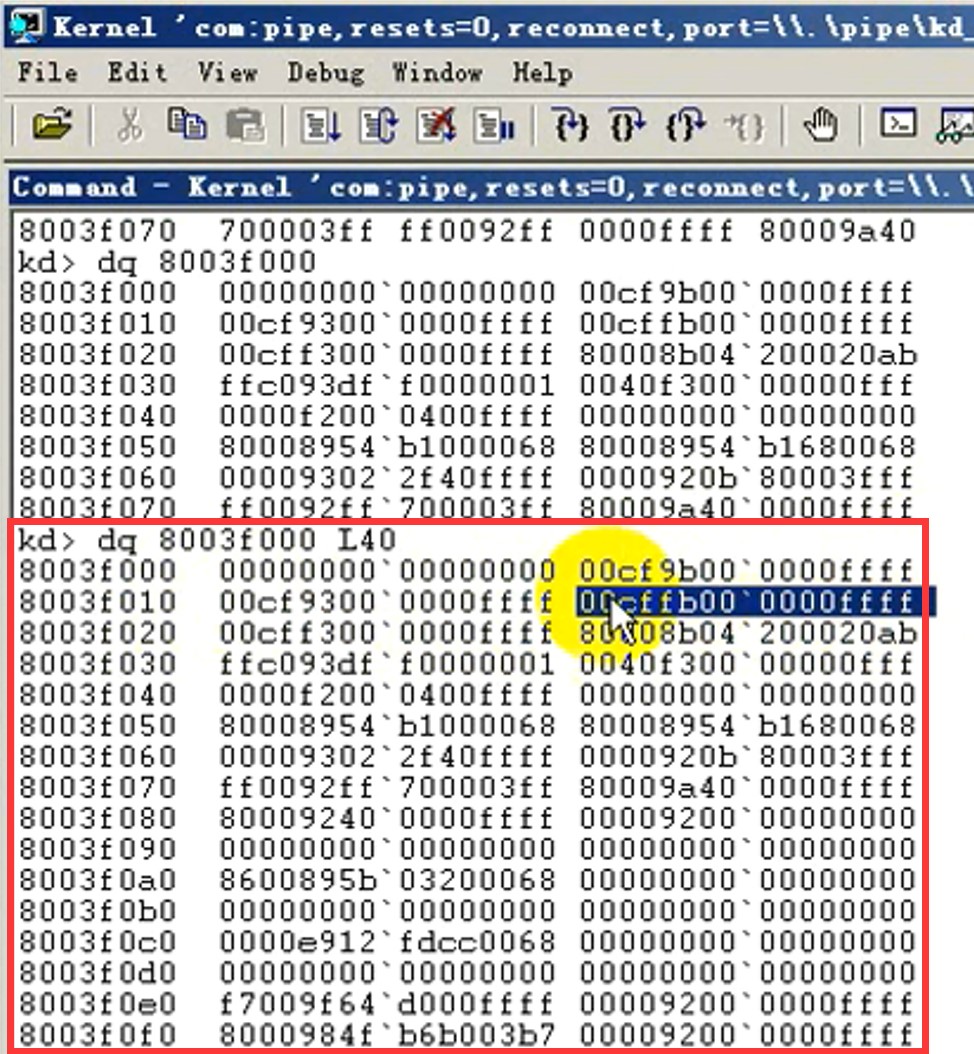

④dq 地址 L40【显示更多内容】

LDT表(局部描述符)

4.2 段描述符

typedef struct _DESCRIPTOR
{
    unsigned int limit1	:16;		// 段限长 [0-15]			//--------低地址--------
    unsigned int base1	:16;		// 段基址 [0-15]
    unsigned int base2	: 8;		// 段基址 [16-23]
    unsigned int TYPE	: 4;		// 类型
    unsigned int S		: 1:		// 系统段0 \ 用户段1
    unsigned int DPL	: 2;		// 段特权级别
    unsigned int P		: 1;		// 有效位
    unsigned int limit2	: 4;		// 段限长 [16-19]
    unsigned int AVL	: 1;		// 保留
    unsigned int L		: 1;		// 保留
    unsigned int DB		: 1;		// 默认大小
    unsigned int G		: 1;		// 限长的单位
    unsigned int base3	: 8;		// 段基址 [24-31]			//--------高地址--------
} DESCRIPTOR, *PDESCRIPTOR;

GDT是一张表(GDTR是一个寄存器)，里面存放的是段描述符，每一个段描述符是8个字节

4.2.1 代码段或数据段：
AVL--- 供系统软件使用
BASE--段基址

D/B---- 默认操作大小 (0 = 16-bit segment; 1 = 32-bit segment)

DPL----描述符特权级别Descriptor privilege level

G------ Granularity

LIMIT-段长度Segment Limit

P--------当前段Segment present

S--------描述符类型Descriptor type (0 = system; 1 = code or data)

TYPE--段类型Segment type
段描述符是如何填充段寄存器的：(FS例外)
WORD Selector：由段选择子填充
WORD Attributes：对应段描述符高4字节的8-23位，刚好16位
DWORD Base：
高8部分(24~31)：段描述符高4字节的24~31位
中8部分(16~23)：段描述符高4字节的00~07位
低16部分(0~15)：段描述符低4字节的16~31位
DWORD Limit：
高位部分(16~19位)：段描述符高4字节的16~19位
低16位部分(0~15位)：段描述符低4字节的0~15位
上面2部分总共才20位
但是段寄存器的Limit是32位的--》看段描述符的G位
G=0时，Limit为000FFFFF
G=1时，Limit为FFFFFFFF
P位：通过指令将段描述符加载到寄存器的时候第一件事就是检查P位，P为0将不会再继续，P为1会继续其他检查
P=1：段描述符有效；P=0：段描述符无效
G位：粒度，G=1：以4kb为单位，Limit为FFFFFFFF(FFFFF*4KB+FFF);
G=0：以字节为单位，Limit为000FFFFF(FFFFF*1);
DLP位：DPL存储在段描述符中，规定了访问该段所需要的特权级别是什么 (段描述符第5位数拆解后的后两位)
情况①值为0：00；情况②值为3：11
S位：当S位为1时，有以下两种情况：①代码段描述符 ②数据段描述符
当S位为0时，有以下情况：系统段的描述符
Type域：下面分析
DB位：下面分析
4.2.2 判断数据段和代码段
练习：判断是数据段还是代码段
判断段描述符是否有效【P位】判断【S位】
p和s为对应【P+DPL+S】也对应第5个数字，如下图9。拆分后1001，1对应P，00对应DPL，1对应S
判断具体是数据段还是代码段【Type最高位】对应第6个数字，b，拆分后1011.最高位为1，是代码段
练习：通过段选择子填充段寄存器
mov es,0x1B
①拆解段选择子：00011 0 11 ：倒数第3位为0，查GDT表
②找到段描述符：GDT表中第[3]个段描述符：00cffb00`0000ffff
高4字节00cffb00: 00000000 1100111111111011 00000000 低4字节0000ffff: 00000000 00000000 11111111 11111111
③根据段描述符查表：00cffb00`0000ffff
段寄存器
Selector： 0x001B [RPL = 3 、TI = 0 、Index = 3]
Attributes： 1100111111111011 = CFFB
Base： 00+00+0000 = 00000000
Limit： G=1, FFFFF+FFF
④拼凑段寄存器：转成16进制：FFFFFFFF00000000CFBB001B 共96位

4.2.3 系统段调用门描述符：

S位为0，Type为1100，这就是系统段。真正跳转的地址是：段选择子指向的段描述符的Base+跳转地址

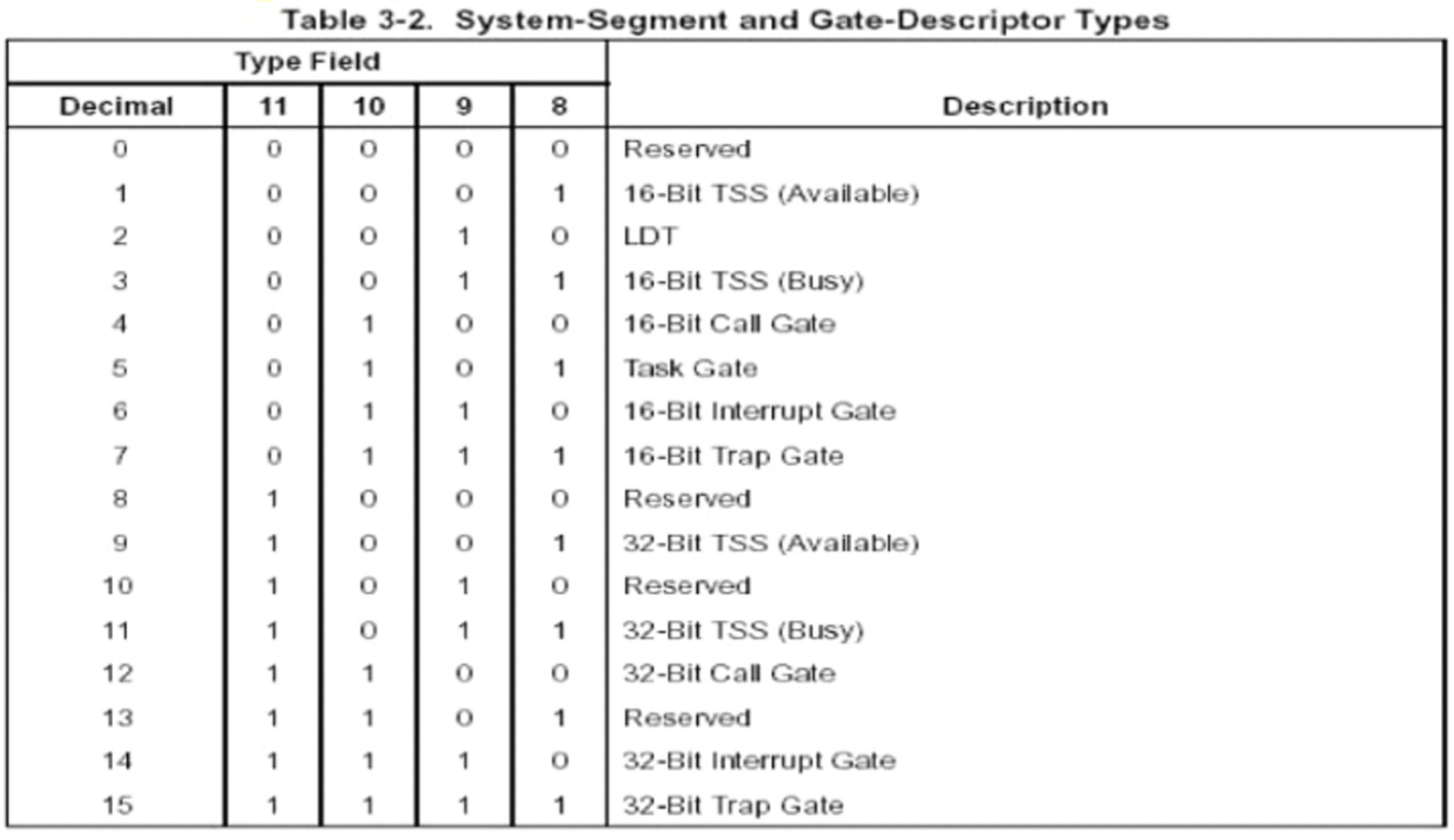

4.2.4 Type域
当S位不同时，Tpye域有不同的意义

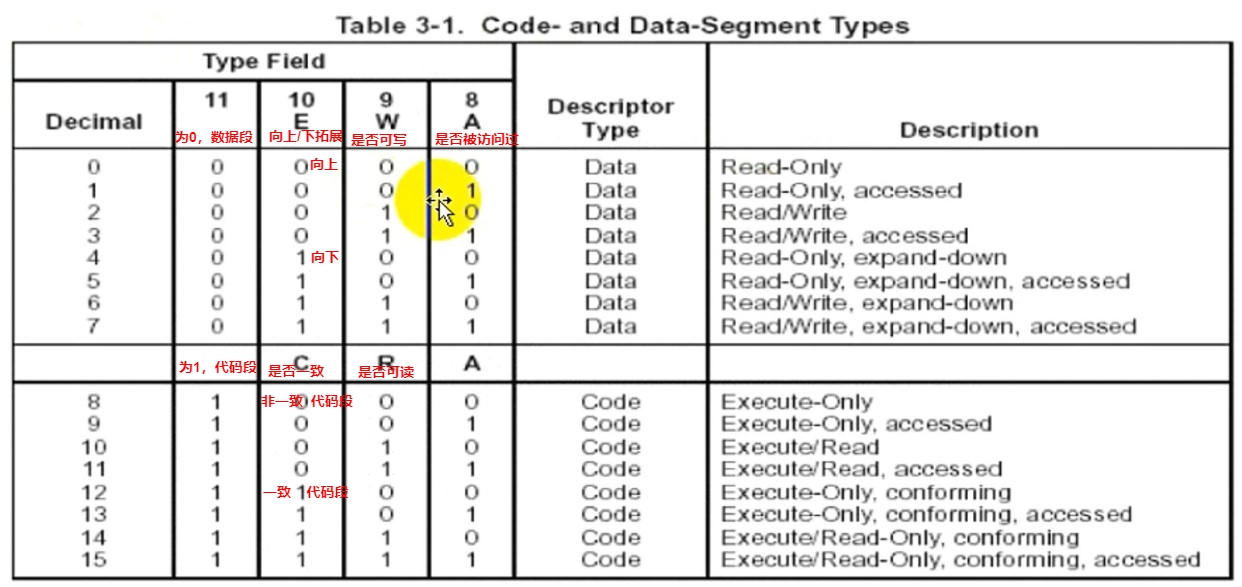

4.2.2.1 S位为1时，Type的意义

S位为1，说明当前的段寄存器时数据段或代码段，参考下图

数据段(0)：

第[11]位为0(Type中的第一位)
Type的最高位为0时，Type的值一定小于8 (Tpye的二进制最大值：0111) -->段描述符的第6位数小于8，说明是数据段
A：段描述符的第[8]位，A (访问位)

A为0：段描述符没有加载过，没有被访问过
A为1：段描述符被使用过，被访问过

W：段描述符的第[9]位，W (可写位)

W为0：不可写
W为1：可写

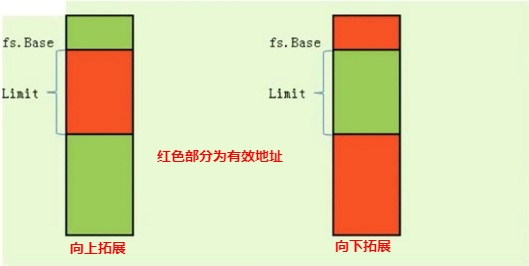

E：段描述符的第[10]位

E为0，向上拓展，表示段述符地址的有效范围是从Base开始+Limit(下图红色区域)
E为1：向下拓展，表示段描述符地址的有效范围是除了从Base开始+Limit以外的地方(下图的红色区域)

代码段(1)

第[11]位为1(Type中的最高位)
Type的第一位为1时，Type的值一定大于等于8 (Tpye的二进制最小值：1000) -->段描述符的第6位数大于等于8，说明是代码段
A：段描述符的第[8]位，A (访问位)

A为0：段描述符没有加载过，没有被访问过
A为1：段描述符被使用过，被访问过

R：段描述符的第[9]位，R

R为0：不可读
R为1：可读

C：段描述符的第[10]位，C (一致位)

C=0：非一致代码段(CPL=DPL且RPL<=DPL)只能同环访问
C=1：一致代码段(CPL>=DPL,3环可访问)也称为共享的段 (CPL>DPL时，是3环访问，CPL=DPL时，是0环访问)，低特权可以访问高特权

4.2.2.2 S位为0时，Type的意义

当S位为0时，【描述符是系统段】，S+DPL+P不等于9或F (第5位数)

4.2.2.3 Type小结
1.代码段：第5位为9或F( 1+11+1 或 1+00+1 )
第6位大于8(1000)
2.数据段：第5位为9或F( 1+11+1 或 1+00+1 )
第6位小于8(1000)
3.系统段：第5位不等于9或F
4.Type
第一位=1时，代码段：
1 1 1 1
代码一致可读被使用过
第一位=0时，数据段：
0 1 1 1
数据向下拓展可写被访问
4.2.5 D/B位
高4字节的第[22]位
情况一：对CS段的影响(D位)。
D=1:默认采用32位寻址方式
D=0:默认采用16位寻址方式
前缀67 改变默认寻址方式
情况二：对SS段的影响(B位)。
B=1:隐式堆栈访问指令 (如：call，push，pop，隐式修改esp)
使用32位的堆栈指针寄存器
B=0:隐式堆栈访问指令 (如：call，push，pop，隐式修改sp)
使用16位的堆栈指针寄存器

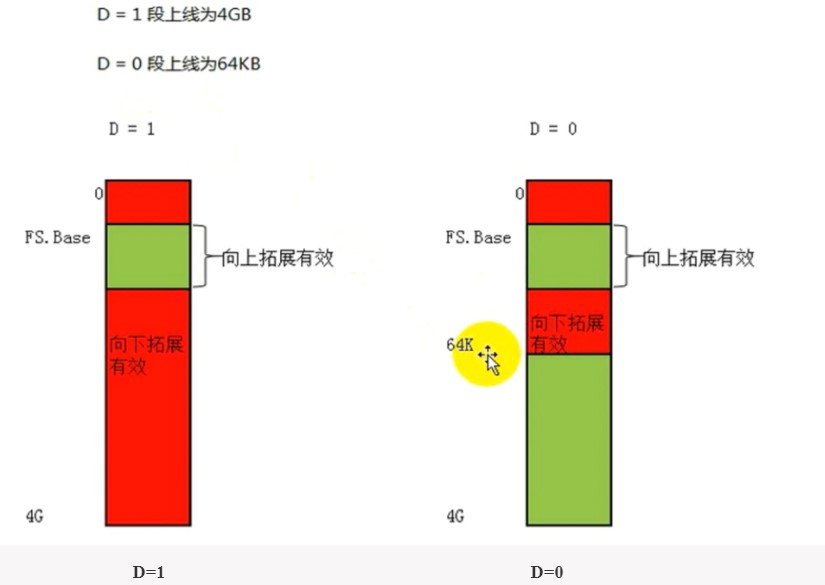

情况三：向下拓展的数据段
D=1:段的上线为4GB(Limit是在这个范围之内的)
数据段向下拓展的范围为：0~Base + Base+Limit~4GB(上图红色部分)
D=0:段的上线为4KB(Limit是在这个范围之内的)
数据段向下拓展的范围为：0~Base + Base+Limit~4KB(上图红色部分)

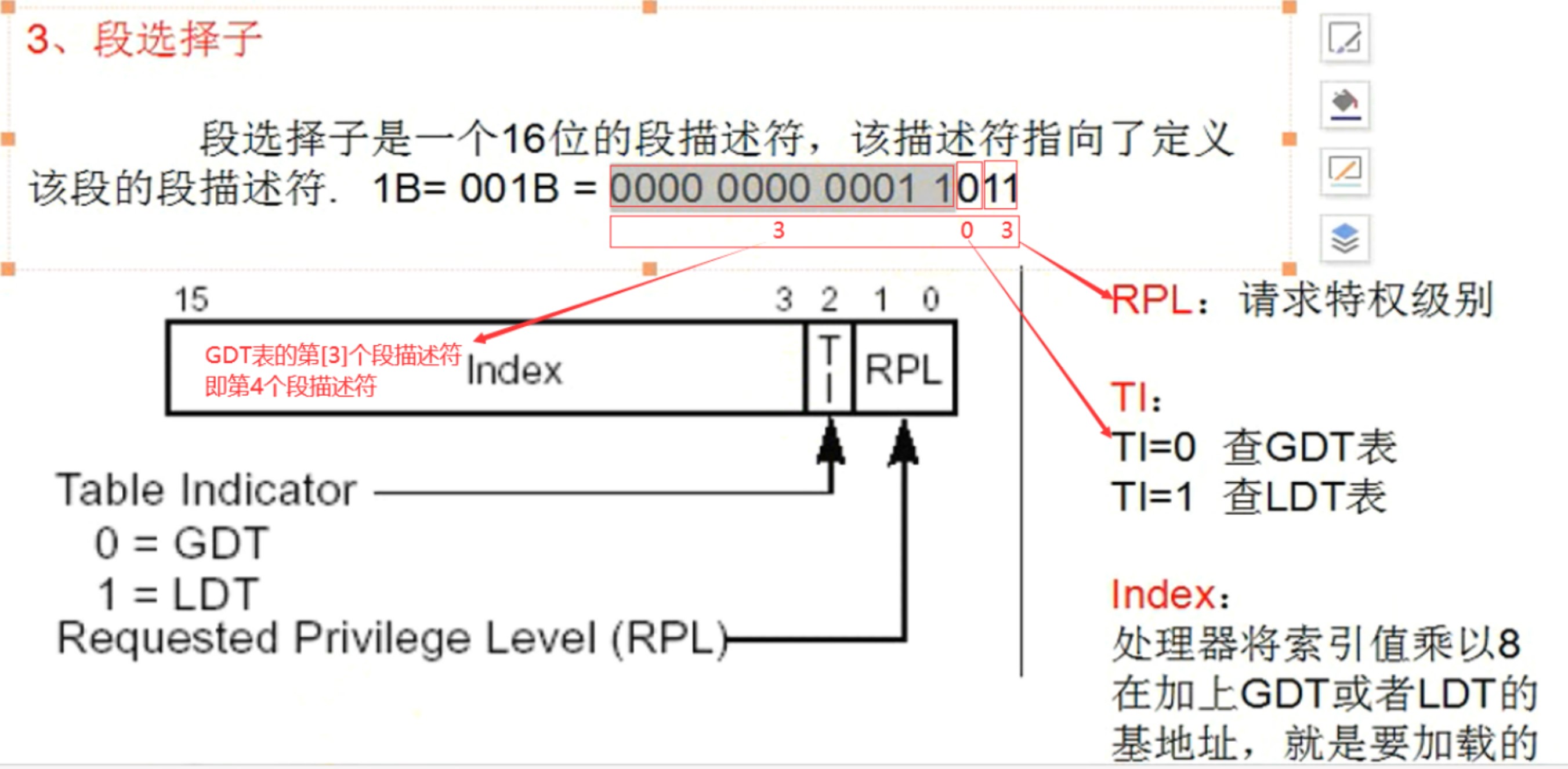

4.3 段选择子

typedef struct _SELECTOR
{
    unsigned short index: 13;		// index 存在于 GDT 或 LDT 中的下标
    unsigned short TI 	: 1;		// TI	当前查 GDT(0) 还是 LDT(1)
    unsigned short RPL	: 2;		// RPL  请求权限级别
} SELECTOR, *PSELECTOR;

mov ax,fs
mov ds,ax【这里的as就是一个段选择子】
段选择子是一个16位的段描述符，该描述符指向了定义该段的段描述符
001B: 0000 0000 0001 1011
低2位：请求特权级别
第3位：0时查GDT表，为1时查LDT表。(Window下一般都是GDT表)
第4~15位：指向段描述符(下标)第[高12位的值]个段描述符。(也可以这样计算：值*8+GDT表的基址)
拆分段选择子：23

0000 0000 0010 0011

4.5 段权限检查

4.5.1 区分：RPL、CPL、DPL

RPL：请求特权级别；mov ax，001B mov ds，ax 看我们提供的001B，转成二进制后的最后2位 //RLP是针对段选择子而言的，可以自己随便写
CPL：CPU当的特权级看CS段SS段 //当前程序CS和SS段的权限(代码执行一定会用堆栈，就一定会用SS)
DPL：访问该段所需要的特权级别看段描述符的DPL字段 //DPL存储在段描述符中，规定了【访问该段所需要的特权级别是什么】

4.5.2 当前程序的特权级(CPL)

CS和SS中，存储的【段选择子后2位】如：001B: 0000 0000 0001 1011 后两位为11，值为3-->当前的程序处于3环

0008: 0000 0000 0000 0100 后两位为00，值为0-->当前程序处于0环

4.5.3 数据段权限检查

①CPL<=DPL (当前程序权限是否足够) 并且RPL<=DPL (段选择子请求的权限是否足够) (数值越大，权限越小)

4.5.4 代码段的权限检查

(假设此处是代码段，不是调用门之类的) 区分是一致代码段还是非一致代码段
①非一致代码段要求：CPL=DPL且RPL<=DPL
②一致代码段要求： CPL>=DPL

满足上面权限才可访问
练习：
kd> r gdtr
gdtr= 8003f 000
kd> dq 8003f 000
得到8个段描述符：
在3环能加载的数据段有哪些?
在0环能加载的数据段有哪些?
详细描述这下面代码的执行过程:
mov ax,0x23
mov ds,ax

5 代码间的跳转(远跳)

(远跳转 JMP FAR；段间的跳转不是调用门之类的)

段间跳转，有2种情况：①一致代码段②非一致代码段
同时修改EIP和CS的指令JMP FAR指令(段跳转)：当跨段的时候，不能仅仅修改Eip，因为Eip和CS段时一起的
应该使用以下指令修改：JMP FAR/CALL FAR/RETF/INT/IRETED
跳转指令：JMP 0x20:0x004189D7
1.段选择子拆分
0x20：0000 0000 0010 0000
RPL=00 【请求级别】
TI=0 【选择GDT表】
index=100=4 【第[4]个段描述符】 2.查表得到段描述符
判断是否是代码段【S位，Type最高位】
只有代码段、调用门、TSS任务段、任务门才可以跳转(除了代码段，其他都是系统段描述符的)
3.权限检查
假设此处是代码段，不是调用门之类的
区分是一致代码段还是非一致代码段
非一致代码段要求：CPL=DPL且RPL<=DPL
一致代码段要求： CPL>=DPL
满足上面权限才可访问 4.加载段描述符
通过前面的权限检查后，CPU会将段描述符加载到CS段寄存器中 5.代码执行
CUP将CS.Base+Offset(0x4189D7)的值写入EIP，然后执行CS:EIP处的代码，段间跳转结束

5.1 OD实现远跳

使用OD实现对EIP和CS的修改完成跳转

计算出段选择子

指令：JMP FAR 段选择子:77D4EAAB
如： JMP FAR 20:77D47AAB

要保证JMP FAR 后面的段选择子最终指向的会是代码段，自己在GDT表中插入一个代码段描述符(可以直接复制cs段的段描述符)，然后用这个代码段描述符的下标计算出段选择子

修改完之后，EIP和CS都被修改了，代码也执行到77D4EAAB了，只是段选择子改之前是CS即23，改之后是计算得来的段选择子

5.2 3环跳转0环

实现3环跳转到0环的代码段

假设需要跳转段描述符是00cffb00`0000ffff，此时，是代码段，并且是非一致代码段(b=1011)
正常跳转跳不过去，因为非一致代码段权限检查要求同环，但是我们可以修改为一致代码段，尝试跳转

1.我们可以通过Windebug在GDT表中修改段描述符，只是将该段描述符的属性改成一致代码段
①将代码段修改成系统段(第五位改成9)-->S+DPL+P==1+00+1==1001
②将非一致代码修改成一致代码段(第6位改成f，大于8，且第二为也是为1,1111)
00CFFB00 0000FFFF修改成00CF9F00 0000FFFF
【该段寄存器可由低权限访问高权限】
2.计算出段描述符的段选择子：Index+TI+RPL，
TI是GDT表，故TI为0
RPL是00权限，故RPL为00
Index是GDT表中第几个段描述符
3.然后将指令JMP FAR 段选择子:跳转地址，(段选择子是第2步得到的段选择子)

4.执行代码 JMP FAR 段选择子:跳转地址

此时，执行代码的程序只是一个应用层的程序CPL是3，但是它要跳转的代码段的DPL是00(第1步的①修改的)
如果是非一致代码段(同环才可访问)，是不可以跳转的，但是我们在第1步的②中将非一致代码段修改成了一致代码段(允许低权限访问高权限的代码段)

执行跳转之后，发现可以跳转成功，EIP和CS也都修改了。说明成功由低权限跳转到跳转到了系统的非一致代码段

5.3 远跳转总结

5.3.1 JMP FAR步骤：

拆分段选择子
查找段描述符
权限检查
加载段描述符
执行代码：Base+偏移

5.3.2 一致代码段

(也就是共享的段 ,给低权限用的)

权限低的可以访问权限高的
权限高的不可以访问权限低的

作用：

当3环需要访问0环的数据或代码时，但是这些数据或代码即是被修改也不会对系统内核造成破坏，此时就可以使用一致代码段，这样当访问或修改时，就不需要提权，进0环，返回3环等操作了

5.3.3 非一致代码段

(也就是普通代码)

只允许同环访问，CPL必须等于DPL，3环的不能访问0环的 (保证安全)
直接对代码进行JMP或CALL操作，无论目标是一致代码段还是非一致代码段，CPL的权限都不会发生改变，如果想要提升CPL的权限，只能通过"调用门"

6. 跨段调用

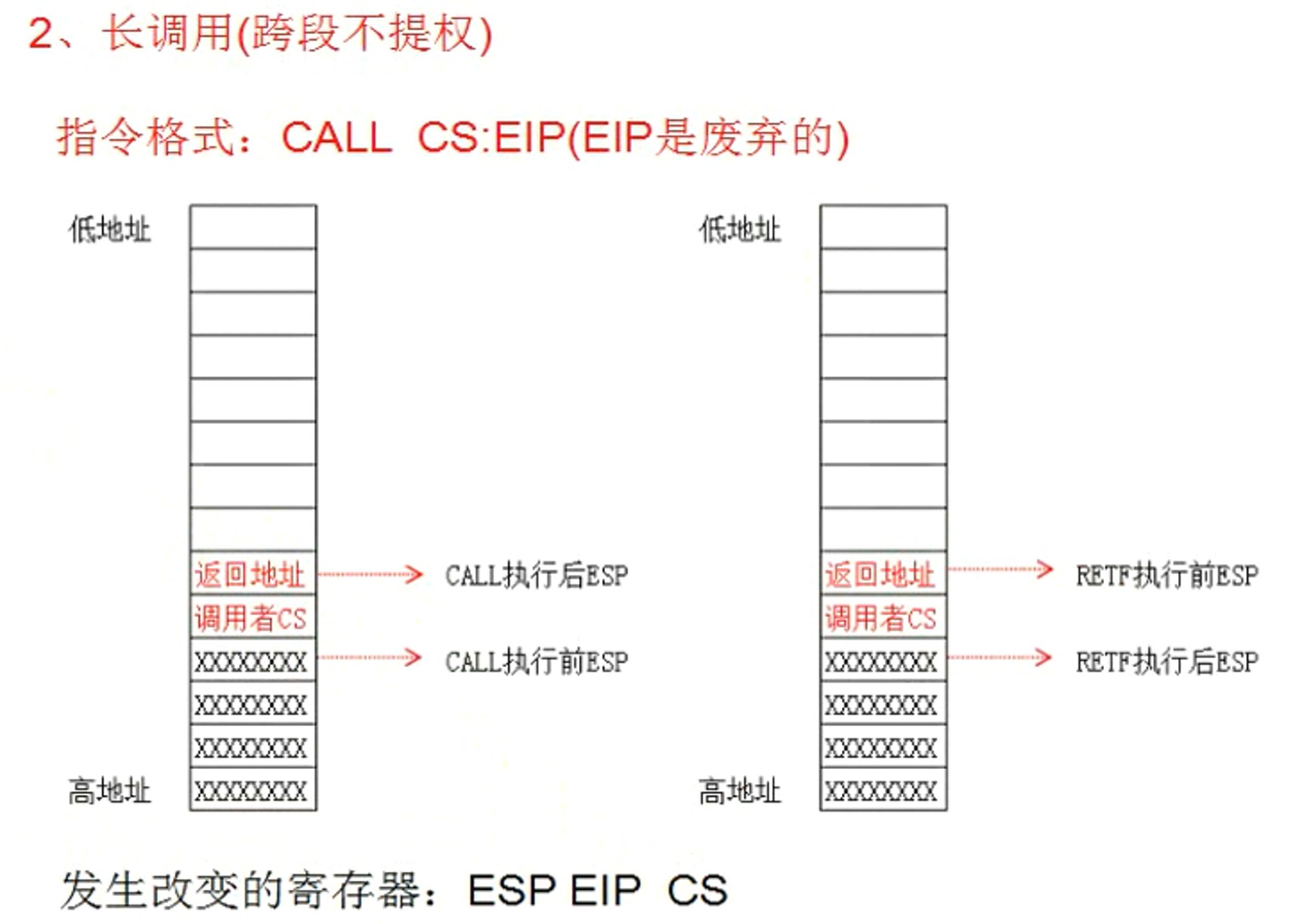

6.1 跨段不提权，长调用

(指令格式：CALL CS:EIP，EIP是被废弃的)

流程：

①查表，通过CS找到段描述符
②权限匹配
③若匹配成功，将段门描述符加载到CS段
④一旦执行成功，CS(段)就被换了。但是返回的时候，还需要返回原来的CS。所以原CS也会被push进栈

跨段不提权：当前的CPL等于要跳转的段的DPL
CS：段选择子，通过它查找GDT表的一个段描述符，这个段描述符必须是一个调用门，通过调用门计算出需要执行的代码地址
堆栈变化：

CALL执行前：

首先压入调用者的CS进栈

CALL执行后：

将返回地址压入栈，ESP-8

执行完函数的代码，执行长返回RETF

将返回地址赋值给eip
将CS赋值给CS段寄存器
ESP+8

背

小结：CALL FAR不提权调用，通过CS在GDT表中找到调用门描述符，发生改变的寄存器：ESP EIP CS

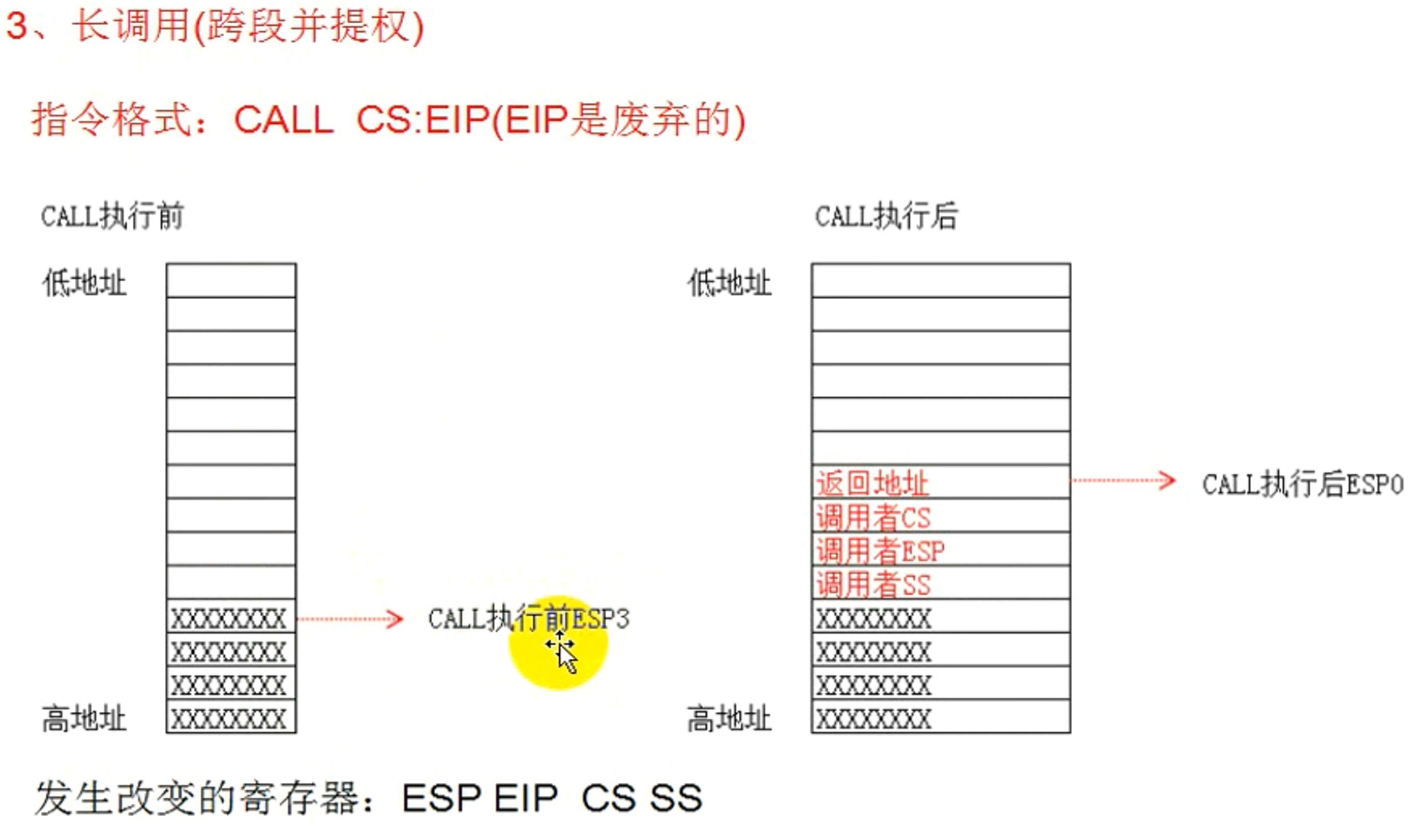

6.2 跨段提权，长调用

(指令格式：CALL CS:EIP，EIP是被废弃的)

流程：

①查表，通过CS找到段描述符
②权限匹配
③若匹配成功，将段门描述符加载到CS段
④一旦执行成功，CS(段)就被换了。并且权限也提升了，CS权限提升，SS的权限也必须一起提升。而返回的时候，还需要返回原来的CS。而SS变化了，就不能再使用原来的堆栈了。所以原CS和SS还有ESP也会被push进栈。

跨段并提权：当前CPL权限大于要跳转的段的DPL权限
CS：段选择子，通过它查找GDT表的一个段描述符，这个段描述符必须是一个调用门，通过调用门计算出需要执行的代码地址

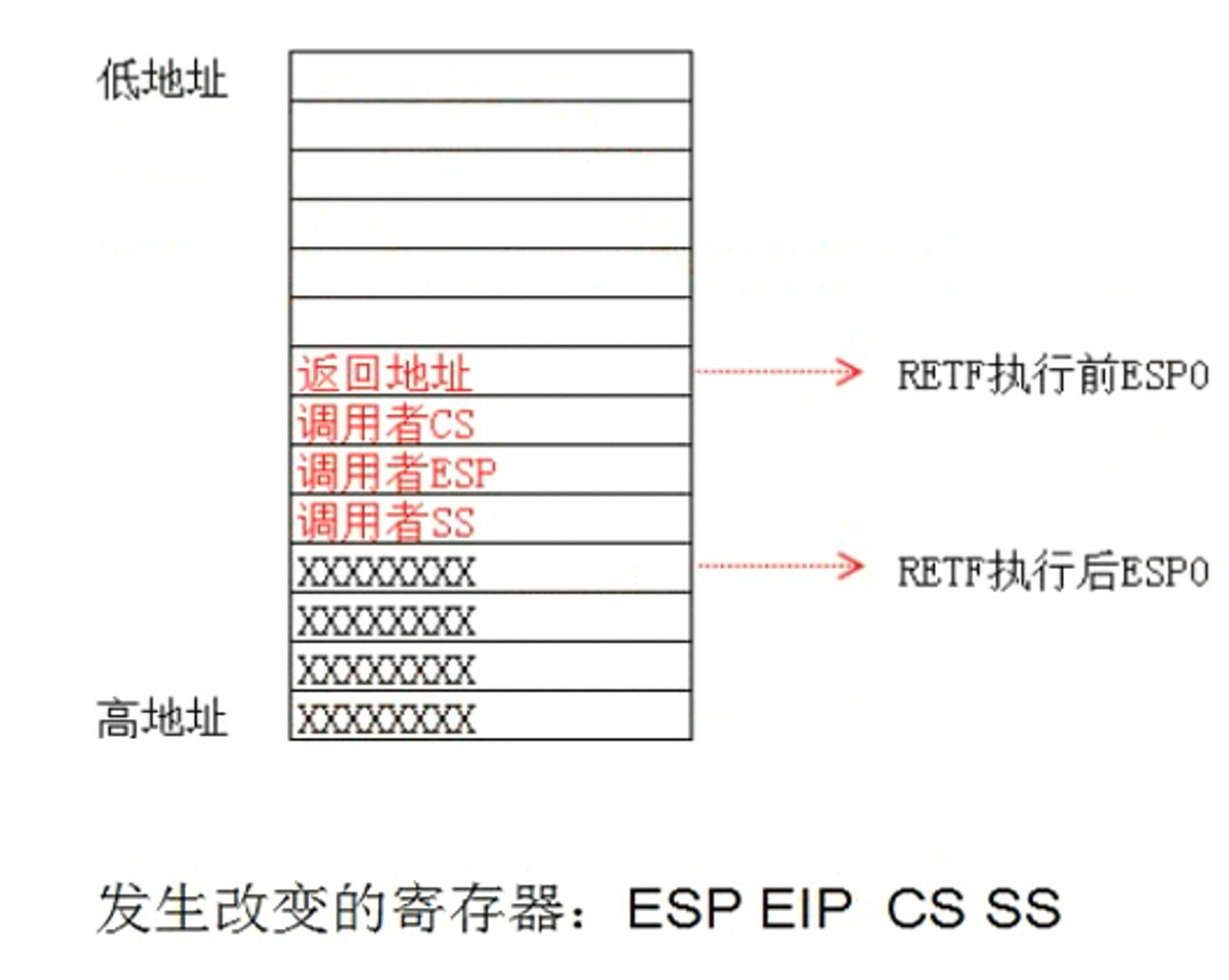

堆栈变化：

CALL执行后：(此处假设是从3环跳到0环)

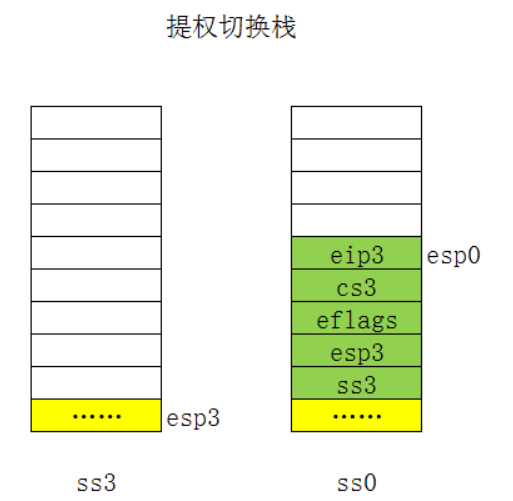

此时，现在的堆栈已经不是原来3环的堆栈了，现在是0环的堆栈
①将调用者的SS压入0环的栈
②将调用者的ESP压入0环的栈
③将调用者的CS压入0环的栈
④将返回值地址压入0环的栈
堆栈发生了切换，SS发生了切换，CS发生了切换

RETF执行后
①返回地址出栈
②调用者CS出栈
③调用者ESP出栈
④调用者SS出栈

发生改变的寄存器：
CS CS改变。由CALL后面跟的段选择子决定变成什么
EIP 进入到0环了，需要执行的EIP不是之前的EIP了，是0环的EIP。由CALL后面跟的段选择子指向的段描述符的Base+offset决定
SS CS改变，SS一定也要改变。由TSS决定变成什么
ESP 不是同一个堆栈了，ESP会改变。由TSS决定变成什么

调用

6.3 长调用总结

跨段调用时，一旦有权限的切换，就会有堆栈的切换
CS的权限一旦发生改变，SS的权限也要随着改变，CS与SS的等级必须一致 (这就是为什么要把CS压入栈的原因，因为CS换了，CS换了SS也跟着换了)
JMP FAR无法跳转到不同环的非一致代码段，CALL FAR可以通过调用门提权，提升CPL的权限

7. 调用门提权

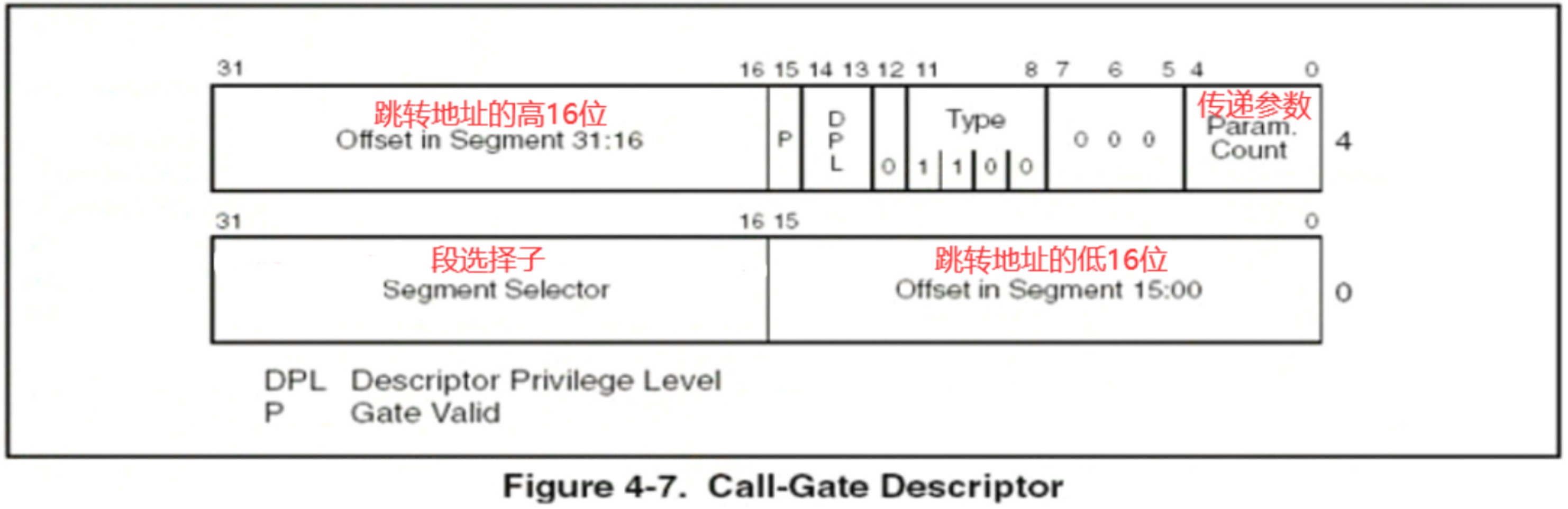

7.1 调用门

S位为0，Type为1100。真正调转的地址是：段选择子指向的段描述符的Base+跳转地址

调用门的DPL应该是3，否则我们的程序将没有权限访问调用门。而调用门中的段选择子则可以的权限则可以是0，也可以是3，是0的时候，就是提权了，是3则是跨段不提权。堆栈图如6.1和6.2

7.2 调用门执行步骤

CALL CS:EIP(EIP是废弃的)

执行步骤：

根据CS的值，查找GDT表，找到对应的段描述符，这是一个调用门
在调用门描述符中存储了另外一个代码段的段选择子，这个段选择子应该要指向代码段。CS最终的值就是这个段选择子
选择指向的段，段.Base+偏移地址(门描述符的高四字节的高16位和低四字节的低16位) 就是真正要执行的地址

7.3 实验：构造调用门

实现跨段并提权，指令：CALL FAR CS:EIP

准备：在虚拟机中运行代码，在物理机的windbg中修改虚拟机的GDT表，调试虚拟机的内核

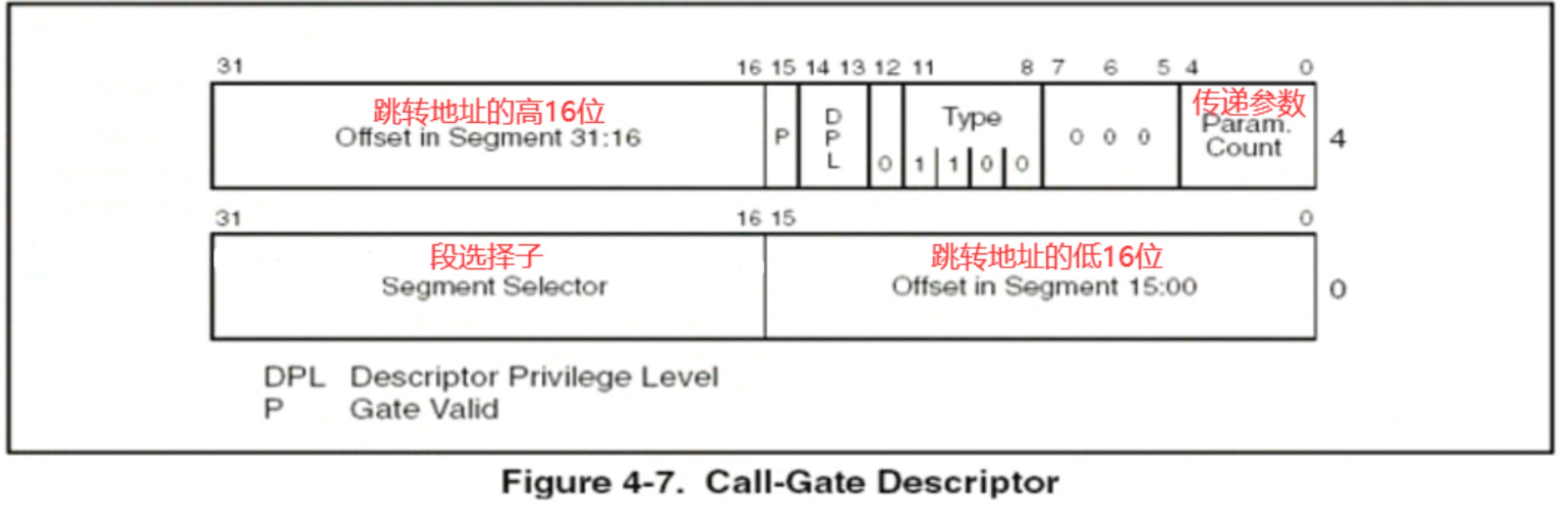

7.3.1 无参数

7.3.1.1 验证堆栈图试验

构造一个调用门段描述符

1.高4字节，跳转地址的高16位

0000，跳转地址暂时不知道，写0。也可以直接在mian函数中写一段代码，获取了代码地址再写入进来

2.高四字节，P+DPL+0+Type

1+11+0+1100=EC
P：当前描述符有效，填1
DPL：填11，程序是从3环跳转到0环的，当前的CPL是11，没有权限访问00的段描述符
0：默认是0
1100：Type字段，1100表示当前描述符是调用门
0000+EC

3.高四字节，0-7位

00
第一个0是5-7位，默认是0；第二个0，代表不传参数
0000+EC+00

4.低四字节，16-31位

是一个段选择子，它指向了我们真正要执行的代码段
不提权：001B(段选择子后两位11，指向GDT表第[3]个段描述符，该段描述符的第五位为9或F；3环代码段，DPL为11)
提权：0008(段选择子后两位00，指向GDT表第[1]个段描述符，该段描述符的第五位为9或F；0环代码段,DPL为00)
0000+EC+00+0008 此时段选择子的权限是0环的

5.低四字节，0-15位

0000，偏移，目前不知道，填0。也可以直接在mian函数中写一段代码，获取了代码地址再写入进来
得到调用门段描述符：0000EC00 00080000

替换GDT表的段描述符

打开windbg，进入GDT表，将第10个段描述符换成第1步获取得到的段描述符(第10个是windows没有用到的段描述符，替换掉不会蓝屏)

1.r gdtr 得到GDT表地址8003f000
2.dq 8003f000 得到第10个段描述符的地址：
3.eq 8003f048 0000EC00 `00080000 将段描述符修改成第1步得到的段描述符

此时，本机的GDT表已经增加了一个段描述符，第10个就是增加的

此时，替换了之后，一旦执行CALL FAR CS:EIP起来，就会执行CS指向的偏移，也就是上面的1和5两段偏移相加的地址。不管这个地址是在高2GB还是在低2GB，只要执行起来，它就是0环的权限。如果这段代码有int3断点，又是双击调式环境下，开着windng，那么就会断在windbg的0环中。

编写代码测试

//长调用的格式：CALL FAR CS:EIP(EIP是废弃的)
//1.编写需要调用的函数
void __declspec(naked) GetRegsiter(){
_asm {
    int 3   //int 3是中断的意思
    retf    //注意是长调用，需要使用长返回
    }
}
//__declspec(naked)是告诉编译器，函数代码的汇编语言是为自己所写的，不需要编译器添加任何代码，所以结尾处一定要字节写返回
//2.编写main函数以及格式
int main(){
    char buff[6];
    *(dword*)buff[0]=0x12345678;
    *(word*)buff[4]=0x48;//0x48是通过在GDT表添加的段描述符的位置计算出来的
    _asm{
    	call fword ptr[buff]
    }
    getchar();
    return 0;
}

修复GDT表新增的段描述符的地址

此时已经有了需要跳转的函数的地址，下断点，看反汇编，得到函数GerRegsiter函数的地址，并将其拆分之后重新赋值给GDT表的第10个段描述符

执行代码，验证堆栈

在调用函数前下个断点，查看CS,SS,ESP，EIP，用于与call之后之后做对比，验证跨段并提权的堆栈图
会在int 3的时候断在windbg，先输入g，让程序继续执行，查看CS SS EIP ESP并记录
重新执行代码，断在windbg后，查看CS,SS,EIP,ESP与之前是否一致，验证堆栈图
此时，可以查看当前0环的堆栈，在windbg点击查看寄存器，查看esp，然后跳转到esp的地址，查看堆栈
此时的堆栈变化与跨段提权并调用的堆栈相符，说明提成功

7.3.1.2 获取高2GB的内核内存

1.构造调用门段描述符

1.高4字节，跳转地址得高16位

0000，跳转地址暂时不知道，写0

2.高四字节，P+DPL+0+Type

1+11+0+1100=EC
P：当前描述符有效
DPL：填11，程序是从3环跳转到0环的，当前的CPL是11，没有权限访问00的段描述符
0：默认是0
1100：Type字段，1100表示当前描述符是调用门
0000+EC

3.高四字节，0-7位

00
第一个0是5-7位，默认是0
第二个0，代表不传参数
0000+EC+00

4.低四字节，16-31位

是一个段选择子，它指向了我们真正要执行的代码段
不提权：001B(段选择子后两位11，指向GDT表第[3]个段描述符，该段描述符的第五位为9或F；3环代码段，DPL为11)
提权：0008(段选择子后两位00，指向GDT表第[1]个段描述符，该段描述符的第五位为9或F；0环代码段,DPL为00)
0000+EC+00+0008 此时段选择子的权限是0环的

5.低四字节，0-15位

0000，偏移，目前不知道，填0
0000+EC+00+0008+0000

6.得到调用门段描述符：0000EC00 00080000

2.替换GDT表的段描述符

3.编写代码测试

//长调用的格式：    CALL FAR CS:EIP(EIP是废弃的)
//1.编写需要调用的函数
DWORD dwH2GBValue;
BYTE GDT[6];
void __declspec(naked) GetRegsiter()
{
    _asm {
        pushad
        pushfd
        mov eax,0x8003f00c  //读取高2GB内存
        mov ebx,[eax]
        mov dwH2GBValue,ebx
        //sgdt GDT    //将gtdr寄存器的内容放到6字节的GDT数组中，这个指令也可以在3环执行
        popfd
        popad
        retf
    }
}
//2.编写main函数以及格式
int main(){
    char buff[6];
    *(dword*)&buff[0]=0x12345678;
    *(word*)&buff[4]=0x48;//0x48是通过在GDT表添加的段描述符的位置计算出来的
    _asm{
        call fword ptr[buff]      //跨段调用并提权
     }
    printf("%x",dwH2GBValue);
    getchar();
    return 0;
}

4.修复GDT表新增的段描述符的地址

此时已经有了需要跳转的函数的地址，下断点，看反汇编，得到函数GetRegsiter函数的地址，并将其拆分之后重新赋值给GDT表的第10个段描述符

5.执行代码，验证读取高2G内存

7.3.2 有参数

1.构造有参的调用门描述符

0000+EC+03++0008+0000 (03-->传递3个参数)

2.修改GDT表

将新构造的调用门描述符添加到GDT表中的第10个描述符
eq 8003f048 0000EC03`00080000

3.编写代码

//长调用的格式：    CALL FAR CS:EIP(EIP是废弃的)
//1.编写需要调用的函数
DWORD x,y,z;
void __declspec(naked) GetRegsiter(){
    _asm {
        pushad
        pushfd
        mov eax,[esp+0x24+0x8+0x8]
        //pushad：esp+0x20;
        //pushfd：esp+0x4
        //长调用call，esp+8
        mov dword ptr ds:[x],eax
        mov eax,[esp+0x28+0x8+0x4]
        mov dword ptr ds:[y],eax
        mov eax,[esp+0x28+0x8+0]
        mov dword ptr ds:[z],eax
        popfd
        popad
        retf 0xc   //平衡堆栈，否则会蓝屏
    }
}
//2.编写main函数以及格式
int main(){
    char buff[6];
    *(dword*)&buff[0]=0x12345678;
    *(word*)&buff[4]=0x48;//0x48是通过在GDT表添加的段描述符的位置计算出来的
    _asm{
        push 1
        push 2
        push 3
        call fword ptr[buff]
    }
    printf("%x %x %x",x,y,z);
    getchar();
    return 0;
}

4.获取跳转地址，修复GDT表

下断点获取函数地址，拆分后
高位放GDT表中门描述符的高4字节的高16位
低位放GDT表中门描述符的低4字节的低16位

5.执行函数，验证输出

7.4 总结

0.调用门使用步骤

构造门描述符，门描述符中的段选择子是一个代码段，这个代码段是0环还是3环可以由我们自己决定(填写后两位)
门描述符中的代码段的Base+偏移是我们真正要跳转的地址(地址就是函数地址，代码段提权的话，可以做0环操作)
将门描述符写到GDT表
CALL FAR的时候，通过CALL 段选择子，在GDT表中找到门描述符，通过门描述符完成调用函数

1.调用门跨段不提权时，0环堆栈只会PUSH两个参数，CS和返回地址，原CS在PUSH后会被替换。新的CS是调用门的段选择子，此时CPL就会变成调用门提供的代码段的CPL，从而完成CPL提权
2.调用门跨段并提权时，0环堆栈会PUSH四个参数，CS,ESP,SS,返回地址，新的CS由调用门提供，SS和ESP由TSS提供
3.通过调用门时，调用的代码是新的CS.Base+偏移，由调用门决定。但是RETF返回的时候，出栈的值可以由我们自己写，也就是说进去得到时候需要通过调用门，但是返回的时候，返回到哪里可以由我们决定，只需要修改堆栈的返回地址
4.我们也可以选择进入调用门之后，不返回，自己再使用一个call调用门来返回
5.有参使用调用门的时候，CALL前PUSH参数，调用完成之后平衡堆栈：retf 0xN

8. IDT表

IDT表的构成

任务门描述符
中断门描述符
陷阱门描述符

中断门的五六位通常是ee或者8e，任务门通常是85，陷阱门通常是8f都是随着Type位的改变而改变

9. 中断门

1.IDT表中存储的都是系统段描述符
2.IDT表第一个元素不是NULL
3.windbg查看IDT表：r idtr
4.查看idt表有多大：r idtl

9.1 中断门

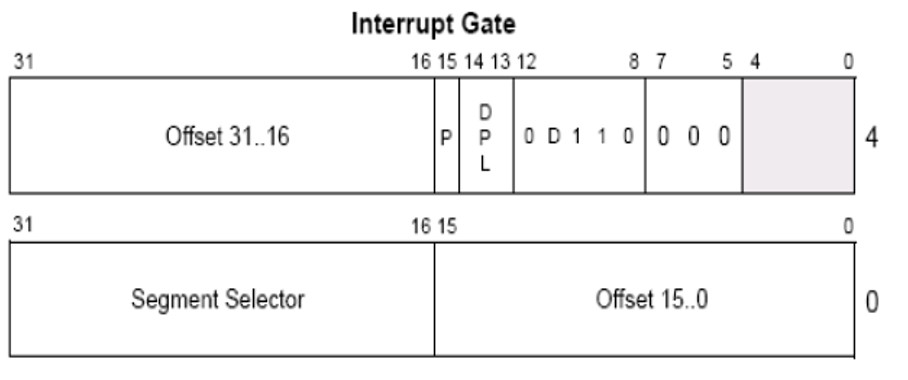

9.1.1 中断门段描述符

高四字节

高16位、低四字节的低16位与调用门一致，是代码段的偏移地址，代码段取决于低四字节16~31的段选择子
0~7位，调用门可以传递参数，但中断门不可以传参数，为0
Type(8~11位)为1110，12位为0,时，此时段描述符为中断门

中断门会把 IF 位置 0：中断门执行的时候，CPU会将标志寄存器IF位清零，进入中断门，如果还有可屏蔽中断信号到来，CUP将不理睬。
中断门堆栈图

提权

和调用门稍稍有点不一样的地方是，中断门提权会在堆栈中多压入一个值——EFLAGS.

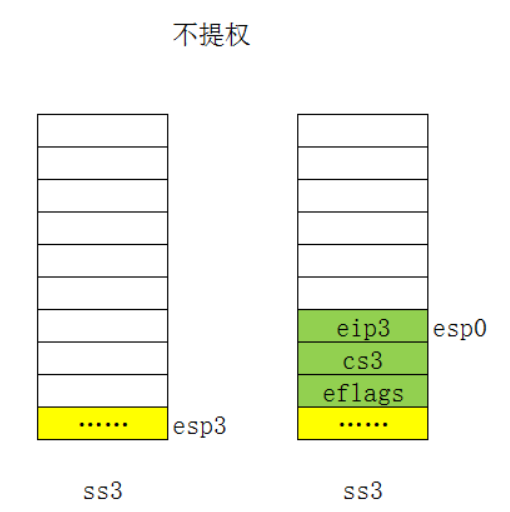

不提权

如果不提权，意味着不会切换栈，所以也没有必要在栈中压入栈段选择子和栈顶指针
调用门返回时RETF，而中断门返回是使用IRET/IRETD

9.1.2 使用中断门

格式：INT 3表示：IDT表第[3]个中段描述符

1.构造中断门段描述符

1.高4字节，跳转地址的高16位

0000，跳转地址暂时不知道，写0

2.高四字节，P+DPL+0+Type 此时Type为1110

1+11+0+1110=EE
P：当前描述符有效
DPL：填11，程序是从3环跳转到0环的，当前的CPL是11，没有权限访问00的段描述符
0：S位，系统段描述符为0
1110：Type字段，1110表示当前描述符是中断门
0000+EE

3.高四字节，0-7位

00
中断门不允许传参，所以填00
0000+EE+00

4.低四字节，16-31位

是一个段选择子，它的Base加上中断门的偏移字段，指向了我们真正要执行的代码段
不提权：001B(段选择子后两位11，指向GDT表第[3]个段描述符，该段描述符的第五位为9或F；3环代码段，DPL为11)
提权：0008(段选择子后两位00，指向GDT表第[1]个段描述符，该段描述符的第五位为9或F；0环代码段,DPL为00)
0000+EE+00+0008 此时段选择子的权限是0环的

5.低四字节，0-15位

0000，偏移，目前不知道，填0
0000+EC+00+0008+0000

6.得到调用门段描述符：0000EE00 00080000

2.替换IDT中的中断门描述符
查IDT表发现，第0x20个中断描述符没有使用，
此处试验将第0x20也就是第[32]个中断描述符替换掉
r idtr得到8003f400
eq 8003f500 0041EE00 000813A0
3.编写代码测试

//长调用的格式：CALL FAR CS:EIP(EIP是废弃的)
//1.编写需要调用的函数
DWORD dwH2GBValue;
BYTE GDT[6];
void __declspec(naked) GetRegsiter(){
    _asm {
     pushad
     pushfd
     mov eax,0x8003f00c  //读取高2GB内存
     mov ebx,[eax]
     mov dwH2GBValue,ebx
     //sgdt GDT    //将gtdr寄存器的内容放到6字节的GDT数组中，这个指令也可以在3环执行
     popfd
     popad
     iret
    }
}
//2.编写main函数以及格式
int main(){
    _asm
    {
        int 0x20      // 选择IDT表中的第[0x20]个中段描述符
    }
    printf("%x",dwH2GBValue);
    getchar();
    return 0;
}

4.修正IDT表的中段描述符，编译代码，查看函数地址
5.执行程序，查看返回值

9.1.3 总结

使用步骤

1.构造中断门段描述符
2.替换IDT中的中断门描述符
3.编写代码测试
4.修正IDT表的中段描述符，编译代码，查看函数地址
5.执行程序，查看返回值

中断门使用：

格式：INT N
通过IDT表找到第[N]个门描述符。（通过里面的段选择子可查GDT表）
通过门描述符的Base+偏移调用指定的地址

中断门执行的时候，CPU会将标志寄存器IF位置零，进入中断门，IF位为0时，如果还有可屏蔽中断信号到来，CUP将不理睬。

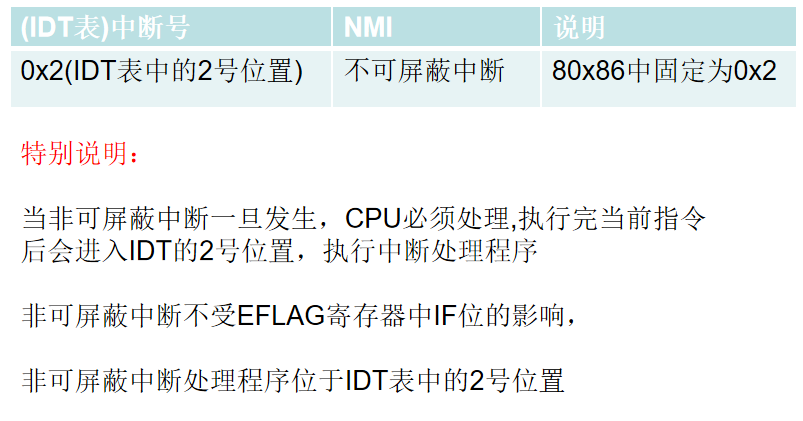

拓展：一旦有不可屏蔽中断信号，不管IF是什么，CUP都会马上执行

例如:电源断开，CUP会使用电容的电量，马上做一些保存操作

10. 陷阱门

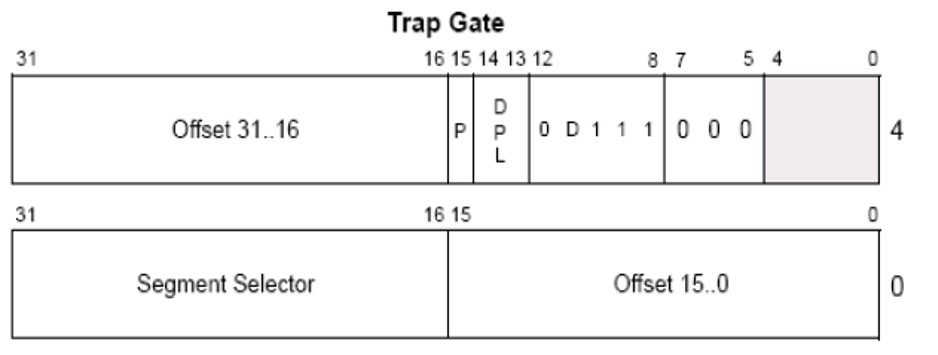

10.1 陷阱门段描述符

高四字节

高16位，低四字节的低16位与调用门一致，是代码段的偏移地址，代码段取决于低四字节16~31的段选择子
0~7位，调用门可以传递参数，中断门不可以传参数，为0
8~11位为1111，12位为0,时，此时段描述符为陷阱门

低四字节

与之前的段描述符一致

陷阱门与中断门唯一的区别

中断门执行的时候，会将标志寄存器IF位清零，但是陷阱门不会
Type为1111，中断门是1110

11. 任务段

11.1 任务门的作用

权限切换-->CS更换
CS更换-->SS更换
SS更换-->堆栈更换
堆栈更换-->ESP更换
CS是我们指定的段选择子
SS和ESP就是从TSS(任务状态段)中提供的

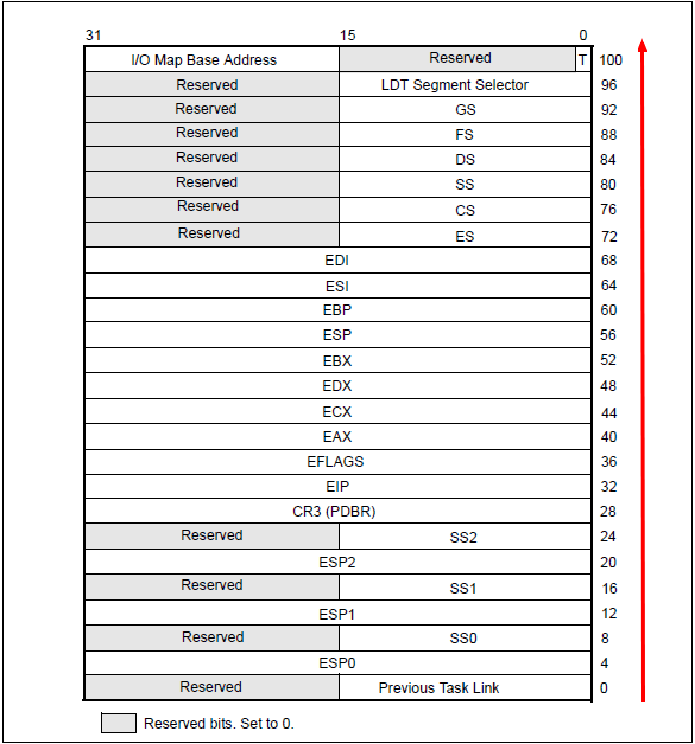

11.2 TSS结构

TSS是一块内存，大小是104字节，所有寄存器都存在这里
TSS可以一次性的替换这一堆寄存器

11.2.1 CUP寻找TSS的方法

1.TSS内存：通过TR(TaskRegister)段寄存器得到，TR.Base指向了TSS在哪里，TR.Limit表明TSS的大小
2.TR段寄存器：操作系统启动的时候，通过GDT表中加载TSS段描述符得到的

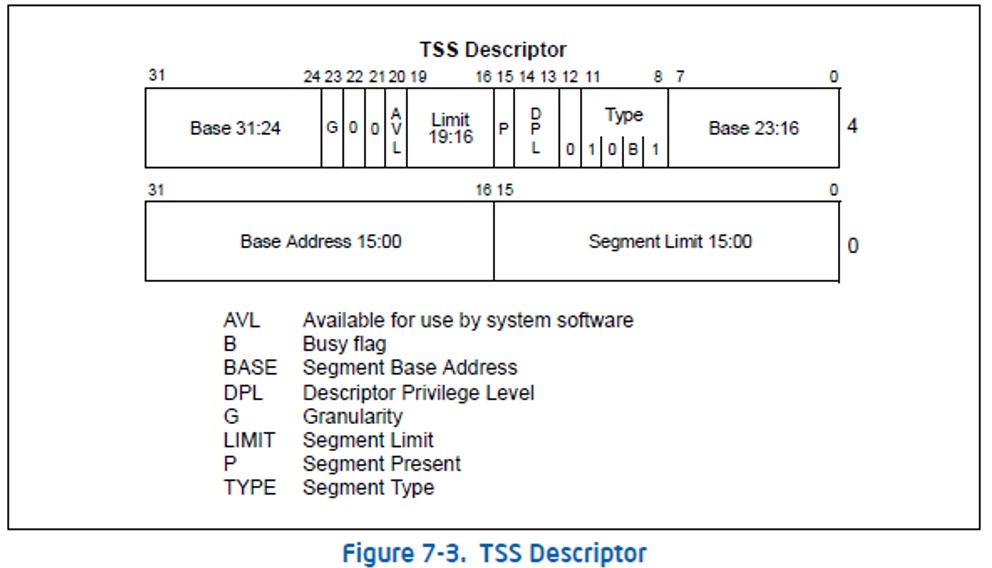

11.2.2 TSS段描述符

(TSS段描述符在GDT表中)

TSS段描述符的Type：

①1001==9：此段描述符没有加载到TR段寄存器中
②1011==B：此段描述符已经加载到TR段寄存器中
TSS段的Limit是104字节，高位Limit为0即段描述符G位为0

11.2.3 TR寄存器读写

LTR r/m16
在GDT表中找到与r/m16对应的段描述符，然后将段描述符加载到TR寄存器中
加载完成后，被加载的TSS段描述符状态位发生改变(9变成B)
LTR是特权指令，只能在0环执行，它只会修改TR段寄存器，不会修改TSS的104字节

STR r/m16
将TR段寄存器的段选择子存储到r/m16

11.2.4 实验：修改当前环境所有寄存器

(替换一堆寄存器)

步骤：

1.编写代码，并准备一份104字节的缓冲区
2.构造TSS段描述符，Base指向缓冲区，Limit为104字节
3.修改GDT表，增加TSS段描述符
4.修改TR寄存器以及当前寄存器
5.执行代码，windbg下断点，输入!process 0 0 指令获取，选择DirBase字段

实现：

1.编写代码，并准备一份104字节的缓冲区

DWORD dwOK;
DWORD dwESP;
DWORD dwCS;
char du[0x10];
void __declspec(naked)func(){
   dwOK=1;
   __asm{
   mov eax,esp
   mov dwESP,eax
   mov ax,cs
   mov dwprd ptr ds:[dwCS],cs
   //跳回去的代码
   //
   //
   }
}
//eq 8003f0c0 0000e912`fdcc0068//构造段描述符
int main(){
    int iCr3;
    printf("输入进程ID\n");//通过windbg!process 0 0 指令获取，选择DirBase字段
    scanf("%x",&iCr3);
    DWORD szTSS[0x68]={
        0x00000000, //link    //切换前，存储是的原来的段选择子，切换的时候CUP会自动填充
        0x00000000,//esp0    //(DWORD)bu
        0x00000000,//ss0      //0x00000000
        0x00000000,//esp1
        0x00000000,//ss1
        0x00000000,//esp2
        0x00000000,//ss2
        (DWORD )iCr3,//cr3，是一个寄存器，后面会讲
        0x00401020,//eip//要跳转的地址
        0x00000000,//eflags
        0x00000000,//eax
        0x00000000,//ecx
        0x00000000,//edx
        0x00000000,//ebx
        (DWORD)bu,//esp，一个地址，指定一个切换之后的堆栈(这里是0x10个字节的堆栈)
        0x00000000,//ebp
        0x00000000,//esi
        0x00000000,//edi
        0x00000023,//es
        0x00000008,//cs  去什么环就写什么权限的代码段，3环的话写0x1B
        0x00000010,//ss   SS必须与CS在同一个环，3环的话写0x23
        0x00000023,//ds
        0x00000030,//fs   切换到0环写0x30，切换到3环写0x0000003B
        0x00000000,//gs
        0x00000000,//ldt
        0x20ac0000//可以从操作系统直接复制出来
        }；
        char buff[6];
        *(DWORD*)&buff[0]=0x12345678;
        *(WORD*)&buff[4]=0xC0;
        __asm{
            call fword ptr[buff]
        }
        printf("ok=%d ESP = %x  CS=%x \n",dwOK,dwESP,dwCS);
}

2.构造TSS段描述符，Base指向缓冲区，Limit为104字节

按照下图构造，但是G位与之前构造描述符不一样，由TSS段描述符得到的TR寄存器指向的段是TSS段，TSS段的长度是以字节为单位的，之前的都是1(4KB)，现在应该改成0(字节)
下断点，获取iTSS数组和跳转函数的地址
构造完成后，将构造好的TSS段描述符写入到空白的GDT表中

TSS段描述符的Type：
①1001==9：此段描述符没有加载到TR段寄存器中
②1011==B：此段描述符已经加载到TR段寄存器中
//TSS数组地址：0012 f184 TSS段的Base就是TSS数组的地址
TSS数组的大小只有104字节，使用低四字节的低16位就足够了，Limit16~19可以设置为0了
高四字节：
0 0 0 0 0 0 0 0 0 0 0 0    0   0 0 0 1 1 1 0 1 0 0 1    0 0 0 1 0 0 1 0
0 0    0    0 e 9 1    2
低四字节：
f184    0068
最终得到TSS段描述符：
0000e912`f1840068

3.修改GDT表，增加TSS段描述符

进入GDT表，随便找到一个空白的段描述符此处是第10个
填充：

r gdtr
dq 8003f000
eq 8003f0b0 0000e912`f1840068

此处填充的是第10个，01001 0 11
得到段选择子是0x4B，此时4B指向的段描述符是TSS段描述符

4.修改TR寄存器以及当前寄存器

在0环修改TR寄存器LTR r/m16

只能在0换用
只会修改TR寄存器的值

在3环修改TR寄存器：JMP FAR或CALL FAR

用 JMP 去访问一个代码段的时候

JMP 0x48:0X12345678 如果0x48是代码段
执行后：CS-->0x48 EIP -->0X12345678

用JMP去访问一个任务段的时候：

如果0x48是TSS段描述符，则先取出TSS段描述符，修改TR寄存器，然后用TR.Base指向的TSS中的值修改当前的一堆寄存器

5.执行代码，windbg下断点，输入!process 0 0 指令获取，选择DirBase字段

11.2.5 总结

替换当前寄存器步骤：

①构造TSS：创建104字节缓冲区，并填充里面的内容(寄存器)， DirBase需要!process 0 0获取
②构造TSS段描述符(Base,Limit)指向①的缓冲区
③在GDT表中增加②的TSS段描述符
④加载TR寄存器并修改当前寄存器

JMP/CALL FAR指令后面跟的若是任务段的选择子，系统会通过选择
子将段选择子指向的TSS段描述符加载到TR寄存器中
然后通过TR寄存器的Base找到TSS，将TSS的内容(寄存器)替换当前的寄存器

TSS段描述符与TR段寄存器与TSS段的关系

TSS段在GDT表中
TR寄存器通过TSS段描述符加载
TSS段的地址与大小是通过TR寄存器得到

注意JMP和CALL的堆栈变化

12. 通过任务门访问任务段

12.1 任务门描述符

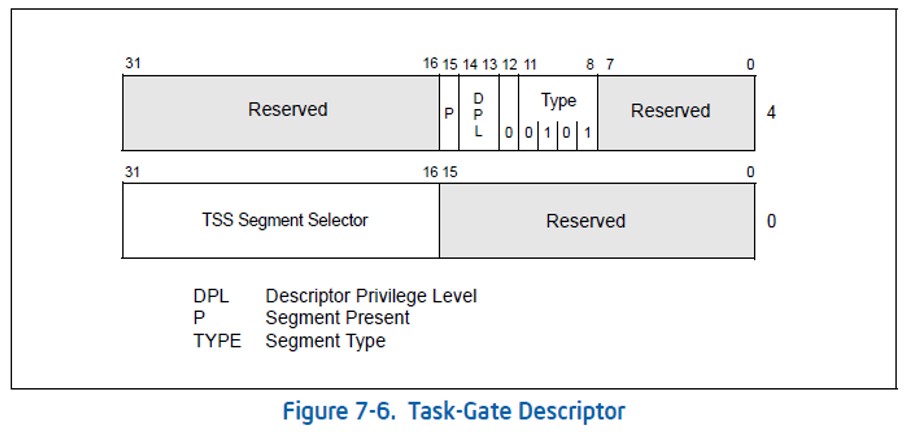

灰色部分是保留部分，填0就可以
Type为0101的时候，是任务门
低四字节的高16位：存储的是一个TSS段的段选择子，用于在GDT表中寻找TSS段描述符

12.2 任务门执行流程

1. INT N
2. 查IDT表，找到任务门描述符
3. 通过任务门描述符的TSS段选择子，查找GDT表，找到任务段描述符
4. 将任务段描述符加载到TR寄存器中，然后使用TR寄存器Base指向的TSS中的值修改寄存器
5. IRETD返回

12.3 实验

1.编写代码，并准备一份104字节的缓冲区
2.构造TSS段描述符
3.修改GDT表
4.构造任务门描述符，写入到IDT表中
5.执行代码，windbg下断点，输入!process 0 0 指令获取，选择DirBase字段
-------------------------------------------------代码---------------------------------------------------------------

1.编写代码，并准备一份104字节的缓冲区

DWORD dwOK;
DWORD dwESP;
DWORD dwCS;
void __declspec(naked)func(){
        dwOK=1;
        __asm{
                mov eax,esp
                mov dwESP,eax
                mov ax,cs
                mov dwprd ptr ds:[dwCS],cs
                //跳回去的代码
                //
                //
        }
}
int main(){
        int iCr3;
        printf("输入进程ID\n");//通过windbg!process 0 0 指令获取，选择DirBase字段
        scanf("%x",&iCr3);
        DWORD szTSS[0x68]={
                0x00000000, //link    //切换前，存储是的原来的段选择子，切换的时候CUP会自动填充
                0x00000000,//esp0    //(DWORD)bu
                0x00000000,//ss0      //0x00000000
                0x00000000,//esp1
                0x00000000,//ss1
                0x00000000,//esp2
                0x00000000,//ss2
                (DWORD )iCr3,//cr3，是一个寄存器，后面会讲
                0x00401020,//eip//要跳转的地址
                0x00000000,//eflags
                0x00000000,//eax
                0x00000000,//ecx
                0x00000000,//edx
                0x00000000,//ebx
                (DWORD)bu,//esp，指定一个切换之后的堆栈
                0x00000000,//ebp
                0x00000000,//esi
                0x00000000,//edi
                0x00000023,//es
                0x00000008,//cs   0x0000001B，需要与SS在同一个环，cs08ss就10，cs1B，ss就23
                0x00000010,//ss   0x00000023
                0x00000023,//ds
                0x00000030,//fs   切换到0环写0x30，切换到3环写0x0000003B
                0x00000000,//gs
                0x00000000,//ldt
                0x20ac0000//可以从操作系统直接复制出来
        }；
        __asm{
              int 0x20
        }
        printf("ok=%d ESP = %x  CS=%x \n",dwOK,dwESP,dwCS);
}

2.构造TSS段描述符

按照下图构造，但是G位与之前构造描述符不一样，由TSS段描述符得到的TR寄存器指向的段是TSS段，TSS段的长度是以字节为单位的，之前的都是1(4KB)，现在应该改成0(字节)，下断点，获取iTSS数组和跳转函数的地址，构造完成后，将构造好的TSS段描述符写入到空白的GDT表中
TSS段描述符的Type：
①1001==9：此段描述符没有加载到TR段寄存器中
②1011==B：此段描述符已经加载到TR段寄存器中
//TSS数组地址：0012 f184 TSS段的Base就是TSS数组的地址，通过运行代码下断点得到
TSS数组的大小只有104字节，使用低四字节的低16位就足够了，Limit16~19可以设置为0了
高四字节：
0000 e912
31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 09 08 07 06 05 04 03 02 01 00
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 0 1 0 0 1 0 0 0 1 0 0 1 0
0 0 0 0 e 9 1 2
低四字节：
f184 0068
最终得到TSS段描述符：
0000e912`f1840068

3.修改GDT表

进入GDT表，随便找到一个空白的段描述符
填充：
r gdtr
dq 8003f000
eq 8003f0b0 0000e912`f1840068
此处填充的是第10个，01001 0 11
得到段选择子是0x4B，此时4B指向的段描述符是TSS段描述符

4.构造任务门描述符，写入到IDT表中
5.执行代码，windbg下断点，输入!process 0 0 指令获取，选择DirBase字段

12.4 总结

任务门跨表了需要在IDT表和GDT表添加描述符
执行流程：

1. INT N
2. 查IDT表，找到任务门描述符
3. 通过任务门描述符的TSS段选择子，查找GDT表，找到任务段描述符
4. 将任务段描述符加载到TR寄存器中，然后使用TR寄存器Base指向的TSS中的值修改寄存器
5. IRETD返回

实验步骤：

1.构造TSS段描述符，TSS段描述符的Base指向TSS缓冲区，Limit为104字节
2.将TSS段描述符写入GDT表
3.构建任务门描述符，任务门描述符的段选择子指向GDT表的TSS段描述符
4.将任务门描述符写入IDT表
5.使用任务门 INT N

windbg常用指令：

r：查看寄存器

dd：查看地址内容，以dword字节分组显示

dq：查看地址内容，以8字节分组显示

②--------------------------------------保护模式-页的机制 ------------------------------------

1. 10-10-12分页

1.1 为什么是10-10-12？

将线性地址分成10-10-12

2的10次方=1024 PDT有1024个PTT
2的10次方=1024 PTT有1024个物理页
2的12次方=4096 物理页有4096个字节

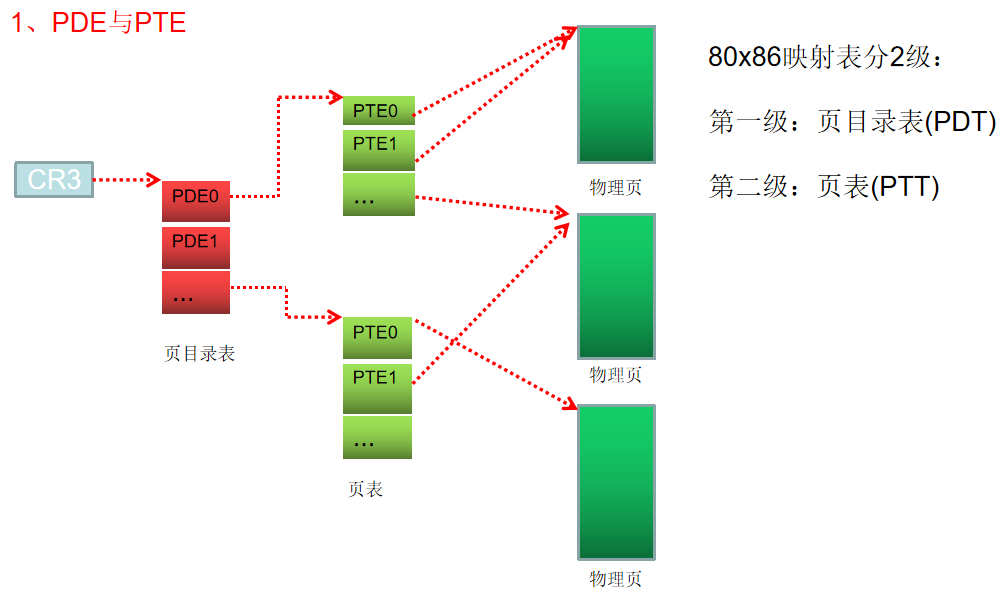

1.2 PDT、PDE、PTT、PTE

1.2.1 4GB内存

给应用程序分配的4GB内存时虚拟的，让真正需要用到内存的时候，会通过地址转换找到物理地址

1.2.2 物理地址

线性地址有效地址物理地址

mov eax,dword ptr ds:[0x12345678]
有效地址：0x12345678
线性地址：ds.Base+0x12345678
通常情况下，ds这个段的Base都是0
cup会将线性地址转换成物理地址，再从物理地址中取出数据

1.2.3 设置cup分页模式

10-10-12分页：C盘booit.ini中，启动项的最后一项为execute=optin时，是101012的方式
2-9-9-12分页：C盘booit.ini中，启动项的最后一项为noexecute=optin时，是29912的方式

1.2.4 PDT与PTT表

每个进程都有一个CR3寄存器，指向当前进程对应的PDT，Cr3是唯一一个存储物理地址的寄存器，而程序是无法直接使用物理地址的

每个进程中的数据都是通过Cr3找到物理页，然后再通过物理页进行读写的
通过Cr3寄存器可以实现读取目标进程的数据、写入数据到目标进程，只要将目标进程的Cr3暂时修改为本进程的Cr3即可，这样可以更加高级的完成注入(将代码写入到目标程序，比注入更高级，更加难以检测)

通过!PROCESS 0 0找到对应进程的Cr3(DirBase字段)
windbg中，!dd可以读取CR3物理地址地址的内容，指向一个4096大小的页目录表(PDT)
PDT：页目录表，也叫PDT，4096大小。PDT表中成员叫页目录项(PDE)，是地址，占4字节。
PTT：页表，也叫PTT，4096大小。PTT表中成员叫PTE，是指向物理页的地址，占4字节。

PTE可以指向物理页，但是没有给PTE分配物理页的时候PTE也可以不指向物理页
多个PTE可以指向同一个物理页
一个PTE只能指向一个物理页

系统通过PTE找到真实的物理地址，通过线性地址找到PTE。线性地址是程序内的线性地址，不同程序可能会出现相同数值的线性地址，但是指向的物理地址却很可能不相同。因此每一个程序都有自己独一无二的一套PTT页表，与线性地址一一对应。

1.2.5 实验:线性地址找物理地址

1.在虚拟机设置为101012分页，重启
2.在虚拟机中启动一个记事本，写上Hello World，记事本拥有自己的4GB空间，helloworld一定在这片里面
3.找到HelloWorld的线性地址

通过Cheat Engine工具附加记事本
勾选Unicode，搜索HelloWorld
修改HelloWorld，找到线性地址AA8A0

4.按照101012分页的方式，找到物理地址

实验工具：windbg，CE
按照10-10-12的形式，将32位的线性地址分成三份
000AA8A0
0000000000 0010101010 8A0
0 AA 8A0
每个进程都有一个CR3寄存器，Cr3是唯一一个存储物理地址的寄存器通过!process 0 0找到对应进程的Cr3(DirBase字段)，CR3指向一个4096大小的页目录表(PDT)，假设找到的PDT为146a0000

在PDT中，根据线性地址的第一个10，找的PDE是：PDT的地址+(10*4)，PDE指向一个4069大小的页表(PTT)
!dd 146a0000+0*4 得到PTT的地址14dc0067【PTT的后3位代表属性，用的时候需要改成000】
在PTT中，根据线性地址的第二个10，找的地址是：PTT的地址+(10*4)，这个地址指向真正的物理页
!dd 14dc0000+AA*4 得到真正物理页的地址13fdd067【地址的后3位代表属性，用的时候需要改成000】
在真正物理页中，根据线性地址的12，找的地址是：物理页的地址+(10)，这个地址就是物理地址
!dd 13fdd000+8A0 得到真正要找的物理地址，物理地址里面存的就是要找的数据
!db 13fdd000+8A0 以字节方式查看，可以看得更清晰

小结

!dd，加了一个!，意思是查看物理地址
PDT：页目录表，也叫PDT，4096大小。PDT表中成员叫页目录项(PDE)，是地址，占4字节。
PTT：页表，也叫PTT，4096大小。PTT表中成员叫PTE，是指向物理页的地址，占4字节。

PTE可以指向物理页，但是没有给PTE分配物理页的时候PTE也可以不指向物理页
多个PTE可以指向同一个物理页
一个PTE只能指向一个物理页

10-10-12
10：按下标查找个数，第一张表存储2的10次方=1024个地址
10：按下标查找个数，第二张表存储2的10次方=1024个地址
12：按字节查找数据，第三张表存储2的12次方=4096个字节
寻找物理地址步骤

1.获取PDT Cr3(PDT)
2.获取PDE(是一个PTT页) Cr3+10*4
3.获取PTE(是一个物理页) PTT+10*4
4.获取物理地址物理页+12

1.2.6 实验:对0地址进行读写

正常程序的0地址都是不可写入和读取的，是因为0的线性地址为00000000
通过PDT+0找到PDE
通过PDE+0找到PTT
通过PTT+0找到PTE---->为0，说明0的线性地址所对应的物理页地址是空的
通过PTE找到内存页为空
会发现，线性地址000000是没有分配物理页的，既然没有分配物理页，何来读写呢？，但是我们可以手动给0这个线性地址分配一个物理页，达到可以对0线性地址读写
实验

1.定义一个变量，获取变量的线性地址，并打印出控制台，然后getchar()等待
2.打开windbg，通过1.2.5找到该变量线性地址的PTE对应的物理地址，并记录下来(PED和PTE的后三位是属性，最好也记录下来，若原属性是不能读写的属性，那么修改成可读写属性)
3.找到0的物理地址，将0线性地址的PTE修改为第2步获取的线性地址，写入操作指令：

指令格式：!ed PTE地址第2步得到的PTE
此时，0的线性地址已经分配了一个物理页，和第2步的变量共用一个物理页。

4. 随意输入字符，令getchar()不再等待

对0线性地址进行读写操作
*(int*)0=123;
int n = *(int*)0;

原理：线性地址0：页目录表->页目录->页表->物理地址没有分配将线性地址设置为可读写：那我们把物理地址分配上去即可
代码

#include <iostream>
#include <windows.h>
int main() {
    int n = 100;
    printf("写入数据前n的值 = %d\n", n);
    printf("n的地址 = %p\n", &n);
    int n0 = 0;
    getchar();
    //windbg修改物理页
    *(int*)n0 = 2000;
    printf("向0地址写入数据:%d\n写入数据后n的值 = %d\n",2000, n);
    system("pause");
    return 0;
}

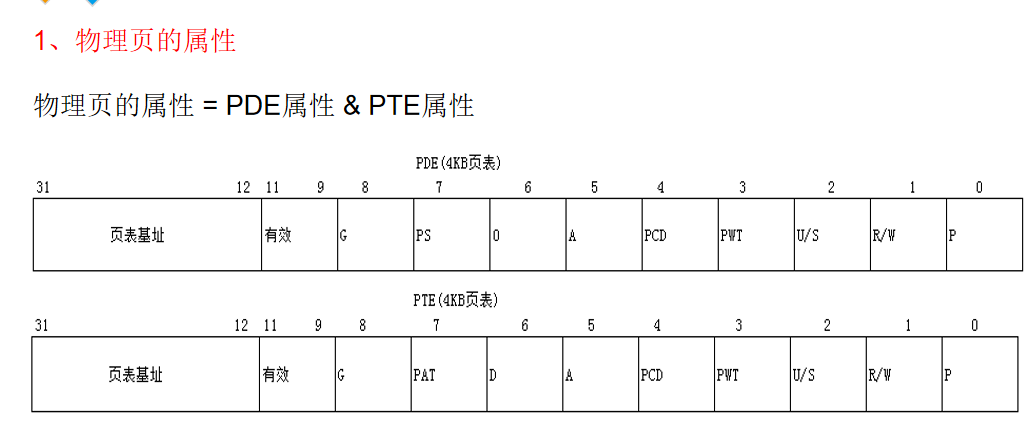

1.2.7 PDE、PTE属性

PDE和PTE的低3位也就是二进制的低12位是属性，0~11是属性位，12~31是页表基址，指向物理页的基址

P位：代表是否有效
R/W位：0只读，1可写
US位： ①U/S=0，本物理页只允许特权用户访问 ②U/S=1，本物理页普通用户也可以访问【之前学的各种门需要00权限才能读写就是因为这个原因】，修改变量的U/S位，也可以达到让3环访问0环的目的(获取一个需要读取的0环的线性地址如0x8003f00c，更改其属性)
PS位：PS位只对PDE有意义，PS是PageSize的意思。当PS=1时，PDE直接指向物理页，而不是PTT页，没有PTE，此时10-10-12变成10-22,22位直接指向页内偏移，即通过Cr3找到PDT页，PDT+(第一个10位*4)就是PDE，值就是物理页，PDE+22位的数值=物理地址。范围是4M，俗称大页。
A位：当前页是否被访问过，即是是访问1字节也会导致A位置为1。未访问过则为0
D位：当前页是否被写过，0没有被写过，1被写过
G位：G位为1时，TLB表不会刷新G为为1的PDE或PTT (G为为1的都是高2GB地址，所有程序可以共享) 详情参考TLB一章
PWT位：(Page Wrrte Through) PWT=1时，当将当前页的数据写入到CPU缓存的时候，要求同时将数据也写入到内存中，PWT为0则没有这个要求。
PCD位：(Page Cache Disable) PCD=1时，当前页的数据禁止写入到缓存中，CPU需要读写的话，只能直接写入到内存中

例如，TLB中的页，这些页已经存在TLB缓存中了，可能不需要在写入到CPU缓存了。所以他们的PCD为1。

PAT位：
PWT、PCD位前置知识-->CPU缓存

1.CPU缓存是位于CPU与物理内存之间的临时存储器，它的容量比内存小得多，但是交换速度比内存快的多
2.CPU缓存可以做得很大，几K，几十K，上M的都有
3.CPU缓存与TLB的区别

TLB：线性地址 <----> 物理地址
CPU缓存：物理地址 <----> 内容
系统读取某个物理页的时候：

①查找TLB得到物理地址
②查找CPU缓存得到数据
CPU缓存越大，速度越快

具体细节参考Inter白皮书章节：Memory Cache Control

1.2.8 实验：实现修改只读变量

物理页的属性=PDE属性&PTE属性
定义一个只读类型的变量，在另一个线性地址指向与该变量相同的物理页，但是这个线性地址的PDE/PTE的R/W属性改成1可写属性，实现可写

1.定义只读变量
2.获取只读变量的线性地址
3.通过线性地址获取PDE和PTE
4.将PDE和PTE的R/W位属性改成1可写属性
5.对只读变量进行赋值操作，完成对只读变量的读写

int main(){
    char* str ="hello world";
    printf("线性地址：%x",(DWORD)str);

    //windbg修改PDE和PTE属性

    getchar();
    DWORD dwVal=(DWORD)str;
    *(char*)dwVal="M";
    printf("修改后的值：%s\n",str);
    return 0;
}

1.2.9 实验：实现访问高2GB内存

物理页的属性=PDE属性&PTE属性
确定一个高2GB的线性地址，如0x8003f00c。查看8003f00c的PDE和PTE属性，并将U/S修改为1，实现普通用户也可访问

1.通过线性地址获取PDE和PTE
2.将PDE和PTE的U/S位属性改成1普通用户可访问
3.对线性地址进行读取操作，完成对高2GB数据的读取

int main(){

    //windbg修改PDE和PTE属性

    getchar();
    int Vule=0x8003f00c;
    printf("0x8003f00c的数据：%s\n",*(DWORD*)Vule);
    return 0;
}

思考

如果系统要保证某个线性地址是有效的，那么必须为其填充正确的PDE与PTE，如果我们想填充PDE与PTE那么必须能够访问PDT与PTT，那么存在2个问题:

1、一定已经有“人"为我们访问PDT与PTT挂好了PDE与PTE的物理页,我们只需要找到这个线性地址就可以了。但是这个地址在哪里？按照以往的知识，我们是通过访问Cr3寄存器得到PDT表的。但是程序并不能使用物理地址，也就是说Cr3寄存器对程序来说并不能使用，那怎么才能访问PDT和PTT表呢？除非有一个线性地址可以直接访问PDT和PTT【-->页目录表基址C0300000，C0300000存储的值就是PDT】
2、这个为我们挂好PDE与PTE的“人”是谁?

1.2.9 页目录表(PDT)基址

拆分C0300000

10：

1100000000-->300*4=C00

10：

1100000000-->300*4=C00

12：

通过!dd Cr3+C00得到PDE(后3位属性为置零后再加C00)
通过!dd PDE+C00得到PTT(后3位属性为置零后再加C00)
通过!dd PTT+0得到物理地址

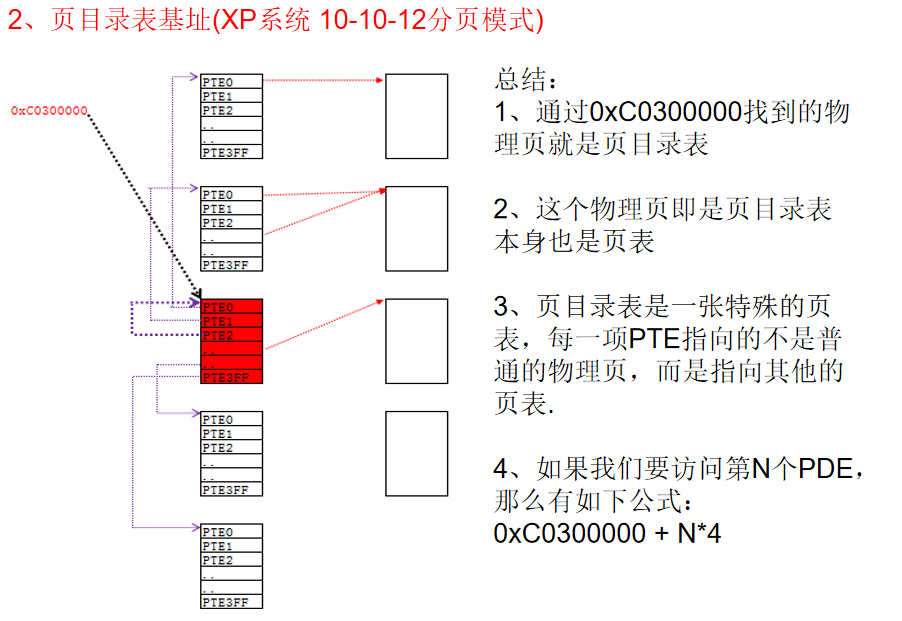

会发现，PTT+0就是Cr3指向的页目录表
这样，系统就可以通过线性地址访问到一个目录页(PDT表)，也是物理页，也是PDT表，也是PTT表(特殊的PTT表)

总结

1.通过0C300000找到的物理页就是PDT目录页表
2.这个页目录表本身也是PTT页表
3.PDT页目录表其实就是一张特殊的PTT表，这个表的每一项PDE或者说PTE指向的是其他PTT页表
在windbg中，我们可以通过Cr3得到PDT目录表
而在程序中，无法使用物理地址，只能通过线性地址来找到PDT表
而程序就是通过C0300000这个线性地址来找到目录表(PDT)

1.2.10 页表基址(PTT)

现在可以获取PDT目录表了，但是还必须结合PTT表才可做到访问PTE，才可以修改PTE的属性，这就需要访问PTT表了。那么就需要PTT表的基址
线性地址C0000000，C0001000，C0002000，...

验证C0000000是PTT的第一个PTE，C0001000是PTT的第二个PTE，...

1. 打开windbg，!process 0 0获取Cr3
2. !dd Cr3获取PDT表(里面存的都是PDE指向PTT,共有1024个)
3. ①!dd PDE1查看第一张PTT表 (后3位属性位置0)

②!dd PDE2查看第二张PTT表(后3位属性位置0)
③!dd PDE3查看第三张PTT表(后3位属性位置0)
只是按照PDT表的顺序查看PTT表，没有特定找哪一个PTT表

4.拆分C0000000

1100 0000 00 300*4=C00
0000 0000 00 0*4=0
找到Cr3
Cr3+C00得到PTE
PTE+0得到物理地址
!dd 物理地址
【发现和①找到的PTT表是一致的】

5.拆分C0001000

1100 0000 00 300*4=C00
0000 0000 01 1*4=4
找到Cr3
Cr3+C00得到PTE
PTE+4得到物理地址
【发现和②找到的PTT表是一致的】

1.2.10.2 总结

1.C0000000刚好是第一个PTT表的线性地址，通过它可以找到第一个PTT表的物理地址
C0001000刚好是第二个PTT表的线性地址，通过它可以找到第二个PTT表的物理地址
以此类推，每隔4KB就可以访问到下一个PTT表

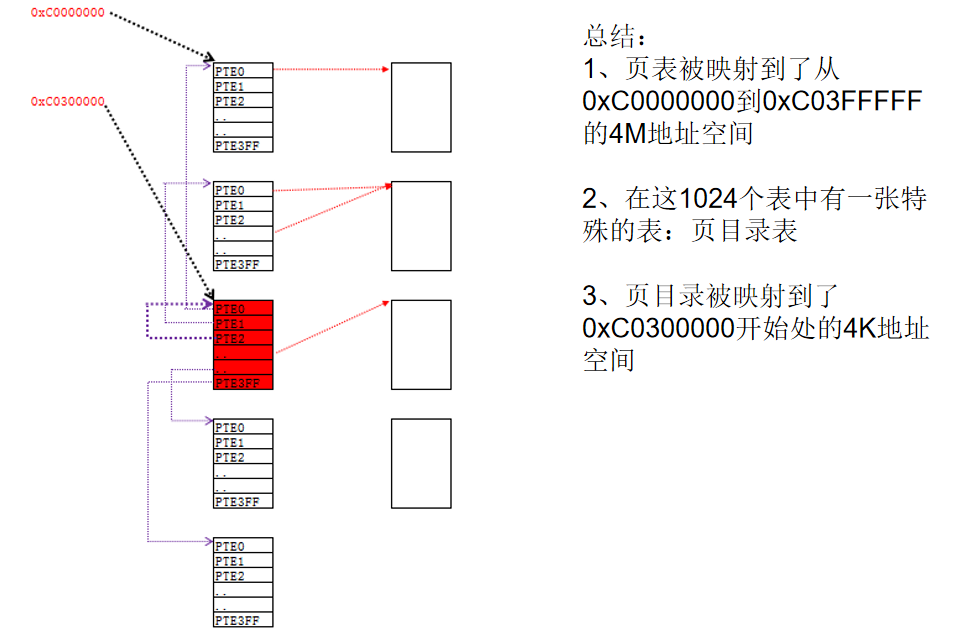

2.C0300000刚好是第0x300个PTT表，而第0x300个PTT表却又是PDT表
3.PTT被映射到从0xC0000000到0xC03FFFFF的4M地址空间中
(一个PTT是大小0x1000，也就是4KB，有1024个，1024*4KB=4M)
4.之前学的PDT表其实就是第C0300000个PTT表，只是为了好学习才弄了个PDT表出来
-------------------------------------------------------------------------
公式总结：
10-10-12
PDI(可理解成下标)：就是第一个10对应数值，PDT表第[10]个PDE
PTI(可理解成下标)：就是第二个10对应数值，PTI表第[10]个PTE
访问指定线性地址的目录表公式：
0xC0300000 + PDI*4
(进入PDT目录表 + 第几个PDE)
访问指定线性地址页表公式：
0xC00000000+PDI*4096+PTI*4
PDI*4096表示PDT表中前[PDI]个TSS表都不是要找的PTT表，而每个表是4096的大小
-------------------------------------------------------------------------

2. 2-9-9-12分页

2.1 为什么是2-9-9-12？

10-10-12分页模式最多只能寻找4GB的物理地址：1024*(1024*4096)
但是4GB的物理地址不够用，为了找到更多的物理地址，只能将PTT的位数量拓展多点
PTT的数量由原来的12-31位变成了12-35位，多了4位

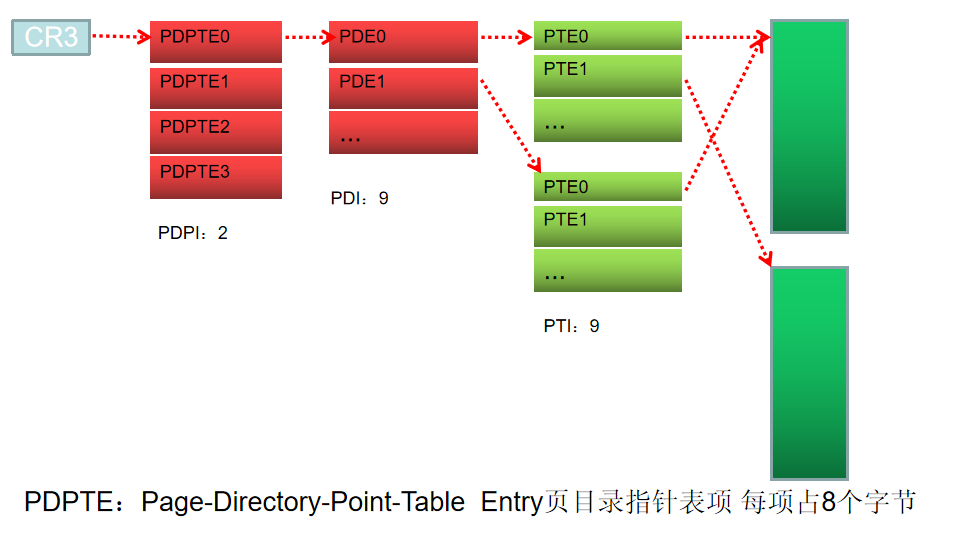

2的2次方=4-->PDPT表有4个PDT表
2的9次方=512-->PDT有512个PTT
2的9次方=512-->PTT有512个物理页
2的12次方=4096-->物理页有4096个字节

2.2 2-9-9-12寻找物理地址

2.3 PDPT、PDT、PTT

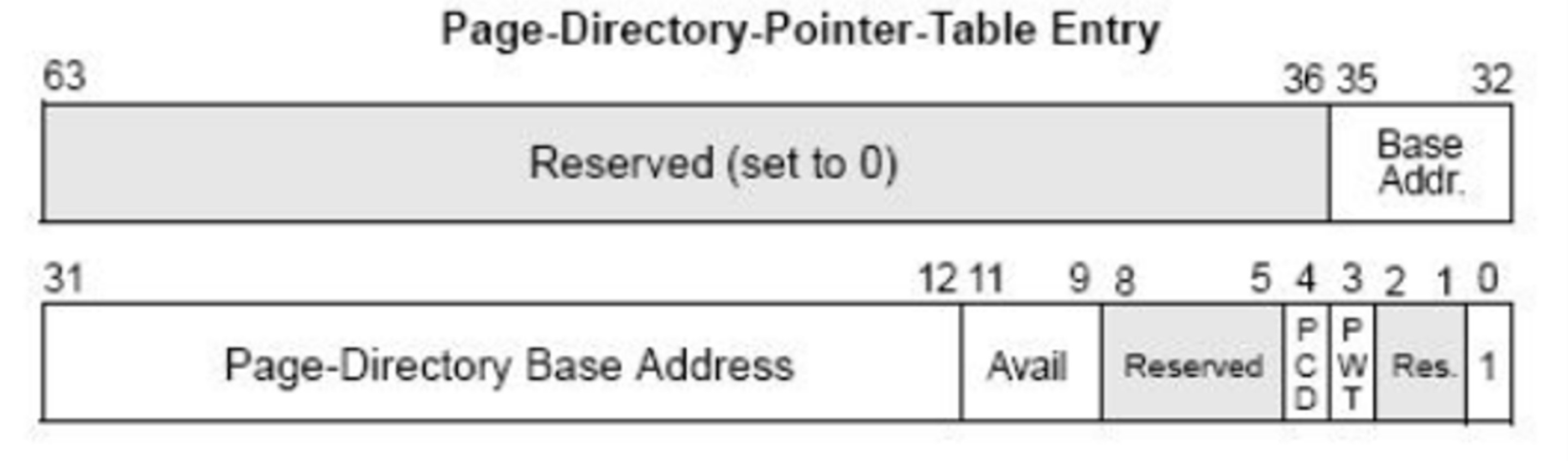

2.3.1 PDPTE

第00位：是P位，为1表示有效
09~11位：是给软件使用的
12~35位：指向PDT表的指针

2.3.2 PDE

2.3.2.1 PS为1时

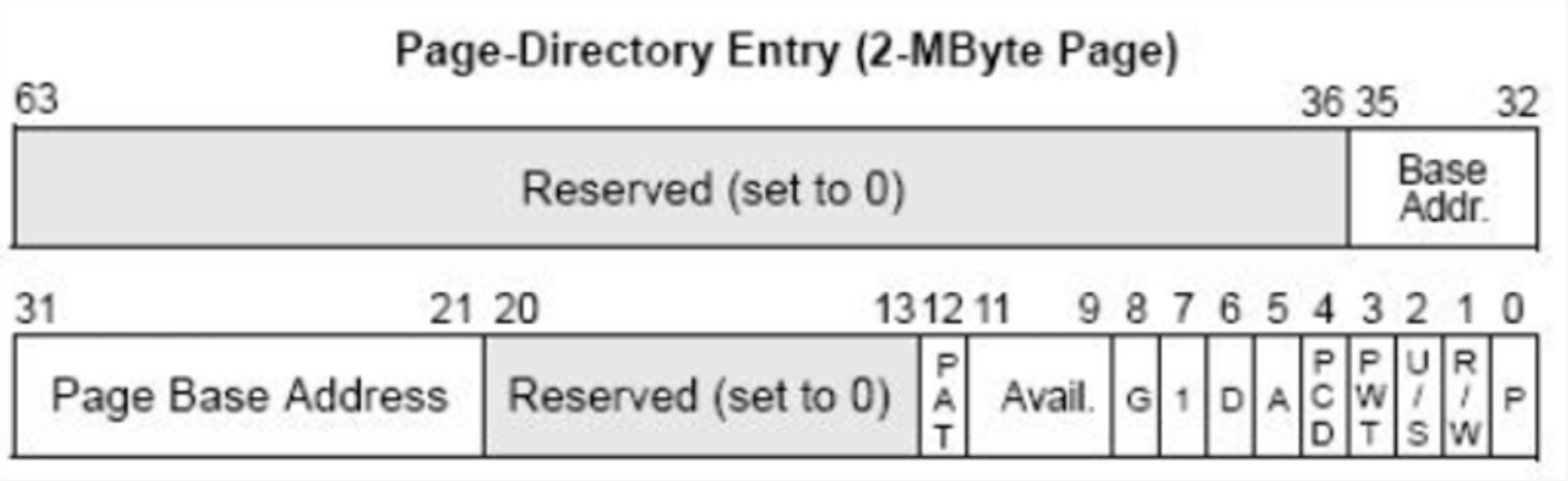

首先看PDT的第7位，PS位，当PS为1时，是大页

PS位只对PDE有意义，PS是PageSize的意思。当PS=1时，PDE直接指向物理页，而不是PTT页，没有PTE，大页的地址是21~35位决定的(15位)，低21位填充0。低21位填充0，所以页的大小是2MB(10-10-12中是4MB)。

寻找物理地址的时候：21~35位+21位0 一共36位，才是需要找的地址
第12位：多了一个PAT(页属性表)，与CUP相关，并不是所有CUP都支持，不支持就填0
第9~11位：给操作系统软件使用的

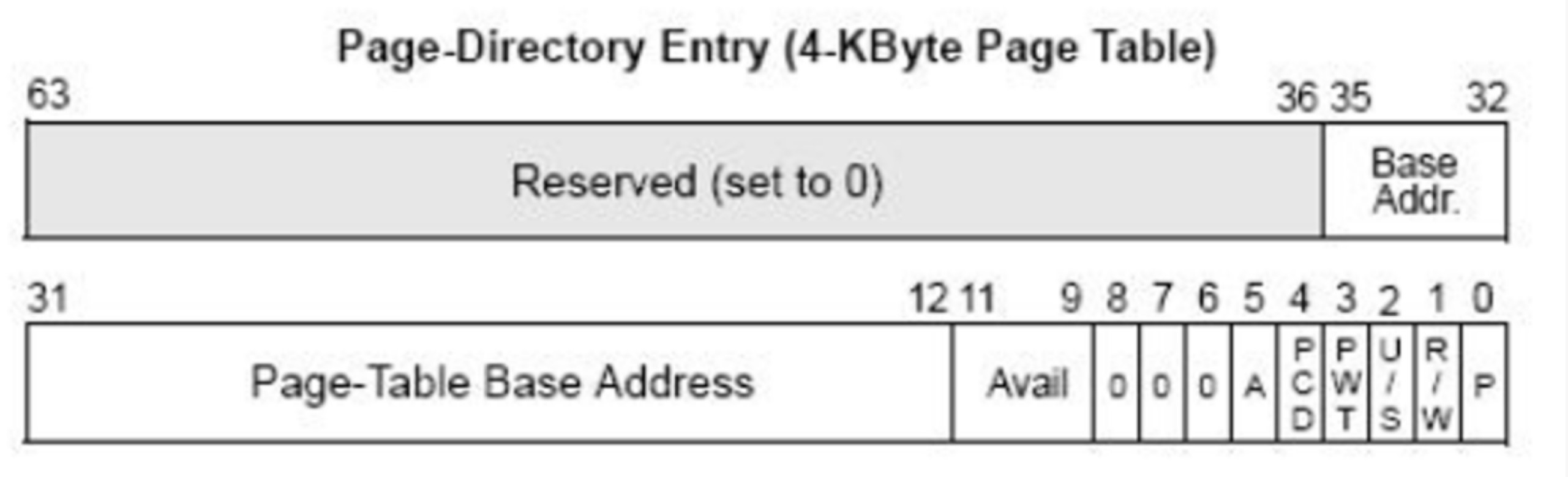

2.3.2 PS位为0时

PS位为0时的情况：指向正常页，此时，12~35是寻找物理地址的范围，一共24位，比101012多了4位，寻找的物理地址范围：2的24次方=64GB

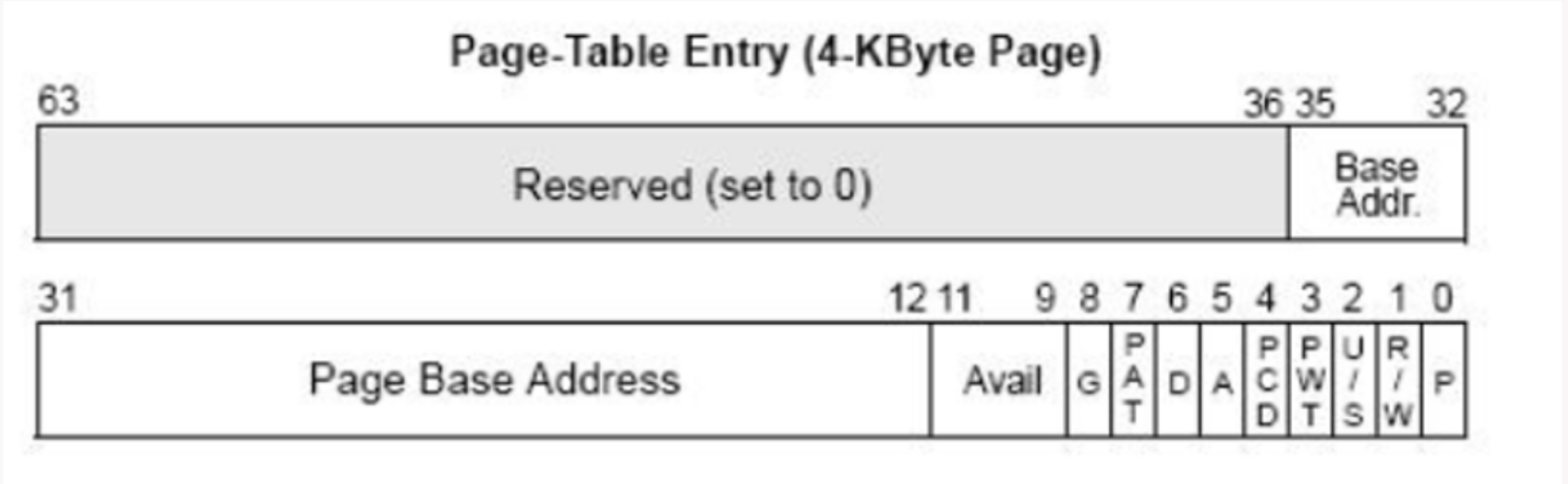

2.3.3 PTE

PTE中存储的是物理地址
物理页基址：12~35位+低12位填充0
物理页具体数据：12~35位(物理页)+12(2-9-9-12中的12的值，偏移)

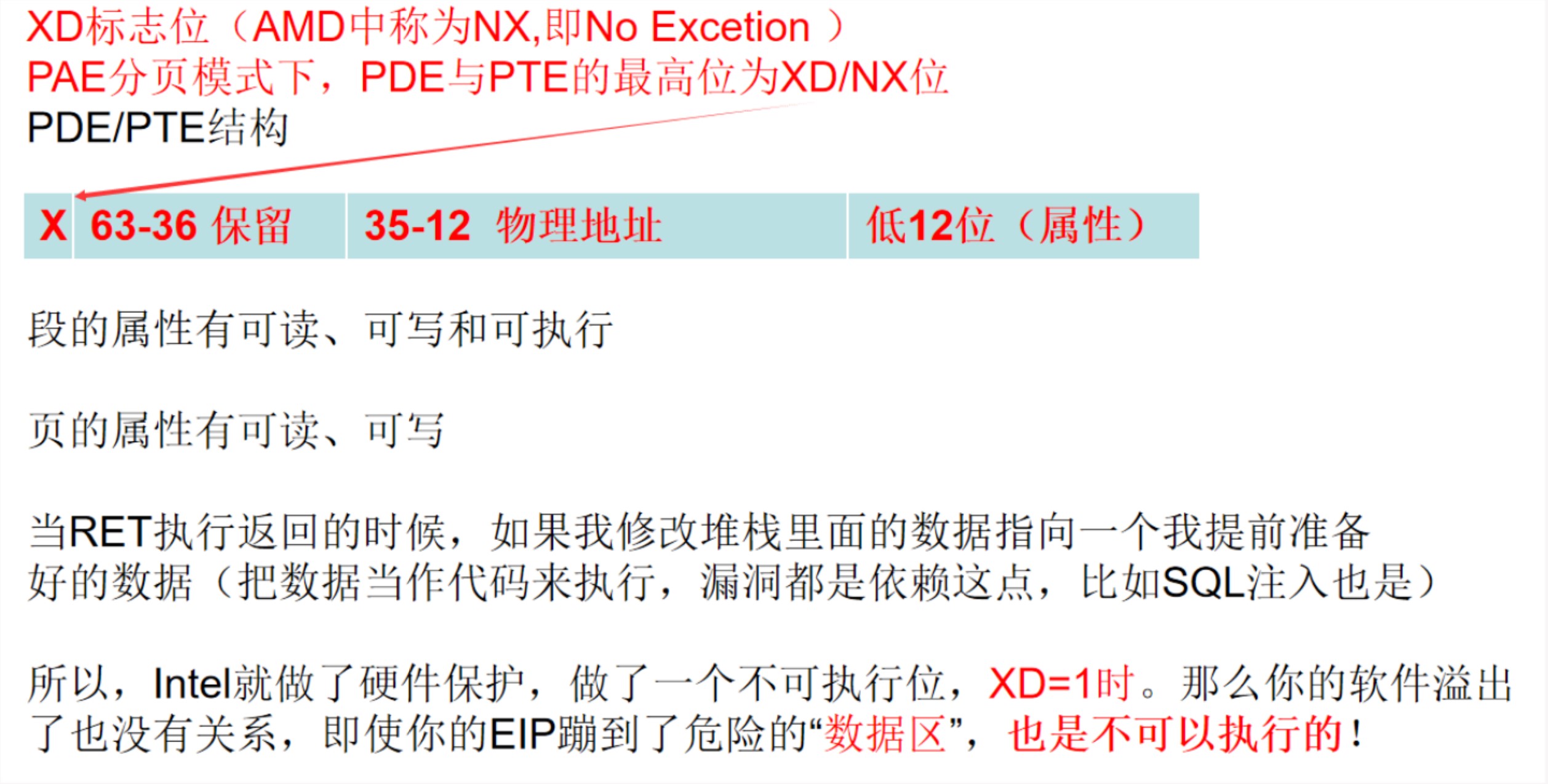

2.3.4 XD/NX位

有个这个XD/NE位，XD/NE位为1时，可以做到保护数据不可被执行，提高安全性

2.3.5 总结

2-9-9-12模式下，变化如下：

①新增了PDPT表，PDPT表存储的是一个指针，指向PDT表
②Cr3指向的不再是PDT表，而是PDPT表
③PPDPT，PDT，PTT表现在不再是4字节，拓展为8字节了。PTT的12~35位是页基址，比101012多了4位

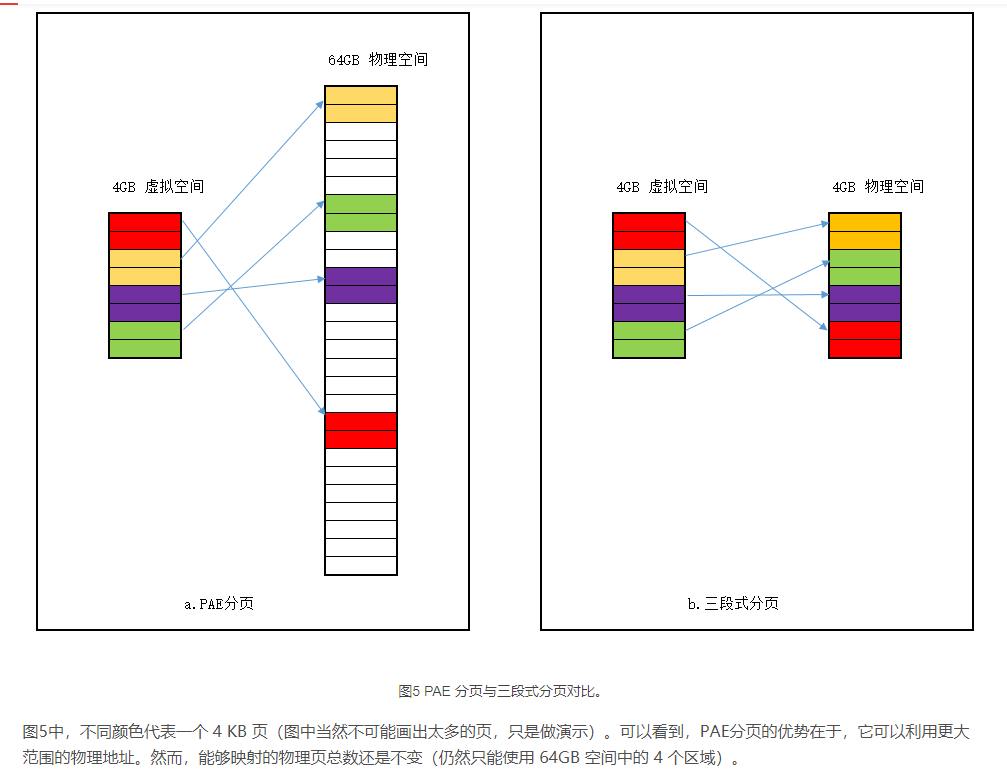

④PTT寻找的物理地址范围由原来的4GB(物理页寻址：2的20次方*4096)变成64GB(2的24次方*4096)，但是地址空间大小还是4GB，4*512*512*4096=4GB
⑤PDI和PTI由原来的10位变成了9位
⑥多了一个XD/NE属性，对数据区进行保护

3. TLB

3.1 TBL是什么

在10-10-12分页模式中，如果要通过线性地址读取4个字节的数据，但是实际上却是读多了8个字节：PDE四个字节、PTE四个字节

极端情况：需要读取的这4个字节不在同一个物理页上，那么实际上读取的数据就更多了，要读取更多的页

2-9-9-12更是如此，这样的效率是非常低的，因此，引出了TLB的概念
TLB

CUP在内部做了一个TLB表来记录这些东西，
这个表在CUP内部，读取速度和寄存器一样快

Translation Lookaside Buffer
转义辅助缓存

TLB就是用来缓存线性地址与物理页的对用地址的

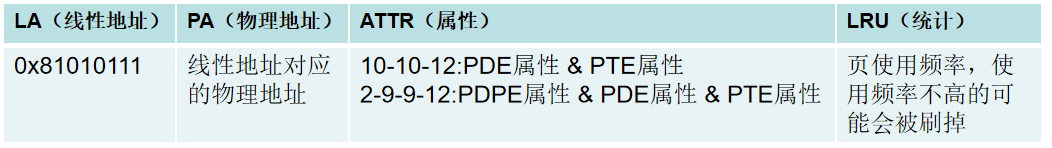

3.2 TLB结构

①不同的CPU这个表的大小不一样.
②只要Cr3变了，说明进程切换了，线性地址的对应关系不成立了，TLB会立马刷新，一核一套TLB，但是G位为1的PDT或PTT不会刷新，会继续保留在TBL，因为G位为1的页是全局页，存储的都是高2GB的通用地址，进程间都是共享的

3.3 TLB的种类

在X86体系的CPU里，一般都设有如下4组TLB:

第一组：缓存一般页表（4K字节页面）的指令页表缓存（Instruction-TLB）；
第二组：缓存一般页表（4K字节页面）的数据页表缓存（Data-TLB）；
第三组：缓存大尺寸页表（2M/4M字节页面）的指令页表缓存（Instruction-TLB）；
第四组：缓存大尺寸页表（2M/4M字节页面）的数据页表缓存（Data-TLB）

3.4 实验

3.4.1 体验TLB的存在

①.给线性地址A挂上一个物理页B
②.读取线性地址A的内容
③.将线性地址A的物理页改成C
④.读取线性地址A的内容

此时A的线性地址已经修改为C了，但是③读取线性地址A的时候，读取的仍然是物理页B的地址，因为读取的是TLB的内容，CUP第一次使用线性地址的时候就将线性地址映射到TLB中了，而TLB此时又没有刷新，所以读取的是TLB之前缓存的物理页B

3.4.2 体验全局页的存在

①进程A获取一个变量的线性地址
②将该线性地址对应的PDT,PTT的G位修改为1
③进程B访问进程A的线性地址

3.4.3 使用INVLPG指令，移除TLB中的指定对应关系

执行 invlpg [0x00401020]强制刷新该线性地址对应的条目

思考：

一般TLB能保存的映射关系只有几百条，但是对于系统来说，需要使用到这么多线性地址，这里只保存了几百条有什么作用呢？是不是太少了？

3.4.4 总结

①TLB中保存的是线性地址与物理地址的映射关系，只需要在第一次使用线性地址的时候加载PDE，PTE，不需要每次都加载
②进程发生切换的话，TLB会刷新，G位为1页会保留下来

③--------------------------------保护模式-中断、异常、控制寄存器--------------------------------------

1. 中断

1.1 什么是中断

中断是指由CUP外部的输入输出设备(硬件)所触发的，意思就是外部设备通知CUP“有事情需要处理”
中断请求的目的是希望CUP暂时停止执行当前的程序，转去执行中断请求所对应的中断处理程序(由IDT表决定)
80x86有两条中断请求线：

非屏蔽线 NMI
可屏蔽线 INTR

1.2 NMI-不可屏蔽请求处理

1.3 INTR-可屏蔽中断请求

1.3.1 中断管理器

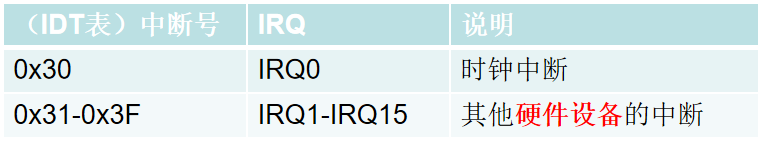

在硬件级，可屏蔽中断是由一块专门的芯片来管理的，通常称为中断管理器。它负责分配中断资源和管理各个中断源发出的中断请求。为了便于标识各个中断请求，中断管理器通常用IRQ(Interrupt Request)后面加上数字来表示不同的中断。

比如：在Windows中时钟中断的IRQ编号为0 也就是：IRQ0

1. IF为0时，若还有可屏蔽中断信号发送过来，CPU将不会处理，如果自己的程序执行时不希望CPU去处理这些中断，可以用CLI指令清空EFLAG寄存器中的IF位，用STI指令设置EFLAG寄存器中的IF位
2.硬件中断与IDT表中的下标对应关系并非固定不变的

参见：APIC（高级可编程中断控制器）

3.中断是由硬件设备发起的

2. 异常

异常通常是CPU在执行指令时检测到的某些错误，比如除0、访问无效页面等。

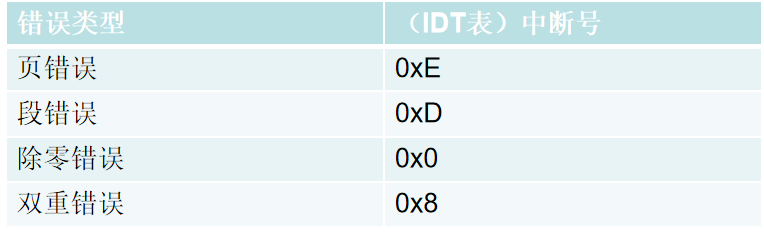

常见异常处理程序

缺页异常

一旦发生缺页异常，CUP会执行IDT表中0xE的中断处理程序，此时由操作系统接管

情况一.PDE、PTE的P位为0时

假设物理页紧缺，不够用了
线性地址A是有效的，但是物理页不够用了，此时线性地址A无法指向物理页，操作系统会将一个有效线性地址B所指向的物理页C的内容存储到文件中，从而达到腾出一个物理页供线性地址A使用，然后将线性地址B的指向的PDE和PTE的P位更改为0
此时再次访问线性地址B时，PDE和PTE的P位为0，物理页无效，就会触发缺页异常，执行IDT表的0xE中断处理程序，由操作系统接管，操作系统首先检查PTE，当发现第0位(P位)、第10位、第11位为0，但是其他位不为0，系统就知道此时物理页被写入到文件中了，会在第1~4位中找到文件编号，这个编号指明了原来物理页的内容存储在哪个文件，操作系统会找到这个文件，把文件的内容再读到物理页上，然后将PDE/PTE的P位置为1，这样就可以正常访问物理页了
操作系统通过这中方式节省了大量的物理页

情况二.当PDE/PTE的属性是只读的，但程序视图写入时

3. 中断与异常的区别

1.中断来自于外部设备，是中断源（比如键盘）发起的，CPU是被动的.
2.异常来自于CPU本身，是CPU主动产生的.
3.INT N虽然被称为“软件中断”，但其本质是异常
4.EFLAG的IF位对INT N无效。
5.无论是由硬件设备触发的中断请求还是由CPU产生的异常，处理程序都在IDT表。

4. 控制寄存器

控制寄存器用于控制和确定CPU的操作模式，一共有5个

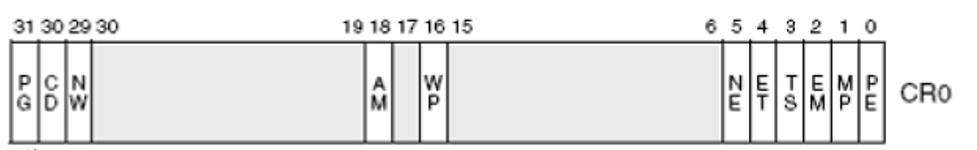

Cr0：
Cr1：保留
Cr2

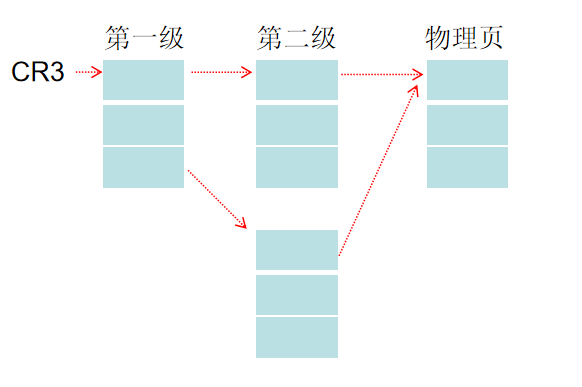

Cr3：页目录表基址，101012和29912的结构是不一样的
Cr4

4.1 Cr0

PE：

用于启用保护标志，PE=1为保护模式，PE=0是实地址模式。此标志仅开启段级保护，没有启用分页机制，若要启用分页机制，PE和PG都需要=1

PG：

PG为1，说明开启了分页机制。设置PG=1之前，必须保证PE已经为1。
PG=0且PE=0 处理器处于实地址模式下
PG=0且PE=1 处理器处于没有开启分页机制的保护模式下
PG=1且PE=0 不存在
PG=1且PE=1 处理器处于开启了分页机制的保护模式下

WP：

写保护标志。当CPL<3时，此时处于系统级
WP=0：当前程序可以读写任意用户级物理页，只要线性地址有效
WP=1：当前程序可以读取任意用户级物理页，但对于只读的物理页，不能写

4.2 Cr2

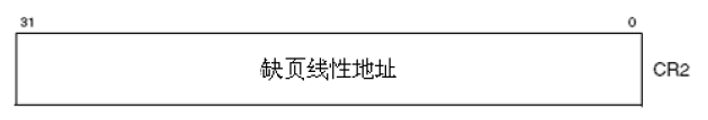

缺页异常一旦发生，CUP会将引起缺页异常的线性地址写入到Cr2中，若没有Cr2，缺页异常一旦发生，原来的线性地址就丢了

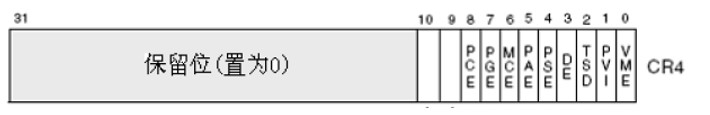

4.3 Cr4

PAE：

当PAE=1时，当前是2-9-9-12分页模式，当PAE=0时，当前是10-10-12模式(操作系统在启动的时候会看booit.ini，将这个位设置为配置文件设置的)

PSE：

PSE位=1时，PDE的PS位才有效，PS=1才会有效，会指向大页(4MB或2MB)
PSE为0:时，PDE的PS位无效，不管PS=1还是PS=0，都是指向小页(4KB)

PSE相当于PDE的PS位的总开关

4.4 总结

Ce0：保护模式、实地址模式、启用分页
Cr1：保留
Cr2：缺页异常保存线性地址
Cr3：页目录表
Cr4：101012,29912，PDE的PS的总开关

posted @ 2021-01-01 10:30 三一米田阅读(517) 评论(0) 收藏举报

刷新页面返回顶部

同时修改EIP和CS的指令JMP FAR指令(段跳转)：当跨段的时候，不能仅仅修改Eip，因为Eip和CS段时一起的应该使用以下指令修改：JMP FAR/CALL FAR/RETF/INT/IRETED 跳转指令：JMP 0x20:0x004189D7
1.段选择子拆分 0x20：0000 0000 0010 0000 RPL=00 【请求级别】 TI=0 【选择GDT表】 index=100=4 【第[4]个段描述符】	2.查表得到段描述符判断是否是代码段【S位，Type最高位】只有代码段、调用门、TSS任务段、任务门才可以跳转(除了代码段，其他都是系统段描述符的)
3.权限检查假设此处是代码段，不是调用门之类的区分是一致代码段还是非一致代码段非一致代码段要求：CPL=DPL且RPL<=DPL 一致代码段要求： CPL>=DPL 满足上面权限才可访问	4.加载段描述符通过前面的权限检查后，CPU会将段描述符加载到CS段寄存器中	5.代码执行 CUP将CS.Base+Offset(0x4189D7)的值写入EIP，然后执行CS:EIP处的代码，段间跳转结束

三一米田

内核-①保护模式

①--------------------------------------保护模式-段的机制 -----------------------------------

1 论证段寄存器96位

2. 段寄存器的结构

3. 读写段寄存器

4. 段描述符与段选择子

4.1 GDT表(全局描述符)

同一台计算机上的所有程序共享一个GDT表，通过kd>r gdtr得到GDT表地址，当我们执行mov ds,ax的时候，CUP会查表，根据ax的值来决定查找GDT表还是LDT表，查找表的什么位置，查出多少数据实验：查看GDT表

打开windebug，kd>窗口输输入：①r gdtr【查看GDT表的位置】 ②r gdtl【查看GDT表的大小】 ③dq ①得到的地址 gdtr寄存器：48位的寄存器，存放内容：①GDT这张表的位置(32位)，②GDT表的大小(16位)

得到GDT表，里面存放的是段描述，每一个段描述符是8个字节，高32位对应的是前面4字节的值，低32位对应的是后面4字节的值

④dq 地址 L40【显示更多内容】

LDT表(局部描述符)

4.2 段描述符

4.2.1 代码段或数据段：

4.2.3 系统段 调用门描述符：

4.2.4 Type域

4.2.2.1 S位为1时，Type的意义

数据段(0)：

代码段(1)

4.2.2.2 S位为0时，Type的意义

4.2.2.3 Type小结

4.2.5 D/B位

情况一：对CS段的影响(D位)。

情况二：对SS段的影响(B位)。

情况三：向下拓展的数据段

4.3 段选择子

4.5 段权限检查

4.5.1 区分：RPL、CPL、DPL

4.5.2 当前程序的特权级(CPL)

4.5.3 数据段权限检查

4.5.4 代码段的权限检查

5 代码间的跳转(远跳)

5.1 OD实现远跳

5.2 3环跳转0环

5.3 远跳转总结

5.3.1 JMP FAR步骤：

5.3.2 一致代码段

5.3.3 非一致代码段

6. 跨段调用

6.1 跨段不提权，长调用

6.2 跨段提权，长调用

6.3 长调用总结

7. 调用门提权

7.1 调用门

7.2 调用门执行步骤

7.3 实验：构造调用门

7.3.1 无参数

7.3.1.1 验证堆栈图试验

7.3.1.2 获取高2GB的内核内存

7.3.2 有参数

7.4 总结

8. IDT表

9. 中断门

9.1 中断门

9.1.1 中断门段描述符

9.1.2 使用中断门

9.1.3 总结

10. 陷阱门

10.1 陷阱门段描述符

11. 任务段

11.1 任务门的作用

11.2 TSS结构

11.2.1 CUP寻找TSS的方法

11.2.2 TSS段描述符

11.2.3 TR寄存器读写

11.2.4 实验：修改当前环境所有寄存器

11.2.5 总结

12. 通过任务门访问任务段

12.1 任务门描述符

12.2 任务门执行流程

12.3 实验

12.4 总结

windbg常用指令：

②--------------------------------------保护模式-页的机制 ------------------------------------

1. 10-10-12分页

1.1 为什么是10-10-12？

1.2 PDT、PDE、PTT、PTE

1.2.1 4GB内存

1.2.2 物理地址

同一台计算机上的所有程序共享一个GDT表，通过kd>r gdtr得到GDT表地址，当我们执行mov ds,ax的时候，CUP会查表，根据ax的值来决定查找GDT表还是LDT表，查找表的什么位置，查出多少数据
实验：查看GDT表

打开windebug，kd>窗口输输入：①r gdtr【查看GDT表的位置】 ②r gdtl【查看GDT表的大小】 ③dq ①得到的地址
gdtr寄存器：48位的寄存器，存放内容：①GDT这张表的位置(32位)，②GDT表的大小(16位)

4.2.3 系统段调用门描述符：
