Jvisualvm 页面介绍

当通过 JMX 成功远程连接 Tomcat 进程（PID 对应服务器 1720 及后续重启后的新进程）后，Jvisualvm 的「监视」页面是核心监控入口，可实时查看 JVM 内存、GC、线程、类加载等关键状态，数据与 jstat 指标一一对应，且更直观可视化。以下按页面分区逐一对解读，结合你的实操场景给出判断标准和问题提示。

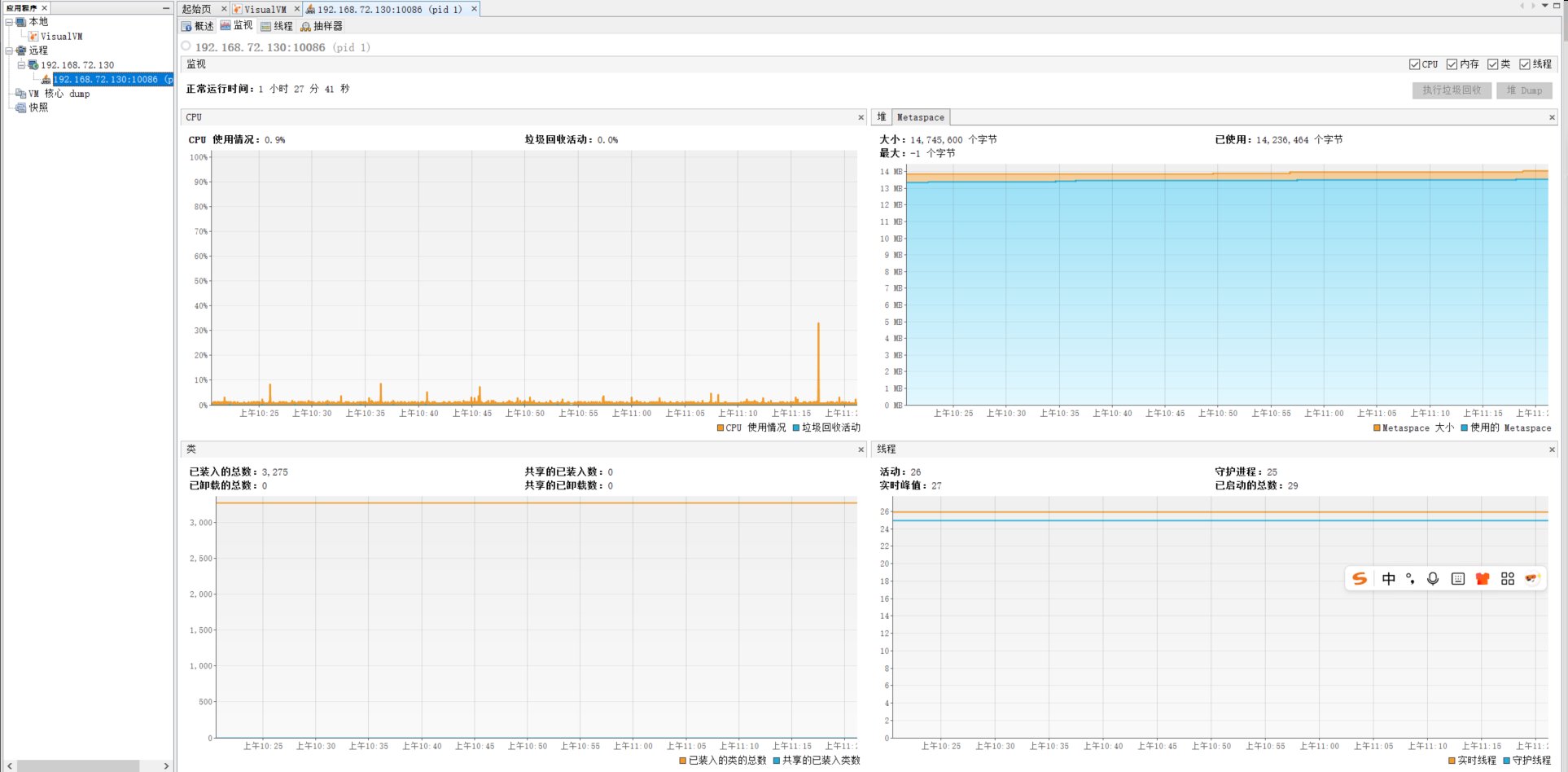

一、页面整体布局

连接成功后，「监视」页面默认分为 5 大核心区域，自上而下依次为：内存区域、GC 区域、类区域、线程区域、CPU 区域（部分版本可能调整顺序，核心指标一致）。所有数据实时刷新（默认每秒 1 次），可直观反映 JVM 运行状态。

二、核心区域

1. 内存区域（最关键，对应 jstat 内存指标）

该区域以折线图 + 数值形式，展示 JVM 各内存区域的使用量、最大值及使用率，与你之前想通过 jstat -gcutil 监控的内容完全对应，且更直观区分新生代、老年代、元空间。

1.1 核心指标（对应 jstat 指标）

Jvisualvm 指标 对应 jstat 指标 含义解读 正常范围/判断标准
堆内存（Heap） E+S0+S1+O JVM 堆内存总使用量，包含新生代和老年代，对应你配置的 -Xms/-Xmx（若未改 JDK 则为 OpenJDK 默认值，改后为 1.8 JDK 配置值）。 使用率不超过 80%；若持续上升且 Full GC 后无明显下降，警惕内存泄漏。
新生代（Young Gen） E+S0+S1 存储新创建的短期对象，包含 Eden 区和两个 Survivor 区，对应 -Xmn 参数。 频繁波动是正常（Minor GC 后骤降）；若每秒多次波动，说明 Minor GC 频繁，需调大新生代。
老年代（Old Gen） O 存储长期存活对象，Minor GC 无法回收的对象会晋升至此，使用率过高易触发 Full GC。 使用率不超过 75%；若持续上升，需排查对象存活时间过长或内存泄漏。
元空间（Metaspace） M 存储类信息、常量、方法字节码（替代永久代），对应 -XX:MetaspaceSize/-XX:MaxMetaspaceSize。 使用率不超过 90%；若持续上升，需检查是否频繁动态生成类（反射、代理）。

1.2 实操观察要点

  • 折线图波动：新生代折线「骤升骤降」是正常的 Minor GC 现象；老年代折线应「缓慢上升」，Full GC 后明显下降，若仅升不降，大概率是内存泄漏。
  • 数值核对：可通过「堆内存」最大值，验证 -Xmx 参数是否生效（改 JDK 后需与配置的 -Xmx 一致）。
  • 异常提示：若某区域使用率接近 100%，页面会自动标红警告，需立即排查。

2. GC 区域（对应 jstat YGC/FGC 指标）

该区域展示 Minor GC、Full GC 的次数、耗时，与 jstat 的 YGC、YGCT、FGC、FGCT 完全对应，且以统计面板形式呈现，无需手动计算。

核心指标解读

  • Minor GC：
    • 次数：从 JVM 启动到当前的新生代 GC 总次数，对应 jstat YGC；
    • 时间：总耗时（对应 YGCT）及平均耗时（总耗时/次数）；
    • 正常标准：平均耗时 < 50ms，每秒次数 < 1 次（视业务压力调整）。
  • Full GC：
    • 次数：总次数（对应 FGC），耗时（对应 FGCT）及平均耗时；
    • 正常标准：平均耗时 < 1s，每小时次数 < 2 次（Full GC 耗时过长会阻塞业务线程，影响响应）。

实操观察要点

  • 实时监控：若 Minor GC 次数突然激增，说明短时间内创建大量对象，需检查业务峰值或代码问题；
  • 耗时预警：Full GC 平均耗时超过 1s 时，需优化老年代参数（如调大老年代、切换 GC 回收器）；
  • GC 占比：可通过「总 GC 时间/应用运行时间」计算占比，建议 < 5%，超过则影响吞吐量。

3. 类区域（辅助监控，无 jstat 对应指标）

展示已加载的类数量、卸载的类数量，主要用于排查类加载相关问题，与你的 GC 监控需求关联度较低，但可辅助判断元空间异常原因。

  • 已加载类：数量稳定后应基本不变，若持续增长，说明频繁加载新类，会导致元空间使用率上升；
  • 类卸载：正常情况下卸载数量较少，若频繁卸载，需检查类加载器是否存在泄漏。

4. 线程区域（对应 jstack 核心需求）

该区域展示线程总数、活跃线程数、守护线程数，虽不直接对应 jstat，但可与 jstack 联动排查线程问题，补充 GC 异常的根源定位（如线程阻塞导致对象无法回收）。

  • 活跃线程数：应与 Tomcat 线程池配置匹配（默认最大 200），若远超配置值，需检查线程泄漏；
  • 线程状态：点击「线程」标签可查看详细状态（RUNNABLE、BLOCKED、WAITING），若大量线程处于 BLOCKED 状态，会导致对象无法释放，间接引发 GC 异常；
  • 联动 jstack：若线程状态异常，可通过「线程 Dump」按钮生成堆栈文件，与 jstack 日志一致，便于分析阻塞原因。

5. CPU 区域（辅助判断 GC 影响）

展示 JVM 进程占用的 CPU 百分比，用于判断 GC 是否过度消耗 CPU 资源，辅助优化 GC 参数。

  • 正常状态：CPU 占用率随业务压力波动，GC 时会短暂上升，但不会长期居高不下；
  • 异常状态：若 GC 时 CPU 占用率骤升且持续高企，说明 GC 开销过大，需优化内存参数或 GC 回收器（如 CMS 换 G1）。

三、关键异常场景排查

基于监视页面指标，对应常见异常场景，给出排查方向，衔接你之前的 GC 监控需求，具体场景如下：

  1. 老年代使用率持续上升，Full GC 后下降不明显： 排查方向：大概率存在内存泄漏或对象存活时间过长。点击「堆 Dump」生成堆转储文件，通过工具分析大对象分布、异常引用链（如未释放的数据库连接、缓存对象），定位无法被回收的核心对象；
  2. 联动操作：结合线程区域查看线程状态，排查是否有线程长期持有对象引用（如死循环线程、阻塞线程占用资源未释放），辅助定位泄漏根源。
  3. Minor GC 频繁（每秒数次），新生代波动剧烈： 排查方向：核心原因是新生代空间不足，或业务代码短时间创建大量临时对象。通过监视页面观察新生代使用率上升速率，验证是否每次上升至阈值后立即触发 Minor GC；
  4. 优化建议：调大新生代参数（-Xmn），减少 Minor GC 触发频率；排查业务代码，优化循环内临时对象创建逻辑，通过对象池复用频繁创建的对象，降低内存分配压力。
  5. Full GC 平均耗时超过 1s，或每小时触发次数超 2 次： 排查方向：老年代空间配置不合理（过大或过小），或 GC 回收器选型与业务场景不匹配（如 CMS 回收器在大内存场景下停顿过长）；
  6. 优化建议：调整老年代空间大小，使其与业务对象晋升速率匹配；切换 GC 回收器（如 CMS 换 G1），平衡 Full GC 停顿时间与吞吐量；若老年代存在大对象，可优化对象拆分或调整大对象存储方式（如存入缓存而非内存）。
  7. 元空间使用率持续攀升，接近 90% 阈值： 排查方向：频繁动态生成类（如反射、动态代理、字节码增强框架），或 Tomcat 热部署频繁导致旧类未卸载，引发类加载器泄漏；
  8. 优化建议：限制不必要的动态类生成操作，缓存反射结果减少类加载次数；调整元空间参数（如 -XX:MaxMetaspaceSize=256m）预留足够空间；减少热部署次数，每次部署前彻底停止 Tomcat 服务，清理旧类资源。
  9. CPU 占用率骤升且伴随 GC 频繁： 排查方向：GC 回收器开销过大（如 CMS 并发回收阶段抢占 CPU 资源），或业务代码存在内存溢出风险，大量对象创建触发密集 GC；
  10. 优化建议：切换至低 CPU 开销的 GC 回收器，或调整回收器参数（如降低 CMS 并发线程数）；紧急排查业务峰值场景，定位大量对象创建的代码模块，优化逻辑减少内存分配；必要时临时扩容服务器 CPU，缓解资源竞争压力。
  11. 线程总数激增，活跃线程占比低且老年代同步上升： 排查方向：存在线程泄漏（如线程池未设置闲置超时时间、异步任务创建后未正常回收），泄漏线程持有对象引用，导致对象无法被 GC 回收，逐步晋升老年代；
  12. 优化建议：点击「线程」标签查看线程状态，定位闲置但未销毁的线程（如状态为 WAITING 且无业务关联的线程）；优化线程池配置，设置合理的核心线程数、最大线程数及闲置超时时间，确保闲置线程及时回收；排查异步任务代码，完善线程销毁逻辑，避免任务执行完毕后线程残留。
