K8S学习之K8S篇(一)

一. 梳理k8s 各组件功能

1. kube-apiserver

Kubernetes API 服务器验证并配置 API 对象的数据，这些对象包括 pods、services、replicationcontrollers 等。 API 服务器为 REST 操作提供服务，并为集群的共享状态提供前端，所有其他组件都通过该前端进行交互。

APIServer是集群管理API的统一入口

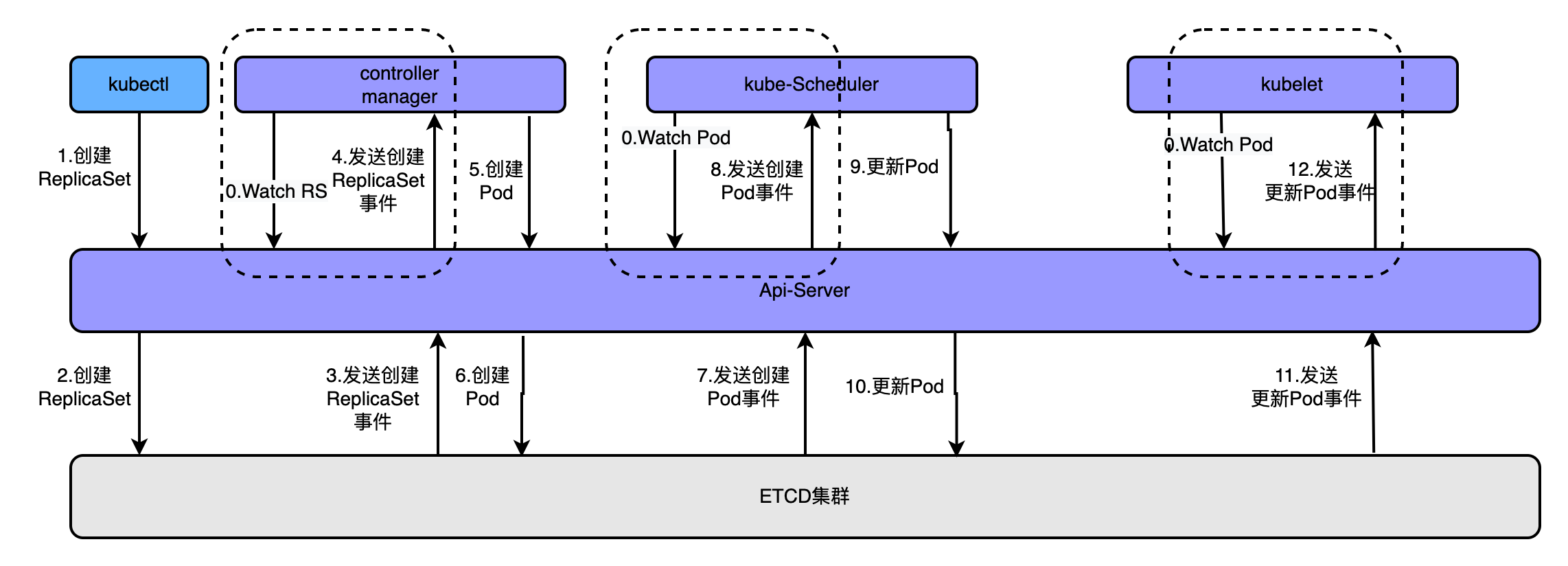

为了更好的理解这个概念可以看如下图

通过kubectl命令执行创建pod时，经历的流程如上图，大概流程为

apiserver接收kubectl的创建资源的请求
apiserver将创建请求写入ECTD
apiserver接收到etcd的回调事件
apiserver将回调事件发送给ControllerManager
controllerManager中的ReplicationController处理本次请求，创建RS，然后它会调控RS中的Pod的副本数量处于期望值，比期望值小就新创建Pod，于是它告诉ApiServer要创建Pod
apiserver将创建pod的请求写入etcd集群
apiserver接收etcd的创建pod的回调事件
apiserver将创建pod的回调事件发送给scheduler，由它为pod挑选一个合适的宿主node
scheduler告诉apiserver，这个pod可以调度到哪个node上
apiserver将scheduler告诉他的事件写入etcd
apiserver接收到etcd的回调，将更新pod的事件发送给对应node上的kubelet进程
kubelet通过CRI接口同容器运行时（Docker）交互，维护更新对应的容器。

2.Controll-Manager

kube-controller-manager 是负责运行控制器进程的组件。控制器可以通过 api-server 监控集群的公共状态，并尽力维持健康状态。从逻辑上讲，每个控制器都是一个单独的进程，但是为了降低复杂性，它们都被编译到同一个可执行文件，并在一个进程中运行

控制器包括：
    节点控制器（Node Controller）: 负责在节点出现故障时进行通知和响应
    任务控制器（Job controller）: 监测代表一次性任务的 Job 对象，然后创建 Pods 来运行这些任务直至完成
    端点控制器（Endpoints Controller）: 填充端点（Endpoints）对象（即加入 Service 与 Pod）
    服务帐户和令牌控制器（Service Account & Token Controllers）: 为新的命名空间创建默认帐户和 API 访问令牌

3. Kube-scheduler

该组件负责资源调度，如监视新创建的、未指定运行节点（node）的 Pods，并选择节点来让 Pod 在上面运行。

调度决策考虑的因素包括单个 Pod 及 Pods 集合的资源需求、软硬件及策略约束、亲和性及反亲和性规范、数据位置、工作负载间的干扰等。

4. Etcd

etcd 是兼具一致性和高可用性的 key/value 类型的数据库，其保存了 Kubernetes 所有的集群数据，生产环境通常需要高可用部署，并做定时备份
etcd 集群可以在集成在控制面节点，也可以单独部署在其他机器节点
注：只有 kube-apiserver 组件会对 etcd 做数据操作，其他组件的数据操作都是通过调用 kube-apiserver 组件

5. Kube-proxy

组件运行在 K8s 集群中的每个 work 节点上，是集群中每个 work 节点上运行的网络代理，负责维护节点上的一些网络规则，这些网络规则会允许从集群内部或外部的网络会话与 Pod 进行网络通信。
如果操作系统提供了可用的数据包过滤层，则 kube-proxy 会通过它来实现网络规则。否则，kube-proxy 仅做流量转发。

6. Kubelet

kubelet 是在每个 Node 节点上运行的主要 “节点代理”，该组件运行在 K8s 集群中的每个 Node 节点上，保证容器都运行在 Pod 中
kubelet 是基于 PodSpec 来工作的。每个 PodSpec 是一个描述 Pod 的 YAML 或 JSON 对象。 kubelet 接受通过各种机制（主要是通过 apiserver）提供的一组 PodSpec，并确保这些 PodSpec 中描述的容器处于运行状态且运行状况良好。 kubelet 不会管理非 Kubernetes 创建的容器
除了来自 apiserver 的 PodSpec 之外，还可以通过以下两种方式将容器清单（manifest）提供给 kubelet
文件（File）：利用命令行参数传递路径。kubelet 周期性地监视此路径下的文件是否有更新。监视周期默认为 20s，且可通过参数进行配置
HTTP 端点（HTTP endpoint）：利用命令行参数指定 HTTP 端点。此端点的监视周期默认为 20 秒，也可以使用参数进行配置

二. 基本掌握containerd的安装和使用

1. 下载二进制文件

https://github.com/containerd/containerd

root@wang:~# tar -xf containerd-1.7.0-linux-amd64.tar.gz
root@wang:~# cp bin/* /usr/bin/

2. 创建containerd.service 文件

root@wang:~# cat /usr/lib/systemd/system/containerd.service
# Copyright The containerd Authors.
#
# Licensed under the Apache License, Version 2.0 (the "License");
# you may not use this file except in compliance with the License.
# You may obtain a copy of the License at
#
#     http://www.apache.org/licenses/LICENSE-2.0
#
# Unless required by applicable law or agreed to in writing, software
# distributed under the License is distributed on an "AS IS" BASIS,
# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
# See the License for the specific language governing permissions and
# limitations under the License.

[Unit]
Description=containerd container runtime
Documentation=https://containerd.io
After=network.target local-fs.target

[Service]
#uncomment to enable the experimental sbservice (sandboxed) version of containerd/cri integration
#Environment="ENABLE_CRI_SANDBOXES=sandboxed"
ExecStartPre=-/usr/bin/modprobe overlay
ExecStart=/usr/bin/containerd

Type=notify
Delegate=yes
KillMode=process
Restart=always
RestartSec=5
# Having non-zero Limit*s causes performance problems due to accounting overhead
# in the kernel. We recommend using cgroups to do container-local accounting.
LimitNPROC=infinity
LimitCORE=infinity
LimitNOFILE=infinity
# Comment TasksMax if your systemd version does not supports it.
# Only systemd 226 and above support this version.
TasksMax=infinity
OOMScoreAdjust=-999

[Install]
WantedBy=multi-user.target

启动containerd

 systemctl start containerd

3. 安装运行时runc

https://github.com/opencontainers/runc/releases

root@wang:~# cp runc.amd64 /usr/bin/runc
root@wang:~# chmod 755 /usr/bin/runc

4. 从harbor上下载镜像，启动容器

root@wang:~# ctr images  pull --skip-verify --user admin:123456 --plain-http 192.168.0.10/nginx/nginx:v1
192.168.0.10/nginx/nginx:v1:                                                      resolved       |++++++++++++++++++++++++++++++++++++++|
manifest-sha256:d139534475507d7eaf5ffd8aabf4c3be1b9918dfaa145aa42265513ec71c7ca6: done           |++++++++++++++++++++++++++++++++++++++|
config-sha256:291dfaf2c1b63fe325d9d0b7b06583c09c11cf9131cc45755263810f253abd35:   done           |++++++++++++++++++++++++++++++++++++++|
layer-sha256:b8917008ec5e5946656d2ca346b3a818620715f38db4c442445b369a974f91df:    done           |++++++++++++++++++++++++++++++++++++++|
layer-sha256:ce397af435f4d27f45fffe765cb7fdd63411d8df57e1a9ad104976c07bf99a56:    done           |++++++++++++++++++++++++++++++++++++++|
layer-sha256:1d122f17c3818d7a90fb8696547702599c1d34460653ffa5dea2b7824c3b7577:    done           |++++++++++++++++++++++++++++++++++++++|
layer-sha256:ac9208207adaac3a48e54a4dc6b49c69e78c3072d2b3add7efdabf814db2133b:    done           |++++++++++++++++++++++++++++++++++++++|
layer-sha256:6284171712e80dbe4cb34297cc736ecf36d7e5349b99967e5d930e0734cd9f90:    done           |++++++++++++++++++++++++++++++++++++++|
layer-sha256:58178ea368750dfb273992ddf1a3b60bb9ffd3c2230cbb40f4de6379d83c5535:    done           |++++++++++++++++++++++++++++++++++++++|
elapsed: 2.6 s                                                                    total:  130.7  (50.3 MiB/s)
unpacking linux/amd64 sha256:d139534475507d7eaf5ffd8aabf4c3be1b9918dfaa145aa42265513ec71c7ca6...
done: 6.683217394s

root@wang:~# ctr run -t  --net-host 192.168.0.10/nginx/nginx:v1 container1 sh
sh-4.2# ip a
sh: ip: command not found
sh-4.2# ifconfig
sh: ifconfig: command not found
sh-4.2# ping 192.168.0.1
PING 192.168.0.1 (192.168.0.1) 56(84) bytes of data.
64 bytes from 192.168.0.1: icmp_seq=1 ttl=64 time=0.050 ms
64 bytes from 192.168.0.1: icmp_seq=2 ttl=64 time=0.048 ms

三. 基于kubeadm和containerd部署单master k8s v1.24.3

1. 安装cni插件

root@master001:~# wget https://github.com/containernetworking/plugins/releases/download/v1.2.0/cni-plugins-linux-amd64-v1.2.0.tgz
root@master001:~# mkdir /opt/cni/bin

root@master001:~#tar -xf cni-plugins-linux-amd64-v1.2.0.tgz -C /opt/cni/bin

2. 修改containerd配置文件

root@master001:~#t cat /etc/containerd/config.toml

61 sandbox_image = "registry.aliyuncs.com/google_containers/pause:3.7"

153 [plugins."io.containerd.grpc.v1.cri".registry.mirrors]

154 [plugins."io.containerd.grpc.v1.cri".registry.mirrors."docker.io"]

3. 部署kubeadm

(1)开机启动br_netfilter模块

root@ecs-67093:~# cat << EOF >> /etc/rc.local

> #!/bin/bash

> modprobe br_netfilter

> EOF

root@ecs-67093:~# chmod a+x /etc/rc.local

root@ecs-67093:~# systemctl restart rc-local

root@ecs-67093:~# lsmod | grep br_netfilter

(2)优化内核参数

root@ecs-67093:~# cat << EOF >> /etc/sysctl.conf

> net.bridge.bridge-nf-call-iptables = 1 #容器启动后会创建网桥，内核监听网桥上有过的报文，以实现对报文的安全控制、规则检查，ingress、egress就是通过对报文的检查来决定允许通行或禁止通行

> net.bridge.bridge-nf-call-ip6tables = 1

> net.ipv4.ip_forward = 1 #把Linux当作路由器使用，使其具备路由功能，基于路由表做地址转发、报文转发、源地址替换等，否则无法跨主机通信

> EOF

root@ecs-67093:~# sysctl -p

2.安装kubeadm基础环境

(1)安装kubeadm、kubectl、kubelet

master上安装kubeadm、kubectl、kubelet；node上安装kubeadm、kubelet，kubectl可以不安装

root@ecs-67093:~# apt-get update && apt-get install -y apt-transport-https #支持https源

root@ecs-67093:~# curl https://mirrors.aliyun.com/kubernetes/apt/doc/apt-key.gpg | apt-key add - #导入key

root@ecs-67093:~# cat <<EOF >/etc/apt/sources.list.d/kubernetes.list

> deb https://mirrors.aliyun.com/kubernetes/apt/ kubernetes-xenial main

> EOF #配置源

root@ecs-67093:~# apt-get update

root@ecs-67093:~# apt-cache madison kubeadm

root@ecs-67093:~# apt-get install -y kubeadm=1.24.3-00 kubectl=1.24.3-00 kubelet=1.24.3-00

3.初始化kubernetes

(1)下载镜像

root@ecs-67093:~# kubeadm config images list --kubernetes-version v1.24.3 查看kubeadm初始化所需要的镜像

k8s.gcr.io/kube-apiserver:v1.24.3

k8s.gcr.io/kube-controller-manager:v1.24.3

k8s.gcr.io/kube-scheduler:v1.24.3

k8s.gcr.io/kube-proxy:v1.24.3

k8s.gcr.io/pause:3.7

k8s.gcr.io/etcd:3.5.3-0

k8s.gcr.io/coredns/coredns:v1.8.6

root@ecs-67093:~#kubeadm config images pull --kubernetes-version v1.24.3 --image-repository=registry.cn-hangzhou.aliyuncs.com/google_containers 通过阿里云的镜像源下载kubeadm初始化所需要的镜像

(2)初始化k8s集群

kubeadm init --image-repository registry.aliyuncs.com/google_containers --kubernetes-version v1.24.3 --pod-network-cidr=10.244.0.0/16 --apiserver-advertise-address=192.168.64.13

(3)配置认证文件

root@ecs-67093:~# mkdir -p $HOME/.kube

root@ecs-67093:~# sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config

root@ecs-67093:~# sudo chown $(id -u):$(id -g) $HOME/.kube/config

root@ecs-67093:~# kubectl get node

四. 部署harbor并实现https(SAN签发证书)

1、自签名CA机构
    1、创建certs目录存放证书文件
    root@harbor:/apps/harbor# mkdir /apps/harbor/certs
    root@harbor:/apps/harbor# cd certs/

    2、创建CA私钥
    root@harbor:/apps/harbor/certs# openssl genrsa -out ca.key 4096
    Generating RSA private key, 4096 bit long modulus (2 primes)
    ................................................++++
    ..............................++++
    e is 65537 (0x010001)

    3、自签发CA crt证书
    root@harbor:/apps/harbor/certs# openssl req -x509 -new -nodes -sha512 -days 3650 \
    >             -subj "/C=CN/ST=Beijing/L=Beijing/O=example/OU=Personal/CN=magedu.com" \
    >             -key ca.key \
    >             -out ca.crt
    root@harbor:/apps/harbor/certs# ll
    total 16
    drwxr-xr-x 2 root root 4096 Nov 7 11:52 ./
    drwxr-xr-x 3 root root 4096 Nov 7 11:47 ../
    -rw-r--r-- 1 root root 2041 Nov 7 11:52 ca.crt
    -rw------- 1 root root 3247 Nov 7 11:48 ca.key

    这样就签发好了一对密钥了，就可以用它们来给harbor来颁发证书了
    #参数说明：
    ## C，Country，代表国家
    ## ST，STate，代表省份
    ## L，Location，代表城市
    ## O，Organization，代表组织，公司
    ## OU，Organization Unit，代表部门
    ## CN，Common Name，代表服务器域名
    ## emailAddress，代表联系人邮箱地址。

2、客户端私钥证书生成
    root@harbor:/apps/harbor/certs# openssl genrsa -out magedu.net.key 4096
    Generating RSA private key, 4096 bit long modulus (2 primes)
    .....................................++++
    .........................................++++
    e is 65537 (0x010001)
    root@harbor:/apps/harbor/certs# ls
    ca.crt ca.key magedu.net.key

    申请的这个magedu.net.key是给harbor用的magedu.net是harbor的域名

    生成一个csr文件，但是这个文件暂时还不能使用
    root@harbor:/apps/harbor/certs# openssl req -sha512 -new \
    >             -subj "/C=CN/ST=Beijing/L=Beijing/O=example/OU=Personal/CN=magedu.net" \
    >             -key magedu.net.key \
    >             -out magedu.net.csr

3、准备签发环境
    签发SAN文件
    生成一个ext文本文件，内容就是签发信息，把这些证书签发给哪些目标的域名
    所以harbor的域名必须选择下面的三个域名，签发的证书只对下面三个域名有效

    root@harbor:/apps/harbor/certs# cat > v3.ext <<-EOF
    >             authorityKeyIdentifier=keyid,issuer
    >             basicConstraints=CA:FALSE
    >             keyUsage = digitalSignature, nonRepudiation, keyEncipherment, dataEncipherment
    >             extendedKeyUsage = serverAuth
    >             subjectAltName = @alt_names
    >             [alt_names]
    >             DNS.1=magedu.com
    >             DNS.2=harbor.magedu.net
    >             DNS.3=harbor.magedu.local
    > EOF
    root@harbor:/apps/harbor/certs# ls
    ca.crt ca.key magedu.net.key v3.ext

4、使用自签名CA签发证书
    root@harbor:/apps/harbor/certs# openssl x509 -req -sha512 -days 3650 \
    >             -extfile v3.ext \
    >             -CA ca.crt -CAkey ca.key -CAcreateserial \
    >             -in magedu.net.csr \
    >             -out magedu.net.crt
    Signature ok
    subject=C = CN, ST = Beijing, L = Beijing, O = example, OU = Personal, CN = magedu.net
    Getting CA Private Key
    -CA ca.crt -CAkey ca.key表示CA直接签发，指定magedu.net.csr这个文件，
    签发完后是magedu.net.crt文件；并会加载v3.ext这个文件，v3.ext文件的
    信息会被签发到magedu.net.crt文件信息证书里

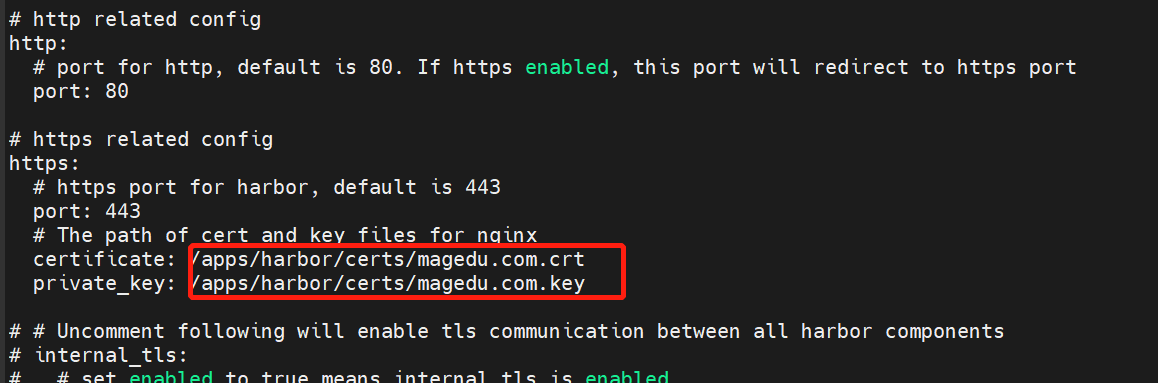

5. 修改harbor配置文件

6. 重启harbor

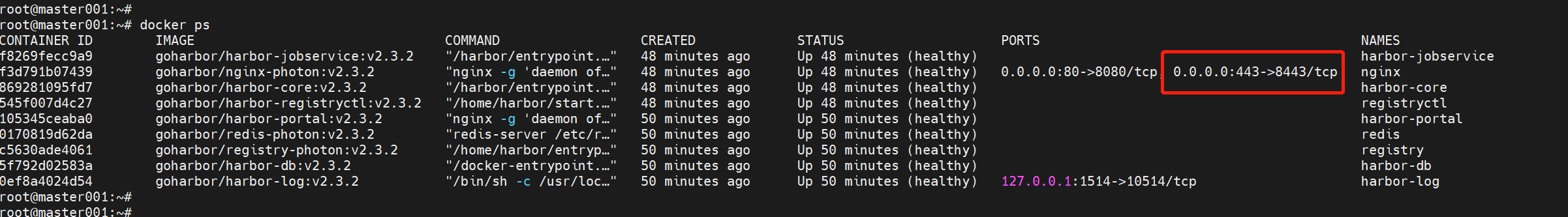

查看容器端口映射情况，可以看到宿主机的443端口被容器的8443端口映射。

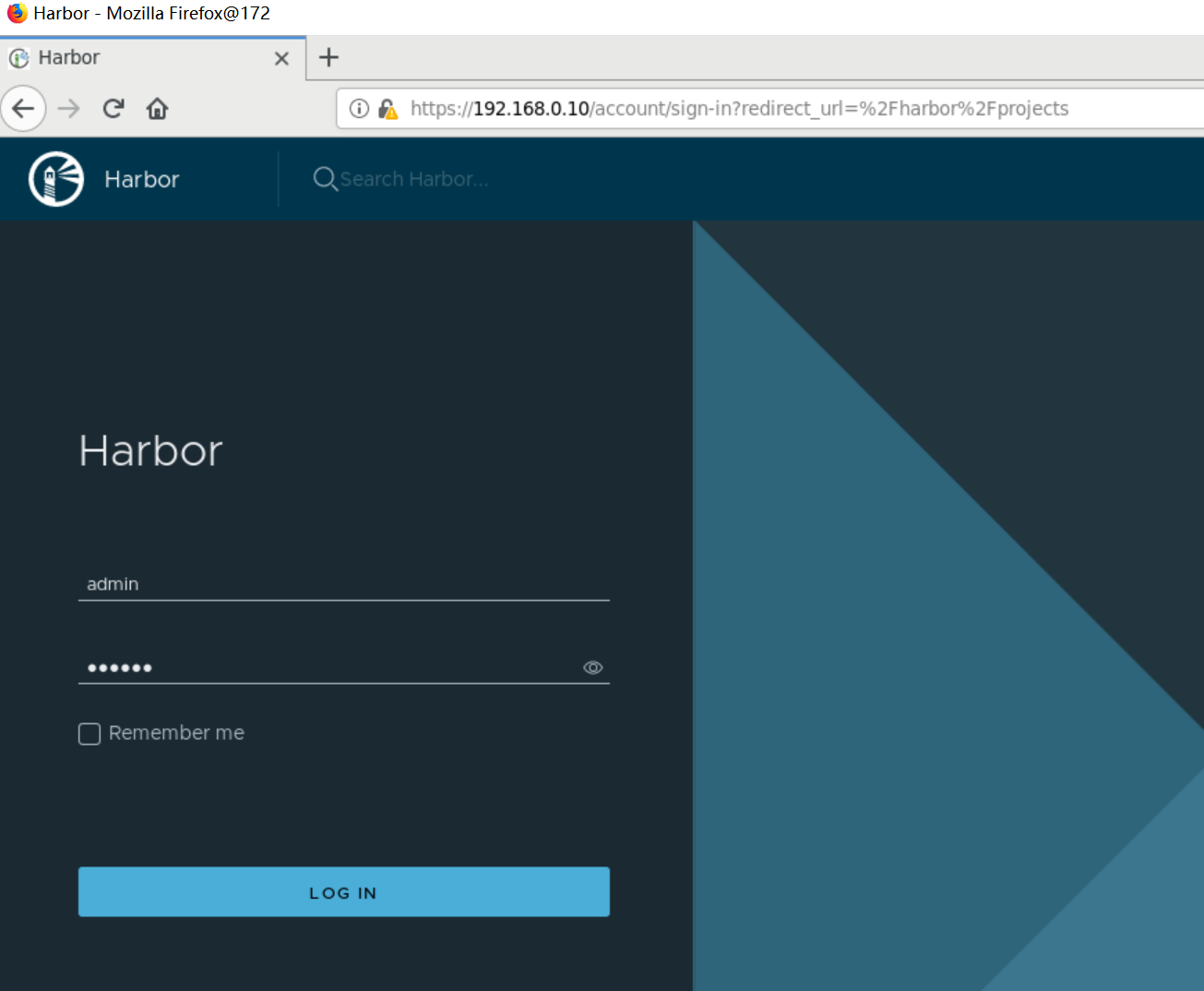

使用浏览器通过https方式访问harbor

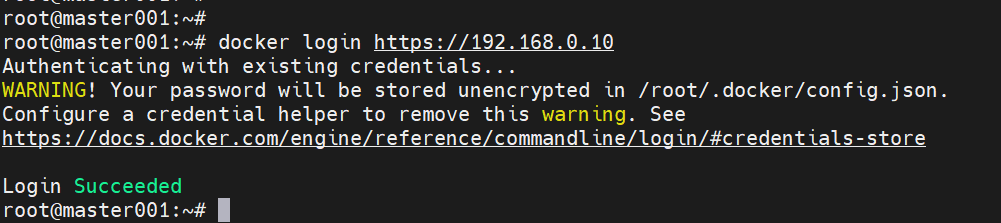

通过命令行login测试
