实验3 多个段的汇编源程序编写与调试

一、实验目的

1. 理解和掌握将数据、代码、栈放入不同逻辑段的程序的编写和调试

2. 理解具有多个段的汇编源程序对应的目标程序执行时，内存分配方式

3. 掌握大小写字符的转换方法、数字字符和数值之间的转换方法

4. 理解并掌握各种寻址方式的灵活应用

5. 掌握汇编指令loop, and, or，div, mul的用法

二、实验内容

1.实验任务1

2、英文字符的大小写转换！！！！！

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 5 dup(2)
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

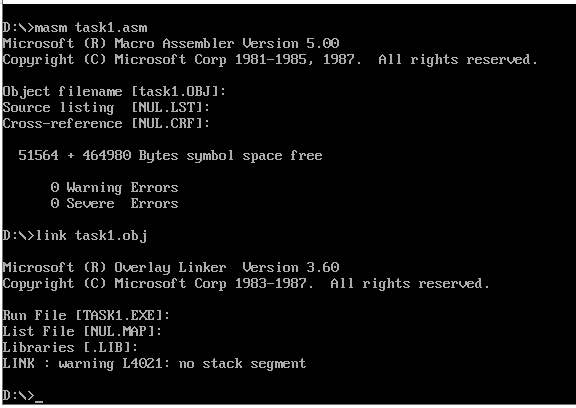

进行编译连接：

运行task：

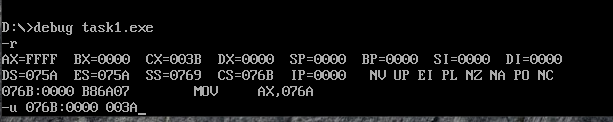

 进行debug，使用r命令观察接着根据CX进行反汇编

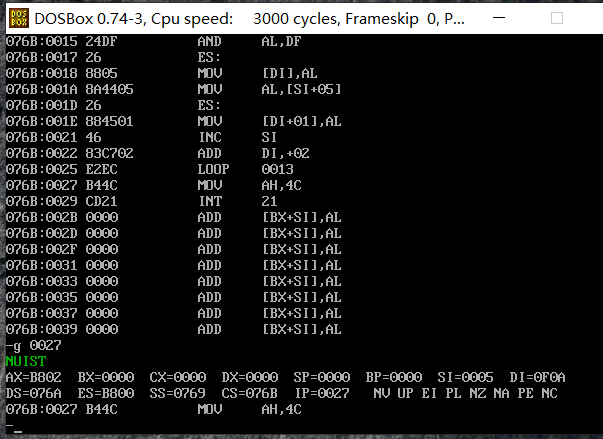

发现反汇编的结果并不是完全正确，多了很多冗余数据，使用g命令运行到程序结束之前：



进行修改：

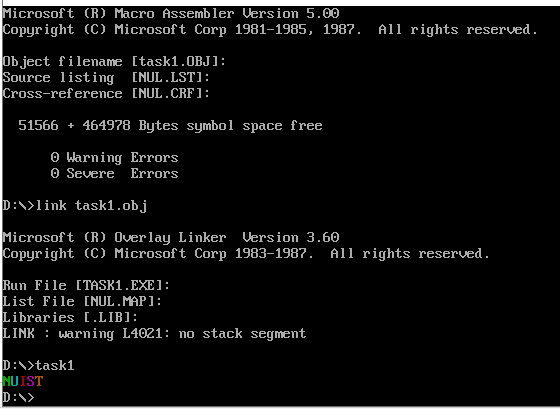

重新进行编译连接：

 发现NUIST的IST颜色变色了，所以我猜测这里的数据作用是改变字符串的颜色信息

2.实验任务2

1、数字↔数字字符的相互转换！！！！！！

已知数据段data中定义字节数据如下：

data segments

db 23, 50, 66, 71, 35

data ends

编写程序，在屏幕上以十进制整数形式打印输出这5个两位数。

先把ds指向数据段，定好循环次数cx为5次

定义循环s：因为数据段中的每个十位数仅有8个字型数据，所以用al来存储

接着使用div除法命令，商存入al，而余数存在ah中

接着将ax复制到dx中并且加上3030H使得数字转化成数字字符

根据老师所给的int 21h的2号子功能，最后输出的是dl中的内容

所以先直接输出一次接着将dh复制到dl中在输出一次即为一个十进制数的输出过程

一次循环结束，将ds指向向后移一位，开始下一次循环直到五次结束。

代码如下：

assume cs:code,ds:data
data segment
        db 23,50,66,71,35
data ends

code segment
start:
        mov ax,data
        mov ds,ax
        mov cx,5
s:      mov ah,0
        mov al,ds:[di]
        mov bl,10
        div bl
        mov dx,ax
        add dx,3030H
        mov ah,2
        int 21h
        mov dl,dh
        mov ah,2
        int 21h
        inc di
        loop s
        mov ah,4CH
        int 21h
code ends
end start

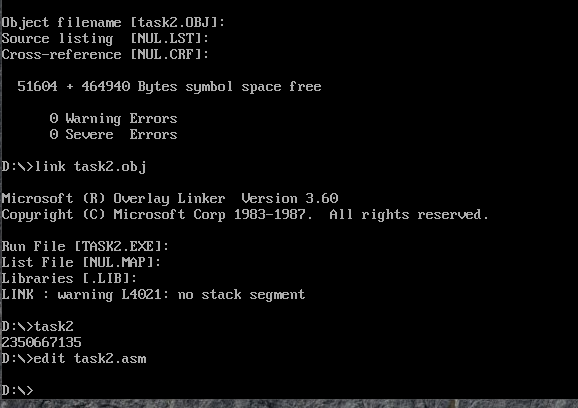

进行编译连接并运行：

 得到了输出结果23，50，66，71和35

3.实验任务3

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

教材问题1：CPU执行程序，程序返回前，data段中的数据为多少？

理论分析来说，不会发生变化

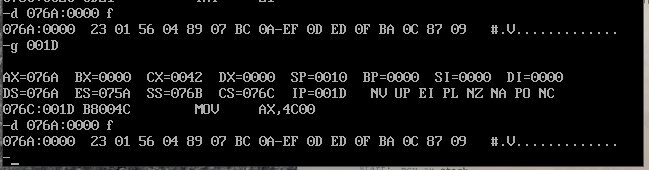

原来data段中存放的数据：到程序返回前，data段中存放的数据为：

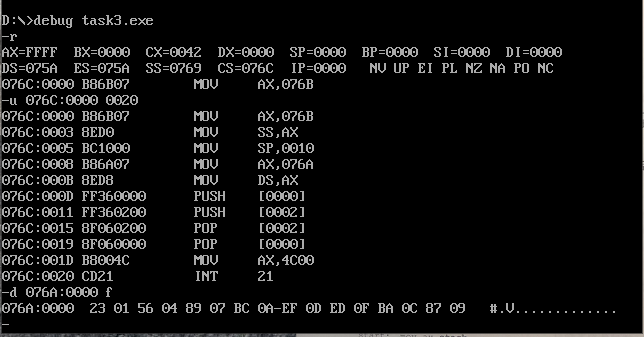

运行到程序结束前的数据段：



问题2：CPU执行程序，程序返回前，cs=，ss=，ds=

根据问题1的第二张图片可得：cs=076C，ss=076B，ds=076A

问题3：设程序加载后，code段的段地址为X，则data段的段地址为，stack段的段地址为

data段的段地址为X-2，stack段的段地址为X-1，因为程序开始前data定义了16个字节空间的数据，stack定义了16个字节空间的数据，所以每一个段相差16个即10h个字节。

4. 实验任务4

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

1.CPU执行程序，程序返回前，data段中的数据为多少？

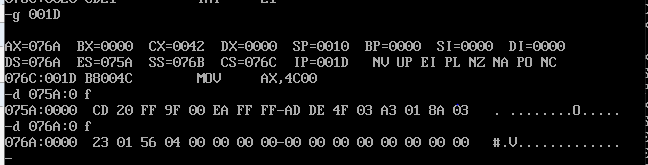

进入程序进行反汇编到程序返回前

查看数据段中的值



 由程序得，data段中的数据应为4个字节的内容即0123h，0456h

2.CPU执行程序，程序返回前，cs=，ss=，ds=？

由上图得，cs=076C，ss=076B，ds=076A

3.设程序加载后，code段的段地址为X，则data段的段地址为，stack段的段地址为

data：X-2，stack：X-1

4.首先占用的字节数最少为16个且一定为16的倍数，如果N可以整除16，那么

占有的空间就为N个字节，如果不可以，实际占有的空间为(N/16+1)*16



5.实验任务5

assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start

1.CPU执行程序，程序返回前，data段中的数据为多少?

data段仍旧占4个字节，为0123h，0456h

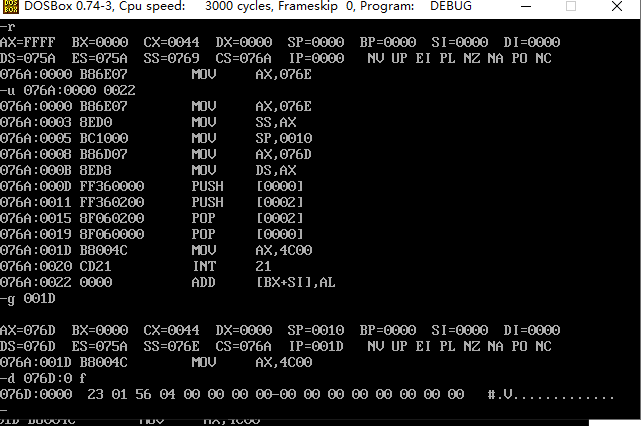

2.CPU执行程序，程序返回前，由运行结果可以看出cs=076A,ss=076E，ds=076D

3.设程序加载后，code段的段地址为X，则data段的段地址为,stack段的段地址为

data段的段地址为X+3,stack段的段地址为X+4

6.实验任务6

如果将实验任务3，4，5中的最后一条伪指令“end start”改为“end”（也就是说，不指明程序的入口），则哪个程序仍然可以正确执行？请说明原因

解：只有实验任务5的程序还可以正确执行，因为实验任务5的程序的数据段和栈段都定义在程序的code段后，u命令反汇编的情况下不会影响，而实验任务3，4都定义在code段前，前面定义的data段和栈段中的数据会当作代码进行反汇编，无法正确执行。

7.实验任务7

编写code段中的代码，将a段和b段中的数据依次相加，将结果保存到c段中

assume cs:code
a segment
  db 1,2,3,4,5,6,7,8
a ends

b segment
  db 1,2,3,4,5,6,7,8
b ends

c1 segment   ; 在集成软件环境中，请将此处的段名称由c→改为c1或其它名称
  db 8 dup(0)
c1 ends

code segment
start:
       mov di,0
       mov cx,8
s:     mov si,a
       mov ds,si
       mov al,ds:[di]
       mov si,b
       mov ds,si
       add al,ds:[di]
       mov si,c1
       mov ds,si
       mov ds:[di],al
       inc di
       loop s
       mov ax,4c00h
       int 21h
code ends
end start

运行到程序结束前，用d命令查看现在DS存放的内容

发现结果为02 04 06 08 0A 0C 0E 10，完成了要求

8.实验任务8

编写code段中的代码，用push指令将a段中的前8个字型数据，逆序存储到b段中

assume cs:code
a segment
  dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends

b segment
  dw 8 dup(0)
b ends

code segment
start:
      mov di,0
      mov cx,8
s:    mov si,a
      mov ds,si
      push ds:[di]
      inc di
      inc di
      loop s
      mov di,0
      mov cx,8
s1:   mov si,b
      mov ds,si
      pop ds:[di]
      inc di
      inc di
      loop s1
      mov ax,4c00h
      int 21h
code ends
end start

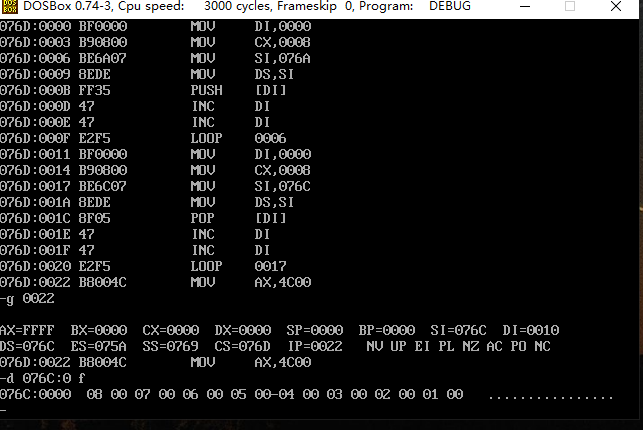

一开始想着逆序输出到b段中就在第二个循环中将bi的初始值设成16，然后dec两次，

尝试了几次发现还是正序，才想到栈的pop函数本身就是先入后出的逆序过程，

我相当于逆序的逆序还是正序了，接着直接进行同样的步骤运行得到了结果

三、实验总结

总体来说这次的实验让我很清晰的理解了段的分配机制，data段和栈段，定义段的位置

都会对结果产生莫大的影响，最后一个实验任务还让我对栈的知识回顾了一下，实验任务2

让我重新看了书本上div指令的部分，商默认存储在al中，ah默认存储余数，int 21h的二号子命令

是输出dl中的内容
