实验二 汇编源程序编写与汇编、调试

一、实验目的

1. 理解并掌握汇编源程序组成与结构

2. 掌握汇编语言源程序编写→汇编→链接→调试的工具和方法

3. 理解汇编源程序中地址表示、段寄存器的用法

4. 理解和掌握寄存器间接寻址方式[bx]

5. 通过汇编指令loop的使用理解编程语言中循环的本质

二、实验准备

1. 学习/复习第5章使用[bx]和loop实现循环的编程应用示例（教材5.5节,5.8节）

2. 复习第3章「栈」的知识

3. 结合第4章课件，复习完整汇编源程序编写→汇编→连接→运行→调试的方法

4. 复习8086汇编中内存单元地址的表示，以及段寄存器DS, SS, ES, CS的用途

三、实验内容

1. 实验任务1

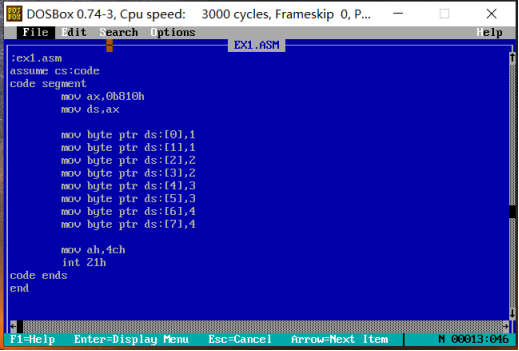

dos运行edit并输入要求的内容：

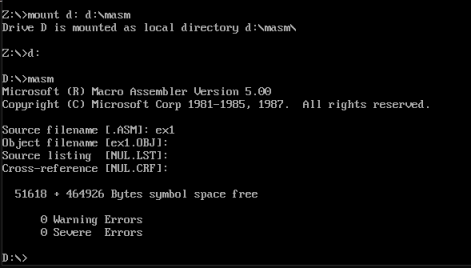

dos运行masm：

生成了ex1.obj文件:

dos运行link:

产生了exe文件：

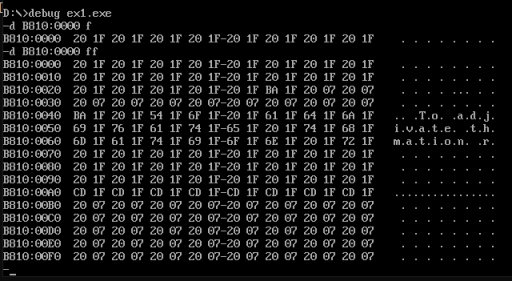

先使用debug ex1.exe和d命令查看前256个字节：

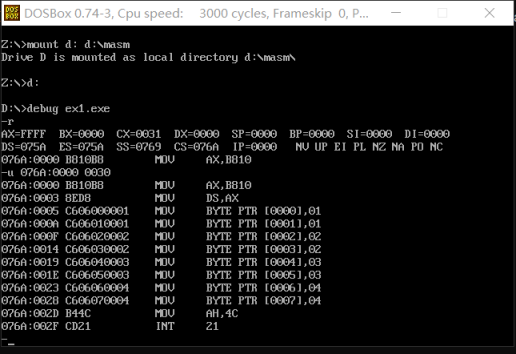

使用u命令精准反汇编：

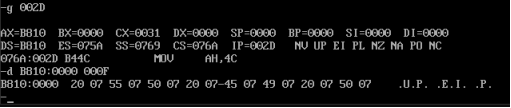

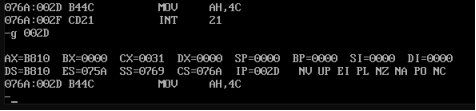

使用g命令到程序结束之前的位置：

 使用d命令查看：

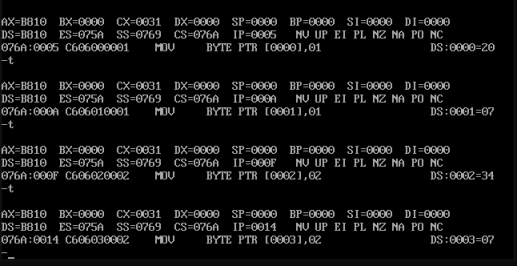

发现结果不对于是回去单步调试了一下：

ds的值非常奇怪，询问了老师之后可能是dosbox运行环境的缓冲区页数问题。

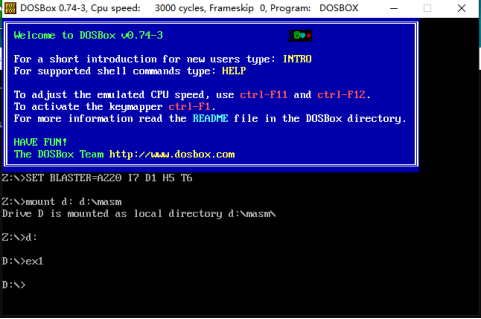

直接运行exe文件可以得到彩色符号：

2. 实验任务2

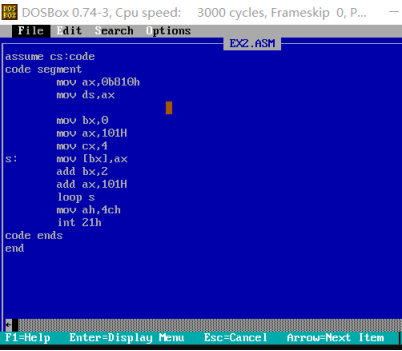

跟任务一相同，先使用dosbox的edit功能进行输入ex2.asm：

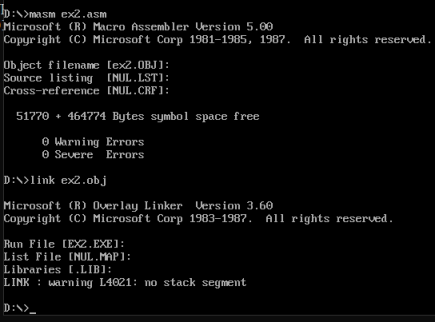

接着生成obj和exe文件：

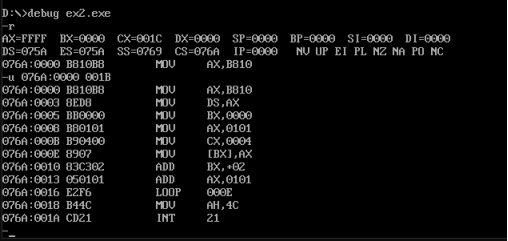

u命令精确反汇编：

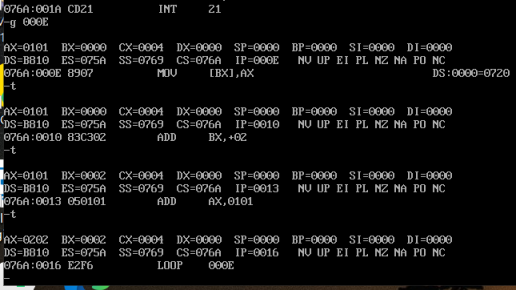

使用g命令直接跳到循环的前面进行t命令的单步执行：



此时为循环一次，cx从4变为3，接着还会一直执行下去直到cx变为0.

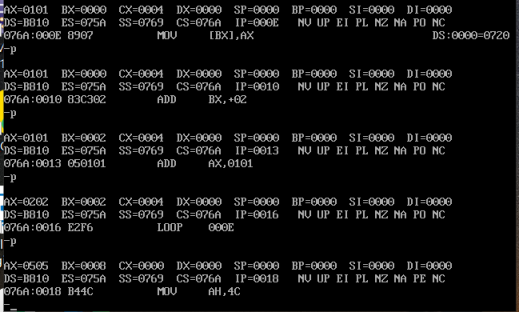

如果使用p命令的话：

发现直接跳过了其中的循环步骤，cx由4变为0，AX也变为0505循环了4次。

在之后的中断指令int位置也是相同：

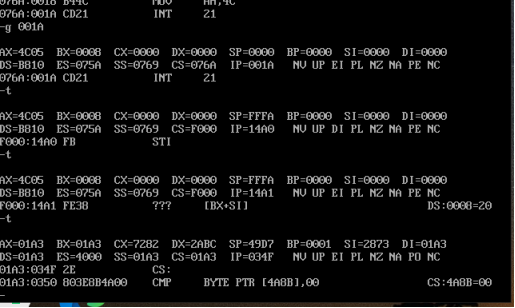

如果使用t命令则会进入中断指令内部：

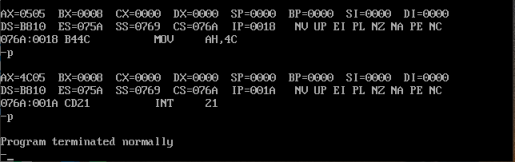

使用p命令则会直接看到中断指令结束，程序中止：

继续使用edit命令将cx的值由4变为8即将循环次数从4变成8：

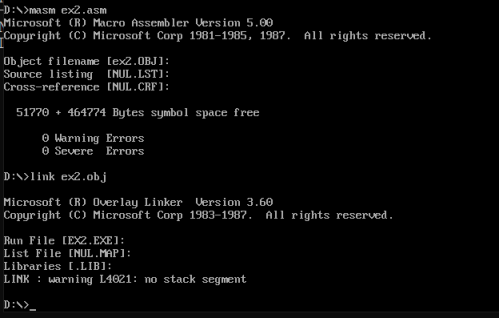

重新进行编译和连接：

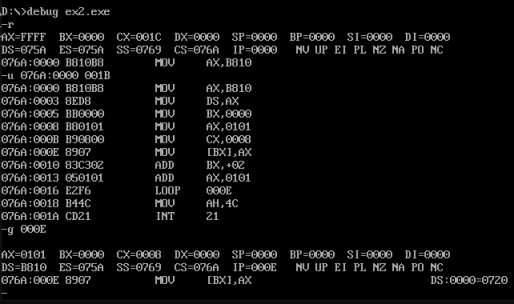

进行debug查看有何不同：

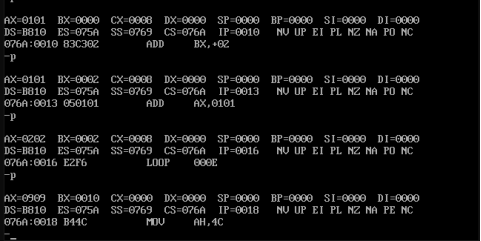

 使用p命令单步调试：

发现这次结束的时候AX为0909，CX由8变为了0，循环了8次

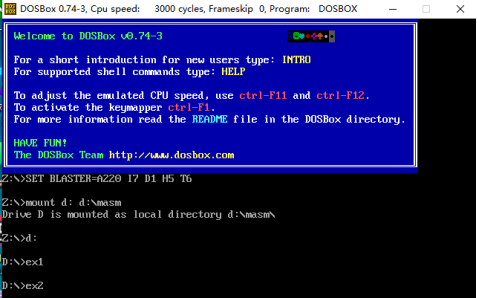

ex1：

ex2：

ex1和ex2都完成显存的图案输出，ex1使用的是将数直接填充进对应位置，而ex2则用loop循环将数值存入显存中。

3. 实验任务3

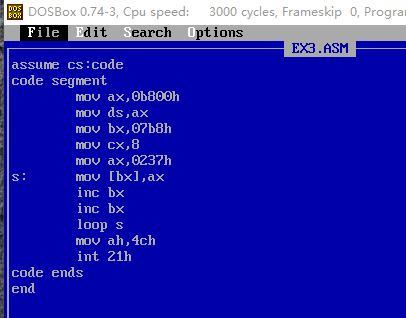

首先根据题目所给的要求编写一个源程序：

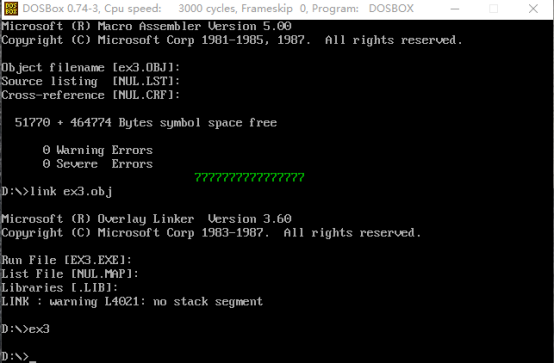

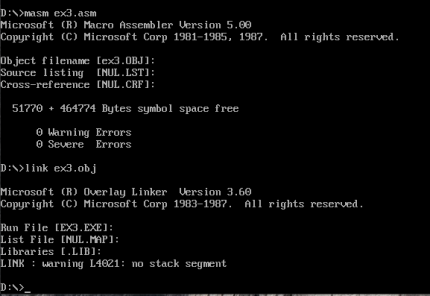

接着按照惯例的编译连接:

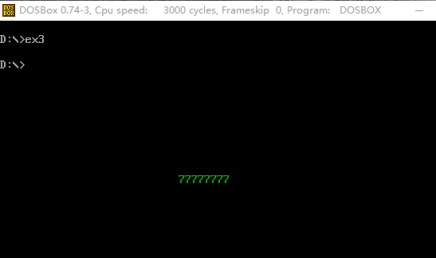

cls命令清屏观察：



 发现出现了问题，仔细看了一遍题目发现是16字单元不是字节单元，在cx应该循环16次，修改一下：



 正确！

把填充的字数据从0237H改成0239H：

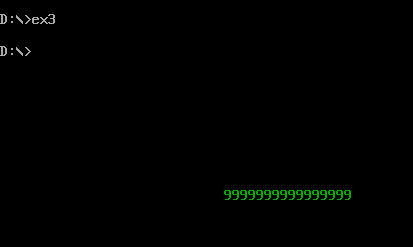

把填充的字数据，从0237H 改成0437H：



由此可以合理猜测，这个子数据中高位字节存放的是颜色信息，低位字节存放的是字节信息

4. 实验任务4

编写完整汇编源程序，实现向内存0:200~0:23F依次传送数据0~63(3FH)。

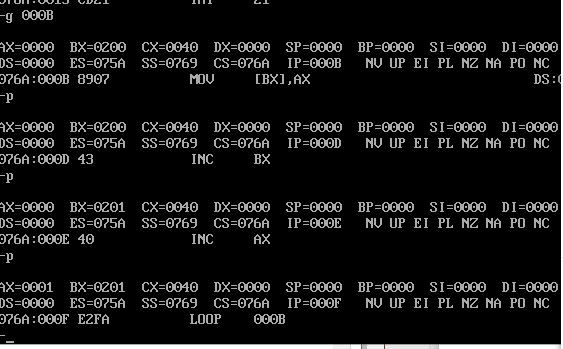

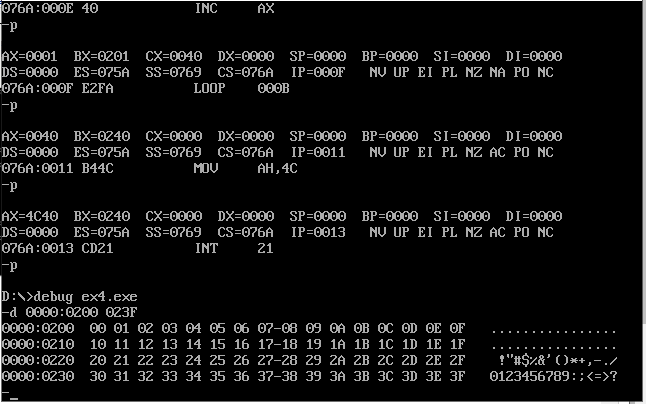

进行编译连接并使用t，g，p命令调试：



 完成了数据的传送

5. 实验任务5

首先随便给ax和cx一个数值

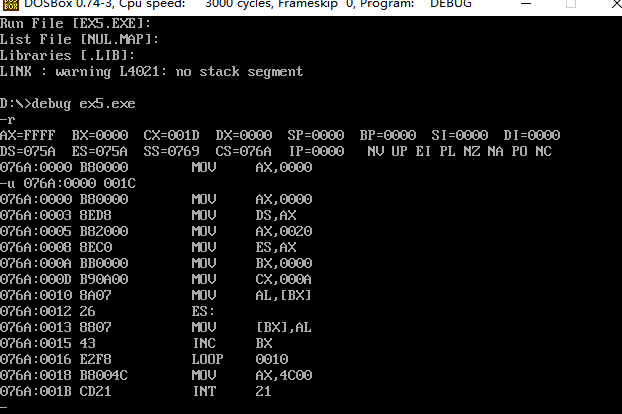

进行编译连接debug：

题目要求的将mov 4C00之前的指令复制而此指令在0018h的位置即将0000-0017h的指令复制到内存0：200处

所以cx的数值就应该设为17h，赋给ds的ax值的初始应该设为cs值076A

修改ex5：





 可以看到指令成功传送到了0：200内存处！

 四、实验总结

 之前汇编语言课上对于汇编源程序的一系列生成操作听的云里雾里，这次实验的5个实验任务让我完完全全理解

 了源程序的生成过程和操作步骤，对于bx和loop循环理解也更加的透彻，切勿注意在跳出loop循环时和int 21h

 结束程序时单步调试要用p命令否则会进入下一轮的loop循环和进入结束程序无法跳出。
