Java与算法之(13) - 二叉搜索树

查找是指在一批记录中找出满足指定条件的某一记录的过程，例如在数组{ 8, 4, 12, 2, 6, 10, 14, 1, 3, 5, 7, 9, 11, 13, 15 }中查找数字15，实现代码很简单：



[java] view plain copy

 print?在CODE上查看代码片派生到我的代码片
  1. int key = 15;
  2. int[] datas = new int[] { 8, 4, 12, 2, 6, 10, 14, 1, 3, 5, 7, 9, 11, 13, 15 };
  3. for(int i = 0; i < datas.length; i++) {
  4.     if(datas[i] == key) {
  5.         System.out.println("找到了, 共查找" + (i + 1) + "次");
  6.         break;
  7.     }
  8. }
但是查找效率并不稳定，如果查找8，只需要比较一次，查找15则需要比较15次。如果数组扩大到1亿个数，而查找的数字恰好排在最后，查找则变得非常低效。

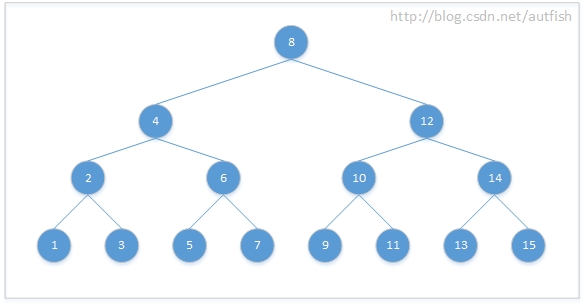

更好的查找方式是使用二叉搜索树，首先用数组构建二叉树，如下图：

二叉树的相关基础知识可参考：Java与算法之(7) - 完全二叉树

注意上面这棵二叉树的特点，每个左子节点的值都比父节点小，每个右子节点的值都比父节点大。满足这个条件的二叉树称为二叉搜索树（Binary Search Tree），也叫二叉排序树（Binary Sorting Tree）。

根据这个特性，可以得出查找的规律。以查找15为例，从根节点8开始比较，因15>8，（如果存在）则一定在8的右子树内；与右子树12比较，因15>12，（如果存在）则一定在12的右子树内；与14比较。。。与15比较，找到目标。

如果查找5，则依次比较8、4、6、5。

在这棵树中，查找任何一个数字，最多需要比较4次（约log2(15)）。介绍查找方法之前，先看如何构建这棵树。

1 插入节点

用数据描述这棵树，首选需要描述节点。用一个类来表示，每个节点包括本身的值及左右两个子节点的指针。



[java] view plain copy

 print?在CODE上查看代码片派生到我的代码片
  1. private static class Node {
  2.     Node leftChild;
  3.     Node rightChild;
  4.     int data;
  5.
  6.     public Node(int data) {
  7.         this.data = data;
  8.     }
  9. }
树由节点组成，一个一个节点加进去，树叶逐渐变得枝繁叶茂。构建树的过程可以分解成不断重复的插入节点行为。



第一个加入的节点做为根节点，以后加入节点的操作和前面所述的查询过程一样，从根开始比较，如果小于则和左子节点比较，如果大于则和右子节点比较，不断重复这个过程直到到达叶子节点。比叶子节点小则做为叶子节点的左子节点，大则做为右子节点。

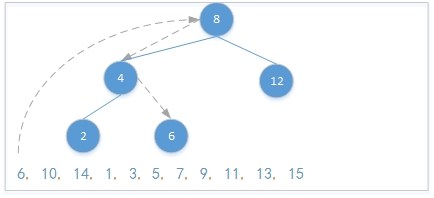

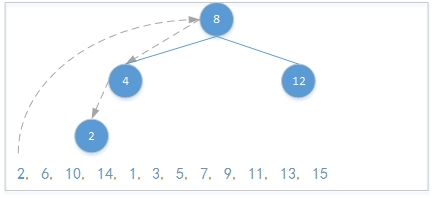

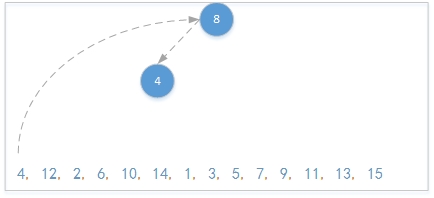

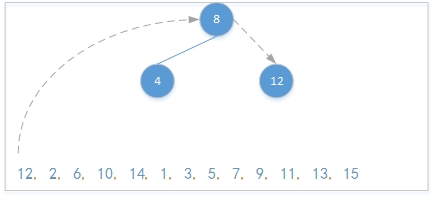

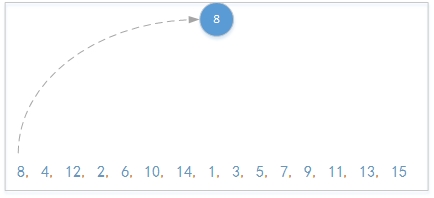

构建过程如下：

这个过程的逻辑是一直向下寻找，直到没有子节点为止。整个过程适合用递归的方式，主要代码如下：



[java] view plain copy

 print?在CODE上查看代码片派生到我的代码片
  1. public void add(int key) {
  2.     if(root == null) {
  3.         root = new Node(key);
  4.         return;
  5.     }
  6.     addNode(root, new Node(key));
  7. }
  8.
  9. private void addNode(Node parent, Node child) {
  10.     if(child.data == parent.data) {
  11.         return;
  12.     }
  13.     if(child.data < parent.data) {
  14.         if(parent.leftChild != null) {
  15.             addNode(parent.leftChild, child);
  16.         } else {
  17.             parent.leftChild = child;
  18.         }
  19.     } else {
  20.         if(parent.rightChild != null) {
  21.             addNode(parent.rightChild, child);
  22.         } else {
  23.             parent.rightChild = child;
  24.         }
  25.     }
  26. }

2 查找节点

查找一个节点和插入一个节点的流程很相似，但是结果相反。插入节点是一直向下寻找，找到则插入失败，找不到则做为叶子节点加入树中。查找节点是一直向下寻找，找到则成功返回，找不到则查找失败。

代码如下：



[java] view plain copy

 print?在CODE上查看代码片派生到我的代码片
  1. public void search(int key) {
  2.     this.steps = 0;
  3.     Node node = searchNode(root, key);
  4.     if(node == null) {
  5.         System.out.println("共查找" + this.steps + "次, 未找到" + key);
  6.     } else {
  7.         System.out.println("共查找" + this.steps + "次, 搜索到" + key);
  8.     }
  9. }
  10.
  11. private Node searchNode(Node from, int key) {
  12.     this.steps++;
  13.     if(from == null || key == from.data) {
  14.         return from;
  15.     } else if(key > from.data) {
  16.         return searchNode(from.rightChild, key);
  17.     } else {
  18.         return searchNode(from.leftChild, key);
  19.     }
  20. }

3 删除节点

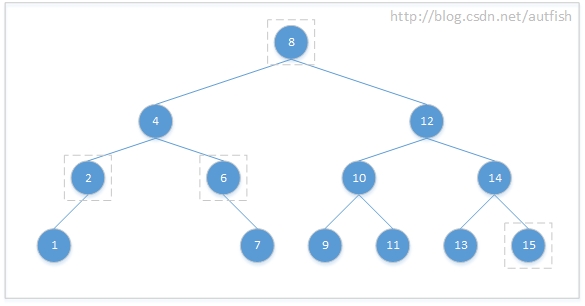

在二叉搜索树中删除一个节点后，需要调整二叉树的结构，使其仍然保持二叉搜索树的特点。以被删除节点拥有子节点的情况，分三种情况考虑。见下图：



  • 15节点左右子节点都没有，删除时直接把父节点14的右子节点设置为null即可
  • 2节点没有右子节点，删除时需要把左子树连接回树中，即把4的左子节点指向1；6节点没有左子节点，删除时需要把右子树连接回书中，即把4的右子节点指向7
  • 8节点同时拥有左右子节点，删除规则是先找到右子节点即12，然后递归12节点的左子节点，直到叶子节点，这张图中将找到9。设置8节点的值为9，并删除9节点。



按这个规则推导其他数字删除的步骤：

删除4，先找到6，6没有左子节点，查找结束，将4节点的值设置为6，按规则2删除6节点。

删除12，先找到14，递归左子节点找到13，设置12节点的值为13，删除13。

二叉搜索数完整代码如下：



[java] view plain copy

 print?在CODE上查看代码片派生到我的代码片
  1. public class BinarySearchTree {
  2.
  3.     private Node root;
  4.     private int steps;
  5.
  6.     /**
  7.      * 插入节点
  8.      * @param key
  9.      */
  10.     public void add(int key) {
  11.         if(root == null) {
  12.             root = new Node(key);
  13.             return;
  14.         }
  15.         addNode(root, new Node(key));
  16.     }
  17.
  18.     private void addNode(Node parent, Node child) {
  19.         if(child.data == parent.data) {
  20.             return;
  21.         }
  22.         if(child.data < parent.data) {
  23.             if(parent.leftChild != null) {
  24.                 addNode(parent.leftChild, child);
  25.             } else {
  26.                 parent.leftChild = child;
  27.             }
  28.         } else {
  29.             if(parent.rightChild != null) {
  30.                 addNode(parent.rightChild, child);
  31.             } else {
  32.                 parent.rightChild = child;
  33.             }
  34.         }
  35.     }
  36.
  37.     /**
  38.      * 查找节点
  39.      * @param key
  40.      */
  41.     public void search(int key) {
  42.         this.steps = 0;
  43.         Node node = searchNode(root, key);
  44.         if(node == null) {
  45.             System.out.println("共查找" + this.steps + "次, 未找到" + key);
  46.         } else {
  47.             System.out.println("共查找" + this.steps + "次, 搜索到" + key);
  48.         }
  49.     }
  50.
  51.     private Node searchNode(Node from, int key) {
  52.         this.steps++;
  53.         if(from == null || key == from.data) {
  54.             return from;
  55.         } else if(key > from.data) {
  56.             return searchNode(from.rightChild, key);
  57.         } else {
  58.             return searchNode(from.leftChild, key);
  59.         }
  60.     }
  61.
  62.     /**
  63.      * 删除节点
  64.      * @param key
  65.      */
  66.     public void delete(int key) {
  67.         Node child = root;
  68.         Node parent = child;
  69.         boolean isLeftChild = true;
  70.         while(child != null) {
  71.             if(child.data == key) {
  72.                 deleteNode(parent, child, isLeftChild);
  73.                 child = null;
  74.             } else if(key < child.data) {
  75.                 isLeftChild = true;
  76.                 parent = child;
  77.                 child = child.leftChild;
  78.             } else {
  79.                 isLeftChild = false;
  80.                 parent = child;
  81.                 child = child.rightChild;
  82.             }
  83.         }
  84.     }
  85.
  86.     private void deleteNode(Node parent, Node child, boolean isLeftChild) {
  87.         if(child.leftChild == null && child.rightChild == null) {
  88.             if(isLeftChild) {
  89.                 parent.leftChild = null;
  90.             } else {
  91.                 parent.rightChild = null;
  92.             }
  93.         } else if(child.leftChild == null) {
  94.             if(isLeftChild) {
  95.                 parent.leftChild = child.rightChild;
  96.             } else {
  97.                 parent.rightChild = child.rightChild;
  98.             }
  99.         } else if(child.rightChild == null) {
  100.             if(isLeftChild) {
  101.                 parent.leftChild = child.leftChild;
  102.             } else {
  103.                 parent.rightChild = child.leftChild;
  104.             }
  105.         } else {
  106.             Node leaf = child.rightChild;
  107.             parent = child;
  108.             while(leaf.leftChild != null) {
  109.                 parent = leaf;
  110.                 leaf = leaf.leftChild;
  111.             }
  112.             child.data = leaf.data;
  113.             if(parent != child)
  114.                 parent.leftChild = leaf.leftChild;
  115.             else
  116.                 parent.rightChild = leaf.rightChild;
  117.         }
  118.     }
  119.
  120.     /**
  121.      * 中序遍历二叉搜索树, 结果是从小到大排列的
  122.      * @param node
  123.      */
  124.     public void inOrder(Node node) {
  125.         if(node == null) {
  126.             return;
  127.         }
  128.         inOrder(node.leftChild);
  129.         System.out.print(node.data + " ");
  130.         inOrder(node.rightChild);
  131.     }
  132.
  133.     private static class Node {
  134.         Node leftChild;
  135.         Node rightChild;
  136.         int data;
  137.
  138.         public Node(int data) {
  139.             this.data = data;
  140.         }
  141.     }
  142.
  143.     public static void main(String[] args) {
  144.         int[] datas = new int[] { 8, 4, 12, 2, 6, 10, 14, 1, 3, 5, 7, 9, 11, 13, 15 };
  145.         BinarySearchTree bsTree = new BinarySearchTree();
  146.         for(int i = 0; i < datas.length; i++) {
  147.             bsTree.add(datas[i]);
  148.         }
  149.         System.out.print("中序遍历");
  150.         bsTree.inOrder(bsTree.root);
  151.         System.out.println();
  152.
  153.         bsTree.search(8);
  154.         bsTree.search(12);
  155.         bsTree.search(15);
  156.
  157.         System.out.println("删除节点8");
  158.         bsTree.delete(8);
  159.
  160.         System.out.print("中序遍历");
  161.         bsTree.inOrder(bsTree.root);
  162.         System.out.println();
  163.
  164.         bsTree.search(8);
  165.     }
  166. }

运行结果：



[java] view plain copy

 print?在CODE上查看代码片派生到我的代码片
  1. 中序遍历1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
  2. 共查找1次, 搜索到8
  3. 共查找2次, 搜索到12
  4. 共查找4次, 搜索到15
  5. 删除节点8
  6. 中序遍历1 2 3 4 5 6 7 9 10 11 12 13 14 15
  7. 共查找5次, 未找到8

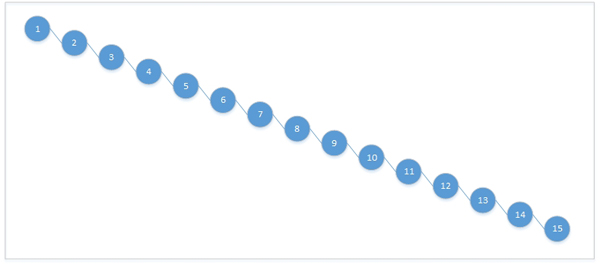

本例中的二叉树结构是一种理想情况，如果对数组{1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15}使用上面的方法构建二叉搜索树，动手画一下就可以发现最终得到的仍然是一个链表，查找15需要比较15次。



这棵树根的左右严重失衡，左侧一个子节点都没有，而右侧的深度为15。为了保证查找的效率，需要对这棵树做优化，让整棵树保持一定的平衡，这就是下一篇的主角：平衡二叉搜索树。
