vlan练习

拓扑


配置

lsw2

[Huawei]un info en
关闭信息中心功能就不会有信息弹出

[Huawei]vlan batch 10 20 30//同时创建多个vlan
[Huawei]vlan batch 10 to 15//创建10~15的vlan


[Huawei]interface g0/0/3//进入g0/0/3端口
[Huawei-GigabitEthernet0/0/3]port link-type access//配置access模式配置vlanID为10
[Huawei-GigabitEthernet0/0/3]port default vlan 10
[Huawei-GigabitEthernet0/0/2]port trunk pvid vlan 10//配置g0/0/2端口的trunk的pvid为10
[Huawei]display port vlan active//查看端口连接了哪些vlan

lsw3

[Huawei-GigabitEthernet0/0/4]p l a//port link-type access简写
[Huawei-GigabitEthernet0/0/4]p d v 30
Error: The VLAN does not exist.
[Huawei-GigabitEthernet0/0/4]q
[Huawei]vlan b
[Huawei]vlan batch 10 20 30
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]q
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]int g0/0/4
[Huawei-GigabitEthernet0/0/4]p l a
[Huawei-GigabitEthernet0/0/4]p d v 30
[Huawei-GigabitEthernet0/0/4]q
[Huawei]int g0/0/3
[Huawei-GigabitEthernet0/0/3]p l a
[Huawei-GigabitEthernet0/0/3]p d v 20
[Huawei-GigabitEthernet0/0/3]q
[Huawei]int g0/0/2
[Huawei-GigabitEthernet0/0/2]p l t
[Huawei-GigabitEthernet0/0/2]p t a v 10 20 30
[Huawei-GigabitEthernet0/0/2]q
[Huawei]int g0/0/2
[Huawei-GigabitEthernet0/0/2]p l t
[Huawei-GigabitEthernet0/0/2]p t p v 20
[Huawei-GigabitEthernet0/0/2]q
[Huawei]dis p vlan
Port                    Link Type    PVID  Trunk VLAN List
-------------------------------------------------------------------------------
GigabitEthernet0/0/1    hybrid       1     -
GigabitEthernet0/0/2    trunk        20    1 10 20 30
GigabitEthernet0/0/3    access       20    -
GigabitEthernet0/0/4    access       30    -
GigabitEthernet0/0/5    hybrid       1     -
GigabitEthernet0/0/6    hybrid       1     -
GigabitEthernet0/0/7    hybrid       1     -
GigabitEthernet0/0/8    hybrid       1     -
GigabitEthernet0/0/9    hybrid       1     -
GigabitEthernet0/0/10   hybrid       1     -
GigabitEthernet0/0/11   hybrid       1     -
GigabitEthernet0/0/12   hybrid       1     -
GigabitEthernet0/0/13   hybrid       1     -
GigabitEthernet0/0/14   hybrid       1     -
GigabitEthernet0/0/15   hybrid       1     -
GigabitEthernet0/0/16   hybrid       1     -
GigabitEthernet0/0/17   hybrid       1     -
GigabitEthernet0/0/18   hybrid       1     -
GigabitEthernet0/0/19   hybrid       1     -
GigabitEthernet0/0/20   hybrid       1     -
GigabitEthernet0/0/21   hybrid       1     -
GigabitEthernet0/0/22   hybrid       1     -
GigabitEthernet0/0/23   hybrid       1     -
GigabitEthernet0/0/24   hybrid       1     -

此时pc1可以与pc3通讯了

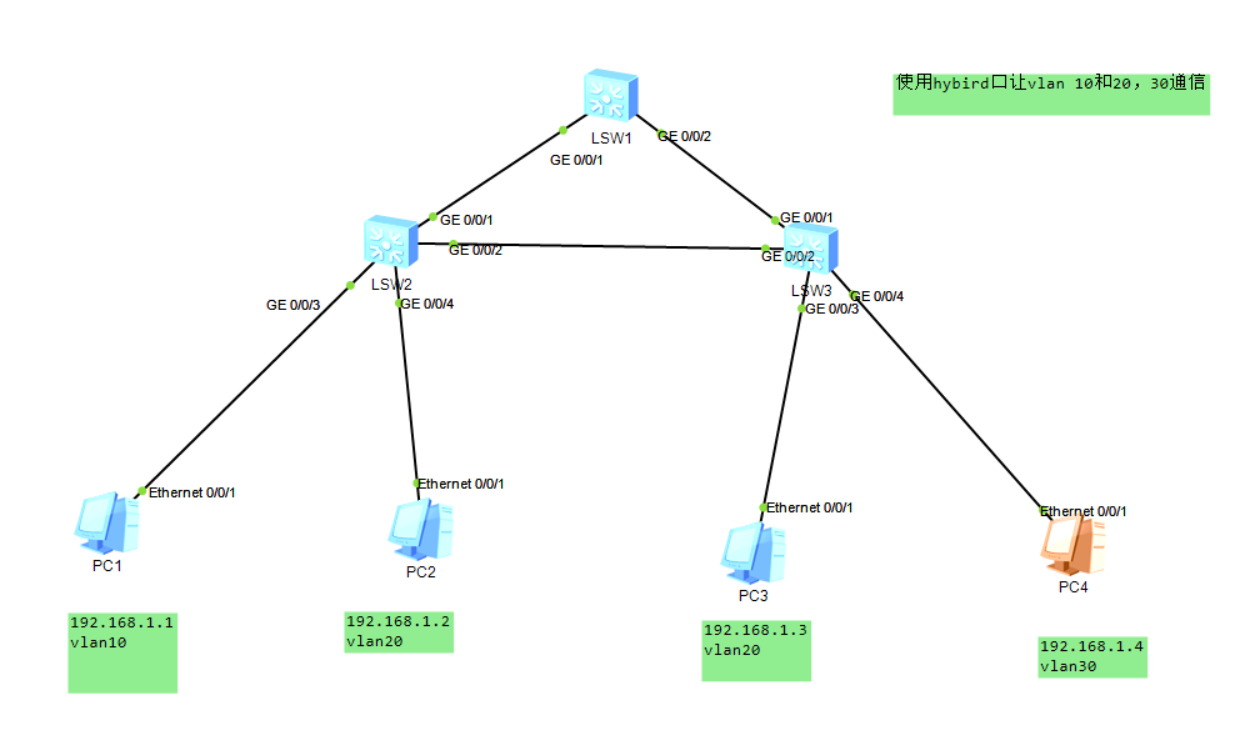

拓扑2


配置

lsw2

[Huawei]vlan batch 10 20 30
[Huawei]int g0/0/4
[Huawei-GigabitEthernet0/0/4]port link-type hybrid
[Huawei-GigabitEthernet0/0/4]port hybrid pvid vlan 20
[Huawei-GigabitEthernet0/0/4]port hybrid untagged vlan 20

其他同理

lsw3

[Huawei]vlan b 10 20 30
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]int g0/0/3
[Huawei-GigabitEthernet0/0/3]p l h
[Huawei-GigabitEthernet0/0/3]p h p v 20
[Huawei-GigabitEthernet0/0/3]p h u v 10 20 30
[Huawei]int g0/0/2
[Huawei-GigabitEthernet0/0/2]p l h
[Huawei-GigabitEthernet0/0/2]p h t v 10 20 30

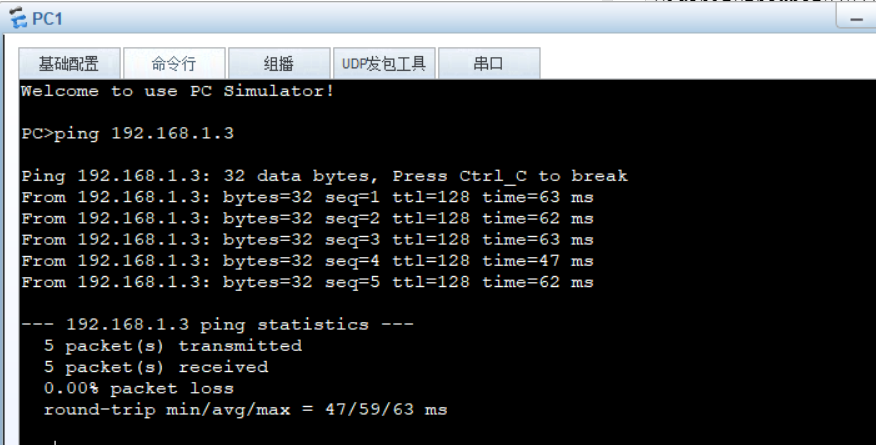

PC>ping 192.168.1.3

Ping 192.168.1.3: 32 data bytes, Press Ctrl_C to break
From 192.168.1.3: bytes=32 seq=1 ttl=128 time=62 ms
From 192.168.1.3: bytes=32 seq=2 ttl=128 time=63 ms
From 192.168.1.3: bytes=32 seq=3 ttl=128 time=62 ms
From 192.168.1.3: bytes=32 seq=4 ttl=128 time=62 ms
From 192.168.1.3: bytes=32 seq=5 ttl=128 time=63 ms
要vlan10与vlan30通讯同理
