202109290705 - kafka eagle

kafka eagle
gihub
官方文档

0. eagle简介

是一个监控系统，监控kafka 集群，可视化地展示消费者线程、偏移量、所有者等信息。

监控了当前的消费者组、每个组正在消费的主题以及该组在每个主题中的偏移、滞后量、日志大小位置。有助于把握 消息队列中消费的速度以及消息队列生产的速度，及时调整生产者和消费者。

为什么要用eagle?

• Apache Kafka 并未正式提供监控系统或页面。
• 开源的Kafka监控系统功能太少或暂停维护。
• 现有的监控系统难以配置和使用。
• 一些监控系统不能满足与现有IM的集成，例如微信或钉钉。

eagle基于JMX开发，JMX超详细解读

1. 功能介绍

分四部分：views 可视化、message 消息管理、performance性能指标、alarm预警

1.1 views

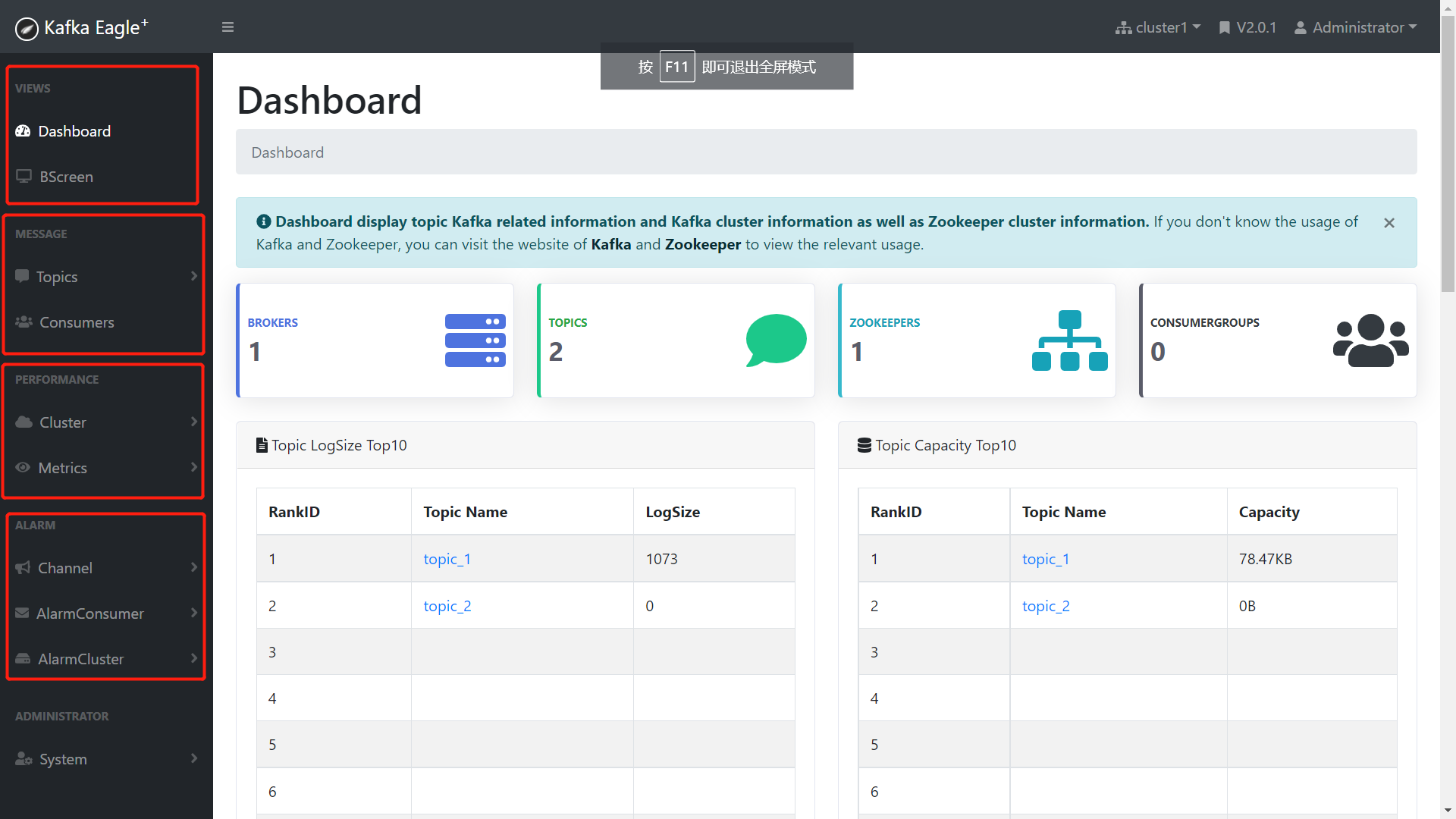

dashboard仪表盘

仪表板展示Kafka主题和Kafka集群信息以及Zookeeper集群信息。包括broker节点数、topic数、zk节点数、消费者组数，以及各主题的LogSize和Capacity等

BScreen大屏

大屏展示近7天生产/消费趋势、当天的生产/消费趋势和滞后量（分钟级）、当前的生产和消费的数据量（秒级）

1.2 message 消息管理

topics

• create topic
• list 所有topics信息：分区数、Broker Spread、Broker Skewed、Broker Leader Skewed、创建时间、最近修改时间。并可修改分区数、drop/truncate主题。
  Broker Spread：覆盖率越高，kafka Broker 节点的资源使用率越高。
  Broker Skewed：偏斜越大，kafka的broker节点压力越大。
  Broker Leader Skewed：leader 倾斜度越高，kafka broker leader 节点的压力就越大。
• ksql 使用sql查询topic中的消息。同时，支持JSON解析数据，LIKE模糊查询等功能，具体用法参考官网[KSQL]
  底层查询逻辑也做了大量优化，统一采用calcite来做解析引擎和执行引擎。

  select * from topic_1
  where `partition` in (0)
  and `offset` between 22834 and 22836
  limit 100



• mock 模拟生产消息
• manager 编辑topic的配置，例如 cleanup.policy

consumers

消费者组的信息

1.3 performance

cluster

kafka和zk的集群信息，及资源使用率。以及zkClient的web页面操作

metrics

监控Kafka客户端、生产端、消息数、请求数、处理时间等详细指标
监控zk的各项指标

1.4 alarm

支持当前流行的IM报警系统：

• DingDing
• WeChat
• Webhook
• Email

2. 系统架构

https://blog.csdn.net/liangwenmail/article/details/108427762

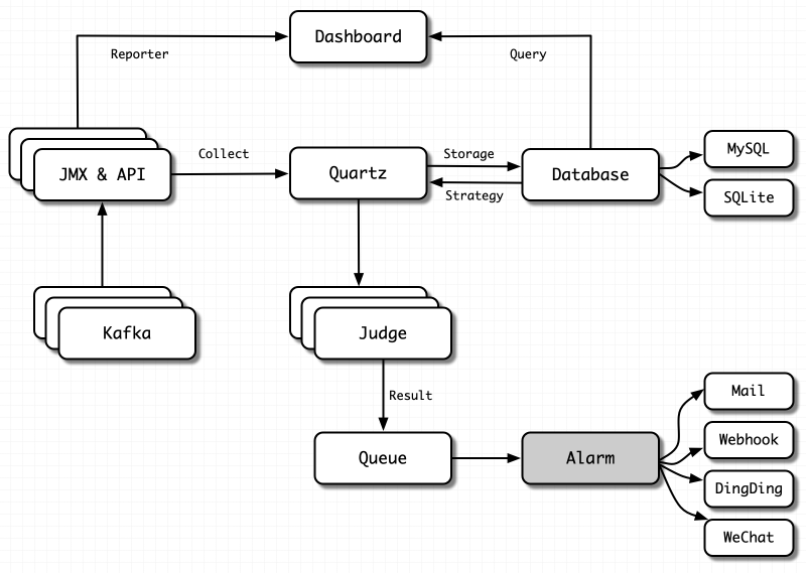

系统架构

EFAK由仪表盘、采集、存储、告警、权限认证等核心功能模块组成。 每个功能模块负责以下内容：
Dashboard：负责可视化Kafka集群的性能指标，分析消费者和生产者应用的运行时间。
收集：负责通过定时器收集所有Kafka的性能指标和消费者和生产者的服务指标。
存储：负责存储所有采集到的数据、用户元数据、用户报警数据。 目前支持 MySQL 和 SQLite。
告警：负责告警异常指标，如broker关闭、消费者阻塞、生产者写异常等，目前支持Mail、钉钉、微信等。
认证：负责权限认证，区分不同用户的使用权限。 例如，管理员可以使用所有功能。

收集模块：
对于Kafka，我们可以收集以下数据
Kafka broker 常用机器加载信息：内存、cpu、IP、版本等。
服务监控数据：TPS、QPS、RT等。
应用程序监控：组、消费者、生产者、主题等。
这些数据来自不同的接口，比如JMX、Kafka API、内部主题等。

3. 存在的问题

https://github.com/smartloli/EFAK/issues

4. 与其他工具的对比

集群维度对比

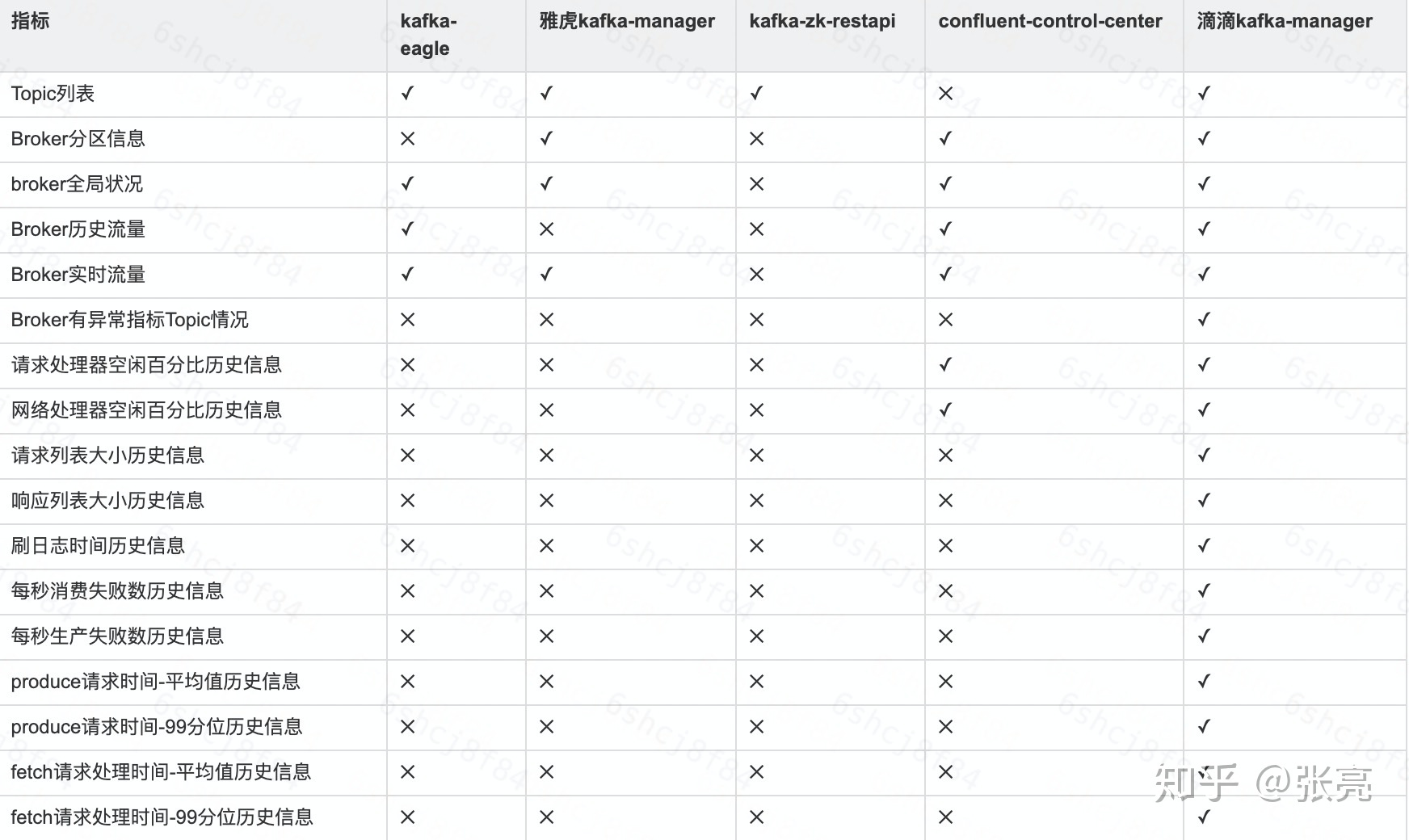

Broker维度对比

Topic维度对比

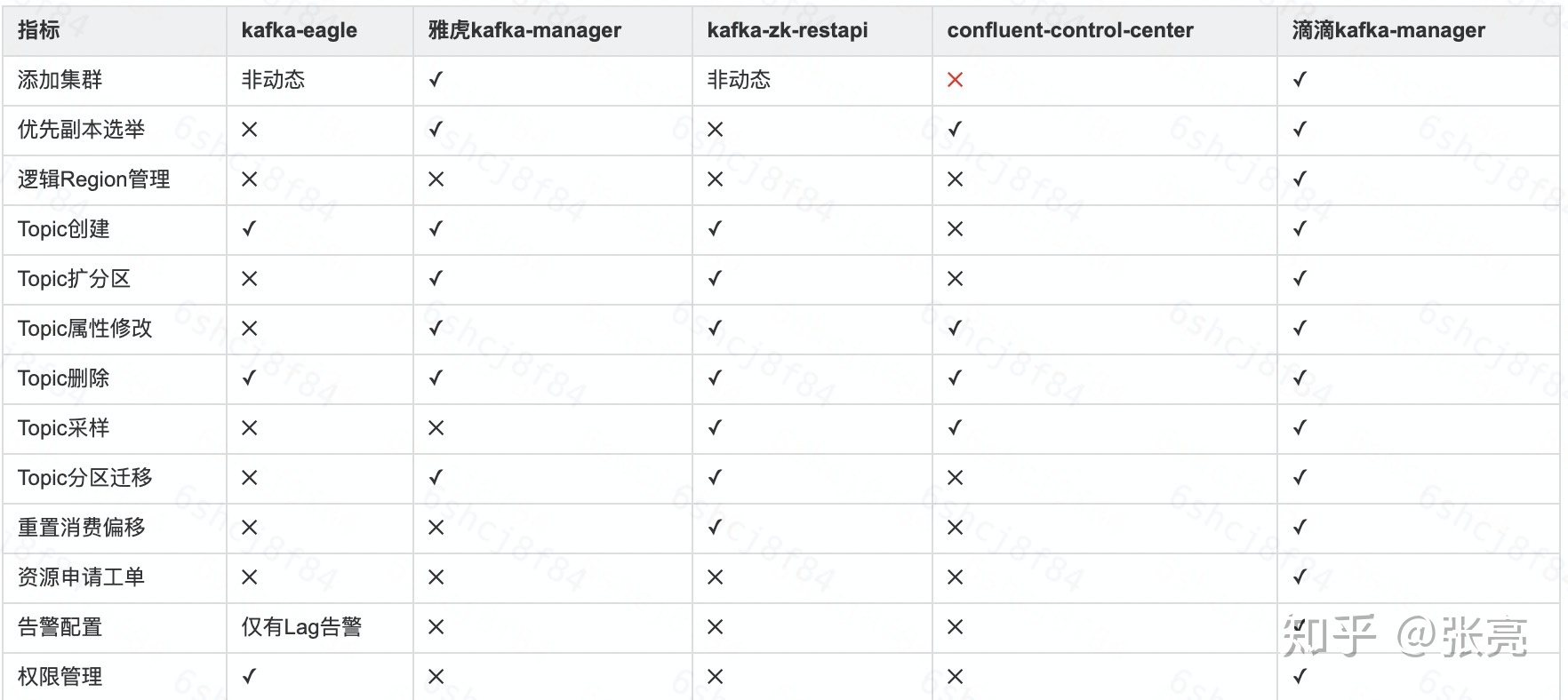

运维管控维度对比

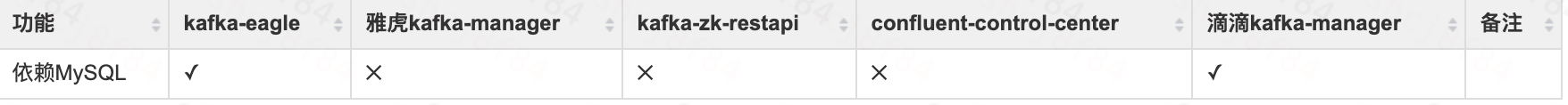

依赖对比

5. 实践

部署 - 训练营文档

http://1.1.1.2:8086/ admin 123456

生产

configs.put("bootstrap.servers", "cu0008:8085");        ;
configs.put("sasl.jaas.config", "org.apache.kafka.common.security.plain.PlainLoginModule required username=admin password=admin;");
configs.put("security.protocol", "SASL_PLAINTEXT");
configs.put("sasl.mechanism", "PLAIN");

topic_1

消费

configs.put(ConsumerConfig.BOOTSTRAP_SERVERS_CONFIG, "c0008:8085");
configs.put("sasl.jaas.config", "org.apache.kafka.common.security.plain.PlainLoginModule required username=admin password=admin;");
configs.put("security.protocol", "SASL_PLAINTEXT");
configs.put("sasl.mechanism", "PLAIN");

configs.put(ConsumerConfig.GROUP_ID_CONFIG, "test-consumer-group1");

consumer.subscribe(Arrays.asList("topic_1"));
