202109012107 - Canal

工作原理

1. mysql主备复制原理

从上层来看，复制分成三步：

1. master将改变记录到二进制日志(binary log)中（这些记录叫做二进制日志事件，binary log events，可以通过show binlog events进行查看）；
2. slave将master的binary log events拷贝到它的中继日志(relay log)；
3. slave重做中继日志中的事件，将改变反映它自己的数据。

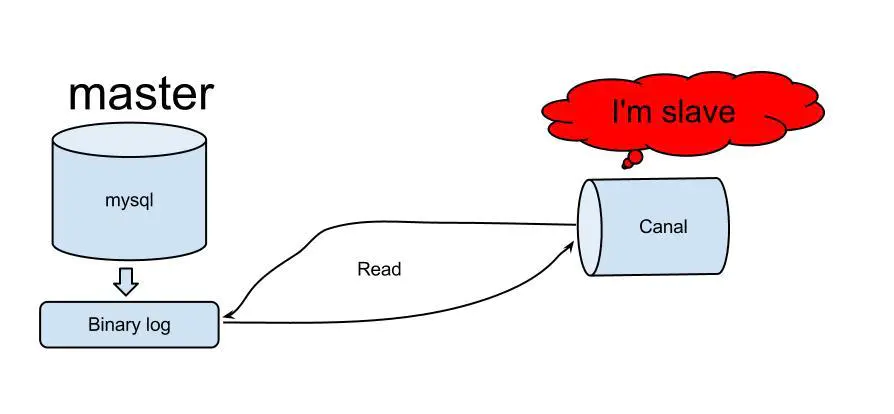

2. Canal工作原理

原理相对比较简单：

1. canal模拟mysql slave的交互协议，伪装自己为mysql slave，向mysql master发送dump协议
2. mysql master收到dump请求，开始推送binary log给slave(也就是canal)
3. canal解析binary log对象(原始为byte流)

3. 架构

说明：

• server代表一个canal运行实例，对应于一个jvm
• instance对应于一个数据队列 （1个server对应1..n个instance)

instance模块：

• eventParser (数据源接入，模拟slave协议和master进行交互，协议解析)
• eventSink (Parser和Store链接器，进行数据过滤，加工，分发的工作)
• eventStore (数据存储)
• metaManager (增量订阅&消费信息管理器)

mysql基础知识

• mysql的binlog是多文件存储，定位一个LogEvent需要通过binlog filename + binlog position，进行定位
• mysql的binlog数据格式，按照生成的方式，主要分为：statement-based、row-based、mixed。

show variables like 'binlog_format';

   +---------------+-------+
   | Variable_name | Value |
   +---------------+-------+
   | binlog_format | ROW   |
   +---------------+-------+
   1 row in set (0.00 sec)

目前canal支持所有模式的增量订阅(但配合同步时，因为statement只有sql，没有数据，无法获取原始的变更日志，所以一般建议为ROW模式)

eventpaser设计

详见 https://www.jianshu.com/p/87944efe1005
