数码相框-测试&项目效果&部分代码讲解

测试

在makefile加上这句话意味着把警告当成错误处理：

这里看视频跟着来就好了。

input_manager.c详解


#include <config.h>
#include <input_manager.h>
#include <string.h>

static PT_InputOpr g_ptInputOprHead;
static T_InputEvent g_tInputEvent;

static pthread_mutex_t g_tMutex  = PTHREAD_MUTEX_INITIALIZER;
static pthread_cond_t  g_tConVar = PTHREAD_COND_INITIALIZER;

/**
 * 注册一个输入操作
 * @param ptInputOpr 指向输入操作结构体的指针
 * @return 总是返回0
 */

int RegisterInputOpr(PT_InputOpr ptInputOpr)
{
    PT_InputOpr ptTmp;

    // 如果链表为空，将传入的操作作为头结点
    if (!g_ptInputOprHead)
    {
        g_ptInputOprHead   = ptInputOpr;
        ptInputOpr->ptNext = NULL;
    }
    else
    {
        // 遍历链表，找到最后一个节点
        ptTmp = g_ptInputOprHead;
        while (ptTmp->ptNext)
        {
            ptTmp = ptTmp->ptNext;
        }
        // 将新操作添加到链表末尾
        ptTmp->ptNext	  = ptInputOpr;
        ptInputOpr->ptNext = NULL;
    }

    return 0;
}

/**
 * 函数名称：ShowInputOpr
 * 功能描述：遍历并显示输入操作的列表。
 * 参数列表：无
 * 返回值：无
 */

void ShowInputOpr(void)
{
    int i = 0; // 用于编号的计数器
    PT_InputOpr ptTmp = g_ptInputOprHead; // 指向输入操作链表头部的指针

    while (ptTmp) // 遍历链表
    {
        printf("%02d %s\n", i++, ptTmp->name); // 打印操作的编号和名称
        ptTmp = ptTmp->ptNext; // 指向下一个输入操作
    }
}
/**
 * @brief 输入事件线程函数
 *
 * 该函数为一个持续运行的线程，其主要功能是从外部获取输入事件，然后将该事件通过条件变量通知给主线程。
 * 使用互斥锁来保护对全局输入事件变量的访问，以确保线程安全。
 *
 * @param pVoid 指向函数的指针，该函数用于获取输入事件。
 * @return void* 总是返回NULL，因为线程设计为长期运行，不会主动退出。
 */
static void *InputEventTreadFunction(void *pVoid)
{
    T_InputEvent tInputEvent;

    /* 将传入的void指针转换为获取输入事件的函数指针 */
    int (*GetInputEvent)(PT_InputEvent ptInputEvent);
    GetInputEvent = (int (*)(PT_InputEvent))pVoid;

    while (1)
    {
        /* 调用函数获取输入事件，如果获取成功，则通知主线程 */
        if(0 == GetInputEvent(&tInputEvent))
        {
            /* 在访问共享资源之前锁定互斥量，以确保线程安全 */
            pthread_mutex_lock(&g_tMutex);
            g_tInputEvent = tInputEvent; // 更新全局输入事件变量

            /* 发送信号以唤醒等待该事件的主线程 */
            pthread_cond_signal(&g_tConVar);

            /* 获取事件后释放互斥量 */
            pthread_mutex_unlock(&g_tMutex);
        }
    }

    return NULL;
}

/**
 * 初始化所有输入设备
 *
 * 此函数遍历输入设备链表，对每个设备调用其初始化函数。如果设备初始化成功，
 * 则为该设备创建一个事件处理线程。
 *
 * @return 成功初始化所有设备返回0，否则返回-1。
 */
int AllInputDevicesInit(void)
{
    PT_InputOpr ptTmp = g_ptInputOprHead; // 指向输入操作头部的指针
    int iError = -1; // 初始化错误码

    while (ptTmp)
    {
        // 尝试初始化设备
        if (0 == ptTmp->DeviceInit())
        {
            /* 创建设备的事件处理线程 */
			/* 创建子线程 */
            pthread_create(&ptTmp->tTreadID, NULL, InputEventTreadFunction, ptTmp->GetInputEvent);
            iError = 0; // 设备初始化成功，错误码设为0
        }
        ptTmp = ptTmp->ptNext; // 指向下一个输入设备
    }
    return iError; // 返回错误码
}

/**
 * 获取输入事件
 *
 * 本函数用于等待并获取输入事件。当有输入事件发生时，其他线程会唤醒等待中的函数实例。
 *
 * @param ptInputEvent 指向输入事件结构体的指针，函数将在这里返回接收到的输入事件。
 * @return 总是返回0，表示操作成功。
 */
int GetInputEvent(PT_InputEvent ptInputEvent)
{
    /* 锁定互斥体以保护共享资源 */
	/* 休眠 */
    pthread_mutex_lock(&g_tMutex);
    /* 在条件变量上等待，直到被其他线程唤醒 */
    pthread_cond_wait(&g_tConVar, &g_tMutex);

	/* 被唤醒后,返回数据 */
    /* 唤醒后，将接收到的输入事件赋值给传入的指针 */
    *ptInputEvent = g_tInputEvent;
    /* 解锁互斥体 */
    pthread_mutex_unlock(&g_tMutex);
    return 0;
}
/**
 * 初始化输入设备
 * 本函数用于初始化标准输入设备（如键盘）和触摸屏等输入设备。
 *
 * @param 无
 * @return 返回初始化过程中的错误码。如果初始化过程中有任何一步失败，都会返回相应的错误码。
 */
int InputInit(void)
{
	int iError; // 用于存储初始化过程中的错误码

	// 初始化标准输入设备
	iError = StdinInit();

	// 初始化触摸屏设备，并将之前的错误码与触摸屏初始化的错误码进行或运算，合并错误信息
	iError |= TouchScreenInit();

	return iError; // 返回错误码
}

这段C代码实现了一个输入事件管理系统，主要包括以下功能：

输入操作注册与显示：
- RegisterInputOpr() 函数用于注册一个新的输入操作到全局链表 g_ptInputOprHead 中。
- ShowInputOpr() 函数遍历并打印已注册的所有输入操作的编号和名称。
输入事件线程与同步机制：
- 定义了全局变量 g_tInputEvent 存储当前输入事件，以及互斥锁 g_tMutex 和条件变量 g_tConVar 用于线程间同步。
- InputEventTreadFunction() 是一个输入事件处理线程，它负责从外部获取输入事件，并通过条件变量通知主线程。互斥锁用于保护对全局输入事件变量的访问。
- GetInputEvent() 函数等待并获取输入事件。当有事件发生时，它会被输入事件线程唤醒，并从全局变量中获取输入事件。
输入设备初始化与事件处理：
- AllInputDevicesInit() 函数遍历输入操作链表，对每个设备调用其 DeviceInit() 函数进行初始化。若初始化成功，为该设备创建一个输入事件处理线程（调用 InputEventTreadFunction()）。
- InputInit() 函数负责初始化标准输入设备（如键盘）和触摸屏等输入设备，并返回初始化过程中的错误码。

整体来看，这段代码构建了一个支持多输入设备、多输入操作的输入事件管理系统。通过注册输入操作，可以将不同类型的输入事件关联到相应的处理逻辑。系统使用线程和同步机制确保输入事件的高效、安全地传递与处理。最后，通过初始化函数设置好各个输入设备，使得整个系统能够正常运行。

选择并初始化默认设备

/**
 * 选择并初始化默认显示设备
 * @param name 指向要选择的显示设备名称的字符指针。
 * 注意：该函数不返回任何值。
 */
void SelectAndInitDefaultDispDev(char *name)
{
    // 根据提供的设备名称获取显示操作句柄
    g_ptDefaultDispOpr = GetDispOpr(name);
    if (g_ptDefaultDispOpr)
    {
        // 如果找到设备，则初始化设备
        g_ptDefaultDispOpr->DeviceInit();
        // 清除屏幕，准备显示
        g_ptDefaultDispOpr->CleanScreen(0);
    }
}

该函数用于选择并初始化默认的显示设备。函数的参数是指向要选择的显示设备名称的字符指针。函数内部根据提供的设备名称获取显示操作句柄，如果找到该设备，则对其进行初始化，并清除屏幕准备显示。

‍

在开发板上测试

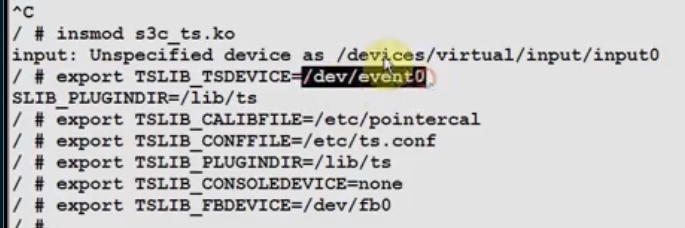

安装触摸屏驱动，设置环境变量：

新建图标目录，放入图标：

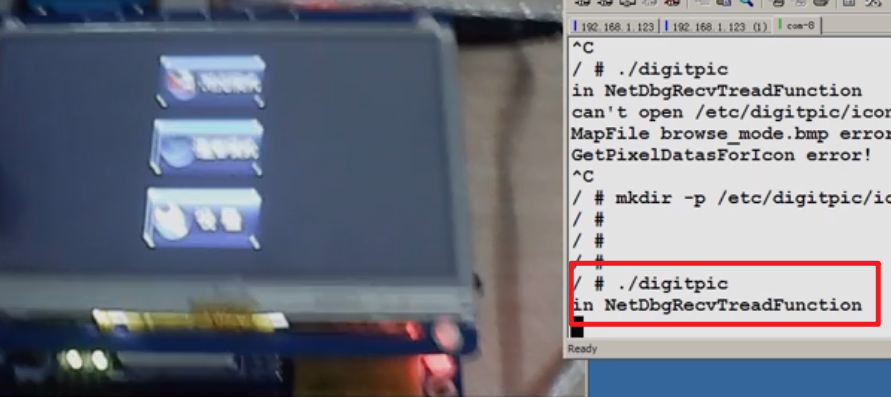

运行程序：

修改按钮按下的取反函数

像素跨越多个字节的情况：

通常情况下，一个像素的颜色由若干个字节（通常为1至4个字节，取决于色彩深度）来表示。这里的 iBpp 表示每像素位数（bits per pixel），即每个像素所占的位数。例如：

对于单色或黑白图像，iBpp 可能是 1，每个像素由 1 个位表示。
对于常见的 24 位真彩色图像，iBpp 为 24，每个像素由 3 个字节（红、绿、蓝分量各占 8 位）表示。
对于 32 位真彩色带 Alpha 通道的图像，iBpp 为 32，每个像素由 4 个字节表示（红、绿、蓝分量各占 8 位，Alpha 通道占 8 位）。

由于没有正确处理像素与字节之间的关系（例如，当 iBpp 不等于 8 时，一个像素可能跨越多个字节），直接以像素为单位更新索引可能会导致访问内存时跨过像素边界，从而影响颜色取反的效果，所以需要修改按钮按下的取反函数：


/*
 * 功能：翻转指定按钮区域的颜色
 * 参数：
 *      ptLayout - 指向按钮布局信息的指针
 * 返回值：无
 */

static void InvertButton(PT_Layout ptLayout)
{
    int iY;
    int i;
    int iButtonWidthBytes;
    unsigned char *pucVideoMem;
    PT_DispOpr ptDispOpr = GetDefaultDispDev(); /* 获取默认显示设备的操作接口 */

    pucVideoMem = ptDispOpr->pucDispMem;
    pucVideoMem += ptLayout->iTopLeftY * ptDispOpr->iLineWidth + ptLayout->iTopLeftX * ptDispOpr->iBpp / 8; /* 计算按钮在Framebuffer中的起始地址 */
    iButtonWidthBytes = (ptLayout->iBotRightX - ptLayout->iTopLeftX) * ptDispOpr->iBpp / 8; /* 计算按钮宽度需要的字节 */

    /* 遍历按钮的每个像素行 */
    for (iY = ptLayout->iTopLeftY; iY <= ptLayout->iBotRightY; iY++)
    {
        /* 遍历当前行的每个像素 */
        for (i = 0; i < iButtonWidthBytes; i++)
        {
            pucVideoMem[i] = ~pucVideoMem[i];  /* 对当前像素的颜色取反 */
        }
        pucVideoMem += ptDispOpr->iLineWidth; /* 移动到下一行的起始位置 */
    }
}

项目效果演示

效果演示

效果演示：

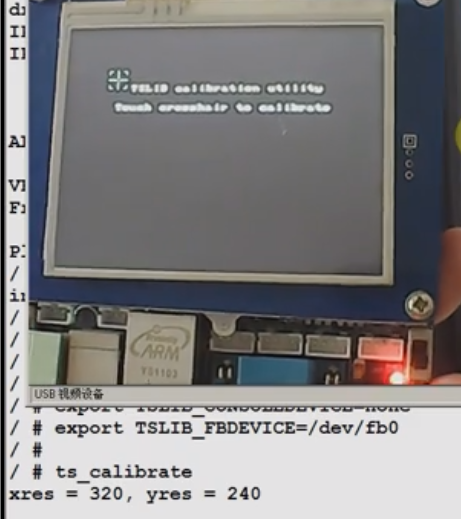

屏幕校准：

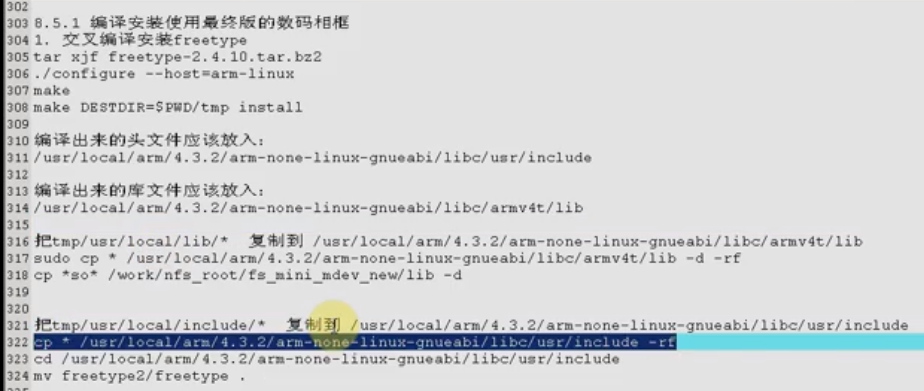

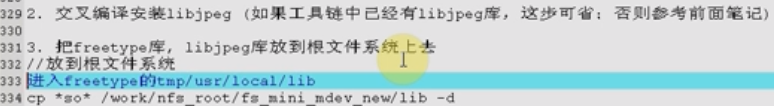

编译使用最终版的数码相框

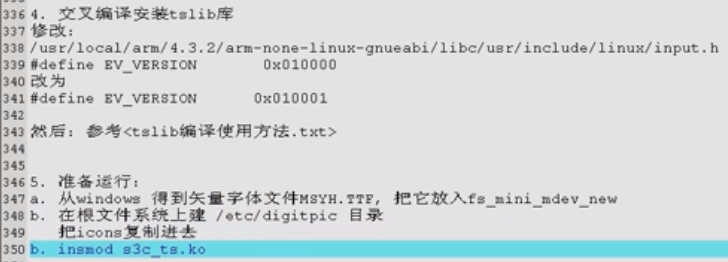

编译移植tslib：

韦东山数码相框项目学习（六）tslib的移植_tslib 源码包-CSDN博客

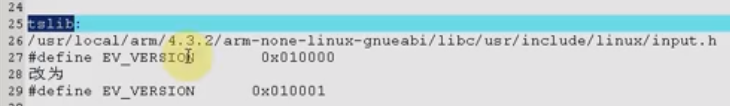

如果内核比较新，需要修改头文件，不然用不了：

驱动程序需要看这一节内容：

‍

完整代码讲解

修改main_page

模块介绍

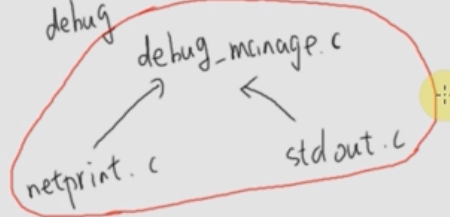

debug模块：

int DebugInit(void)
{
	int iError;

	iError = StdoutInit();
	iError |= NetPrintInit();
	return iError;
}

通过调用StdoutInit和NetPrintInit两个函数来初始化不同的调试输出通道，可以视为对特定功能（调试输出的初始化）进行了封装。这两个函数内部可能各自负责设置和配置其对应的输出机制（标准输出或网络打印），对外提供统一的接口，隐藏了实现细节。

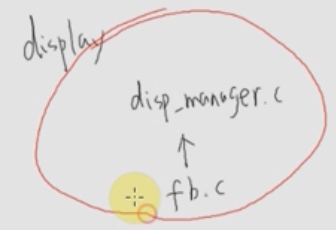

display模块：

input模块：

要使用标准输入，必须要位于要程序位于前台。

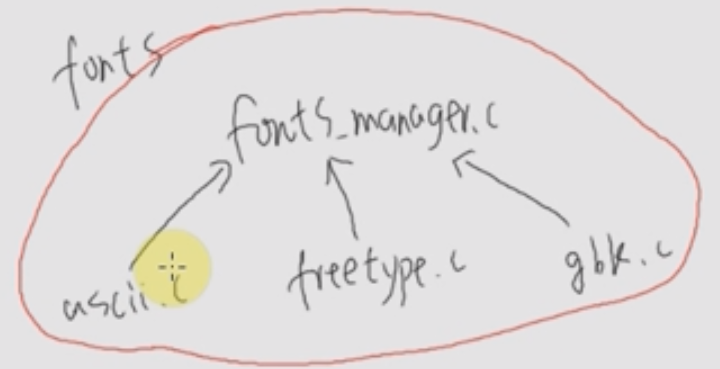

font模块：

数码相框并没有用到asci i和gbk。

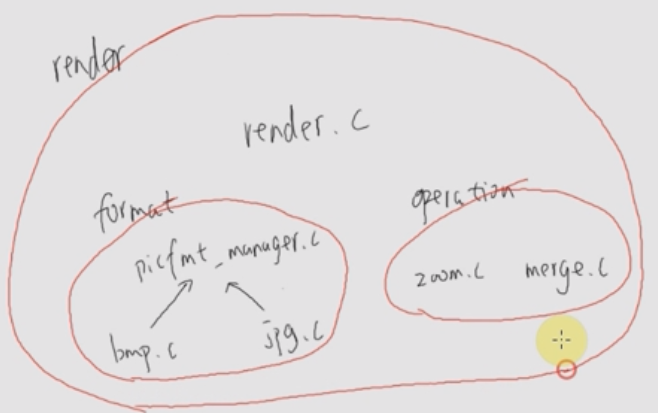

render模块：

page模块：

file模块：

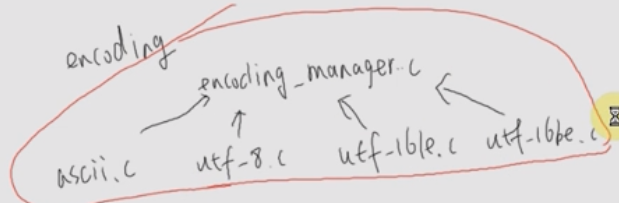

encoding模块:

流程介绍

初始化模块数据：

	/* 注册调试通道 */
	DebugInit();

	/* 初始化调试通道 */
	InitDebugChanel();

	if (argc != 2)
	{
		DBG_PRINTF("Usage:\n");
		DBG_PRINTF("%s <freetype_file>\n", argv[0]);
		return 0;
	}

	/* 注册显示设备 */
	DisplayInit();
	/* 可能可支持多个显示设备: 选择和初始化指定的显示设备 */
	SelectAndInitDefaultDispDev("fb");

	/*
	 * VideoMem: 为加快显示速度,我们事先在内存中构造好显示的页面的数据,
	             (这个内存称为VideoMem)
	 *           显示时再把VideoMem中的数据复制到设备的显存上
	 * 参数的含义就是分配的多少个VideoMem
	 * 参数可取为0, 这意味着所有的显示数据都是在显示时再现场生成,然后写入显存
	 */
	AllocVideoMem(5);

    /* 注册输入设备 */
	InputInit();
    /* 调用所有输入设备的初始化函数 */
	AllInputDevicesInit();

    /* 注册编码模块 */
    EncodingInit();

    /* 注册字库模块 */
	iError = FontsInit();
	if (iError)
	{
		DBG_PRINTF("FontsInit error!\n");
	}

    /* 设置freetype字库所用的文件和字体尺寸 */
	iError = SetFontsDetail("freetype", argv[1], 24);
	if (iError)
	{
		DBG_PRINTF("SetFontsDetail error!\n");
	}

    /* 注册图片文件解析模块 */
    PicFmtsInit();

    /* 注册页面 */
	PagesInit();

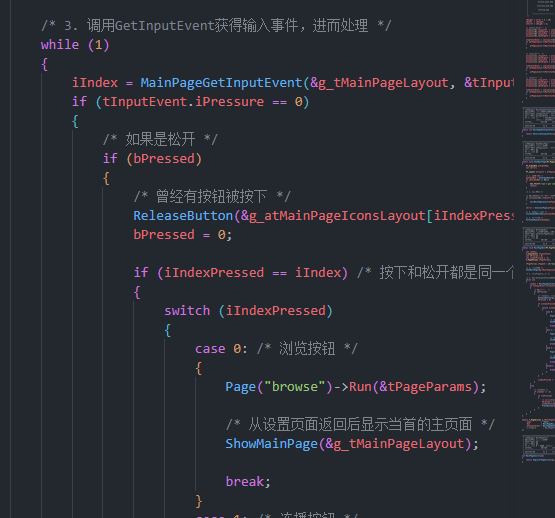

"主页面"的运行函数:

static void MainPageRun(PT_PageParams ptParentPageParams)
{
	int iIndex;
	T_InputEvent tInputEvent;
	int bPressed = 0;
	int iIndexPressed = -1;
    T_PageParams tPageParams;

    tPageParams.iPageID = ID("main");

	/* 1. 显示页面 */
	ShowMainPage(&g_tMainPageLayout);

	/* 2. 创建Prepare线程 */

	/* 3. 调用GetInputEvent获得输入事件，进而处理 */
	while (1)
	{
		iIndex = MainPageGetInputEvent(&g_tMainPageLayout, &tInputEvent);
		if (tInputEvent.iPressure == 0)
		{
			/* 如果是松开 */
			if (bPressed)
			{
				/* 曾经有按钮被按下 */
				ReleaseButton(&g_atMainPageIconsLayout[iIndexPressed]);
				bPressed = 0;

				if (iIndexPressed == iIndex) /* 按下和松开都是同一个按钮 */
				{
					switch (iIndexPressed)
					{
						case 0: /* 浏览按钮 */
						{
							Page("browse")->Run(&tPageParams);

							/* 从设置页面返回后显示当首的主页面 */
							ShowMainPage(&g_tMainPageLayout);

							break;
						}
						case 1: /* 连播按钮 */
						{
							Page("auto")->Run(&tPageParams);

							/* 从设置页面返回后显示当首的主页面 */
							ShowMainPage(&g_tMainPageLayout);

							break;
						}
						case 2: /* 设置按钮 */
						{
							Page("setting")->Run(&tPageParams);

							/* 从设置页面返回后显示当首的主页面 */
							ShowMainPage(&g_tMainPageLayout);

							break;
						}
						default:
						{
							break;
						}
					}
				}

				iIndexPressed = -1;
			}
		}
		else
		{
			/* 按下状态 */
			if (iIndex != -1)
			{
				if (!bPressed)
				{
					/* 未曾按下按钮 */
					bPressed = 1;
					iIndexPressed = iIndex;
					PressButton(&g_atMainPageIconsLayout[iIndexPressed]);
				}
			}
		}
	}
}

该函数是一个“主页面”的运行函数，主要实现了以下功能：

在页面上显示菜单图标。
根据用户输入事件进行相应处理，包括按下和松开按钮等。
根据用户选择，调用相应的功能页面并执行相应的操作，如浏览、连播和设置等。
在从设置页面返回后，显示当前的主页面。

该函数通过循环获取输入事件，并根据事件类型进行相应的处理。在按下按钮时，记录按下按钮的索引，并在松开按钮时，根据按下和松开的按钮是否相同来执行相应的操作。如果相同，则根据按钮索引调用相应的功能页面，并在返回后显示主页面。

显示页面：

 /* 运行主页面 */
Page("main")->Run(NULL);

显示主页面：

/* 1. 显示页面 */
ShowMainPage(&g_tMainPageLayout);

static void ShowMainPage(PT_PageLayout ptPageLayout)
{
	PT_VideoMem ptVideoMem;
	int iError;

	PT_Layout atLayout = ptPageLayout->atLayout;

	/* 1. 获得显存 */
	ptVideoMem = GetVideoMem(ID("main"), 1);
	if (ptVideoMem == NULL)
	{
		DBG_PRINTF("can't get video mem for main page!\n");
		return;
	}

	/* 2. 描画数据 */

	/* 如果还没有计算过各图标的坐标 */
	if (atLayout[0].iTopLeftX == 0)
	{
		CalcMainPageLayout(ptPageLayout);
	}

	iError = GeneratePage(ptPageLayout, ptVideoMem);

	/* 3. 刷到设备上去 */
	FlushVideoMemToDev(ptVideoMem);

	/* 4. 解放显存 */
	PutVideoMem(ptVideoMem);
}

该函数的功能是显示一个名为"主页面"的界面。函数通过传入的ptPageLayout参数获取页面布局信息，其中包括多个图标的文件名和显示区域。函数主要执行以下操作：

调用GetVideoMem函数获取显示主页面所需的显存。
若获取显存失败，则打印错误信息并返回。
调用CalcMainPageLayout函数计算各图标的坐标（如果之前未计算过）。
调用GeneratePage函数根据页面布局信息和显存生成页面。
调用FlushVideoMemToDev函数将生成的页面刷到设备上去。
调用PutVideoMem函数释放显存。

生成页面函数：

int GeneratePage(PT_PageLayout ptPageLayout, PT_VideoMem ptVideoMem)
{
	T_PixelDatas tOriginIconPixelDatas;
	T_PixelDatas tIconPixelDatas;
	int iError;
	PT_Layout atLayout = ptPageLayout->atLayout;

	/* 描画数据: VideoMem中的页面数据未生成的情况下才执行下面操作 */
	if (ptVideoMem->ePicState != PS_GENERATED)
	{
		ClearVideoMem(ptVideoMem, COLOR_BACKGROUND);

		tIconPixelDatas.iBpp          = ptPageLayout->iBpp;
        /* 分配一个临时的内存, 它用来存放缩放后的图标数据 */
		tIconPixelDatas.aucPixelDatas = malloc(ptPageLayout->iMaxTotalBytes);
		if (tIconPixelDatas.aucPixelDatas == NULL)
		{
			return -1;
		}

		while (atLayout->strIconName)
		{
            /* 取得图标文件的象素数据 */
			iError = GetPixelDatasForIcon(atLayout->strIconName, &tOriginIconPixelDatas);
			if (iError)
			{
				DBG_PRINTF("GetPixelDatasForIcon %s error!\n", atLayout->strIconName);
                free(tIconPixelDatas.aucPixelDatas);
				return -1;
			}
 			tIconPixelDatas.iHeight = atLayout->iBotRightY - atLayout->iTopLeftY + 1;
			tIconPixelDatas.iWidth  = atLayout->iBotRightX - atLayout->iTopLeftX+ 1;
			tIconPixelDatas.iLineBytes  = tIconPixelDatas.iWidth * tIconPixelDatas.iBpp / 8;
			tIconPixelDatas.iTotalBytes = tIconPixelDatas.iLineBytes * tIconPixelDatas.iHeight;

            /* 把原始的图标象素数据缩放为指定大小 */
 			PicZoom(&tOriginIconPixelDatas, &tIconPixelDatas);

            /* 把缩放后的图标数据,合并到VideoMem的指定区域 */
 			PicMerge(atLayout->iTopLeftX, atLayout->iTopLeftY, &tIconPixelDatas, &ptVideoMem->tPixelDatas);

            /* 释放原始的图标象素数据 */
 			FreePixelDatasForIcon(&tOriginIconPixelDatas);
 			atLayout++;
		}

        /* 数据上面分配的临时内存 */
		free(tIconPixelDatas.aucPixelDatas);
		ptVideoMem->ePicState = PS_GENERATED;
	}

	return 0;
}

该函数的功能是从图标文件中解析出图像数据并将其放在指定区域，从而生成页面数据。函数接受两个参数，一个是包含多个图标的文件名和显示区域的ptPageLayout，另一个是在VideoMem里构造页面数据的ptVideoMem。函数首先检查VideoMem中的页面数据是否已生成，如果未生成则执行以下操作：清除VideoMem，分配一个临时内存来存放缩放后的图标数据，循环遍历布局中的每个图标，获取图标文件的像素数据，将原始图标像素数据缩放为指定大小，将缩放后的图标数据合并到VideoMem的指定区域，释放原始图标像素数据，最后释放临时内存并将VideoMem的页面数据状态设置为已生成。函数返回值为0表示成功，其他值表示失败。

GetPixelDatasForIcon函数：

int GetPixelDatasForIcon(char *strFileName, PT_PixelDatas ptPixelDatas)
{
    T_FileMap tFileMap;
    int iError;
    int iXres, iYres, iBpp;

    /* 图标存在 /etc/digitpic/icons */
    snprintf(tFileMap.strFileName, 128, "%s/%s", ICON_PATH, strFileName);
    tFileMap.strFileName[127] = '\0';
     // 将文件映射到内存
    iError = MapFile(&tFileMap);
    if (iError)
    {
        DBG_PRINTF("MapFile %s error!\n", strFileName);
        return -1;
    }
 	// 检查文件格式是否支持
    iError = Parser("bmp")->isSupport(&tFileMap);
    if (iError == 0)
    {
        DBG_PRINTF("can't support this file: %s\n", strFileName);
        UnMapFile(&tFileMap);
        return -1;
    }
	// 获取显示分辨率和位深度
    GetDispResolution(&iXres, &iYres, &iBpp);
    ptPixelDatas->iBpp = iBpp;
	 // 从文件中提取像素数据
    iError = Parser("bmp")->GetPixelDatas(&tFileMap, ptPixelDatas);
    if (iError)
    {
        DBG_PRINTF("GetPixelDatas for %s error!\n", strFileName);
        UnMapFile(&tFileMap);
        return -1;
    }
	// 解除文件映射
    UnMapFile(&tFileMap);
    return 0;
}

该函数的功能是读取位于/etc/digitpic/icons目录下的BMP格式图标文件的像素数据，并将这些数据存储在通过malloc分配的空间中，该空间由函数的调用者在不需要时使用FreePixelDatasForIcon函数释放。函数返回0表示成功，返回其他值表示失败。函数内部使用了文件映射和解析器功能来处理文件，并获取显示分辨率和像素数据。

FlushVideoMemToDev函数：

void FlushVideoMemToDev(PT_VideoMem ptVideoMem)
{
    // 如果ptVideoMem没有使用设备的帧缓冲，则调用显示设备的ShowPage函数显示图像
    if (!ptVideoMem->bDevFrameBuffer)
    {
        GetDefaultDispDev()->ShowPage(ptVideoMem);
    }
}

函数的作用是将存储在视频内存中的图像数据刷到显示设备上，使得用户可以观察到缓冲区中的图像。

DBG_PRINTF函数：

int DebugPrint(const char *pcFormat, ...)
{
    char strTmpBuf[1000]; // 用于格式化后临时存储打印信息的缓冲区
    char *pcTmp;         // 指向处理后待打印字符串的指针
    va_list tArg;        // 可变参数列表处理
    int iNum;            // 格式化后字符串长度
    PT_DebugOpr ptTmp = g_ptDebugOprHead; // 指向调试操作链表头部的指针
    int dbglevel = DEFAULT_DBGLEVEL; // 调试信息级别

    /* 处理可变参数，格式化字符串到临时缓冲区 */
	/* 可变参数的处理, 抄自glibc的printf函数 */
    va_start(tArg, pcFormat);
    iNum = vsprintf(strTmpBuf, pcFormat, tArg);
    va_end(tArg);
    strTmpBuf[iNum] = '\0';

    pcTmp = strTmpBuf;

    /* 解析调试信息级别，决定是否打印 */
    if ((strTmpBuf[0] == '<') && (strTmpBuf[2] == '>'))
    {
        dbglevel = strTmpBuf[1] - '0';
        if (dbglevel >= 0 && dbglevel <= 9)
        {
            pcTmp = strTmpBuf + 3;
        }
        else
        {
            dbglevel = DEFAULT_DBGLEVEL;
        }
    }

    /* 若调试信息级别高于设置的限制，则不打印 */
    if (dbglevel > g_iDbgLevelLimit)
    {
        return -1;
    }

    /* 调用链表中所有可用的调试输出函数，输出调试信息 */
    while (ptTmp)
    {
        if (ptTmp->isCanUse)
        {
            ptTmp->DebugPrint(pcTmp);
        }
        ptTmp = ptTmp->ptNext;
    }

    return 0;

}

该函数是一个打印信息的总入口函数，用于处理程序中使用DBG_PRINTF宏来打印的信息。DBG_PRINTF的使用方法与printf完全一致。函数首先将格式化后的字符串存储到临时缓冲区，然后解析调试信息级别并决定是否打印。如果调试信息级别高于设置的限制，则不打印。最后，调用链表中所有可用的调试输出函数，输出调试信息。函数返回0表示打印成功，返回-1表示打印失败。

GenericGetInputEvent函数：

该函数的功能是读取输入数据（触摸屏事件），并判断该数据是否位于任何一个图标上。函数接收两个参数，一个是指向包含多个图标的显示区域的指针（ptPageLayout），另一个是指向包含得到的输入数据的结构体的指针（ptInputEvent）。函数返回-1表示输入数据不位于任何一个图标之上，返回其他值表示输入数据所落在的图标在PageLayout->atLayout数组中的索引。该函数首先调用GetInputEvent函数获取原始的触摸屏数据，然后检查事件类型是否为触摸屏事件。如果是，则将得到的输入数据赋值给ptInputEvent指向的结构体，并遍历所有图标，检查触点是否落在任一图标上。如果触点落在某个图标上，函数返回该图标在数组中的索引；否则，返回-1。

int GenericGetInputEvent(PT_PageLayout ptPageLayout, PT_InputEvent ptInputEvent)
{
	T_InputEvent tInputEvent;
	int iRet;
	int i = 0;
	PT_Layout atLayout = ptPageLayout->atLayout;

	/* 获得原始的触摸屏数据
	 * 它是调用input_manager.c的函数，此函数会让当前线否休眠
	 * 当触摸屏线程获得数据后，会把它唤醒
	 */
	iRet = GetInputEvent(&tInputEvent);
	if (iRet)
	{
		return -1;
	}
	/* 如果事件类型不是触摸屏事件，则直接返回 */
	if (tInputEvent.iType != INPUT_TYPE_TOUCHSCREEN)
	{
		return -1;
	}

	*ptInputEvent = tInputEvent;

	/* 遍历所有图标，检查触点是否落在任一图标上 */
	while (atLayout[i].strIconName)
	{
		if ((tInputEvent.iX >= atLayout[i].iTopLeftX) && (tInputEvent.iX <= atLayout[i].iBotRightX) && \
			 (tInputEvent.iY >= atLayout[i].iTopLeftY) && (tInputEvent.iY <= atLayout[i].iBotRightY))
		{
			/* 找到了被点中的按钮 */
			return i;
		}
		else
		{
			i++;
		}
	}

	/* 触点没有落在按钮上 */
	return -1;
}

browse页面生成目录和文件：

该函数GenerateBrowsePageDirAndFile主要用于为“浏览页面”生成“目录或文件”区域中的图标和文字，即显示目录内容。其功能包括：

根据输入参数，在屏幕上显示指定开始索引和数量的目录和文件内容。
使用指定的目录和文件内容数组aptDirContents，在视频内存ptVideoMem中构造页面。
清除即将显示目录和文件内容的区域。
设置字体大小，以适应显示目录或文件名的区域。
使用双层循环遍历并显示每个目录或文件，其中根据是目录还是文件显示相应的图标，并在相应位置显示目录或文件名。
返回成功标志0。

该函数的输入参数包括起始索引iStartIndex、目录和文件内容数组数量iDirContentsNumber、目录和文件内容数组aptDirContents、视频内存ptVideoMem。

该函数的输出参数为空。

该函数的返回值为成功标志0，或其他值表示失败。

static int GenerateBrowsePageDirAndFile(int iStartIndex, int iDirContentsNumber, PT_DirContent *aptDirContents, PT_VideoMem ptVideoMem)
{
    int iError;
    int i, j, k = 0;
    int iDirContentIndex = iStartIndex;
    PT_PageLayout ptPageLayout = &g_tBrowsePageDirAndFileLayout;
    PT_Layout atLayout = ptPageLayout->atLayout;

    // 清除即将显示目录和文件内容的区域
    ClearRectangleInVideoMem(ptPageLayout->iTopLeftX, ptPageLayout->iTopLeftY, ptPageLayout->iBotRightX, ptPageLayout->iBotRightY, ptVideoMem, COLOR_BACKGROUND);

    // 设置字体大小，以适应显示目录或文件名的区域
    SetFontSize(atLayout[1].iBotRightY - atLayout[1].iTopLeftY - 5);

    // 双层循环以遍历并显示每个目录或文件
    for (i = 0; i < g_iDirFileNumPerCol; i++)
    {
        for (j = 0; j < g_iDirFileNumPerRow; j++)
        {
            if (iDirContentIndex < iDirContentsNumber)
            {
                // 根据是目录还是文件，显示相应的图标
                if (aptDirContents[iDirContentIndex]->eFileType == FILETYPE_DIR)
                {
                    PicMerge(atLayout[k].iTopLeftX, atLayout[k].iTopLeftY, &g_tDirClosedIconPixelDatas, &ptVideoMem->tPixelDatas);
                }
                else
                {
                    PicMerge(atLayout[k].iTopLeftX, atLayout[k].iTopLeftY, &g_tFileIconPixelDatas, &ptVideoMem->tPixelDatas);
                }

                k++;  // 为下一个图标或文件名准备位置
                // 在相应位置显示目录或文件名
                iError = MergerStringToCenterOfRectangleInVideoMem(atLayout[k].iTopLeftX, atLayout[k].iTopLeftY, atLayout[k].iBotRightX, atLayout[k].iBotRightY, (unsigned char *)aptDirContents[iDirContentIndex]->strName, ptVideoMem);
                //ClearRectangleInVideoMem(atLayout[k].iTopLeftX, atLayout[k].iTopLeftY, atLayout[k].iBotRightX, atLayout[k].iBotRightY, ptVideoMem, 0xff0000);
                k++;  // 为下一个文本行准备位置

                iDirContentIndex++;  // 准备显示下一个目录或文件
            }
            else
            {
                break;  // 如果已经处理完所有目录和文件内容，则跳出循环
            }
        }
        if (iDirContentIndex >= iDirContentsNumber)
        {
            break;  // 如果已经处理完所有目录和文件内容，则跳出循环
        }
    }
    return 0;
}

MergerStringToCenterOfRectangleInVideoMem函数：

/**********************************************************************
 * 函数名称： MergerStringToCenterOfRectangleInVideoMem
 * 功能描述： 在VideoMem的指定矩形居中显示字符串
 *            参考: 03.freetype\02th_arm\06th_show_lines_center
 * 输入参数： iTopLeftX,iTopLeftY   - 矩形区域的左上角座标
 *            iBotRightX,iBotRightY - 矩形区域的右下角座标
 *            pucTextString         - 要显示的字符串
 *            ptVideoMem            - VideoMem
 * 输出参数： 无
 * 返 回 值： 0 - 成功,  其他值 - 失败
 * 修改日期        版本号     修改人          修改内容
 * -----------------------------------------------
 * 2013/02/08        V1.0     韦东山          创建
 ***********************************************************************/
int MergerStringToCenterOfRectangleInVideoMem(int iTopLeftX, int iTopLeftY, int iBotRightX, int iBotRightY, unsigned char *pucTextString, PT_VideoMem ptVideoMem)
{
	int iLen;
	int iError;
	unsigned char *pucBufStart;
	unsigned char *pucBufEnd;
	unsigned int dwCode;
	T_FontBitMap tFontBitMap;

	int bHasGetCode = 0;

	int iMinX = 32000, iMaxX = -1;
	int iMinY = 32000, iMaxY = -1;

	int iStrTopLeftX , iStrTopLeftY;

	int iWidth, iHeight;

	tFontBitMap.iCurOriginX = 0;
	tFontBitMap.iCurOriginY = 0;
	pucBufStart = pucTextString;
	pucBufEnd   = pucTextString + strlen((char *)pucTextString);

	/* 0. 清除这个区域 */
	ClearRectangleInVideoMem(iTopLeftX, iTopLeftY, iBotRightX, iBotRightY, ptVideoMem, COLOR_BACKGROUND);

	/* 1.先计算字符串显示的总体宽度、高度 */
	while (1)
	{
		/* 从字符串中逐个取出字符 */
		iLen = GetCodeFrmBuf(pucBufStart, pucBufEnd, &dwCode);
		if (0 == iLen)
		{
			/* 字符串结束 */
			if (!bHasGetCode)
			{
				//DBG_PRINTF("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);
				return -1;
			}
			else
			{
				break;
			}
		}

		bHasGetCode = 1;
		pucBufStart += iLen;

		/* 获得字符的位图, 位图信息里含有字符显示时的左上角、右下角坐标 */
		iError = GetFontBitmap(dwCode, &tFontBitMap);
		if (0 == iError)
		{
			// 更新最小/最大x、y坐标
			if (iMinX > tFontBitMap.iXLeft)
			{
				iMinX = tFontBitMap.iXLeft;
			}
			if (iMaxX < tFontBitMap.iXMax)
			{
				iMaxX = tFontBitMap.iXMax;
			}

			if (iMinY > tFontBitMap.iYTop)
			{
				iMinY = tFontBitMap.iYTop;
			}
			if (iMaxY < tFontBitMap.iXMax)
			{
				iMaxY = tFontBitMap.iYMax;
			}

			tFontBitMap.iCurOriginX = tFontBitMap.iNextOriginX;
			tFontBitMap.iCurOriginY = tFontBitMap.iNextOriginY;
		}
		else
		{
			DBG_PRINTF("GetFontBitmap for calc width/height error!\n");
		}
	}

	iWidth  = iMaxX - iMinX;
	iHeight = iMaxY - iMinY;

    /* 如果字符串过长，调整宽度为矩形宽度 */
    if (iWidth > iBotRightX - iTopLeftX)
    {
        iWidth = iBotRightX - iTopLeftX;
    }

    /* 如果字符串过高，返回错误 */
	if (iHeight > iBotRightY - iTopLeftY)
	{
		DBG_PRINTF("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);
		//DBG_PRINTF("iHeight = %d, iBotRightY - iTopLeftX = %d - %d = %d\n", iHeight, iBotRightY, iTopLeftY, iBotRightY - iTopLeftY);
		return -1;
	}
	//DBG_PRINTF("iWidth = %d, iHeight = %d\n", iWidth, iHeight);

	/* 2.确定第1个字符的原点
	 * 2.1 先计算左上角坐标
	 */
	iStrTopLeftX = iTopLeftX + (iBotRightX - iTopLeftX - iWidth) / 2;
	iStrTopLeftY = iTopLeftY + (iBotRightY - iTopLeftY - iHeight) / 2;
	//DBG_PRINTF("iNewFirstFontTopLeftX = %d, iNewFirstFontTopLeftY = %d\n", iNewFirstFontTopLeftX, iNewFirstFontTopLeftY);

	/*
	 * 2.2 再计算第1个字符原点坐标
	 * iMinX - 原来的iCurOriginX(0) = iStrTopLeftX - 新的iCurOriginX
	 * iMinY - 原来的iCurOriginY(0) = iStrTopLeftY - 新的iCurOriginY
	 */
	tFontBitMap.iCurOriginX = iStrTopLeftX - iMinX;
	tFontBitMap.iCurOriginY = iStrTopLeftY - iMinY;

	//DBG_PRINTF("iCurOriginX = %d, iCurOriginY = %d\n", tFontBitMap.iCurOriginX, tFontBitMap.iCurOriginY);

	pucBufStart = pucTextString;
	bHasGetCode = 0;
	while (1)
	{
		/* 从字符串中逐个取出字符 */
		iLen = GetCodeFrmBuf(pucBufStart, pucBufEnd, &dwCode);
		if (0 == iLen)
		{
			/* 字符串结束 */
			if (!bHasGetCode)
			{
				DBG_PRINTF("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);
				return -1;
			}
			else
			{
				break;
			}
		}

		bHasGetCode = 1;
		pucBufStart += iLen;

		/* 获得字符的位图 */
		iError = GetFontBitmap(dwCode, &tFontBitMap);
		if (0 == iError)
		{
			//DBG_PRINTF("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);
			// 判断字符是否在矩形区域内，若在则合并到VideoMem显示字符，否则返回0
            if (isFontInArea(iTopLeftX, iTopLeftY, iBotRightX, iBotRightY, &tFontBitMap))
            {
    			if (MergeOneFontToVideoMem(&tFontBitMap, ptVideoMem))
    			{
    				DBG_PRINTF("MergeOneFontToVideoMem error for code 0x%x\n", dwCode);
    				return -1;
    			}
            }
            else
            {
                return 0;
            }
			//DBG_PRINTF("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);

			tFontBitMap.iCurOriginX = tFontBitMap.iNextOriginX;
			tFontBitMap.iCurOriginY = tFontBitMap.iNextOriginY;
		}
		else
		{
			DBG_PRINTF("GetFontBitmap for drawing error!\n");
		}
	}

	return 0;
}

函数名为MergerStringToCenterOfRectangleInVideoMem，其功能是在VideoMem（视频内存）的指定矩形区域中居中显示字符串。以下是该函数的具体实现过程：

输入参数初始化：
- 接收5个输入参数：
  - iTopLeftX和iTopLeftY：矩形区域左上角坐标。
  - iBotRightX和iBotRightY：矩形区域右下角坐标。
  - pucTextString：指向待显示字符串的指针。
  - ptVideoMem：指向VideoMem结构体的指针。
- 初始化一些局部变量，如最小/最大坐标值（iMinX、iMaxX、iMinY、iMaxY），字符串起始与结束指针（pucBufStart、pucBufEnd），以及字体位图结构体T_FontBitMap。
清除指定矩形区域：
- 使用ClearRectangleInVideoMem函数，以指定的矩形区域坐标和背景色，清除VideoMem中的对应区域。
计算字符串总体宽度和高度：
- 使用循环遍历字符串中的每个字符：
  - 通过GetCodeFrmBuf函数从字符串中逐个获取字符编码。
  - 对于每个字符，调用GetFontBitmap函数获取其位图信息（包括左上角、右下角坐标等）。
  - 更新最小/最大坐标值，以便计算字符串整体的宽度（iMaxX - iMinX）和高度（iMaxY - iMinY）。
调整字符串尺寸和定位第一个字符原点：
- 根据计算出的字符串宽度和矩形区域宽度，若字符串过宽，则将其宽度调整为矩形宽度。
- 若字符串高度超过矩形高度，返回错误（-1）。
- 计算居中显示时，第一个字符的左上角坐标（iStrTopLeftX和iStrTopLeftY）。
- 根据新计算出的左上角坐标和原始位图信息，更新字体位图结构体中的当前原点坐标（tFontBitMap.iCurOriginX和tFontBitMap.iCurOriginY）。
绘制字符串到VideoMem：
- 重新设置字符串起始指针并重置相关标志。
- 使用与步骤3相同的循环结构，再次遍历字符串中的每个字符：
  - 获取字符编码及位图信息。
  - 判断字符位图是否在矩形区域内，若在则调用MergeOneFontToVideoMem函数将字符合并到VideoMem中显示；若不在则返回0。
  - 更新字体位图结构体中的当前原点坐标。
返回结果：
- 若所有字符均成功合并到VideoMem且无其他错误，返回0表示成功；否则返回非零值表示失败。

GetCodeFrmBuf函数：

/**********************************************************************
 * 函数名称： GetCodeFrmBuf
 * 功能描述： 从字符串中取出UTF8格式的字符串的UNICODE编码值
 * 输入参数： pucBufStart - 字符串起始位置
 *            pucBufEnd   - 字符串结束位置(这个位置的字符不处理)
 * 输出参数： pdwCode     - 所取出的编码值存在这里
 * 返 回 值： 使用了多少个字符才得到这个编码值
 * 修改日期        版本号     修改人	      修改内容
 * -----------------------------------------------
 * 2013/02/08	     V1.0	  韦东山	      创建
 ***********************************************************************/
int GetCodeFrmBuf(unsigned char *pucBufStart, unsigned char *pucBufEnd, unsigned int *pdwCode)
{
    return Encode("utf-8")->GetCodeFrmBuf(pucBufStart, pucBufEnd, pdwCode);
}

‍

posted @ 2024-04-13 19:25 阿四与你阅读(6) 评论(0) 编辑收藏举报

会员力量，点亮园子希望

刷新页面返回顶部

Loading

阿四与你

数码相框-测试&项目效果&部分代码讲解

测试

input_manager.c详解

选择并初始化默认设备

在开发板上测试

修改按钮按下的取反函数

项目效果演示

效果演示

编译使用最终版的数码相框

完整代码讲解

修改main_page

模块介绍

流程介绍

公告

Loading

阿四与你

数码相框-测试&项目效果&部分代码讲解

测试

input_manager.c详解

选择并初始化默认设备

在开发板上测试

修改按钮按下的取反函数

项目效果演示

效果演示

编译使用最终版的数码相框​

完整代码讲解

修改main_page

模块介绍

流程介绍

公告

编译使用最终版的数码相框
